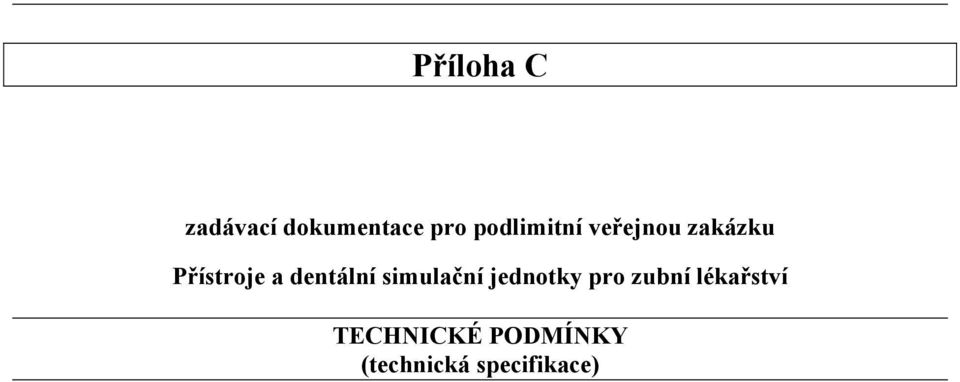

1 Příloha C zadávací dokumentace pro podlimitní veřejnou zakázku Přístroje a dentální simulační jednotky pro zubní lékařství TECHNICKÉ PODMÍNKY (technická specifikace)

2 Část I - Přístroje pro zubní lékařství - soupravy s křeslem včetně příslušenství a chirurgického a implatančního mikromotoru Položka č.1 Zubní souprava s křeslem a) Křeslo pacienta Samostatně stojící polohovatelné křeslo pacienta s mobilní základnou (kolečky) určené pro orální chirurgii, bez plivátka, bez boční konzole, bez světla práce s pozicí lékaře vsedě i ve stoje ( mm od podlahy v oblasti opěrky hlavy) Otočné o 180o (± 90o) v horizontálním směru Trendelenbourgova pozice křesla zádová opěrka sklopitelná o min. -4o pod horizontální polohu plně sedící poloha pro nástupní/výstupní a konzultační polohy šířka zádové opěrky pacienta v bederní oblasti min. 710mm šířka zádové opěrky v oblasti ramen pacienta max. 320mm tloušťka zádové opěrky včetně paměťového polstrování max. 70mm polstrování s paměťovým efektem (viskoelastická paměťová náplň), barva polstrování fuchsiová Pravá a levá opěrka rukou pacienta 3D nastavitelná chirurgická opěrka hlavy Integrované nožní ovládáni na bázi křesla (bez kabelu) s možností manuální změny polohy křesla do všech pozic a 4 programovatelnými automatickými polohami dálkové ovládání s možností změny polohy křesla do všech pozic splňuje normy: ISO 6875, IEC , IEC , IEC maximální nosnost pro pacienty (zdvih) min. 190 kg s koeficientem bezpečnosti 3 elektrický přívod 230V/16A, char.b, spojení pro operační sály; třída 1, typ B b) Vozíkový systém typu cart s přípravou na mikromotor, pistolí vodavzduch, ultrazvukem, odkládacím táckem Ovládání nástrojů a polohy křesla na displeji cartu Nožní ovladač (pedál) nástrojů cartu (mikromotor, ultrazvuk) a polohy křesla Připojení na energoblok (studená voda kPa, tlakový vzduch kPa, elektřina 230V/16A, char.b) s akčním radiusem min. 3m připojení rozvodu sterilní vody nebo fyz. roztoku na cart Bezuhlíkový světelný mikromotor se světelným kolénkem včetně hadice, elektricky regulovatelný počet otáček na displeji Ultrazvukový světelný násadec včetně hadice a 6 parodontálních koncovek c) Vozíkový systém typu cart s přípravou na mikromotor, pistolí vodavzduch; odkládacím táckem Připojení na energoblok (studená voda kPa, tlakový vzduch kPa, elektřina 230V/16A, char. B) s akčním radiusem min. 3m Nožní ovladač nástrojů cartu (mikromotor)

3 Bezuhlíkový světelný mikromotor včetně hadice, elektricky regulovatelný počet otáček na displeji d) Velká mobilní chirurgická savka včetně separace napětí 230V/3A, char. B maximální průtok min lit/min maximální podtlak min. 10 kpa hlučnost max. 50 db e) Polohovatelná židle pro operatéra s polstrováním opěrka rukou a zad barva polstrování jako křeslo pacienta nosnost min. 100 kg otočná, na kolečkách Položka č.2 Chirurgický a implantační mikromotor Technická specifikace: Určený pro implantologii a ústní chirurgii Ovládání na displeji a nožním spínačem Paměť na alespoň 5 různých nastavení s možností editace Točivý moment 5-50 Ncm Rozsah otáček /min připojení rozvodu sterilní vody nebo fyz. roztoku Kolénkový autoklávovatelný světelný násadec 20:1 včetně hadice

4 Část II - dentální simulační jednotky Položka č.1 Dentální simulační jednotky 3 kusy Technický popis požadované dentální simulační jednotky pro výuku: 1. Hlava simulační jednotky 2. Stůl s pracovním místem pro studenta zubního lékařství 3. Rameno zubní soupravy 4. Výkonná odsávačka tekutin 5. Halogenové svítidlo 6. Základní instrumentarium 7. Pojízdná židle 1. Hlava simulační jednotky musí splňovat a obsahovat: - fantomová hlava upevněná na pohyblivém rameni s možností fixace do všech ošetřovacích pozic - hlava fantomu musí konstrukčně odpovídat anatomickému uspořádání hlavy člověka - rozsah pohybů fantomové hlavy musí odpovídat rozsahu pohyblivosti u hlavy a těla pacienta včetně rotací - konstrukce fantomové hlavy musí umožňovat fixaci obličejového oblouku - maska v oblasti obličeje musí svými mechanickými vlastnostmi simulovat odpor odpovídající odporu, který při ošetření kladou měkké tkáně obličeje - odnímatelná spodní část obličejové masky, odnětí bez použití nástrojů jednou rukou - kovový artikulátor (nosič modelů), jehož konstrukce musí umožňovat: simulaci lateropulse možnost rozevření čelistí v požadovaném rozsahu 0-50mm aretaci rozevřených čelistí v poloze nastavené uživatelem změnu vzájemných vzdáleností čelistí v rozsahu 0-50mm

5 výměnu různých druhů modelů bez použití dalších nástrojů jednou rukou - gumový pohyblivý model jazyka v oblasti dolní čelisti umožňující nácvik manipulace s nástroji lingválně - hlava fantomu musí být uzpůsobena k práci s chladícím mediem včetně odtoku chladící kapaliny z modelu ústní dutiny - součástí dodávky musí být následující modely pro výuku preklinického zubního lékařství: model pro konzervační a protetickou stomatologii - horní a dolní čelist, 32 zubů odpovídající morfologie korunkové části, možnost výměny jednotlivých zubů. model pro nácvik endodontického ošetření 32 zubů odpovídající morfologie (korunková i kořenová část), kořenová část transparentní pro možnost zrakové kontroly kvality ošetření, snadná vyjímatelnost jednotlivých zubů z modelu, možnost výměny jednotlivých zubů. modely pro parodontologii modely pro horní i dolní čelist se simulací nejběžnějších typů parodontopatií, určeny i k nácviku odstraňování zubního kamene. Modelový materiál na dvacetinásobné obnovení nánosů artificiálního zubního kamene na 32 zubů extrakční modely pro dentoalveolární chirurgii modely uzpůsobené k nácviku extrakčního mechanismu u jednotlivých zubů, 32 zubů, korunková i kořenová část odpovídající morfologie model pro osvojení základů techniky lokální anestesie - pryskyřičné modely horní a dolní čelisti, jejichž povrch je potažen vrstvou vodiče rozdělenou do okrsků podle vstupů a výstupů nervů pro dané oblasti. Kovová vrstva je kryta silikonovou gingivální maskou. Při správném provedení lokální anestesie dojde mezi jehlou injekční stříkačky a povrchem modelu k uzavření elektrického okruhu a rozsvítí se kontrolka napájená z mikrobaterie (signalizace správnosti provedení jednotlivých technik). 2. Stůl s pracovním místem pro studenta zubního lékařství - stůl minimálně se dvěma zásuvkami - výkonné odsávání nečistot s filtrem - výkonná vzduchová pistole - laboratorní mikromotor bezuhlíkový s násadcem a s nožním reostatem vhodný i k opracování tvrdých kovů ( ot/min.) - vývod plynu s ventilem - lihový kahan - zásuvka 230V

6 3. Rameno zubní soupravy - elektronické ovládání nástrojů na stolku soupravy - horní (bičové) vedení nástrojů - vybavení čtyřmi pracovními nástroji: 1. elektrický světelný mikromotor s vnitřním chlazením ot., kolénkový násadec 1:1 světelný, s vnitřním chlazením; rovný násadec 1:1, s vnitřním chlazením 2. světelná turbína s rychlospojkou 3. třífunkční kombinovaná stříkačka voda vzduch 4. UOZK (ultrazvukový odstraňovač zubního kamene) - nožní ovladač pro všechny nástroje musí umožňovat: - spouštění turbíny - plynulou regulaci otáček mikromotoru - regulaci výkonu UOZK - spouštění chlazení turbíny, UOZK a mikromotoru - spouštění vyfukování turbínou a mikromotorem -zásobní tlakovou nádržku pro chladící kapalinu kombinované stříkačky, turbínového násadce a mikromotoru 4. Výkonná odsávačka tekutin - možnost osazení koncovkou odsliňovače i koncovkou výkonné chirurgické odsávačky (viz. položka č.8) - připojení k rozvodu mokrého sání 5. Halogenové svítidlo - halogenové svítidlo s osvětlením operačního pole - možnost volby alespoň 2 stupňů osvětlení operačního pole - manipulace a automatická aretace svítidla bez použití nástrojů jednou rukou - dosah ramene svítidla musí umožňovat osvětlení obou pracovišť simulační jednotky, tj. hlavu simulační jednotky i pracoviště technika 6. Základní instrumentarium - základní sada instrumentačních nástrojů pro praktický nácvik činností v jednotlivých odbornostech preklinického zubního lékařství musí obsahovat: 1/ anatomické držátko zrcátka 2/ zrcátko ploché 3/ zubní sondu 4/ zubní pinzetu 5/ kuličku 6/ cpátko 7/ hladítko 8/ lopatku na míchání cementu 9/ Le Cron

7 10/ modelovací nůž 11/ paro WHO sondu 12/ nástroj na odstranění zubního kamene (scaler) 13/ Beinovu extrakční páku 14/ řezákové kleště horní 15/ řezákové kleště dolní 16/ premolárové kleště horní 17/ premolárové kleště dolní 18/ horní kleště molárové pravé 19/ horní kleště molárové levé 20/ dolní kleště molárové 21/ horní kleště osmičkové 22/ dolní kleště osmičkové 23/ horní kleště kořenové bajonetky 24/ dolní kleště kořenové 25/ Barry-Winter jednostranný 7. Pojízdná polstrovaná židle - nastavitelná výška sedáku i zádové opěrky - polstrovaná, omyvatelná, na kolečkách - nosnost 100kg Počet výše uvedených dentálních simulačních jednotek: 3 Položka č. 2 Agregát centrálního odsávání včetně odlučovače amalgámu Společné zařízení ke všem třem jednotkám - Agregát centrálního odsávání včetně odlučovače amalgámu odsávací agregát pro mokré sání s výkonem min l/min pro vytvoření dostatečného podtlaku pro funkci odsávaček všech simulačních jednotek v souběhu

8 odlučovač amalgámu s účinností > 95% napojení na odpadní řád vody
