WHERE QUALITY COMES TOGETHER

Transkript

1 WHERE QUALITY COMES TOGETHER

2

3 OBSAH 04 Úvod: Všechny aspekty metrologie 06 Hexagon: Měřicí technologie a služby světové úrovně 08 Řešení vašich potřeb v oblasti metrologie 10 Měření v libovolném měřítku 12 Měřidla a ruční nástroje 14 Optické a multisenzorové systémy 16 Přenosné SMS: Přenos metrologie na místo výroby 18 Stacionární SMS: Největší sortiment stacionárních SMS na světě 20 Senzory pro všechny aplikace 22 Software srdce každého metrologického systému 24 Servis a podpora: Servis po celém světě nedaleko od vás 26 Proč zvolit Hexagon Metrology?

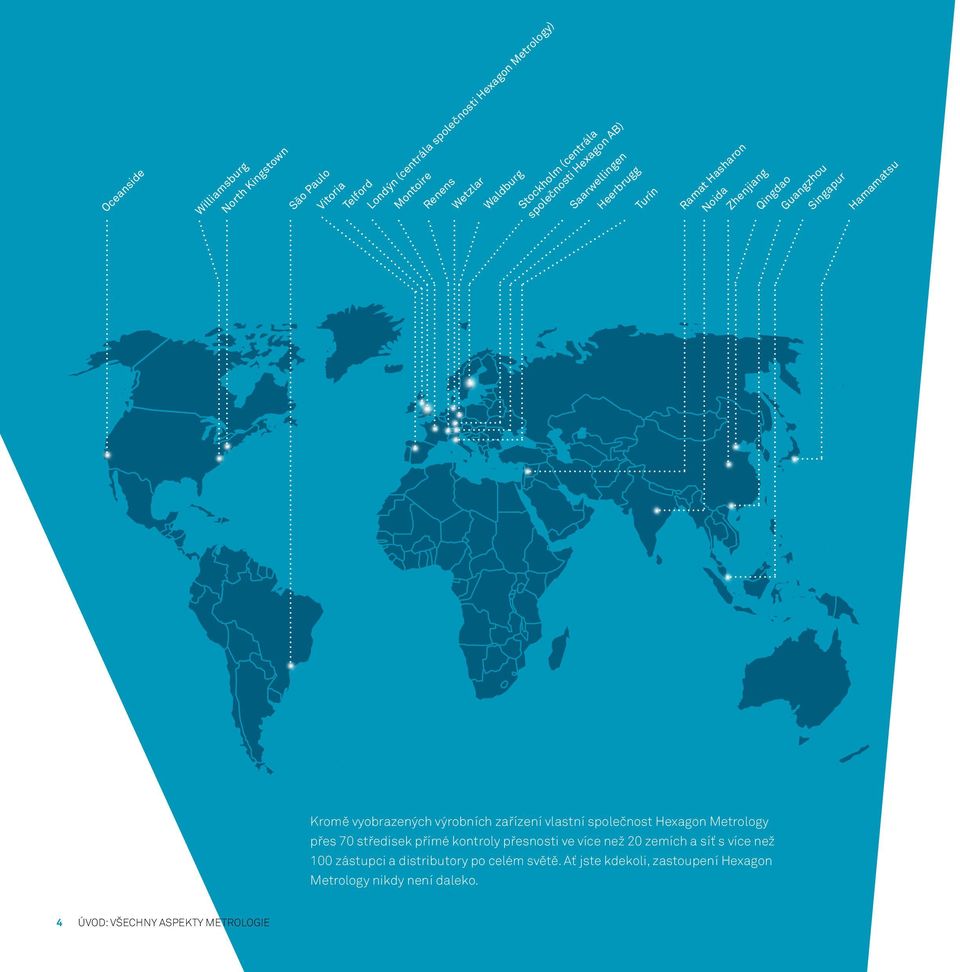

4 Oceanside Williamsburg North Kingstown São Paulo Vitoria Telford Londýn (centrála společnosti Hexagon Metrology) Montoire Renens Wetzlar Waldburg Stockholm (centrála společnosti Hexagon AB) Saarwellingen Heerbrugg Turín Ramat Hasharon Noida Zhenjiang Qingdao Guangzhou Singapur Hamamatsu Kromě vyobrazených výrobních zařízení vlastní společnost Hexagon Metrology přes 70 středisek přímé kontroly přesnosti ve více než 20 zemích a síť s více než 100 zástupci a distributory po celém světě. Ať jste kdekoli, zastoupení Hexagon Metrology nikdy není daleko. 4 Úvod: Všechny aspekty metrologie

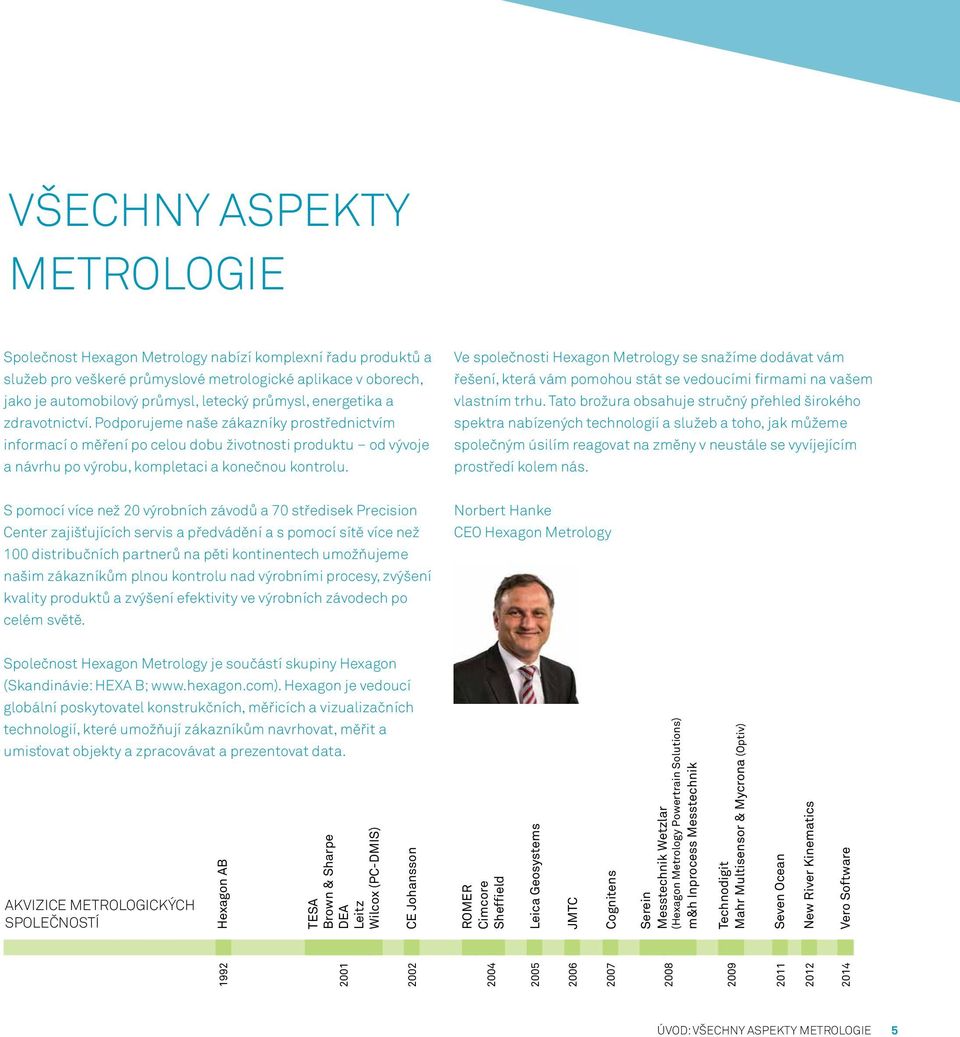

5 VŠECHNY ASPEKTY METROLOGIE Společnost Hexagon Metrology nabízí komplexní řadu produktů a služeb pro veškeré průmyslové metrologické aplikace v oborech, jako je automobilový průmysl, letecký průmysl, energetika a zdravotnictví. Podporujeme naše zákazníky prostřednictvím informací o měření po celou dobu životnosti produktu od vývoje a návrhu po výrobu, kompletaci a konečnou kontrolu. Ve společnosti Hexagon Metrology se snažíme dodávat vám řešení, která vám pomohou stát se vedoucími firmami na vašem vlastním trhu. Tato brožura obsahuje stručný přehled širokého spektra nabízených technologií a služeb a toho, jak můžeme společným úsilím reagovat na změny v neustále se vyvíjejícím prostředí kolem nás. S pomocí více než 20 výrobních závodů a 70 středisek Precision Center zajišťujících servis a předvádění a s pomocí sítě více než 100 distribučních partnerů na pěti kontinentech umožňujeme našim zákazníkům plnou kontrolu nad výrobními procesy, zvýšení kvality produktů a zvýšení efektivity ve výrobních závodech po celém světě. Norbert Hanke CEO Hexagon Metrology Společnost Hexagon Metrology je součástí skupiny Hexagon (Skandinávie: HEXA B; Hexagon je vedoucí globální poskytovatel konstrukčních, měřicích a vizualizačních technologií, které umožňují zákazníkům navrhovat, měřit a umisťovat objekty a zpracovávat a prezentovat data. AKVIZICE METROLOGICKÝCH SPOLEČNOSTÍ 1992 Hexagon AB TESA Brown & Sharpe DEA Leitz Wilcox (PC-DMIS) CE Johansson ROMER Cimcore Sheffield Leica Geosystems 2006 JMTC 2007 Cognitens Serein Messtechnik Wetzlar 2008 (Hexagon Metrology Powertrain Solutions) m&h Inprocess Messtechnik Technodigit Mahr Multisensor & Mycrona (Optiv) Seven Ocean 2012 New River Kinematics 2014 Vero Software Úvod: Všechny aspekty metrologie 5

6 MĚŘICÍ TECHNO- LOGIE A SLUŽBY SVĚTOVÉ ÚROVNĚ Hexagon je celosvětovým vedoucím dodavatelem systémů pro měření objektů v jednom, dvou nebo třech rozměrech. Tyto systémy měří s vysokou přesností a poskytují rychlý přístup k velkému množství naměřených dat. Z hlediska zákazníka to znamená větší efektivitu a produktivitu, zlepšení kvality a významné úspory materiálu a nákladů ve výrobním procesu. Vize skupiny Hexagon Skupina Hexagon aspiruje na vedoucí úlohu v úsilí o řešení problémů, kterým čelí náš svět, prostřednictvím poskytovaných konstrukčních, měřicích a vizualizačních technologií. Poslání skupiny Hexagon Skupina Hexagon se snaží dodávat prostřednictvím konstrukčních, měřicích a vizualizačních technologií takové funkční informace, které umožňují zákazníkům vytvářet a sdílet snadno použitelná multidimenzionální data. Strategií skupiny Hexagon je být maximálně inovačním a současně co nejdostupnějším dodavatelem z hlediska nákladů, a prezentovat se nejlepším řízením v oboru a krátkými, rychlými rozhodovacími procesy. 6 technologie a služby světové úrovně

7 Skupina Hexagon je rozdělena na 3 hlavní divize. Geosystems Technologie divize Hexagon Geosystems zachycují, odkazují, analyzují, zpracovávají a ukládají cenné zeměpisné informace a umožňují v mnoha případech prezentaci dat ve formě 3D obrázků. Řešení divize Geosystems používají zákazníci například v oblasti průzkumu, veřejného sektoru, konstrukce, stavebního inženýrství, důlního průmyslu, energetiky, zemědělství a obrany. Technology Hexagon Technology poskytuje špičkový inženýrský software a geoprostorová řešení. Působí například v ropném a plynárenském průmyslu, jaderném a energetickém průmyslu, oblasti veřejné bezpečnosti a oblasti služeb a komunikací. Nabízí také nejkomplexnější sortiment produktů GNSS (Global Navigation Satellite System). Čistý obrat v procentech za rok 2013 Metrology Systémy divize Hexagon Metrology používají zákazníci při vyhodnocování výroby, zjišťování kvality procesů a závěrečné kontrole vyrobených součástí. Prostřednictvím systémů divize Metrology mohou zákazníci například v automobilovém, leteckém a energetickém průmyslu zvýšit produktivitu a efektivitu měřením každého kroku výrobního procesu a snížit nebo vyloučit vady. 31% Západní Evropa 28% Severní Amerika 15% Čína 12% Asie a Tichomoří 9% EMEA bez Západní Evropy 5% Jižní Amerika technologie a služby světové úrovně 7

8 ŘEŠENÍ VAŠICH POTŘEB V OBLAS- TI METROLOGIE Zákazníci společnosti Hexagon Metrology působí aktivně v leteckém průmyslu, v oborech souvisejících s bezpečností a obranou, v automobilovém průmyslu, ve vládních ministerstvech a úřadech, ve strojírenském průmyslu, stavebním průmyslu, elektronice, energetice, výpočetní technice, konstrukci a medicínských oborech. Hexagon Metrology zaujímá vedoucí pozici na trhu díky odbornosti některých nejdůležitějších výrobců měřicích zařízení na světě. Od ručních měřidel po přenosné měřicí vybavení, od multisenzorových souřadnicových měřicích strojů a robotů po metrologický software společnost Hexagon Metrology nabízí komplexní řadu produktů a služeb pro všechny průmyslové měřicí aplikace. Ať pracujete v jakémkoli oboru my ho pokrýváme. Automobilový průmysl Výroba / strojírenský průmysl Letecký průmysl Ostatní průmysl Elektronika Čisté tržby dle oboru 8 Řešení vašich potřeb v oblasti metrologie

9 08 09

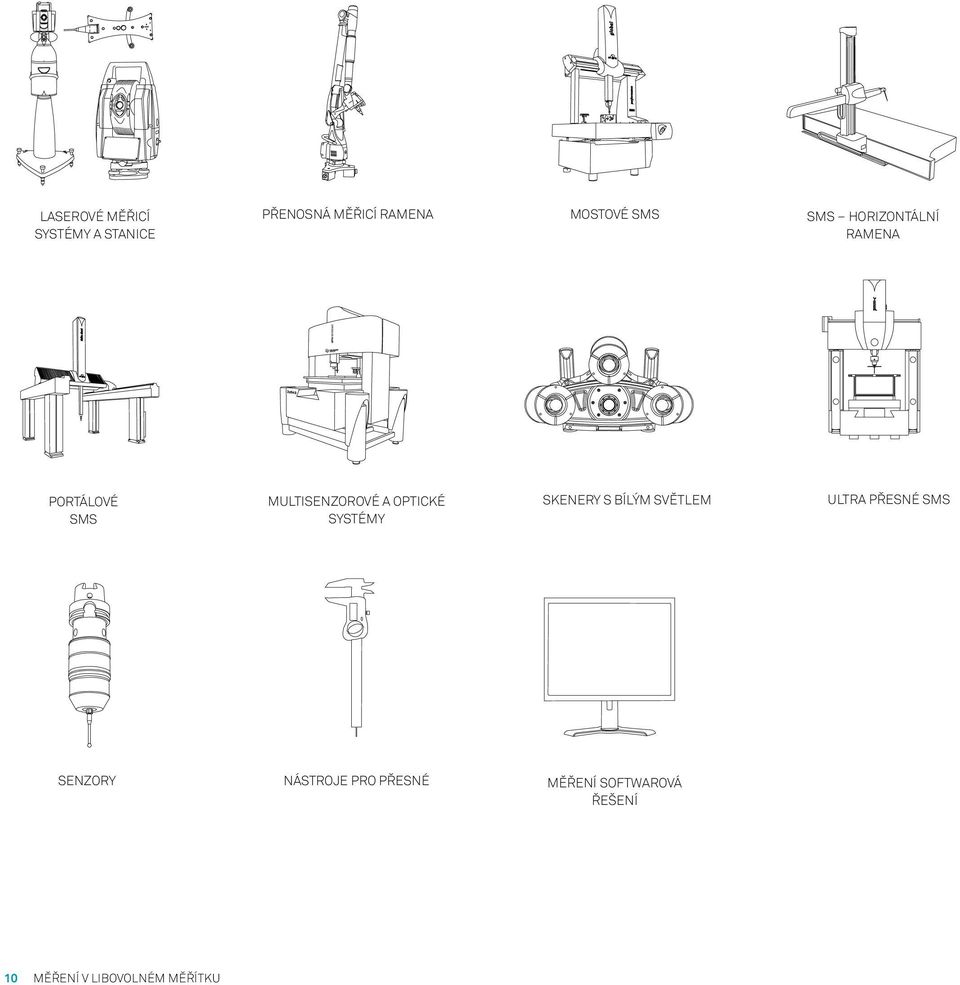

10 LASEROVÉ MĚŘICÍ SYSTÉMY A STANICE PŘENOSNÁ MĚŘICÍ RAMENA MOSTOVÉ SMS SMS HORIZONTÁLNÍ RAMENA PORTÁLOVÉ SMS MULTISENZOROVÉ A OPTICKÉ SYSTÉMY SKENERY S BÍLÝM SVĚTLEM ULTRA PŘESNÉ SMS SENZORY NÁSTROJE PRO PŘESNÉ MĚŘENÍ SOFTWAROVÁ ŘEŠENÍ 10 Měření v libovolném měřítku

11 MĚŘENÍ V LIBOVOLNÉM MĚŘÍTKU MACRO < 100 µm Teodolity a laserové stanice MICRO 100 µm Měřidla a ruční nástroje 10 µm Řešení s bílým světlem Laserové měřicí systémy Přenosná měřicí ramena 1 µm Mostové SMS Ultra přesné SMS Sondy pro obráběcí stroje Multisenzorové SMS NANO 0.3 µm V makro segmentu se měří velké objekty jako jsou hory, města, silnice, mosty, tunely, přehrady, budovy a další stavební projekty. Tato měření vyžadují přesnost v rozsahu od 10 metrů do 100 mikrometrů. V mikro segmentu se měří průmyslové komponenty od velkých leteckých po mikro komponenty v elektronickém průmyslu a medicínských aplikacích. U těchto aplikací je vyžadována přesnost od 100 do 0,3 mikrometru. Zákazníci tohoto segmentu se rekrutují převážně z automobilového průmyslu, leteckého průmyslu, strojírenství, medicíny a energetiky. V nano segmentu se měří objekty, jako jsou mikročipy pro elektronický průmysl, medicínské aplikace a materiály s novými vlastnostmi. Multisenzorové SMS Hexagon popisuje trh měřicích technologií pomocí tří různých segmentů: makro, mikro a nano. Hranici mezi jednotlivými segmenty tvoří požadavky zákazníků na přesnost měření. Měření v libovolném měřítku 11

12 12 Měřidla a ruční nástroje

13 MĚŘIDLA A RUČNÍ NÁSTROJE Vynikající poměr cena/výkon, flexibilita a nejvyšší kvalita měřidla a ruční nástroje jsou nejjednodušší a nejčastěji používané produkty z nabídky průmyslových měřicích řešení od Hexagon Metrology. Posuvná měřítka, závitové kalibry, dutinoměry a výškoměry jsou vhodné pro nespočet využití v metrologické laboratoři nebo v dílně, často v kombinaci s mechanickými nástroji nebo stacionárními stroji. Standardy délek a úhlů jsou pro kalibraci měřicího vybavení nezbytné. Tradiční mechanická a elektronická přesná měřidla poskytují přenosnost, prodlouženou životnost a širokou paletu měřicích rozsahů. Ruční nástroje společnosti Hexagon Metrology jsou známy po celém světě pro svoji kvalitu, spolehlivost a zpracování. Společnost vyrábí ruční měřicí přístroje již více než 150 let. Měřidla a ruční nástroje 13

14

15 OPTICKÉ A MUL- TISENZOROVÉ FLEXIBILITA V JEDINÉM STROJI U multisenzorových technologií je flexibilita klíčová. Flexibilita v metrologii znamená svobodu volby mezi kontaktním a optickým měřením pomocí jediného měřicího systému. Jeden přístroj je poté dostatečný pro kontaktní a optická měření všech prvků na jednotlivých dílech. Pro měření materiálů citlivých na dotyk jsou řešením optické měřicí systémy. Měří nedestruktivně a přesně. Díky všestrannému rozsahu optických měřicích systémů máme správné řešení pro každou měřicí úlohu. Mezi typické aplikace patří lisované díly, součásti vstřikované do forem, elektronické komponenty, rotačně symetrické díly, přesná mechanika, skenování povrchu, složité 3D díly, obráběné díly, prizmatické součásti a kontury Optické a multisenzorové systémy 15

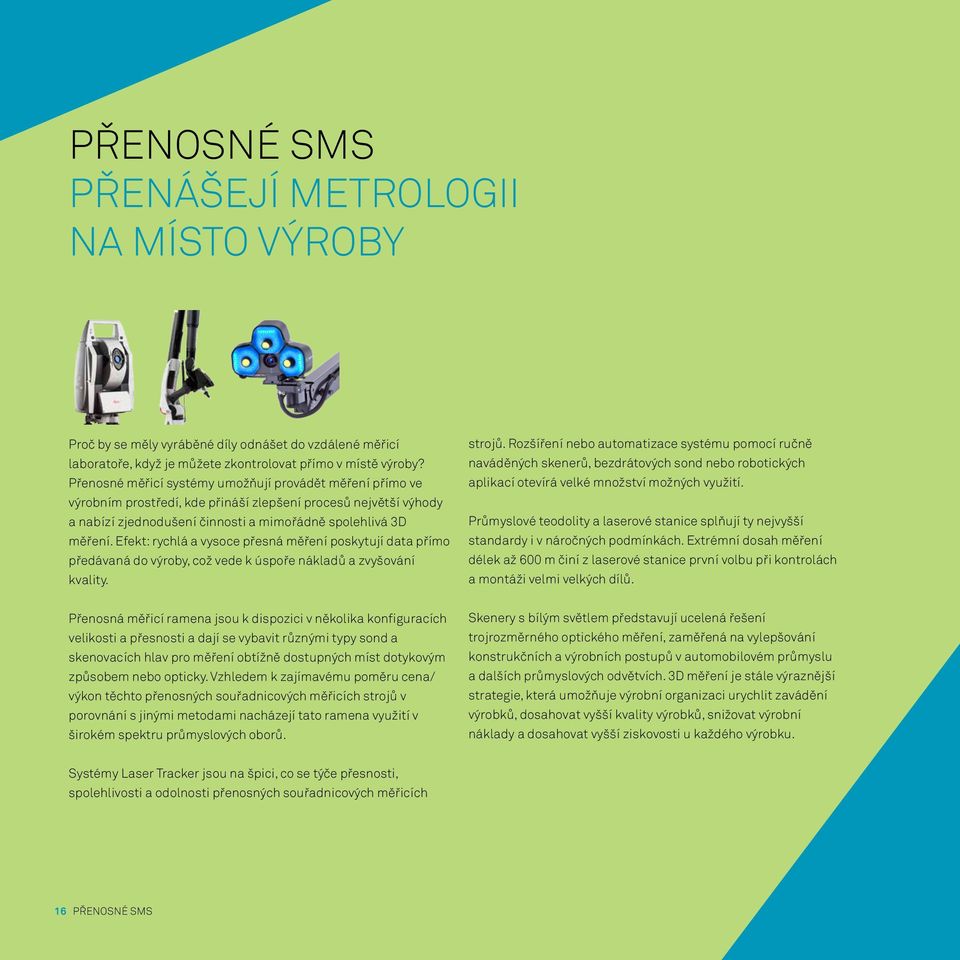

16 PŘENOSNÉ SMS PŘENÁŠEJÍ METROLOGII NA MÍSTO VÝROBY Proč by se měly vyráběné díly odnášet do vzdálené měřicí laboratoře, když je můžete zkontrolovat přímo v místě výroby? Přenosné měřicí systémy umožňují provádět měření přímo ve výrobním prostředí, kde přináší zlepšení procesů největší výhody a nabízí zjednodušení činnosti a mimořádně spolehlivá 3D měření. Efekt: rychlá a vysoce přesná měření poskytují data přímo předávaná do výroby, což vede k úspoře nákladů a zvyšování kvality. strojů. Rozšíření nebo automatizace systému pomocí ručně naváděných skenerů, bezdrátových sond nebo robotických aplikací otevírá velké množství možných využití. Průmyslové teodolity a laserové stanice splňují ty nejvyšší standardy i v náročných podmínkách. Extrémní dosah měření délek až 600 m činí z laserové stanice první volbu při kontrolách a montáži velmi velkých dílů. Přenosná měřicí ramena jsou k dispozici v několika konfiguracích velikosti a přesnosti a dají se vybavit různými typy sond a skenovacích hlav pro měření obtížně dostupných míst dotykovým způsobem nebo opticky. Vzhledem k zajímavému poměru cena/ výkon těchto přenosných souřadnicových měřicích strojů v porovnání s jinými metodami nacházejí tato ramena využití v širokém spektru průmyslových oborů. Skenery s bílým světlem představují ucelená řešení trojrozměrného optického měření, zaměřená na vylepšování konstrukčních a výrobních postupů v automobilovém průmyslu a dalších průmyslových odvětvích. 3D měření je stále výraznější strategie, která umožňuje výrobní organizaci urychlit zavádění výrobků, dosahovat vyšší kvality výrobků, snižovat výrobní náklady a dosahovat vyšší ziskovosti u každého výrobku. Systémy Laser Tracker jsou na špici, co se týče přesnosti, spolehlivosti a odolnosti přenosných souřadnicových měřicích 16 Přenosné SMS

17 Přenosné SMS 17

18 18 Stacionární SMS

19 NEJVĚTŠÍ SORTIMENT STACIONÁRNÍCH SMS NA SVĚTĚ Stacionární měřicí systémy od Hexagon Metrology se používají v širokém spektru průmyslových aplikací. Ať potřebujete vysoce přesné měření malých součástek v hodinářském průmyslu, nebo kontrolu velkých rozměrů celých karosérií vozidel, společnost Hexagon Metrology má v nabídce stacionární měřicí systém právě pro vás. Mostové SMS Umožňují trojrozměrné měření malých, středních a velkých dílů bez obětování výkonu a přesnosti. Při rozsahu velikostí od (400 mm x 500 mm x 400 mm) po (2000 mm x 4000 mm x 1800 mm) vždy existuje model, který vyhovuje prakticky libovolným požadavkům na měření. SMS horizontální ramena Jsou určena pro kontrolu plechových součástí v automobilovém průmyslu nebo jiných součástí o velkém objemu v letectví, loďařství, obraně, výrobě spotřebního zboží, strojírenství a v železničním průmyslu. Jejich otevřená konstrukce dovoluje přímý přístup k součásti, což představuje významné usnadnění zakládání a vykládání. Horizontální SMS lze také integrovat do automatizované výrobní linky, např. automatizace výroby karoserií automobilů. Ultra přesné systémy a systémy pro kontrolu ozubených kol Tyto systémy jsou navrženy bez jakýchkoli kompromisů a zajišťují maximální možnou přesnost a opakovatelnost. Portálové SMS Největší stacionární portálové souřadnicové měřicí stroje poskytují neuvěřitelný výkon. Není to pouze kapacita těchto obrů ve světě měřicích systémů, které ponechávají ostatní ve stínu: ohromují také robustními materiály, stabilní konstrukcí a vysokou přesností v dílnách či výrobních halách. Systémy pro dílenské prostředí Některé stroje jsou speciálně určené pro dílenské prostředí, kde dokážou zachovat vysokou přesnost ve velmi velkém rozsahu teplot a v náročných podmínkách výrobního prostředí, takže odolají např. vibracím a nečistotám. Stacionární SMS 19

20 SENZORY PRO VŠECHNY APLIKACE Společnost Hexagon Metrology má vždy připravené senzory pro jakoukoli aplikaci. K dispozici jsou sondy a doteky pro všechny přenosné i stacionární měřicí systémy včetně dotekových sond pro obráběcí stroje. Optické Pro souřadnicové měřicí stroje se nabízí kompletní škála dotekových sond, ručních a motorizovaných snímacích hlav, analogových skenovacích sond, měničů, prodlužovacích nástavců a doteků. Kontaktní Pro souřadnicové měřicí stroje se nabízí kompletní škála dotekových sond, ručních a motorizovaných snímacích hlav, analogových skenovacích sond, měničů, prodlužovacích nástavců a doteků. Přenosné Pro přenosné systémy nabízí společnost Hexagon Metrology širokou nabídku výměnných sond včetně pevných sond, dotekových sond, infračervených sond, laserových skenovacích systémů a senzorů pro ovládání stroje. Všechny jsou navrženy tak, aby usnadnily i ty nejsložitější úlohy měření pomocí přenosných zařízení. Pro obráběcí stroje Sondy pro obráběcí stroje měří obrobky přímo ve frézkách, obráběcích centrech, soustruzích, bruskách, speciálních strojích a robotech. Obrobky jsou nejen vyrovnány, ale zároveň se kontroluje i jejich geometrie když je díl stále ve stroji. Sondy pro obráběcí stroje usnadňují každodenní práci, zkracují dobu výroby, snižují náklady a rozšiřují možnosti moderních strojů. 3D laserové skenery Laserové skenery hrají klíčovou roli při zajištění kvality. 3D digitální snímání tvarů a rovin laserem je pohodlný a přesný proces. Laserové skenery se v průmyslu využívají především ke kontrole kvality geometrických tvarů a rovin, avšak využívají se i při reverzním inženýrství, dopasování dílů a v montážních aplikacích. 20 Senzory

21 Senzory 21

22 SOFTWARE SRDCE KAŽDÉHO METROLOGICKÉHO SYSTÉMU Společnost Hexagon Metrology je největším softwarovým vývojářem v metrologickém průmyslu a nabízí širokou škálu vlastními silami vyvinutých a individuálně přizpůsobitelných softwarových balíků, jež přinášejí inteligentní a efektivní získávání, analýzu, správu a prezentaci shromážděných dat. Společnost Hexagon Metrology produkuje PC-DMIS, světově nejoblíbenější softwarový balík pro rozměrovou metrologii, jenž nabízí řadu modulů pro souřadnicové měřicí stroje, optické stroje, přenosná měřicí ramena, laserové trackery, CNC stroje a zařízení jiných značek než Hexagon Metrology. Dokonalým řešením pro měření ozubených kol, lopatek a dalších specializovaných geometrických prvků je software QUINDOS od Hexagon Metrology. SpatialAnalyzer (SA) je výkonný, sledovatelný a snadno použitelný měřicí analytický softwarový balík vytvořený na míru pro skupinu přenosných souřadnicových měřicích strojů Hexagon Metrology. 22 SOFTWARE

23 SOFTWARE 23

24 24 Servis po celém světě

25 SERVIS PO CELÉM SVĚTĚ NEDALEKO OD VÁS Globální servisní síť podporuje zákazníky od oblasti dotazů z výrobního prostředí až po požadavky po zakoupení produktu. Systémové konzultace Naši specialisté a inženýři vám pomohou vybrat řešení, které bude nejlépe vyhovovat potřebám specifické výroby a kontrol. Školení Úvodní i pokročilé kurzy metrologie pomohou optimalizovat produktivitu měření. Programování prvních dílů Naši odborníci naprogramují díly, aby bylo možné správně zahájit kontrolu nových komponent. Smluvní kontroly a programování Profesionální řešení přetížení výroby nebo jedinečné měřicí aplikace. Možnost provést outsourcing prostředků a činností v oblasti kontroly rozměrů do společnosti Hexagon Metrology. Smlouvy o údržbě softwaru Aktualizace verzí a technická podpora pro naše špičkové softwarové balíky. Certifikace a kalibrace Pravidelné certifikace a kalibrace zaručují tu nejvyšší úroveň přesnosti a opakovatelnosti systému. Upgrady a renovace systému Staré systémy je možné revitalizovat kombinací moderního hardwaru a softwaru se stávajícím vybavením. Servis a opravy Originální náhradní díly Hexagon Metrology a certifikované služby pomohou zachovat systémy ve špičkovém stavu.

26

27 PROČ ZVOLIT HEXAGON METROLOGY? Existuje mnoho druhů měřicích zařízení. Ale pro danou měřicí úlohu obvykle existuje pouze jedno opravdové řešení. Cílem aplikačních inženýrů společnosti Hexagon Metrology je vyvinout takové řešení. Díky svým rozsáhlým zkušenostem vědí, jaký systém bude nejlépe vyhovovat vašim požadavkům. Výhody jsou zřejmé: měřicí systém uzpůsobený dle potřeb zákazníka šetří čas a tudíž i náklady. Naše poradenství samozřejmě nekončí s nákupem systému. Ještě roky po zakoupení produktu Hexagon Metrology zákazníci profitují z komplexních programů služeb, které jsou poskytovány ke každému instalovanému zařízení. A když se narazí na opravdu náročný problém, servisní inženýr Hexagon Metrology vždy nalezne správné řešení. Provozujeme síť regionálních středisek Precision Center, která jsou kdykoli schopná provést servis zařízení, upgrade systému na nejnovější verzi a proškolit vaše techniky. Měřicí řešení od Hexagon Metrology investice, která se vyplatí. Další informace o tom, jak vám může být společnost Hexagon Metrology nápomocná, najdete na webových stránkách www. hexagonmetrology.com Hexagon Metrology Where quality comes together. Proč zvolit Hexagon Metrology? 27

28 Společnost Hexagon Metrology nabízí komplexní nabídku výrobků a služeb pro veškeré aplikace průmyslového měření v automobilovém, leteckém, energetickém a lékařském průmyslu. Podporujeme své zákazníky poskytováním měřicích informací po celou dobu životního cyklu výrobku od vývoje a konstrukce až po výrobu, montáž a finální kontrolu. Společnost Hexagon Metrology je součástí skupiny Hexagon (Nordic Exchange: HEXA B). Společnost Hexagon je předním světovým poskytovatelem konstrukčních, měřicích a vizualizačních technologií umožňujících zákazníkům navrhování, měření a polohování objektů se zpracováváním a prezentací získaných dat. S více než 20 výrobními závody a 70 středisky pro kontrolu přesnosti zajišťujícími služby či ukázky výrobků a sítí více než 100 distribučních partnerů na pěti kontinentech zajistíme našim zákazníkům plnou kontrolu jejich výrobních procesů, zdokonalování kvality výrobků a zvyšování efektivity výrobních provozů po celém světě. Více informací získáte na webové adrese Další informace naleznete na webové adrese Hexagon Metrology. Part of Hexagon Všechna práva vyhrazena. Vzhledem k pokračujícímu vývoji produktu, si Hexagon Metrology vyhrazuje právo změnit specifikace produktu bez předchozího upozornění.
