1 Prostředky Datové Komunikace Úloha 8A EHN a datové rozhraní MIDI Ondřej Zub (ozub81@seznam.cz) 29. listopadu 24 zadání 1. Sestavte pracoviště podle obrázku 1. Pro tři zadané rejstříky (zvukové barvy) se pokuste pomocí osciloskopu odhadnout časový průběh jednotlivých signálů. Volte vždy tóny stejného základního kmitočtu. Časový průběh uložte na disketu. Pomocí vhodného programového vybavení zjistěte spektra jednotlivých signálů. Ověřte charakter spektra spektrálním analyzátorem; hodnoty opět uložte na disketu. Porovnejte spektra těchto signálů (ve všech případech) a výsledek komentujte pro následující případy: (a) předpokládaná spektra (jsou-li k dispozici) (b) spektra získaná na základě výpočtu z časových průběhů (c) spektra získaná orientačním měřením spektrálním analyzátorem 2. Na pracovišti podle obrázku 1 vyberte jeden z dříve zvolených rejstříků. Proveďte porovnávací měření shodná s předchozím bodem, ale pro stejný tón téhož rejstříku v dalších třech oktávách. Proveďte diskusi vlivu výšky tónu na charakter spektra a důsledků z toho vyplývajících pro konstrukci EHN. schema zapojení (obr. 1) použité přístroje syntezátor Kurzweil K2, digitální osciloskop a spektrální analyzátor, mixer, zesilovač, reproduktory.

2 Obrázek 1: schema zapojení měřené úlohy teoretický rozbor Cílem komunikačního rozhraní MIDI je umožnit paralelní připojení několika elektronických hudebních nástrojů 1 k osobnímu počítači dále tato data zpracovat. Dalším zpracováním máme na mysli editaci skladby, její převod do notového zápisu, či jen její automatizované přehrání. Hned v úvodu by bylo dobrá zdůraznit, že přenášená data nejsou vlastním audiosignálem, ale pouze jeho popisem stisk či puštění klávesy, zvolený hudební rejstřík... Z pohledu hardware se datové MIDI rozhraní skládá ze tří pětipinových DIN konektorů IN, OUT, THRU. Jak již z názvů vyplývá, konektor IN slouží ke vstupu dat do zařízení, na konektor OUT jsou posílána data generovaná samotným zařízením a na konektor THRU jsou kopírována data přicházející na vstup zařízení. Vlastní MIDI sběrnice je 5 ma proudová smyčka, kde logické nule odpovídá protékající proud. Je použit asynchronní datový přenos s modulační rychlostí 31,25 kbd. Vlastní rámec se skládá z jednoho rozběhového prvku, osmi datových bitů a dvou prvků závěrných. Nepoužívá se žádný datový bit. Další rozbor MIDI protokolu je nad rámec tohoto teoretického úvodu. Zrekapitulujme tedy jaké informace jsou přenášeny: výška tónu (c 2, d 3, gis 1... ), dynamika tónu (forte, piano... ), charakter tónu (staccatu, legato... ), číslo rejstříku (klavír, trubka, kytara závisí na implementaci výrobce EHN) a další. postup měření Pro tři různé rejstříky byl na osciloskopu zobrazen časový průběh tónu c 1. Současně bylo zobrazeno orientační spektrum měřeného tónu. Informace o časovém průběhu a spektru byla zaznamenána na disketu a analyzována pomocí software Matlab 6.1. Naměřená orientační spektra a spektra získaná rychlou Fourierovou transformací z časového průběhu jsou zachycena na obrázku 2. V dalším kroku byl zvolen jeden z rejstříků (v našem případě 1. rejstřík) a byly zachyceny časové průběhy a orientační spektra pro tři další oktávy. Naměřená a vypočtená spektra jsou zobrazena na obrázku 3. závěr Ze spekter měřených signálů lze odvodit několik závěrů. Věnujme se nejdříve případu, kdy byla zjišťována spektra stejného tónu pro několik rejstříků. Je patrné, že ve všech spektrech jsou obsaženy shodné frekvence jednotlivé harmonické složky. 1 dále jen EHN

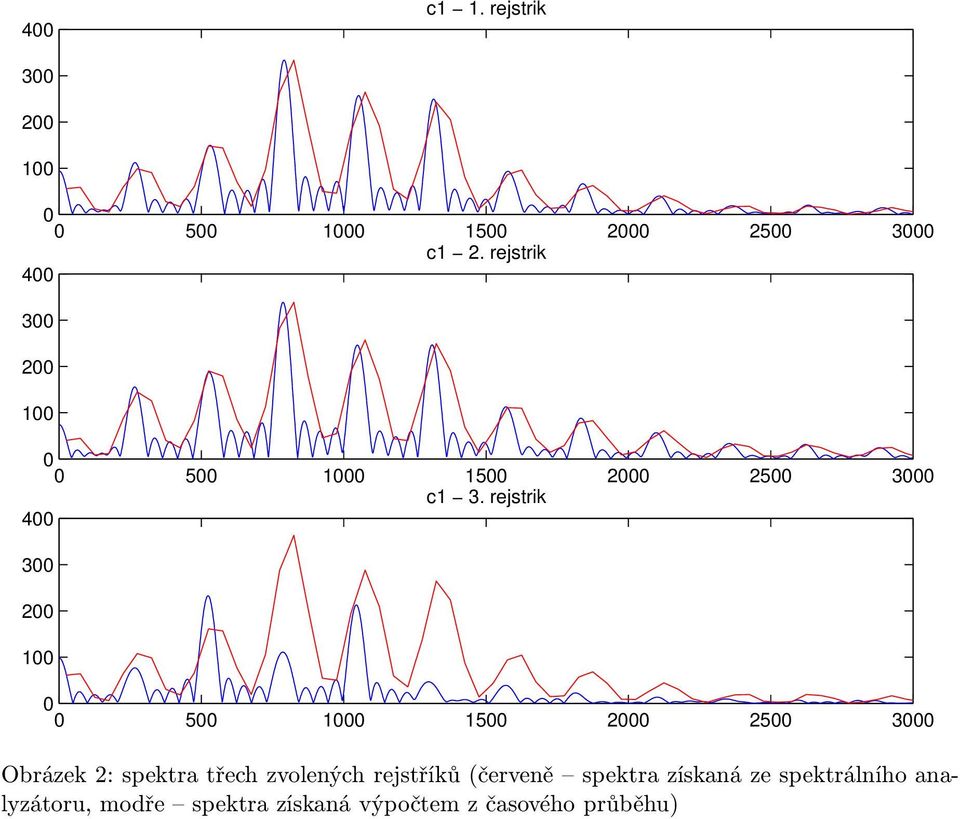

3 4 c1 1. rejstrik c1 2. rejstrik c1 3. rejstrik Obrázek 2: spektra třech zvolených rejstříků (červeně spektra získaná ze spektrálního analyzátoru, modře spektra získaná výpočtem z časového průběhu)

4 35 c1 15 c male c 6 velke C Obrázek 3: spektra tónu shodného rejstříku v různých oktávách (červeně spektra získaná ze spektrálního analyzátoru, modře spektra získaná výpočtem z časového průběhu)

5 Odlišné je však jejich zastoupení ve spektru. A právě zastoupení jednotlivých frekvenčních složek ovlivňuje výslednou barvu tónu. Mnohem zajímavější fakta však byla zjištěna při měření spekter stejného rejstříku v několika oktávách. Jak známo, o oktávu vyšší tón má dvojnásobnou základní frekvenci. Avšak neplatí, že by všechny harmonické složky byly prostým dvojnásobkem vyšších harmonických tónu o oktávu nižšího. Spektra o oktávu posunutých tónů se mohou ne nevýznamně lišit. Pro konstrukci EHN tak vyplývá jeden podstatný důsledek. Pro jeden rejstřík nelze zadefinovat spektrum jediného tónu, z něhož by se poté násobením a dělením frekvencí harmonických složek ve známých poměrech získávaly tóny ostatní. Je tedy nutné definovat spektra několika tónů různé výšky, ze kterých jsou pak dopočítávány tóny nejbližší. Je-li to možné je samozřejmě nejvhodnější zadefinovat pro každý rejstřík frekvenční charakteristiky všech dostupných tónů. V zadání nezmíněným bodem měření byla ještě syntetizace některého z měřených tónů na analogovém syntezátoru K-station. Musím konstatovat, že syntéza tónu, který by se alespoň vzdáleně podobal některému z naměřených, se nezdařila. Pochopení ovládání a zejména získání jisté zručnosti ovládání by zabralo několik dní, ne-li týdnů. Během části doby vyhrazené pro cvičení tak prakticky nebylo možné dosáhnout ani částečně uspokojivého výsledku.
