1 výkonové lasery fotona

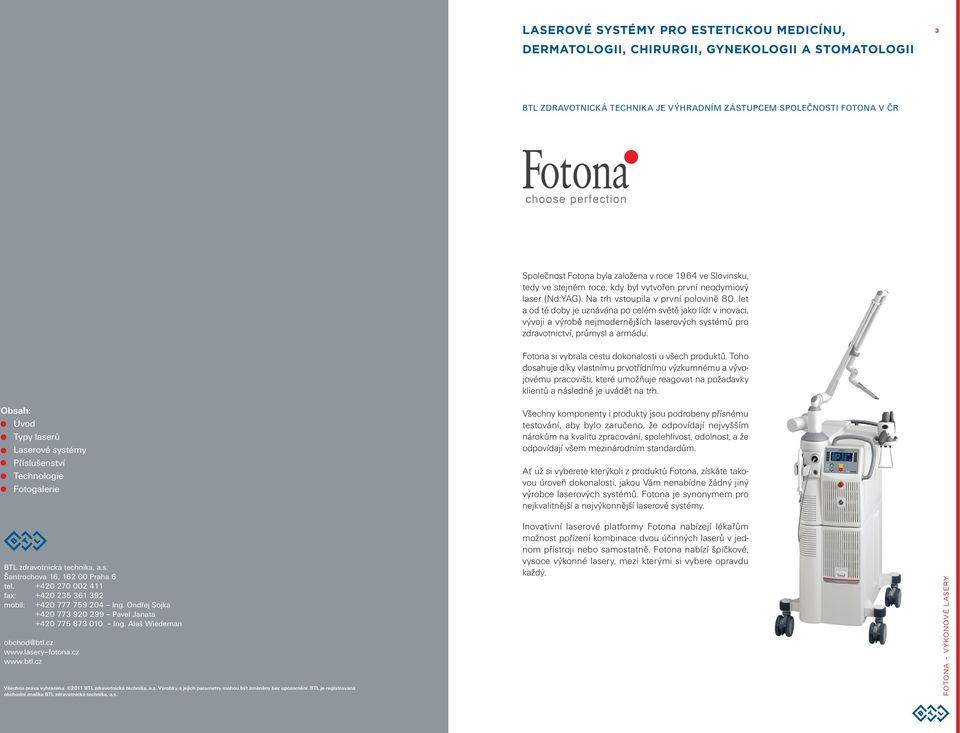

2 LASEROVÉ SYSTÉMY PRO ESTETICKOU MEDIcÍNU, DERMATOLOGII, chirurgii, gynekologii a stomatologii BTL zdravotnická technika JE výhradním zástupcem společnosti FOTONA V ČR Společnost Fotona byla založena v roce 1964 ve Slovinsku, tedy ve stejném roce, kdy byl vytvořen první neodymiový laser (Nd:YAG). Na trh vstoupila v první polovině 80. let a od té doby je uznávána po celém světě jako lídr v inovaci, vývoji a výrobě nejmodernějších laserových systémů pro zdravotnictví, průmysl a armádu. Fotona si vybrala cestu dokonalosti u všech produktů. Toho dosahuje díky vlastnímu prvotřídnímu výzkumnému a vývojovému pracovišti, které umožňuje reagovat na požadavky klientů a následně je uvádět na trh. Obsah: Úvod Typy laserů Laserové systémy Příslušenství Technologie Fotogalerie Všechny komponenty i produkty jsou podrobeny přísnému testování, aby bylo zaručeno, že odpovídají nejvyšším nárokům na kvalitu zpracování, spolehlivost, odolnost, a že odpovídají všem mezinárodním standardům. Ať už si vyberete kterýkoli z produktů Fotona, získáte takovou úroveň dokonalosti, jakou Vám nenabídne žádný jiný výrobce laserových systémů. Fotona je synonymem pro nejkvalitnější a nejvýkonnější laserové systémy. BTL zdravotnická technika, a.s. Šantrochova 16, Praha 6 tel fax: mobil: Ing. Ondřej Sojka Pavel Janata Ing. Aleš Wiedeman obchod@btl.cz fotona.cz Všechna práva vyhrazena BTL zdravotnická technika, a.s. Výrobky a jejich parametry mohou být změněny bez upozornění. BTL je registrovaná obchodní značka BTL zdravotnická technika, a.s. Inovativní laserové platformy Fotona nabízejí lékařům možnost pořízení kombinace dvou účinných laserů v jednom přístroji nebo samostatně. Fotona nabízí špičkové, vysoce výkonné lasery, mezi kterými si vybere opravdu každý.

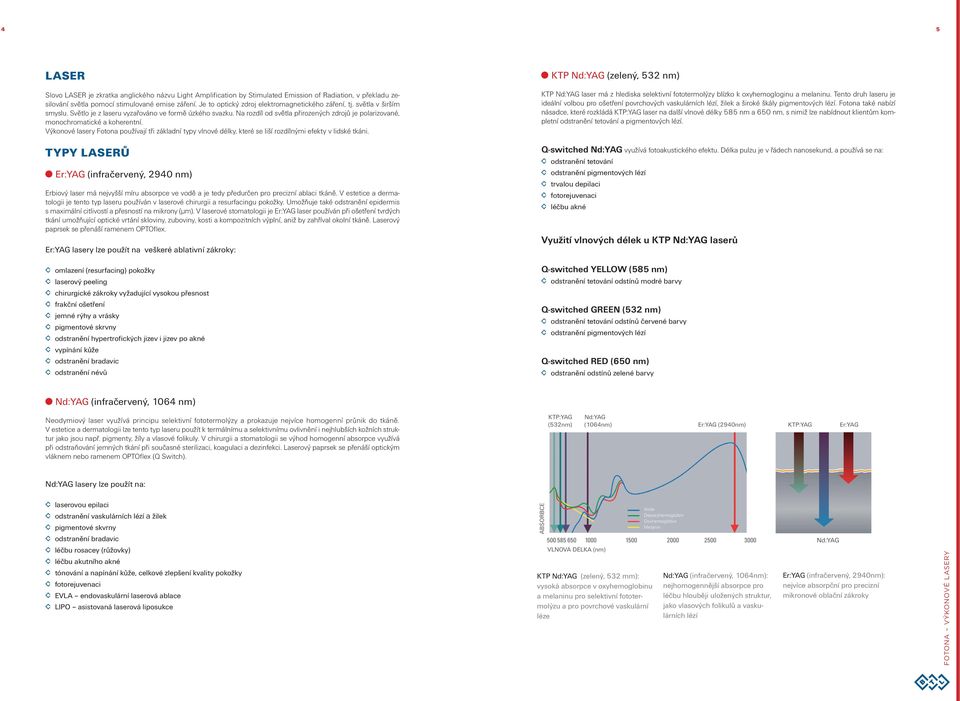

3 laser Slovo LASER je zkratka anglického názvu Light Amplification by Stimulated Emission of Radiation, v překladu zesilování světla pomocí stimulované emise záření. Je to optický zdroj elektromagnetického záření, tj. světla v širším smyslu. Světlo je z laseru vyzařováno ve formě úzkého svazku. Na rozdíl od světla přirozených zdrojů je polarizované, monochromatické a koherentní. Výkonové lasery Fotona používají tři základní typy vlnové délky, které se liší rozdílnými efekty v lidské tkáni. typy laserů Er:YAG (infračervený, 2940 nm) Erbiový laser má nejvyšší míru absorpce ve vodě a je tedy předurčen pro precizní ablaci tkáně. V estetice a dermatologii je tento typ laseru používán v laserové chirurgii a resurfacingu pokožky. Umožňuje také odstranění epidermis s maximální citlivostí a přesností na mikrony (µm). V laserové stomatologii je Er:YAG laser používán při ošetření tvrdých tkání umožňující optické vrtání skloviny, zuboviny, kosti a kompozitních výplní, aniž by zahříval okolní tkáně. Laserový paprsek se přenáší ramenem OPTOflex. Er:YAG lasery lze použít na veškeré ablativní zákroky: omlazení (resurfacing) pokožky laserový peeling chirurgické zákroky vyžadující vysokou přesnost frakční ošetření jemné rýhy a vrásky pigmentové skrvny odstranění hypertrofických jizev i jizev po akné vypínání kůže odstranění bradavic odstranění névů KTP Nd:YAG (zelený, 532 nm) KTP Nd:YAG laser má z hlediska selektivní fototermolýzy blízko k oxyhemogloginu a melaninu. Tento druh laseru je ideální volbou pro ošetření povrchových vaskulárních lézí, žilek a široké škály pigmentových lézí. Fotona také nabízí násadce, které rozkládá KTP:YAG laser na další vlnové délky 585 nm a 650 nm, s nimiž lze nabídnout klientům kompletní odstranění tetování a pigmentových lézí. Q-switched Nd:YAG využívá fotoakustického efektu. Délka pulzu je v řádech nanosekund, a používá se na: odstranění tetování odstranění pigmentových lézí trvalou depilaci fotorejuvenaci léčbu akné Využití vlnových délek u KTP Nd:YAG laserů Q-switched YELLOW (585 nm) odstranění tetování odstínů modré barvy Q-switched GREEN (532 nm) odstranění tetování odstínů červené barvy odstranění pigmentových lézí Q-switched RED (650 nm) odstranění odstínů zelené barvy Nd:YAG (infračervený, ) Neodymiový laser využívá principu selektivní fototermolýzy a prokazuje nejvíce homogenní průnik do tkáně. V estetice a dermatologii lze tento typ laseru použít k termálnímu a selektivnímu ovlivnění i nejhlubších kožních struktur jako jsou např. pigmenty, žíly a vlasové folikuly. V chirurgii a stomatologii se výhod homogenní absorpce využívá při odstraňování jemných tkání při současné sterilizaci, koagulaci a dezinfekci. Laserový paprsek se přenáší optickým vláknem nebo ramenem OPTOflex (Q Switch). KTP:YAG Nd:YAG (532nm) (1064nm) er:yag (2940nm) ktp:yag Er:YAG Nd:YAG lasery lze použít na: laserovou epilaci odstranění vaskulárních lézí a žilek pigmentové skvrny odstranění bradavic léčbu rosacey (růžovky) léčbu akutního akné tónování a napínání kůže, celkové zlepšení kvality pokožky fotorejuvenaci EVLA endovaskulární laserová ablace LIPO asistovaná laserová liposukce ABSORBCE Nd:YAG VLNOVÁ DÉLKA (nm) KTP Nd:YAG (zelený, 532 mm): vysoká absorpce v oxyhemoglobinu a melaninu pro selektivní fototermolýzu a pro povrchové vaskulární léze Voda Desoxyhemoglobin Oxyhemoglobin Melanin Nd:YAG (infračervený, 1064nm): nejhomogennější absorpce pro léčbu hlouběji uložených struktur, jako vlasových folikulů a vaskulárních lézí Er:YAG (infračervený, 2940nm): nejvíce absorpční pro precizní mikronové oblační zákroky

4 Platforma laserových systémů KOMBINOVANÉ LASERY Nd:YAG a Er:yag Esteticko chirurgické, dermatologické a gynekologické lasery Er:YAG Nd:YAG KTP Nd:YAG Scanner SP DYNAMIS Dynamis SP SP Dynamis je jediná platforma, která nabízí komplexní spektrum ošetření jak pro estetické, tak i pro chirurgické a gynekologické zákroky. V jediném přístroji jsou tak k dispozici nejvýkonnější Er:YAG a Nd:YAG lasery s možností připojení QCW Nd:YAG laseru pro lipolýzu (LIPO) a endovaskulární zákroky (EVLA). Spectro SP Dynamis XS XP Max QX Max Dynamis XP Spectro XP Focus XP-2 frakční ošetření nejvýkonnější Er:YAG and Nd:YAG lasery laserový peeling přídavný chirurgický QCW Nd:YAG laser vypínání kůže kompletní hloubkové a povrchové anti-aging terapie léčba akutního akné plnoformátové a frakční skenování laserová epilace Novel TURBO a V-Smooth technologie pigmentové skvrny pohodlná správa nastavení léčby jemné rýhy a vrásky bezdrátový nožní přepínač Vás zbaví změti FRAC3 rejuvenace kabelů v ordinaci* vaskulární léze a žilky léčba rosacey (růžovky) odstraňování bradavic EVLA endovaskulární laserová ablace LIPO laserová liposukce odstranění jizev hypertrofických a po akné Focus XP Er:YAG laser 2940 nm 3000 mj Stomatologické lasery Er:YAG Nd:YAG Diodový laser Scanner Lightwalker AT 20 W Pracovní módy (šířka pulzu) msp 100 µs SP 300 µs LP 600 µs vlp 1000 µs XLP 1500 µs SMOOTH 250 ms v-smooth pro S-Runner ms Fidelis AT Fidelis HT Velikost spotu Připojení scanneru 50 Hz 0.45 až 12 mm F-Runner* S-Runner* Fotona XD II Nd:YAG laser 50 J Rozsah šířky pulzu Velikost spotu Připojení scanneru 80 W 0.1 až 50 ms, QCW: 0.1 až 2 ms 0.5 až 75 Hz, QCW: až do 100 Hz 2 až 10 mm S-11*

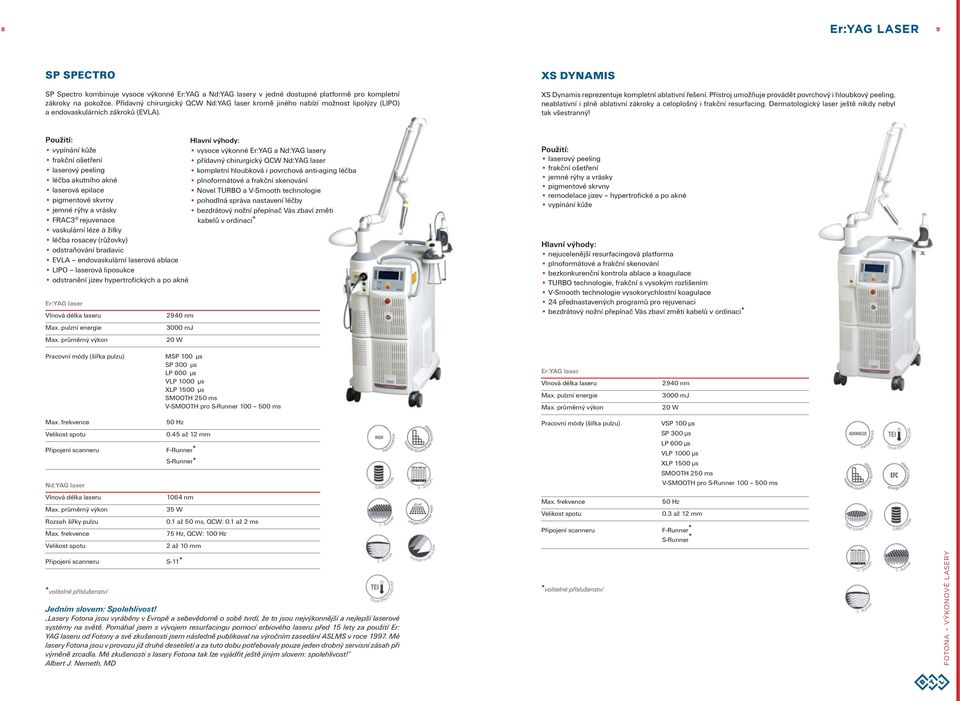

5 Er:YAG laser SP SPECTRO SP Spectro kombinuje vysoce výkonné Er:YAG a Nd:YAG lasery v jedné dostupné platformě pro kompletní zákroky na pokožce. Přídavný chirurgický QCW Nd:YAG laser kromě jiného nabízí možnost lipolýzy (LIPO) a endovaskulárních zákroků (EVLA). XS DYNAMIS XS Dynamis reprezentuje kompletní ablativní řešení. Přístroj umožňuje provádět povrchový i hloubkový peeling, neablativní i plně ablativní zákroky a celoplošný i frakční resurfacing. Dermatologický laser ještě nikdy nebyl tak všestranný! vypínání kůže vysoce výkonné Er:YAG a Nd:YAG lasery frakční ošetření přídavný chirurgický QCW Nd:YAG laser laserový peeling kompletní hloubková i povrchová anti-aging léčba léčba akutního akné plnoformátové a frakční skenování laserová epilace Novel TURBO a V-Smooth technologie pigmentové skvrny pohodlná správa nastavení léčby jemné rýhy a vrásky bezdrátový nožní přepínač Vás zbaví změti FRAC3 rejuvenace kabelů v ordinaci* vaskulární léze a žilky léčba rosacey (růžovky) odstraňování bradavic EVLA endovaskulární laserová ablace LIPO laserová liposukce odstranění jizev hypertrofických a po akné Er:YAG laser 2940 nm 3000 mj 20 W laserový peeling frakční ošetření jemné rýhy a vrásky pigmentové skrvny remodelace jizev hypertrofické a po akné vypínání kůže nejucelenější resurfacingová platforma plnoformátové a frakční skenování bezkonkurenční kontrola ablace a koagulace TURBO technologie, frakční s vysokým rozlišením V-Smooth technologie vysokorychlostní koagulace 24 přednastavených programů pro rejuvenaci bezdrátový nožní přepínač Vás zbaví změti kabelů v ordinaci* Pracovní módy (šířka pulzu) msp 100 µs SP 300 µs LP 600 µs vlp 1000 µs XLP 1500 µs SMOOTH 250 ms v-smooth pro S-Runner ms Er:YAG laser 2940 nm 3000 mj 20 W Velikost spotu Připojení scanneru Nd:YAG laser Rozsah šířky pulzu Velikost spotu 50 Hz 0.45 až 12 mm F-Runner* S-Runner* 35 W 0.1 až 50 ms, QCW: 0.1 až 2 ms 75 Hz, QCW: 100 Hz 2 až 10 mm Pracovní módy (šířka pulzu) vsp 100 µs SP 300 µs LP 600 µs vlp 1000 µs XLP 1500 µs SMOOTH 250 ms V-SMOOTH pro S-Runner ms Velikost spotu Připojení scanneru 50 Hz 0.3 až 12 mm F-Runner* S-Runner* Připojení scanneru S-11* Jedním slovem: Spolehlivost! Lasery Fotona jsou vyráběny v Evropě a sebevědomě o sobě tvrdí, že to jsou nejvýkonnější a nejlepší laserové systémy na světě. Pomáhal jsem s vývojem resurfacingu pomocí erbiového laseru před 15 lety za použití Er: YAG laseru od Fotony a své zkušenosti jsem následně publikoval na výročním zasedání ASLMS v roce Mé lasery Fotona jsou v provozu již druhé desetiletí a za tuto dobu potřebovaly pouze jeden drobný servisní zásah při výměně zrcadla. Mé zkušenosti s lasery Fotona tak lze vyjádřit ještě jiným slovem: spolehlivost! Albert J. Nemeth, MD

6 Nd:YAG lasery KOMBINOVANÝ LASER Nd:yag a ktp nd:yag XP MAX Pacienti žádají dokonalost: chtějí nejrychlejší, nejefektivnější a nejbezpečnější léčbu dostupnou na trhu. Fotona XP MAX je s výkonem 130 W a energií 120 J tím nejrychlejším a nejuniverzálnějším laserovým systémem na světě. FRAC3 rejuvenace laserové epilace tónování, vypínání a zlepšení textury kůže léčba akutního akné vaskulární léze žilky léčba rosacey (růžovky) odstraňování bradavic odstraňování pigmentace revoluční scanner nabízí maximální efektivitu a univerzálnost dva módy neomezené možnosti léčby technologie pro bezkonkurenční bezpečnost, preciznost a komfort pacientů bezdrátový nožní přepínač Vás zbaví změti kabelů v ordinaci* QX MAX Nejvyšší jednotlivá pulzní energie na trhu! QX MAX od Fotony odstraňuje všechny běžné tetovací barvy včetně pigmentace a ještě mnohem více! Dává Vám možnost nabízet rejuvenaci FRAC3, epilaci i vaskulární ošetření. QX MAX se pyšní nejvyšším výkonem a obsahuje unikátní vylepšení, která zákroky zefektivňují, usnadňují a zároveň je činí bezpečnějšími. QX MAX nabízí 5 laserů v 1 systému odstraňování tetování odstraňování pigmentových lézí FRAC3 rejuvenace tónování, vypínání a zlepšení textury kůže laserové epilace vaskulární léze a žilky léčba akutního akné 5 laserů v 1 systému nejvyšší energie jednotlivých pulzů pro větší efektivitu pokročilý výkon garantuje účinek na větší ploše OPTOflex rameno zvyšuje preciznost a přesnost během zákroku širší škála zákroků včetně FRAC3 bezdrátový nožní přepínač* Nd:YAG Laser 120 J Max. tok energie 600 J/cm² Maximální výkon 130 W Šířka pulzu ms 75 Hz Velikost spotu 2 20 mm Připojení scanneru S-11* rychlost pokrytí: 17 sec./42 cm 2 LASER TYPE Q-switched Q-switched Accelera Q-switched Q-switched infrared green infrared red yellow 532 nm 650 nm 585 nm Max. energie 1600 mj 600 mj 5 J 220 mj 340 mj (> záblesků) (> záblesků) Max. tok energie 12.7 J/cm J/cm J/cm 2 7 J/cm J/cm 2 10 Hz 10 Hz Hz 1 Hz 2 Hz Velikost spotu 2 8 mm 2 8 mm 2 8 mm 2 4 mm 2 4 mm Násadec R28 R28 r28 r650 r585 Je úžasné s ním pracovat XP MAX používám hlavně k epilaci, ale také pro rejuvenaci, léčbu akné a žilek. Je důležité vědět, že mohu ošetřovat všechny druhy kůže, zatímco dva módy ošetření poskytují neomezené možnosti v léčbě. Se skenerem S-11 se pracuje výborně, obzvláště při ošetřování velkých ploch. Zákroky jsou rychlejší, přesnější a méně únavné. Mojca Zaplotnik, RN, Studio MA Úžasný stroj! QX MAX je skvělý přístroj! Q-switched lasery používám již delší dobu a mým největším problémem byly poslední zbytky tetovací barvy, které ne a ne zmizet. Zmenšení velikosti bodu a zvýšení energie způsobilo strukturální změny. Při nastavení 8 mm a 3,2 J/cm 2 je QX MAX schopen bez sebemenších problémů odstranit barvu při zachování komfortu pacienta. Mimo to, s QX MAX provádím i rejuvenaci obličeje, kterou pacienti dobře snáší. Sachit Shah MD CCFP, BC LASER AND SKINCARE CLINIC, Surrey, B.C., Canada

7 12 13 XP DYNAMIS XP Dynamis je ideální volbou, pokud upřednostňujete rychlé a kvalitní ošetření bez kompromisů. Kombinace vysokého výkonu, neablativního dlouhého pulzu a chirurgického QCW Nd:YAG laseru nabízejí opravdu širokou škálu estetických zákroků. XP SPECTRO XP Focus je sestrojen tak, abyste se mohli specializovat na jeden specifický lukrativní zákrok a maximalizovat tak návratnost investice. Přesto však jeho technické vlastnosti nabízejí možnost použití u širšího spektra estetických (LIPO) a vaskulárních zákroků (EVLA). FRAC3 rejuvenace laserová epilace tónování, vypínání a zlepšení textury kůže pigmentační léze akutní akné vaskulární léze a žilky LIPO EVLA léčba rosacey (růžovky) odstranění bradavic přídavný chirurgický QCW Nd:YAG laser pokročilý scanner pro vyšší přesnost, rychlost a efektivitu podpora modality exkluzivní FRAC3 léčby vylepšená bezpečnost a účinnost pro všechny typy kůže pohodlný systém správy nastavení léčby bezdrátový nožní spínač* vaskulární léze žilky odstranění pigmentových skvrn léčba bradavic léčba rosacey (růžovky) léčba akutního akné tónování, vypínání a zlepšení textury kůže FRAC3 rejuvenace epilace laserem LIPO EVLA nejlepší technické specifikace ve své třídě zlatý standard mezi Nd:YAG lasery bezpečnější ošetření a výborné výsledky pokročilé funkce nabízející větší přesnost a komfort pro pacienty umožňuje použití FRAC3 léčby ideální pro začátky v laserové estetice rychlá návratnost investice bezdrátový nožní spínač* Nd:YAG laser Nd:YAG laser Rozsah šířky pulzu 50 J 80 W 0.1 až 50 ms, QCW: 0.1 až 2 ms Rozsah šířky pulzu Velikost spotu Připojení scanneru 35 W 0,1 až 50 ms, QCW: 0,1 až 2 ms 75 Hz, QCW: 100 Hz 2 až 10 mm S-11* 0.5 až 75 Hz, QCW: až do 100 Hz Velikost manuálních spotů 2 až 10 mm Připojení scanneru S-11*

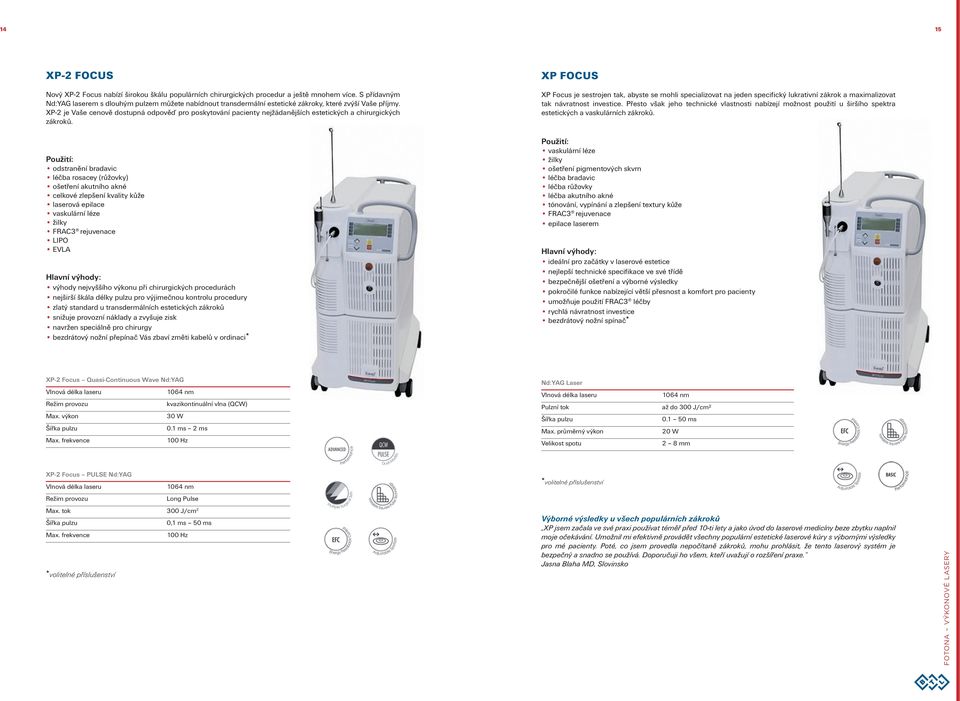

8 14 15 XP-2 FOCUS Nový XP-2 Focus nabízí širokou škálu populárních chirurgických procedur a ještě mnohem více. S přídavným Nd:YAG laserem s dlouhým pulzem můžete nabídnout transdermální estetické zákroky, které zvýší Vaše příjmy. XP-2 je Vaše cenově dostupná odpověď pro poskytování pacienty nejžádanějších estetických a chirurgických zákroků. odstranění bradavic léčba rosacey (růžovky) ošetření akutního akné celkové zlepšení kvality kůže laserová epilace vaskulární léze žilky FRAC3 rejuvenace LIPO EVLA výhody nejvyššího výkonu při chirurgických procedurách nejširší škála délky pulzu pro výjimečnou kontrolu procedury zlatý standard u transdermálních estetických zákroků snižuje provozní náklady a zvyšuje zisk navržen speciálně pro chirurgy bezdrátový nožní přepínač Vás zbaví změti kabelů v ordinaci* XP FOCUS XP Focus je sestrojen tak, abyste se mohli specializovat na jeden specifický lukrativní zákrok a maximalizovat tak návratnost investice. Přesto však jeho technické vlastnosti nabízejí možnost použití u širšího spektra estetických a vaskulárních zákroků. vaskulární léze žilky ošetření pigmentových skvrn léčba bradavic léčba růžovky léčba akutního akné tónování, vypínání a zlepšení textury kůže FRAC3 rejuvenace epilace laserem ideální pro začátky v laserové estetice nejlepší technické specifikace ve své třídě bezpečnější ošetření a výborné výsledky pokročilé funkce nabízející větší přesnost a komfort pro pacienty umožňuje použití FRAC3 léčby rychlá návratnost investice bezdrátový nožní spínač* XP-2 Focus Quasi-Continuous Wave Nd:YAG Režim provozu kvazikontinuální vlna (QCW) Max. výkon 30 W Šířka pulzu 0.1 ms 2 ms 100 Hz Nd:YAG Laser Pulzní tok Šířka pulzu Velikost spotu až do 300 J/cm² ms 20 W 2 8 mm XP-2 Focus PULSE Nd:YAG Režim provozu Long Pulse Max. tok 300 J/cm 2 Šířka pulzu 0,1 ms 50 ms 100 Hz Výborné výsledky u všech populárních zákroků XP jsem začala ve své praxi používat téměř před 10-ti lety a jako úvod do laserové medicíny beze zbytku naplnil moje očekávání. Umožnil mi efektivně provádět všechny populární estetické laserové kúry s výbornými výsledky pro mé pacienty. Poté, co jsem provedla nepočítaně zákroků, mohu prohlásit, že tento laserový systém je bezpečný a snadno se používá. Doporučuji ho všem, kteří uvažují o rozšíření praxe. Jasna Blaha MD, Slovinsko

9 kombinovaný STOMATOLOGICKÝ LASER Nd:YAG a Er:Yag lightwalker AT AT FIDELIS Je převratnou novinkou a nejúčinnějším laserem v oboru dentální medicíny. Kombinuje dvě nejlepší vlnové délky Nd:YAG a Er:YAG pro bezkompromisní stomatologii a přináší tak sebou maximální účinnost, bezpečnost, rychlost a neobyčejně široké využití. vrtání zubního kazu (přesné a nejefektivnější na trhu) přípravu dutinek a zubních povrchů čištění kanálků odstranění zubního kamene ošetření dásní dezinfekce a léčení dásní (tepelnými efekty Nd:YAG laseru) léčbu paradentózy (minimálně invazivní metoda + nastartování procesu hojení) bělení zubů (až 10x rychlejší metoda) naprosto nejrychlejší a nejúčinnější řezání každého typu tvrdé tkáně první systém na světě využívající scanner ošetřované oblasti VSP technologie přináší maximální bezpečnost díky rychlému nárůstu a poklesu energie pulsu systém QSP (quantum squere pulse) zajišťuje maximální přesnost řezu tkáně EFC systém měření a kontroly toku energie přispívá k bezpečnosti užívání grafický displej ukazuje účinky léčení speciální titanová rukojeť odolná proti častému používání i dezinfekci 40 přednastavených aplikací + volitelné příslušenství pro estetickou medicínu kratší a pohodlnější léčba pro pacienty (rychlost, žádný hluk, minimální krvácení) automatická detekce násadců, snadná manipulace, vestavěný sprej voda/vzduch Tato nejnovější platforma pro dentální praxi má množství funkcí, které Vám umožní pracovat rychleji a efektivněji výběr požadovaného nastavení je otázkou stisku jednoho tlačítka. Díky tomu budete moci rozšířit nabídku prováděných zákroků. Dejte nový rozměr Vaší dentální praxi a nabídněte zcela nový zážitek péče o chrup. AT Fidelis je systém, který v sobě kombinuje dva nejlepší dentální lasery k ošetření pevné tkáně s bezkonkurenčním komfortem, přesností a rychlostí. Můžete také rozšířit o dermatologický modul a používat jej pro estetické zákroky, účinné ošetření měkkých tkání a nejefektivnější desinfekci. vrtání zubního kazu příprava dutinek chirurgické zákroky na měkké tkáni desinfekce zubního kanálku ošetření dásní kyretáže odstranění zubního kamene vybělování chrupu dermatologicko-estetické indikace* prokazatelně nejrychlejší vrtací laser na světě rozšířený Er:YAG operační rozsah pro měkké tkáně dva nové módy pro snadnější volbu nastavení bezdrátový nožní přepínač Vás zbaví změti kabelů* dva nejlepší dentální lasery kombinované v jednom přístroji čtyři laserové léčebné metody, jeden přístroj plné spektrum ošetření měkkých i tvrdých tkání rozšiřitelné o estetické zákroky Er:YAG laser Pracovní módy (šířka pulzu) 2940 nm 1500 mj 20W MAX, QSP (do 120Hz) SSP 50 µs MSP 100 µs SP 300 µs LP 600 µs VLP 1000 µs 120 Hz Er:YAG laser 2940 nm Max. tok energie 48 J/cm 2 Pulzní energie od 0,02 J do 1,5 J 20 W Pracovní módy (šířka pulzu) SSP 50 µs MSP 100 µs SP 300 µs LP 600 µs VLP 1000 µs 50 Hz Nd:YAG laser Max. tok Výkon 300 J/cm² 10 J 15W Pracovní módy (šířka pulzu) msp 100 µs SP 180 µs vlp 650 µs Je to vynikající přístroj Vyzkoušel jsem všechny, avšak tento laser zdaleka překonává jakýkoliv laser dostupný na trhu. Řezání je neuvěřitelně rychlé a intuitivní. Investice se vrátí rychle díky tomu, že mohu obsloužit více klientů, než dříve. Navíc jsou velice spokojeni. Všestrannost, neopotřebovatelnost, fantastický účinek... takto bych vyjmenovávat dlouho. Nejdůležitější je, že toto pohádkové zařízení je tím nejlepším pro Vaše zákazníky. Dr. Mark Colonna, DDS Nd:YAG laser Max. tok 300 J/cm² 10 J Max. výkon 15 W Pracovní módy (šířka pulzu) vsp 100 µs SP 180 µs LP 320 µs Estetické módy Typ přenosu paprsku (15 a 25 ms) 100 Hz optické vlákno; 200 µm, 300 µm and 945 µm*

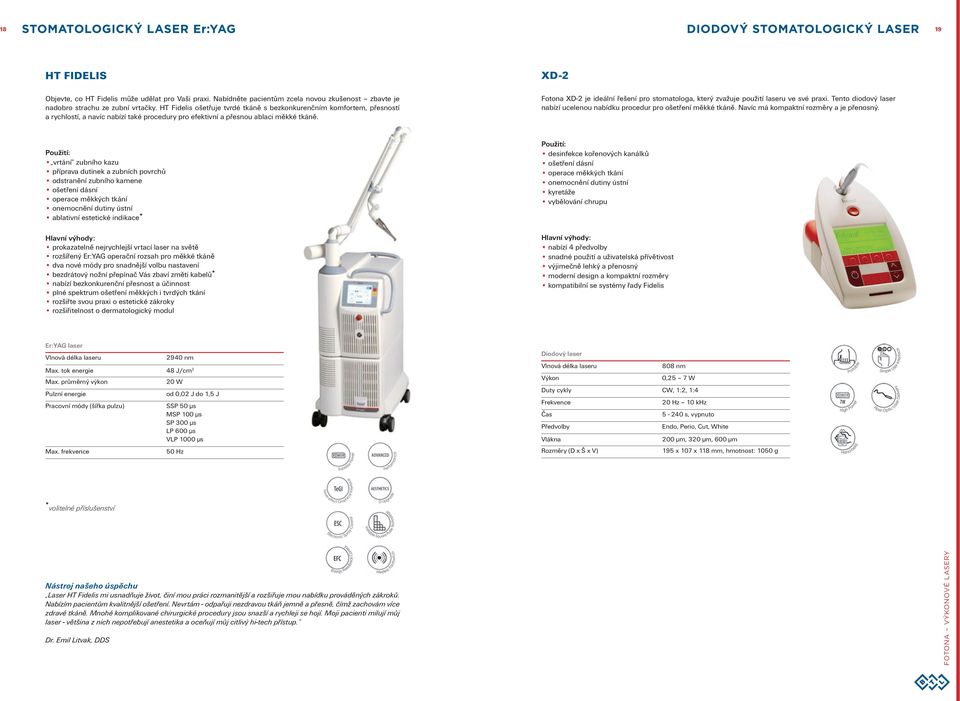

10 STOMATOLOGICKÝ LASER Er:Yag diodový stomatologický laser ht FIDELIS Objevte, co HT Fidelis může udělat pro Vaši praxi. Nabídněte pacientům zcela novou zkušenost zbavte je nadobro strachu ze zubní vrtačky. HT Fidelis ošetřuje tvrdé tkáně s bezkonkurenčním komfortem, přesností a rychlostí, a navíc nabízí také procedury pro efektivní a přesnou ablaci měkké tkáně. XD-2 Fotona XD-2 je ideální řešení pro stomatologa, který zvažuje použití laseru ve své praxi. Tento diodový laser nabízí ucelenou nabídku procedur pro ošetření měkké tkáně. Navíc má kompaktní rozměry a je přenosný. vrtání zubního kazu příprava dutinek a zubních povrchů odstranění zubního kamene ošetření dásní operace měkkých tkání onemocnění dutiny ústní ablativní estetické indikace* prokazatelně nejrychlejší vrtací laser na světě rozšířený Er:YAG operační rozsah pro měkké tkáně dva nové módy pro snadnější volbu nastavení bezdrátový nožní přepínač Vás zbaví změti kabelů* nabízí bezkonkurenční přesnost a účinnost plné spektrum ošetření měkkých i tvrdých tkání rozšiřte svou praxi o estetické zákroky rozšiřitelnost o dermatologický modul desinfekce kořenových kanálků ošetření dásní operace měkkých tkání onemocnění dutiny ústní kyretáže vybělování chrupu nabízí 4 předvolby snadné použití a uživatelská přívětivost výjimečně lehký a přenosný moderní design a kompaktní rozměry kompatibilní se systémy řady Fidelis Er:YAG laser 2940 nm Max. tok energie 48 J/cm 2 20 W Pulzní energie od 0,02 J do 1,5 J Pracovní módy (šířka pulzu) SSP 50 µs msp 100 µs SP 300 µs LP 600 µs vlp 1000 µs 50 Hz Diodový laser 808 nm Výkon 0,25 7 W Duty cykly cw, 1:2, 1:4 Frekvence 20 Hz 10 khz Čas s, vypnuto Předvolby endo, Perio, Cut, White Vlákna 200 μm, 320 μm, 600 μm Rozměry (D x Š x V) 195 x 107 x 118 mm, hmotnost: 1050 g * volitelné příslušenství Nástroj našeho úspěchu Laser HT Fidelis mi usnadňuje život, činí mou práci rozmanitější a rozšiřuje mou nabídku prováděných zákroků. Nabízím pacientům kvalitnější ošetření. Nevrtám - odpařuji nezdravou tkáň jemně a přesně, čímž zachovám více zdravé tkáně. Mnohé komplikované chirurgické procedury jsou snazší a rychleji se hojí. Moji pacienti milují můj laser - většina z nich nepotřebují anestetika a oceňují můj citlivý hi-tech přístup. Dr. Emil Litvak, DDS

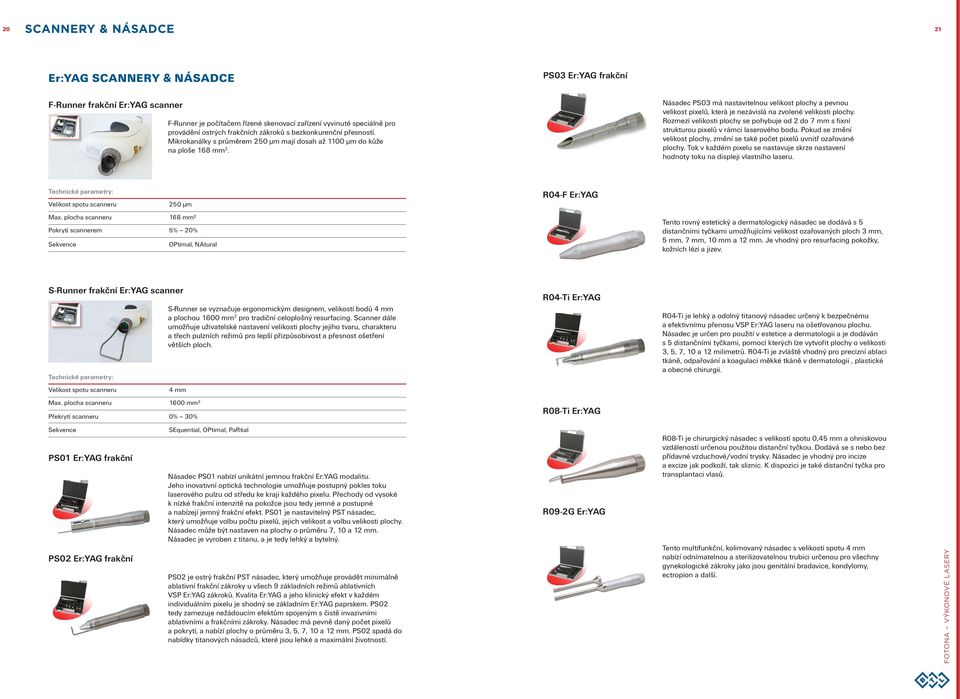

11 SCANNERY & NÁSADCE Er:YAG SCANNERY & NÁSADCE PS03 Er:YAG frakční F-Runner frakční Er:YAG scanner F-Runner je počítačem řízené skenovací zařízení vyvinuté speciálně pro provádění ostrých frakčních zákroků s bezkonkurenční přesností. mikrokanálky s průměrem 250 µm mají dosah až 1100 µm do kůže na ploše 168 mm 2. násadec PS03 má nastavitelnou velikost plochy a pevnou velikost pixelů, která je nezávislá na zvolené velikosti plochy. rozmezí velikosti plochy se pohybuje od 2 do 7 mm s fixní strukturou pixelů v rámci laserového bodu. Pokud se změní velikost plochy, změní se také počet pixelů uvnitř ozařované plochy. Tok v každém pixelu se nastavuje skrze nastavení hodnoty toku na displeji vlastního laseru. Technické parametry: Velikost spotu scanneru 250 μm Max. plocha scanneru 168 mm² Pokrytí scannerem 5% 20% Sekvence OPtimal, NAtural R04-F Er:YAG odstranění Tento rovný estetický a dermatologický násadec se dodává s 5 distančními tyčkami umožňujícími velikost ozařovaných ploch 3 mm, 5 mm, 7 mm, 10 mm a 12 mm. Je vhodný pro resurfacing pokožky, kožních lézí a jizev. S-Runner frakční Er:YAG scanner Technické parametry: Velikost spotu scanneru Max. plocha scanneru S-Runner se vyznačuje ergonomickým designem, velikostí bodů 4 mm a plochou 1600 mm 2 pro tradiční celoplošný resurfacing. Scanner dále umožňuje uživatelské nastavení velikosti plochy jejího tvaru, charakteru a třech pulzních režimů pro lepší přizpůsobivost a přesnost ošetření větších ploch. 4 mm 1600 mm² Překrytí scanneru 0% 30% R04-Ti Er:YAG R08-Ti Er:YAG r04-ti je lehký a odolný titanový násadec určený k bezpečnému a efektivnímu přenosu VSP Er:YAG laseru na ošetřovanou plochu. násadec je určen pro použití v estetice a dermatologii a je dodáván s 5 distančními tyčkami, pomocí kterých lze vytvořit plochy o velikosti 3, 5, 7, 10 a 12 milimetrů. R04-Ti je zvláště vhodný pro precizní ablaci tkáně, odpařování a koagulaci měkké tkáně v dermatologii, plastické a obecné chirurgii. Sekvence PS01 Er:YAG frakční PS02 Er:YAG frakční SEquential, OPtimal, PaRtial násadec PS01 nabízí unikátní jemnou frakční Er:YAG modalitu. Jeho inovativní optická technologie umožňuje postupný pokles toku laserového pulzu od středu ke kraji každého pixelu. Přechody od vysoké k nízké frakční intenzitě na pokožce jsou tedy jemné a postupné a nabízejí jemný frakční efekt. PS01 je nastavitelný PST násadec, který umožňuje volbu počtu pixelů, jejich velikost a volbu velikosti plochy. násadec může být nastaven na plochy o průměru 7, 10 a 12 mm. násadec je vyroben z titanu, a je tedy lehký a bytelný. PS02 je ostrý frakční PST násadec, který umožňuje provádět minimálně ablativní frakční zákroky u všech 9 základních režimů ablativních vsp Er:YAG zákroků. Kvalita Er:YAG a jeho klinický efekt v každém individuálním pixelu je shodný se základním Er:YAG paprskem. PS02 tedy zamezuje nežádoucím efektům spojeným s čistě invazivními ablativními a frakčními zákroky. Násadec má pevně daný počet pixelů a pokrytí, a nabízí plochy o průměru 3, 5, 7, 10 a 12 mm. PS02 spadá do nabídky titanových násadců, které jsou lehké a maximální životností. R09-2G Er:YAG r08-ti je chirurgický násadec s velikostí spotu 0,45 mm a ohniskovou vzdáleností určenou použitou distanční tyčkou. Dodává se s nebo bez přídavné vzduchové/vodní trysky. Násadec je vhodný pro incize a excize jak podkoží, tak sliznic. K dispozici je také distanční tyčka pro transplantaci vlasů. Tento multifunkční, kolimovaný násadec s velikostí spotu 4 mm nabízí odnímatelnou a sterilizovatelnou trubici určenou pro všechny gynekologické zákroky jako jsou genitální bradavice, kondylomy, ectropion a další.

12 22 23 R09-2, R09-3 Er:YAG R11 Er:YAG r09-2 je multifunkční, kolimovaný násadec s velikostí spotu 4 mm. doporučené použití je pro resurfacing pokožky a odstranění leukoplakie. násadec R09-3 má velikost spotu 5 mm, což umožňuje ošetření plochy o 7 mm2 větší než s násadcem R09-2. dermatologický rovný násadec R11 má proměnlivou velikost spotů od 2 do 7 mm a je obzvláště vhodný pro resurfacing pokožky, odstranění jizev a lézí. Tento násadec je také k dispozici jako součást Fidelis Aesthetic Upgrade balíčku pro dentální lasery řady Fidelis. Balíček nabízí dentálním pracovištím možnost nabídnout pacientům populární estetické obličejové procedury. Nd:YAG SCANNERY & NÁSADCE S-11 Nd:YAG Scanner Technické parametry: Plocha scanneru 42 cm 2 Velikosti spotů nd:yag Scanner S-11 je určen pro všechna ošetření Nd:YAG laserem. Tento scanner má maximální pokrytí 42 cm 2 spoty o velikosti 6 mm. délka i šířka skenované plochy může být snadno upravena joystickem k tomu určeným. Umožňuje překrývání spotů a připojení chlazení. Také rukojeť scanneru je plynule nastavitelná a to v rozmezí 90 až 55. všechny tyto vlastnosti zajišťují bezkonkurenční úroveň variability a maximální uživatelskou přívětivost. 3 mm, 6 mm a 9 mm R02-C Er:YAG stomatologický Přenos paprsku optické vlákno Bezkontaktní dentální násadec má pravoúhlé zakončení, velikost spotu 0,9 mm a vestavěnou trysku na vodu/vzduch. Doporučené použití je na dentální ablativní zákroky na tvrdé tkáni, jako např. vrtání zubního kazu, příprava dutinek a leptání zubní skloviny. R33 Nd:YAG násadec R33 má proměnlivou velikost spotu od 2 do 10 mm a umožňuje integraci vzduchového chlazení a je vhodný pro ošetření vaskulárních i pigmentových lézí, T3 rejuvenaci pokožky a permanentní epilaci. R14 Er:YAG (R14-C) stomatologický r14-c je dentální násadec s pravoúhlým zakončením s optickým vláknem a velikostí spotu 0,9 mm. Hlavice obsahuje nově vyvinutou integrovanou trysku pro lepší a účinnější přenos vody nebo vzduchu. násadec je určen pro odstraňování tvrdých dentálních tkání. R32 Nd:YAG násadec R32 je určen pro použití v pulzním módu s modelem XP-2. Velikost spotu je nastavitelná v rozmezí od 2 do 8 mm doporučené použití je pro léčbu vaskulárních a pigmentových lézí, T3 rejuvenaci pokožky a permanentní epilaci. R31 Nd:YAG násadec R31 má proměnlivou velikost spotu od 2 do 10 mm a je vhodný pro ošetření vaskulárních i pigmentových lézí, T3 rejuvenaci pokožky a permanentní epilaci. R24 Nd:YAG bělící násadec r24 je kolimovaný násadec s optickým vláknem s velikostí spotu 6 mm, který je určený pro bělící procedury s použitím Nd:YAG laseru. Násadec r24-b je kompatibilní s diodovým laserem XD-2 a podporuje optické vlákno o průměru 600 µm.

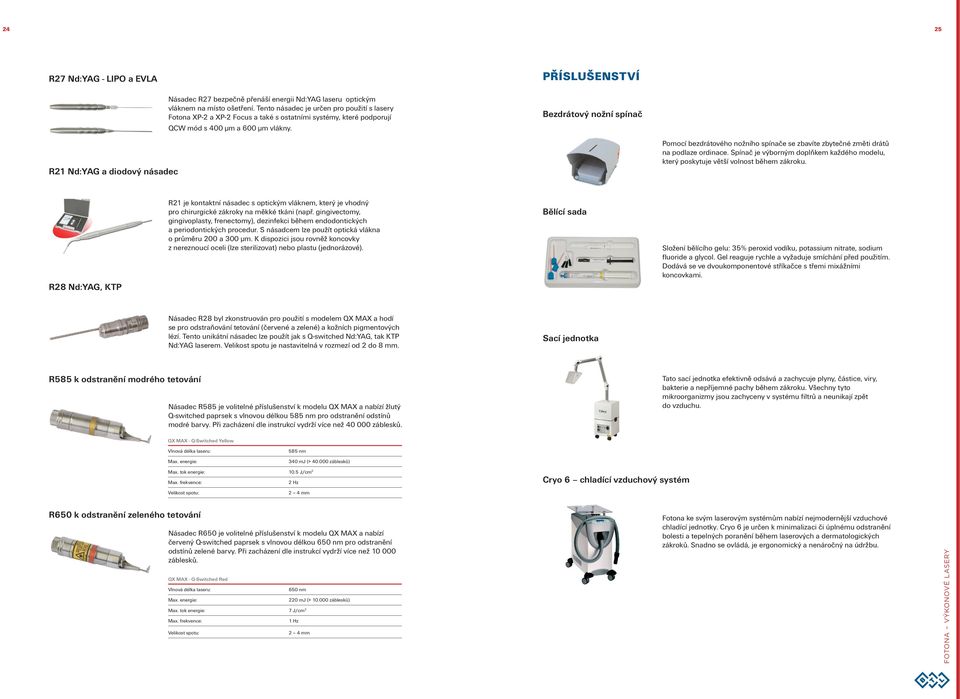

13 24 25 R27 Nd:YAG - LIPO a EVLA PŘÍSLUŠENSTVÍ násadec R27 bezpečně přenáší energii Nd:YAG laseru optickým vláknem na místo ošetření. Tento násadec je určen pro použití s lasery Fotona XP-2 a XP-2 Focus a také s ostatními systémy, které podporují QCW mód s 400 μm a 600 μm vlákny. Bezdrátový nožní spínač R21 Nd:YAG a diodový násadec Pomocí bezdrátového nožního spínače se zbavíte zbytečné změti drátů na podlaze ordinace. Spínač je výborným doplňkem každého modelu, který poskytuje větší volnost během zákroku. R28 Nd:YAG, KTP r21 je kontaktní násadec s optickým vláknem, který je vhodný pro chirurgické zákroky na měkké tkáni (např. gingivectomy, gingivoplasty, frenectomy), dezinfekci během endodontických a periodontických procedur. S násadcem lze použít optická vlákna o průměru 200 a 300 µm. K dispozici jsou rovněž koncovky z nereznoucí oceli (lze sterilizovat) nebo plastu (jednorázové). Bělící sada Složení bělícího gelu: 35% peroxid vodíku, potassium nitrate, sodium fluoride a glycol. Gel reaguje rychle a vyžaduje smíchání před použitím. dodává se ve dvoukomponentové stříkačce s třemi mixážními koncovkami. násadec R28 byl zkonstruován pro použití s modelem QX MAX a hodí se pro odstraňování tetování (červené a zelené) a kožních pigmentových lézí. Tento unikátní násadec lze použít jak s Q-switched Nd:YAG, tak KTP nd:yag laserem. Velikost spotu je nastavitelná v rozmezí od 2 do 8 mm. Sací jednotka R585 k odstranění modrého tetování násadec R585 je volitelné příslušenství k modelu QX MAX a nabízí žlutý Q-switched paprsek s vlnovou délkou 585 nm pro odstranění odstínů modré barvy. Při zacházení dle instrukcí vydrží více než záblesků. Tato sací jednotka efektivně odsává a zachycuje plyny, částice, viry, bakterie a nepříjemné pachy během zákroku. Všechny tyto mikroorganizmy jsou zachyceny v systému filtrů a neunikají zpět do vzduchu. QX MAX - Q-Switched Yellow : Max. energie: 585 nm 340 mj (> záblesků) Max. tok energie: 10.5 J/cm 2 : 2 Hz Cryo 6 chladící vzduchový systém Velikost spotu: 2 4 mm R650 k odstranění zeleného tetování násadec R650 je volitelné příslušenství k modelu QX MAX a nabízí červený Q-switched paprsek s vlnovou délkou 650 nm pro odstranění odstínů zelené barvy. Při zacházení dle instrukcí vydrží více než záblesků. QX MAX - Q-Switched Red : Max. energie: 650 nm Max. tok energie: 7 J/cm 2 : Velikost spotu: 220 mj (> záblesků) 1 Hz 2 4 mm Fotona ke svým laserovým systémům nabízí nejmodernější vzduchové chladící jednotky. Cryo 6 je určen k minimalizaci či úplnému odstranění bolesti a tepelných poranění během laserových a dermatologických zákroků. Snadno se ovládá, je ergonomický a nenáročný na údržbu.

14 26 27 TECHNOLOGIE VSP Technologie (Variable Square Pulse): Výkon, přesnost a bezpečnost Fotona posunula hranice přesnosti a bezpečnosti laserových zákroků o krok dále díky vlastní patentované VSP technologii. Tato technologie umožňuje lékaři přesně kontrolovat délku trvání pulzu a jeho tok v závislosti na požadavcích zákroku. VSP je technologie čtvercově tvarovaných pulzů (Variable Square Pulse technology), která eliminuje pomalý nárůst a pokles tvaru křivky laserového pulzu. Tento jev je běžný u technologicky méně vyspělých laserových platforem, kde se laserová energie nekontrolovatelně mění v teplo. Vzniká tak riziko nechtěných efektů a snižuje se tím i efektivita prováděného zákroku. Naopak různé módy VSP technologie nabízejí možnost jak snadno, přesně a efektivně ošetřit různé typy tkání bez nechtěného zahřívání okolní tkáně. STANDARDNÍ LASEROVÁ TECHNOLOGIE ENERGIE LASEROVÉHO PULSU ČAS (µs) Pomalý náběh Dlouhý doběh VSP TECHNOLOGIE FOTONA Porovnání průběhu pulzu jiných výrobců a VSP technologie společnosti Fotona ENERGIE LASEROVÉHO PULSU ČAS (µs) Pixel Screen technologie pro perfektní vyhlazování pokožky Pixel Screen technologie (PST) pracuje s Er:YAG laserem a vytváří matici mikro paprsků, aniž by byla ovlivněna kvalita původního laserového paprsku. Fotona nabízí kompatibilní násadce pro širší škálu frakčních efektů. PST je k dispozici u všech deseti režimů a umožňuje provádět více jak 20 léčebných programů s jediným PST násadcem. Minimální invazivnost při této technologii přispívá k rychlejšímu hojení a podstatně redukuje dobu potřebnou k rekonvalescenci. Technologie V-SMOOTH nový dlouhý pulz pro rychlejší koagulaci V-SMOOTH (zkratka pro Variable Smooth) je nová metoda léčby a nejnovější vylepšení k uznávanému SMOOTH módu pro koagulaci a minimálně ablativní rejuvenaci pokožky. V-SMOOTH je založena na speciální technologii rychlého skenování, která je vlastní Er:YAG scanneru S-Runner. SMOOTH mód nabízí pulz o fixní délce 250 ms, zatímco V- SMOOTH nabízí proměnlivé časování pulzů v délce od 100 ms do 500 ms. Toto rozmezí umožňuje lékaři upravit si hloubku koagulace tak, aby co nejpřesněji odpovídala danému zákroku. TURBO technologie TURBO technologie vyšle rychlou sekvenci identických pulzů do stejného místa. Tím se zpřesní ablační hloubka a vytvoří se jasněji definované/rozpoznatelné mikrokanálky. TURBO technologie umožňuje řídit se heslem, že méně je někdy více, čímž se maximalizují efekty i těch nejkonzervativnějších nastavení u Er:YAG zákroků. Technologie OPTOflex 3D Gaussův profil paprsku ostatních výrobců Technologie zpětné energetické kontroly (Energy Flow Control EFC) 3D zobrazení profilu paprsku: Top-Hat profil laserů Fotona Díky digitální regulaci energie v reálném čase je energie každého pulzu neustále upravována tak, aby odpovídala zvolenému nastavení. Tímto se předchází nekontrolované ztrátě energie, která je běžná u technologicky méně vyspělých laserových systémů, a zajišťuje tak precizní a účinný provoz při každém použití přístroje. EFC technologie zajišťuje takovou úroveň bezpečnosti, které v současné době jiní výrobci nemohou konkurovat. Navíc díky EFC technologii není potřeba provádět náročnou manuální kalibraci po každém zapnutí přístroje přístroj se kalibruje automaticky. Patentované rameno OPTOflex se používá pro přenos laserových paprsků Er:YAG a Nd:YAG laseru do pokožky. Je konstruováno tak, aby efektivně přenášelo paprsek bez energetických ztrát nebo bez ovlivnění vlastností laserového paprsku. Díky ergonomickému designu násadec přirozeně kopíruje pohyby ruky a tím maximalizuje přesnost ošetření. Výkon Pokles energie během procedury Čas Výkon Konstantní energie Čas Kvazi-kontinuální vlna (QCW, Quasi-Continuous Wave) Tato technologie umožňuje Nd:YAG laseru dodávat laserovou energii v rychle se opakujících pulzech s nejvyšším výkonem, které zaručují maximální léčebné účinky. Ve spojení s VSP technologií je tak k dispozici širší škála doby trvání pulzu, která poskytuje lepší celkovou kontrolu nad procedurami a tím i nad výsledným efektem. VSP Nd:YAG laser se používá v QCW módu k přímému uzavření cév zevnitř ven. Energie Nd:YAG laseru je přenášena přímo do cévy optickým vláknem díky speciálním chirurgickým nástavcům.

15 Fotogalerie 28 před 29 po EVLA Endovaskulární laserová ablace EVLA má minimální vedlejší efekty v porovnání s ostatními chirurgickými metodami a pacienti tak mohou opět chodit bezprostředně po operaci. Zákrok může být prováděn pouze ambulantně a obvykle postačí lokální anestezie. Princip EVLA terapie spočívá v ablaci a fotokoagulaci vnitřku cévy způsobenou tepelným efektem laseru. Při zákroku se zavede optické vlákno do cévy a při vytahování jsou emitovány laserové pulzy, které mají za následek zničení cévních stěn a tedy i její uzavření. Tato procedura má 99% účinnost při první aplikaci, je daleko méně invazivní než tradiční metody odebírání cév, má méně vedlejších efektů a proces hojení je rychlejší. Energie QCW Nd:YAG laseru je aplikována skrze optické vlákno přímo do cévy, kterou efektivně a permanentně uzavře. Odstranění jizev po akné: Er:YAG (2940 nm) před po LIPO Laserová lipolýza Laserová lipolýza je nejšetrnější invazivní dostupná liposukční metoda v estetické medicíně. Paprsek Nd: YAG laseru emitovaného v QCW módu je přenášen tenkým optickým vláknem v kanyle, která se zasune skrz velmi malý řez do ošetřované oblasti. Účinnost zákroku je zajištěna díky homogenní absorpci Nd:YAG laseru v tělesných chromoforech. Adipocyty zahříváním nabobtnají, prasknou a vytvoří tekutou vrstvu tukové emulze, která je následně tělem absorbována, nebo ji lze mechanicky odsát. Zároveň s rozpouštěním tuku napomáhá laser zpevňovat okolní pokožku, jelikož tepelná energie vyvolá tvorbu nového kolagenu. Tímto způsobem se pokožka snáze adaptuje na změny vyvolané lipolýzou, než po klasické liposukci. Léčba růžovky: Nd:YAG () před po Laserová energie se dopravuje přímo do podkožního tuku skrze optické vlákno uložené v kanyle. Energie je následně absorbována adipocyty a přeměňuje se na teplo, adipocyty teplem nabobtnají a nakonec prasknou. Jak se kanyla s vláknem vytahuje, zůstává po ní tekutá tuková emulze, kterou tělo absorbuje nebo ji lze odsát. FRAC3 revoluce v neablativní rejuvenaci Léčba akutního akné: Nd:YAG () a) rovnoměrné ošetření laserem b) 2D frakční ošetření c) inovované 3D ošetření FRAC3 před Odstranění keloidů: Er:YAG (2940 nm) po FRAC3 je revoluční metoda pro omlazování pokožky a anti-aging. Efektu se dosahuje pouze díky extrémně krátkým Accelera Nd:YAG pulzům, které vytvoří trojrozměrnou matici, zatímco ostatní používané metody jsou pouze dvourozměrné. Pulzy tak pronikají do epidermis a dermis, kde způsobí lokální poškození hlavně v místech s miniaturními defekty/nedokonalostmi, zatímco okolní tkáň zůstává nepoškozená. Intenzita léčby je tak minimalizována při zachování maximální efektivity zákroků. Tato skutečnost navíc nabízí výhodu oproti konkurenci z hlediska času potřebného k rekonvalescenci. Efektivitu lze dále optimalizovat pomocí scanneru S-11, který zákroky zrychlí a zpřesní.

16 30 před po Odstranění strií: Frakční Er:YAG před po Epilace: Nd:YAG () před po Stomatologický zákrok: Er:YAG (2940 nm) před po EVLA endovaskulární laserová ablace: Nd:YAG ()
