1 Power Desk - D Power Desk - DMX Power Desk - 400

2

3 1. Informace o normách Zakoupená lampa splňuje směrnice 73/23/CEE ve shodě s normami EN a EN Štítky umístěné po stranách lampy obsahují následující informace: Model Maximální napájecí napětí ve voltech (V) Maximální výkon lampy ve W. Informace pro nalezení pozice 0Q při zaměření šipky nahoru. Instrukce pro speciální použití. Minimální vzdálenost od hořlavého materiálu. Technická pomoc Jednotky Desk a Power Desk vyžadují minimální údržbu a technickou asistenci. Problémy V případě, že bude mít zařízení poruchu při provozu při normálním napětí, normálních teplotních podmínkách a při správné instalaci, kontaktujte technické oddělení FOMEI nebo nejbližšího distributora. V případě poruchy zašlete výrobek do odborného servisu Fomei. 2. Popis technického vybavení Popis Modely L W H Power Desk-D 380 mm 1320 mm 380 mm 13 kg 1350 x 500 x 300 mm Power Desk-DMX 380 mm 1320 mm 380 mm 13 kg 1350 x 500 x 300 mm Power Desk mm 1250 mm 700 mm 26 kg 1300 x 750 x 200 mm L: Délka. W: Šířka. H: Výška (mm). Weight:. Rozměry balení 3

4 Popis 1 Rameno pro upevnění na stojan 2 Klapky pro regulaci toku světla 3 Box s předřadníky a deskou elektroniky 4 Voštinová mřížka pro rozptyl světla 5 Eretační kloub pro nastavení náklonu světla 6 Opěrka pro fluorescenční trubice 7 Objímky pro fluorescenční trubice 8 Ovládací panel 9 Aretační šroub pro uchycení na stojan 3. Instalace Instalace lampy Před vložením fluorescenční trubice nebo výměnou vždy odpojte světlo ze sítě. Po vyjmutí světla ze sítě uvolněte opatrně trubici z držáku a poté ji vyjměte. Novou trubici vložte do držáku a poté ji vložte do držáku na opačném konci. Poté s trubicí pootočte. POZOR: V případě viditelného poškození fluorescenční trubici vyjměte. 4

5 Porucha světla Desk Každý elektronický předřadník ovládá dvě trubice. Pokud je trubice porouchaná nebo vyjmutá, předřadník, který tuto trubici napájí přestane fungovat a tak se druhá trubice napájení tímto předřadníkem vypne. Aby zařízeni opět fungovalo správně, trubici je třeba vyměnit dle výše uvedeného postupu. Typy fluorescenčních trubic Kód výrobce W Světelný tok Patice Životnost Teplota barvy F40T12Cinema 32 GE G O - K F40T12 Cinema 55 GE G O - K Aretační rameno Pro montáž světla na stojan je třeba nastavit aretační rameno tak, jak je naznačeno na obrázku. Instalace světla Před instalací svítidla je třeba pečlivě zvážit výběr prostředí do kterého budete zařízení instalovat. Způsoby upevnění světla: 1. C clip pro zavěšení na trubky do průměru 51 mm nebo pomocí aretačního ramene upevnit do stojanu LS-16S nebo LS-19S. VAROVÁNÍ! Světlo neinstalujte na hořlavé povrchy. Minimální vzdálenost od hořlavého povrchu, do které je třeba světlo nainstalovat je vytištěna na štítcích umístěných na světle. VAROVÁNÍ! - Světlo je vyrobeno pro vnitřní použití. Světlo je nutně nainstalovat na suchá místa. - Instalaci, údržbu, opravy a výměnu komponentů tohoto výrobku může provádět pouze vyškolený personál a to v souladu s bezpečnostními normami platnými v zemi, kde se výrobek používá. - Při instalaci je nutné použít bezpečnostní kabely nebot světlo je třeba upevnit pomocí bezpečnostních kabelů jako druhotné podpory. Bezpečnostní kabel se dodává jako standardní prislušenství a je součástí světla. 5

6 Instrukce pro použití a upevnění bezpečnostního kabelu nebo řetězu Rozviňte bezpečnostní kabel a jeden jeho konec provlečte závěsným třmenem a pokračujte přes trubku či element, na který je reflektor připevněn, obvykle pomocí C příchytky. Konce bezpečnostního kabelu jsou spojeny pomocí kovového zámku. Bezpečnostní kabel musí spojovat třmen projektoru s trubkou, ke které je reflektor připevněn pomocí C příchytky. Příkon energie Světlo bylo navrženo pro maximální napětí 240 V. Napájecí kabel splňuje normu IEC Ventilace Zařízení je nutné instalovat tak, že ventilační prostory (vstup a výstup vzduchu) umožňují plnou ventilaci vzduchu a brání přehřátí komponentů zařízení. Elektroinstalace Kabely výstupního okruhu reostatu a napájecí kabely studiových svítidel nepokládejte paralelně vedle kabelů digitálního ovládání. Vysokofrekvenční šum produkovaný kabely okruhu reostatu může rušit kontrolní signál. Napájecí kabely jakéhokoli svítidla nepodkládejte do stejných šachet jako řídící elektroinstalaci DMX. Stíněný kabel neměňte za kabel nestíněný. Jakákoli změna kapacity na přenosovém vedení může způsobit problémy v kontrolním signálu. Instrukce pro ovládání pomocí DMX protokolu platí pro světlo Power Desk-DMX a Power Desk-400. DIGITÁLNÍ / MANUÁLNÍ OVLÁDÁNÍ Tlumení tohoto modelu svítidla lze ovládat dvěma na sobě nazávislými způsoby: Digitální nebo manuální ovládání. Viz kapitola 4 - Provozní charakteristiky. Protokol Svítidla mají konektory a digitální ovládání pro příjem a dekódování multiplexového signálu odpovídajícího normě USITT DMX-512 (1990) (Digital Multiplexed-512 reostaty). Svítidla je možné nakonfigurovat pro dekódování informací jakéhokoli kanálu od 1 až po 512, což poskytuje maximální pružnost v používání studiových svítidel s jakoukoli konzolou a ostatními typy systémů DMX

7 Řídící elektroinstalace multiplexu Výstupní konektor. Konektor N O - Signal Popis 1 GND Společný (stínění) 2 DATA 1- Data1 doplňující 3 DATA 1+ Data 1 4 DATA 2- Data 2 doplňující volitelný 5 DATA 2+ Data 2 volitelný DATA1+ a DATA1- musí být zapojeny do kroucené dvojlinky. GND musí být zapojena do stínění kabelu. Kabel musí být typu BELDEN 9841, 9842 nebo podobný. Jakýkoli kabel schválený pro RS 422 enbo RS 485 lze také použít. Elektrické charakteristiky aplikované na normu RS 485 jsou aplikované na vedení DMX, například charakteristika ovladačů a čidel, náboje vedení, konfigurace vícebodového zapojení a délky vedení. Adresování DMX pro každé svítidlo Signál kanálu, na který musí svítidlo reagovat, je nakonfigurován z digitálního ovládacího panelu. Každé svítidlo je třeba nakonfigurovat ke čtení signálu prvního kanálu na základě požadované konfigurace. Každé svítidlo je zcela nezávislé na druhém. Mohou být nakonfigurovány tak, že stejné číslo kanálu aktivuje dvě svítidla. Toto jsou konzoly s druhým signálním vedením. Svítidla připojená k tomuto vedení je nutné brát jako oddělený systém. První svítidlo druhého vedení je nutné nakonfigurovat jako číslo 1, a to bude reagovat na kanál Provozní charakteristiky Tato kapitola se zabývá základními charakteristikami provozu svítidel Desk a Power Desk. Typy ovládání Svítidla Desk a Power Desk jsou dostupné ve dvou různých provedeních v závislosti na řízení tlumení: ŘÍZENÍ TLUMENÍ (ŘÍZENÍM FÁZE) DIGITÁLNÍ / MANUÁLNÍ OVLÁDÁNÍ ŘÍZENÍ TLUMENÍ (ŘÍZENÍ FÁZE) Tato svítidla se liší v tlumení na základě výstupního napětí reostatu, ke kterému jsou připojeny: jsou připojeny napřímo ke klasickým systémům tlumení bez nutnosti přehřívání dalších okruhů. Mnohá svítidla je možné zapojit pouze k jednomu reostatu s uvážením výkonové kapacity reostatu. Staré reostaty používající vazbu na impluzní transformátor se nesmí používat 7

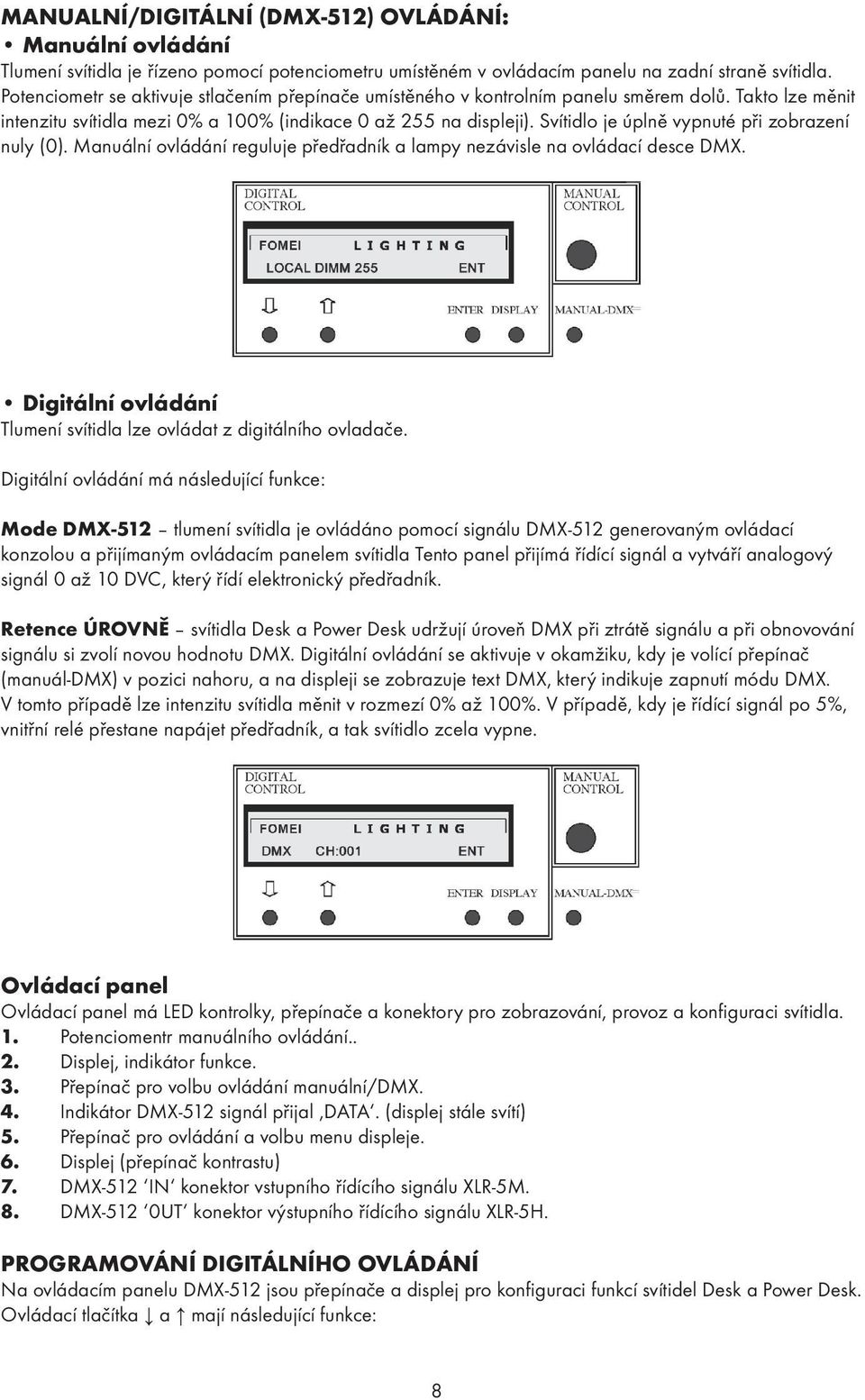

8 MANUALNÍ/DIGITÁLNÍ (DMX-512) OVLÁDÁNÍ: Manuální ovládání Tlumení svítidla je řízeno pomocí potenciometru umístěném v ovládacím panelu na zadní straně svítidla. Potenciometr se aktivuje stlačením přepínače umístěného v kontrolním panelu směrem dolů. Takto lze měnit intenzitu svítidla mezi 0% a 100% (indikace 0 až 255 na displeji). Svítidlo je úplně vypnuté při zobrazení nuly (0). Manuální ovládání reguluje předřadník a lampy nezávisle na ovládací desce DMX. Digitální ovládání Tlumení svítidla lze ovládat z digitálního ovladače. Digitální ovládání má následující funkce: Mode DMX-512 tlumení svítidla je ovládáno pomocí signálu DMX-512 generovaným ovládací konzolou a přijímaným ovládacím panelem svítidla Tento panel přijímá řídící signál a vytváří analogový signál 0 až 10 DVC, který řídí elektronický předřadník. Retence ÚROVNĚ svítidla Desk a Power Desk udržují úroveň DMX při ztrátě signálu a při obnovování signálu si zvolí novou hodnotu DMX. Digitální ovládání se aktivuje v okamžiku, kdy je volící přepínač (manuál-dmx) v pozici nahoru, a na displeji se zobrazuje text DMX, který indikuje zapnutí módu DMX. V tomto případě lze intenzitu svítidla měnit v rozmezí 0% až 100%. V případě, kdy je řídící signál po 5%, vnitřní relé přestane napájet předřadník, a tak svítidlo zcela vypne. Ovládací panel Ovládací panel má LED kontrolky, přepínače a konektory pro zobrazování, provoz a konfiguraci svítidla. 1. Potenciomentr manuálního ovládání.. 2. Displej, indikátor funkce. 3. Přepínač pro volbu ovládání manuální/dmx. 4. Indikátor DMX-512 signál přijal DATA. (displej stále svítí) 5. Přepínač pro ovládání a volbu menu displeje. 6. Displej (přepínač kontrastu) 7. DMX-512 IN konektor vstupního řídícího signálu XLR-5M. 8. DMX-512 0UT konektor výstupního řídícího signálu XLR-5H. PROGRAMOVÁNÍ DIGITÁLNÍHO OVLÁDÁNÍ Na ovládacím panelu DMX-512 jsou přepínače a displej pro konfiguraci funkcí svítidel Desk a Power Desk. Ovládací tlačítka a mají následující funkce: 8

9 Jedno stlačení znamená posun o krok dopředu. Stlačení na dobu delší nežli 0,5 sekundy se posun o krok dopředu neustále opakuje. Programovací sekvence je popsána níže: Adresování DMX-512 Pro změnu příjmu adresy DMX-512 se řiďte následujícími kroky: 1. Přesvědčte se, že svítidlo je v digitálním nebo DMX módu. 2. Stiskněte ENTER a zvolte požadované směrování pomocí UP / DOWN. Jakmile jste zvolili směr, stiskněte ENTER. 3. Inhed pro stisknutí ENTER zařízení začíná přijímat DMX s novým směrování a automaticky se vrátí do hlavního menu s novou hodnotou směrování. 4. Při příjmu signálu DMX bude světlo displeje rozsvíceno. DMX menu Hlavní menu Udržování úrovně Svítidla Studio udržují úroveň DMX tak, že při ztrátě signálu DMX zůstává výstup svítidel na výstupní úrovni v okamžiku, kdy došlo k úplné ztrátě signálu. Úrovně jsou udržovány až do okamžiku nového příjmu DMX signálu. Tato funkce je užitečná v případě poruch na konzoly nebo vedení DMX, a poskytuje čas pro vyřešení problému bez nutnosti udržování výstupní úrovně. Udržování DMX se aktivuje automaticky a není potřeba žádné konfigurace. Čištění Pro lepší funkci tlumení svítidla je nutné udržovat reflektor a lampu v čistotě. Pro vyčištění zařízení odpojte od napájení a odstraňte lampy dle popisu v Kapitole 3 - INSTALACE. Poté vyčistěte reflektory a lampy pomocí suchého hadru. Vložte lampy zpět, a zařízení bude znovu perfektně fungovat. Ostření a regulace Pro změnu naklonění svítidla povolte lehce postranní knoflíky (viz 5 v popisu), než je možné se svítidlem pohnout; svítidlo posuňte do požadovaného naklonění a utáhněte knoflíky. Pro otáčení svítidla podle vertikální osy lehce uvolněte čep (viz 9 v popisu), než je možné se svítidlem otáčet, svítidlo otočte do požadované polohy a utáhněte čep. 9

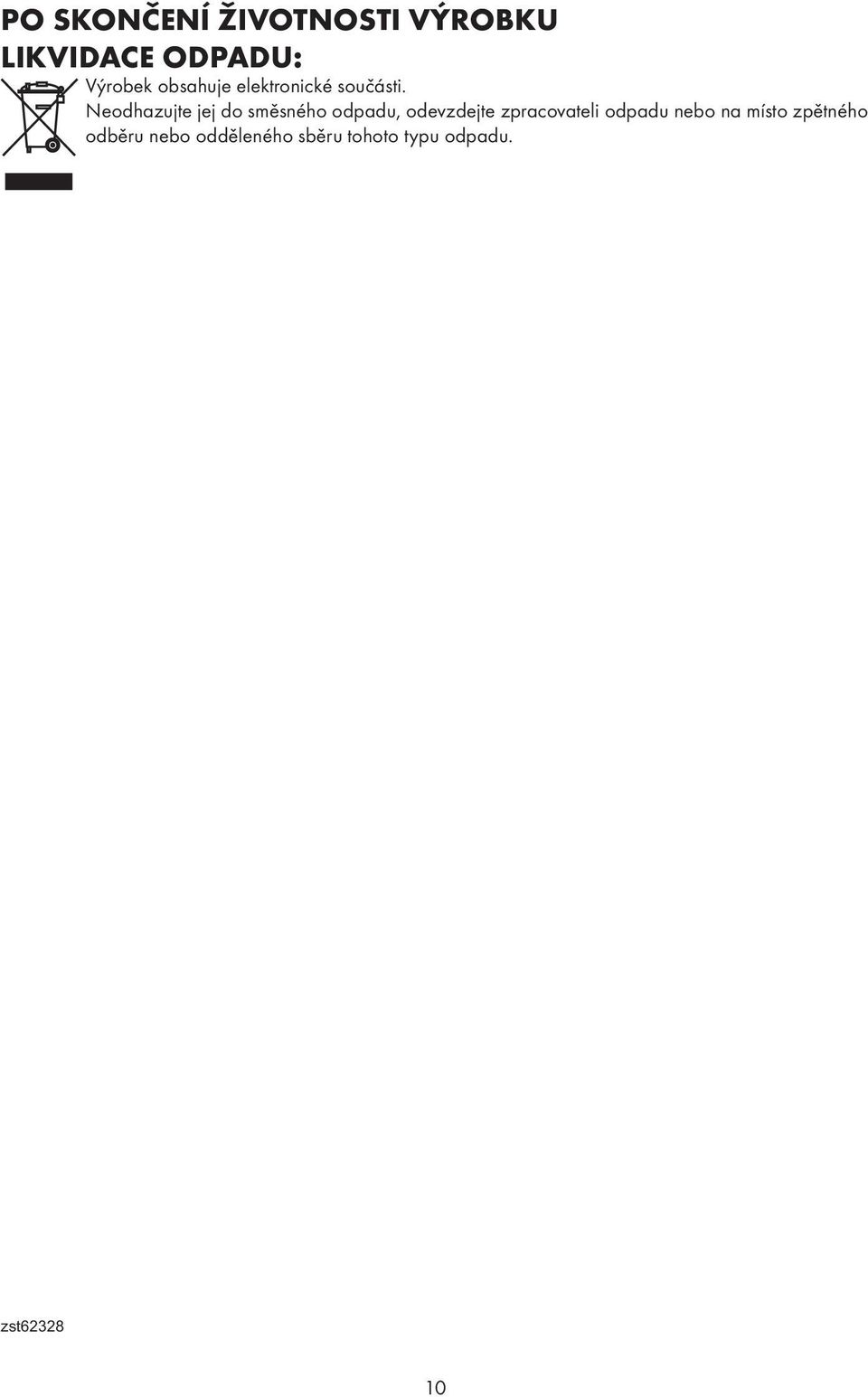

10 PO SKONČENÍ ŽIVOTNOSTI VÝROBKU LIKVIDACE ODPADU: Výrobek obsahuje elektronické součásti. Neodhazujte jej do směsného odpadu, odevzdejte zpracovateli odpadu nebo na místo zpětného odběru nebo odděleného sběru tohoto typu odpadu. zst
