Digitální klešťový multimetr VC-733. Obj. č Účel použití. Vysvětlení důležitých symbolů

Transkript

1 Účel použití Zařízení slouží k měření a zobrazení naměřených elektrických veličin v rozsahu kategorie CAT IV 600 V / CAT III 1000 V proti zemnímu potenciálu (směrnice EN ). Přístroj umožňuje měření: Digitální klešťový multimetr VC-733 Obj. č AC a DC napětí do max V AC a DC proudu do max A Výkonu (AC a DC) do max kw Výpočet účiníku, zjišťování sledu fází, harmonických průběhů (až 25) a THD (zkreslení sinusového signálu) AC proudu do 3000 A pouze pomocí klešťového AC-FLEX adaptéru Kapacity do 4 mf Test vodivosti (akustická signalizace < 30 Ω) Test diod Teploty do 1000 C Bedotyková detekce napětí (NCV Non Contact Voltage) V AC 50/60 Hz na vzdálenost 10 mm Jednotlivé funkce na přístroji vyberete pomocí otočného přepínače. Měřící rozsah u všech funkcí přístroj nastavuje automaticky (vyjma testu diod a vodivosti). Přístroj zobrazuje skutečné hodnoty AC napětí a proudu (funkce True RMS). Přístroj zároveň disponuje funkcí určení polarity, negativní pól je označen znaménkem. Měření proudu se provádí prostřednictvím klešťového obvodu na konci přístroje, při kterém není nutné rozpojování měřeného obvodu. Kleštěmi lze měřit i holé vodiče, které jsou pod napětím. Při použití přístroje používejte vždy nezbytné ochranné pomůcky a dodržujte všechny platné bezpečnostní předpisy. Vysvětlení důležitých symbolů Symbol varující před rizikem úrazu elektrickým proudem Výstraha před nebezpečím Výrobek označený tímto symbolem splňuje kompatibilitu s národními a evropskými požadavky Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup klešťového multimetru VC-733. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Voltcraft - Tento název představuje nadprůměrně kvalitní výrobky z oblasti síťové techniky (napájecí zdroje), z oblasti měřící techniky, jakož i z oblasti techniky nabíjení akumulátorů, které se vyznačují neobvyklou výkonností a které jsou stále vylepšovány. Ať již budete pouhými kutily či profesionály, vždy naleznete ve výrobcích firmy Voltcraft optimální řešení. Přejeme Vám, abyste si v pohodě užili tento náš nový výrobek značky Voltcraft. Výrobek třídy ochrany II (dvojitá nebo zesílená izolace) CAT I Kategorie I pro měření elektrických a elektronických zařízení, které nejsou v přímém kontaktu se síťovým napětím (například nabíječky, zařízení bezpečného napětí nebo ovládací a signalizační zdroje). Měření je možné pouze kvalitními a izolovanými hroty. CAT II Kategorie II pro měření elektrických a elektronických zařízení, které jsou k síťovému zdroji připojovány síťovou zástrčkou. Jedná se například o měření signalizačního a ovládacího napětí. Měření je možné pouze kvalitními a izolovanými hroty. Přístroji v této kategorii je možné měřit i systémy CAT I. CAT III Kategorie III pro měření elektroinstalace (například elektrických zásuvek a systémů). Přístroji v této kategorii je možné měřit i jiné přístroje v nižších kategoriích. Měření s přístroji v této kategorii je možné pouze s měřícími hroty o maximální délce 4 mm, včetně kvalitní izolace.

2 Popis a ovládací prvky 1. Místo pro bezkontaktní detekci napětí (NCV) 2. Klešťový obvod pro měření proudu 3. LED kontrolka napětí (funkce NCV) 4. Páčka pro otevírání měřících kleští 5. Displej 6. Navigační joystick 7. Konektor COM (referenční potenciál) 8. Konektor VΩ ( + pól u DC napětí) 9. Prostor pro baterie 10. Otočný přepínač měřících funkcí 11. Tlačítko HOLD / ZERO Funkce HOLD umožňuje přidržení naměřených hodnot na displeji. ZERO funkce vynulování hodnot při měření DC proudu. 12. Bezpečnostní kryt přístroje (proti nebezpečnému dotyku živých částí) 13. Osvětlení měřených míst Symboly na displeji AUTO Režim automatického měření SENSE Funkce automatické detekce proudu (AC/DC) APO Úsporný režim (automatické vypnutí) OFF Vypnutí přístroje NCV Non-Contact Voltgage (bezdotyková detekce napětí) True RMS Efektivní hodnota měření HOLD Funkce přidržení naměřené hodnoty na displeji MAX MIN Funkce Max Min MAX Zobrazení maximální hodnoty pro daný měřící rozsah MIN Zobrazení minimální hodnoty pro daný měřící rozsah AVG Průměrná hodnota aktuálního měření ZERO Vynulování (měření DC proudu) OL Naměřená hodnota překračuje maximální měřící rozsah Kapacita baterie Symbol pro test diod Symbol akustické signalizace při testu vodivosti Symbol při měření střídavého proudu a napětí Symbol při měření stejnosměrného proudu a napětí Kombinované měření AC a DC signálu V Volt (jednotka elektrického napětí) A Ampér (jednotka elektrického proudu) W, kw Watt (jednotka elektrického výkonu, kw kilo Watt) Hz Hertz (jednotka frekvence elektrického signálu) HFR Funkce potlačení rušivých frekvencí C / F Jednotka teploty (stupně Celsia / Fahrenheita) Ω, kω Ohm (jednotka elektrického odporu, kω - kilo Ohm) µf mikro Farad (mocnina 10-6, jednotka elektrické kapacity) Symbol pro měření kapacity Vložení / výměna baterie Přístroj je napájen baterií 9 V. V případě, že se na displeji zobrazí symbol prázdné baterie, proveďte neodkladně její výměnu. Po zapnutí přístroje se přibližně po 2. sekundách na displeji zobrazí zbývající kapacita baterie. Baterie má celkem 4 úrovně kapacity zobrazované na displeji Full (symbol má 3 plné dílky), baterie má plnou kapacitu. Half (symbol baterie má 2 dílky), baterie má dostatečnou kapacitu. Half (symbol baterie má pouze 1 dílek), kapacita baterie je pro měření dostatečná, doporučuje se však výměna baterie za novou. Lo (symbol prázdné baterie), pro další provoz přístroje je nezbytné neprodleně vyměnit baterii. Odpojte měřící kabely od přístroje a vypněte jej. Uvolněte šroubky v zadní části přístroje. Použijte proto malý křížový šroubovák. Odstraňte kryt baterie. Vyměňte starou baterii za novou. Připojovací svorka baterie znemožňuje nesprávné připojení baterie (přepólování). Připevněte zpátky kryt bateriového prostoru. Po každé výměně baterie vždy řádně uzavřete kryt bateriového prostoru. V opačném případě hrozí při dalším měření úraz elektrickým proudem. + / Symbol určení polarity (plus / mínus pól), zobrazení kladného a záporného pólu DC Napětí přesahující hodnotu 30 V AC a 42 V DC Symbol při měření teploty Symbol pro měření AC proudu pomocí měřícího AC-FLEX adaptéru Maximální hodnoty amplitudy Peak Hodnota spouštěcího proudu Inrush Harmonické perioda INRUSH Probíhající měření spouštěcího proudu THD Celkové harmonické zkreslení PF Účiník (Power Factor) RST Indikace funkce sledu fází (RST) Funkce detekce sledu fází (výběr v menu přístroje)

3 Uvedení do provozu Vložením baterie do přístroje můžete začít samotné měření. a) Akustická signalizace Přístroj je vybaven funkcí akustické signalizace. 1 x pípnutí signalizuje potvrzení, 2 x pípnutí představuje nemožnost provedení určitého měření (nesprávný výběr měřené veličiny). Zvuk signalizace nelze změnit. b) Otočný přepínač Pomocí otočného přepínače vyberete požadovanou funkci pro měření. Při výběru AUTO dojde k automatické detekci měřené veličiny. Přepnutí do polohy OFF přístroj vypnete. Přístroj vypněte vždy, pokud jej právě nepoužíváte. c) Navigace v menu Prostřednictvím navigačního joysticku (6) můžete procházet jednotlivé položky menu. Procházení je možné celkem ve 4. směrech (nahoru, dolů, vpravo a vlevo). Po označení požadované položky v menu, stisknutím středového tlačítka ENTER položku vyberete. Výběr je vždy potvrzen zvukovou signalizací. d) Funkce automatického vypnutí APO V případě, že nebudete provádět měření a nedojde ani ke stisknutí některého z ovládacích prvků, dojde po uplynutí 15. minut k automatickému vypnutí přístroje. Tato funkce prodlužuje životnost baterie. Zkratka APO se přitom zobrazuje na displeji. Funkci APO je možné deaktivovat. Před zapnutím přístroje stiskněte joystick směrem dolů a současně přitom pomocí otočného přepínače přístroj zapněte. Poté joystick znovu uvolněte. Po spuštění přístroje se na displeji funkce APO již nezobrazí. Tím došlo k deaktivaci funkce. Tento stav setrvá až do dalšího vypnutí a nového restartu přístroje. e) Osvětlení měřených míst Přístroj má vestavěný světelný zdroj (13), který se automaticky rozsvítí po otevření měřících kleští (4). Pro tuto funkci musí být přístroj zapnutý. Světlo se automaticky zhasne poté, co dojde k uvolnění (sevření) čelistí měřících kleští. f) Funkce HOLD Tato funkce umožňuje přidržení naměřené hodnoty pro trvalé zobrazení na displeji. Je-li funkce HOLD aktivní a přitom dojde k překročení měřícího rozsahu, bude tento stav indikován zvukovou signalizací a měřená hodnota bude blikat (Smart-Hold). Stiskněte tlačítko HOLD (11). Na displeji se zároveň zobrazí HOLD. Funkci deaktivujete opětovným stisknutím tlačítka HOLD nebo vypnutím přístroje. g) Funkce SENSE Přístroj díky této funkci dokáže automaticky rozpoznat, o jaký druh proudu se jedná (AC nebo DC). Obsluha přístroje tak nemusí provádět žádná složitá nastavení. V případě ale, že je signál příliš slabý, může se stát, že přístroj druh proudu nerozpozná. Poté je nezbytné provést manuální přepnutí měřené veličiny. Funkci SENSE je možné použít při měření proudu, napětí, výkonu a odporu. AC Efektivní hodnoty AC proudu (RMS) DC Hodnoty DC proudu AC+DC Měření AC i DC proudu Požadovaný druh proudu zvolíte pomocí joysticku (6). Výběr potvrdíte výběrem ENTER. Při následném měření bude na displeji blikat funkce SENSE. Pro deaktivaci této funkce stiskněte a přidržte joystick po dobu 2. sekund. Deaktivaci funkce přístroj potvrdí zvukovým signálem. Funkci SENSE je také možné deaktivovat vypnutím přístroje. h) Vynulování DC hodnot proudu Tuto funkci je nezbytné použít před každým měřením DC proudu. Měření proudu probíhá prostřednictvím velmi citlivého ústrojí a magnetického pole. Při tomto měření se nesmí v klešťovém obvodu nacházet žádný vodič. Měřící kleště přitom musí být vždy sevřené. Funkci nulování lze využít u funkcí AUTO SENSE, DC-A, AC+DC. Pro vynulování naměřených hodnot stiskněte a přidržte tlačítko ZERO (11) na boku přístroje po dobu 2. sekund. Naměřená hodnota bude vynulována (reset). i) Funkce RANGE Výběrem funkce RANGE dojde k automatické deaktivaci funkce AUTO. Při nevhodném výběru měřené veličiny se může stát, že naměřené hodnoty se neustále mění. Správným výběrem měřené veličiny dojde k optimálnímu zobrazení odpovídající hodnoty. Funkci RANGE vyberete pomocí joysticku a potvrzením ENTER. Na displeji se následně zobrazí RANGE. Dalším krátkým stisknutím joysticku dojde k přepnutí na další měřící rozsah. Funkci RANGE deaktivujete stisknutím joysticku po dobu 2 sekund popřípadě vypnutím přístroje. Režim měření Při měření nikdy nepřekračuje maximální uváděné hodnoty! Během měření nemanipulujte s kovovými předměty. Hodnoty 33 V AC (RMS) nebo 70 V DC mohou být životu nebezpečné! Hrozí nebezpečí úrazu elektrickým proudem! Před započetím měření vždy zkontrolujte měřící přístroj a jeho měřící kabely. Přístroj a kabely nepoužívejte, jsou-li zjevně poškozené. Měřící hroty vždy uchopte až za ochranným prstencem. Při měření pomocí kabelů musí být k přístroji připojené vždy oba měřící kabely. Měřící kabely z přístroje odstraňte v případě, že je nepoužíváte. Měření přístroje může provádět pouze osoba s příslušnou elektrotechnickou kvalifikací. Při měření dodržujte vždy všechny bezpečnostní předpisy! a) Bezdotyková zkouška AC napětí (NCV) Přístroj je vybaven senzorem pro bezdotykovou zkoušku AC napětí ve vodičích a kabelech. NCV senzor (1) se nachází na vrcholu klešťového obvodu. Tato funkce je aktivní po zapnutí přístroje a během kteréhokoliv režimu měření vyjma měření odporu. Přiložte NCV senzor do blízkosti vodiče nebo kabelu. V případě, že je přístrojem detekováno napětí, rozsvítí se červená LED kontrolka (3). Vysoká citlivost NCV senzoru může způsobit rozsvícení kontrolky i při detekci statické elektřiny. V takovém případě se nejedná o závadu na přístroji. Funkci NCV nejprve vyzkoušejte na vodičích u kterých je nepochybně přítomné elektrické napětí. Funkce NCV v žádném případě nenahrazuje detekci napětí. Pro zjištění napětí a jeho hodnoty vždy použijte dvoupólové měření pomocí měřících kabelů. b) Měření napětí V Otočným přepínačem (10) vyberte režim měření napětí. Připojte měřící kabely do přístroje. Černý kabel připojte do zdířky označené COM, červený kabel do zdířky V. Po zapnutí přístroje dojde k automatické aktivaci funkce rozpoznávání druhu napětí (AC nebo DC). Otočným přepínačem vyberte měření AC, DC nebo AC+DC. Výběr potvrďte stisknutím navigačního joysticku ENTER. Výběrem měření AC+DC přístroj dokáže měřit oba druhy napětí. Přiložte měřící hroty na měřenou část. Měření napětí musí být vždy za paralelního přiložení obou měřících hrotů k měřenému objektu. Na displeji se přitom zobrazí naměřená hodnota. Při detekci napětí o hodnotě 30 V a více se bude na displeji zobrazovat symbol blesku. Po dokončení měření odstraňte hroty z měřeného objektu a přístroj vypněte.

4 c) Měření proudu A Při měření proudu nikdy nepřekračujte maximální uváděné hodnoty. Měření pomocí klešťového obvodu přístroje umožňuje měření proudu bez nutnosti rozpojování elektrického obvodu. Maximální povolená hodnota napětí pro měření proti zemnímu potenciálu je 1000 V u přístrojů CAT III a 600 V u přístrojů kategorie IV. Přístroj umožňuje bezdotykové měření proudu pomocí klešťového obvodu (2). Kleště přístroje měří proud prostřednictvím magnetického pole, které se tvoří okolo vodiče, jímž prochází elektrický proud. Kleště představují izolovanou část měřícího přístroje a proto je možné i měření holých (neizolovaných) vodičů. Pro maximální přesnost měření proudu však vždy udržujte měřený vodič ve středu klešťového obvodu (dbejte symbolů na kleštích). Při měření musí být také kleště vždy dokonale sevřeny. V klešťovém obvodu měřte vždy pouze jeden vodič. Pakliže do klešťového obvodu vložíte vodiče kladného i záporného pólu (fázový L a střední N, nebo kladný a záporný pól) nedojde k zobrazení žádného výsledku. Pokud však do klešťového obvodu vložíte všechny vodiče sdruženého napětí (L1, L2 a L3) dojde k součtu jejich proudových hodnot. Při velmi nízkém proudu je možné měřený vodič několikrát omotat okolo jedné čelisti měřících kleští a výsledný proud poté vydělit počtem otáček. Postup při měření proudu Přepněte otočný přepínač (10) do režimu měření proudu A. Přístroj zároveň přejde do režimu AUTO-SENSE Při měření DC proudu je nezbytné po každém měření provést vynulování naměřených hodnot. Po vložení měřeného vodiče do středu klešťového obvodu musí být obě čelisti kleští řádně uzavřené. Stiskněte a přidržte proto tlačítko ZERO déle než 2 sekundy. Vynulování hodnot přístroj potvrdí zvukovou signalizací. Po měření proudu vždy odpojte z přístroje měřící kabely. Joystickem (6) zvolte měření AC, DC proudu nebo kombinovanou metodu AC+DC a potvrďte ENTER. Páčkou (4) na boční straně přístroje otevřete klešťový obvod. Vložte měřený vodič do středu kleští a tyto řádně uzavřete. Během doby, kdy jsou otevřené kleště, svítí LED kontrolka (13). Na displeji se následně zobrazí naměřená hodnota proudu. Po ukončení měření otevřete čelisti přístroje, odstraňte přístroj z blízkosti měřeného vodiče a přístroj vypněte. d) Měření AC frekvence Měření frekvence je možné pouze v režimu AC. Je-li aktivní funkce SENSE, nelze tuto funkci použít. Pomocí otočného přepínače (10) vyberte měření AC napětí nebo proudu. Joystickem (6) následně zvolte měření frekvence Hz a potvrďte výběrem ENTER. Naměřené hodnoty frekvence se následně zobrazí na displeji. Tento režim je možné deaktivovat výběrem režimu AC a potvrzením ENTER. V režimu AUTO stiskněte a přidržte joystick po dobu 2. sekund. Přístroj následně zvukovou signalizací potvrdí přechod do režimu AUTO. e) Zobrazení hodnot MAX / MIN / AVG Díky této funkci je možné zobrazit maximální naměřené hodnoty (MAX), minimální hodnoty (MIN) nebo průměrné hodnoty (AVG) z těchto naměřených hodnot. Otočným přepínačem (10) vyberte požadovaný režim pro měření. Joystickem (6) zvolte MAX / MIN a potvrďte ENTER. Zároveň joystickem vyberte mezi požadovanými hodnotami pro zobrazení. Režim MAX / MIN opustíte po stisknutí joysticku po dobu 2. sekund. Označení režimu poté zmizí z displeje. f) THD faktor zkreslení harmonického (sinusového) signálu Přístroj disponuje funkcí detekce celkového harmonického zkreslení měřené AC veličiny. Faktor THD se udává v procentech a lze jej zjišťovat pouze při měření AC napětí a proudu. g) Zkreslení harmonických průběhů Touto funkcí je možné určit hodnotu zkreslení harmonických průběhů pouze při měření AC veličin až do 25. periody. Efektivní hodnota harmonického průběhu = Zkreslení harmonického průběhu Efektivní hodnota hlavního signálu x 100 Tyto hodnoty je možné získat pouze u AC veličin. Vyberte pomocí otočného přepínače (10) měření AC napětí nebo proudu. Pomocí navigačního joysticku (6) vyberte symbol. Ve směru nahoru nebo dolů zvolte požadovanou periodu pro určení harmonického průběhu (h01 až h25). Výběrem vpravo nebo vlevo dojde k převedení hodnot na procenta. Pro ukončení režimu stiskněte a přidržte navigační joystick (6) po dobu 2. sekund. h) Funkce HFR Touto funkcí dojde k potlačení složek signálu s vyšší frekvencí. Tím dojde k výraznému zvýšení přesnosti samotného měřícího procesu. Použití této funkce je možné pouze při měření AC napětí nebo proudu. Pomocí joysticku (6) zvolte režim HFR a potvrďte ENTER. Dalším stisknutím joysticku režim HFR ukončíte. i) Měření napěťových špiček v režimu AC (funkce PEAK ) Funkce PEAK HOLD umožňuje detekci maximálních (MAX) a minimálních (MIN) hodnot AC napětí. Tato funkce je k dispozici pouze při měření AC veličin. Pomocí otočného přepínače (10) zvolte požadovanou AC veličinu. Následně joystickem (6) zvolte režim PEAK. Výběrem PEAK MAX dojde k zobrazení maximálních naměřených hodnot, při výběru PEAK MIN se zobrazí nejnižší naměřené hodnoty. Pro přepínání mezi hodnotami použijte joystick. Ukončení režimu PEAK provedete po stisknutí navigačního joysticku po dobu 2. sekund. j) Měření špiček AC proudu (funkce PEAK) Funkce PEAK HOLD umožňuje detekci maximálních (MAX) a minimálních (MIN) hodnot AC proudu. Tato funkce je k dispozici pouze při měření AC veličin. Pomocí otočného přepínače (10) zvolte požadovanou AC veličinu. Pro funkci PEAK-HOLD je nezbytné zvolit symbol INRUSH. Stiskněte joystick po dobu 2. sekund. Symbol PEAK MAX se zobrazí současně s funkcí PEAK. Výběrem PEAK MAX dojde k zobrazení maximálních naměřených hodnot, při výběru PEAK MIN se zobrazí nejnižší naměřené hodnoty. Ukončení režimu PEAK provedete po stisknutí navigačního joysticku po dobu 2. sekund. Efektivní hodnota všech harmonických průběhů až do 25. periody = THD faktor Efektivní hodnota hlavního signálu x 100 Pomocí joysticku (6) vyberte režim THD a potvrďte ENTER. Na displeji se následně zobrazí naměřené hodnoty. rdy Přístroj je připraven k měření OLV Došlo k překročení maximální přípustné hodnoty outf Došlo k překročení maximální přípustné frekvence Režim THD opustíte výběrem režimu AUTO, popřípadě vypnutím přístroje.

5 k) Měření zapínacího AC proudu (funkce INRUSH) Funkce INRUSH umožňuje detekci maximálních hodnot zapínacího proudu. Díky této funkci je možné zjistit proud potřebný pro zapnutí různých přístrojů a spotřebičů. Hodnoty zapínacích proudů je možné zjistit pouze u AC proudu. Tuto funkci nelze v režimu SENSE použít. Pakliže je předpokládaný zapínací proud vyšší než 100 A přepne přístroj automaticky na vyšší rozsah A. Otočným přepínačem vyberte měření některou AC veličinu. Pomocí joysticku zvolte funkci INRUSH a potvrďte ENTER. Vysvětlivky k diagramu: Osa Y = proud Osa X = časová závislost Bod 1 fáze vypnuto (například: motor je vypnutý) Bod 2 spouštěcí impuls (Trigger point) spuštění motoru Bod 3 zapínací fáze (INRUSH) Bod 4 závěr zapínací fáze a měření po 10 ms Bod 2 běžný provoz zátěže l) Měření výkonu W Měření výkonu sestává ze současného měření napětí a proudu. Napětí změřte pomocí obou měřících kabelů. Proud změříte klešťovým obvodem. Výkon lze měřit jak u DC tak i AC proudu. Při měření AC proudu dojde zároveň k zohlednění účiníku (PF) bez jalového a zdánlivého výkonu. Funkce SENSE pak zajišťuje detekci střídavého signálu a automaticky přepne přístroj do režimu měření AC veličin. Při detekci DC signálu přepne do režimu měření DC. Měření výkonu je možné aplikovat u 1. nebo 3 fázové sítě. U 3. fázového měření je potom nezbytné výkon jednotlivých fází sečíst. Postup při měření výkonu 1. fáze: Otočným přepínačem (10) vyberte režim měření výkonu. Připojte do přístroje měřící kabely. V případě jednofázové sítě přiložte měřící hrot červeného kabelu na fázový vodič L (u DC proudu na plus + pól) a měřící hrot černého kabelu na střední (pracovní) vodič N (u DC proudu na mínus - pól). Otevřete čelisti klešťového obvodu a vložte do jeho středu pouze fázový vodič L (u DC proudu vodič plus + pól) a uzavřete klešťový obvod. Ujistěte se vždy o správném, technickém směru proudu. Plus symbol na čelisti klešťového obvodu musí být ve směru proudu od zdroje. V opačném případě dojde k zobrazení záporné hodnoty. Na displeji se následně zobrazí naměřená hodnota výkonu. Pro zobrazení hodnoty účiníku PF (cos ϕ) použijte navigační joystick (6) a výběr potvrďte ENTER. V případě, že výsledná hodnota nemá žádné znaménko, znamená to, že napětí předchází proud a jedná se tak o indukční zátěž. Pokud však má výsledná hodnota záporné znaménko, předchází proud napětí a jedná se o čistě kapacitní zátěž. Na konci měření odstraňte od vodiče nejprve měřící hroty a teprve potom čelisti klešťového obvodu. OL.U Došlo k překročení maximálního rozsahu měřeného napětí OL.A Došlo k překročení maximálního rozsahu měřeného proudu OL.UA Překročení rozsahu proudu i napětí ± OL kw Došlo k překročení maximálního rozsahu měřeného výkonu Postup při měření výkonu sdruženého (3. fázového) výkonu: Měření výkonu je možné u 3. fázové sítě při zapojení do trojúhelníku nebo do hvězdy. Otočným přepínačem (10) vyberte režim měření výkonu. Připojte měřící kabely do přístroje. Proveďte obdobné měření u každé jednotlivé fáze. Celkový výkon pak získáte součtem jednotlivých výkonů každé měřené fáze (W = W1 + W2). Při měření výkonu 3. fázové sítě přiložte hrot červeného měřícího kabelu k fázovému vodiči L1 a hrot černého měřícího kabelu k vodiči L3. Otevřete klešťový obvod přístroje a umístěte do jeho středu pouze vodič L1. Uzavřete čelisti klešťového obvodu. Na displeji přístroje se následně zobrazí výkon W1. Stejně postupujte i při měření fázového vodiče L2. Pro celkový výkon obou fází sečtěte výkon obou fází. Po ukončení měření odpojte nejprve od přístroje měřící kabely a teprve potom otevřete klešťový obvod. Měření sledu fází / test fáze Přístroj disponuje funkcí zjišťování sledu fází u třífázového sítě. Při měření dochází k detekci napětí zároveň u dvou fázových vodičů. Výsledkem měření je zjištění sledu fázových vodičů (fázový posun L1, L2 a L3) a zobrazení jednotlivých fází na displeji. Pomocí otočného přepínače (10) vyberte funkci měření výkonu. Následně joystickem (6) zvolte funkci RST a potvrďte ENTER. Přiložte hrot červené měřícího kabelu na fázový vodič L1 (libovolný fázový vodič) a hrot černého měřícího kabelu na fázový vodič L3. Pakliže je sled fází správný, na displeji se krátce zobrazí L1. Následně se zobrazí L2 a přitom zazní dvojité krátké pípnutí. Přemístěte proto hrot červeného měřícího kabelu na předpokládaný vodič L2 v době, kdy je na displeji zobrazeno L2. Následně indikace L2 z displeje zmizí a přístroj zobrazí zjištěný sled fází: 123 Směr rotace točivého pole vpravo 321 Směr rotace točivého pole vlevo ---- Signál nebyl rozpoznán, sled fází není určen Při zjišťování sledu fází se může objevit i některé následující chybové hlášení: OLU Došlo k překročení měřícího rozsahu napětí (>1000 V) LoU Měřené napětí nepřevyšuje 30 V (příliš nízké napětí) outf Došlo k překročení / podtečení frekvenčního rozsahu (<45 Hz nebo >65 Hz) Při indikaci LOU se může celý měřící proces přerušit. Další test lze poté spustit ihned. Po ukončení měření odstraňte hroty měřících kabelů od fázových vodičů a vypněte přístroj. n) Měření odporu, test vodivosti a testování diod Při tomto měření se vždy ujistěte, že není měřený obvod nebo komponent připojen ke zdroji napájení. Měření odporu, test průchodnosti a test diod provází zvuková indikace. Při tomto druhu měření je automaticky aktivována funkce SENSE, která zajišťuje rozpoznání měřené součástky a přepnutí do příslušného měřícího režimu. Manuální přepínání režimů tak v tomto případě není k dispozici. Měření odporu a test průchodnosti probíhá prostřednictvím nízkého napětí. Při měření odporu o hodnotě < 30 Ω dojde po průchodu proudu k indikaci prostřednictvím LED (3). Test diod je prováděn prostřednictvím nízkého AC napětí, což přináší velkou výhodu v tom, že je možné přiložit měřící hroty na diodu na libovolné elektrody (nehrozí riziko přepólování). Přístroj navíc dokáže určit polaritu diody. Propustný a závěrný směr diody je pak indikován pomocí znamének. Znaménko mínus = dioda v závěrném směru, znaménko plus = dioda v propustném směru. Přesto může při měření nastat vždy taková situace, kdy bude nezbytné provést manuální výběr měřícího režimu. V takovém případě přejděte do režimu měření odporu. Připojte k přístroji měřící kabely. Ověřte správnou funkci měření průchodnosti spojením hrotů obou měřících kabelů (zkratování). Na displeji se zobrazí hodnota odporu cca 0,5 Ω. Jedná se o hodnotu odporu měřících kabelů. V případě, že měřený obvod není uzavřený (je rozpojený a nemá vodivou trasu), zobrazí se na displeji OL. Přiložte hroty měřících kabelů na měřený obvod / komponent. Na displeji se následně zobrazí naměřená hodnota. Výběrem funkce SENSE dojde k deaktivace režimu měření. Stiskněte a přidržte joystick po dobu 2. sekund. Tím dojde k aktivaci výchozí funkce SENSE.

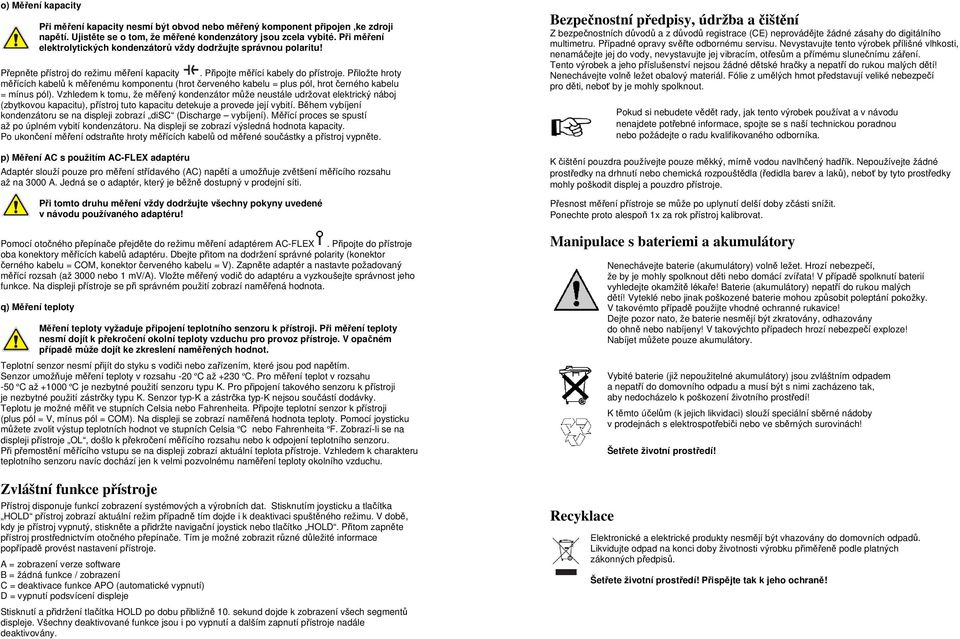

6 o) Měření kapacity Při měření kapacity nesmí být obvod nebo měřený komponent připojen ke zdroji napětí. Ujistěte se o tom, že měřené kondenzátory jsou zcela vybité. Při měření elektrolytických kondenzátorů vždy dodržujte správnou polaritu! Přepněte přístroj do režimu měření kapacity. Připojte měřící kabely do přístroje. Přiložte hroty měřících kabelů k měřenému komponentu (hrot červeného kabelu = plus pól, hrot černého kabelu = mínus pól). Vzhledem k tomu, že měřený kondenzátor může neustále udržovat elektrický náboj (zbytkovou kapacitu), přístroj tuto kapacitu detekuje a provede její vybití. Během vybíjení kondenzátoru se na displeji zobrazí disc (Discharge vybíjení). Měřící proces se spustí až po úplném vybití kondenzátoru. Na displeji se zobrazí výsledná hodnota kapacity. Po ukončení měření odstraňte hroty měřících kabelů od měřené součástky a přístroj vypněte. p) Měření AC s použitím AC-FLEX adaptéru Adaptér slouží pouze pro měření střídavého (AC) napětí a umožňuje zvětšení měřícího rozsahu až na 3000 A. Jedná se o adaptér, který je běžně dostupný v prodejní síti. Při tomto druhu měření vždy dodržujte všechny pokyny uvedené v návodu používaného adaptéru! Pomocí otočného přepínače přejděte do režimu měření adaptérem AC-FLEX. Připojte do přístroje oba konektory měřících kabelů adaptéru. Dbejte přitom na dodržení správné polarity (konektor černého kabelu = COM, konektor červeného kabelu = V). Zapněte adaptér a nastavte požadovaný měřící rozsah (až 3000 nebo 1 mv/a). Vložte měřený vodič do adaptéru a vyzkoušejte správnost jeho funkce. Na displeji přístroje se při správném použití zobrazí naměřená hodnota. q) Měření teploty Měření teploty vyžaduje připojení teplotního senzoru k přístroji. Při měření teploty nesmí dojít k překročení okolní teploty vzduchu pro provoz přístroje. V opačném případě může dojít ke zkreslení naměřených hodnot. Teplotní senzor nesmí přijít do styku s vodiči nebo zařízením, které jsou pod napětím. Senzor umožňuje měření teploty v rozsahu -20 ºC až +230 ºC. Pro měření teplot v rozsahu -50 ºC až ºC je nezbytné použití senzoru typu K. Pro připojení takového senzoru k přístroji je nezbytné použití zástrčky typu K. Senzor typ-k a zástrčka typ-k nejsou součástí dodávky. Teplotu je možné měřit ve stupních Celsia nebo Fahrenheita. Připojte teplotní senzor k přístroji (plus pól = V, mínus pól = COM). Na displeji se zobrazí naměřená hodnota teploty. Pomocí joysticku můžete zvolit výstup teplotních hodnot ve stupních Celsia ºC nebo Fahrenheita ºF. Zobrazí-li se na displeji přístroje OL, došlo k překročení měřícího rozsahu nebo k odpojení teplotního senzoru. Při přemostění měřícího vstupu se na displeji zobrazí aktuální teplota přístroje. Vzhledem k charakteru teplotního senzoru navíc dochází jen k velmi pozvolnému naměření teploty okolního vzduchu. Zvláštní funkce přístroje Přístroj disponuje funkcí zobrazení systémových a výrobních dat. Stisknutím joysticku a tlačítka HOLD přístroj zobrazí aktuální režim případně tím dojde i k deaktivaci spuštěného režimu. V době, kdy je přístroj vypnutý, stiskněte a přidržte navigační joystick nebo tlačítko HOLD. Přitom zapněte přístroj prostřednictvím otočného přepínače. Tím je možné zobrazit různé důležité informace popřípadě provést nastavení přístroje. A = zobrazení verze software B = žádná funkce / zobrazení C = deaktivace funkce APO (automatické vypnutí) D = vypnutí podsvícení displeje Stisknutí a přidržení tlačítka HOLD po dobu přibližně 10. sekund dojde k zobrazení všech segmentů displeje. Všechny deaktivované funkce jsou i po vypnutí a dalším zapnutí přístroje nadále deaktivovány. Bezpečnostní předpisy, údržba a čištění Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do digitálního multimetru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout. K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit displej a pouzdro přístroje. Přesnost měření přístroje se může po uplynutí delší doby zčásti snížit. Ponechte proto alespoň 1x za rok přístroj kalibrovat. Manipulace s bateriemi a akumulátory Recyklace Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka. Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete pouze akumulátory. Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likvidujte odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných předpisů. Šetřete životní prostředí! Přispějte tak k jeho ochraně!

7 Řešení problémů Problém Příčina Řešení Přístroj nefunguje V přístroji není baterie Vložte baterii / Zkontrolujte kapacitu baterie Žádný výstup měřených veličin Zobrazení hodnot v režimu DC i bez měření vodiče Zobrazení hodnot v režimu AC i bez měření vodiče V režimu DC nelze vynulovat naměřené hodnoty Technické údaje Výběr nesprávného režimu (AC/DC) Správně připojte měřící kabely Je aktivována funkce HOLD Nedošlo k vynulování dříve naměřených hodnot (ZERO) Nízká kapacita baterie Nízká kapacita baterie Napájení baterie 9 V Doba provozu až 25 hodin Funkce Auto-Off (APA) po uplynutí 15. minut Rychlost měření 3 měření / s Měřící metody AC/DC Efektivní hodnota (True RMS) Displej 1000/4000 jednotek Analogový bar-graf 60 segmentů Kategorie CAT IV 600 V, CAT III 1000 V Stupeň znečištění 2 Provozní prostředí max m nad mořem Rozvor a rozměr kleští 42 mm (obvod) 62 x 12 (čelist kleští) Rozměry přístroje 257 x 87,3 x 50,5 mm Hmotnost 480 g (včetně baterie) Provozní teplota - 10 ºC až + 50 ºC Ověřte režim měření a jeho rozsah Zkontrolujte zapojení kabelů Deaktivujte funkci HOLD Vynulujte dříve naměřené hodnoty Vyměňte baterii Vyměňte baterii Přesnost měření Určení přesnosti měření v ± (% odečet + chyba z naměřené jednotky). Přesnost měření přístroj udržuje po dobu 1 roku při teplotě +23 C (± 5 C) a při relativní vlhkosti 80 %. Měření napětí Funkce Rozsah Přesnost * DC-V 99,99-999,9 V ± (1% +3) AC-V 99,99-999,9 V ± (1,43% +7) Hz HFR AC-V 99,99-999,9 V ± (1,43% +7) Hz ± (7,1% +7) Hz Ochrana proti přetížení: 1000 Vrms. Převodník AC-V: AC, efektivní hodnota (True RMS) Vstupní impedance: 3,5 MΩ/<100 pf *DC-V <1000 jednotek: +9 jednotek, *AC-V <1000 jednotek: +4 jednotky Přesnost sinusového průběhu: u všech měření Přesnost nesinusového průběhu: spodní polovina rozsahu Crest factor u nesinusového průběhu (50/60 Hz): 1,4 2,0: +1,4 % 2,0 2,5: +3,6 % 2,5 3,0: +5,7 % AC+DC-V přesnost: AC+DC-V Měření proudu Funkce Rozsah Přesnost * DC-A AC-A 99,99 A 999,9 A 0,10-99,99 A ± (2,2 % +0,3 A) ± (2,2 % +7 A) Hz ± 2,2 % +7 Režim měření Měřící rozsah 999,9 A > Hz ± 2,9 +7 AC / DC 0, V 0,10-99,99 A Hz ± 2,2 % +7 DC proud AC proud Výkon Frekvence Odpor 0, A 0, A 0, kw Hz 0,1 100 kω HFR AC-A 999,9 A > Hz ± 7,1 % +7 Ochrana proti přetížení: 1000 Arms. Převodník AC-V: AC, efektivní hodnota (True RMS) *DC-A/AC-A <1000 jednotek: +7 jednotek Chyba při měření proudu klešťovým obvodem: ± 1,43 % Přesnost sinusového průběhu: u všech měření Kapacita 0, µf Teplota -50 C až C Přesnost nesinusového průběhu: spodní polovina rozsahu Crest factor u nesinusového průběhu (50/60 Hz): AC-Flex (adaptér) 0, A 1,4 2,0: +1,4 % 2,0 2,5: +3,6 % 2,5 3,0: +5,7 % AC+DC-V přesnost: AC+DC-V

8 Peak Hold, Peak Max/Min Funkce Měřící rozsah Přesnost Měření výkonu (Watt DC/AC) Funkce Rozsah Přesnost AC-V 140, V ± (4,3 % +22) AC-A 140, A ± (4,3 % +22) Přesnost platí pro: sinusové průběhy, AC-V > 5 Vrms, AC-A > = 5 Arms, Hz AC-W 9,999 kw* DC-W 99,99 kw 999,9 kw *při naměřené veličině < 1 kw + 15 jednotek 1,43 x (A-tolerance x V-readout + V-tolerance x A-readout) Opakovaný signál Přesnost specifikována pro: AC-W sinus., AC-V > = 10 Vrms, AC-A > = 5 Arms, Hz, Power Faktor (účiník) = 1,00 Frekvence Rozsah 20,00 99,99 Hz 20,0 999,9 Hz 0,020 9,999 khz Přesnost ± (0,7 % +5) DC-W: DC-V > = 10 V, DC-A > = 5 A Power Faktor (účiník) Rozsah Přesnost - 1,00 až 1, jednotek Citlivost: Vrms pro rozsah do 100 V AC Arms pro rozsah do 100 A AC (>400 Hz nelze specifikovat) Vrms pro rozsah do 1000 V AC Arms pro rozsah do 1000 A AC (>400 Hz nelze specifikovat) Zobrazení 0,0 Hz při frekvenci < 10,0 Hz Celkové harmonické zkreslení Měřená veličina Rozsah Přesnost AC-A / AC-V 0,1 100,0 % ± (4,3 % +15) Indikace rdy : AC-V < 10 Vrms, AC-A < 10 Arms Indikace outf : < 45 Hz, > 65 Hz Měření proudu prostřednictvím FLEX-AC adaptéru Funkce Rozsah (1 mv-ac/a) Přesnost * Frekvence AC-A 300,0 A / 3000 A ± (1,43 % + 7) ** Hz ± (1,43 % + 7) ** Hz HFR AC-A 300,0 A / 3000 A ± (7 % + 7) ** Hz PEAK 420,0 A / 4200 A ± (4,3 % + 115) Hz INRUSH 300,0 A / 3000 A ± (2,9 % + 15) Hz Frekvence 99,99 / 999,9 Hz ± (0,72 % +5) < 500 Hz TDH 99,9 % ± (7 % + 15) Harmonické průběhy 99,9 % ± (7 % + 15) Ochrana proti přetížení: 1000 Vrms, Trigger Level INRUSH: 1 % měřícího rozsahu A * tolerance adaptéru není v těchto hodnotách zahrnuta, ** AC-A < 300 jednotek: + 3 jednotky Zapínací (spouštěcí) proud INRUSH Funkce Rozsah Přesnost AC-A 99,99 A 999,9 A ± (3,6 % +0,3 A) ± (3,6 % +7) Přesnost specifikována pro: sinusové průběhy AC-A > = 10 Arms, 50/60 Hz, doba Trigger 100 ms Nikdy nepřekračujte maximální uváděné hodnoty měřicího přístroje!

9 Měření odporu / test vodivosti / testování diod Měřená veličina Rozsah Přesnost 999,9 Ω ± (1,43 % +7) Měření odporu 9,999 kω 99,99 kω ± (1,43 % + 5) Test vodivosti 999,9 Ω ± (1,43 % +7) Test diod 0,40 0,80 V ± 0,14 V Ochrana proti přetížení: 1000 Vrms Max. zátěžový proud 0,5 ma Max. napětí při měření odporu 3 V, max. napětí při testu diod ± 1,8 V Akustická signalizace vodivosti: < 30 Ω/ 2 khz Doba odezvy: < 100 ms Měření kapacity Rozsah Přesnost 3,999 µf 39,99 µf 399,9 µf ± (2,7 % + 12) 3999 µf Ochrana proti přetížení: 1000 Vrms Měření teploty Jednotka Rozsah Přesnost (ºC / ºF) ºC -50 až +99,9 ºC ± (1,43 % + 3 ºC) +100 až ºC ± (1,43 % + 1,5 ºC) ºF -58 až + 211,9 ºF ± (1,43 % + 5,7 ºF) +212,0 až ºF ± (1,43 % + +2,9 ºF) Ochrana proti přetížení: 1000 Vrms Údaje o přesnosti při změně teploty v závislosti na okolní teplotě max. ± 1 ºC. Doba aklimatizace při změně teploty okolního vzduchu > ± 5 ºC = cca 2 hod. Bezdotykový test napětí (NCV) Jednotka Rozsah Frekvence AC-V V 50/60 Hz Ochrana proti přetížení: 1000 Vrms. Max. vzdálenost přístroje od vodiče: 10 mm Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. REI/9/2015
