DÁVKOVÁNÍ, AUTOMATICKÉ MĚŘENÍ A REGULACE

Transkript

1 DÁVKOVÁNÍ, AUTOMATICKÉ MĚŘENÍ A REGULACE 252 Dávkovače 255 Elektrolýza soli a regulace ph 260 NEOLYSIS 261 UV lampy nízkotlaké 267 UV lampy středotlaké 268 Automatická dezinfekce ozonem ve veřejném bazénu 269 Zařízení plynulého dávkování flokulantu 270 Dávkovací čerpadla 276 Kalibrace a čištění elektrod 278 Elektronické regulátory hladiny 280 Ovládací zařízení 281 Teploměry

2 Dávkovače Plovoucí dávkovač chloru Dávkovač na tablety pomalurozpustného chloru, kapacita 1 (5 x 200 g tablety). Ve spodní části je regulační kroužek pro úpravu množství dávkovaného chloru. Ergonomické uzavírací víčko Objem Top quality ,06 0, ,06 0, Plovoucí dávkovač chloru - Basic Line Dávkovač na tablety pomalurozpustného chloru. Ve spodní části je regulační kroužek pro úpravu množství dávkovaného chloru Objem Na 10 x 20 g tablet , Na 5 x 200 g tablet , Na 200 g tablety. Integrovaný teploměr , Na 200 g tablety s indikátorem zbývajícího množství chlorových tablet v plováku Plovoucí dávkovač chloru Dávkovač na tablety pomalurozpustného chloru, kapacita 1 (5 x 200 g tablety). Ve spodní části je regulační kroužek pro úpravu množství dávkovaného chloru. Výškou plováku indikuje zbývající množství chlorových tablet v plováku. Objem Plovoucí dávkovač MINI Dávkovač na 20 g tablety pomalurozpustného chloru. Objem

3 Dávkovače Automatický dávkovač pro připojení do filtračního okruhu (3,5 ) Vyroben z chemicky odolných plastů, uzávěr s dvojitou pojistkou, jednoduché ovládání, pro pomalurozpustné 200 g tablety chloru nebo bromu, kapacita cca 3,5 tablet. Objem Pro přímé napojení na potrubí Ø ,81 0, Pro paralelní připojení hadičkami ,90 0, IN-LINE OFF-LINE OD FILTRU DO BAZÉNU DO FILTRU OD FILTRU DO BAZÉNU ČERPADLO SCHÉMA ZAPOJENÍ DÁVKOVAČŮ CHLORU NEBO BROMU A AUTOMATICKÉHO REGULAČNÍHO ZAŘÍZENÍ Automatické regulační zařízení Dávkovací čerpadlo Nádrž s ph chemikálií Dávkovač chloru 253

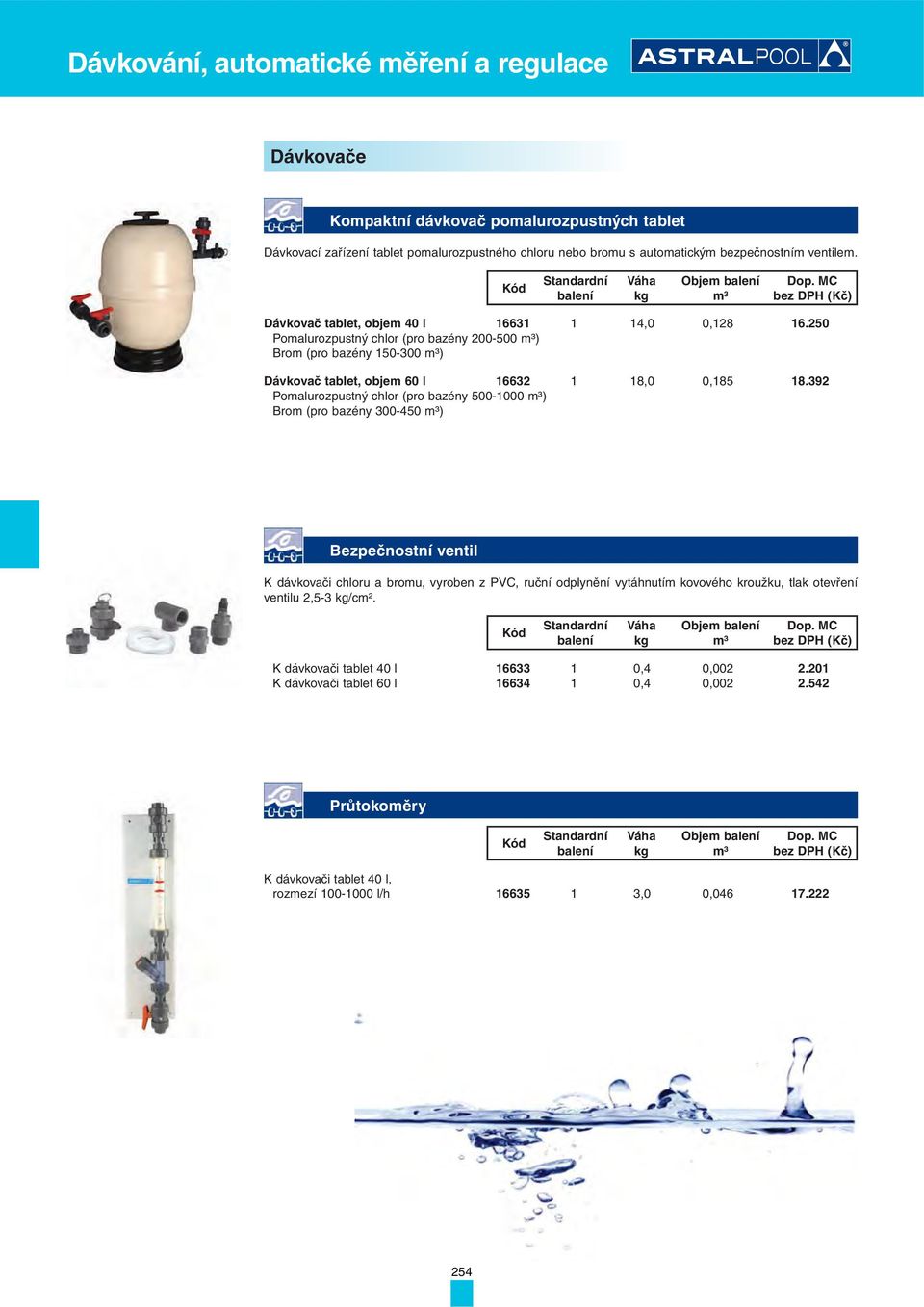

4 Dávkovače Kompaktní dávkovač pomalurozpustných tablet Dávkovací zařízení tablet pomalurozpustného chloru nebo bromu s automatickým bezpečnostním ventilem. Objem Dávkovač tablet, objem 40 l ,0 0, Pomalurozpustný chlor (pro bazény ) Brom (pro bazény ) Dávkovač tablet, objem 60 l ,0 0, Pomalurozpustný chlor (pro bazény ) Brom (pro bazény ) Bezpečnostní ventil K dávkovači chloru a bromu, vyroben z PVC, ruční odplynění vytáhnutím kovového kroužku, tlak otevření ventilu 2,5-3 /cm². Objem K dávkovači tablet 40 l ,4 0, K dávkovači tablet 60 l ,4 0, Průtokoměry Objem K dávkovači tablet 40 l, rozmezí l/h ,0 0,

5 Elektrolýza soli a regulace ph Control Basic (volba ph nebo ORP) Zcela tiché dávkovací peristaltické čerpadlo s regulací ph nebo Rx (ORP). Konstrukce zabraňující zavzdušnění, minimální údržba, odolné proti poškození chemikáliemi. Průtok 1,5 nebo 5 l/h. Osvědčený výrobek vhodný pro použití se zařízením elektrolýzy soli. Součástí dodávky čerpadla není elektroda ani kalibrační sada, součástí je jen instalační sada (vstřikovací ventilek, sací koš, hadičky, napojovací manžeta a držák elektrody). Volba elektrody závisí na zvolené konfiguraci, buď ph nebo ORP (Redox potenciál). plastový plášť s elektrickým krytím IP-55 podsvícený LCD displej automatická kalibrace elektrody vyhodnocování opotřebení elektrody přerušení dávkování při spuštění alarmu proporcionální dávkování nastavitelná požadovaná hodnota ph v rozsahu 0,0-14,0(±0,2) nebo Redox mv(± 3mV) menu v 5 jazycích volitelné vstupy: připojení průtokového spínače, hlídání hladiny dávkované látky, teplotní sonda, zvukový či optický alarm, ovládání spínacím relé parametry pro ph: Set point (požadovaná hodnota), dávkování kyselé nebo zásadité, ruční nastavení kompenzace teploty prostředí C, kalibrace ph 7 a 4, jen ph 7 nebo bez kalibrace, k zamezení dávkování při vadné elektrodě nastavitelná doba OFA (Over Feed Alarm) min nebo vypnuto parametry pro Rx: Set point mv záporný i kladný, kalibrace 465 mv/vypnuto, k zamezení dávkování při vadné elektrodě nastavitelná doba OFA (Over Feed Alarm) min nebo vypnuto. Objem Control Basic 1,5 l/h ,2 0, Control Basic 5 l/h ,2 0, elektroda ph a kalibr. sada ,4 0, elektroda Rx a kalibr. roztok ,3 0, Zařízení Control Basic lze nakonfigurovat na ph nebo Rx (ORP). Redox Basic (ORP) Řídící stanice s regulací Redox (ORP). Vhodná pro použití se zařízením elektrolýzy soli pro regulaci vyrobeného chloru nebo ji lze použít i pro regulaci tabletového dávkovače chloru otevíráním a zavíráním elektroventilu. Součástí dodávky řídící stanice není elektroda ani kalibrační sada, součástí je jen instalační sada (napojovací manžeta a držák elektrody). Volba elektrody závisí na zvolené konfiguraci, buď ph nebo ORP (Redox potenciál). plastový plášť s elektrickým krytím IP-55 podsvícený LCD displej automatická kalibrace elektrody vyhodnocování opotřebení elektrody přerušení výroby chloru při spuštění alarmu (blikající LED dioda) proporcionální funkce nastavitelná požadovaná hodnota Redox potenciál (ORP) v rozsahu ±999 mv Objem Redox Basic (ORP) ,1 0, elektroda Rx a kalibr. roztok ,3 0, Instalační sada Elektrody ph Control Basic Redox Basic elektroda ph s kalibračními roztoky (: 36004) elektroda Redox s kalibrač. roztokem (: 36005) 255

6 GARANZIA ZÁRUKA GARANTIA Dávkování, automatické měření a regulace Elektrolýza soli a regulace ph Elite Systém elektrolýzy soli vyšší produktové řady s označením AstralPool Signature. Sériově je vybaven detektorem vzduchu, průtokovým spínačem a kompaktním držákem elektrod. Je dodáván spolu s vysoce kvalitními elektrodami, jejíchž životnost dosahuje v laboratorních podmínkách až hodin, v běžných provozních podmínkách až hodin. Detektor obsahu soli: zařízení je opatřeno LED kontrolkami pro signalizaci vysokého nebo nízkého obsahu soli. Regulace produkce chloru na základě napětí. Zařízení je vybaveno automatickým systémem zabraňujícím tvorbě vápenatých usazenin na povrchu elektrod - lze programovat pomocí ovládacího panelu. Nastavení produkce chloru v 11 úrovních od 0 do 100%. Komplexní automatická kontrola řízení produkce chloru spolu s řízením hodnoty ph a Rx potenciálu. Dávkovací čerpadlo ph není součástí dodávky zařízení. Produkce chloru Objem Elite 60 (do 60 ) 12 g/h ,6 0, Elite 100 (do 120 ) 24 g/h ,6 0, Elite 160 (do 150 ) 32 g/h ,7 0, AÑOS YEARS ROKY ANNI JAHR ANOS GARANTÍA GUARANTEE GARANTIE Smart Systém elektrolýzy soli s možností připojení kontroly ph a připojení čidla rolety k zajištění snížené produkce chloru při zakrytém bazénu. Sériově je vybaven detektorem vzduchu. Je dodáván spolu s elektrodami, jejíchž životnost dosahuje v laboratorních podmínkách až hodin, v běžných provozních podmínkách až hodin. Detektor obsahu soli: zařízení je opatřeno LED kontrolkou pro signalizaci vysokého nebo nízkého obsahu soli. Regulace produkce chloru na základě napětí. Zařízení je vybaveno automatickým systémem zabraňujícím tvorbě vápenatých usazenin na povrchu elektrod - lze programovat pomocí ovládacího panelu s výběrem přepólování elektrod za 2 nebo 3 hodiny. Nastavení produkce chloru v 5 úrovních od 0 do 100%. Produkce chloru Objem Smart 30 (do 25 ) 6 g/h ,5 0, Smart 60 (do 60 ) 12 g/h ,0 0, Smart 100 (do 120 ) 24 g/h ,0 0,

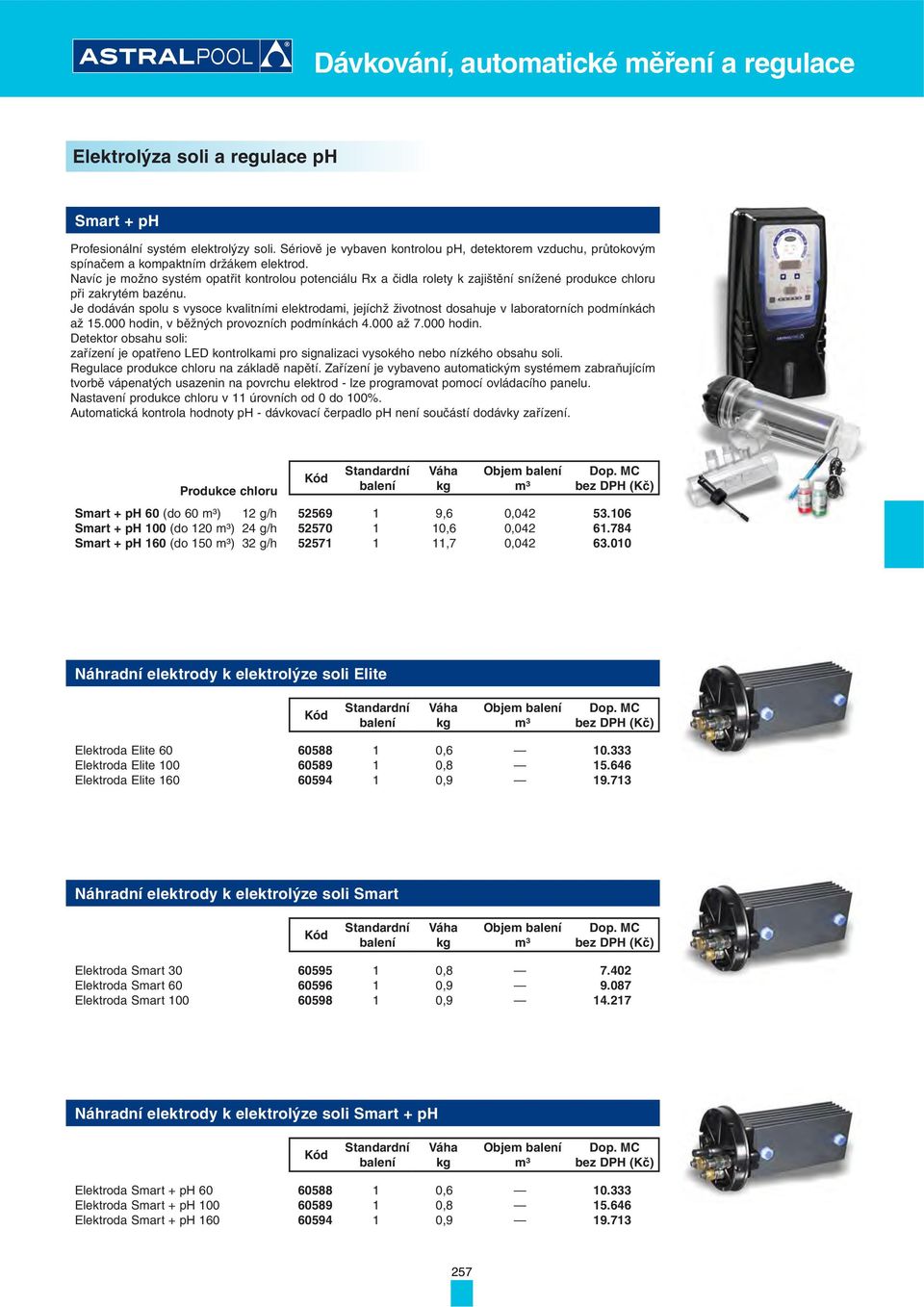

7 Elektrolýza soli a regulace ph Smart + ph Profesionální systém elektrolýzy soli. Sériově je vybaven kontrolou ph, detektorem vzduchu, průtokovým spínačem a kompaktním držákem elektrod. Navíc je možno systém opatřit kontrolou potenciálu Rx a čidla rolety k zajištění snížené produkce chloru při zakrytém bazénu. Je dodáván spolu s vysoce kvalitními elektrodami, jejíchž životnost dosahuje v laboratorních podmínkách až hodin, v běžných provozních podmínkách až hodin. Detektor obsahu soli: zařízení je opatřeno LED kontrolkami pro signalizaci vysokého nebo nízkého obsahu soli. Regulace produkce chloru na základě napětí. Zařízení je vybaveno automatickým systémem zabraňujícím tvorbě vápenatých usazenin na povrchu elektrod - lze programovat pomocí ovládacího panelu. Nastavení produkce chloru v 11 úrovních od 0 do 100%. Automatická kontrola hodnoty ph - dávkovací čerpadlo ph není součástí dodávky zařízení. Produkce chloru Objem Smart + ph 60 (do 60 ) 12 g/h ,6 0, Smart + ph 100 (do 120 ) 24 g/h ,6 0, Smart + ph 160 (do 150 ) 32 g/h ,7 0, Náhradní elektrody k elektrolýze soli Elite Objem Elektroda Elite , Elektroda Elite , Elektroda Elite , Náhradní elektrody k elektrolýze soli Smart Objem Elektroda Smart , Elektroda Smart , Elektroda Smart , Náhradní elektrody k elektrolýze soli Smart + ph Objem Elektroda Smart + ph , Elektroda Smart + ph , Elektroda Smart + ph ,

8 Elektrolýza soli a regulace ph Sel Clear Systém elektrolýzy soli se samočištěním elektrod prostřednictvím změny polarity. Snadná instalace i použití, určen pro bazény o objemu max. 95. Možnost připojení čidla rolety k zajištění snížené produkce chloru při zakrytém bazénu. Lze dodat i přerušovač průtoku vody. Produkce chloru Objem Do 30 9 g/h ,50 0, Do g/h ,65 0, Do g/h ,70 0, Sel Pure Systém elektrolýzy soli se samočištěním elektrod prostřednictvím změny polarity. Snadná instalace i použití. Koncentrace soli 5 g/l. Obsahuje: Průtokový spínač, Pool Terre (zemnící sadu) a analyzační papírky. Možnost připojení čidla rolety k zajištění snížené produkce chloru při zakrytém bazénu. Produkce chloru Objem Do g/h ,10 0, Do g/h ,20 0, Do g/h ,30 0, ph Pure Automatický systém kontroly ph. Sada zahrnuje: 1 řídící jednotku regulace ph, 1 referenční elektrodu, 1 tester, 1 instalační sadu. Automatická kalibrace bez kalibračního roztoku. Snadná instalace i použití. Objem Do ,4 0, Dual Pure Systém elektrolýzy soli s integrovanou kontrolou ph. Obě řídící jednotky pracují nezávisle na sobě. Samočištění elektrod prostřednictvím změny polarity a systém zabraňující tvorbě vodního kamene na jejich povrchu. Regulace produkce chloru od 0 do 100%. Možnost připojení čidla rolety k zajištění snížené produkce chloru při zakrytém bazénu. Automatický systém kontroly ph. Sada zahrnuje: řídící jednotku, průtokový spínač, elektrodu ph (záruka 6 měsíců), instalační sadu a dávkovací čerpadlo na ph. Objem Do Do Do

9 Elektrolýza soli a regulace ph Limpido Systém elektrolýzy soli se samočištěním elektrod prostřednictvím změny polarity. Na ovládacím panelu se nachází vypínač, ovládací kolečko k ovládání produkce chlóru, kontrolky produkce chlóru, cirkulace vody a stavu polarity. Snadná instalace i použití. Koncentrace soli 5 g/l. Součástí je průtokový spínač včetně napojovací manžety D50, sada k připevnění skříňky na zeď. Připojení cely na potrubí D50. Produkce chloru Objem Do g/h PF10I ,50 0, Do g/h PF10I ,65 0, Do g/h PF10I ,70 0, Oceanic Systém elektrolýzy soli se samočištěním elektrod prostřednictvím změny polarity. Snadná instalace i použití, určen pro bazény o objemu max Produkce chloru Objem Do 22 8 g/h (90 W) MiniRP7 1 5,0 0, Do g/h (100 W) SMC20 1 3,3 0, Do g/h (140 W) SMC30 1 3,5 0, zinková anoda AZINK 1 0,3 0, pro ochranu nerezových částí ponořených do vody (schůdky, madla ap.) Pool Terre (zemnící sada) Objem K hadici Ø 50 mm ,6 0, K hadici Ø 63 mm ,6 0, Lze dodat i v jiných rozměrech. Bazénová sůl Nejodidovaná sůl pro elektrolýzy soli. Cena za 1 Objem mořská australská 48444S mořská italská evropská 48445S

10 NEOLYSIS - patentované spojení UV lampy a elektrolýzy soli Neolysis představuje komplexní systém úpravy bazénové vody poslední generace. Charakteristika: Kombinace UV lampy a elektrolýzy soli zajistí maximální snížení hladiny chloramínů ve vodě. Elektrody série LS ( hodin) pro soukromé bazény a elektrody série EX LS ( hodin) pro veřejné bazény na vyžádání. UV lampa model LP HO s životností hodin. Nízká spotřeba soli. Výhody: Salinita - 2 g/l (s takto upravenou vodou lze i zalévat). Dokonalejší dezinfekce - UV + elektrolýza. Maximální kvalita vody. Neolysis AP NEO pro soukromé bazény Elektrody série LS ( hodin) Produkce Cl UV Objem Základní modely Do g/h 48 W Do g/h 56 W Do g/h 56 W Modely s kontrolou ph: Do g/h 48 W Do g/h 56 W Do g/h 56 W Modely s kontrolou ph/orp: Do g/h 48 W Do g/h 56 W Do g/h 56 W Volitelné: Komunikační sada MODBUS RTU Modely a ceny Neolysis AP NEO pro veřejné bazény na vyžádání. Náhradní lampy pro Neolysis AP NEO Objem pro kódy 57744, 57747, náhradní lampa 48 W UV LP , pro kódy 57745, 57748, 57751, náhradní lampa 56 W UV LP , náhradní trubice quartz pro UV LP-10 a UV LP ,

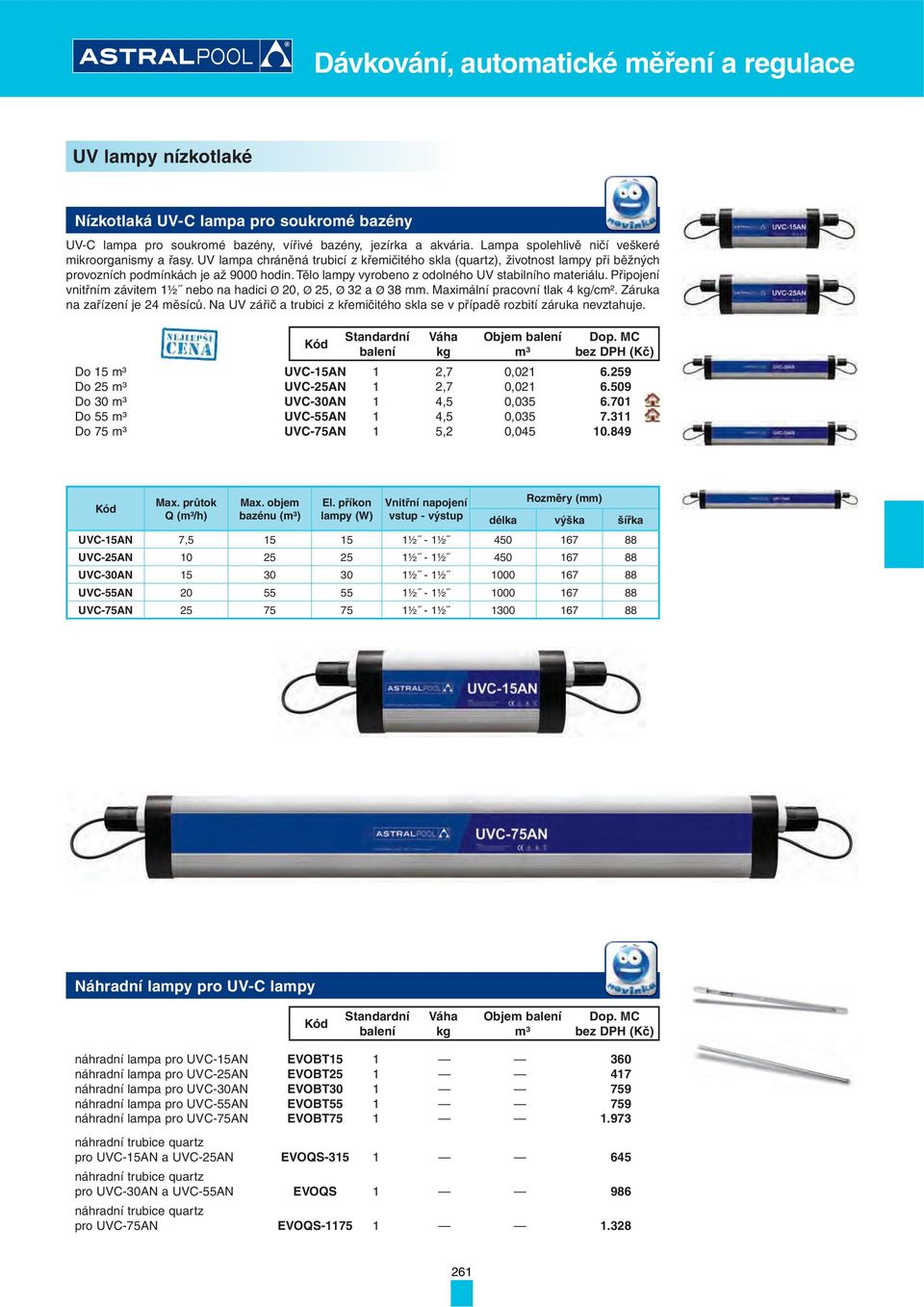

11 UV lampy nízkotlaké Nízkotlaká UV-C lampa pro soukromé bazény UV-C lampa pro soukromé bazény, vířivé bazény, jezírka a akvária. Lampa spolehlivě ničí veškeré mikroorganismy a řasy. UV lampa chráněná trubicí z křemičitého skla (quartz), životnost lampy při běžných provozních podmínkách je až 9000 hodin. Tělo lampy vyrobeno z odolného UV stabilního materiálu. Připojení vnitřním závitem 1½ nebo na hadici Ø 20, Ø 25, Ø 32 a Ø 38 mm. Maximální pracovní tlak 4 /cm². Záruka na zařízení je 24 měsíců. Na UV zářič a trubici z křemičitého skla se v případě rozbití záruka nevztahuje. Objem Do 15 UVC-15AN 1 2,7 0, Do 25 UVC-25AN 1 2,7 0, Do 30 UVC-30AN 1 4,5 0, Do 55 UVC-55AN 1 4,5 0, Do 75 UVC-75AN 1 5,2 0, Max. průtok Q (/h) Max. objem bazénu () El. příkon lampy (W) Vnitřní napojení vstup - výstup Rozměry délka výška šířka UVC-15AN 7, ½ - 1½ UVC-25AN ½ - 1½ UVC-30AN ½ - 1½ UVC-55AN ½ - 1½ UVC-75AN ½ - 1½ Náhradní lampy pro UV-C lampy Objem náhradní lampa pro UVC-15AN EVOBT náhradní lampa pro UVC-25AN EVOBT náhradní lampa pro UVC-30AN EVOBT náhradní lampa pro UVC-55AN EVOBT náhradní lampa pro UVC-75AN EVOBT náhradní trubice quartz pro UVC-15AN a UVC-25AN EVOQS náhradní trubice quartz pro UVC-30AN a UVC-55AN EVOQS náhradní trubice quartz pro UVC-75AN EVOQS

12 UV lampy nízkotlaké Nová řada nízkotlakých UV lamp značky AstralPool určená pro použití v soukromých bazénech. Tyto lampy pracují na vlnové délce 254 nm, vhodné pro odstranění mikroorganismů. Intenzita záření UV 30 mj/cm 2. Jsou vybaveny nejmodernější dostupnou technologií v oblasti úpravy vody pomocí UV záření. - vyrobeny z nerez oceli AISI-316 L nebo vysoce odolného PE - modely LP 30 a LP 30+ jsou vybaveny dvěma lampami - ovládací elektrická skříňka ze vstřikovaného plastu - kontrolka zapnutí UV lampy - elektronické počitadlo provozních hodin - průtokový spínač (volitelný, sériově je jím vybaven pouze model LP+) - v nabídce jsou rovněž modely s kontrolou ph a potenciálu Redox Heliox UV LP - nízkotlaká UV lampa pro soukromé bazény (nerez) UV lampa pro soukromé bazény s komorou z nerezové oceli AISI-316 L s vysokým odleskem zvyšujícím účinnost lampy. Objem Heliox UV LP Heliox UV LP Heliox UV LP Heliox UV LP Modely s kontrolou ph/rx: Heliox UV LP Heliox UV LP Heliox UV LP Heliox UV LP Heliox UV LP - nízkotlaká UV lampa pro soukromé bazény (PE) UV lampa pro soukromé bazény vyrobena z odolného PE, vhodná k použití v bazénech i s mořskou vodou a všeobecně v agresivním prostředí. Objem Heliox UV LP P Heliox UV LP P Heliox UV LP P Heliox UV LP P Modely s kontrolou ph/rx: Heliox UV LP P Heliox UV LP P Heliox UV LP P Heliox UV LP P Materiál Model Model Průtok Q (/h) Počet lamp Příkon/výkon lamp UV-C (W) Celková výška Ø pláště Nerez UV LP UV LP / 13 W Nerez UV LP UV LP / 18 W Nerez UV LP UV LP / 30 W Nerez UV LP UV LP x 75 / 2 x 25 W PE UV LP P UV LP P / 13 W PE UV LP P UV LP P / 18 W PE UV LP P UV LP P / 25 W PE UV LP P UV LP P / 30 W

13 UV lampy nízkotlaké Nízkotlaká UV lampa Elektra EA4H pro vířivé a plavecké soukromé bazény UV lampa pro soukromé bazény, vířivé bazény, jezírka a akvária. Intenzita záření UV 30 mj/cm², nízkotlaká (LP) UV lampa chráněná trubicí z křemičitého skla (quartz), životnost lampy při trvalém provozu a teplotě vody 32 C je až hodin, max. teplota vody 40 C. Tělo lampy vyrobeno ze speciálního PVC materiálu. Maximální pracovní tlak 3 /cm². Záruka na zařízení je 24 měsíců s výjimkou UV lampy, která má vzhledem ke spotřebnímu charakteru záruku jen 12 měsíců. Na trubici z křemičitého skla se nevztahuje záruka v případě jejího rozbití. Objem EA-4H ,6 0, EA-4H ,0 0, EA-4H ,0 0, EA-4H ,5 0, Model Clair-UV LP Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C D přírub vstup/výstup Celková výška Ø pláště EA-4H-5 3, mj/cm² EA-4H-15 7, mj/cm² , EA-4H-20 9, mj/cm² EA-4H-40 10, mj/cm² Nízkotlaká UV lampa Elektra E pro soukromé bazény (plášť z PVC) UV lampa pro všechny typy soukromých bazénů. Intenzita záření UV 30 mj/cm², výkonná nízkotlaká (LP) UV lampa, životnost lampy až hodin při teplotě vody 32 C, max. teplota vody 40 C, "mokrá" komora z PVC odolná proti UV záření, záruka na zařízení je 24 měsíců s výjimkou UV lampy, která má vzhledem ke spotřebnímu charakteru záruku jen 12 měsíců. Na trubici z křemičitého skla se nevztahuje záruka v případě jejího rozbití. Maximální pracovní tlak 3 /cm². Objem E ,4 0, E ,0 0, E ,0 0, E ,0 0, Model Clair-UV LP Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C D přírub vstup/výstup Celková výška Ø pláště E mj/cm² E mj/cm² E mj/cm² E mj/cm² Nízkotlaká UV lampa Elektra ES pro soukromé bazény (nerezový plášť) UV lampa pro všechny typy soukromých bazénů. Intenzita záření UV 30 mj/cm², výkonná nízkotlaká (LP) UV lampa, životnost lampy až hodin při teplotě vody 32 C, max. teplota vody 40 C, "mokrá" komora z leštěné nerezové oceli, záruka na zařízení je 24 měsíců s výjimkou UV lampy, která má vzhledem ke spotřebnímu charakteru záruku jen 12 měsíců. Na trubici z křemičitého skla se nevztahuje záruka v případě jejího rozbití. Maximální pracovní tlak 3 /cm². Objem ES ,4 0, ES ,0 0, ES ,0 0, ES ,0 0, Model Clair-UV LP Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C D přírub vstup/výstup Celková výška Ø pláště ES mj/cm² ES mj/cm² ES mj/cm² ES mj/cm²

14 UV lampy nízkotlaké UV lampa Clair-UV nízkotlaká pro veřejné bazény (nerezový plášť) Tyto nízkotlaké UV lampy jsou určeny pro aplikaci ve veřejných bazénech, vlnová délka záření UV 254 nm bezpečně ničí všechny mikroorganismy obsažené v bazénové vodě. Svým účinkem značně zlepšuje parametry bazénové vody a snižuje spotřebu chloru i jiných dezinfektantů. Max. tlak 10 /cm², intenzita záření UV 40 mj/cm², el. krytí rozvodné krabice IP 54, typ UV lampy amalgámová - nízkotlaká (LP), chráněná trubicí z křemičitého skla (quartz), životnost lampy až hodin v závislosti na provozních podmínkách, max. teplota vody 60 C. Záruka na zařízení je 24 měsíců s výjimkou UV lampy, která má vzhledem k spotřebnímu charakteru záruku jen 12 měsíců. Na trubici z křemičitého skla se nevztahuje záruka v případě jejího rozbití. Objem IAM1090/120 PIAM ,0 0,0050 vyžádejte IAM1150/120 PIAM ,5 0,0145 vyžádejte IAM2205/120 PIAM ,0 0,0260 vyžádejte IAM3273/120 PIAM ,0 0,0460 vyžádejte IAM1150/300 PIAM ,0 0,0180 vyžádejte IAM2273/300 PIAM ,5 0,0565 vyžádejte IAM3273/300 PIAM ,5 0,0565 vyžádejte IAM4273/300 PIAM ,5 0,0565 vyžádejte IAM5273/300 PIAM ,5 0,0565 vyžádejte Model Clair-UV LP Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C DN přírub vstup/výstup Celková výška Ø pláště PIAM IAM1090/120 8, mj/cm² PIAM IAM1150/ mj/cm² PIAM IAM2205/ mj/cm² PIAM IAM3273/ mj/cm² PIAM IAM1150/ mj/cm² PIAM IAM2273/ mj/cm² PIAM IAM3273/ mj/cm² PIAM IAM4273/ mj/cm² PIAM IAM5273/ mj/cm²

15 UV lampy nízkotlaké UV lampy Clair-UV nízkotlaká pro soukromé bazény (nerezový plášť) Nízkotlaké UV lampy jsou určeny pro aplikaci v soukromých bazénech, vlnová délka záření UV 254 nm bezpečně ničí všechny mikroorganismy obsažené v bazénové vodě. Svým účinkem značně zlepšuje parametry bazénové vody a snižuje spotřebu chloru či aktivního kyslíku. Max. tlak: 3 /cm², intenzita záření UV 30 mj/cm², el. krytí rozvodné krabice IP 54, nízkotlaká UV lampa chráněná trubicí z křemičitého skla (quartz), životnost lampy až hodin v závislosti na provozních podmínkách, max. teplota vody 40 C. Záruka na zařízení je 24 měsíců s výjimkou UV lampy a spouštěče, které mají vzhledem k spotřebnímu charakteru záruku jen 12 měsíců. Na trubici z křemičitého skla se nevztahuje záruka v případě jejího rozbití. Dodává se včetně el. průchodek a kabelu pro připojení do rozvaděče bazénu. Objem Clair-UV 10 PUVI , Clair-UV 20 PUVI , Clair-UV 30 PUVI , Clair-UV 40 PUVI , Clair-UV 340 PUVI Model Clair-UV LP Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C D přírub vstup/výstup Celková výška Ø pláště PUVI Clair-UV mj/cm² 1½ ,5 150 PUVI Clair-UV mj/cm² 1½ ,5 150 PUVI Clair-UV mj/cm² ,5 150 PUVI Clair-UV mj/cm² 2½ ,5 150 PUVI Clair-UV mj/cm² 2½ Objem Clair-UV3205HO PUV , Clair-UV4205HO PUV , Clair-UV5205HO PUV , Clair-UV6205HO PUV , Clair-UV6273HO PUV , Model Clair-UV LP Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C D přírub vstup/výstup Celková výška Ø pláště PUV Clair-UV3205HO mj/cm² 2½ PUV Clair-UV4205HO mj/cm² 2½ PUV Clair-UV5205HO mj/cm² 2½ PUV Clair-UV6205HO mj/cm² 2½ PUV Clair-UV6273HO mj/cm² 2½

16 UV lampy nízkotlaké UV lampa Clair-UV PE pro slanou vodu Série Clair-UV PE (speciální pro akvakulturu a slanou vodu) Polyetylenové UV lampy jsou určeny k aplikaci do slané vody. Na rozdíl od předchozích sérií, které mají komoru lampy vyrobenou z nerezové oceli, je u této série komora vyrobena z PE odolného slané vodě. Nízkotlaké UV lampy o vlnové délce záření UV 254 nm bezpečně ničí všechny mikroorganismy obsažené ve vodě a značně vylepšují její parametry. Max. tlak 6 /cm², intenzita záření 33 mj/cm², el. krytí rozvodné krabice IP 66, nízkotlaká UV lampa HO pro podélné uchycení, chráněná trubicí z křemičitého skla (quartz), životnost lampy až hodin v závislosti na provozních podmínkách, max. teplota vody 40 C, proudový chránič s vypínacím proudem 30 ma. Záruka na zařízení je 24 měsíců s výjimkou UV lampy a spouštěče, které mají vzhledem k spotřebnímu charakteru záruku jen 12 měsíců. Na trubici z křemičitého skla se nevztahuje záruka v případě jejího rozbití. Objem PE330HO PPEH ,5 0, PE870HO PPEH ,5 0, PE1160HO PPEH ,5 0, PE2160HO PPEH ,5 0, PE3160HO PPEH ,5 0, PE4250HO PPEH ,5 0, PE5250HO PPEH ,5 0, PE6250HO PPEH ,5 0, Model Clair-UV PE Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C D přírub vstup/výstup Celková výška A Ø D pláště PPEH PE330HO 1, mj/cm² PPEH PE870HO 6, mj/cm² PPEH PE1160HO 6, mj/cm² PPEH PE2160HO mj/cm² PPEH PE3160HO mj/cm² PPEH PE4250HO mj/cm² PPEH PE5250HO mj/cm² PPEH PE6250HO mj/cm² UV lampa Clair-UV PE amalgámová pro slanou vodu Polyetylenový plášť, amalgámové lampy, max. tlak 6 /cm², intenzita záření 33 mj/cm², max. teplota vody 60 C, el. krytí rozvodné krabice IP 66, proudový chránič s vypínacím proudem 30 ma. Objem PE2315/300AM PPEH ,5 0,024 vyžádejte PE3315/300AM PPEH ,028 vyžádejte PE4315/300AM PPEH ,028 vyžádejte PE5315/300AM PPEH ,051 vyžádejte PE6315/300AM PPEH ,051 vyžádejte PE7315/300AM PPEH ,051 vyžádejte Model Clair-UV PE Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C D přírub vstup/výstup Celková výška A PPEH PE2315/300AM mj/cm² PPEH PE3315/300AM mj/cm² PPEH PE4315/300AM mj/cm² PPEH PE5315/300AM mj/cm² PPEH PE6315/300AM mj/cm² PPEH PE7315/300AM mj/cm² Ø D pláště 266

17 UV lampy středotlaké UV lampa Clair-UV středotlaká pro veřejné bazény Středotlaké UV lampy jsou určeny k aplikaci ve veřejných bazénech. Vlnové délky záření zahrnují širší spektrum, přibližně od 240 do 310 nm, které umožňuje efektivně snižovat obsah vázaného chloru ve vodě a ničit i choroboplodné zárodky odolné chloru. Velká tolerance ke změně teploty vody. Zařízení zajišťuje vynikající sanitaci bazénové vody bez zápachů, dráždění očí či sliznic, čímž je dosaženo nižších provozních nákladů díky úspoře vody i chemikálií. Vyrobeny z nerez oceli AISI-316L s vysokou odolností vůči korozi. Max. tlak: 10 /cm² (kromě modelů MP030EL 600W a MP030EL 1 kw, kde je max. tlak 3 /cm²) Intenzita záření UV: 60 mj/cm², elektrické krytí rozvodné krabice IP 54, max. teplota vody 40 C. Typ UV lampy: středotlaká (MP) pro vodorovnou instalaci, proudění vody napříč. Životnost lampy: hodin v závislosti na provozních podmínkách zejména na počtu sepnutí. Vybavena měřící buňkou UV záření, která pomocí alarmu indikuje přítomnost nečistot na trubici z křemičitého skla (quartz) nebo snížení výkonu lampy, čistící páka umožňuje snadno očistit trubici bez nutnosti demontáže lampy (wiper-system). Lze dodat i s automatickým čištěním trubice quartz. Záruka na zařízení: 6-24 měsíců (dle komponentů). Na trubici z křemičitého skla ani lampu se nevztahuje záruka v případě jejího rozbití. Dodává se včetně el. průchodek a kabelu pro připojení do rozvaděče bazénu. A Objem MP100EL PMPX ,049 vyžádejte MP125EL PMPX ,046 vyžádejte MP140EL PMPX ,090 vyžádejte MP240EL PMPX ,088 vyžádejte MP340EL PMPX ,080 vyžádejte MP440EL PMPX ,092 vyžádejte Technické parametry Clair-UV MP Model Clair-UV MP Průtok Q (/h) Počet lamp (ks) El. příkon 1 lampy (W) Intenzita záření UV-C DN přírub vstup/výstup Celková výška A Ø C pláště PMPX MP100EL kW 60 mj/cm² PMPX MP125EL kW 60 mj/cm² PMPX MP140EL kW 60 mj/cm² PMPX MP240EL kW 60 mj/cm² PMPX MP340EL kW 60 mj/cm² PMPX MP440EL kW 60 mj/cm²

18 Automatická dezinfekce ozonem ve veřejném bazénu Ozonizační kontaktní komory Ozonizační komory vyrobeny z vinylesterového sklolaminátu odolného ozonu (max. 2 mg/l), vnitřní prvky z PVC. Pracovní tlak 2,5 bar (/cm²), zkušební tlak 3,75 bar (/cm²), boční vstup, vizor, vypouštěcí a odvzdušňovací ventilek (¾ ) - lze připojit automatický ventil. Vnitřní uspořádání komory umožňuje optimální přestup ozonu ze vzduchu do vody. Objem Z polyesterového sklolaminátu Ø 800 mm přip. Ø 63 mm, objem 992 d , Z polyesterového ovíjeného sklolaminátu Ø 1050 mm přip. Ø 110 mm, objem 1500 d , Ø 1200 mm přip. Ø 140 mm, objem 1870 d , Ø 1400 mm, přip. Ø 140 mm, objem 2691 d , Ø 1600 mm přip. Ø 160 mm, objem 3622 d , Ø 1800 mm přip. Ø 200 mm, objem 4731 d , Ø 2000 mm přip. Ø 225 mm, objem 5802 d , Ø 2350 mm přip. Ø 225 mm, objem 8800 d Ø H B x

19 Automatická dezinfekce ozonem ve veřejném bazénu Odstranění ozonu z vody - filtr a odvzdušňovací ventil Jako filtr pro odstranění ozonu z vody lze použít filtr Oslo - viz stránka 170. Ovládací ventilová baterie a písková náplň není součástí dodávky filtru. Objem filtr k destrukci ozonu Ø 1050 mm ,5 vyžádejte filtr k destrukci ozonu Ø 1200 mm ,2 vyžádejte filtr k destrukci ozonu Ø 1400 mm ,7 vyžádejte filtr k destrukci ozonu Ø 1600 mm ,2 vyžádejte filtr k destrukci ozonu Ø 1800 mm ,5 vyžádejte filtr k destrukci ozonu Ø 2000 mm ,3 vyžádejte filtr k destrukci ozonu Ø 2350 mm ,8 vyžádejte filtr k destrukci ozonu Ø 2500 mm ,8 vyžádejte ventil odvz. G ¾ int. x ½ ext ,8 0,01 vyžádejte ventil odvz. G 1 int. x ¾ ext ,6 0,01 vyžádejte vnitřní nástřik vinylesterem % z ceny filtru (rezistence O < 0,4 mg/l) včetně příslušenství Zařízení plynulého dávkování flokulantu Zařízení plynulého dávkování flokulantu Automatické dávkovací zařízení tekutých flokulantů do bazénové vody, zařízení převádí pulsní dávkování membránového čerpadla na kontinuální. Objem ,6 0,

20 Dávkovací čerpadla Control Basic NEXT Peristaltické dávkovací zařízení NEXT je nejjednodušší svého druhu na trhu. Je malých rozměrů, ale obsahuje všechny komponenty nezbytné pro správnou instalaci, měření a dávkování ph nebo Rx (ORP). Konstrukce zabraňující zavzdušnění, minimální údržba, odolné proti poškození chemikáliemi. Průtok 0,4 nebo 1,5 l/h. Součástí dodávky čerpadla je příslušná elektroda, kalibrační a instalační sada. nastavitelná požadovaná hodnota ph v rozsahu 0,0-14,0 nebo Redox mv plášť z ABS s elektrickým krytím IP-65 LCD displej Objem Control Basic ph 1,5 l/h NEXT Control Basic Rx 1,5 l/h NEXT Control Basic ph 0,4 l/h NEXT SPA Control Basic Rx 0,4 l/h NEXT SPA Zařízení Control Basic NEXT a NEXT SPA jsou dodávána včetně příslušné elektrody. Control Basic (volba ph nebo ORP) Zcela tiché dávkovací peristaltické čerpadlo s regulací ph nebo Rx (ORP). Konstrukce zabraňující zavzdušnění, minimální údržba, odolné proti poškození chemikáliemi. Průtok 1,5 nebo 5 l/h. Osvědčený výrobek vhodný pro použití se zařízením elektrolýzy soli. Součástí dodávky čerpadla není elektroda ani kalibrační sada, součástí je jen instalační sada (vstřikovací ventilek, sací koš, hadičky, napojovací manžeta a držák elektrody). Volba elektrody závisí na zvolené konfiguraci, buď ph nebo ORP (Redox potenciál). plastový plášť s elektrickým krytím IP-55 podsvícený LCD displej automatická kalibrace elektrody vyhodnocování opotřebení elektrody přerušení dávkování při spuštění alarmu proporcionální dávkování nastavitelná požadovaná hodnota ph v rozsahu 0,0-14,0(±0,2) nebo Redox mv(± 3mV) menu v 5 jazycích volitelné vstupy: připojení průtokového spínače, hlídání hladiny dávkované látky, teplotní sonda, zvukový či optický alarm, ovládání spínacím relé parametry pro ph: Set point (požadovaná hodnota), dávkování kyselé nebo zásadité, ruční nastavení kompenzace teploty prostředí C, kalibrace ph 7 a 4, jen ph 7 nebo bez kalibrace, k zamezení dávkování při vadné elektrodě nastavitelná doba OFA (Over Feed Alarm) min nebo vypnuto parametry pro Rx: Set point mv záporný i kladný, kalibrace 465 mv/vypnuto, k zamezení dávkování při vadné elektrodě nastavitelná doba OFA (Over Feed Alarm) min nebo vypnuto. Objem Control Basic 1,5 l/h ,2 0, Control Basic 5 l/h ,2 0, elektroda ph a kalibr. sada ,4 0, elektroda Rx a kalibr. roztok ,3 0, Zařízení Control Basic lze nakonfigurovat na ph nebo Rx (ORP). 270

21 Dávkovací čerpadla Redox Basic (ORP) Řídící stanice s regulací Redox (ORP). Vhodná pro použití se zařízením elektrolýzy soli pro regulaci vyrobeného chloru nebo ji lze použít i pro regulaci tabletového dávkovače chloru otevíráním a zavíráním elektroventilu. Součástí dodávky řídící stanice není elektroda ani kalibrační sada, součástí je jen instalační sada (napojovací manžeta a držák elektrody). Volba elektrody závisí na zvolené konfiguraci, buď ph nebo ORP (Redox potenciál). plastový plášť s elektrickým krytím IP-55 podsvícený LCD displej automatická kalibrace elektrody vyhodnocování opotřebení elektrody přerušení výroby chloru při spuštění alarmu (blikající LED dioda) proporcionální funkce nastavitelná požadovaná hodnota Redox potenciál (ORP) v rozsahu ±999 mv Objem Redox Basic (ORP) ,1 0, elektroda Rx a kalibr. roztok ,3 0, Instalační sada Elektrody ph Control Basic Redox Basic elektroda ph s kalibračními roztoky (: 36004) elektroda Redox s kalibrač. roztokem (: 36005) Držák čerpadla OPTIMA a Basic Držák čerpadla je volitelné příslušenství pro možnost umístění čerpadel OPTIMA a BASIC v horizontální poloze. Objem ,1 0,

22 Dávkovací čerpadla Dávkovací čerpadla OPTIMA Membránová dávkovací čerpadla OPTIMA jsou výsledkem 30 letého vývoje v oblasti automatického dávkování kapalin. Široká řada těchto čerpadel vyhoví všem požadavkům a typům instalace. Napájecí napětí v rozsahu V~ / 50-60Hz, jednoduché programování s širokou řadou funkcí a přesným dávkováním. Elektické krytí IP65. Materiály v kontaktu s chemikáliemi: polypropylen, viton, teflon, PVC. Plastový chemicky odolný plášť čerpadla, membránová vodovzdorná ovládací tlačítka, zabudovaný zpětný i odvzdušňovací ventilek, bez potřeby promazávání a s minimální údržbou. l/h Typ D Typ C Typ B 0, /cm 2 Analogové dávkovací čerpadlo OPTIMA Analogové dávkovací čerpadlo OPTIMA s regulovatelným průtokem pomocí potenciometru 0-100%. 2 regulační stupnice hrubá a jemná (1:5). Vstup pro hlídání hladiny vstřikované kapaliny s alarmem pomocí LED diody. Napájecí napětí v rozsahu V~ / 50-60Hz. Elektické krytí IP65. Materiály v kontaktu s chemikáliemi: polypropylen, viton, teflon, PVC. Plastový chemicky odolný plášť čerpadla a průhledný kryt ovládání, membránové vodovzdorné ovládací tlačítko, zabudovaný zpětný i odvzdušňovací ventilek, bez potřeby promazávání a s minimální údržbou. Objem Typ B Optima 2-5 l/h při 5-10 /cm² ,5 0, Typ C Optima 10 l/h při 5 /cm² ,5 0, Typ D Optima 20 l/h při 5 /cm² ,5 0,

23 Dávkovací čerpadla Digitální proporcionální dávkovací čerpadlo OPTIMA Digitální proporcionální dávkovací čerpadlo OPTIMA se všemi funkcemi proporcionálního dávkování. Technické údaje: - proporcionální dávkování vstupním analogovým signálem 0/4-20 ma - proporcionální dávkování vstupním digitálním signálem s možností: znásobení vstupních signálů (1:n) dělení vstupních signálů (n:1) nastavení v mg/l (g/) využití paměti čerpadla pro příjem vstupních signálů i v průběhu dávkování - alarm hladiny dávkované kapaliny s automatickým vypnutím čerpadla pomocí relé alarmu - nastavení maximálního průtoku čerpadla, aby se zabránilo nechtěnému předávkování - ochranné heslo nastavených funkcí a parametrů - možnost připojení akustického nebo světelného alarmu - napájecí napětí v rozsahu V~ / 50-60Hz Elektické krytí IP65. Materiály v kontaktu s chemikáliemi: polypropylen, viton, teflon, PVC. Plastový chemicky odolný plášť čerpadla a průhledný kryt ovládání, membránové vodovzdorné ovládací tlačítko, zabudovaný zpětný i odvzdušňovací ventilek, bez potřeby promazávání a s minimální údržbou. Objem Typ B Optima 5 l/h při 7-10 /cm² ,5 0, Typ C Optima 10 l/h při 5 /cm² ,5 0, Typ D Optima 20 l/h při 5 /cm² ,5 0, Dávkovací čerpadlo OPTIMA s regulací ph nebo Rx (ORP) Membránové dávkovací čerpadlo OPTIMA s možností regulace ph nebo Redox potenciálu. Automatická kalibrace elektrody stisknutím tlačítka a kontrola opotřebení elektrody Technické údaje: - ruční nastavení kompenzace teploty prostředí nebo volitelně automaticky pomocí sondy Pt100 - výstup 4-20 ma pro grafické zachycení nebo přenos měřené veličiny - alarm hladiny dávkované kapaliny s automatickým vypnutím čerpadla pomocí relé alarmu - alarm při nastavené odchylce od požadované hodnoty v celém rozsahu měření - nastavení časového zpoždění dávkování pro zabránění dávkování při vadné elektrodě - nastavení maximálního průtoku čerpadla, aby se zabránilo nechtěnému předávkování - ochranné heslo nastavených funkcí a parametrů - možnost připojení akustického nebo světelného alarmu - napájecí napětí v rozsahu V~ / 50-60Hz Elektické krytí IP65. Materiály v kontaktu s chemikáliemi: polypropylen, viton, teflon, PVC. Plastový chemicky odolný plášť čerpadla a průhledný kryt ovládání, membránové vodovzdorné ovládací tlačítko, zabudovaný zpětný i odvzdušňovací ventilek, bez potřeby promazávání a s minimální údržbou. Objem Typ C Optima 10 l/h při 5 /cm² ,5 0, nebo 5 l/h při 10 /cm² elektroda ph a kalibr. sada ,4 0, elektroda Rx a kalibr. roztok ,3 0, Elektrody elektroda ph s kalibračními roztoky (: 36004) elektroda Redox s kalibračním roztokem (: 36005) 273

24 Dávkovací čerpadla Membránové dávkovací čerpadlo Exactus Elektronická dávkovací čerpadla k montáži na podložku nebo na zeď v 5 různých provedeních: - ruční analogová regulace ( ) - ruční s mikroprocesorem ( ) - proporcionální regulace řízená externím signálem 4-20 ma ( ) - regulace ph s připojením na sondu ph ( ) - regulace Rx potenciálu s připojením na sondu Rx ( ) - regulace Cl s připojením na sondu Cl ( ) Čerpadla jsou vyráběna dle norem CE. Elektrické krytí IP-65. Elektrické napětí 220/240 V, 50/60 Hz. Materiály v kontaktu s dávkovanou látkou: polypropylen, viton, teflon, PVC (ventilky lze dodat z různých materiálů dle povahy dávkované chemikálie). Skříňka čerpadla vyrobena z chemicky odolného plastu, vodě odolný ovládací panel s membránovými tlačítky. Odvzdušňovací ventilek. Nevyžaduje mazání. Minimální údržba. Na vyžádání lze dodat se sondou hlídání hladiny v nádobě vstřikované látky nebo pro jiná el. napětí. Výkonové křivky čerpadel EXACTUS Exactus - ruční dávkování Elektronické dávkovací čerpadlo k montáži na podložku nebo na stěnu. Ruční regulace, dvojí rozmezí % a 0-20 %. Skříňka čerpadla z plastu odolného kyselinám i zásadám. Objem 2 l/h - 5 bar , l/h - 10 bar , l/h - 7 bar , l/h - 10 bar , l/h - 5 bar , l/h - 5 bar , Exactus - ruční dávkování řízené mikroprocesorem Elektronické dávkovací čerpadlo k montáži na podložku nebo na stěnu. Ruční regulace s digitálním zobrazením procenta dávkování. Rozmezí regulace %. Skříňka čerpadla z plastu odolného kyselinám i zásadám. Připraveno k připojení sondy hlídání hladiny dávkované látky (sonda není součástí dodávky). Objem 2 l/h - 10 bar , l/h - 7 bar , l/h - 10 bar , l/h - 5 bar , l/h - 5 bar ,

25 Dávkovací čerpadla Exactus - proporcionální dávkování Elektronické dávkovací čerpadlo k montáži na podložku nebo na zeď. Proporcionální regulace řízená externím signálem 0-20 ma. Frekvence pulzů bude proporcionálně odpovídat přijatému ma signálu: na vyšší signál bude čerpadlo reagovat vyšším průtokem. Toto dávkovací čerpadlo může být upraveno i pro obrácenou funkci, tzn. s vyšším signálem nižší průtok. Tento model lze přizpůsobit i jinému rozsahu ma (0-20 ma, 4-20 ma, 20-4 ma). Objem 5 l/h - 7 bar , l/h - 10 bar , l/h - 5 bar , l/h - 5 bar , Exactus - proporcionální regulace ph / Rx Elektronické dávkovací čerpadlo k montáži na podložku nebo na zeď s připojením na sondu ph/rx (sondy nejsou v dodávce). Regulace potenciálu Redox v rozmezí až 1400 mv (krok ±1 mv) a ph v rozmezí 0-14 (krok 0,01). LCD displej s podsvícením. Možnost nastavení manuálního nebo proporcionálního chodu. Objem mv Rx 5 l/h - 7 bar , l/h - 10 bar , l/h - 5 bar , Exactus - proporcionální regulace Cl Elektronické dávkovací čerpadlo k montáži na podložku nebo na zeď s připojením na sondu Cl (sonda není v dodávce) Cl ppm Objem 5 l/h - 7 bar , l/h - 10 bar , l/h - 5 bar , Elektroda ph K čerpadlům Exactus - regulace ph Objem ,2 0, Elektroda Rx K čerpadlům Exactus - regulace Rx Objem ,3 0, Elektroda Cl K čerpadlům Exactus - regulace Cl Objem ,3 0, Držák elektrod Objem ,3 0,

26 Dávkovací čerpadla Dávkovací čerpadlo peristaltické Maximální průtok 3 l/h při 96 ot./min. Elektrické připojení 220/240 V, 50/60 Hz. Regulace %. Materiály v kontaktu s dávkovanou látkou: silikon a polypropylen. Objem ,5 0, Nádrže z polyetylenu Nádrže na chemikálie k dávkovacím čerpadlům. Objem Objem: 100 l Objem: 120 l ,5 0, Objem: 250 l ,0 0, Objem: 350 l ,0 0, Objem: 500 l ,5 0, Objem: l Ruční míchadla K nádržím z polyetylenu. Objem Délka 60 cm ,5 0, Délka 90 cm ,2 0, Kalibrace a čištění elektrod Kalibrační, čistící a konzervační roztoky Objem Kalibrační roztok ph ,5 0, Kalibrační roztok ph ,5 0, Kalibrační roztok ph ,5 0, Kalibrační roztok 460 mv ,5 0, Čistící roztok ,5 0, Roztok pro uchování elektrod ph od AstralPool ,5 0,010 vyžádejte 276

27 277

28 Elektronické regulátory hladiny vody Regulátor hladiny s miniplovákem Regulátor hladiny vody v bazénu s plovákem umístěným ve skimmeru. Při minimální hladině sepne kontakt v plováku a otevře se elektroventil přívodu vody do bazénu. Při maximální hladině se kontakt rozepne a zastaví plnění bazénu vodou. Současně lze nastavit vypnutí filtračního čerpadla, pokud hrozí přisátí vzduchu ve skimmeru a jeho opětovné zapnutí při dosažení požadované hladiny. Řídící jednotka v krabici z ABS plastu s polykarbonátovým víkem. El. krytí IP-55. Včetně hmoždinek a vrutů pro uchycení řídící jednotky na zeď, elektroventilu 24 V, filtru se šikmým sedlem a plovákového spínače. Rozměry řídící jednotky 220 x 200 x 150 mm. Objem RNS-1 1 2,5 0,02 vyžádejte Regulátor hladiny s pěti sondami Regulátor hladiny vody v bazénu s pěti sondami umístěnými ve skimmeru nebo jiném místě v bazénu. Při minimální hladině sonda sepne elektroventil přívodu vody do bazénu, při maximální hladině jej odpojí, aby se zastavilo plnění bazénu vodou. Současně lze nastavit vypnutí filtračního čerpadla, pokud hrozí přisátí vzduchu ve skimmeru a jeho opětovné zapnutí při dosažení požadované hladiny. Řídící jednotka v krabici z ABS plastu s polykarbonátovým víkem. El. krytí IP-55. Včetně hmoždinek a vrutů pro uchycení řídící jednotky na zeď, elektroventilu 24 V, filtru se šikmým sedlem a plovákového spínače. Objem NIVA 1 2,8 0,02 vyžádejte SCHÉMA INSTALACE VYROVNÁVACÍ NÁDRŽE Z PŘELIVU BAZÉNU VODA ZE SÍTĚ ELEKTROVENTIL VODOMĚR DO BAZÉNU DO ODPADU Z VÝPUSTI BAZÉNU Signál maximální hladiny ve vyrovnávací nádobě pro sepnutí čerpacího zařízení. Signál minimální hladiny v bazénu pro otevření elektroventilu k podpůrnému zásobování vodou. Signál minimální hladiny ve vyrovnávací nádobě pro zastavení čerpacího zařízení. 278

29 Elektronické regulátory hladiny vody Elektronická skříňka k ovládání hladiny ve vyrovnávací nádobě Pro bazény s přelivem. Sondy se 2 m kabelu. Skříňka pro připojení sond na 2 úrovních: * Minimální bezpečnostní hladina vody pro čerpací zařízení: jde o signál pro čerpadlo v případě, že hladina vody nedosahuje minima požadovaného pro provoz čerpadla. * Hladina naplnění: Jde o signál pro elektroventil k dosažení požadované hladiny vody v bazénu (pracuje při 220 V a 24 V). Objem vyžádejte Skříňka pro připojení sond na 3 úrovních: * Minimální bezpečnostní hladina vody pro čerpací zařízení. Jde o signál pro čerpadlo v případě, že hladina vody nedosahuje minima požadovaného pro provoz čerpadla. * Hladina naplnění: jde o signál pro elektroventil k dosažení požadované hladiny vody v bazénu (pracuje při 220 v a 24 V). * Vynucené sepnutí čerpacího zařízení: nastane v případě, kdy hladina vody ve vyrovnávací nádobě dosáhne úrovně pro vypuštění (v případě rozbití či selhání zpětné klapky). Objem vyžádejte Plastové bóje. Bóje Objem 26 x vyžádejte 33 x 42-1¼ vyžádejte 40 x 49-1½ vyžádejte 50 x vyžádejte A Ø bóje

30 Ovládací zařízení Domoticpool Řídící jednotka s dotykovým displejem Pomocí elektronického ovládacího systému Domoticpool je možno monitorovat a ovládat, přímo z interiéru vašeho domu, veškerá zařízení týkající se bazénu nebo k bazénu připojená (osvětlení, filtraci, čištění, zavlažování, atd.) a to bez potřeby kabelové instalace. Aby systém mohl takto fungovat, je vybaven řídící jednotkou umístěnou v interiéru domu, která je schopna navázat spojení s komunikačními prvky instalovanými do jednotlivých typů zařízení. K přenosu signálů dochází pomocí běžné elektrické sítě. Systém obsahuje: - obousměrnou komunikaci s použitím elektrické sítě - grafický displej s dotykovou obrazovkou - hodiny, které umožňují systém programovat Velkou výhodou tohoto systému je velmi snadná instalace, lze jej použít jak u nově budovaných, tak již existujících bazénů. Komunikační modul je vybaven 3 relé vstup/výstup a 2 připojeními pro teplotní čidla. Zobrazování v podobě ikon a srozumitelného menu Objem Řídící jednotka systému ,92 0, Komunikační modul pro ovládání ,36 0, Rozměry řídící jednotky: 200 mm x 150 mm. Rozměry komunikačního modulu: 71 x 71 x 71 mm. Komunikační modul 280

31 Teploměry Plovoucí kruhový teploměr Top quality Měří teplotu 30 cm pod hladinou vody. Velmi přesný. Odečet teploty v C nebo F přímo na hladině vody v bazénu. Teploměr má stupnici a ručičku ovládanou bimetalem. Objem Shark Basic Line Teploměr plovoucí Hranaté tělo teploměru se stupnicí Celsia. Válcové tělo teploměru se stupnicí Celsia a Fahrenheita. Objem Plovák kulatý - tělo hranaté ,7 0, Plovák elipsa - tělo válcové ,1 0, Plovák Kachna - tělo válcové ,5 0, Plovák Delfín - tělo válcové ,5 0, Plovák Žába - tělo válcové ,5 0, Plovák Velryba - tělo válcové ,5 0, Ponorný teploměr Se stupnicí Celsia a Fahrenheita. Objem ,1 0, ,1 0,
