1 ENGLISH ČESKY INSTRUCTIONS FOR USE, NÁVOD K POUŽITÍ SIDE-BY-SIDE SWITCHBOARD CABINET ŘADOVÁ ROZVÁDĚČOVÁ SKŘÍŇ QA40 QA55 1 QA40 QA55 Mounting tools: Nářadí pro montáž: - Inbus 5; 6 - spanner: 10; 13 klíč - screwdriver: PZ2 šroubovák Installation, service and maintenance of the electrical equipment may be carried out by an authorized person only. Montáž, obsluhu a údržbu smí provádět osoba s odpovídající elektrotechnickou kvalifikací a Z00

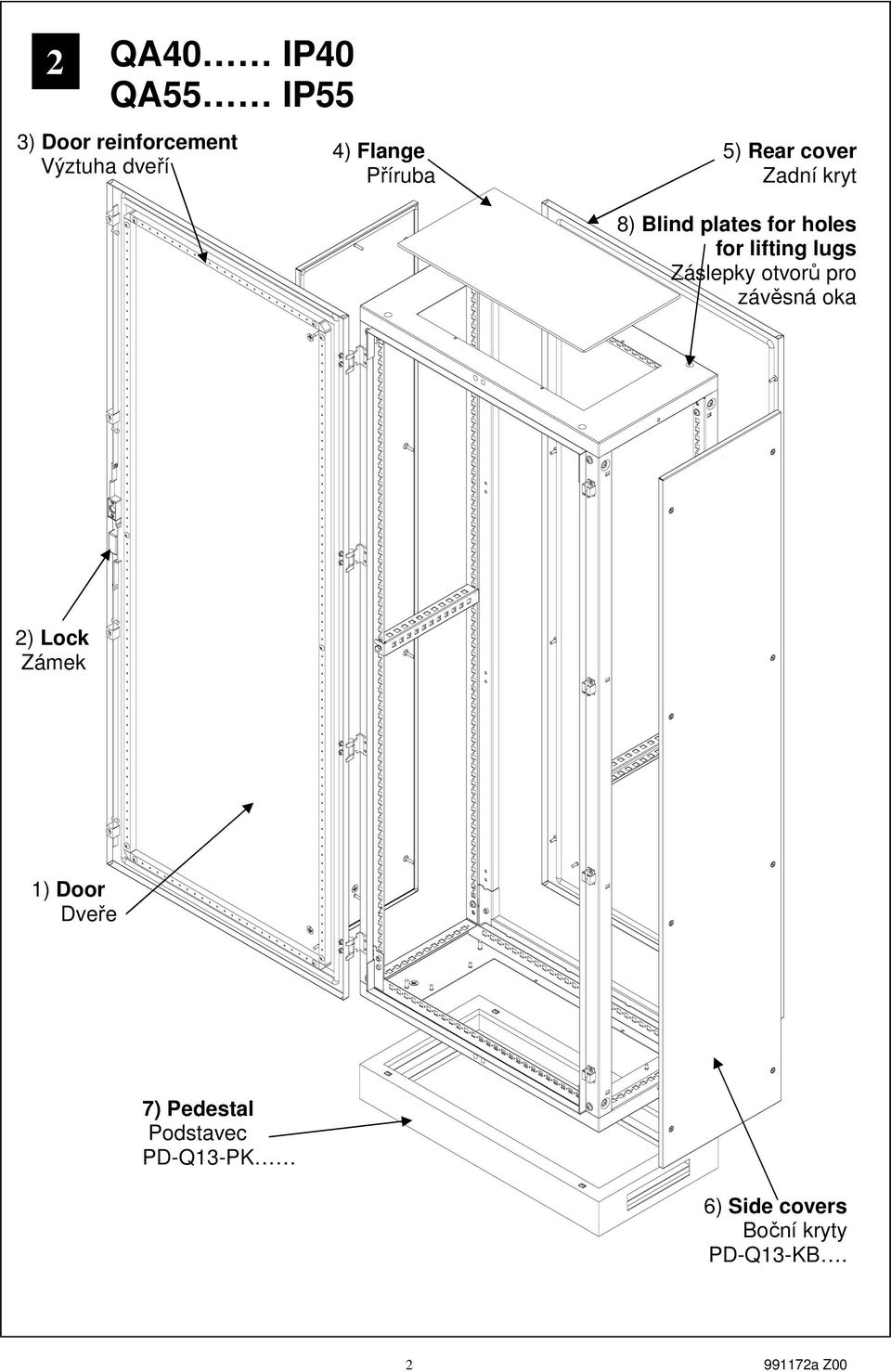

2 2 QA40 IP40 QA55 IP55 3) Door reinforcement Výztuha dveří 4) Flange 5) Rear cover Příruba Zadní kryt 8) Blind plates for holes for lifting lugs Záslepky otvorů pro závěsná oka 2) Lock Zámek 1) Door Dveře 7) Pedestal Podstavec PD-Q13-PK 6) Side covers Boční kryty PD-Q13-KB a Z00

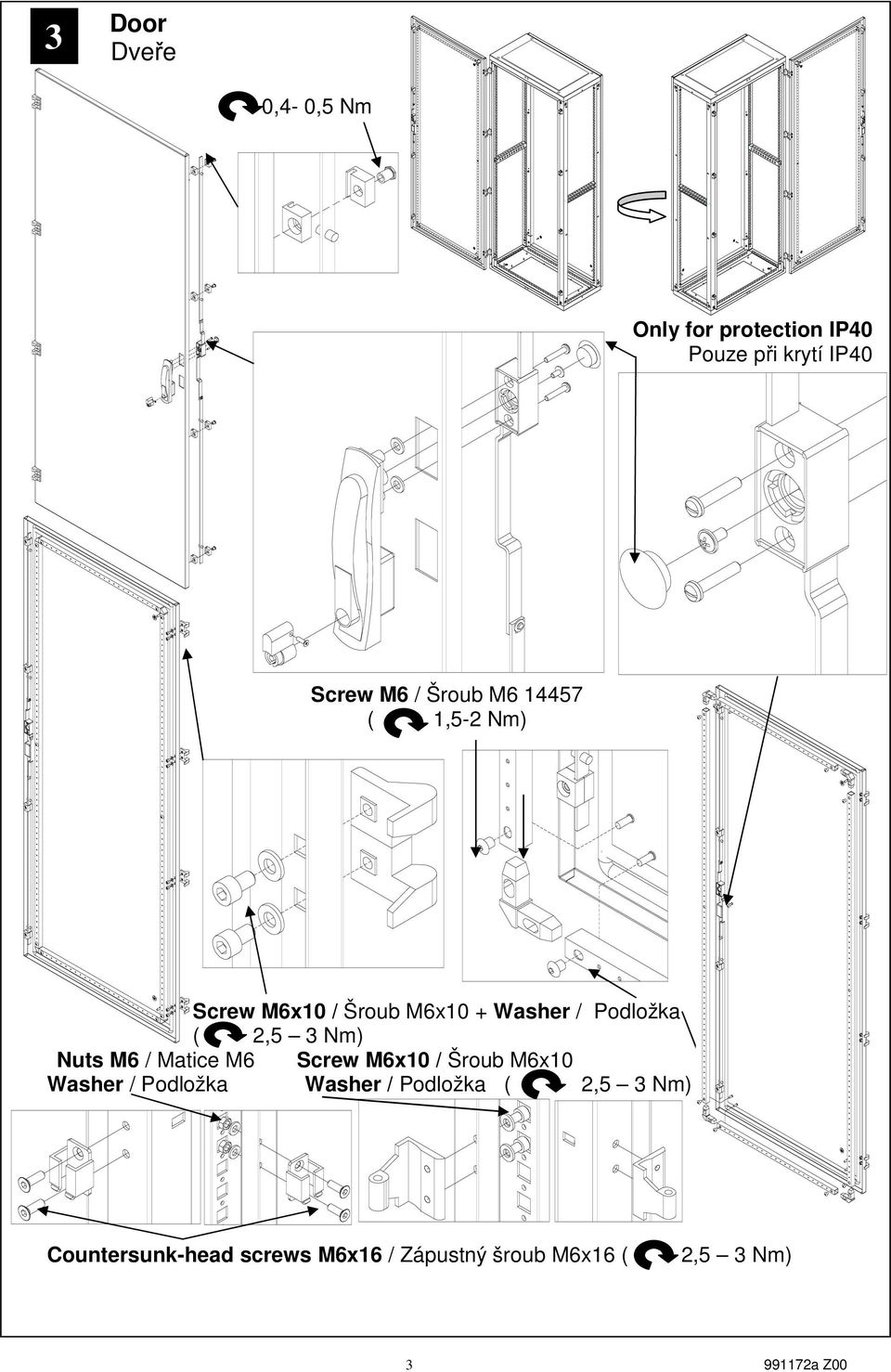

3 3 Door Dveře 0,4-0,5 Nm Only for protection IP40 Pouze při krytí IP40 Screw M6 / Šroub M ( 1,5-2 Nm) Screw M6x10 / Šroub M6x10 + Washer / Podložka ( 2,5 3 Nm) Nuts M6 / Matice M6 Screw M6x10 / Šroub M6x10 Washer / Podložka Washer / Podložka ( 2,5 3 Nm) Countersunk-head screws M6x16 / Zápustný šroub M6x16 ( 2,5 3 Nm) a Z00

4 5 Pedestal Screw M10x20 / Šroub M10x20 + Podstavec Washer / podložka PD-Q13-PK Cage nut M10 / Klecová matice M a Z00

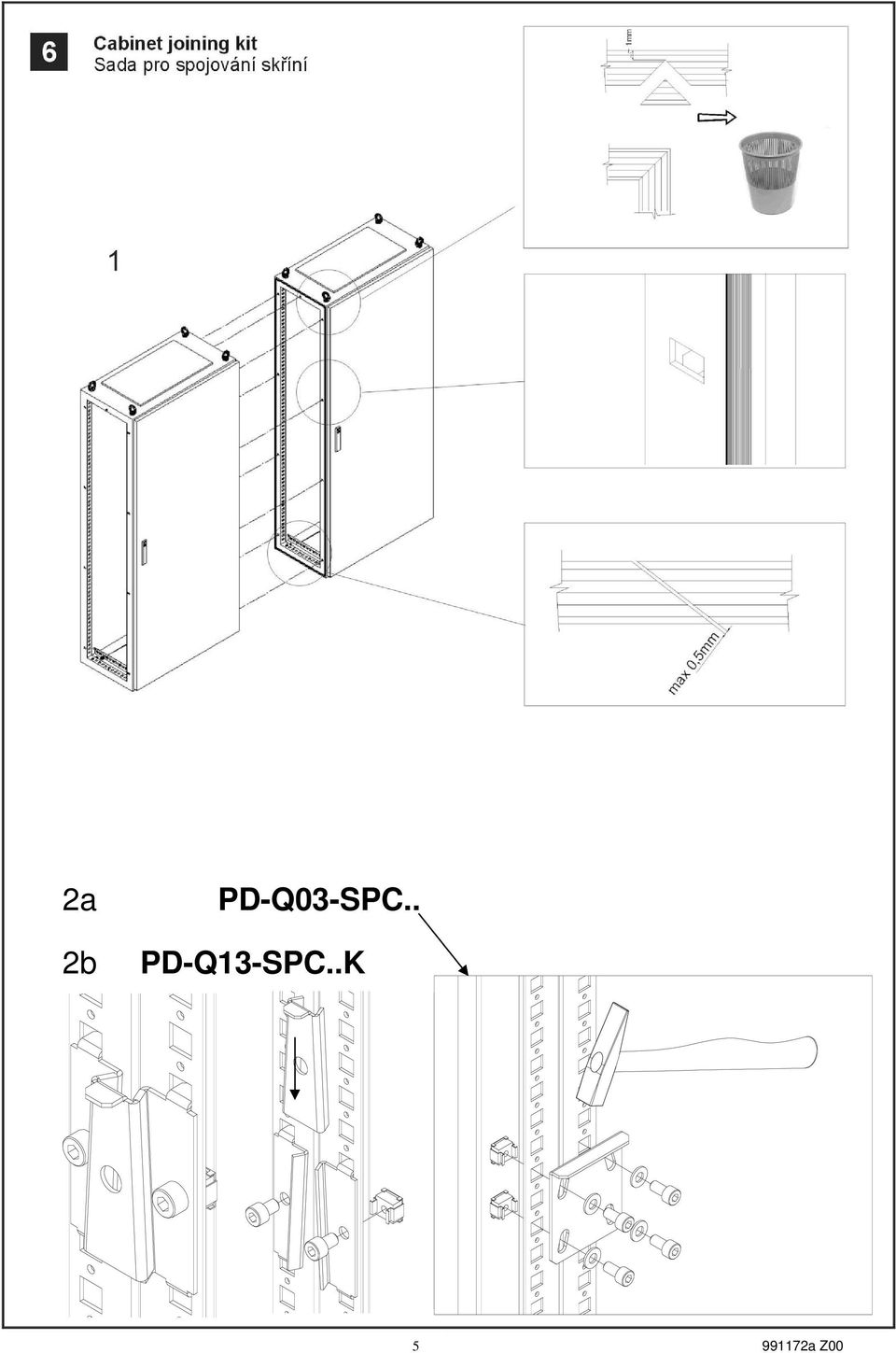

5 2a 2b PD-Q03-SPC.. PD-Q13-SPC..K a Z00

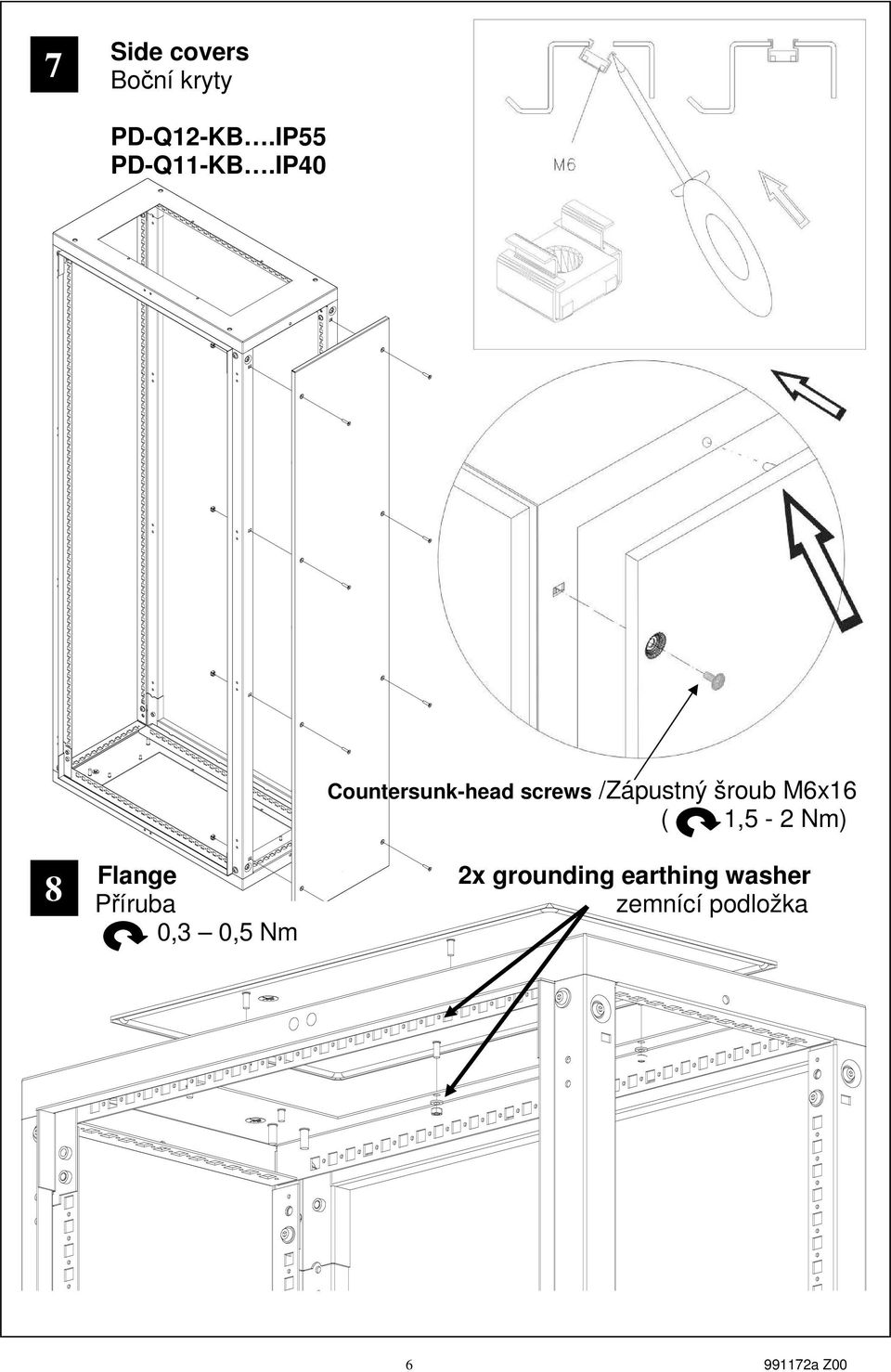

6 7 Side covers Boční kryty PD-Q12-KB.IP55 PD-Q11-KB.IP40 Countersunk-head screws /Zápustný šroub M6x16 ( 1,5-2 Nm) 8 Flange Příruba 0,3 0,5 Nm 2x grounding earthing washer zemnící podložka a Z00

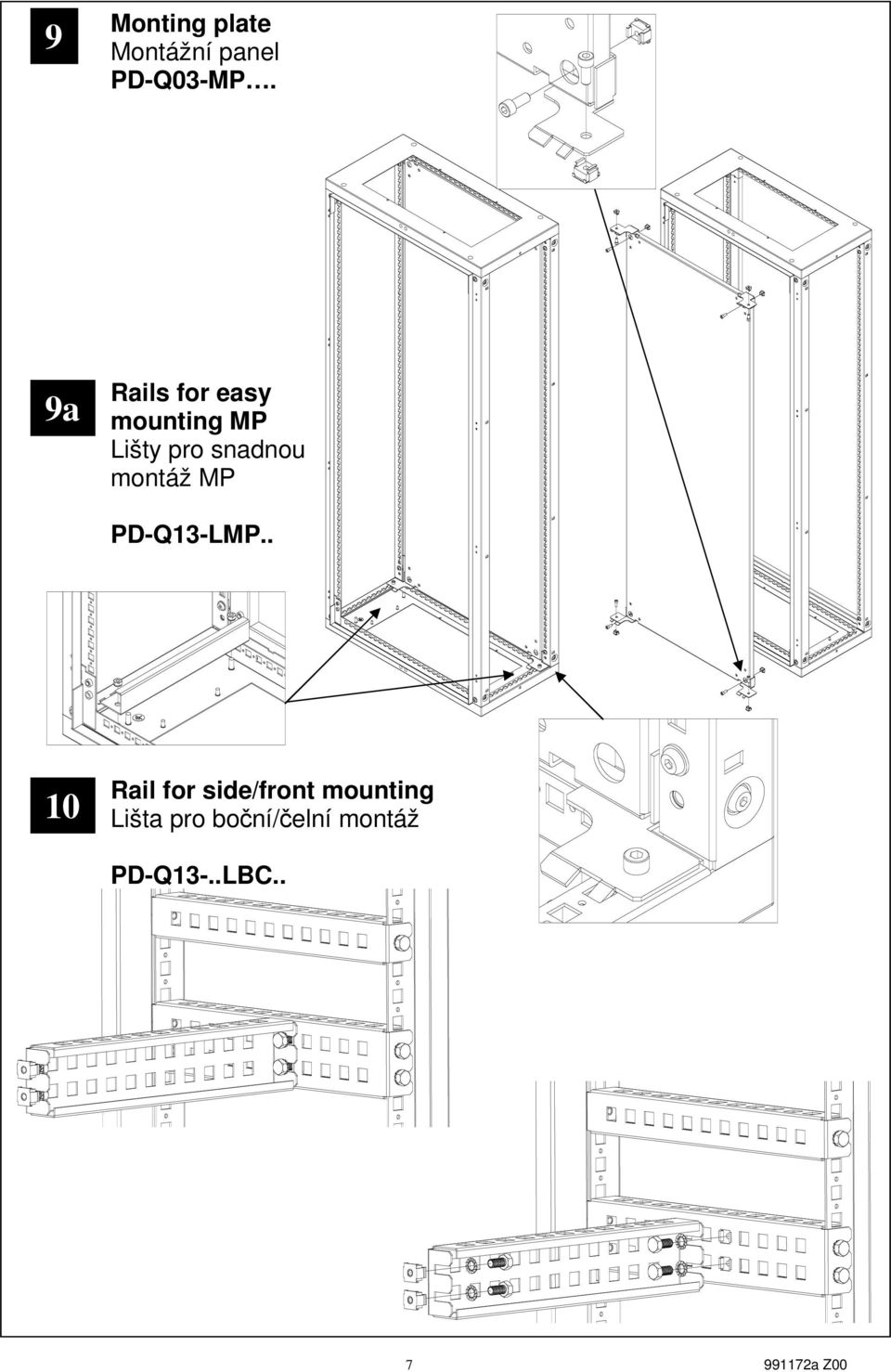

7 9 Monting plate Montážní panel PD-Q03-MP. 9a Rails for easy mounting MP Lišty pro snadnou montáž MP PD-Q13-LMP.. 10 Rail for side/front mounting Lišta pro boční/čelní montáž PD-Q13-..LBC a Z00

8 11 Rail for back wall mounting Lišta pro zadní montáž PD-QK-..LB.. PD-Q03-..LB.. 12 Vertical rail Svislá lišta PD-QK-..LV a Z00

9 a Z00

10 Sliding device rail bracket Posuvné držáky přístrojové lišty Door switch bracket Držák dveřního spínače Door switch Dveřní spínač a Z00

11 22 Modular system Modulový systém PD-Q13-M.. A 23 Additional covers Krajní kryty PD-Q13-KMK.. 23.a Vertical outer cover Svislý krajní kryt PD-Q13-KMM.. A a Z00

12 24 Modular system Modulový systém PD-Q13-KMV.. PD-Q13-KM.. 25 Bottom side flages Posuvné kryty dna PD-Q13-3KD a Z00

13 26 Support insulator Podpěrný izolátor PD-Q03-PW40M Support insulator brackets Držáky podpěrných izolátorů PD-QK-DIVV Rail for back wall mounting Lišta pro zadní montáž 2x PD-QK-45LB.. PD-QK-76LB.. PD-Q03-45LB.. 29 Busbar supports Držáky přípojnic PD-QK-DELTA.. PD-QK-DELTA C a Z00

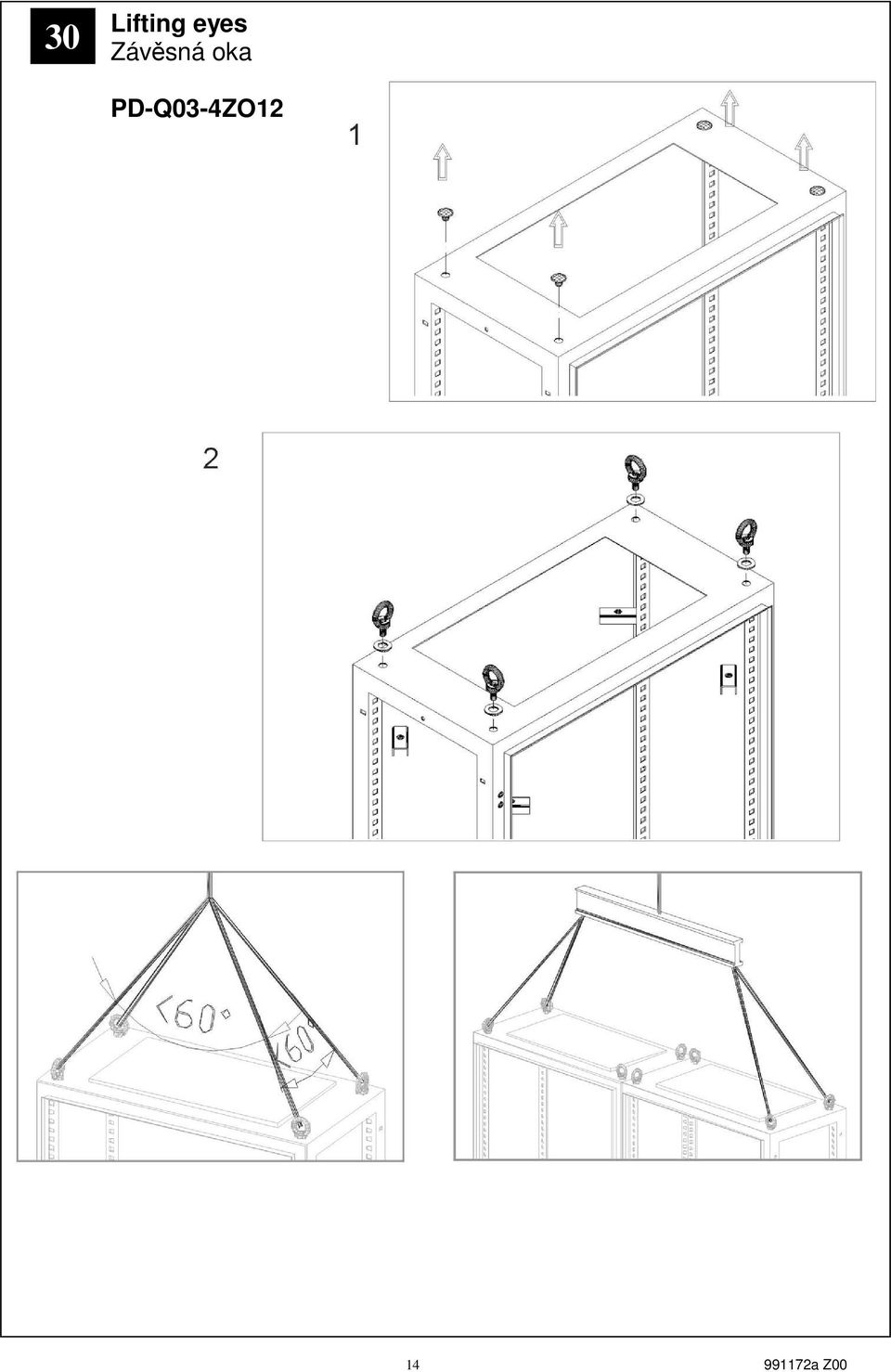

14 30 Lifting eyes Závěsná oka PD-Q03-4ZO a Z00

15 31 Data pockets Schránky na dokumentaci PD-QK-DVA06 PD-QK-DVA08 PD-QK-DVA4PS 32 Rear cover Zadní kryt Countersunk-head screw M6x16/ Zápustný šroub M6x16 Blind plates / Záslepky 18/14x7 ( 1,5-2 Nm) Blind plates Záslepky 13/7x6,5 Šroub M6x16 + Podložka 2,5-3 Nm Back cover holder Držák zadního krytu Cage nut M6 Klecová matice M a Z00

16 33 Door catch Aretace dveří PD-Q13-AD160 Thread M6 / závit M6 34 Recommended torgues (If it is not mentioned above) Doporučené utahovací momenty (pokun není dáno jinak) Screws/Šroub M 6-2 Nm Screws/Šroub M 8-5 Nm Screws/Šroub M 10-6 Nm Only materials which have low adverse environmental impact and which do not contain dangerous substances as specified in ROHS directive have been used in the product. Ve výrobku jsou použity materiály s nízkým negativním dopadem na životní prostředí, které neobsahují zakázané nebezpečné látky dle ROHS a Z00

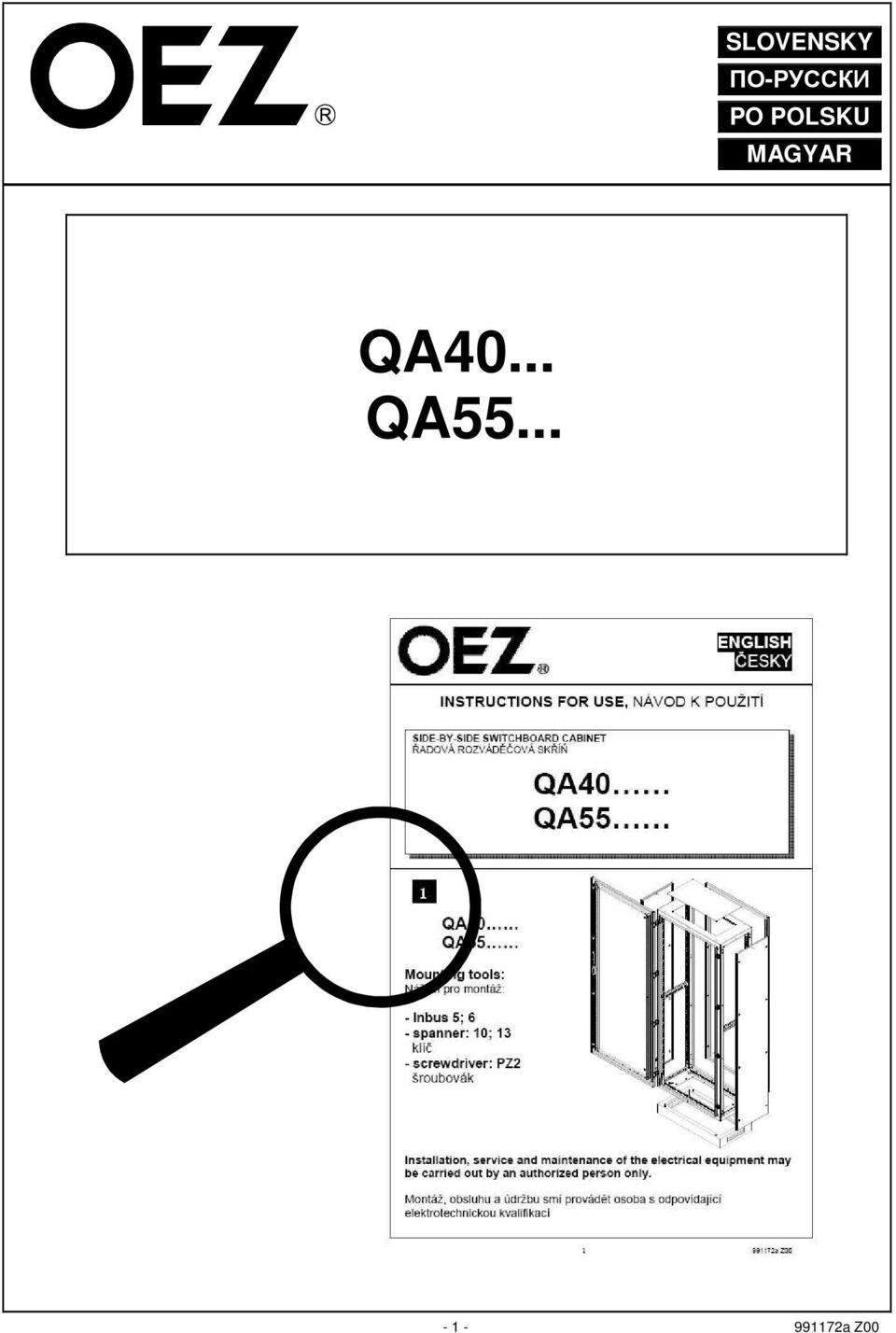

17 SLOVENSKY ПО-РУССКИ PO POLSKU MAGYAR QA40... QA a Z00

18 Návod k použitiu SLOVENSKY Radová rozvádzačová skriňa - QA40..., QA Náradie pre montáž : Inbus :5; 6 Kľúč :10; 13 skrutkovač :PZ2 Montáž, obsluhu a údržbu môže vykonávať iba osoba s odpovedajúcou elektrotechnickou kvalifikáciou. 2 Dvere Zámok Výstuha dverí Príruba Zadný kryt Bočné kryty Podstavec Záslepky otvorov pre závesné oka 3 Dvere Len pri krytí IP40 Skrutka M6 Skrutka M6x10 + Podložka Matica M6 Podložka Skrutka M6x10 Podložka Zápustný skrutka M6x16 5 Podstavec PD-Q13-PK... Skrutka M10x20 + Podložka Klietková matica M10 6 Súpravy na spojovanie skríň 7 Bočné kryty Zápustný skrutka M6x16 8 Príruba 2x Zemniaca podložka 9 Montážny panel Lišty pre jednoduchú montáž PD-Q13-LMP.. 10 Lišty pre bočnú/čelnú montáž 11 Lišta pre zadnú montáž 12 Zvislá lišta 13 Prístrojová lišta 14 Svorková lišta predná 15 Svorková lišta zadná 16 Lišta pre držiaky káblov Sonap 17 Posuvné držiaky prístrojové lišty 18 Držiak dverového spínača a Z00

19 19 Dverový spínač 20 Lišta pre držiaky káblov Sonap 21 Svetlo 22 Modulový systém 23 Krajné kryty Zvislý krajný kryt 24 Modulový systém 25 Posuvné kryty dna 26 Podperný izolátor 27 Držiak podperných izolátorov 28 Lišta pre zadnú montáž 29 Držiaky prípojníc 30 Závesné oká 31 Schránky na dokumentáciu 32 Zadný kryt Zápustný skrutka M6x16 Záslepky otvorov pre závesné oka 18/14x7 Zaslepenie 13/7x6,5 Skrutka M6x16 + Podložka Držiak zadného krytu Klietková matica M6 33 Aretácia dverí Závit M6 34 Doporučené uťahovanie momenty : ( Pokiaľ nie je dané inak ) Skrutka M6-2 Nm Skrutka M8-5 Nm Skrutka M10-6 Nm Vo výrobku sú použite materiály s nízkym negatívnym dopadom na životné prostredie, ktoré neobsahuje zakázané latky podľa ROHS a Z00

20 Инструкция по эксплуатации ПО-РУССКИ Рядовой распределительный шкаф - QA40..., QA Инструменты для монтажа : Шестигран :5; 6 Ключ :10; 13 отвёртка :PZ2 Монтаж, обслуживание и уход может производить только работник с соответствующей электротехнической квалификацией. 2 Дверцы Замок Ребро жесткости двери Фланц Задняя крышка Боковые крышки Подставка Заглушки отверстий для подвесных петлей 3 Дверцы Только при степени защиты IP40 Винт M6 Винт M6x10 + шайба Гайка M6 шайба Винт M6x10 шайба винт с потайной головкой M6x16 5 Подставка PD-Q13-PK... Винт M10x20 + шайба Клеточная гайка M10 6 Комплект для крепления шкафов 7 Боковые крышки винт с потайной головкой M6x16 8 Фланц 2x Заземляющая подкладка 9 Монтажная панель Рейки для удобного монтажа PD-Q13-LMP.. 10 Рейки для бокового/торцевого монтажа 11 Рейка для заднего монтажа 12 Вертикальная рейка 13 Приборная рейка 14 Рейка с зажимами, передняя 15 Рейка с зажимами, задняя 16 Рейка для держателей кабелей Sonap 17 Подвижные держатели приборной рейки 18 Держатель дверного включателя a Z00

21 19 Дверной включатель 20 Рейка для держателей кабелей Sonap 21 лампа 22 Модульная система 23 Боковые крышки Вертикальная крайняя крышка 24 Модульная система 25 Раздвижные крышки дна 26 Опорный изолятор 27 Держатель опорных изоляторов 28 Рейка для заднего монтажа 29 Держатели сборных шин 30 Подвесные петли 31 Ящики для документов 32 Задняя крышка винт с потайной головкой M6x16 Заглушки отверстий для подвесных петлей 18/14x7 Заглушки 13/7x6,5 Винт M6x16 + шайба Держатель задной крышки Клеточная гайка M6 33 Арретир дверцы Резьба M6 34 Рекомендуемые моменты затяжки : ( Если не установлено иначе ) Винт M6-2 Nm Винт M8-5 Nm Винт M10-6 Nm В изделии применены материалы с малым негативным влиянием на окружающую среду, которые не содержат запрещенные опасные вещества, указанные в директиве ROHS a Z00

22 Instrukcja obsługi PO POLSKU Szeregowa skrzynia rozdzielcza - QA40..., QA Narzędzia montaŝowe : Inbus :5; 6 Klucz :10; 13 Śrubokręt :PZ2 MontaŜ, obsługę i konserwację wykonywać moŝe wyłącznie odpowiednio wykwalifikowana osoby z branŝy elektrotechnicznej. 2 Drzwi Zamek Wzmocnienie drzwi Flange Osłona tylna Osłony boczne Podstawa Zaślepki otworów pod zawiesia transportowe 3 Drzwi Tylko podczas osłaniana IP40 Śruba M6 Śruba M6x10 + Podkładka Nakrętka M6 Podkładka Śruba M6x10 Podkładka Śruba wpuszczana M6x16 5 Podstawa PD-Q13-PK... Śruba M10x20 + Podkładka Nakrętka klatkowa M10 6 Komplet do łączenia szafek 7 Osłony boczne Śruba wpuszczana M6x16 8 Flange 2x Podkładka uziemiająca. 9 Płyta montaŝowa Listwy do łatwego montaŝu PD-Q13-LMP.. 10 Listwy dla bocznego/czołowego montaŝu 11 Listwa do montaŝu tylnego 12 Listwa pionowa 13 Listwa przyłączeniowa 14 Listwa zaciskowa przednia 15 Listwa zaciskowa tylna 16 Listwa dla uchwytów kabli Sonap 17 Przesuwne uchwyty listwy urządzeń 18 Uchwyt przełącznika drzwi a Z00

23 19 Wyłącznik drzwiowy 20 Listwa dla uchwytów kabli Sonap 21 Światło 22 System modułowy 23 Osłony skrajne Skrajna osłona pionowa 24 System modułowy 25 Uchwyty przesuwne dna 26 Izolator podporowy 27 Uchwyt izolatorów wsporczych 28 Listwa do montaŝu tylnego 29 Uchwyty szyn 30 Uchwyty do zawieszenia 31 Skrzynka na dokumenty 32 Osłona tylna Śruba wpuszczana M6x16 Zaślepki otworów pod zawiesia transportowe 18/14x7 Zaślepki 13/7x6,5 Śruba M6x16 + Podkładka Wspornik osłony tylnej Nakrętka klatkowa M6 33 Unieruchomienie drzwi Gwint M6 34 Zalecane momenty dokręcania śrub : ( JeŜeli nie wskazano inaczej ) Śruba M6-2 Nm Śruba M8-5 Nm Śruba M10-6 Nm W wyrobie zastosowane zostały materiały z niskim negatywnym oddziaływaniem na środowisko naturalne, które nie zawierają zakazanych niebezpiecznych substancji zgodnie z ROHS a Z00

24 Használati utasítás MAGYAR Sorolható elosztószekrény - QA40..., QA Szerelési szerszámok : Inbusz :5; 6 Kulcs :10; 13 csavarhúzó :PZ2 Szerelést, kezelést, karbantartást csak megfelelı elektrotechnikai képzettséggel rendelkezı személy végezhet. 2 Ajtók Zár Ajtó merevítı Karima Hátsó burkolat Oldallemezek Lábazat Függesztıszemek nyílásainak takarói 3 Ajtók Csak lefedésnél IP40 Csavar M6 Csavar M6x10 + Alátét Csavaranya M6 Alátét Csavar M6x10 Alátét Süllyesztıs csavar M6x16 5 Lábazat PD-Q13-PK... Csavar M10x20 + Alátét Szárnyas anya M10 6 Szett a szekrények öszzekötésére 7 Oldallemezek Süllyesztıs csavar M6x16 8 Karima 2x Földelı alátét 9 Szerelılap Lecek egyszerő szereléshez PD-Q13-LMP.. 10 Léc az oldalsó/homlokzati szereléshez 11 Léc hátsó szereléshez 12 Függıleges sín 13 Mőszersín 14 Elülsı szorítóléc 15 Hátsó szorítóléc 16 Léc a Sonap kábeltartók számára 17 Készüléklécek tologatható fogantyúi 18 Az ajtókapcsoló tartója a Z00

25 19 Ajtókapcsoló 20 Léc a Sonap kábeltartók számára 21 Fény 22 Modulusrendszer 23 Szélsı burkolat Függıleges szélsı burkolat 24 Modulusrendszer 25 Fenéklemez tolófedelek 26 Támasztószigetelı 27 A támasztószigetelık tartója 28 Léc hátsó szereléshez 29 Győjtısín tartók 30 Emelıfülek 31 Láda a dokumentáció számára 32 Hátsó burkolat Süllyesztıs csavar M6x16 Függesztıszemek nyílásainak takarói 18/14x7 Dugaszok 13/7x6,5 Csavar M6x16 + Alátét Hátsó burkolat tartója Szárnyas anya M6 33 Ajtó rögzítése Menet M6 34 Ajánlott húzási nyomaték : ( Ha ez nincs másképp megadva ) Csavar M6-2 Nm Csavar M8-5 Nm Csavar M10-6 Nm A termékben felhasznált anyagok alacsony negatív hatással vannak az életkörnyezetre, és nem tartalmaznak tiltott veszélyes anyagokat az ROHS alapján a Z00
