1 Schlüter -Systems Inovace pro každodenní radost ze sprchování Dodatek ceníku Informace o výrobcích a cenách PS 13/3, platné od 1. června 2013 Česká republika - Slovenská republika

2 Odvodnění / izolace Schlüter -Systems Vám nabízí kompletní systém prvků pro vytvoření bezbariérových sprch v úrovni podlahy. Systém, který představuje mnohem více než součet jeho jednotlivých dílů. Neboť komponenty jsou přesně sladěné a jsou provedené tak, že lze pomocí jednoduchých prostředků a řemeslné zručnosti dosáhnout maximální míry jistoty při zpracování. Modulární konstrukce přitom poskytuje zákazníkovi a řemeslníkovi maximální fl exibilitu. 2

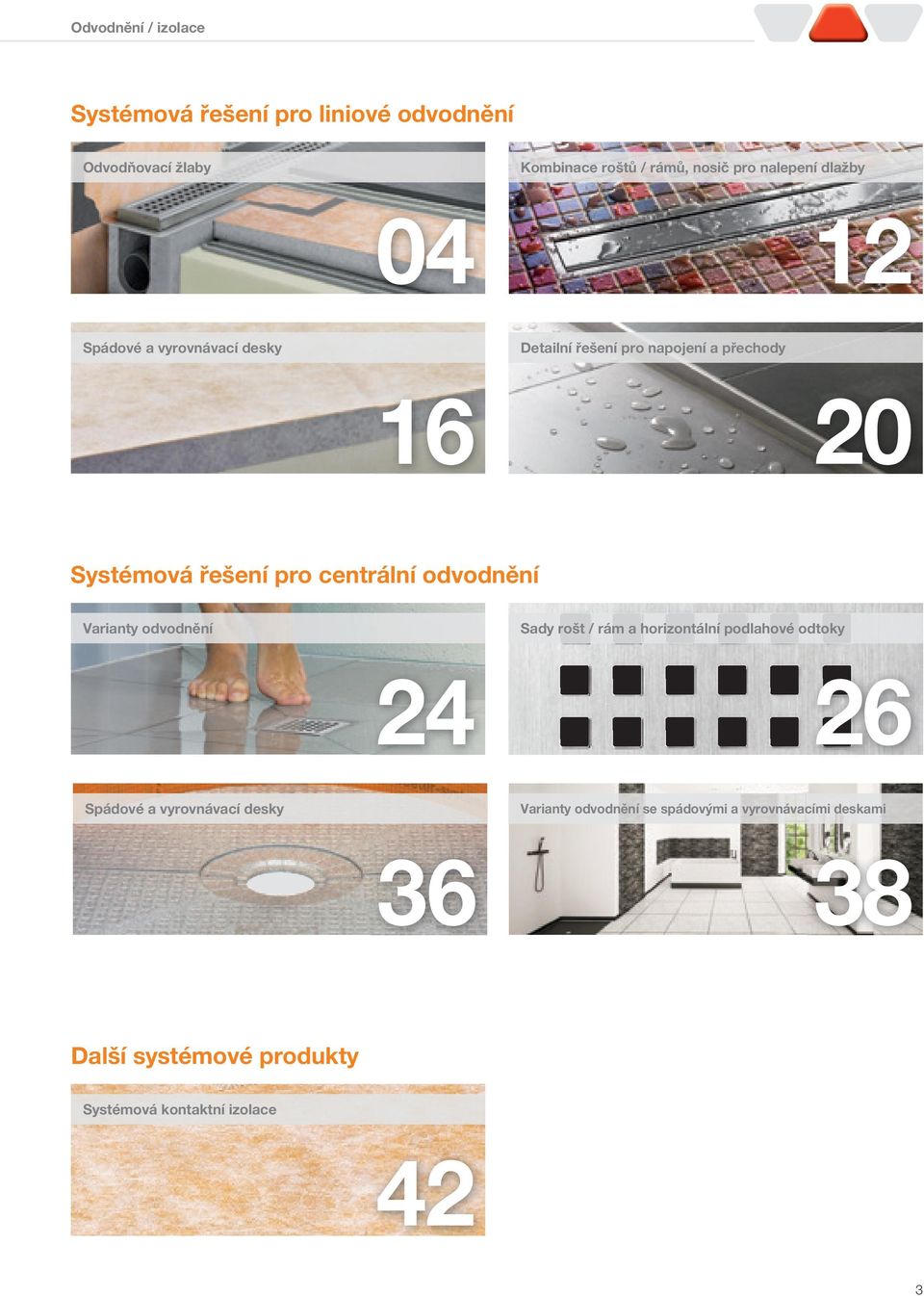

3 Odvodnění / izolace Systémová řešení pro liniové odvodnění Odvodňovací žlaby Kombinace roštů / rámů, nosič pro nalepení dlažby Spádové a vyrovnávací desky Detailní řešení pro napojení a přechody Systémová řešení pro centrální odvodnění Varianty odvodnění Sady rošt / rám a horizontální podlahové odtoky Spádové a vyrovnávací desky Varianty odvodnění se spádovými a vyrovnávacími deskami Další systémové produkty Systémová kontaktní izolace 42 3

4 Odvodnění / izolace Schlüter -KERDI-LINE: Liniové odvodnění Tělesa žlabů Schlüter -KERDI-LINE jsou z kvalitní ušlechtilé oceli. K dispozici jsou v provedení pro horizontální a vertikální odvodnění. Dodávají se v 14 délkách a jsou vhodná pro kombinace roštů /rámů (design kryt uzavřený, děrovaný, pro nalepení dlažby) a nosiče pro nalepení dlažby, které jsou součástí sortimentu. Tělesa žlabů Schlüter -KERDI-LINE jsou koncipována tak, aby je bylo možné osadit variabilně jak ke stěně tak i v ploše. Z výroby nalepená manžeta Schlüter -KERDI umožní v každém případě bezpečnou izolaci.

5 Odvodnění / izolace Schlüter -KERDI-LINE systém Z 1,5 mm ušlechtilé oceli V4A Jednoduchá montáž s nosným prvkem žlabu z polystyrénu Montáž bez vrtání a šroubů Zvuková izolace pomocí izolačních obvodových pásek K dodání jsou varianty pro horizontální nebo vertikální odvodnění Horizontální odvodnění na stropní desce Vertikální odvodnění stropní deskou Vyjímatelná zápachová uzávěrka (Schlüter -KERDI-LINE-H a Schlüter -KERDI-LINE-V) Univerzální použití pro montáž ke stěně nebo v ploše Univerzální použití i k přiléhajícím bočním stěnám 3 Z výroby pevně nalepená manžeta Schlüter -KERDI 3 Izolace systémem se Schlüter -KERDI 5

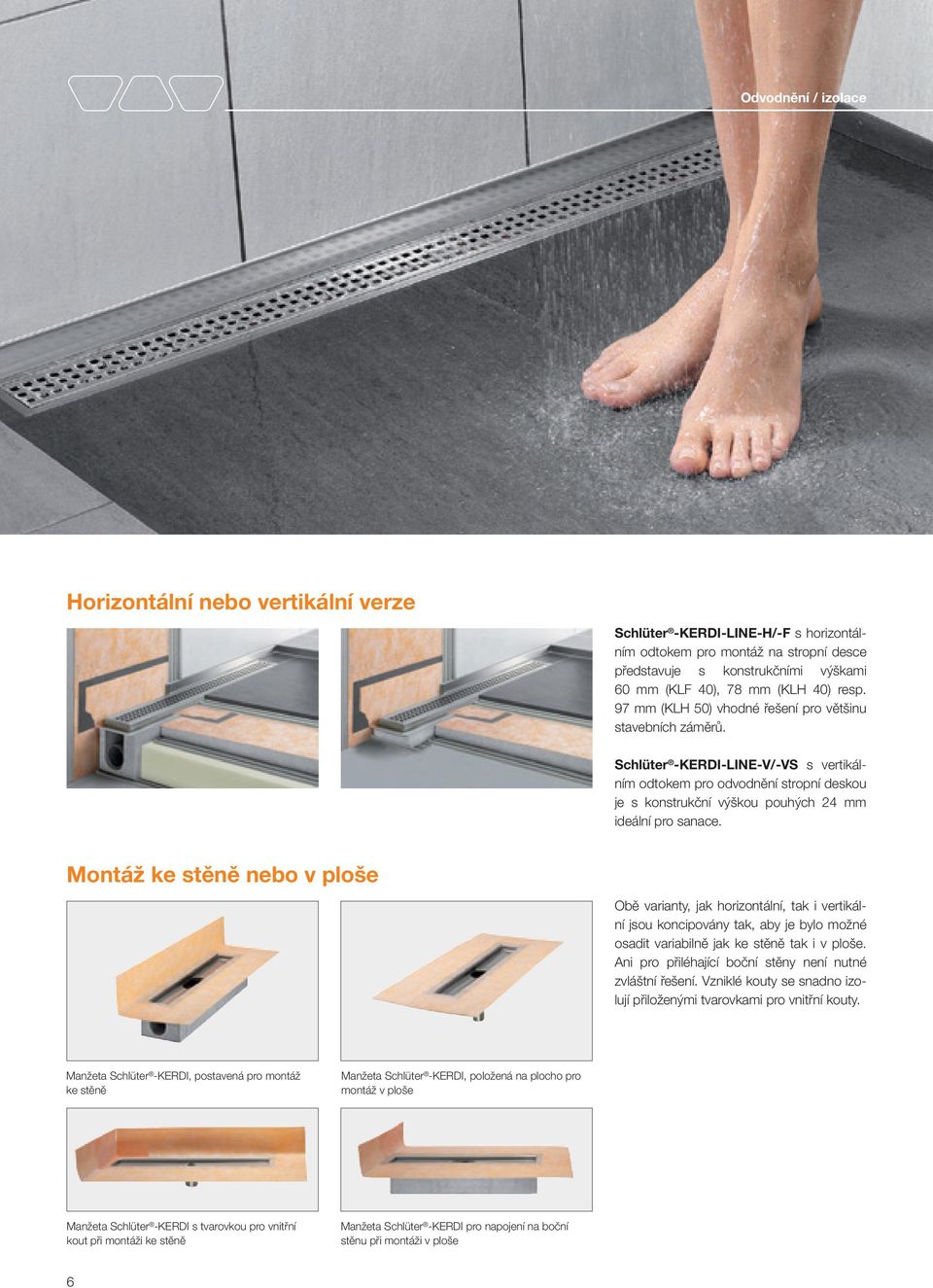

6 Odvodnění / izolace Horizontální nebo vertikální verze Schlüter -KERDI-LINE-H/-F s horizontálním odtokem pro montáž na stropní desce představuje s konstrukčními výškami 60 mm (KLF 40), 78 mm (KLH 40) resp. 97 mm (KLH 50) vhodné řešení pro většinu stavebních záměrů. Schlüter -KERDI-LINE-V/-VS s vertikálním odtokem pro odvodnění stropní deskou je s konstrukční výškou pouhých 24 mm ideální pro sanace. Montáž ke stěně nebo v ploše Obě varianty, jak horizontální, tak i vertikální jsou koncipovány tak, aby je bylo možné osadit variabilně jak ke stěně tak i v ploše. Ani pro přiléhající boční stěny není nutné zvláštní řešení. Vzniklé kouty se snadno izolují přiloženými tvarovkami pro vnitřní kouty. Manžeta Schlüter -KERDI, postavená pro montáž ke stěně Manžeta Schlüter -KERDI, položená na plocho pro montáž v ploše Manžeta Schlüter -KERDI s tvarovkou pro vnitřní kout při montáži ke stěně Manžeta Schlüter -KERDI pro napojení na boční stěnu při montáži v ploše 6

7 Odvodnění / izolace Schlüter -KERDI-LINE-H: Liniové odvodnění s horizontálním odtokem Schlüter -KERDI-LINE-H je kompletní sada pro lineární sprchy v úrovni podlahy s horizontálním odtokem. Lze ji použít univerzálně pro osazení ke stěně nebo centrálně v ploše. Na lepicí přírubě po obvodu tělesa žlabu je z výroby pevně nalepená manžeta ze Schlüter - KERDI. Slouží pro bezpečné napojení tělesa žlabu na kontaktní izolaci jak na podlaze tak i na přiléhající stěny. (Technický list výrobku 8.7) Schlüter -KERDI-LINE-H 40 sada-liniové odvodnění V4A se zápachovou uzávěrkou, horizontální odtok DN 40 H 40 A mm 22 DN 40 (40mm) 120 mm 78 mm B C D F H 50 A E mm 22 DN 50 (50mm) 120 mm G 97 mm L = cm L1 = cm / ks P = ks KLH 40 GE , KLH 40 GE , KLH 40 GE , KLH 40 GE , KLH 40 GE , KLH 40 GE , KLH 40 GE , KLH 40 GE ,25 10 T KLH 40 GE ,00 10 T KLH 40 GE ,25 10 T KLH 40 GE ,00 10 T KLH 40 GE ,25 10 T KLH 40 GE ,00 10 T KLH 40 GE ,50 10 Komponenty sady: A Izolace koutu (pro napojení na přiléhající stěnu) B Dvoudílná zápachová uzávěrka C Těleso žlabu s těsnicí manžetou D Odtokové těleso E Odpadní trubka F Nosný prvek žlabu G Přechod DN 40 na DN 50 (pouze pro KERDI-LINE-H 40) = L = L 1 i Technické údaje: Odtok: DN 40 / DN 50 Odtokový výkon: 0,5 l/s / 0,6 l/s Vestavěná výška: 78 mm / 97 mm Šířka krytu včetně rámu: 74 mm Délky: cm odstupňované po 10 cm Schlüter -KERDI-LINE-H 50 sada-liniové odvodnění V4A se zápachovou uzávěrkou, horizontální odtok DN 50 L = cm L1 = cm / ks P = ks KLH 50 GE , KLH 50 GE , KLH 50 GE , KLH 50 GE , KLH 50 GE , KLH 50 GE , KLH 50 GE , KLH 50 GE ,25 10 T KLH 50 GE ,00 10 T KLH 50 GE ,25 10 T KLH 50 GE ,00 10 T KLH 50 GE ,25 10 T KLH 50 GE ,00 10 T KLH 50 GE ,50 10 Upozornění: Vhodné kombinace roštů / rámů nebo nosiče pro nalepení dlažby naleznete na stranách 13 a 15. Ceny jsou uvedeny bez DPH T nové výrobky 7

8 8 Odvodnění / izolace

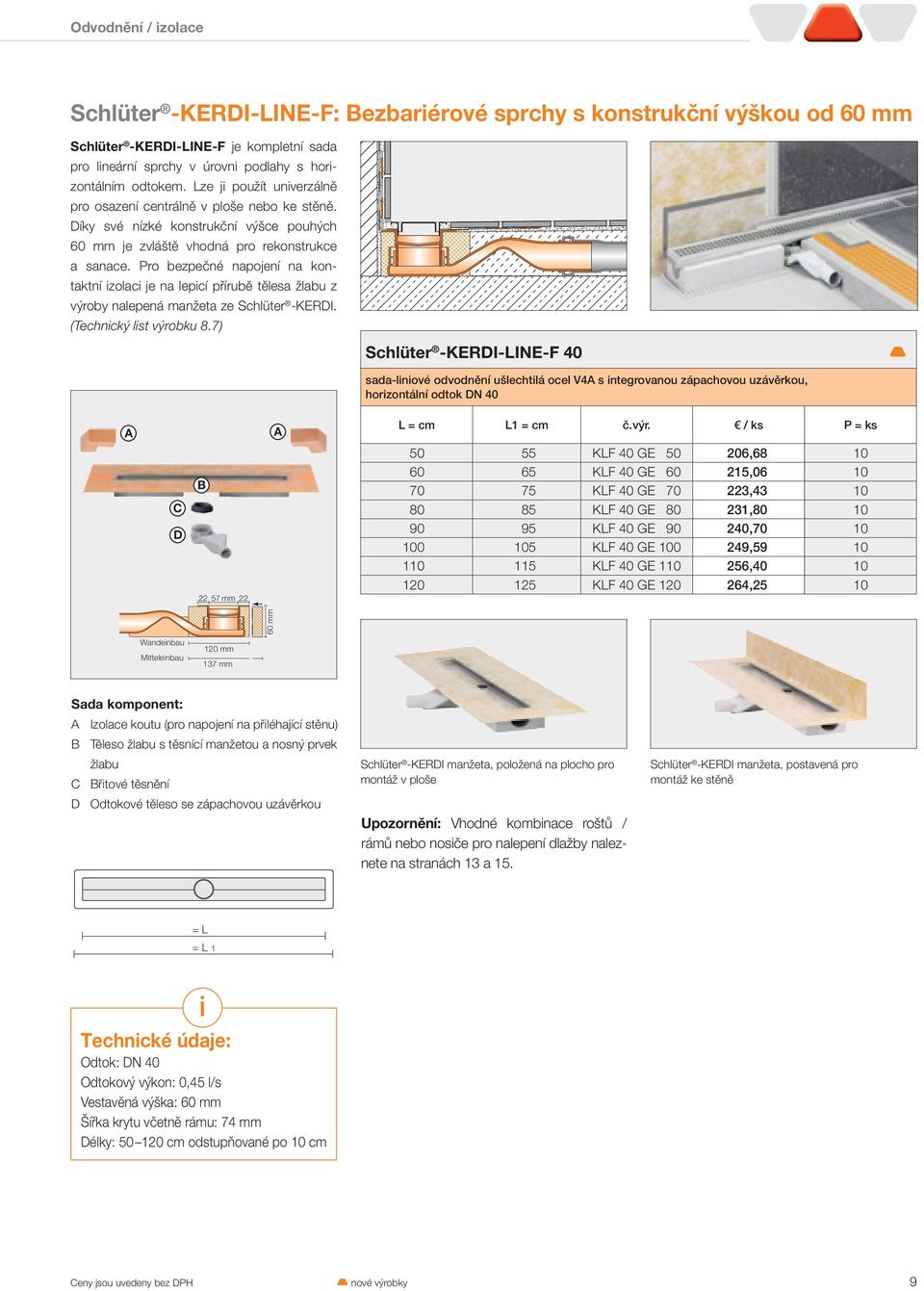

9 Odvodnění / izolace Schlüter -KERDI-LINE-F: Bezbariérové sprchy s konstrukční výškou od 60 mm Schlüter -KERDI-LINE-F je kompletní sada pro lineární sprchy v úrovni podlahy s horizontálním odtokem. Lze ji použít univerzálně pro osazení centrálně v ploše nebo ke stěně. Díky své nízké konstrukční výšce pouhých 60 mm je zvláště vhodná pro rekonstrukce a sanace. Pro bezpečné napojení na kontaktní izolaci je na lepicí přírubě tělesa žlabu z výroby nalepená manžeta ze Schlüter -KERDI. (Technický list výrobku 8.7) Schlüter -KERDI-LINE-F 40 sada-liniové odvodnění V4A s integrovanou zápachovou uzávěrkou, horizontální odtok DN 40 T A C D Wandeinbau Mitteleinbau B mm mm 137 mm 60 mm A L = cm L1 = cm / ks P = ks KLF 40 GE , KLF 40 GE , KLF 40 GE , KLF 40 GE , KLF 40 GE , KLF 40 GE , KLF 40 GE , KLF 40 GE ,25 10 Sada komponent: A Izolace koutu (pro napojení na přiléhající stěnu) B Těleso žlabu s těsnící manžetou a nosný prvek žlabu C Břitové těsnění D Odtokové těleso se zápachovou uzávěrkou Schlüter -KERDI manžeta, položená na plocho pro montáž v ploše Upozornění: Vhodné kombinace roštů / rámů nebo nosiče pro nalepení dlažby naleznete na stranách 13 a 15. Schlüter -KERDI manžeta, postavená pro montáž ke stěně = L = L 1 i Technické údaje: Odtok: DN 40 Odtokový výkon: 0,45 l/s Vestavěná výška: 60 mm Šířka krytu včetně rámu: 74 mm Délky: cm odstupňované po 10 cm Ceny jsou uvedeny bez DPH T nové výrobky 9

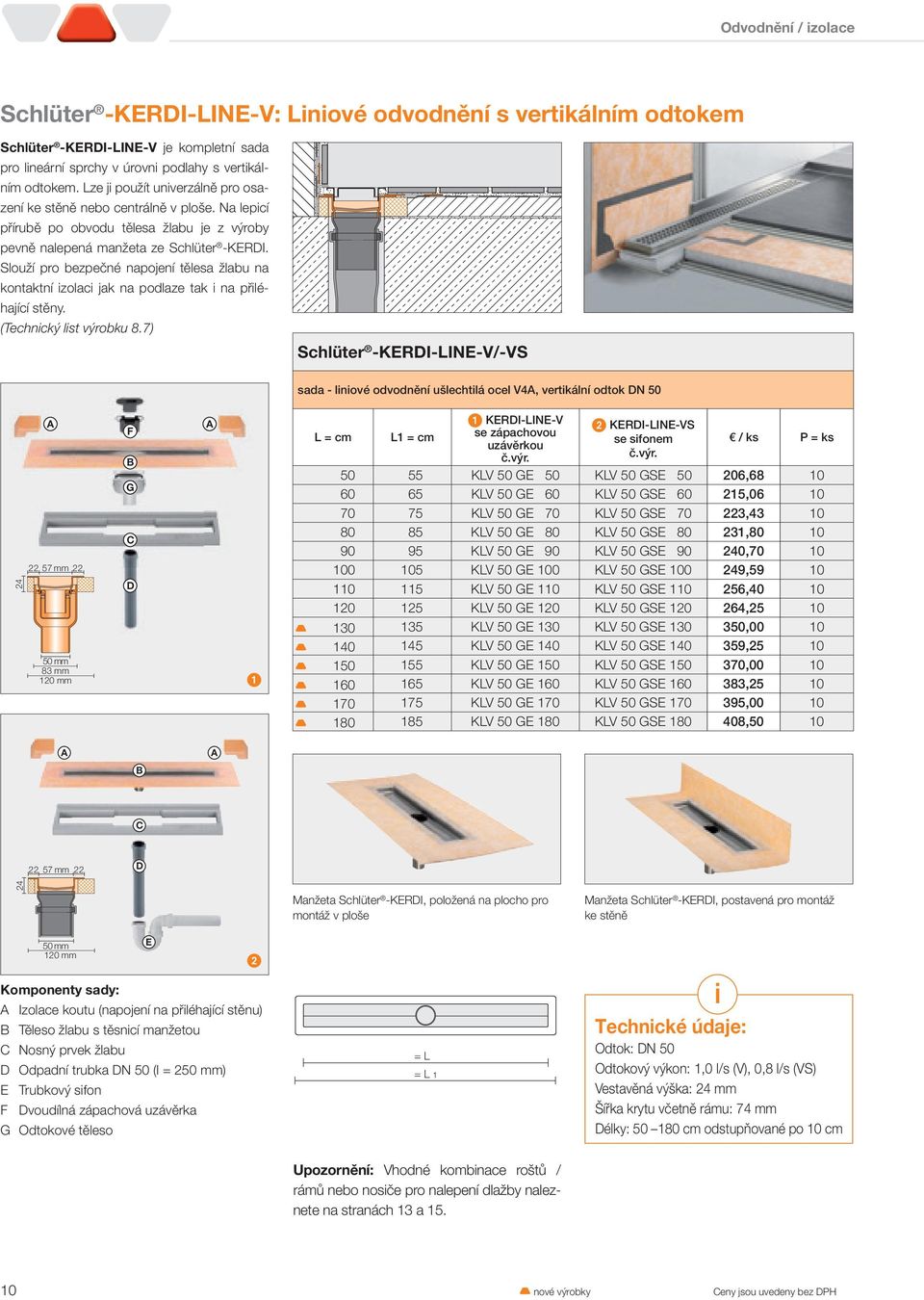

10 Odvodnění / izolace Schlüter -KERDI-LINE-V: Liniové odvodnění s vertikálním odtokem Schlüter -KERDI-LINE-V je kompletní sada pro lineární sprchy v úrovni podlahy s vertikálním odtokem. Lze ji použít univerzálně pro osazení ke stěně nebo centrálně v ploše. Na lepicí přírubě po obvodu tělesa žlabu je z výroby pevně nalepená manžeta ze Schlüter -KERDI. Slouží pro bezpečné napojení tělesa žlabu na kontaktní izolaci jak na podlaze tak i na přiléhající stěny. (Technický list výrobku 8.7) Schlüter -KERDI-LINE-V/-VS sada - liniové odvodnění V4A, vertikální odtok DN A mm mm 83 mm 120 mm F B G C D A L = cm L1 = cm KERDI-LINE-V se zápachovou uzávěrkou KERDI-LINE-VS se sifonem / ks P = ks KLV 50 GE 50 KLV 50 GSE , KLV 50 GE 60 KLV 50 GSE , KLV 50 GE 70 KLV 50 GSE , KLV 50 GE 80 KLV 50 GSE , KLV 50 GE 90 KLV 50 GSE , KLV 50 GE 100 KLV 50 GSE , KLV 50 GE 110 KLV 50 GSE , KLV 50 GE 120 KLV 50 GSE ,25 10 T KLV 50 GE 130 KLV 50 GSE ,00 10 T KLV 50 GE 140 KLV 50 GSE ,25 10 T KLV 50 GE 150 KLV 50 GSE ,00 10 T KLV 50 GE 160 KLV 50 GSE ,25 10 T KLV 50 GE 170 KLV 50 GSE ,00 10 T KLV 50 GE 180 KLV 50 GSE ,50 10 A B A C mm 22 D 24 Manžeta Schlüter -KERDI, položená na plocho pro montáž v ploše Manžeta Schlüter -KERDI, postavená pro montáž ke stěně 50 mm E 120 mm Komponenty sady: A Izolace koutu (napojení na přiléhající stěnu) B Těleso žlabu s těsnicí manžetou C Nosný prvek žlabu D Odpadní trubka DN 50 (l = 250 mm) E Trubkový sifon F Dvoudílná zápachová uzávěrka G Odtokové těleso = L = L 1 i Technické údaje: Odtok: DN 50 Odtokový výkon: 1,0 l/s (V), 0,8 l/s (VS) Vestavěná výška: 24 mm Šířka krytu včetně rámu: 74 mm Délky: cm odstupňované po 10 cm Upozornění: Vhodné kombinace roštů / rámů nebo nosiče pro nalepení dlažby naleznete na stranách 13 a T nové výrobky Ceny jsou uvedeny bez DPH

11 Odvodnění / izolace A A Schlüter -KERDI-LINE-VOS T B sada-liniové odvodnění V4A se sifonem, decentrální odvodnění, vertikální odtok DN mm 22 C D E L = cm L1 = cm / ks P = ks KLVO 50 GSE , KLVO 50 GSE , KLVO 50 GSE , KLVO 50 GSE , KLVO 50 GSE , KLVO 50 GSE , mm 120 mm Komponenty sady: A Izolace koutu (pro napojení na přiléhající stěnu) B Těleso žlabu s těsnicí manžetou C Nosný prvek žlabu D Odpadní trubka DN 50 (l = 250 mm) E Trubkový sifon 200 = L = L 1 Manžeta Schlüter -KERDI, položená na plocho pro montáž v ploše i Technické údaje: Odtok: DN 50 Odtokový výkon: 1,0 l/s Vestavěná výška: 24 mm Šířka krytu včetně rámu: 74 mm Délky: cm odstupňované po 10 cm Manžeta Schlüter -KERDI, postavená pro montáž ke stěně Upozornění: Vhodné kombinace roštů / rámů nebo nosiče pro nalepení dlažby naleznete na stranách 13 a 15. Ceny jsou uvedeny bez DPH T nové výrobky 11

12 Schlüter -KERDI-LINE: Kombinace roštů / rámů Prefabrikované kombinace roštů / rámů z kartáčované ušlechtilé oceli o rozměrech cm (délka roštu) určují optický vzhled Schlüter - KERDI-LINE. Rámy v elegantním QUADEC designu jsou opatřeny podle volby design rošty nebo roštem pro nalepení dlažby. 3Prefabrikované kombinace roštů / rámů z kartáčované ušlechtilé oceli 3K dodání ve 14 délkách od cm odstupňované po 10 cm 3Rám v elegantním QUADEC designu s integrovaným uložením pro rošt 3Plynule nastavitelný rám pro osazení z ušlechtilé oceli ve dvou provedeních pro podlahové krytiny s tloušťkou od 3 mm do 25 mm 3 varianty krytu žlabu: A 3 uzavřený z ušlechtilé oceli s bočními odtokovými stěrbinami B 3 čtvercově děrovaný vtokový rošt C 3 rošt ve tvaru U pro nalepení dlažby s tloušťkou do 10 mm 3Mezi obkladem a rámem není nutná silikonová spára 3Vhodné pro pojezd invalidním vozíkem 3Alternativně: bezrámový nosič pro nalepení dlažby viz strana 15. Rám 19 mm pro podlahové krytiny tloušťky od 3 do 15 mm design rošt A Rám 30 mm pro podlahové krytiny tloušťky od 13 do 25 mm design rošt B Výškové nastavení (montážní pomůcka) rošt C Upozornění: Rošt pro nalepení dlažby vhodný pro dlažby o tloušťce do 10 mm 12

13 Kompetenzbereich Odvodnění Schlüter -KERDI-LINE-A design rošt A s rámem, V4A kartáčovaná L = cm H = 19 mm / ks P = ks 50 KLA 19 EB , KLA 19 EB , KLA 19 EB , KLA 19 EB , KLA 19 EB , KLA 19 EB , KLA 19 EB , KLA 19 EB ,41 10 T 130 KLA 19 EB ,25 10 T 140 KLA 19 EB ,25 10 T 150 KLA 19 EB ,50 10 T 160 KLA 19 EB ,00 10 T 170 KLA 19 EB ,50 10 T 180 KLA 19 EB ,00 10 Schlüter -KERDI-LINE-B design rošt B s rámem, V4A kartáčovaná L = cm H = 19 mm / ks P = ks 50 KLB 19 EB , KLB 19 EB , KLB 19 EB , KLB 19 EB , KLB 19 EB , KLB 19 EB , KLB 19 EB , KLB 19 EB ,41 10 T 130 KLB 19 EB ,25 10 T 140 KLB 19 EB ,25 10 T 150 KLB 19 EB ,50 10 T 160 KLB 19 EB ,00 10 T 170 KLB 19 EB ,50 10 T 180 KLB 19 EB ,00 10 Schlüter -KERDI-LINE-C rošt C pro nalepení dlažby, s rámem, V4A kartáčovaná L = cm H = 19 mm / ks P = ks 50 KLC 19 EB , KLC 19 EB , KLC 19 EB , KLC 19 EB , KLC 19 EB , KLC 19 EB , KLC 19 EB , KLC 19 EB ,41 10 T 130 KLC 19 EB ,25 10 T 140 KLC 19 EB ,25 10 T 150 KLC 19 EB ,50 10 T 160 KLC 19 EB ,00 10 T 170 KLC 19 EB ,50 10 T 180 KLC 19 EB ,00 10 Schlüter -KERDI-LINE-A design rošt A s rámem, V4A kartáčovaná L = cm H = 30 mm / ks P = ks 50 KLA 30 EB , KLA 30 EB , KLA 30 EB , KLA 30 EB , KLA 30 EB , KLA 30 EB , KLA 30 EB , KLA 30 EB ,11 10 Schlüter -KERDI-LINE-B design rošt B s rámem, V4A kartáčovaná L = cm H = 30 mm / ks P = ks 50 KLB 30 EB , KLB 30 EB , KLB 30 EB , KLB 30 EB , KLB 30 EB , KLB 30 EB , KLB 30 EB , KLB 30 EB ,11 10 Schlüter -KERDI-LINE-C rošt C pro nalepení dlažby, s rámem, V4A kartáčovaná L = cm H = 30 mm / ks P = ks 50 KLC 30 EB , KLC 30 EB , KLC 30 EB , KLC 30 EB , KLC 30 EB , KLC 30 EB , KLC 30 EB , KLC 30 EB , mm mm mm mm =H 74 mm =H 74 mm =H Ceny jsou uvedeny bez DPH T nové výrobky 13

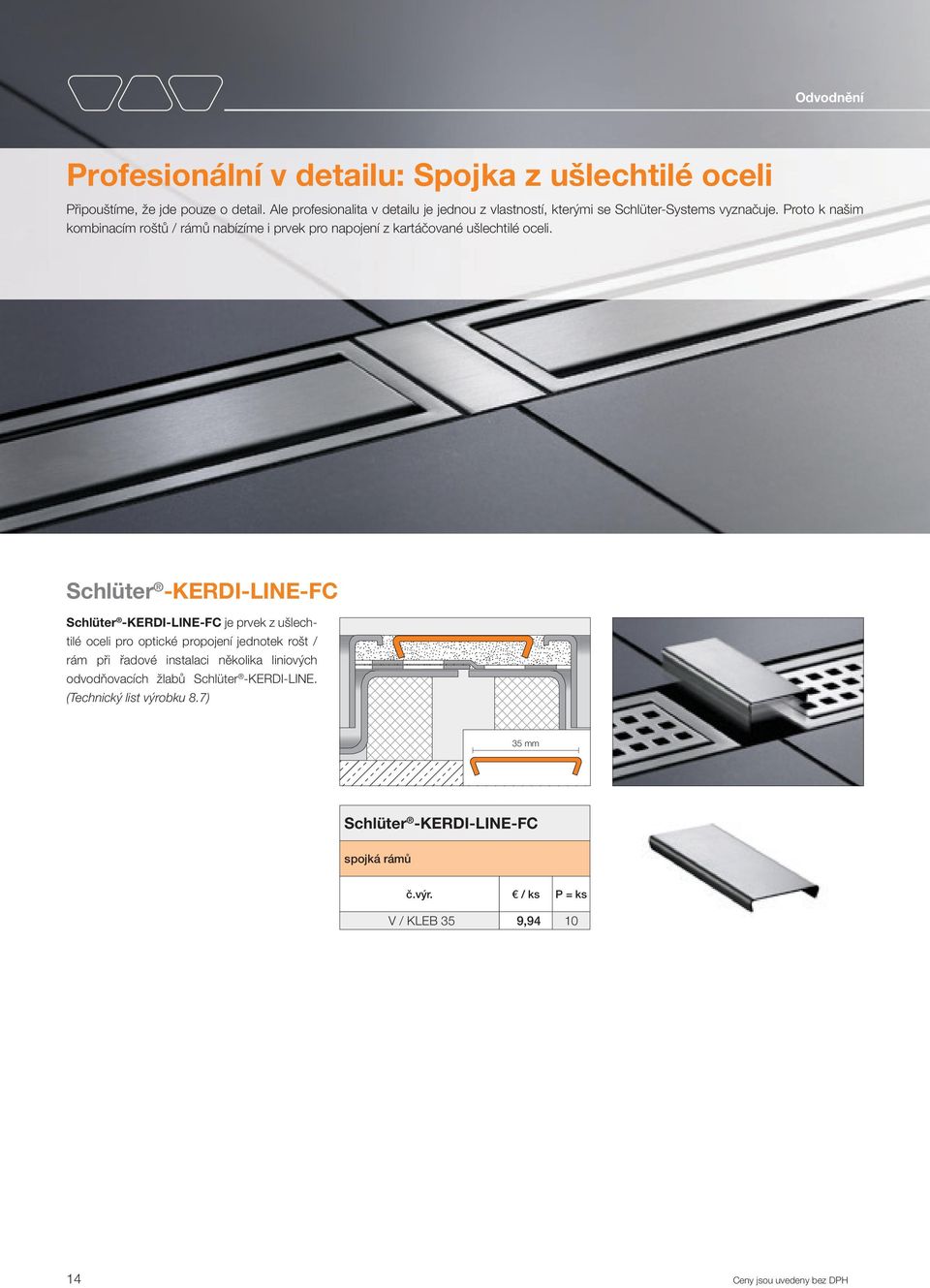

14 Odvodnění Profesionální v detailu: Spojka z ušlechtilé oceli Připouštíme, že jde pouze o detail. Ale profesionalita v detailu je jednou z vlastností, kterými se Schlüter-Systems vyznačuje. Proto k našim kombinacím roštů / rámů nabízíme i prvek pro napojení z kartáčované ušlechtilé oceli. Schlüter -KERDI-LINE-FC Schlüter -KERDI-LINE-FC je prvek z ušlechtilé oceli pro optické propojení jednotek rošt / rám při řadové instalaci několika liniových odvodňovacích žlabů Schlüter -KERDI-LINE. (Technický list výrobku 8.7) 35 mm Schlüter -KERDI-LINE-FC spojká rámů / ks P = ks V / KLEB 35 9, Ceny jsou uvedeny bez DPH

15 Odvodnění Schlüter -KERDI-LINE-D: Nosič pro nalepení dlažby Schlüter -KERDI-LINE-D je bezrámový kryt žlabu vhodný pro tělesa žlabů Schlüter -KERDI-LINE. Nosič pro nalepení dlažby je opatřený střiží pro zakotvení do lepidla na obklady a dlažbu. Je univerzální, vhodný pro všechny tloušťky dlažeb. Schlüter -KERDI-LINE-D 3Nosič z ušlechtilé oceli pro nalepení dlažby 3K dodání ve 14 délkách od cm odstupňované po 10 cm 3Vhodný pro všechny tloušťky dlažeb 3Ideální pro přírodní kámen 3Vhodný pro všechna liniová odvodnění Schlüter -KERDI-LINE Schlüter -KERDI-LINE-D je bezrámový kryt žlabu vhodný pro tělesa žlabů Schlüter -KERDI- LINE. Nosič pro nalepení dlažby je opatřený střiží pro zakotvení do lepidla na obklady a dlažbu. Je univerzální, vhodný pro všechny tloušťky dlažeb. (Technický list výrobku 8.7) 50 mm = L Upozornění: Délka zvoleného nosiče dlažby musí odpovídat délce žlabu. Schlüter -KERDI-LINE-D nosič D pro nalepení dlažby, bezrámový, V4A L = cm / ks P = ks 49 KLD E 50 69, KLD E 60 73, KLD E 70 78, KLD E 80 83, KLD E 90 87, KLD E , KLD E , KLD E ,35 10 T 129 KLD E ,30 10 T 139 KLD E ,95 10 T 149 KLD E ,80 10 T 159 KLD E ,50 10 T 169 KLD E ,15 10 T 179 KLD E ,50 10 Ceny jsou uvedeny bez DPH T nové výrobky 15

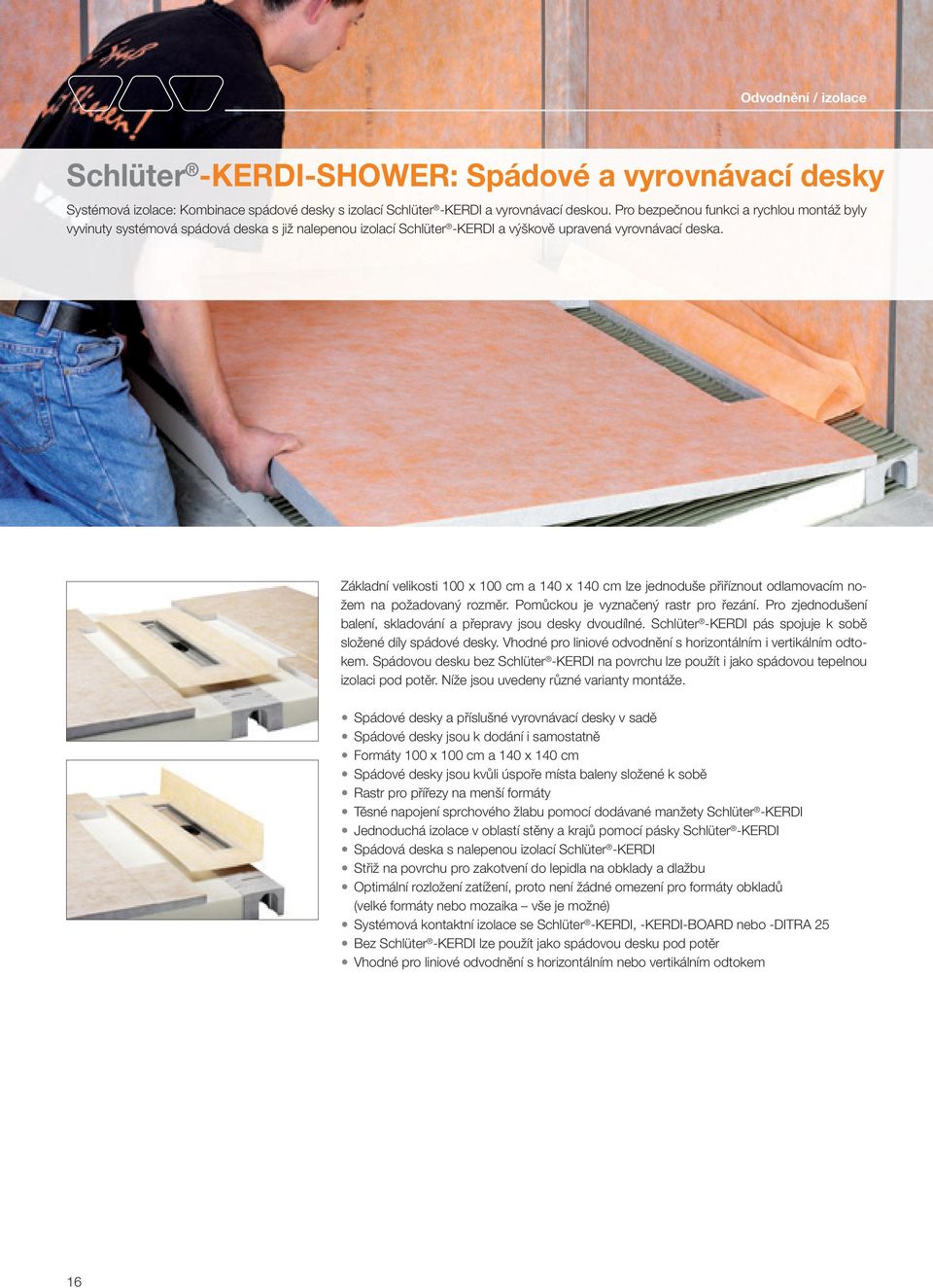

16 Odvodnění / izolace Schlüter -KERDI-SHOWER: Spádové a vyrovnávací desky Systémová izolace: Kombinace spádové desky s izolací Schlüter -KERDI a vyrovnávací deskou. Pro bezpečnou funkci a rychlou montáž byly vyvinuty systémová spádová deska s již nalepenou izolací Schlüter -KERDI a výškově upravená vyrovnávací deska. Základní velikosti 100 x 100 cm a 140 x 140 cm lze jednoduše přiříznout odlamovacím nožem na požadovaný rozměr. Pomůckou je vyznačený rastr pro řezání. Pro zjednodušení balení, skladování a přepravy jsou desky dvoudílné. Schlüter -KERDI pás spojuje k sobě složené díly spádové desky. Vhodné pro liniové odvodnění s horizontálním i vertikálním odtokem. Spádovou desku bez Schlüter -KERDI na povrchu lze použít i jako spádovou tepelnou izolaci pod potěr. Níže jsou uvedeny různé varianty montáže. 3Spádové desky a příslušné vyrovnávací desky v sadě 3Spádové desky jsou k dodání i samostatně 3Formáty 100 x 100 cm a 140 x 140 cm 3Spádové desky jsou kvůli úspoře místa baleny složené k sobě 3Rastr pro přířezy na menší formáty 3Těsné napojení sprchového žlabu pomocí dodávané manžety Schlüter -KERDI 3Jednoduchá izolace v oblastí stěny a krajů pomocí pásky Schlüter -KERDI 3Spádová deska s nalepenou izolací Schlüter -KERDI 3Střiž na povrchu pro zakotvení do lepidla na obklady a dlažbu 3Optimální rozložení zatížení, proto není žádné omezení pro formáty obkladů (velké formáty nebo mozaika vše je možné) 3Systémová kontaktní izolace se Schlüter -KERDI, -KERDI-BOARD nebo -DITRA 25 3Bez Schlüter -KERDI lze použít jako spádovou desku pod potěr 3Vhodné pro liniové odvodnění s horizontálním nebo vertikálním odtokem 16

17 Kompetenzbereich Odvodnění / izolace Spádové a vyrovnávací desky Schlüter -KERDI-SHOWER Schlüter -KERDI-SHOWER-LCS je sada s dvoudílnou spádovou deskou pro sprchy v úrovni podlahy se spádem 2 % a již nalepenou izolací Schlüter -KERDI umožňující přímou pokládku dlažby a spojující díly spádové desky. Pokládá se do lepidla na předtím položenou vyrovnávací desku, která je součástí sady, a k liniovému odvodnění Schlüter -KERDI-LINE, které je již zafi xováno u stěny. (Technický list výrobku 8.8) 2% =H =H1 Schlüter -KERDI-SHOWER-LCS spádová a vyrovnávací deska pro Schlüter -KERDI-LINE-H 40, montáž ke stěně Upozornění: Pro těsné napojení v oblasti koutů slouží Schlüter -KERDI-KERS (viz strana 43). L x B = cm H = mm H1 = mm / sada P = sada 100 x KSLC B 1000 S 156, x KSLC B 1400 S 257,97 10 spádová a vyrovnávací deska pro Schlüter -KERDI-LINE-H 50, montáž ke stěně* L x B = cm H = mm H1 = mm / sada P = sada 100 x KSLC 1000 S 156, x KSLC 1400 S 257,97 10 *Pro zakrytí odtokových trubek přesahujících na bocích délku žlabu jsou přiloženy příslušné tvarovky. Schlüter -KERDI-SHOWER-LC je sada s dvoudílnou spádovou deskou pro sprchy v úrovni podlahy se spádem 2 % a již nalepenou izolací Schlüter -KERDI umožňující přímou pokládku dlažby a spojující díly spádové desky. Pokládá se do lepidla na předtím položenou vyrovnávací desku, která je součástí sady, a k liniovému odvodnění Schlüter -KERDI-LINE, které je již zafi xováno v ploše. (Technický list výrobku 8.8) 2% 2% Schlüter -KERDI-SHOWER-LC =H =H1 spádová a vyrovnávací deska pro Schlüter -KERDI-LINE-H 40, montáž v ploše L x B = cm H = mm H1 = mm / sada P = sada 100 x KSLC B , x KSLC B ,97 10 spádová a vyrovnávací deska pro Schlüter -KERDI-LINE-H 50, montáž v ploše* L x B = cm H = mm H1 = mm / sada P = sada 100 x KSLC , x KSLC ,97 10 *Pro zakrytí odtokových trubek přesahujících na bocích délku žlabu jsou přiloženy příslušné tvarovky. Ceny jsou uvedeny bez DPH 17

18 Odvodnění / izolace Schlüter -KERDI-SHOWER: Spádové desky pro pokládku na potěr Schlüter -KERDI-SHOWER-LS je spádová deska pro sprchy v úrovni podlahy se spádem 2 % a již nalepenou izolací Schlüter -KERDI umožňující přímou pokládku dlažby a spojující díly spádové desky. Pokládá se na individuální podklad k liniovému odvodnění Schlüter - KERDI-LINE, které je již zafi xováno u stěny. (Technický list výrobku 8.8) 2% =H Schlüter -KERDI-SHOWER-LS Upozornění: Pro těsné napojení v oblasti koutů slouží Schlüter -KERDI-KERS (viz strana 43). spádová deska pro liniové odvodnění, montáž ke stěně* L x B = cm H = mm / ks P = ks 100 x KSL 1000 S 110, x KSL 1400 S 164,82 10 * Vhodné pro Schlüter -KERDI-LINE-H a -KERDI-LINE-V nevhodné pro Schlüter -KERDI-LINE-F. Schlüter -KERDI-SHOWER-L je dvoudílná spádová deska pro sprchy v úrovni podlahy se spádem 2 % s již nalepenou izolací Schlüter -KERDI umožňující přímou pokládku dlažby a spojující díly spádové desky. Pokládá se na individuální podklad k liniovému odvodnění Schlüter -KERDI-LINE, které je již zafi xováno v ploše. (Technický list výrobku 8.8) 2% 2% =H Schlüter -KERDI-SHOWER-L spádová deska pro liniové odvodnění, montáž v ploše* L x B = cm H = mm / ks P = ks 100 x KSL , x KSL ,82 10 * Vhodné pro Schlüter -KERDI-LINE-H a -KERDI-LINE-V nevhodné pro Schlüter -KERDI-LINE-F. 18 Ceny jsou uvedeny bez DPH

19 Kompetenzbereich Odvodnění / izolace Schlüter -KERDI-SHOWER: Spádové desky pro potěr Schlüter -BEKOTEC Schlüter -KERDI-SHOWER-BSLS je spádová deska pro sprchy v úrovni podlahy se spádem 2 %. Pokládá se na individuální podklad k liniovému odvodnění Schlüter -KERDI- LINE, které je již zafi xováno u stěny. Na ni lze v oblasti sprchy nanášet vytápěný nebo nevytápěný potěr, přednostně Schlüter -BEKOTEC. (Technický list výrobku 8.8) 2% =H Upozornění: Pro těsné napojení v oblasti koutů slouží Schlüter -KERDI-KERS (viz strana 43). Schlüter -KERDI-SHOWER-BSLS spádová deska pod BEKOTEC-potěr, montáž ke stěně* L x B = cm H = mm / ks P = ks 100 x BSL 1000 S 57, x BSL 1400 S 94,19 10 * Vhodné pro Schlüter -KERDI-LINE-H a -KERDI-LINE-V nevhodné pro Schlüter -KERDI-LINE-F. Schlüter -KERDI-SHOWER-BSL je spádová deska pro sprchy v úrovni podlahy se spádem 2 %. Pokládá se na individuální podklad k liniovému odvodnění Schlüter -KERDI-LINE, které je již zafi xováno v ploše. Na ni lze v oblasti sprchy nanášet vytápěný nebo nevytápěný potěr, přednostně Schlüter -BEKOTEC. (Technický list výrobku 8.8) 2% 2% =H Schlüter -KERDI-SHOWER-BSL spádová deska pod BEKOTEC-potěr, montáž v ploše* L x B = cm H = mm / ks P = ks 100 x BSL , x BSL ,19 10 * Vhodné pro Schlüter -KERDI-LINE-H a -KERDI-LINE-V nevhodné pro Schlüter -KERDI-LINE-F. Ceny jsou uvedeny bez DPH 19

20 Odvodnění Profesionalita v detailu: Schlüter -SHOWERPROFILE Sprchy v úrovni podlahy jsou při projektování koupelny nepřekonatelné. Mají své zvláštní detaily. Se Schlüter -SHOWERPROFILE však lze elegantně vyřešit i problematické oblasti. Elegantní obložení bočních stran sprch, čisté obložení čelní strany nebo zábrana proti přetékání vody v oblasti vstupu: Schlüter-Systems Vám nabízí detailní profesionální řešení. Samozřejmě z kvalitních materiálů jako jsou kartáčovaná ušlechtilá ocel nebo eloxovaný hliník. 20

21 Odvodnění Spádový klín pro boční strany Schlüter -SHOWERPROFILE-S je spádový klín z plochého profi lu z kartáčované ušlechtilé oceli se spádem 2 % pro obložení bočních stran sprch v úrovni podlahy. Profi l je na zadní straně opatřen střiží pro zakotvení do lepidla na obklady a dlažbu. Pro uchycení v podlaze slouží systémový nosný profi l z tvrdého PVC s různými výškami a s drážkou pro uchycení ve tvaru U. Pro úpravu výšky se příliš dlouhý spádový klín na nízké a / nebo vysoké straně podle potřeby zkrátí. Spádový klín lze použít vlevo nebo vpravo k přechodu podlahy nebo pod obkladem boční stěny. (Technický list výrobku 14.1) = H2 2% = L H1 Schlüter -SHOWERPROFILE-SA spádový klín V4A kartáčovaná, H1 = 6 mm H = mm L = 1,20 m / ks KV = ks 5 SPSA 50 EB/120 39,35 40 L = 1,60 m 5 SPSA 50 EB/160 53,95 40 L = 2,00 m 5 SPSA 50 EB/200 77,39 40 SPSA jsou vhodné pro tloušťku obkladu 6 10 mm. Upozornění Schlüter - SHOWERPROFILE-SA: Spádový klín 120 cm: H2 = 30 mm Spádový klín 160 cm: H2 = 38 mm Spádový klín 200 cm: H2 = 46 mm i Schlüter -SHOWERPROFILE-SB spádový klín V4A kartáčovaná, H1 = 10 mm H = mm L = 1,20 m / ks KV = ks 10 SPSB 100 EB/120 42, ,5 SPSB 125 EB/120 42,17 40 L = 1,60 m 10 SPSB 100 EB/160 55, ,5 SPSB 125 EB/160 55,25 40 L = 2,00 m 10 SPSB 100 EB/200 82, ,5 SPSB 125 EB/200 82,10 40 SPSB 100 jsou vhodné pro tloušťku obkladu mm. SPSB 125 jsou vhodné pro tloušťku obkladu 12,5 20 mm. Upozornění Schlüter - SHOWERPROFILE-SB: Spádový klín 120 cm: H2 = 34 mm Spádový klín 160 cm: H2 = 42 mm Spádový klín 200 cm: H2 = 50 mm i H = 5 / 10 mm 10 i H = 12,5-22 mm Upozornění Pro větší tloušťku obkladu lze na požádání dodat spádové klíny s vyššími nosnými profi ly s výškou 15, 18 a 22 mm. Profil pro napojení na stěnu Schlüter -SHOWERPROFILE-R je dvoudílný profi l pro napojení na stěnu a obložení zdi u liniového odvodnění, která zůstává kvůli spádu volná. Pohledová plocha profi lu je z kartáčované ušlechtilé oceli. Na rubové straně je opatřen střiží pro zakotvení do lepidla na obklady a dlažbu. Díky dvoudílné konstrukci lze Schlüter -SHOWERPROFILE-R plynule výškově nastavit (ve dvou provedeních) v rozsahu od 23 do 45 mm. (Technický list výrobku 14.1) = H Schlüter -SHOWERPROFILE-RA 2-dílný profil pro napojení na stěnu, V4A kartáčovaná H = mm L = 1,00 m / ks KV = ks SPRA 23 EB/100 43, SPRA 33 EB/100 48,09 40 L = 1,40 m SPRA 23 EB/140 54, SPRA 33 EB/140 59, mm 22 / 32 mm = H H = variabilní Ceny jsou uvedeny bez DPH 21

22 WS + WSL Odvodnění Schlüter -SHOWERPROFILE-WS Schlüter -SHOWERPROFILE-WS je dvoudílný profil z eloxovaného hliníku na ochranu proti přetékání vody ve sprchách v úrovní podlahy. Nosný profil se v průběhu pokládky dlažby ukotví v lepidle. Lze jej volitelně osadit půlkulatou nebo vzpřímenou rovnou vložkou jako zábranu proti přetékání vody. Obě varianty jsou vhodné pro přejíždění invalidního vozíku. (Technický list výrobku 14.2) mm 19 WS + WSC 19 mm 19 mm 19 Schlüter -SHOWERPROFILE-WS T nosný profil hliník přírodní matně eloxovaný L = 1,00 m / m P = ks SPWS 19 AE / ,70 40 L = 2,50 m SPWS 19 AE 17,95 40 L = 3,00 m SPWS 19 AE / ,95 40 Schlüter -SHOWERPROFILE-WSC T půlkulatá vložka L = 1,00 m / m P = ks SPWSC 16 GS / 100 9,25 40 L = 2,50 m SPWSC 16 GS 9,25 40 L = 3,00 m SPWSC 16 GS / 300 9,25 40 Schlüter -SHOWERPROFILE-WSL T rovná vložka L = 1,00 m / m P = ks SPWSL 30 T / ,15 40 L = 2,50 m SPWSL 30 T 11,15 40 L = 3,00 m SPWSL 30 T / , T nové výrobky Ceny jsou uvedeny bez DPH

23 WSK + W 52 Odvodnění Schlüter -SHOWERPROFILE-WSK Schlüter -SHOWERPROFILE-WSK je dvoudílný profil z eloxovaného hliníku na ochranu proti přetékání vody ve sprchách v úrovní podlahy. Nosný profil se lepí dodatečně na stávající obklad. Lze jej volitelně osadit půlkulatou nebo vzpřímenou rovnou vložkou jako zábranu proti přetékání vody. Obě varianty jsou vhodné pro přejíždění invalidního vozíku. (Technický list výrobku 14.2) 37 mm mm 8 52 mm WSK + W Schlüter -SHOWERPROFILE-WSK T Schlüter -SHOWERPROFILE-WSC T Schlüter -SHOWERPROFILE-WSL T nosný profil hliník přírodní matně eloxovaný L = 1,00 m / m P = ks SPWSK 52 AE / ,75 40 L = 2,50 m SPWSK 52 AE 21,00 40 L = 3,00 m SPWSK 52 AE / ,00 40 půlkulatá vložka L = 1,00 m / m P = ks SPWSC 16 GS / 100 9,25 40 L = 2,50 m SPWSC 16 GS 9,25 40 L = 3,00 m SPWSC 16 GS / 300 9,25 40 rovná vložka L = 1,00 m / m P = ks SPWSL 30 T / ,15 40 L = 2,50 m SPWSL 30 T 11,15 40 L = 3,00 m SPWSL 30 T / ,15 40 Ceny jsou uvedeny bez DPH T nové výrobky 23

24 Podlahové odtoky pro centrální odvodnění Vedle liniového odvodnění existují i nadále argumenty pro centrální odvodnění. Často představuje první volbu, když se jedná o provedení bezberiérových sprch podle ofi ciálních směrnic. V osvědčeném programu Schlüter -KERDI-DRAIN naleznete správný odtok a elegantní kryt pro každou situaci. A samozřejmě vhodné spádové a vyrovnávací desky Schlüter -KERDI-SHOWER pro snadnou montáž. 24

25 Odvodnění / izolace Schlüter -KERDI-DRAIN Schlüter -KERDI-DRAIN je systém vpustí pro spolehlivé napojení ke kontaktní izolaci Schlüter -KERDI nebo k jiným systémům kontaktních izolací. (Technický list výrobku 8.2) Na následujících stránkách naleznete možné kombinace sad mřížek, rámů a podlahových vpustí s horizontálním resp. vertikálním odtokem. Dále zde naleznete jednotlivé díly pro zvláštní řešení, náhradu nebo výměnu. Schlüter -KERDI-DRAIN Schlüter -KERDI-DRAIN-MSB Podlahová vpusť - sada: a Těsnící kroužek b Napojovací manžeta z EPDM c Přírubový kroužek z ušlechtilé oceli d Vtokový díl e Nástavec pro tenkovrstvé lepení f Manžeta Schlüter -KERDI Mřížka/rám - sada: g Kroužek pro nastavení výšky h Mřížka z ušlechtilé oceli s podnoží Schlüter -KERDI-DRAIN-BASE Podlahová vpusť - sada: a Odtokové těleso b Nástavec pro tenkovrstvé lepení c Manžeta Schlüter -KERDI Mřížka/rám - sada: d Kroužek pro nastavení výšky e Mřížka z ušlechtilé oceli s podnoží Podlahová vpusť - sada: a Odtokové těleso b Redukce DN 40 na DN 50 c Nástavec pro tenkovrstvé lepení d Schlüter -KERDI manžeta Mřížka/rám - sada: e Mřížka z ušlechtilé oceli s podnoží a zápachovou uzávěrkou 25

26 Odvodnění Schlüter -KERDI-DRAIN: interiér horizontální odtok a zápachová uzávěrka se šrouby V4A se šrouby bronzová broušená v oleji se šrouby Design 2, kartáčovaná série Schlüter -KERDI-DRAIN-BASE DN 40/50 Odtokový výkon: 0,4 l/s série Schlüter -KERDI-DRAIN DN 50 DN 50/70 Odtokový výkon: 0,6 l/s Odtokový výkon: 0,8 l/s KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV 53,89 / ks 65,41 / ks 53,89 / ks 73,26 / ks 91,57 / ks KD BH 40 KD BH 40 KD BH 40 KD BH 40 KD BH 40 52,33 / ks 52,33 / ks 52,33 / ks 52,33 / ks 52,33 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV 78,49 / ks 78,49 / ks 78,49 / ks 78,49 / ks 78,49 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV 92,10 / ks 92,10 / ks 92,10 / ks 92,10 / ks 92,10 / ks P = 10 sada 26 Ceny jsou uvedeny bez DPH

27 Odvodnění Schlüter -KERDI-DRAIN: interiér horizontální odtok a zápachová uzávěrka Design 3, kartáčovaná Design 4, nosič pro nalepení dlažby se šrouby 15 x 15 cm se šrouby Ø 15 cm KD R10 ED3 GV KD R10 ED4 GV 91,57 / ks 53,89 / ks KD BH 40 KD BH 40 52,33 / ks 52,33 / ks Mřížky jsou vybaveny zápachovou uzávěrkou a břitovým těsněním. KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BH 50 GV KD BH 50 GV KD BH 50 GV KD BH 50 GV 78,49 / ks 78,49 / ks 78,49 / ks 78,49 / ks KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV KD BH 5070 GV 92,10 / ks 92,10 / ks 92,10 / ks 92,10 / ks P = 10 sada Mřížky mají prodloužení rámu a nastavení výšky. Tyto mřížky jsou bez zápachové uzávěrky. Zápachová uzávěrka je integrovaná v sadě podlahové vpusti. Všechny mřížky jsou včetně sítka pro zachycování nečistot kromě KD R10 ED4, KD R15 ED1 S a KD R15 ED1 SR. Ceny jsou uvedeny bez DPH 27

28 Odvodnění Schlüter -KERDI-DRAIN: interiér vertikální odtok a zápachová uzávěrka se šrouby V4A se šrouby bronzová broušená v oleji se šrouby Design 2, kartáčovaná DN 50 DN 50 DN 50 DN 70 DN 100 Odtokový výkon: 0,6 l/s Odtokový výkon: 1,4 l/s Odtokový výkon: 0,6 l/s Odtokový výkon: 0,6 l/s Odtokový výkon: 0,6 l/s KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV 58,60 / ks 58,60 / ks 58,60 / ks 58,60 / ks 58,60 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA 92,10 / ks 92,10 / ks 92,10 / ks 92,10 / ks 92,10 / ks KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV 53,89 / ks 65,41 / ks 53,89 / ks 73,26 / ks 91,57 / ks KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD BV 50 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV 53,89 / ks 65,41 / ks 53,89 / ks 73,26 / ks 91,57 / ks KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD BV 70 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED1 SGV KD R10 V4A D1 SGV KD R10 ED1 GV KD R10 EOB D1 SGV KD R10 ED2 GV 53,89 / ks 65,41 / ks 53,89 / ks 73,26 / ks 91,57 / ks KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD BV ,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks P = 10 sada 28 Ceny jsou uvedeny bez DPH

29 Odvodnění Schlüter -KERDI-DRAIN: interiér vertikální odtok a zápachová uzávěrka Design 3, kartáčovaná Design 4, nosič pro nalepení dlažby se šrouby 15 x 15 cm se šrouby Ø 15 cm KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BV 50 GV KD BV 50 GV KD BV 50 GV KD BV 50 GV 58,60 / ks 58,60 / ks 58,60 / ks 58,60 / ks KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA KD BV 50 GVA 92,10 / ks 92,10 / ks 92,10 / ks 92,10 / ks Mřížky mají prodloužení rámu a nastavení výšky. Tyto mřížky jsou bez zápachové uzávěrky. Zápachová uzávěrka je integrovaná v sadě podlahové vpusti. Všechny mřížky jsou včetně sítka pro zachycování nečistot kromě KD R10 ED4, KD R15 ED1 S a KD R15 ED1 SR. KD R10 ED3 GV KD R10 ED4 GV 91,57 / ks 53,89 / ks KD BV 50 KD BV 50 43,95 / ks 43,95 / ks KD R10 ED3 GV KD R10 ED4 GV 91,57 / ks 53,89 / ks KD BV 70 KD BV 70 43,95 / ks 43,95 / ks KD R10 ED3 GV KD R10 ED4 GV 91,57 / ks 53,89 / ks KD BV 100 KD BV ,95 / ks 43,95 / ks Mřížky jsou vybaveny zápachovou uzávěrkou a břitovým těsněním. P = 10 sada Ceny jsou uvedeny bez DPH 29

30 Odvodnění Schlüter -KERDI-DRAIN: exteriér horizontální odtok bez zápachové uzávěrky se šrouby V4A se šrouby bronzová broušená v oleji se šrouby Design 2, kartáčovaná DN 50 DN 50 s izolačním napojením pro bitumenové a plastové pásy KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BH 50 KD BH 50 KD BH 50 KD BH 50 KD BH 50 83,72 / ks 83,72 / ks 83,72 / ks 83,72 / ks 83,72 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB 153,00 / ks 153,00 / ks 153,00 / ks 153,00 / ks 153,00 / ks DN 50 s izolačním napojením pro bitumenové a plastové pásy, s nástavcem pro volnou pokládku včetně design mřížky KD R15 ED1 S Kompletní sada P = 10 sada 30 Ceny jsou uvedeny bez DPH

31 Odvodnění Schlüter -KERDI-DRAIN: exteriér horizontální odtok bez zápachové uzávěrky Design 3, kartáčovaná Design 4, nosič pro nalepení dlažby se šrouby 15 x 15 cm se šrouby Ø 15 cm KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BH 50 KD BH 50 KD BH 50 KD BH 50 83,72 / ks 83,72 / ks 83,72 / ks 83,72 / ks KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB KD BH 50 MSB 153,00 / ks 153,00 / ks 153,00 / ks 153,00 / ks Mřížky pro všechny podlahové vpusti mají prodloužení rámu a nastavení výšky. Tyto mřížky jsou bez zápachové uzávěrky. Všechny mřížky jsou včetně sítka pro zachycování nečistot kromě KD R10 ED4, KD R15 ED1 S a KD R15 ED1 SR. Kompletní sada KD BH 50 ASLV 185,81 / ks P = 10 sada Ceny jsou uvedeny bez DPH 31

32 Odvodnění Schlüter -KERDI-DRAIN: exteriér vertikální odtok bez zápachové uzávěrky DN 50 DN 70 DN 100 DN 50 DN 50 s izolačním napojením pro bitumenové a plastové pásy se šrouby V4A se šrouby bronzová broušená v oleji se šrouby Design 2, kartáčovaná KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BV 50 KD BV 50 KD BV 50 KD BV 50 KD BV 50 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BV 70 KD BV 70 KD BV 70 KD BV 70 KD BV 70 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BV 100 KD BV 100 KD BV 100 KD BV 100 KD BV ,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A 83,72 / ks 83,72 / ks 83,72 / ks 83,72 / ks 83,72 / ks KD R10 ED1 S KD R10 V4A D1 S KD R10 ED1 KD R10 EOB D1 S KD R10 ED2 46,05 / ks 57,56 / ks 46,05 / ks 65,41 / ks 83,72 / ks KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB 150,15 / ks 150,15 / ks 150,15 / ks 150,15 / ks 150,15 / ks DN 50 s izolačním napojením pro bitumenové a plastové pásy, s nástavcem pro volnou pokládku včetně design mřížky KD R15 ED1 S Kompletní sada 32 Ceny jsou uvedeny bez DPH

33 Odvodnění Schlüter -KERDI-DRAIN: exteriér vertikální odtok bez zápachové uzávěrky Design 3, kartáčovaná Design 4, nosič pro nalepení dlažby se šrouby 15 x 15 cm se šrouby Ø 15 cm KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BV 50 KD BV 50 KD BV 50 KD BV 50 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BV 70 KD BV 70 KD BV 70 KD BV 70 43,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BV 100 KD BV 100 KD BV 100 KD BV ,95 / ks 43,95 / ks 43,95 / ks 43,95 / ks KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BV 50 A KD BV 50 A KD BV 50 A KD BV 50 A 83,72 / ks 83,72 / ks 83,72 / ks 83,72 / ks KD R10 ED3 KD R10 ED4 KD R15 ED1 S KD R15 ED1 SR 83,72 / ks 46,05 / ks 62,79 / ks 62,79 / ks KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB KD BV 50 MSB 150,15 / ks 150,15 / ks 150,15 / ks 150,15 / ks Foto: Christian Nitz / Fotolia.de Mřížky pro všechny podlahové vpusti mají prodloužení rámu a nastavení výšky. Tyto mřížky jsou bez zápachové uzávěrky. Všechny mřížky jsou včetně sítka pro zachycování nečistot kromě KD R10 ED4, KD R15 ED1 S a KD R15 ED1 SR. Kompletní sada KD BV 50 ASLV 185,81 / ks P = 10 sada Ceny jsou uvedeny bez DPH 33

34 Odvodnění Schlüter -KERDI-DRAIN-KD 10 Schlüter -KERDI-DRAIN-DR Schlüter -KERDI-DRAIN-DR KERDI-manžeta (d = 17,5) KERDI-manžeta, decentrální odvodnění KD 10 M KD 10 MO L x B = cm / ks P = ks 45 x 45 KD 10 M 4, x 90 KD 10 M , x 100 KD 10 M , x 120 KD 10 M , x 150 KD 10 M ,68 10 L x B = cm / ks P = ks 180 x 90 KD 10 MO ,75 10 Schlüter -KERDI-DRAIN-KD 10 SF Schlüter -KERDI-DRAIN-KD 10 SF je sítko pro zachycování nečistot usnadňující pravidelné čištění podlahových vpustí. (Technický list výrobku 8.2) Schlüter -KERDI-DRAIN-KD 10 SF sítko pro zachycování nečistot / ks P = ks KD 10 SF 8,92 10 Schlüter -KERDI-DRAIN-R / -RL Schlüter -KERDI-DRAIN-R / -RL jsou renovační mřížky, které lze při sanaci dlažby osadit na stávající podlahové vpusti. (Technický list výrobku 8.2) Schlüter -KERDI-DRAIN-R renovační mřížka 15 x 15 cm / ks P = ks KD 15 R 69,71 10 Schlüter -KERDI-DRAIN-RL renovační mřížka 15 x 15 cm s otvorem / ks P = ks KD 15 RL 69,71 10 Odtoková mřížka pro osazení při rekonstrukcích na stávající podlahové vpusti. Odtoková mřížka pro osazení při rekonstrukcích na stávající podlahové vpusti, které jsou napojeny na probíhající svislé odpadní potrubí. 34 Ceny jsou uvedeny bez DPH

35 Odvodnění Schlüter -KERDI-DRAIN Mřížky bez rámů pro náhradu nebo výměnu v existujících instalacích. (Technický list výrobku 8.2) Schlüter -KERDI-DRAIN mřížky mřížky jednotlivě L x B = cm / ks P = ks 10 x 10 KD GR 10 E D1 S 30, x 10 KD GR 10 V4A D1 S 41, x 10 KD GR 10 E D1 30, x 10 KD GR 10 E D2 68, x 10 KD GR 10 E D3 68, x 10 KD GR 10 E D4 30, x 15 KD GR 15 E D1 S 47, x 15 KD GR 15 E D1 SR 47,10 10 KD GR 10 E D1 S KD GR 10 V4A D1 S KD GR 10 E D1 KD GR 10 E D2 KD GR 10 E D3 KD GR 10 E D4 KD GR 15 E D1 S KD GR 15 E D1 SR Schlüter -KERDI-DRAIN-BASE Schlüter -KERDI-DRAIN-BASE je odtokové těleso pro kombinaci s nástavcem KD BV 100 a sadou rošt / rám se zápachovou uzávěrkou a břitovým těsněním. (Technický list výrobku 8.2) Schlüter -KERDI-DRAIN-BASE odtokové těleso DN / ks P = ks DN 40 (40 mm) KD 10 BH 40/50 28,78 10 Ceny jsou uvedeny bez DPH 35

36 Schlüter -KERDI-SHOWER Gefälle- und Ausgleichsboards Schlüter -KERDI-SHOWER ist ein modulares System zum Bau von bodenebenen Duschen mit keramischen Fliesen. Für vier verschiedene Abmessungen können Gefälleelemente wahlweise mit Ausgleichsboards und sadas für WandIzolace und Bodenablauf miteinander kombiniert werden. Durch vorgeprägte Nuten können die Bodenelemente einfach zum Einbau in Rundduschen angepasst werden. Schlüter - KERDI-SHOWER Module zeichnen sich durch eine besonders einfache und sichere Verarbeitung aus. Schlüter -KERDI-SHOWER-T Schlüter -KERDI-SHOWER-T je podlahový prvek se spádem > 2 % pro přímou pokládku dlažby ve sprchách v úrovni podlahy. Je připravený pro osazení podlahové vpusti Schlüter - KERDI-DRAIN. Kvůli úspoře místa při přepravě a snadné manipulaci je složen ze dvou dílů. Izolační manžeta Schlüter -KERDI, která pokrývá celý prvek, je součástí dodávané sady. (Technický list výrobku 8.6) Schlüter -KERDI-SHOWER-T dílná spádová deska L x B = cm H = mm / sada PL = sada 900 mm 90 x KST , x KST , x KST , x KST , mm KSTO dílná spádová deska pro decentrální odvodnění L x B = cm H = mm / sada PL = sada 180 x KSTO , Ceny jsou uvedeny bez DPH

37 Kompetenzbereich Odvodnění / izolace Schlüter -KERDI-SHOWER-TB Schlüter -KERDI-SHOWER-TB je spádová deska pro sprchy v úrovni podlahy se spádem 2 % a již nalepenou izolací Schlüter -KERDI umožňující přímou pokládku dlažby a spojující díly spádové desky. Je připravená pro osazení podlahové vpusti Schlüter -KERDI-DRAIN. (Technický list výrobku 8.6) Upozornění: Díky nízké konstrukční výšce pouze 22 mm je Schlüter -KERDI-SHOWER- TB optimální pro použití u dřevěných konstrukcí. Schlüter -KERDI-SHOWER-TB spádová deska pro Schlüter -KERDI-DRAIN L x B = cm H = mm / ks PL = ks 100 x KSTB ,94 10 Schlüter -KERDI-SHOWER-TC Schlüter -KERDI-SHOWER-TC je podlahový prvek se spádem > 2 % pro přímou pokládku dlažby ve sprchách v úrovni podlahy. Je připravený pro osazení podlahové vpusti Schlüter - KERDI-DRAIN-BASE v kombinaci s vyrovnávací deskou pro osazení odtokového tělesa a odpadového potrubí. Kvůli úspoře místa při přepravě a snadné manipulaci je složen ze dvou dílů. Izolační manžeta Schlüter -KERDI, která pokrývá celý prvek, je součástí dodávané sady. (Technický list výrobku 8.6) Schlüter -KERDI-SHOWER-TC 2-dílná spádová deska + 2-dílná vyrovnávací deska L x B = cm H = mm H1 = mm / sada PL = sada 90 x KSTC , x KSTC , x KSTC , x KSTC , dílná spádová deska + 2-dílná vyrovnávací deska pro decentrální odvodnění L x B = cm H = mm H1 = mm / sada PL = sada 180 x KSTC 60 O , mm KSTO mm Ceny jsou uvedeny bez DPH 37

38 Odvodnění / izolace Horizontální odvodnění s nejnižší konstrukční výškou Schlüter -KERDI-SHOWER-TC, v kombinaci s -KERDI-DRAIN-BASE Pokud je požadována zvláště nízká konstrukční výška, představuje Schlüter -KERDI- DRAIN-BASE správnou volbu. Ve spojení s vyrovnávací deskou koncipovanou speciálně pro osazení tělesa vpusti, potrubí a spádovou deskou lze dosáhnout celkové konstrukční výšky mm. H H 1 A B C Odtokový výkon = 0,4 l/sec. H D Schlüter -KERDI-SHOWER-TC 2-dílná spádová deska + 2-dílná vyrovnávací deska E F L x B = cm H = mm H1 = mm / sada PL = sada 90 x KSTC , x KSTC , x KSTC , x KSTC , dílná spádová deska + 2-dílná vyrovnávací deska pro decentrální odvodnění L x B = cm H = mm H1 = mm / sada PL = sada 180 x KSTC 60 O ,93 10 H 1 Sada rošt / rám A Design mřížka s podnoží a zápachovou uzávěrkou Schlüter -KERDI-SHOWER-TC podlahový prvek B Schlüter -KERDI izolační manžeta D Schlüter -KERDI-SHOWER spádová deska F Schlüter -KERDI-SHOWER vyrovnávací deska Schlüter -KERDI-DRAIN-BASE podlahová vpusť sada C Nástavec pro tenkovrstvé lepení E Odtokové těleso s redukcí DN 40 na DN 50 Horizontální odvodnění s běžnou konstrukční výškou Schlüter -KERDI-SHOWER-T v kombinaci s -KERDI-DRAIN BH 50 GV Spádová deska Schlüter -KERDI-SHOWER-T se kombinuje se sadou podlahové vpusti KD BH 50 GV. Odtokové těleso leží v potěru nebo je osazeno do izolace. Z této kombinace vyplývá celková konstrukční výška mm. H 80 mm A B C Schlüter -KERDI-SHOWER-T Odtokový výkon = 0,6 l/sec. H 80 mm D 2-dílná spádová deska E L x B = cm H = mm / sada PL = sada 90 x KST , x KST , x KST , x KST , dílná spádová deska pro decentrální odvodnění L x B = cm H = mm / sada PL = sada Sada rošt / rám A Design mřížka s podnoží Schlüter -KERDI-SHOWER-T podlahový prvek B Schlüter -KERDI izolační manžeta D Schlüter -KERDI-SHOWER spádová deska KD BH 50 GV podlahová vpusť sada C Nástavec pro tenkovrstvé lepení E Odtokové těleso 180 x KSTO , Ceny jsou uvedeny bez DPH

39 Odvodnění / izolace Horizontální odvodnění se zvýšeným odtokovým výkonem Schlüter -KERDI-SHOWER-T v kombinaci se Schlüter -KERDI-DRAIN BH 5070 GV Při zvýšených požadavcích na odtokový výkon, a pokud je k dispozici dostatečná konstrukční výška, se spádová deska Schlüter -KERDI-SHOWER-T kombinuje s podlahovou vpustí KD BH 5070 GV. Odtokové těleso leží v potěru nebo je osazeno do izolace. Z této kombinace vyplývá celková konstrukční výška mm. Odtokový výkon = 0,8 l/sec. H 120 mm A B C D H Schlüter -KERDI-SHOWER-T 120 mm E 2-dílná spádová deska L x B = cm H = mm / sada PL = sada 90 x KST , x KST , x KST , x KST , dílná spádová deska pro decentrální odvodnění Sada rošt / rám KD A Design mřížka s podnoží Schlüter -KERDI-SHOWER-T podlahový prvek B Schlüter -KERDI izolační manžeta D Schlüter -KERDI-SHOWER spádová deska KD BH 5070 GV podlahová vpusť sada C Nástavec pro tenkovrstvé lepení E Odtokové těleso L x B = cm H = mm / sada PL = sada 180 x KSTO ,29 10 Vertikální odvodnění Schlüter -KERDI-SHOWER-T v kombinaci se Schlüter -KERDI-DRAIN BV 50 GV Při této kombinaci odpovídá nejnižší konstrukční výška tloušťce (=H) spádové desky. Podložením izolací nebo maltou lze skladbu kdykoliv přizpůsobit výšce přiléhající konstrukce. H A B C Odtokový výkon = 0,6 l/s H Schlüter -KERDI-SHOWER-T D 2-dílná spádová deska L x B = cm H = mm / sada PL = sada 90 x KST , x KST , x KST , x KST , dílná spádová deska pro decentrální odvodnění L x B = cm H = mm / sada PL = sada Sada rošt / rám KD A Design mřížka s podnoží Schlüter -KERDI-SHOWER-T podlahový prvek B Schlüter -KERDI izolační manžeta D Schlüter -KERDI-SHOWER spádová deska KD BH 5070 GV podlahová vpusť sada C Podlahová vpusť pro tenkovrstvé lepení se zápachovou uzávěrkou 180 x KSTO ,29 10 Ceny jsou uvedeny bez DPH 39

40 Kompetenzbereich Odvodnění Vertikální odvodnění se zvýšeným odtokovým výkonem Schlüter -KERDI-SHOWER-T v kombinaci se Schlüter -KERDI-DRAIN BV 50 V případě zvýšených požadavků na odtokový výkon se spádová deska Schlüter -KERDI- SHOWER-T kombinuje se sadou podlahové vpusti KD BV 50. K tomuto účelu se používá sada rošt / rám KD R10 ED1 SGV s integrovanou zápachovou uzávěrkou. H A B Odtokový výkon = 0,8 l/s C Schlüter -KERDI-SHOWER-T 2-dílná spádová deska H D L x B = cm H = mm / sada PL = sada 90 x KST , x KST , x KST , x KST , dílná spádová deska pro decentrální odvodnění L x B = cm H = mm / sada PL = sada 180 x KSTO ,29 10 Sada rošt / rám A Design mřížka s podnoží a zápachovou uzávěrkou Schlüter -KERDI-SHOWER-T podlahový prvek B Schlüter -KERDI izolační manžeta D Schlüter -KERDI-SHOWER spádová deska KD BV 50 podlahová vpusť sada C Podlahová vpusť pro tenkovrstvé lepení Schlüter -KERDI-SHOWER-SK /-SKB Schlüter -KERDI-SHOWER-SK je izolační sada pro sprchy v úrovni podlahy. Obsahuje Schlüter -KERDI pro izolaci stěn sprch a odpovídající tvarovky pro vnitřní kouty a prostupy potrubí. Součástí dodávané sady je dále izolační páska Schlüter -KERDI-KEBA pro izolaci spojů na sraz a přechodu podlaha/stěna a těsnicí lepidlo Schlüter -KERDI-COLL pro přilepení izolačních pásek a tvarovek. Izolační sada Schlüter -KERDI-SHOWER-SKB k tomu obsahuje podlahovou vpusť Schlüter -KERDI- -DRAIN-BASE. Schlüter -KERDI-SHOWER- -SK lze použít pro sprchy ve stejné úrovni s podlahou, zhotovené běžným způsobem nebo ve spojení s podlahovými prvky Schlüter -KER- DI-SHOWER-T, -TC, -L a -LC. (Technický list výrobku 8.6) Schlüter -KERDI m x 5 m* / 1 m x 10 m** Schlüter -KERDI-COLL 1,85 kg* / 4,25 kg** Schlüter -KERDI-KEBA 12,5 cm x 10 m KERDI-DRAIN-BASE 1 sada (s design mřížkou 1) Schlüter -KERDI-SHOWER-SK *** Schlüter -KERDI-KERECK/FI 2 kusy Schlüter -KERDI-KM 2 kusy Ø 150 mm izolační sada L x B = cm / sada PL = sada 90 x 90 / 100 x 100 KSS 5* 149, x 120 / 150 x 150 KSS 10** 260,11 9 Schlüter -KERDI-SHOWER-SKB *** Upozornění: V izolační sadě Schlüter -KERDI-SHOWER-SKB je obsažena sada podlahové vpusti KD BH 40 a sada rošt / rám KD R10 ED1 SGV. izolační sada s podlahovou vpustí L x B = cm / sada PL = sada 90 x 90 / 100 x 100 KSS 5 KD10 EH 40* 253, x 120 / 150 x 150 KSS 10 KD10 EH 40** 365, Ceny jsou uvedeny bez DPH
