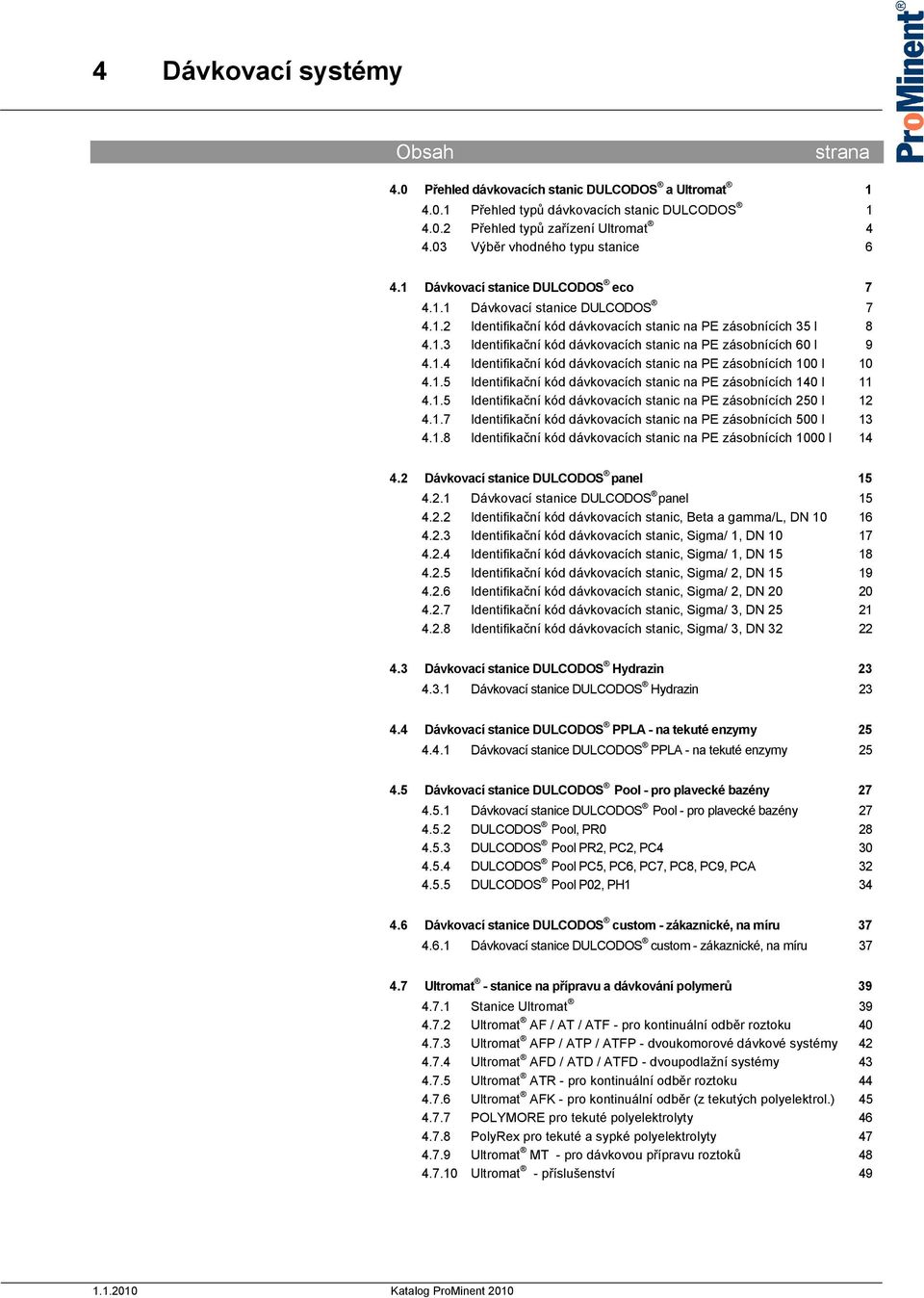

1 4 Obsah strana 4.0 Přehled dávkovacích stanic DULCODOS a Ultromat Přehled typů dávkovacích stanic DULCODOS Přehled typů zařízení Ultromat Výběr vhodného typu stanice Dávkovací stanice DULCODOS eco Dávkovací stanice DULCODOS Identifikační kód dávkovacích stanic na PE zásobnících 35 l Identifikační kód dávkovacích stanic na PE zásobnících 60 l Identifikační kód dávkovacích stanic na PE zásobnících 100 l Identifikační kód dávkovacích stanic na PE zásobnících 140 l Identifikační kód dávkovacích stanic na PE zásobnících 250 l Identifikační kód dávkovacích stanic na PE zásobnících 500 l Identifikační kód dávkovacích stanic na PE zásobnících 1000 l Dávkovací stanice DULCODOS panel Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Beta a gamma/l, DN Identifikační kód dávkovacích stanic, Sigma/ 1, DN Identifikační kód dávkovacích stanic, Sigma/ 1, DN Identifikační kód dávkovacích stanic, Sigma/ 2, DN Identifikační kód dávkovacích stanic, Sigma/ 2, DN Identifikační kód dávkovacích stanic, Sigma/ 3, DN Identifikační kód dávkovacích stanic, Sigma/ 3, DN Dávkovací stanice DULCODOS Hydrazin Dávkovací stanice DULCODOS Hydrazin Dávkovací stanice DULCODOS PPLA - na tekuté enzymy Dávkovací stanice DULCODOS PPLA - na tekuté enzymy Dávkovací stanice DULCODOS Pool - pro plavecké bazény Dávkovací stanice DULCODOS Pool - pro plavecké bazény DULCODOS Pool, PR DULCODOS Pool PR2, PC2, PC DULCODOS Pool PC5, PC6, PC7, PC8, PC9, PCA DULCODOS Pool P02, PH Dávkovací stanice DULCODOS custom - zákaznické, na míru Dávkovací stanice DULCODOS custom - zákaznické, na míru Ultromat - stanice na přípravu a dávkování polymerů Stanice Ultromat Ultromat AF / AT / ATF - pro kontinuální odběr roztoku Ultromat AFP / ATP / ATFP - dvoukomorové dávkové systémy Ultromat AFD / ATD / ATFD - dvoupodlažní systémy Ultromat ATR - pro kontinuální odběr roztoku Ultromat AFK - pro kontinuální odběr (z tekutých polyelektrol.) POLYMORE pro tekuté polyelektrolyty PolyRex pro tekuté a sypké polyelektrolyty Ultromat MT - pro dávkovou přípravu roztoků Ultromat - příslušenství Katalog ProMinent 2010

2 4 4.8 Příklady použití a aplikací Proporcionální dávkování fosfátu podle průtoku vody Dávkování inhibitoru do okruhu chladící vody Dávkování hydrazinu do kotelní napájecí vody Plavecký bazén: měření a dávkování ph / chlor Odvodňování kalů 56 Katalog ProMinent

3 4.0 Přehled dávkovacích stanic DULCODOS a Ultromat Přehled typů dávkovacích stanic DULCODOS Dávkování je dnes jednodušší, než kdy bylo. Sestavené dávkovací stanice ProMinent jsou velmi rychle k dispozici, schopné okamžitého provozu na většině aplikací. Dávkovací soubor tvořený sondami, regulátory, dávkovacími čerpadly, zásobníky je kompletně sestaven a připraven zahájit provoz aniž by bylo nutno vynakládat velké instalační nákladů. V porovnání s nákupem jednotlivých komponent dávkovacího zařízení přináší kompletní dodávka systému tyto výhody: jediný dodavatel, jediný kontakt žádná nečekaná překvapení s napojovaním různých komponent zákazník nepotřebuje žádné vlastní montážní pracovníky. Na základě smlouvy je celý systém kompletně vyroben a odzkoušen v našem výrobním závodě, sestaven a uveden do provozu na místě instalace našimi pracovníky. Jako zákazník obdržíte kompletní řešení, které vyžaduje pouze napojení na vnější energie. Vyrábíme vše v našich provozech, což znamená, že vyrábíme všechny podstatné komponenty, jako jsou dávkovací čerpadla, regulátory, sondy, zásobníky a vše i sestavujeme v našich podmínkách. Tímto garantujeme kvalitu ProMinent. DULCODOS eco Objem zásobníku od 35 do 1000 litrů. Dávkovací stanice se zásobníkem, záchytnou vanou, míchadlem a dávkovacím čerpadlem určené ke skladování a dávkování tekuté chemikálie. Výběr uspořádání a skladby stanice se provádí pomocí identifikačního kódu, což umožňuje snadnou a dokonalou adaptaci dávkovací stanice skutečné potřebě provozu. pk_7_076 DULCODOS panel Výkon dávkování v rozmezí 0, l/hod. Dávkovací stanice pro tekuté chemikálie obsahující 1 nebo 2 dávkovací čerpadla instalovaná včetně dalších příslušenství na panelu, se záchytnou vanou úkapů. Výběr uspořádání a skladby stanice se provádí pomocí identifikačního kódu, což umožňuje snadnou a dokonalou adaptaci dávkovací stanice skutečné potřebě provozu. pk_7_077_c Katalog ProMinent

4 4.0 Přehled dávkovacích stanic DULCODOS a Ultromat DULCODOS Hydrazine Výkon dávkování do 11 l/hod DULCODOS Hydrazin jsou dávkovací stanice pro přípravu a dávkování roztoku hydrazinu. Hydrazin se používá v parních a vodních systémech jako chemikálie vázající kyslík s korozně inhibičním účinkem. Z důvodů karcinogenních účinků hydrazinu je třeba pro přípravu jeho roztoku a následné dávkování roztoku hydrazinu používat speciální dávkovací jednotku. pk_7_078_c DULCODOS PPLA DULCODOS PPLA (zkratka pro Post Pelleting Liquid Application) se používají k aplikaci tekutých přísad na povrch vyrobených granulí živočišného krmiva. mají modulární konstrukci a lze jimi řešit vše od skladování přes doplňování, dávkování a nástřik všech typů přísad, ať se jedná o vitamíny nebo enzymy. pk_7_079_c DULCODOS Pool Aplikace: soukromé a veřejné plavecké bazény. DULCODOS Pool jsou navrženy speciálně pro podmínky řízení úpravy vody plaveckých bazénů. Systémy DULCODOS Pool jsou kompletně sestaveny u výrobce a slouží zejména k udržování hodnoty ph vody a k řízení dezinfekce - ať je tato prováděna chorem nebo aktivním kyslíkem. Výběr uspořádání a skladby stanice se provádí pomocí identifikačního kódu, což umožňuje snadnou a dokonalou adaptaci dávkovací stanice skutečné potřebě provozu. pk_7_080_c 4-2 Katalog ProMinent

5 4.0 Přehled dávkovacích stanic DULCODOS a Ultromat DULCODOS domestic Dávkovací výkon 0, ml/m 3 Dávkovací stanice pro proporcionální dávkování kapalné chemikálie v domácích vodovodních instalacích odvozené od průtoku vody. pk_7_081_c DULCODOS Custom Zákaznické dávkovací stanice a systémy DULCODOS Custom jsou navrhovány, konstruovány a dodávány na základě individuálních potřeb a požadavků zákazníků. Jsou vyráběny i v provedení splňující požadavky ATEX (pro prostředí s nebezpečím výbuchu). Vy jako zákazník nemusíte provádět jakékoliv činnosti spojené s instalací. Pokud si to budete přát, potom provedeme vše včetně zprovoznění stanice v místě její instalace. pk_7_ Katalog ProMinent

6 4.0 Přehled dávkovacích stanic DULCODOS a Ultromat Přehled typů zařízení Ultromat Zařízení Ultromat jsou speciálně konstruovaná zařízení určená pro přípravu a dávkování roztoků organických flokulantů (polyelektrolytů). Ultromat AF / AT / ATF - pro kontinuální odběr roztoku pk_7_083_c Výkon: l/h roztoku polymeru o koncentraci 0,5 % Tříkomorové zařízení pro přípravu roztoků polyelektrolytů z tekutých koncentrátů nebo ze sypkých substrátů. Výběr uspořádání a skladby jednotky se provádí pomocí identifikačního kódu, což umožňuje snadnou a dokonalou adaptaci zařízení skutečné potřebě provozu. Zařízení Ultromat mají charakter speciálních jednotek pro přípravu a dávkování roztoků organických flokulantů (polyelektrolytů). Ultromat AFP / ATP / ATFP - dvoukomorové dávkové systémy Výkon: l/h roztoku polymeru o koncentraci 0,5 % Dvoukomorové zařízení pro přípravu roztoků polyelektrolytů z tekutých koncentrátů nebo ze sypkých substrátů. Zařízení je tvořeno dvěma oddělenými komorami plněnými samostatně roztokem polymeru. Po vyzrátí je připravený roztok dávkován do místa spotřeby. pk_7_084_c Ultromat AFD / ATD / ATFD - dvoupodlažní systémy Výkon: l/h roztoku polymeru o koncentraci 0,5 % Dvoukomorový dvoupodlažní zařízení pro přípravu roztoků polyelektrolytů z tekutých koncentrátů nebo ze sypkých substrátů. Zařízení sestává ze dvou polypropylenových komor umístěných nad sebou. Příprava roztoku probíhá v horní komoře. Po vyzrátí je roztok přepuštěn do spodní komory. pk_7_085-c Ultromat ATR - pro kontinuální odběr roztoku pk_7_086_c Výkon: l/h roztoku polymeru o koncentraci 0,5 % Tříkomorové zařízení pro přípravu roztoků polyelektrolytů z tekutých koncentrátů. Kruhové komory vyrobené z polypropylenu jsou hydraulicky propojeny přepadovými hranami a jsou mimořádně pevnostně stabilní díky jejich válcovitému tvaru. Tento prvek rovněž významně přispívá ke snížení hmotnosti celého zařízení Ultromat. 4-4 Katalog ProMinent

7 4.0 Přehled dávkovacích stanic DULCODOS a Ultromat Ultromat AFK - pro kontinuální odběr roztoku Výkon: l/h roztoku polymeru o koncentraci 0,5 % Dvoukomorové zařízení pro přípravu roztoků polyelektrolytů z tekutých koncentrátů určené pro kontinuální dodávku připraveného roztoku. Zařízení obsahuje zásobník tekutého koncentrátu v objemu jeho denní spotřeby a dvě přípravné komory roztoku polyelektrolytu. Dávkovací čerpadlo tekutého koncentrátu je součástí dodávky. pk_7_087_c Ultromat MT - pro dávkovou přípravu roztoku Výkon: l/h roztoku polymeru o koncentraci 0,5 % Ultromat MT je určen pro dávkovou přípravu roztoku z práškového substrátu. Příprava se provádí manuálním vsypáváním práškového substrátu do smáčecího cyklonu ředící vody. pk_7_088_c POLYMORE Výkon: l/h roztoku polymeru o koncentraci 0,5 % Zařízení pro přípravu roztoků polymerů z kapalných koncentrátů. Voda a polymer jsou smíchávány v ohnivzdorné vícezónové jednotce. V převážné většině případů lze připravený roztok okamžitě přímo dávkovat do místa jeho aplikace. pk_7_089-c PolyRex Výkon: l/h roztoku polymeru o koncentraci 0,5 % Dvoukomorové dvoupodlažní zařízení pro přípravu roztoků polyelektrolytů z tekutých koncentrátů nebo ze sypkých substrátů. Zařízení sestává z podávací a směšovací jednotky a ze dvou nerezových zásobníků situovaných nad sebou. Příprava roztoku probíhá v horní komoře. Po vyzrátí je roztok přepuštěn do spodní komory, která slouží jako provozní zásobník připraveného roztoku. pk_7_090_c Katalog ProMinent

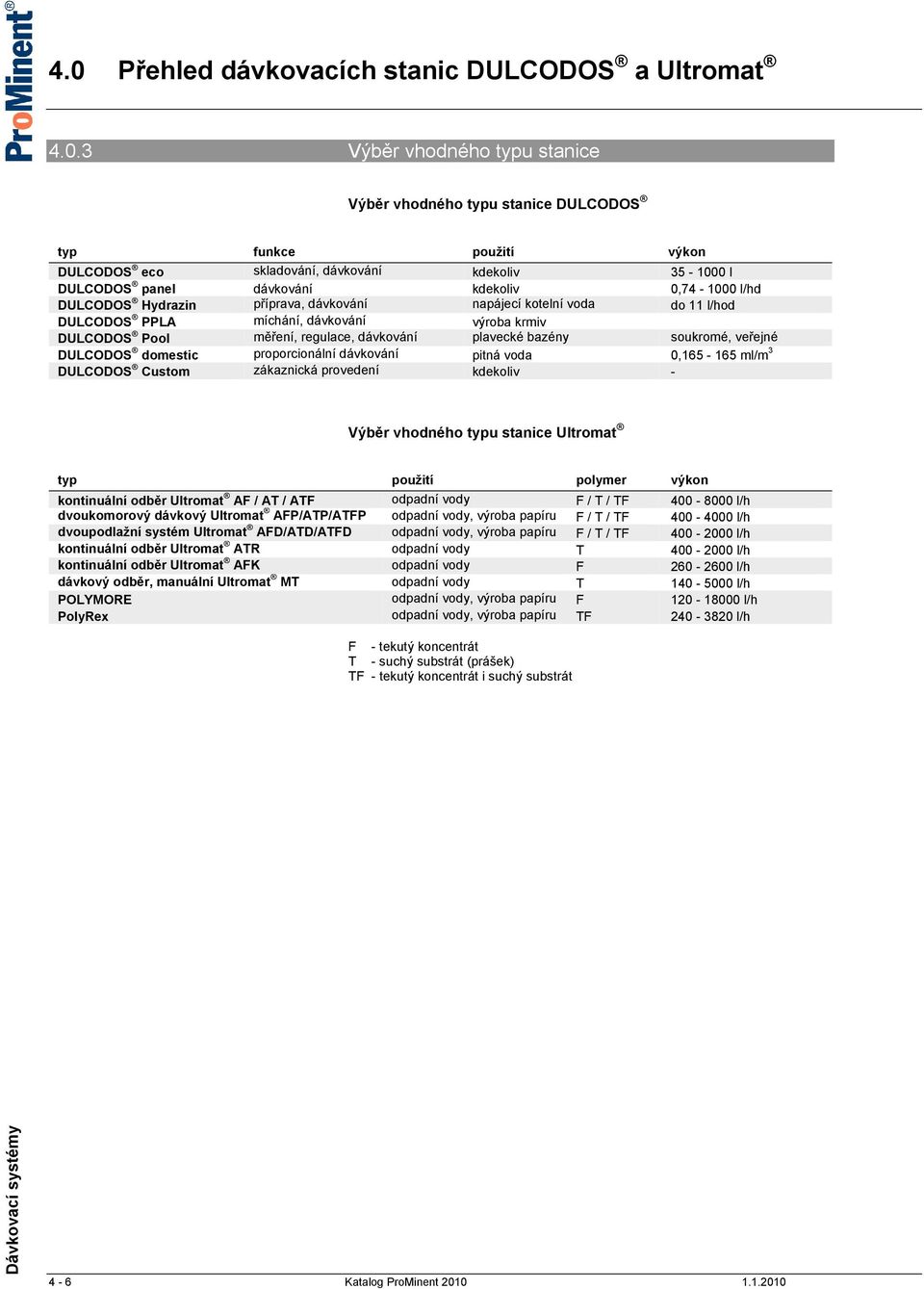

8 4.0 Přehled dávkovacích stanic DULCODOS a Ultromat Výběr vhodného typu stanice Výběr vhodného typu stanice DULCODOS typ funkce použití výkon DULCODOS eco skladování, dávkování kdekoliv l DULCODOS panel dávkování kdekoliv 0, l/hd DULCODOS Hydrazin příprava, dávkování napájecí kotelní voda do 11 l/hod DULCODOS PPLA míchání, dávkování výroba krmiv DULCODOS Pool měření, regulace, dávkování plavecké bazény soukromé, veřejné DULCODOS domestic proporcionální dávkování pitná voda 0, ml/m 3 DULCODOS Custom zákaznická provedení kdekoliv - Výběr vhodného typu stanice Ultromat typ použití polymer výkon kontinuální odběr Ultromat AF / AT / ATF odpadní vody F / T / TF l/h dvoukomorový dávkový Ultromat AFP/ATP/ATFP odpadní vody, výroba papíru F / T / TF l/h dvoupodlažní systém Ultromat AFD/ATD/ATFD odpadní vody, výroba papíru F / T / TF l/h kontinuální odběr Ultromat ATR odpadní vody T l/h kontinuální odběr Ultromat AFK odpadní vody F l/h dávkový odběr, manuální Ultromat MT odpadní vody T l/h POLYMORE odpadní vody, výroba papíru F l/h PolyRex odpadní vody, výroba papíru TF l/h F - tekutý koncentrát T - suchý substrát (prášek) TF - tekutý koncentrát i suchý substrát 4-6 Katalog ProMinent

9 4.1 Dávkovací stanice DULCODOS eco Dávkovací stanice DULCODOS eco Uspořádání dávkovací stanice s polyetylenovým (PE) zásobníkem je možno zvolit dle identifikačního kódu. Nejprve však vyberte vhodný typ čerpadla. pk_3_033 Volitelné komponenty stanice: 1. zásobník chemikálie PE ( l) 2. záchytná vana ( l) 3. zámek víka zásobníku 4. ruční mixer nebo míchadlo (*) 5. sací sestava 6. plovákový spínač 7. vypouštěcí ventil (*) 8. kalibrační sestava (*) 9. dávkovací čerpadlo objednat samostatně (*) (dávkovací čerpadla, vzhledem k množství technických řešení, je třeba specifikovat samostatně. Postupujte dle identifikačního označování čerpadel v kapitolách 1, 2). *) takto označené položky jsou demontovatelné a vzhledem k možnosti poškození kompletně sestavené dávkovací stanice během dopravy jsou tyto komponenty dodávána separátně, nenamontovány. Předpokládá se vlastní sestavení dávkovací stanice zákazníkem na místě. Možnosti kombinace dávkovacích čerpadel a zásobníků uvádí následující tabulka zásobníky dávkovací čerpadlo 35 l 60 l 100 l 140 l 250 l 500 l 1000 l alpha x+ x+ x x x x+ x+ Beta x+ x x x x x x gamma/l x+ x x x x x x D_4a x+ x x x x x x Sigma/ 1 - x+ x+ x+ x x x Sigma/ x x+ x Sigma/ x x+ x delta x+ x+ x+ x x x pk_3_034 x = čerpadlo instalováno přímo na zásobníku bez instalační desky x+ = čerpadlo instalováno pomocí instalační desky pk_3_ Katalog ProMinent

10 4.1 Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 35 l Dávkovací stanice na PE zásobníku o obsahu 35 l DSBa PE zásobník: 0035N bílý zásobník PE, 35 l 0035S černý zásobník PE, 35 l 0035B modrý zásobník PE, 35 l 0035G žlutý zásobník PE, 35 l 0035R červený zásobník PE, 35 l Záchytná vana: 0 bez záchytné vany 1 záchytná vana v bílé barvě 2 záchytná vana v barvě zásobníku Verze: 0 s logem ProMinent Zámek zátky horního víka: 0 bez zámku Ruční mixer: 0 bez míchadla A ruční mixer, PP Uchycení dávkovacího čerpadla: 0 bez čerpadla D pro čerpadlo alpha (s instalační deskou) E pro čerpadlo Beta, gamma/l, D_4a (s instalační deskou) Sací sestava: 0 bez sací sestavy 1 sací sestava s hadičkou 6 x 4 2 sací sestava s hadičkou 8 x 5 3 sací sestava s hadičkou 12 x 9 Materiál sací sestavy: 1 PVC 2 PP Plovákový spínač hladiny sací sestavy: 0 bez plovákového spínače 1 2-stupňový, kruh. konektor pro Beta, gamma/l 3 1-stupňový plochý konektor pro D_4a Vypouštěcí ventil: 0 bez vypouštěcího ventilu 1** PVC kulový ventil, hadicová konc. d16 2** PP kulový ventil, hadicová konc. d20 Kalibrační sestava: 0 bez kalibrační sestavy 1*** s kalibrační sestavou d6 35/60 l Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla ** kulový ventil lze volit pouze pro dávkovací stanici bez záchytné vany *** kalibrační sestavu je možno volit pouze pokud je dávkovací stanice objednávána bez záchytné vany a bez sací sestavy 4-8 Katalog ProMinent

11 4.1 Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 60 l Dávkovací stanice na PE zásobníku o obsahu 60 l DSBa PE zásobník: 0060N bílý zásobník PE, 60 l 0060S černý zásobník PE, 60 l 0060B modrý zásobník PE, 60 l 0060G žlutý zásobník PE, 60 l 0060R červený zásobník PE, 60 l Záchytná vana: 0 bez záchytné vany 1 záchytná vana v bílé barvě 2 záchytná vana v barvě zásobníku Verze: 0 s logem ProMinent Zámek zátky horního víka: 0 bez zámku 1 se zámkem Míchadlo, mixer: 0 bez míchadla, bez mixeru A ruční mixer, PP B ruční míchadlo, PP H nerezové míchadlo 0,02 kw P PVDF míchadlo 0,02 kw Uchycení dávkovacího čerpadla: 0 bez čerpadla A pro čerpadlo Beta, gamma/l, D_4a (bez instalační desky) D pro čerpadlo alpha (s instalační deskou) F pro čerpadlo Sigma/ 1 (s instalační deskou) P pro čerpadlo delta Sací sestava: 0 bez sací sestavy 1 sací sestava s hadičkou 6 x 4 2 sací sestava s hadičkou 8 x 5 3 sací sestava s hadičkou 12 x 9 4 sací sestava DN 10 5 sací sestava DN 15 Materiál sací sestavy: 1 PVC 2 PP Plovákový spínač hladiny sací sestavy: 0 bez plovákového spínače 1 2-stupňový, kruh. kon. Beta, gamma/l, delta 2 2-stupňový, kruh. kon. Sigma/ 1/2/3, delta 3 1-stupňový plochý konektor pro D_4a Vypouštěcí ventil: 0 bez vypouštěcího ventilu 1** PVC kulový ventil, hadicová konc. d16 2** PP kulový ventil, hadicová konc. d20 Kalibrační sestava: 0 bez kalibrační sestavy 1*** s kalibrační sestavou d6 35/60 l 2*** s kalibrační sestavou d8 60 l Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla ** kulový ventil lze volit pouze pro dávkovací stanici bez záchytné vany *** kalibrační sestavu je možno volit pouze pokud je dávkovací stanice objednávána bez záchytné vany a bez sací sestavy Katalog ProMinent

12 4.1 Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 100 l Dávkovací stanice na PE zásobníku o obsahu 100 l DSBa PE zásobník: 0100N bílý zásobník PE, 100 l 0100S černý zásobník PE, 100 l 0100B modrý zásobník PE, 100 l 0100G žlutý zásobník PE, 100 l 0100R červený zásobník PE, 100 l Záchytná vana: 0 bez záchytné vany 1 záchytná vana v bílé barvě 2 záchytná vana v barvě zásobníku Verze: 0 s logem ProMinent Zámek zátky horního víka: 0 bez zámku 1 se zámkem Míchadlo, mixer: 0 bez míchadla, bez mixeru A ruční mixer, PP C ruční míchadlo, PP I nerezové míchadlo 0,18 kw R PVDF míchadlo 0,18 kw Uchycení dávkovacího čerpadla: 0 bez čerpadla A pro čerpadlo Beta, gamma/l, D_4a (bez instalační desky) L pro čerpadlo Sigma/ 1 (s instalační deskou) N pro čerpadlo alpha (bez instalační desky) P pro čerpadlo delta Sací sestava: 0 bez sací sestavy 1 sací sestava s hadičkou 6 x 4 2 sací sestava s hadičkou 8 x 5 3 sací sestava s hadičkou 12 x 9 4 sací sestava DN 10 5 sací sestava DN 15 Materiál sací sestavy: 1 PVC 2 PP Plovákový spínač hladiny sací sestavy: 0 bez plovákového spínače 1 2-stupňový, kruh. kon. Beta, gamma/l, delta 2 2-stupňový, kruh. kon. Sigma/ 1/2/3, delta 3 1-stupňový plochý konektor pro D_4a Vypouštěcí ventil: 0 bez vypouštěcího ventilu 1** PVC kulový ventil, hadicová konc. d16 2** PP kulový ventil, hadicová konc. d20 Kalibrační sestava: 0 bez kalibrační sestavy 3*** s kalibrační sest. d8 100/140 l Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla ** kulový ventil lze volit pouze pro dávkovací stanici bez záchytné vany *** kalibrační sestavu je možno volit pouze pokud je dávkovací stanice objednávána bez záchytné vany a bez sací sestavy 4-10 Katalog ProMinent

13 4.1 Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 140 l Dávkovací stanice na PE zásobníku o obsahu 140 l DSBa PE zásobník: 0140N bílý zásobník PE, 140 l 0140S černý zásobník PE, 140 l 0140B modrý zásobník PE, 140 l 0140G žlutý zásobník PE, 140 l 0140R červený zásobník PE, 140 l Záchytná vana: 0 bez záchytné vany 1 záchytná vana v bílé barvě 2 záchytná vana v barvě zásobníku Verze: 0 s logem ProMinent Zámek zátky horního víka: 0 bez zámku 1 se zámkem Míchadlo, mixer: 0 bez míchadla, bez mixeru A ruční mixer, PP D ruční míchadlo, PP K nerezové míchadlo 0,18 kw S PVDF míchadlo 0,18 kw Uchycení dávkovacího čerpadla: 0 bez čerpadla A pro čerpadlo Beta, gamma/l, D_4a (bez instalační desky) D pro čerpadlo alpha (s instalační deskou) H pro čerpadlo Sigma/ 1 (s instalační deskou) P pro čerpadlo delta Sací sestava: 0 bez sací sestavy 1 sací sestava s hadičkou 6 x 4 2 sací sestava s hadičkou 8 x 5 3 sací sestava s hadičkou 12 x 9 4 sací sestava DN 10 5 sací sestava DN 15 Materiál sací sestavy: 1 PVC 2 PP Plovákový spínač hladiny sací sestavy: 0 bez plovákového spínače 1 2-stupňový, kruh. kon. Beta, gamma/l, delta 2 2-stupňový, kruh. kon. Sigma/ 1/2/3, delta 3 1-stupňový plochý konektor pro D_4a Vypouštěcí ventil: 0 bez vypouštěcího ventilu 1** PVC kulový ventil, hadicová konc. d16 2** PP kulový ventil, hadicová konc. d20 Kalibrační sestava: 0 bez kalibrační sestavy 3*** s kalibrační sest. d8 100/140 l Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla ** kulový ventil lze volit pouze pro dávkovací stanici bez záchytné vany *** kalibrační sestavu je možno volit pouze pokud je dávkovací stanice objednávána bez záchytné vany a bez sací sestavy Katalog ProMinent

14 4.1 Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 250 l Dávkovací stanice na PE zásobníku o obsahu 250 l DSBa PE zásobník: 0250N bílý zásobník PE, 250 l 0250S černý zásobník PE, 250 l 0250B modrý zásobník PE, 250 l 0250G žlutý zásobník PE, 250 l 0250R červený zásobník PE, 250 l Záchytná vana: 0 bez záchytné vany 1 záchytná vana v bílé barvě 2 záchytná vana v barvě zásobníku Verze: 0 s logem ProMinent Zámek zátky horního víka: 0 bez zámku 1 se zámkem Míchadlo, mixer: 0 bez míchadla, bez mixeru A ruční mixer, PP E ruční míchadlo, PP L nerezové míchadlo 0,18 kw T PVDF míchadlo 0,18 kw Uchycení dávkovacího čerpadla: 0 bez čerpadla A pro čerpadlo Beta, gamma/l, D_4a (bez instalační desky) B pro čerpadlo Sigma/ 2/3 (bez instalační desky) C pro čerpadlo Sigma/ 1 (bez instalační desky) N pro čerpadlo alpha (bez instalační desky) P pro čerpadlo delta Sací sestava: 0 bez sací sestavy 1 sací sestava s hadičkou 6 x 4 2 sací sestava s hadičkou 8 x 5 3 sací sestava s hadičkou 12 x 9 4 sací sestava DN 10 5 sací sestava DN 15 6 sací sestava DN 20 7 sací sestava DN 25 8 sací sestava DN 32 Materiál sací sestavy: 1 PVC 2 PP Plovákový spínač hladiny sací sestavy: 0 bez plovákového spínače 1 2-stupňový, kruh. kon. Beta, gamma/l, delta 2 2-stupňový, kruh. Kon. Sigma/ 1/2/3, delta 3 1-stupňový plochý konektor pro D_4a Vypouštěcí ventil: 0 bez vypouštěcího ventilu 1** PVC kulový ventil, hadicová konc. d16 2** PP kulový ventil, hadicová konc. d20 Kalibrační sestava: 0 bez kalibrační sestavy 4*** s kalibrační sest. d l Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla ** kulový ventil lze volit pouze pro dávkovací stanici bez záchytné vany *** kalibrační sestavu je možno volit pouze pokud je dávkovací stanice objednávána bez záchytné vany a bez sací sestavy 4-12 Katalog ProMinent

15 4.1 Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 500 l Dávkovací stanice na PE zásobníku o obsahu 500 l DSBa PE zásobník: 0500N bílý zásobník PE, 500 l 0500S černý zásobník PE, 500 l 0500B modrý zásobník PE, 500 l 0500G žlutý zásobník PE, 500 l 0500R červený zásobník PE, 500 l Záchytná vana: 0 bez záchytné vany 1 záchytná vana v bílé barvě 2 záchytná vana v barvě zásobníku Verze: 0 s logem ProMinent Zámek zátky horního víka: 0 bez zámku 1 se zámkem Míchadlo, mixer: 0 bez míchadla, bez mixeru A ruční mixer, PP F ruční míchadlo, PP M nerezové míchadlo 0,25 kw U PVDF míchadlo 0,25 kw Uchycení dávkovacího čerpadla: 0 bez čerpadla A, gamma/l, D_4a (bez instalační desky) C pro čerpadlo Sigma/ 1 (bez instalační desky) D pro čerpadlo alpha (s instalační deskou) J pro čerpadlo Sigma/ 2/3 (s instalační deskou) P pro čerpadlo delta Sací sestava: 0 bez sací sestavy 1 sací sestava s hadičkou 6 x 4 2 sací sestava s hadičkou 8 x 5 3 sací sestava s hadičkou 12 x 9 4 sací sestava DN 10 5 sací sestava DN 15 6 sací sestava DN 20 7 sací sestava DN 25 8 sací sestava DN 32 Materiál sací sestavy: 1 PVC 2 PP Plovákový spínač hladiny sací sestavy: 0 bez plovákového spínače 1 2-stupňový, kruh. kon. Beta, gamma/l, delta 2 2-stupňový, kruh. kon. Sigma/ 1/2/3, delta 3 1-stupňový plochý konektor pro D_4a Vypouštěcí ventil: 0 bez vypouštěcího ventilu 1** PVC kulový ventil, hadicová konc. d16 2** PP kulový ventil, hadicová konc. d20 Kalibrační sestava: 0 bez kalibrační sestavy 5*** s kalibrační sest. d12 500/1000 l Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla ** kulový ventil lze volit pouze pro dávkovací stanici bez záchytné vany *** kalibrační sestavu je možno volit pouze pokud je dávkovací stanice objednávána bez záchytné vany a bez sací sestavy Katalog ProMinent

16 4.1 Dávkovací stanice DULCODOS eco Identifikační kód dávkovacích stanic na PE zásobnících 1000 l Dávkovací stanice na PE zásobníku o obsahu 1000 l DSBa PE zásobník: 1000N bílý zásobník PE, 1000 l 1000S černý zásobník PE, 1000 l 1000B modrý zásobník PE, 1000 l 1000G žlutý zásobník PE, 1000 l 1000R červený zásobník PE, 1000 l Záchytná vana: 0 bez záchytné vany 1 záchytná vana v bílé barvě 2 záchytná vana v barvě zásobníku Verze: 0 s logem ProMinent Zámek zátky horního víka: 0 bez zámku 1 se zámkem Míchadlo, mixer: 0 bez míchadla, bez mixeru G ruční míchadlo, PP N nerezové míchadlo 0,75 kw W PVDF míchadlo 0,75 kw Uchycení dávkovacího čerpadla: 0 bez čerpadla A pro čerpadlo Beta, gamma/l, D_4a (bez instalační desky) B pro čerpadlo Sigma/ 2/3 (bez instalační desky) C pro čerpadlo Sigma/ 1 (bez instalační desky) D pro čerpadlo alpha (s instalační deskou) P pro čerpadlo delta Sací sestava: 0 bez sací sestavy 1 sací sestava s hadičkou 6 x 4 2 sací sestava s hadičkou 8 x 5 3 sací sestava s hadičkou 12 x 9 4 sací sestava DN 10 5 sací sestava DN 15 6 sací sestava DN 20 7 sací sestava DN 25 8 sací sestava DN 32 Materiál sací sestavy: 1 PVC 2 PP Plovákový spínač hladiny sací sestavy: 0 bez plovákového spínače 1 2-stupňový, kruh. kon. Beta, gamma/l, delta 2 2-stupňový, kruh. kon. Sigma/ 1/2/3, delta 3 1-stupňový plochý konektor pro D_4a Vypouštěcí ventil: 0 bez vypouštěcího ventilu 1** PVC kulový ventil, hadicová konc. d16 2** PP kulový ventil, hadicová konc. d20 Kalibrační sestava: 0 bez kalibrační sestavy 5*** s kalibrační sest. d12 500/1000 l Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla ** kulový ventil lze volit pouze pro dávkovací stanici bez záchytné vany *** kalibrační sestavu je možno volit pouze pokud je dávkovací stanice objednávána bez záchytné vany a bez sací sestavy 4-14 Katalog ProMinent

17 4.2 Dávkovací stanice DULCODOS panel Dávkovací panelové stanice DULCODOS panel Dávkovací panelové stanice ProMinent jsou určeny pro použití na nejběžnějších dávkovacích režimech, jakými jsou například: dávkování biocidů a inhibitorů do chladících vod dávkování kyselin a zásad ke stabilizaci ph dávkování srážedel (chlorid železitý) v procesu čištění odpadních vod dávkování detergentů (CIP stanice, myčky lahví) Dávkovací panelovou stanici je možno zvolit a konfigurovat pomocí identifikačního kódu. Nejprve je však třeba zvolit vhodný typ hlavního a záložního čerpadla (kapitola 1 a 2) pk_7_070 Dávkovací stanice s jedním čerpadlem Volitelné komponenty stanice: 1. panel dávkovací stanice včetně základního potrubí pro jedno nebo dvě čerpadla 2. rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní) 3. materiál potrubí 4. materiál těsnění 5. sací větrník 6. vakuová pumpička 7. tlumič pulzací 8. manometr výtlaku 9. pojistný ventil 10. elektrosvorkovnice 11. průsaková hladinová sonda 12. provedení přípojek potrubí vstupu a výstupu pk_7_061 Dávkovací stanice se záložním čerpadlem Technická data typ B410 B510 GL10 S110 S15 S215 S220 S325 S332 hlavní potrubí DN10 DN10 DN10 DN10 DN15 DN15 DN20 DN25 DN32 potrubí proplachu DN10 DN10 DN10 DN10 DN10 DN10 DN15 DN20 DN25 obtokové potrubí DN10 DN10 DN10 DN10 DN10 DN10 DN15 DN20 DN25 výška x šířka x hloubka mm 1200 x 800 x 300 V x Š x Hl pro 2 čerpadla mm 1400 x 1000 x x 800 x x 1000 x x 800 x x 1000 x x 900 x x 1200 x x 900 x x 1200 x x 900 x x 1200 x x 900 x x 1200 x x 900 x x 1200 x Katalog ProMinent x 900 x x 1200 x 500 dávkovací výkon l/h max. provozní tlak (25 C) bar * / 10 max. provozní tlak (40 C) bar * s tlumičem pulzací

18 4.2 Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Beta a gamma/ L, DN 10 Dávkovací panelová stanice s čerpadly Beta, gamma/ L, potrubí DN 10 DSWa Panel dávkovací stanice včetně základního potrubí pro jedno čerpadlo (čerpadlo objednat samostatně): B410 pro čerpadlo Beta, DN 10 (BT4a ; 0,74-19 l/h) B510 pro čerpadlo Beta, DN 10 (BT5a ; 4,1-32 l/h) GL10 pro čerpadlo gamma/l, DN 10 (GALa ; 0,74-32 l/h) Rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní): 0 bez záložního čerpadla 1 se záložním čerpadlem Materiál potrubí: PC PVC PP PP Materiál těsnění: E EPDM A FPM Sací větrník: 0 bez sacího větrníku 1 se sacím větrníkem Vakuová pumpička: 0 bez vakuové pumpičky 1 s vakuovou pumpičkou Tlumič pulzací: 0 bez tlumiče pulzací 1 s tlumičem pulzací a protitlakým ventilem Manometr výtlaku: 0 bez manometru 1 s manometrem Pojistný ventil: 0 multifunkční ventil (pro 1 čerp., typ ) 1 multifunkční ventil (pro 1 čerp., typ ) 2 pojistný ventil (pro 1 čerpadlo) 3 multifunkční ventil (pro 2 čerp., typ ) 4 multifunkční ventil (pro 2 čerp., typ ) 5 pojistný ventil (pro 2 čerpadla) Elektrosvorkovnice: 0 bez svorkovnice 1 svorkovnice pro 1 čerpadlo 2 svorkovnice pro 2 čerpadla 3 svorkovnice + vypínač pro 1 čerpadlo 4 svorkovnice + vypínače pro 2 čerpadla Průsaková hladinová sonda: 0 bez sondy 1 se sondou Provedení vstupu a výstupu: 0 vlepená potrubní koncovka 1 hadicová koncovka 6x4 2 hadicová koncovka 8x5 3 hadicová koncovka 12x6 4 hadicová koncovka 12x9 5 hadicová koncovka DN 10 Typ čerpadla * například: BT4a1005PPE300AA000 * zde zadejte identifikační kód vámi zvoleného čerpadla 4-16 Katalog ProMinent

19 4.2 Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Sigma/ 1, DN 10 Dávkovací panelová stanice s čerpadly Sigma/ 1, potrubí DN 10 DSWa Panel dávkovací stanice včetně základního potrubí pro jedno čerpadlo (čerpadlo objednat samostatně): S110 pro čerpadlo Sigma/ 1, DN 10 (S1Ba / S1Ca ; l/h) Rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní): 0 bez záložního čerpadla 2 se záložním čerpadlem Materiál potrubí: PC PVC PP PP Materiál těsnění: E EPDM A FPM Sací větrník: 0 bez sacího větrníku 2 se sacím větrníkem Vakuová pumpička: 0 bez vakuové pumpičky 1 s vakuovou pumpičkou Tlumič pulzací: 0 bez tlumiče pulzací 2 s tlumičem pulzací a protitlakým ventilem Manometr výtlaku: 0 bez manometru 1 s manometrem Pojistný ventil: 6 pojistný ventil Elektrosvorkovnice: 0 bez svorkovnice 1 svorkovnice pro 1 čerpadlo 2 svorkovnice pro 2 čerpadla 3 svorkovnice + vypínač pro 1 čerpadlo 4 svorkovnice + vypínače pro 2 čerpadla Průsaková hladinová sonda: 0 bez sondy 1 se sondou Provedení vstupu a výstupu: 0 vlepená potrubní koncovka 6 hadicová koncovka DN 10 Typ čerpadla * například: S1BaH PVT 0110M000 * zde zadejte identifikační kód vámi zvoleného čerpadla Katalog ProMinent

20 4.2 Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Sigma/ 1, DN 15 Dávkovací panelová stanice s čerpadly Sigma/ 1, potrubí DN 15 DSWa Panel dávkovací stanice včetně základního potrubí pro jedno čerpadlo (čerpadlo objednat samostatně): S115 pro čerpadlo Sigma/ 1, DN 15 (S1Ba / S1Ca ; l/h) Rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní): 0 bez záložního čerpadla 3 se záložním čerpadlem Materiál potrubí: PC PVC PP PP Materiál těsnění: E EPDM A FPM Sací větrník: 0 bez sacího větrníku 3 se sacím větrníkem Vakuová pumpička: 0 bez vakuové pumpičky 1 s vakuovou pumpičkou Tlumič pulzací: 0 bez tlumiče pulzací 3 s tlumičem pulzací a protitlakým ventilem Manometr výtlaku: 0 bez manometru 1 s manometrem Pojistný ventil: 6 pojistný ventil Elektrosvorkovnice: 0 bez svorkovnice 1 svorkovnice pro 1 čerpadlo 2 svorkovnice pro 2 čerpadla 3 svorkovnice + vypínač pro 1 čerpadlo 4 svorkovnice + vypínače pro 2 čerpadla Průsaková hladinová sonda: 0 bez sondy 1 se sondou Provedení vstupu a výstupu: 0 vlepená potrubní koncovka 7 hadicová koncovka DN 15 Typ čerpadla * například: S1BaH PVT 0110M000 * zde zadejte identifikační kód vámi zvoleného čerpadla 4-18 Katalog ProMinent

21 4.2 Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Sigma/ 2, DN 15 Dávkovací panelová stanice s čerpadly Sigma/ 2, potrubí DN 15 DSWa Panel dávkovací stanice včetně základního potrubí pro jedno čerpadlo (čerpadlo objednat samostatně): S215 pro čerpadlo Sigma/ 2, DN 15 (S2Ba / S2Ca ; l/h) Rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní): 0 bez záložního čerpadla 4 se záložním čerpadlem Materiál potrubí: PC PVC PP polypropylen Materiál těsnění: E EPDM A FPM Sací větrník: 0 bez sacího větrníku 4 se sacím větrníkem Vakuová pumpička: 0 bez vakuové pumpičky 1 s vakuovou pumpičkou Tlumič pulzací: 0 bez tlumiče pulzací 4 s tlumičem pulzací a protitlakým ventilem Manometr výtlaku: 0 bez manometru 1 s manometrem Pojistný ventil: 6 pojistný ventil Elektrosvorkovnice: 0 bez svorkovnice 1 svorkovnice pro 1 čerpadlo 2 svorkovnice pro 2 čerpadla 3 svorkovnice + vypínač pro 1 čerpadlo 4 svorkovnice + vypínače pro 2 čerpadla Průsaková hladinová sonda: 0 bez sondy 1 se sondou Provedení vstupu a výstupu: 0 vlepená potrubní koncovka 8 hadicová koncovka DN 15 Typ čerpadla * například: S2BaH PVT 0110M000 * zde zadejte identifikační kód vámi zvoleného čerpadla Katalog ProMinent

22 4.2 Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Sigma/ 2, DN 20 Dávkovací panelová stanice s čerpadly Sigma/ 2, potrubí DN 20 DSWa Panel dávkovací stanice včetně základního potrubí pro jedno čerpadlo (čerpadlo objednat samostatně): S220 pro čerpadlo Sigma/ 2, DN 20 (S2Ba / S2Ca ; l/h) Rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní): 0 bez záložního čerpadla 5 se záložním čerpadlem Materiál potrubí: PC PVC PP PP Materiál těsnění: E EPDM A FPM Sací větrník: 0 bez sacího větrníku 5 se sacím větrníkem Vakuová pumpička: 0 bez vakuové pumpičky 1 s vakuovou pumpičkou Tlumič pulzací: 0 bez tlumiče pulzací 5 s tlumičem pulzací a protitlakým ventilem Manometr výtlaku: 0 bez manometru 1 s manometrem Pojistný ventil: 6 pojistný ventil Elektrosvorkovnice: 0 bez svorkovnice 1 svorkovnice pro 1 čerpadlo 2 svorkovnice pro 2 čerpadla 3 svorkovnice + vypínač pro 1 čerpadlo 4 svorkovnice + vypínače pro 2 čerpadla Průsaková hladinová sonda: 0 bez sondy 1 se sondou Provedení vstupu a výstupu: 0 vlepená potrubní koncovka 9 hadicová koncovka DN 20 Typ čerpadla * například: S2BaH PVT 0110M000 * zde zadejte identifikační kód vámi zvoleného čerpadla 4-20 Katalog ProMinent

23 4.2 Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Sigma/ 3, DN 25 Dávkovací panelová stanice s čerpadly Sigma/ 3, potrubí DN 25 DSWa Panel dávkovací stanice včetně základního potrubí pro jedno čerpadlo (čerpadlo objednat samostatně): S325 pro čerpadlo Sigma/ 3, DN 25 (S3Ba / S3Ca ; l/h) Rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní): 0 bez záložního čerpadla 6 se záložním čerpadlem Materiál potrubí: PC PVC PP PP Materiál těsnění: E EPDM A FPM Sací větrník: 0 bez sacího větrníku 6 se sacím větrníkem Vakuová pumpička: 0 bez vakuové pumpičky 1 s vakuovou pumpičkou Tlumič pulzací: 0 bez tlumiče pulzací 6 s tlumičem pulzací a protitlakým ventilem Manometr výtlaku: 0 bez manometru 1 s manometrem Pojistný ventil: 6 pojistný ventil Elektrosvorkovnice: 0 bez svorkovnice 1 svorkovnice pro 1 čerpadlo 2 svorkovnice pro 2 čerpadla 3 svorkovnice + vypínač pro 1 čerpadlo 4 svorkovnice + vypínače pro 2 čerpadla Průsaková hladinová sonda: 0 bez sondy 1 se sondou Provedení vstupu a výstupu: 0 vlepená potrubní koncovka A hadicová koncovka DN 25 Typ čerpadla * například: S3BaH PVT 0110M000 * zde zadejte identifikační kód vámi zvoleného čerpadla Katalog ProMinent

24 4.2 Dávkovací stanice DULCODOS panel Identifikační kód dávkovacích stanic, Sigma/ 3, DN 32 Dávkovací panelová stanice s čerpadly Sigma/ 3, potrubí DN 32 DSWa Panel dávkovací stanice včetně základního potrubí pro jedno čerpadlo (čerpadlo objednat samostatně): S332 pro čerpadlo Sigma/ 3, DN 32 (S3Ba / S3Ca ; l/hod) Rozšíření o záložní čerpadlo (stejného typu jako čerpadlo hlavní): 0 bez záložního čerpadla 7 se záložním čerpadlem Materiál potrubí: PC PVC PP PP Materiál těsnění: E EPDM A FPM Sací větrník: 0 bez sacího větrníku 7 se sacím větrníkem Vakuová pumpička: 0 bez vakuové pumpičky 1 s vakuovou pumpičkou Tlumič pulzací: 0 bez tlumiče pulzací 7 s tlumičem pulzací a protitlakým ventilem Manometr výtlaku: 0 bez manometru 1 s manometrem Pojistný ventil: 6 pojistný ventil Elektrosvorkovnice: 0 bez svorkovnice 1 svorkovnice pro 1 čerpadlo 2 svorkovnice pro 2 čerpadla 3 svorkovnice + vypínač pro 1 čerpadlo 4 svorkovnice + vypínače pro 2 čerpadla Průsaková hladinová sonda: 0 bez sondy 1 se sondou Provedení vstupu a výstupu: 0 vlepená potrubní koncovka B hadicová koncovka DN 32 Typ čerpadla * například: S3BaH PVT 0110M000 * zde zadejte identifikační kód vámi zvoleného čerpadla 4-22 Katalog ProMinent

25 4.3 Dávkovací stanice DULCODOS Hydrazin Dávkovací stanice DULCODOS Hydrazin Hydrazin se používá jako chemikálie vázající kyslík při úpravě průmyslové vody, zejména vody určené pro výrobu páry. Je to vysoce karcinogenní látka, a proto při zacházení s ní musí být dodrženy všechny platné bezpečnostní předpisy z důvodu ochrany osob před možným kontaktem s touto chemikálií. Základní podmínkou pro práci s Hydrazinem je povinnost nepřekročit za žádných okolností stanovenou mez jeho koncentrace na pracovišti. Provedení: kompletně sestavený dávkovací systém obsahuje: plynotěsný PE zásobník se stupnicí v litrech, zamykatelné víko a ruční míchadlo odměrné čerpadlo pro koncentrát a dávkovací čerpadlo připraveného roztoku se sací sestavou, plovákový spínač a sací sestavu pro zásobník s koncentrátem, sadu PVC potrubí se dvěma kulovými ventily, odměrný válec, filtr s náplní aktivního uhlí. Příslušenství: výtlačné potrubí Ø8/12 mm v délce 5 m a nerezový injekční ventil Ø8/½ napájení 230 V ± 10%, 50/60 Hz Poznámka: dávkovací systém je osazen hadicovými koncovkami, které v naprosté většině případů odpovídají běžně používaným stáčecím připojením. Jedním z výrobců těchto rychlospojek je například firma MicroMatic, Gräfelfing/Mnichov filtr s aktivním uhlím 2 odvětrání rychlospojka 3 odměrný válec 4 dávkovací nádrž 5 vratný zásobník Hydrazin 15 6 rychlospojka 7 sací potrubí 8 odvětrání 9 přečerpávací čerpadlo 10 dávkovací čerpadlo 11 ředící voda 5 4 pk_7_ Katalog ProMinent

26 4.3 Dávkovací stanice DULCODOS Hydrazin Přípravná a dávkovací stanice pro Hydrazin pracovní objem dávkovací nádrže dávkovací čerpadlo průtok (l/h) tlak (bar) přečerpávací čerpadlo průtok (l/h) objednací číslo 140 l 7,1 7, l 11,0 7, Příslušenství: objednací číslo vzorkovací sada, nerez záchytná vana 200 l certifikovaná, galvanizovaná klec na vyžádání záchytná vana 1000 l certifikovaná, galvanizovaná klec na vyžádání 4-24 Katalog ProMinent

27 4.4 Dávkovací stanice DULCODOS PPLA Dávkovací stanice DULCODOS PPLA na tekuté enzymy Dávkování tekutých přísad hraje významnou roli v procesu výroby živočišných krmiv. Nejznámějšími příklady jsou vitamínové přípravky a enzymy. Výchozí suroviny pro krmiva se nejprve melou, poté míchají a následně zpracovávají do granulátu, do pelet. ProMinent DULCODOS PPLA (zkratka pro Post Pelleting Liquid Application) se používají k aplikaci tekutých přísad na povrch vyrobených granulí. Tekuté přípravky jsou zpravidla skladovány v dopravních zásobnících a před jejich použitím jsou přečerpány do denního pracovního zásobníku dávkovací stanice. Při aplikaci přípravků se používá i voda jako podpůrné medium zajišťující rovnoměrné rozprostření přípravku po povrchu granulí. Jedno čerpadlo dávkuje přísadu, druhé čerpadlo ředící vodu. Přísada i ředící voda jsou spolu smíchávány v ředící jednotce pomocí statického mísiče. Vzniklý zředěný roztok příměsi je stříkán pomocí speciálních trysek na peletizované krmivo. Dávkovací stanice DULCODOS PPLA mají modulární konstrukci a lze je velmi snadno přizpůsobovat velikosti technologické linky výrovy krmných směsí. Stanice zahrnují vše od skladování přes odměřování, dávkování a aplikaci pro veškeré typy příměsí do krmiv. Standardní typy jsou určeny k dávkován í v rozsahu 50 ppm až 1000 ppm. Ceny a termíny dodávek na vyžádání Katalog ProMinent

28 4.4 Přehled dávkovacích stanic DULCODOS a Ultromat 4-26 Katalog ProMinent

29 4.5 Dávkovací stanice DULCODOS Pool Dávkovací stanice DULCODOS Pool - pro plavecké bazény Dávkovací stanice ProMinent DULCODOS Pool jsou zkonstruovány speciálně pro použití při úpravě vody plaveckých bazénů. Kompletně sestaveny z výroby a připraveny pro napojení na systém bazénu, slouží dávkovací stanice zejména k udržování hodnoty ph vody a k řízení dezinfekce - ať je tato prováděna chlorem nebo aktivním kyslíkem. Různost typů a provedení je zárukou toho, že na každý požadavek jsme schopni nalézt řešení. Pool jsou vybaveny vším příslušen- Dávkovací stanice ProMinent DULCODOS stvím, zahrnujícím: měřící sondy regulátory dávkovací čerpadla Přednosti: okamžitě po vybalení lze instalovat snadná a rychlá instalace řada dávkovacích stanic od jednoduchých až po sofistikovaná provedení četné možnosti dodatečných doplnění vysoký dezinfekční výkon přesné dávkování vysoká míra bezpečnosti Oblasti užití: automatické řízení dezinfekce a ph vody pro: soukromé plavecké bazény hotelové bazény léčebné (terapeutické) bazény veřejné plavecké bazény Výběr uspořádání a skladba stanice DULCODOS Pool se provádí pomocí identifikačního kódu, což umožňuje snadnou a dokonalou adaptaci dávkovací stanice skutečné potřebě provozu. měření a regulace dávkování měřené veličiny volný celkový aktivní typ viz (dle identifikačního kódu) ph ORP H chlor chlor * 2 O 2 kyselina chlor kyslík regulátoru kapitola určeno pro soukromé bazény PR0 x x x x DSR PR2 x x x x D2C soukromé bazény PC2 x x x x D2C vyšší kategorie PC4 x x x x D2C PC5 x x x x DXC veřejné bazény PC6 x x x x DXC léčebné bazény soukromé bazény PC7 x x x x DXC PC8 x x x x x x DXC PC9 x x x x DXC PCA x x x x x DXC P02 x x x D1C PH1 x x x x 2 x D1C * celkový chlór = organicky vázaný chlor (deriváty kyseliny izokyanurové) Katalog ProMinent

30 4.5 Dávkovací stanice DULCODOS Pool DULCODOS Pool - PR0 pk_7_100 pk_7_101 Kompletní systémy pro regulaci ph hodnoty a dezinfekci kapalnými chloračními přípravky, obsahující: měřící sondy pro ph a ORP dvoukanálový regulátor pro plavecké bazény typ DSR s regulací ph a ORP a s funkcí rychlého nasání průtočnou instalační armaturu sond s filtrem vzorkové vody a průtokoměrem vzorkové vody rozměry: váha: 595 x 745 x 150 mm (šířka x výška x hloubka) přibližně 10 kg případně 6 kg (bez čerpadel) přípojky: dávkovací stanice: injekční ventily s vnějším závitem ½ potrubí vzorkové vody: hadičkou PE 8x5 mm elektronapájení: 230 V stř., 50 Hz, vidlice Euro nebo Swiss oblast použití: soukromé plavecké bazény 4-28 Katalog ProMinent

31 4.5 Dávkovací stanice DULCODOS Pool Identifikační kód dávkovacích stanic DULCODOS Pool - PR0 DSPa Měřené veličiny: PR0 ph / Redox (DSR) Rozšíření - přídavné funkce: 0 standard Programové vybavení - přídavné funkce: 0 není Komunikační rozhraní: 0 bez rozhraní Elektropřipojení: A 230 V, 50/60 Hz, Euro vidlice B 230 V, 50/60 Hz, Swiss vidlice Sondy: 0 včetně sond A s funkcí měření veličin PR0, bez sond Typ: 0 s logem 1 bez loga Jazyková verze: D němčina E angličtina G čeština X X = I - italština, F - francouzština, P - polština, S - španělština, další Dávkovací čerpadlo kyseliny / zásady (K / Z): 0 bez dávkovacího čerpadla 1 0,8 l/h (DULCO flex DF2a 0208) 2 1,6 l/h (DULCO flex DF2a 0216) 3 2,4 l/h (DULCO flex DF2a 0224) 4 1,2 l/h (alpha ALPb 1001 PP1) 5 2,4 l/h (alpha ALPb 1002 PP1) Multifunkční ventil (MFV) k čerpadlu (K / Z): 0 bez MFV ventilu 1 s MFV ventilem (pro čerpadla alpha) Dávkovací čerpadlo dezinfektantu: 0 bez dávkovacího čerpadla 1 0,8 l/h pro cirk. množ. vody 45/10 m 3 /h -HB/FB* 2 1,6 l/h pro cirk. množ. vody 100/20 m 3 /h -HB/FB* 3 2,4 l/h pro cirk. množ. vody 140/30 m 3 /h -HB/FB* 4 1,2 l/h pro cirk. množ. vody 70/14 m 3 /h -HB/FB* 5 2,4 l/h pro cirk. množ. vody 140/30 m 3 /h -HB/FB* MFV k čerpadlu dezinfektantu: 0 bez MFV ventilu Montážní provedení: 0 nesestaveno, dodáno bez montáž. panelu 1 instalování na montážním panelu Certifikace: 0 prohlášení o shodě CE * počítáno pro 12%-ní roztok NaOCl HB - krytý bazén FB - venkovní bazén Katalog ProMinent

32 4.5 Dávkovací stanice DULCODOS Pool DULCODOS Pool - PR2, PC2, PC4 pk_7_102 pk_7_106 Kompletní systémy pro regulaci ph hodnoty a dezinfekci kapalnými chloračními přípravky, obsahující: měřící sondy typ PR2: sondu ph a sondu ORP typ PC2: sondu ph a sondu volného chloru typ PC4: sondu ph a sondu celkového chloru dvoukanálový regulátor D2C s regulací ph a ORP nebo s regulací ph a koncentrace chloru průtočnou instalační armaturu sond s filtrem vzorkové vody a průtokoměrem vzorkové vody rozměry: váha: 595 x 745 x 150 mm (šířka x výška x hloubka) - panel pro měřící a regulační zařízení 595 x 400 x 150 mm (šířka x výška x hloubka) - panel dávkovacích čerpadel přibližně 10 kg případně 6 kg (bez čerpadel) přípojky: dávkovací stanice: injekční ventily s vnějším závitem ½ potrubí vzorkové vody: hadičkou PE 8x5 mm elektronapájení: 230 V stř., 50 Hz, vidlice Euro nebo Swiss oblast použití: soukromé plavecké bazény vyšší kategorie 4-30 Katalog ProMinent

33 4.5 Dávkovací stanice DULCODOS Pool Identifikační kód dávkovacích stanic DULCODOS Pool - PR2, PC2, PC4 DSPa Měřené veličiny: PR2 ph / ORP (D2C) PC2 ph / volný chlor (D2C) PC4 ph / celkový chlor (D2C) Rozšíření - přídavné funkce: 0 standard Programové vybavení - přídavné funkce: 0 není Komunikační rozhraní: 0 bez rozhraní Elektropřipojení: A 230 V, 50/60 Hz, Euro vidlice B 230 V, 50/60 Hz, Swiss vidlice Sondy: 0 včetně sond A s funkcí měření veličin PR2, bez sond B s funkcí měření veličin PC2, bez sond C s funkcí měření veličin PC4, bez sond Typ: 0 s logem 1 bez loga Jazyková verze: D němčina E angličtina X X = I - italština, F - francouzština, P - polština, S - španělština, Dávkovací čerpadlo kyseliny / zásady (K / Z): 0 bez dávkovacího čerpadla 1 0,8 l/h (DULCO flex DF2a 0208) 2 1,6 l/h (DULCO flex DF2a 0216) 3 2,4 l/h (DULCO flex DF2a 0224) 4 1,2 l/h (alpha ALPb 1001 PP1) 5 2,4 l/h (alpha ALPb 1002 PP1) 6 1,5 l/h (Beta BT4a 0401 PPE) 7 2,8 l/h (Beta BT4a 0402 PPE) 8 5,3 l/h (Beta BT4a 0405 PPE) Multifunkční ventil (MFV) k čerpadlu (K / Z): 0 bez MFV ventilu 1 s MFV ventilem (pouze pro čerpadla Beta ) Dávkovací čerpadlo dezinfektantu: 0 bez dávkovacího čerpadla 1 0,8 l/h pro cirk. množ. vody 45/10 m 3 /h -HB/FB* 2 1,6 l/h pro cirk. množ. vody 100/20 m 3 /h -HB/FB* 3 2,4 l/h pro cirk. množ. vody 140/30 m 3 /h -HB/FB* 4 1,2 l/h pro cirk. množ. vody 70/14 m 3 /h -HB/FB* 5 2,4 l/h pro cirk. množ. vody 140/30 m 3 /h -HB/FB* 6 0,9 l/h pro cirk. množ. vody 50/10 m 3 /h -HB/FB* 7 2,1 l/h pro cirk. množ. vody 125/25 m 3 /h -HB/FB* 8 4,2 l/h pro cirk. množ. vody 250/50 m 3 /h -HB/FB* MFV k čerpadlu dezinfektantu: 0 bez MFV ventilu 1 s MFV ventilem (pouze pro čerpadla Beta ) Montážní provedení: 0 nesestaveno, dodáno bez montáž. panelu 1 instalování na montážním panelu Certifikace: 0 prohlášení o shodě CE * počítáno pro 12%-ní roztok NaOCl HB - krytý bazén FB - venkovní bazén Katalog ProMinent

34 4.5 Dávkovací stanice DULCODOS Pool DULCODOS Pool - PC5, PC6, PC7, PC8, PC9, PCA pk_7_104 pk_7_105 Kompletní systémy pro regulaci ph hodnoty a dezinfekci kapalnými chloračními přípravky, s regulátorem se samoadaptivní PID charakteristikou, obsahující: měřící sondy typ PC5: sondu ph a sondu ORP typ PC6: sondu ph a sondu volného chloru typ PC7: sondu ph, sondu ORP a sondu volného chloru typ PC8: sondu ph, sondu ORP, sondy volného a celkového chloru typ PC9: sondu ph, sondu celkového chloru typ PCA: sondu ph, sondu ORP, sondu celkového chloru kompaktní regulátor DULCOMARIN II s regulačními funkcemi pro ph, ORP a koncentrace chloru průtočnou instalační armaturu sond s filtrem vzorkové vody a průtokoměrem vzorkové vody rozměry: váha: 595 x 745 x 150 mm (šířka x výška x hloubka) - panel pro měřící a regulační zařízení 595 x 400 x 150 mm (šířka x výška x hloubka) - panel dávkovacích čerpadel přibližně 12 kg případně 7 kg (bez čerpadel) přípojky: dávkovací stanice: injekční ventily s vnějším závitem ½ potrubí vzorkové vody: hadičkou PE 8x5 mm elektronapájení: 230 V stř., 50 Hz, vidlice Euro nebo Swiss oblast použití: soukromé plavecké bazény vyšší kategorie veřejné bazény léčebné bazény 4-32 Katalog ProMinent

35 4.5 Dávkovací stanice DULCODOS Pool Identifikační kód dávkovacích stanic DULCODOS Pool - PC5, PC6, PC7, PC8, PC9, PCA DSPa Měřené veličiny: PC5 ph / ORP (DXC) PC6 ph / volný chlor (DXC) PC7 ph / ORP / volný chlor (DXC) PC8 ph / ORP / volný chlor / celkový chlor (DXC) PC9 ph / ORP / celkový chlor (DXC) PCA ph / ORP / celkový chlor (DXC) Rozšíření - přídavné funkce: 0 standard A 4 výstupní signály 0/4-20 ma měřených veličin Programové vybavení - přídavné funkce: 1 videografický záznamník s archivací měřených dat včetně SD karty Komunikační rozhraní: 0 bez rozhraní 5 Web server, LAN 6 OPC server + vestavěný web server Elektropřipojení: A 230 V, 50/60 Hz, Euro vidlice B 230 V, 50/60 Hz, Swiss vidlice Sondy: 0 včetně sond A s funkcí měření veličin PC5, bez sond E s funkcí měření veličin PC6, bez sond F s funkcí měření veličin PC7, bez sond G s funkcí měření veličin PC8, bez sond H s funkcí měření veličin PC9, bez sond I s funkcí měření veličin PCA, bez sond Typ: 0 s logem 1 bez loga Jazyková verze: D němčina E angličtina X X = I - italština, F - francouzština, P - polština, S - španělština, Dávkovací čerpadlo kyseliny / zásady (K / Z): 0 bez dávkovacího čerpadla 1 0,8 l/h (DULCO flex DF2a 0208) 2 1,6 l/h (DULCO flex DF2a 0216) 3 2,4 l/h (DULCO flex DF2a 0224) 4 1,2 l/h (alpha ALPb 1001 PP1) 5 2,4 l/h (alpha ALPb 1002 PP1) A 1,5 l/h (Beta BT4a 0401 PPE) B 2,8 l/h (Beta BT4a 0402 PPE) C 5,3 l/h (Beta BT4a 0405 PPE) Multifunkční ventil (MFV) k čerpadlu (K / Z): 0 bez MFV ventilu 1 s MFV ventilem (pouze pro čerpadla Beta ) Dávkovací čerpadlo dezinfektantu: 0 bez dávkovacího čerpadla 1 0,8 l/h pro cirk. množ. vody 45/10 m 3 /h -HB/FB* 2 1,6 l/h pro cirk. množ. vody 100/20 m 3 /h -HB/FB* 3 2,4 l/h pro cirk. množ. vody 140/30 m 3 /h -HB/FB* 4 1,2 l/h pro cirk. množ. vody 70/14 m 3 /h -HB/FB* 5 2,4 l/h pro cirk. množ. vody 140/30 m 3 /h -HB/FB* A 0,9 l/h pro cirk. množ. vody 50/10 m 3 /h -HB/FB* B 2,1 l/h pro cirk. množ. vody 125/25 m 3 /h -HB/FB* C 4,2 l/h pro cirk. množ. vody 250/50 m 3 /h -HB/FB* MFV k čerpadlu dezinfektantu: 0 bez MFV ventilu 1 s MFV ventilem (pouze pro čerpadla Beta ) Montážní provedení: 0 nesestaveno, dodáno bez montáž. panelu 1 instalování na montážním panelu Certifikace: 0 prohlášení o shodě CE * počítáno pro 12%-ní roztok NaOCl HB - krytý bazén FB - venkovní bazén Katalog ProMinent
