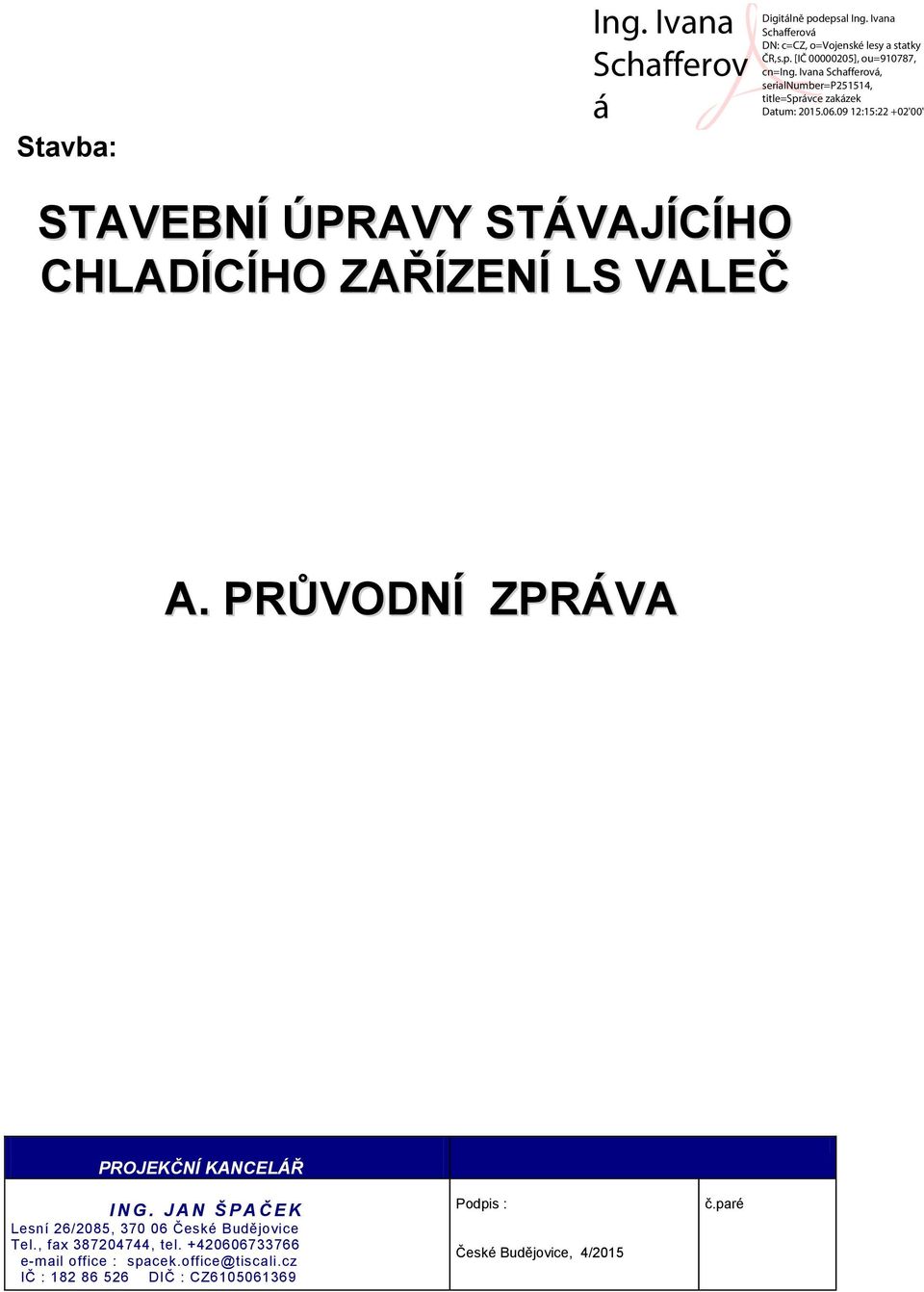

1 Stavba: STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ A. PRŮVODNÍ ZPRÁVA PROJEKČNÍ KANCELÁŘ I N G. J A N Š P A Č E K Lesní 26/2085, České Budějovice Tel., fax , tel office : spacek.office@tiscali.cz IČ : DIČ : CZ Podpis : České Budějovice, 4/2015 č.paré

2 2 A.1 IDENTIFIKAČNÍ ÚDAJE Název stavby: Stavební úpravy stávajícího chladícího zařízení LS Valeč Místo stavby: Valeč, Podbořanská 36 Katastrální území: Valeč Pozemek č.: parc.č. 196/1, zastavěná plocha a nádvoří Charakter stavby: stavební úpravy Investor: VLS ČR s.p., Pod Juliskou 5, Praha 6, IČ: , DIČ: CZ , zapsaný v OR vedeném MěS v Praze, odd. ALX, vl.256, divize Karlovy Vary Mattoniho nábřeží A.1.2 ÚDAJE O ZPRACOVATELI PROJEKTOVÉ DOKUMENTACE Generální projektant: Ing. Jan Špaček, Lesní 26/2085, Č.Budějovice IČ : , ČKAIT , spacek.office@seznam.cz Požárně bezpečnostní řešení: Vladimír Fučík, pbs@quick.cz, Stavební část: Ing. Jan Špaček, spacek.office@seznam.cz, Zdravotní instalace: Jiří Venuš, venus@thermotechnik.cz, Elektroinstalace: Zhotovitel stavebních prací: Václav Pártl, vaclav.partl@seznam.cz, dodavatel stavby bude vybrán na základě výběrového řízení A.2 SEZNAM VSTUPNÍCH PODKLADŮ A.2.1 ZAMĚŘENÍ STÁVAJÍCÍHO STAVU, GEODETICKÉ ZAMĚŘENÍ, STUDIE PROJEKTU Stávající objekt Lesní správy Valeč užívaný státním podnikem VLS divize Karlovy Vary se nachází v okrajové východní části městečka Valeč, podél místní komunikace. Areál a jeho objekty slouží jako administrativní, technické a skladové zázemí, včetně,,závodu pro nakládání se zvěřinou, s omezeným obchodováním v kůži, včetně přístřešku lesnické a zemědělské techniky, drobných strojů, nářadí, materiálu a skladu dřeva. Na základě požadavku investora bylo provedeno výškopisné zaměření a zaměření stávajícího stavu prostor sloužících jako zvěřinový závod. Stávající areál byl v minulosti vícekrát upravován, od stavebních úprav se dochovala pouze částečná dokumentace. Na základě zaměření a požadavků uživatele byla zpracována tato projektová dokumentace. Území je mírně svažité k východu, převýšení pozemku mezi západní a východní stranou činí cca 1 m. Stavební úpravy se budou týkat pouze prostor, v nichž je dnes sociální zařízení pro pracovníky, vlastní místnost příjmu s chladícím boxem a samostatná místnost - kafilerní box. Stavební průzkum nebyl proveden s ohledem na využívání objektu. Na staveništi se nevyskytují žádná ochranná ani bezpečnostní pásma. Území areálu není poddolované a nenachází se v záplavovém území. Pro vypracování projektové dokumentace stavby byly k dispozici tyto základní podklady a údaje: Původní neúplná projektová dokumentace situace 1:1000, zaměření stávajícího stavu, snímek pozemkové mapy a výpis z listu vlastnictví, investiční záměr investora

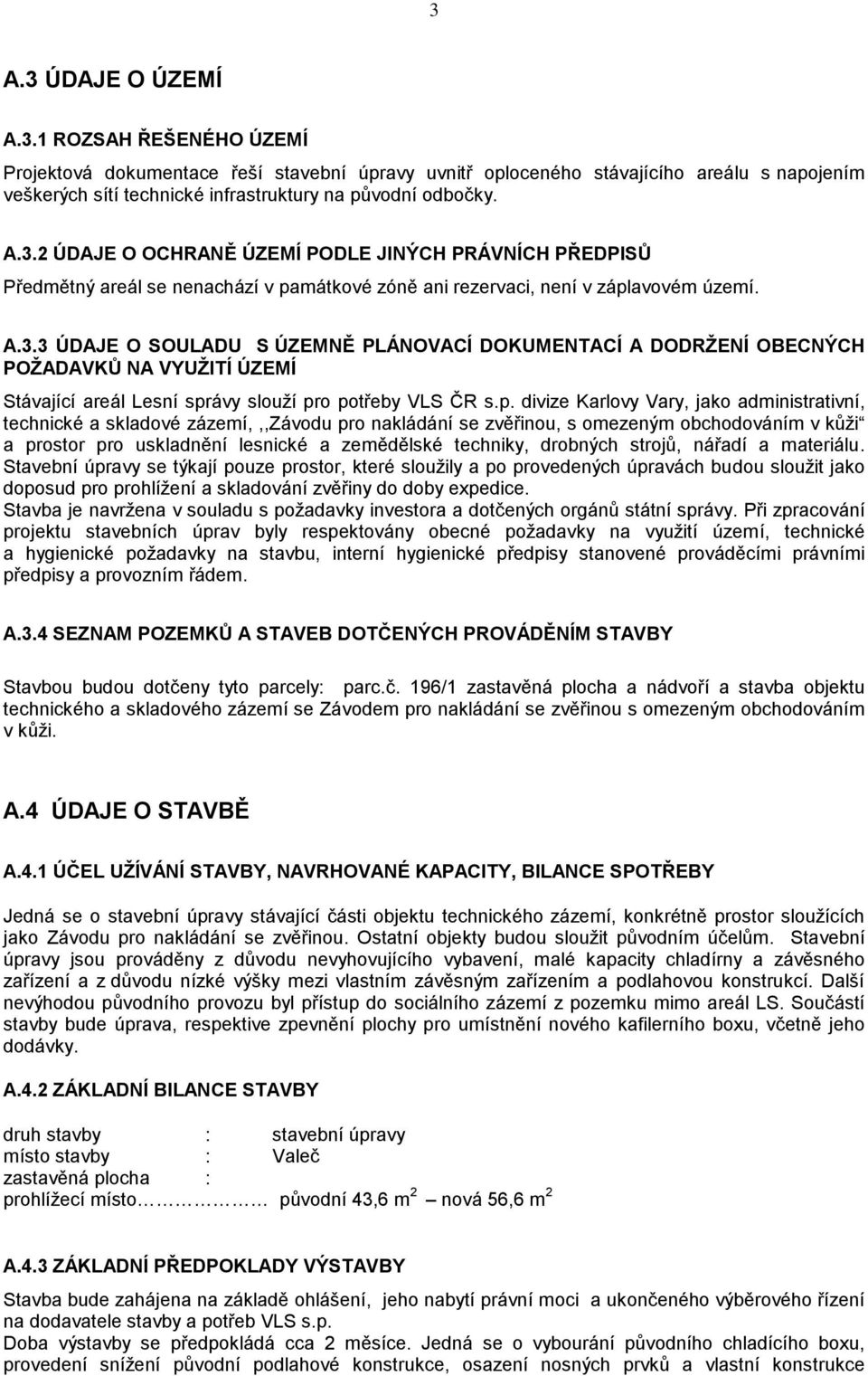

3 3 A.3 ÚDAJE O ÚZEMÍ A.3.1 ROZSAH ŘEŠENÉHO ÚZEMÍ Projektová dokumentace řeší stavební úpravy uvnitř oploceného stávajícího areálu s napojením veškerých sítí technické infrastruktury na původní odbočky. A.3.2 ÚDAJE O OCHRANĚ ÚZEMÍ PODLE JINÝCH PRÁVNÍCH PŘEDPISŮ Předmětný areál se nenachází v památkové zóně ani rezervaci, není v záplavovém území. A.3.3 ÚDAJE O SOULADU S ÚZEMNĚ PLÁNOVACÍ DOKUMENTACÍ A DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VYUŽITÍ ÚZEMÍ Stávající areál Lesní správy slouží pro potřeby VLS ČR s.p. divize Karlovy Vary, jako administrativní, technické a skladové zázemí,,,závodu pro nakládání se zvěřinou, s omezeným obchodováním v kůži a prostor pro uskladnění lesnické a zemědělské techniky, drobných strojů, nářadí a materiálu. Stavební úpravy se týkají pouze prostor, které sloužily a po provedených úpravách budou sloužit jako doposud pro prohlížení a skladování zvěřiny do doby expedice. Stavba je navržena v souladu s požadavky investora a dotčených orgánů státní správy. Při zpracování projektu stavebních úprav byly respektovány obecné požadavky na využití území, technické a hygienické požadavky na stavbu, interní hygienické předpisy stanovené prováděcími právními předpisy a provozním řádem. A.3.4 SEZNAM POZEMKŮ A STAVEB DOTČENÝCH PROVÁDĚNÍM STAVBY Stavbou budou dotčeny tyto parcely: parc.č. 196/1 zastavěná plocha a nádvoří a stavba objektu technického a skladového zázemí se Závodem pro nakládání se zvěřinou s omezeným obchodováním v kůži. A.4 ÚDAJE O STAVBĚ A.4.1 ÚČEL UŽÍVÁNÍ STAVBY, NAVRHOVANÉ KAPACITY, BILANCE SPOTŘEBY Jedná se o stavební úpravy stávající části objektu technického zázemí, konkrétně prostor sloužících jako Závodu pro nakládání se zvěřinou. Ostatní objekty budou sloužit původním účelům. Stavební úpravy jsou prováděny z důvodu nevyhovujícího vybavení, malé kapacity chladírny a závěsného zařízení a z důvodu nízké výšky mezi vlastním závěsným zařízením a podlahovou konstrukcí. Další nevýhodou původního provozu byl přístup do sociálního zázemí z pozemku mimo areál LS. Součástí stavby bude úprava, respektive zpevnění plochy pro umístnění nového kafilerního boxu, včetně jeho dodávky. A.4.2 ZÁKLADNÍ BILANCE STAVBY druh stavby : stavební úpravy místo stavby : Valeč zastavěná plocha : prohlížecí místo původní 43,6 m 2 nová 56,6 m 2 A.4.3 ZÁKLADNÍ PŘEDPOKLADY VÝSTAVBY Stavba bude zahájena na základě ohlášení, jeho nabytí právní moci a ukončeného výběrového řízení na dodavatele stavby a potřeb VLS s.p. Doba výstavby se předpokládá cca 2 měsíce. Jedná se o vybourání původního chladícího boxu, provedení snížení původní podlahové konstrukce, osazení nosných prvků a vlastní konstrukce

4 4 pojezdové drážky, obkladu stěn, zřízení hygienické smyčky a osazení nového chladícího boxu včetně nových chladících agregátů. Součástí stavebních úprav bude vybudování zpevněné plochy pro nový chlazený kafilerní box, včetně jeho dodávky. A.4.4 ORIENTAČNÍ NÁKLADY STAVBY Celkové náklady stavby činí cca ,- Kč + platná DPH. Rozhodující bude smluvní cena dohodnutá s vybraným dodavatelem. A.4.5 BILANCE STAVBY, SPOTŘEBA MÉDIÍ A HMOT, MNOŽSTVÍ ODPADŮ A HOSPODAŘENÍ S DEŠŤOVOU VODOU, TŘÍDA ENERGETICKÉ NÁROČNOSTI BUDOVY Stavba a užívání objektu nebudou mít negativní vliv na životní prostředí, temperování šatny bude pomocí elektrického přímotopu. Likvidace splaškových vod je řešena do stávající kanalizace. Likvidaci stavební suti a vybouraných materiálů zajistí odborná stavební firma v rámci programu svého odpadového hospodářství. K předání stavby bude předán protokol o způsobu likvidace odpadů vzniklých při stavebních úpravách. Dodavatel stavby je povinen shromažďovat odpad dle druhu a zajistit jeho následné využití nebo zneškodnění dle zákona č.185/2001 Sb. O odpadech. ELEKTROINSTALACE Projektová dokumentace elektroinstalace řeší projektovou dokumentaci stavebních úprav dotčených prostor. Pro chlazený kafilerní box bude využito původní zásuvky pod stávajícím přístřeškem. A.5 ČLENĚNÍ STAVBY NA OBJEKTY A TECHNICKÁ A TECHNOLOGICKÁ ZAŘÍZENÍ Stavbu bude tvořit jeden stavební objekt. V Českých Budějovicích, duben 2015 Zpracoval: Ing. Jan Špaček

5 1 Stavba: STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ B. SOUHRNNÁ TECHNICKÁ ZPRÁVA PROJEKČNÍ KANCELÁŘ I N G. J A N Š P A Č E K Lesní 26/2085, České Budějovice Tel., fax , tel office : spacek.office@tiscali.cz IČ : DIČ : CZ Podpis : České Budějovice, 4/2015 č.paré

6 2 IDENTIFIKAČNÍ ÚDAJE Název stavby: Stavební úpravy stávajícího chladícího zařízení LS Valeč Místo stavby: Valeč, Podbořanská 36 Katastrální území: Valeč Pozemek č.: parc.č. 196/1, zastavěná plocha a nádvoří Charakter stavby: stavební úpravy Investor: VLS ČR s.p., Pod Juliskou 5, Praha 6, IČ: , DIČ: CZ , zapsaný v OR vedeném MěS v Praze, odd. ALX, vl.256, divize Karlovy Vary Mattoniho nábřeží Zhotovitel stavebních prací: dodavatel stavby bude vybrán na základě výběrového řízení Generální projektant: Ing. Jan Špaček, Lesní 26/2085, Č.Budějovice IČ : , ČKAIT , spacek.office@seznam.cz Požárně bezpečnostní řešení: Vladimír Fučík, pbs@quick.cz, Stavební část: Ing. Jan Špaček, spacek.office@seznam.cz, Zdravotní instalace: Jiří Venuš, venus@thermotechnik.cz, Elektroinstalace: Václav Pártl B.1 POPIS ÚZEMÍ Stávající objekt Lesní správy Valeč užívaný státním podnikem VLS divize Karlovy Vary se nachází v okrajové východní části městečka Valeč, podél místní komunikace. Areál a jeho objekty slouží jako administrativní, technické a skladové zázemí včetně,,závodu pro nakládání se zvěřinou, s omezeným obchodováním v kůži a včetně přístřešku lesnické a zemědělské techniky, drobných strojů, nářadí, materiálu a skladu dřeva. Na základě požadavku investora bylo provedeno zaměření stávajícího stavu prostor sloužících jako zvěřinový závod. Stávající areál byl realizován kolem r. 1970, v minulosti byl vícekrát upravován, naposledy v roce Od stavebních úprav se dochovala částečná dokumentace. Na základě zaměření a požadavků uživatele byla vypracována tato projektová dokumentace. Území je mírně svažité k východu, převýšení pozemku mezi západní a východní stranou činí cca 1 m. Stavební úpravy se budou týkat pouze prostor, v nichž je dnes sociální zařízení pro pracovníky, vlastní místnost příjmu s chladícím boxem a samostatná místnost, která sloužila jako kafilerní box. Stavební průzkum nebyl proveden s ohledem na využívání objektu. Na staveništi se nevyskytují žádná ochranná ani bezpečnostní pásma. Území areálu není poddolované a nenachází se v záplavovém území. Stavba a užívání objektu nebude mít negativní vliv na životní prostředí. Likvidaci stavební suti a vybouraných materiálů zajistí odborná stavební firma v rámci programu svého odpadového hospodářství, investorovi bude předán protokol o způsobu likvidace odpadů vzniklých při stavebních úpravách. Veškeré odtokové poměry budou původní, objekt bude napojen na původní přípojku kanalizace a vodovod. V současné době se v rámci areálu nacházejí tyto objekty: SO 01 Administrativní budova lesní správy SO 02 Hospodářské zázemí, garáže lesnické techniky dílny a sběrné místo - zvěřinový závod SO 03 Sklad techniky, dřeva Před vlastním zahájením stavebních úprav bude provedena demontáž stávajícího vybavení, pojezdové drážky, chladící boxu včetně chladících agregátů a sterilizátoru s umyvadlem a ohřevem TUV.

7 3 B.2 CELKOVÝ POPIS STAVBY Projektová dokumentace obsahuje provedení opravy stávajících prostor sloužících jako Závod pro nakládání se zvěřinou s omezeným obchodováním v kůži. Původní prostory nevyhovovaly z důvodu malé kapacity chladírny a závěsného zařízení a z důvodu nízké výšky mezi vlastním závěsným zařízením a podlahovou konstrukcí. Další nevýhodou původního provozu byl přístup do sociálního zázemí z pozemku mimo areál LS. Součástí stavby se předpokládá úprava respektive zpevnění a odkanalizování plochy pro umístnění nového kafilerního boxu. Stávající areál je napojen na okolní komunikaci v místě původních vjezdů a je napojen na stávající inženýrské sítě. Stavba nemá žádné časové vazby na ostatní investice. B.2.1 ÚČEL UŽÍVÁNÍ STAVBY, ZÁKLADNÍ KAPACITY FUNKČNÍCH JEDNOTEK Účel užívání stavby zůstane dle původního využití, stavební úpravy jsou realizovány za účelem zvětšení kapacity a zlepšení pracovních podmínek zaměstnanců. B.2.2 BEZPEČNOST PŘI UŽÍVÁNÍ STAVBY Zdroji ohrožujících zdraví při realizaci stavebních úprav a přístavby a vlastního provozu jsou především elektrická zařízení, stavební mechanizace, atd. Je potřeba dodržovat ustanovení příslušných norem a předpisů. B.2.3 ZÁKLADNÍ CHARAKTERISTIKA OBJEKTU Prostory pro Závod pro nakládání se zvěřinou s omezeným obchodováním v kůži jsou navrženy v původních prostorách v objektu SO 02 - Hospodářské zázemí, garáže lesnické techniky dílny a sběrné místo - zvěřinový závod v samostatně stojícím dvoupodlažním objektu o půdorysných rozměrech 11,08 x 9,86 m který sloužil v minulosti, před přestavbou jako objekt pro chov prasat a ustájení koní. Jedná se o montovaný železobetonový skelet kombinovaný se zděnými konstrukcemi zastřešený pultovou střechou. Prostor půdy slouží jako sklad. Je přístupný pouze po žebříku. Dojde k úpravě, respektive ke snížení stávající podlahové konstrukce o cca 20 cm, osazení ocelových nosných konstrukcí pro zavěšení vodorovné pojezdové drážky v prostoru půdy, výměně dveřních otvorů, včetně zvýšení nadpraží, vybourání otvoru pro dveře z navržené místnosti sociálního zařízení pro zaměstnance do prostoru prohlížecí místnosti, instalaci izolačních PUR panelů, obkladů stěn a stropů, lité podlahy v kombinaci s nerezovou svařovanou lištou po celém obvodu všech vnitřních stěn, opravě el. instalace, rozvodů vody a zdravotní instalace. Prostor venkovní fasády bude obložen z hygienických důvodů keramickým obkladem. B.2.4 ZÁKLADNÍ CHARAKTERISTIKA TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ V prostoru zvěřinového závodu je navržen chladící box o rozměrech 5,4 x 4,8 m a v 2,8 m včetně chladícího zařízení pracující o teplotách v rozsahu 0-7 C, dále chladícího zařízení v prostoru v místnosti sloužící pro příjem a veterinární prohlídku, drážkové dráhy pro manipulaci se zvěří o kapacitě cca 50 kusů zvěře se sklopným ramenem, výhybnami a elektrickým vrátkem. V místnosti pro veterinární prohlídku bude umístěn průtokový ohřívač pro přípravu TUV. Dveře do místnosti příjmu budou nové, otevíravé, světlosti 1450 mm s kapličkou pro dopravní drážku. Dveře do vlastní chladírny jsou navrženy posuvná, rovněž s kapličkou. Světlost mezi závěsným hákem kladky a podlahovou konstrukcí předpokládáme 2600 mm. Veškeré dveře budou opatřeny zámkem s centrálním klíčem. B.2.5 POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Viz přiložená požární zpráva zpracovaná autorizovaným specialistou ing. Fučíkem. B.2.6 ZÁSADY HOSPODAŘENÍ S ENERGIEMI V rámci snížení energetické náročnosti stavby dojde k zateplení původních stropních a stěnových konstrukcí o novou tepelnou izolaci sendvičovými PUR panely. Vnitřní povrchová úprava PUR panelů je hladký ocelový plech se zámky, opatřený bílým nástřikem..

8 4 B.2.7 HYGIENICKÉ POŽADAVKY NA VYBAVENÍ JEDNOTLIVÝCH PROSTOR Všechny místnosti, které budou sloužit k příjmu, prohlížení a skladování zvěřiny budou mít: podlahy: veškeré podlahy budou tvořeny stěrkou UCRETE UD 200, tl.9 mm( povrch z polyuretanové pryskyřice) s fabionem z nerezového plechu v.250 mm zakončeného ohybem, na který budou navazovat stěnové PUR panely. stěny a strop: veškeré stěny a stropy místností, které budou sloužit k příjmu, prohlížení a skladování zvěřiny budou obloženy v celé ploše PUR panely tl. 75 mm větrání: samovolné pomocí nadedveřních kapliček pro dopravní drážku a větracích otvorů. hygienické vybavení: v místě příjmu a vet. prohlídky je navrženo nerezové umyvadlo s přívodem pitné vody. TUV bude připravována průtokovým ohřívačem. Umyvadlo bude vybaveno dávkovačem mýdla, bezdotykovou baterií, vedle bude zásobník jednorázových papírových ručníků a kontejner na nože se skříňkou na desinfekční prostředky. Na stěně bude umístěna nerezová police pro vyplňování protokolů. vybavení provozního zázemí: v prostoru prohlížecího místa je navržen nerezový stůl s dřezem a přívodem TUV pod stolem je police pro ukládání nádob na živočišný odpad. Chladírna bude vybavena registračním teploměrem, kondenzační voda z výměníku bude svedena do kanalizace přes zápachovou uzávěrku. sociální vybavení: je nově navrženo v prostorách původního kafilerního boxu, který bude řádně vydezinfikován, dojde k výměně vchodových dveří, které budou z 1/3 prosklené neprůhledným sklem. Bude zřízen přívod čerstvého vzduchu a odvětrávací potrubí do prostoru půdy, vše s větracími mřížkami. Prostor soc. zázemí bude temperován el. přímotopem. Místnost bude vybavena dělenou uzamykatelnou skříní pro civilní a pracovní oděv, umyvadlem s teplou a studenou pitnou vodou, dávkovačem mýdla a zásobníkem jednorázových papírových ručníků. WC je původní, umístěno v přilehlé administrativní budově LS Valeč. Čistící a dezinfekční a úklidové prostředky budou uloženy v uzamykatelné plechové nerezové skříňce v místnosti hygienické smyčky. Ve dveřích soc. místnosti šatny bude umístěna větrací mřížka pro přívod vzduchu vel 150/150 mm, odvětrání ventilačním potrubím průměru 150 mm do prostoru půdy. Ventil. potrubí bude opatřeno mřížkou. Prostor před sběrným místem bude opatřen odtokovou vanou s ocelovým pozinkovaným rámem, spádovaným dlážděným dnem k vpusti, která je napojena přes zápachový uzávěr na kanalizaci. Odtoková vana bude kryta konstrukcí z pororoštů o nosnosti 500 Kg/m 2. Kafilérní box bude samostatná chlazená skříň se dvěma plastovými kontejnery umístěná v prostoru pod stávajícím přístřeškem, proti vlastnímu sběrnému místu. Prostor pro kafilérní box bude vydlážděn, opatřen odtokovým kanálkem s vpustí napojenou přes zápachový uzávěr na kanalizaci. Komunální odpad bude likvidován v rámci vnitřního předpisu VLS, po dohodě s firmou zabývající se v místě jeho svozem a likvidací. Provoz sběrného a prohlížecího místa zvěřiny bude řízen vnitřním provozním řádem. B.2.8 OCHRANY STAVBY PŘED NEGATIVNÍMI ÚČINKY VNĚJŠÍHO PROSTŘEDÍ Objekt opravy hyg. zázemí nebude sloužit k trvalému ubytování a pobytu osob, veškeré izolace jsou řešeny jako proti radonové. B.3 PŘIPOJENÍ NA TECHNICKOU INFRASTRUKTURU Stávající areál je napojen na okolní komunikaci v místě původních vjezdů. Objekt SO 02 ve kterém se nachází zvěřinový závod bude napojen na stávající inženýrské sítě (splaškovou kanalizaci původní kanalizační přípojky). Zásobování vodou bude původní ze stávajícího vodovodního řádu. Napojení na el. energii bude rovněž původní. B.4 POPIS VLIVŮ STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A JEHO OCHRANA Vliv stavby na okolí během výstavby - Odpady během stavby Hlavními odpady při provádění stavby budou

9 5 Číslo Název Způsob likvidace Beton použití na násypy, zásypy Směsi nebo oddělené frakce betonu,cihel, tašek použití na násypy, zásypy Dřevo použití na stavbě, otop Sklo skládka Plasty ekolog.likvidace Železo a ocel sběrné suroviny Kabely neuvedené pod ekolog.likvidace Zemina a kamení neuvedené pod použití na násypy Směs stav. odpadu neuvedené pod skládka Původní chladící zařízení včetně náplní odborná firma Dodavatel stavby bude třídit jednotlivé druhy odpadů a separátně je skladovat včetně jejich evidence, a to jak vzniklých, tak využitých či zneškodněných. Tato evidence bude předložena ke kolaudaci. Vliv stavby na okolí během užívání stavby Areál bude využíván jako doposud. B.7 ZÁSADY ORGANIZACE VÝSTAVBY Jako zařízení staveniště bude sloužit stávající zpevněné plocha kolem objektu a stávající sklad. V tomto prostoru bude skladován materiál, příp. zde bude míchárna maltových směsí. Stavba ochrání vzrostlé dřeviny před poškozením. Staveniště bude připojeno na stávající dopravní a technickou infrastrukturu. Zábor jiných prostor než areálu LS není potřeba. Zásady bezpečnosti a ochrany zdraví při práci jsou řešeny samostatnou zprávou BOZP, kterou předloží dodavatel stavby. V Českých Budějovicích, duben 2015 Zpracoval: Ing. Jan Špaček

10 STÁVAJÍCÍ PŘÍSTŘEŠEK POLOCHA PRO KAFILERNÍ BOX CHLADÍCÍ BOX 12,28 36,00 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ING. JAN ŠPAČEK Soukromá projekční kancelář Lesní 26/2085 ved. projektant podpis Č. Budějovice Ing. Jan Špaček IČ : projektant obecní úřad stavba výkres datum VALEČ investor VLS ČR s.p., divize KARLOVY VARY MATTONIHO NÁBŘ. 2003/130 STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ, k.ú. VALEČ, parc.č. 196/1 SITUACE stupeň měřítko form. A4 4/2015 DPS 1 :200 2 č.vyhotovení č.výkresu C

11 A g e n t u ra v o jenského zdravotnictví V o j e n s ký v e t erinární ústav Opavská 29, Hlučín V Hlučíně dne 7.května 2015 Čj.4/4/43/ /09 Výtisk č. 1 Počet listů: 1 Vojenské lesy a statky st.p. Divize Karlovy Vary Mattoniho nábřeží 203/ Karlovy Vary 9 Věc : Odborné stanovisko ke stavebním úpravám Zařízení pro nakládání se zvěřinou Valeč Dne byla řediteli Vojenského veterinárního ústavu(dále je VVetÚ) předána stavební a technická dokumentace k úpravě stávajícího Zařízení pro nakládání se zvěřinou Valeč spolu se žádostí o odborné stanovisko. Stavební dokumentace byla zpracována projekční kanceláří ing. Jana Špačka, Lesní 26/2085, České Budějovice. Před dokončením stavební dokumentace proběhly mezi zpracovatelem projektu a dozorujícím veterinárním lékařem konzultace, po kterých byly všechny požadavky orgánu veterinárního dozoru v dokumentaci zohledněny. Navržené stavební úpravy respektují požadavky veterinární legislativy a ze strany Vojenského veterinárního ústavu, jako věcně a místně příslušného orgánu státního veterinárního dozoru, k nim není připomínek. Před opětovným uvedením Zařízení pro nakládání se zvěřinou Valeč do provozu bude, s ohledem na provedené stavební úpravy, nezbytné aktualizovat Provozní řád. Tento bude předložen VVetÚ ke schválení. Dále bude po dokončení úprav vodního hospodářství před uvedením závodu do provozu nutné provést vyšetření pitné vody s vyhovujícím výsledkem. Po dokončení stavebních úprav, před uvedením zařízení do provozu, bude ze strany vojenské veterinární služby provedena kontrola a posouzení souladu stavební dokumentace s provedenými úpravami. O dokončení rekonstrukce Zařízení pro nakládání se zvěřinou Valeč požaduji písemnou informaci. Ředitel Podplukovník MVDr.Vladimír Žákovčík

12 KABELY ELEKTRO PO POVRCHU ELEKTROMĚR + ROZVADĚČ + 0, POZN ŘEZ PODÉLNÝ ±0.00 POZN. - NEPŘÍSTUPNÝ PROSTOR - PO ODBOURÁNÍ DĚLÍCÍ STĚNY BUDE PŘIZVÁN PROJEKTANT projektant stavba investor ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ING. JAN ŠPAČEK Soukromá projekční kancelář Lesní 26/2085 ved. projektant podpis Č. Budějovice Ing. Jan Špaček IČ : obecní úřad VALEČ 180 VLS ČR s.p., divize KARLOVY VARY MATTONIHO NÁBŘ. 2003/130 STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ, k.ú. VALEČ, parc.č. 196/1 150 č.vyhotovení výkres datum PŮDORYS, ŘEZ - BOURACÍ PRÁCE stupeň měřítko form. A4 4/2015 DPS 1 :50 2 č.výkresu D2

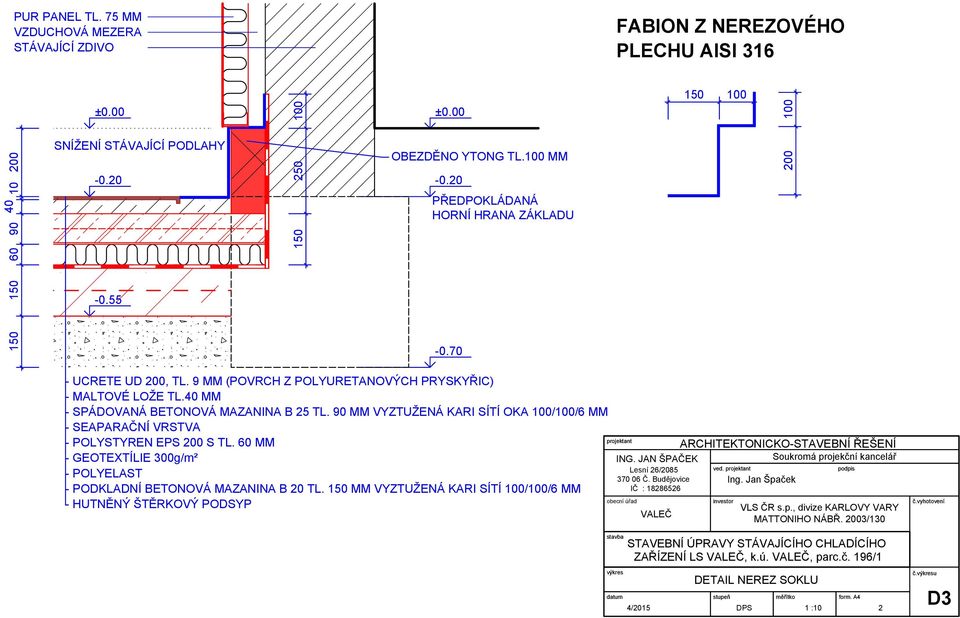

13 PUR PANEL TL. 75 MM VZDUCHOVÁ MEZERA STÁVAJÍCÍ ZDIVO FABION Z NEREZOVÉHO PLECHU AISI ±0.00 SNÍŽENÍ STÁVAJÍCÍ PODLAHY ±0.00 OBEZDĚNO YTONG TL.100 MM PŘEDPOKLÁDANÁ HORNÍ HRANA ZÁKLADU UCRETE UD 200, TL. 9 MM (POVRCH Z POLYURETANOVÝCH PRYSKYŘIC) - MALTOVÉ LOŽE TL.40 MM - SPÁDOVANÁ BETONOVÁ MAZANINA B 25 TL. 90 MM VYZTUŽENÁ KARI SÍTÍ OKA 100/100/6 MM - SEAPARAČNÍ VRSTVA - POLYSTYREN EPS 200 S TL. 60 MM - GEOTEXTÍLIE 300g/m² - POLYELAST - PODKLADNÍ BETONOVÁ MAZANINA B 20 TL. 150 MM VYZTUŽENÁ KARI SÍTÍ 100/100/6 MM - HUTNĚNÝ ŠTĚRKOVÝ PODSYP ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ING. JAN ŠPAČEK Soukromá projekční kancelář Lesní 26/2085 ved. projektant podpis Č. Budějovice Ing. Jan Špaček IČ : projektant obecní úřad VALEČ investor VLS ČR s.p., divize KARLOVY VARY MATTONIHO NÁBŘ. 2003/130 č.vyhotovení stavba výkres STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ, k.ú. VALEČ, parc.č. 196/1 DETAIL NEREZ SOKLU č.výkresu datum stupeň měřítko form. A4 D3 4/2015 DPS 1 :10 2

14 ============================== E1 TECHNICKÝ POPIS EI ========================== AKCE : STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ INVESTOR : VLS-ČR sp, divize KARLOVY VARY MATTONIHO NÁBŘ. 203/130 ČESKÝ KRUMLOV, DUBEN 2015 VYPRACOVAL : V. PÁRTL

15 - 2 - ÚVOD Projektová dokumentace elektroinstalace řeší návrh elektroinstalace výše uvedeného. Podkladem pro zpracování dokumentace bylo zadání projektantem stavební části, stavební část, požadavky a podklady projektantů ostatních profesí. TECHNICKÁ DATA Napěťová soustava : 3x 230/400 V, 50 Hz, TN-C-S Instalovaný příkon : stávající Současný odběr : stávající Hodnota hlavního jističe před elektroměrem : stávající Měření odběru el. energie : v původním elektroměrovém rozvaděči RE Ochrana před nebezpečným dotykem : samočinným odpojením od zdroje (základní) pospojováním a proudovými chrániči (doplňková) dle ČSN ed.2 Určení prostorů : ve smyslu ČSN ed.3 budou všechny místnosti v objektu považovány za normální, v nichž nedochází působením vnějších vlivů na zvýšení nebezpečí úrazu elektrickým proudem a elektrickým či elektromagnetickým polem při provozu el. zařízení až na předchladící místnost a chladícího boxu. Určení vnějších vlivů : - pro šatnu : AA 5, AB 5, AC 1, AD 1, AE 1, AF 1, AG 1, AH 1, AK 1, AL 1, AM 1, AN 1, AP 1, AQ 1, AR 1, AS 1 BA 1, BC 1-2, BD 1, BE 1, CA 1, CB 1 - pro předchladící místnost a chladící box. AA 4, AB 5, AC 1, AD 4, AE 1, AF 1, AG 1, AH 1, AK 1, AL 1, AM 1, AN 1, AP 1, AQ 1, AR 1, AS 1 BA 1, BC 1-2, BD 1, BE 1, CA 1, CB 1 - pro venkovní prostory : AA 8, AB 8, AC 1, AD 3, AE 1, AF 1, AG 1, AH 1, AK 1, AL 1, AM 1, AN 1, AP 1, AQ 1, AR 1, AS 1 BA 1, BC 1-2, BD 1, BE 1, CA 1, CB 1 PŘIPOJENÍ OBJEKTU : Připojení objektu zůstává stávající. ELEKTROINSTALACE VNITŘNÍ :

16 - 3 - PŘÍVODY PRO VÝVODOVÉ ROZVADĚČE : Nový rozvaděč R-CH bude napojen ze stávajícího přívodu pro původní chladící jednotku. Kabel bude prodloužen a ukončen v rozvaděči R-CH. ROZVADĚČ : V šatně je navržen nový rozvaděč R-CH pro novou elektroinstalaci v chladícím zařízení. Přístrojová náplň rozvaděče R-CH je navržen do typové skříně EATON KLV-U-4/56- F. Rozvaděč R-CH viz samostatný výkres E2. OCRANNÉ A DOPLŇUJÍCÍ POSPOJOVÁNÍ OBJEKTU : Dle požadavku ČSN ed.2 musí být pro každý objekt zřízena centrální uzemňovací přípojnice PAS. Centrální uzemňovací přípojnice bude tvořena zvláštní sběrnou v rozvaděči R-CH. Přípojnice PAS bude připojena na uzemnění hromosvodu drátem FeZn 8 a dvěmi svorky SE03, drát bude připojen po zkušební svorkou SZ. Z přípojnice PAS bude provedeno hlavní pospojování, t.j. připojení přípojnice PE v R- CH vodičem CYA 16mm2. Chladící jednotky KCHJ samostatnými vodiči CY 6mm2. Doplňující pospojování v předhladící místnosti je navrženo vodičem CY 4mm2, toto pospojování bude propojeno s PE přípojnicí v rozvaděči R-CH vodiči CY 4mm2 zel. žl., vlastní propojení provést přes rozvodnou krabici. PROVEDENÍ ROZVODŮ : Rozvody elektroinstalace budou provedeny kabely CYKY pod omítkou pod izolační vrstvou. SVĚTELNÁ INSTALACE : Osvětlení vnitřních prostorů bude provedeno dle ČSN EN Světelná instalace bude provedena kabely CYKY 3Ax1,5 a CYKY 3Cx1,5. Svítidla budou typová v el. provedení a krytí předepsaném normami pro jednotlivé prostory viz legendy na výkresu E2. Svítidla budou zapojeny za proudovými chrániči s nadproudovou ochranou 6A. Vypínače budou osazeny 120cm nad podlahou, pokud investor neurčí jinak. Vypínače budou v provedení ABB Jablonec TANGO v barvě bílé a v krytí IP44. ZÁSUVKOVÁ INSTALACE : Zásuvková instalace bude provedena kabely CYKY 3Cx2,5. Zásuvky budou osazeny 120cm nad podlahou. Zásuvkový obvod bude připojen za proudový chráničem s nadproudovou ochranou. Zásuvky budou v provedení ABB Jablonec TANGO v barvě bílé a v krytí IP44 a IP55.

17 - 4 - INSTALACE PRO EL. OHŘÍVAČ VODY : V šatně je navržen elektrický ohřívač vody TO20, který bude napojen z rozvaděče R- CH kabelem CYKY 3Cx2,5. INSTALACE PRO BEZDOTYKOVÉ VODOVODNÍ BATERIE : V šatně je navržen napájecí zdroj pro bezdotykové vodovodní baterie. Napájecí zdroj bude připojen kabely CYKY 3Cx1,5 z rozvaděče R-CH. Vodovodní baterie připojit ke zdroji samostatnými vodiči JYTY 2Ax1. Zdroje budou dodávkou ZI. INSTALACE PRO KLADKOSTROJ : U vstupu do předchlazovací místnosti bude osazen třífázový vypínač 20A pro el. pohon kladkostroje, přívod k vypínači bude proveden kabelem CYKY 5Cx2,5. Kabelový vývod pro el.pohon bude proveden dle požadavků dodavatele kladkostroje. INSTALACE PRO PŘÍMOTOPNÝ KONVEKTOR: Do šatny je navržen elektrický topný konvektor o výkonu 500W, který bude připojen kabelem CYKY 3Cx1,5 z rozvaděče R-CH. Vlastní připojení konvektoru provést přes svorkovnici ABB 3938A-A106B. Svorkovnice bude osazena 40cm nad podlahou. INSTALACE PRO CHLADÍCÍ ZAŘÍZENÍ : Na fasádě objektu budou osazeny venkovní chladící agregáty KCHJ CHB A KCHJ PŘEDCHLADÍRNA. Venkovní agregáty budou připojeny samostatnými kabely CYKY 5Cx6 (KCHJ CHB) A CYKY 5CX2,5 (KCHJ PŘEDCHLADÍRNA) z rozvaděč R-CH. Jednotky budou mezi sebou vzájemně blokovány, protože příkon chladících jednotek převyšuje proudovou zatížitelnost přívodu pro rozvaděč R-CH. Kabelové vývody pro chladící agregáty budou provedeny dle požadavků dodavatele chlazení. POZNÁMKY : Při provádění prací zajistit odstup silových a slaboproudých vedení dle platných ČSN a neporušit stávající vedení. ZÁVĚR : Provedení prací i použitý materiál bude odpovídat platným ČSN. Č. Krumlov, duben 2014 Vypracoval : V. Pártl

18

19

20 0,5% 0,5% 0,5% 1% + 0,00 0,5% 0,5% 1% PRO CHB CM-10-S3A ŘEZ CHB PRO PŘEDCHLADÍRNU CH-9-S3A KCHJ na konzoli umístění upřesněno na montáži dle možností stavby CHB BEZ PODLAHY IPE 220, DL.9,10 M IPE Hmotnost: 95kg bez náplní MRE ks Hmotnost: 95kg bez náplní MR ks 2 x prostup ř80mm 18/10 18/10 12/6 18/10 16/10 12/6 0,00 0, TECHNICKÁ SPECIFIKACE BOXů: CHLADICÍ BOX - VÝŠKA BOXU Hi= 2500 mm, He= 2575 mm, STAVEBNÍ PODLAHA, STĚNOVÉ PUR PANELY JSOU POLOŽENY DO U LIŠT PŘÍMO NA KONEČNOU STAVEBNÍ PODLAHU délku dráhy nutno upravit DALŠÍ VÝBAVA BOXU: CHB a MB, PUR PANEL OPLÁŠTĚNÝ BÍLE LAKOVANÝM POZINKOVANÝM PLECHEM - OSVĚTLENÍ BOXU MRE 210 délku dráhy nutno upravit - OBLÉ PLASTOVÉ ROHOVÉ LIŠTY - VNITŘNÍ ROHY STĚNA/STĚNA - ZÁVĚSNÝ SYSTÉM NA MASO - DRÁHA CHLADICÍ ZAŘÍZENÍ - KONDENZAČNÍ A CHLADICÍ JEDNOTKA (KCHJ) + VÝPARNÍK: UMÍSTĚNÍ KCHJ a TRASY CHLAD. POTRUBÍ BUDOU UPŘESNĚNY PŘI MONTÁŽI. KONZOLA JE SOUČÁSTÍ KCHJ SEZNAM KCHJ: CHB - DĚLENÉ CHLADÍCÍ ZAŘÍZENÍ, vč 10 bm POTRUBÍ TEPLOTA V CHB: +1*C až +3*C, max.teplota OKOLÍ: 35*C. PŘEDCHLADÍRNA - DĚLENÉ CHLADÍCÍ ZAŘÍZENÍ, vč 10 bm POTRUBÍ TEPLOTA V CHB: +10*C až +12*C, max.teplota OKOLÍ: 35*C. TYP VÝPARNÍKŮ BUDE UPŘESNĚN S OHLEDEM NA POUŽITOU DRÁHU! /6 MRE /6 16/10 MRE /6 18/ délku dráhy nutno upravit délku dráhy nutno upravit délku dráhy nutno upravit STAVEBNÍ PŘIPRAVENOST: DOSTATEČNÝ PROSTOR PRO INSTALACI CHB - MIN. ČISTÁ VZDÁLENOST MEZI KAŽDOU VNĚJŠÍ STĚNOU BOXU A PŘILEHLOU OBVODOVOU ZDÍ JE 50 mm, MIN. VÝŠKA VOLNÉHO PROSTORU NAD STROPEM JE PRO CHB 150 mm. MR 210 SOUČÁSTÍ DODÁVKY CHB NENÍ TEPELNĚ IZOLAČNÍ PODLAHA, VEŠKERÉ IZOLAČNÍ VRSTVY VE STAVEBNÍ PODLAZE ZAJIŠŤUJE STAVBA! / PO MONTÁŽI CHB ZAJISTÍ STAVBA ZAKRYTÍ MEZERY MEZI STĚNOU BOXU, STROPEM BOXU a STAVBOU. PO MONTÁŽI VÝPARNÍKŮ ZAJISTÍ STAVBA ZAKRYTÍ MEZERY MEZI VÝPARNÍKEM A STROPEM BOXU. STAVBA ZAJISTÍ ODVĚTRÁNÍ TEPLA ZE VZDUCHOVÉHO KONDENZÁTORU KCHJ. STAVBA ZAJISTÍ PRO KCHJ MONTÁŽNÍ a SERVISNÍ PŘÍSTUP. STAVBA ZAJISTÍ PROTIHLUKOVÉ ÚPRAVY a ZAMEZÍ ŠÍŘENÍ VIBRACÍ od KCHJ STAVBA ZAJISTÍ PROSTUPY (80 mm) PRO CHLAD. POTRUBÍ vč UCPÁVEK, nutno upřesnit dle skutečného stavu. JE NUTNÉ PONECHAT VOLNÝ PROSTOR V OKOLÍ KCHJ PRO HLADKÉ PROUDĚNÍ VZDUCHU. STAVBA ZAJISTÍ SIFONOVANÝ ODPAD KONDENZÁTU D32 mm. STAVBA ZAJISTÍ ELEKTRO PŘÍVODY PRO CHB a KCHJ. JEDNOTLIVÉ ELEKTRO PŘÍVODY PRO CHB NADE DVEŘMI VE VÝŠCE 2600mm, VOLNÝ KONEC 3,0m UKONČENÝ KRABICÍ. JEDNOTLIVÉ ELEKTRO PŘÍVODY PRO KCHJ, DLE UMÍSTĚNÍ KCHJ, VOLNÝ KONEC 3,0 m UKONČENÝ KRABICÍ /2800 CHOK/L-"PUR" /6 MR / /2000 CHO/P-"P" 1100 (stav. otvor) 12/ /10 prostup ř80mm 80 18/10 18/ x prostup ř80mm x prostup ř80mm ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ING. JAN ŠPAČEK Soukromá projekční kancelář Lesní 26/2085 ved. projektant Č. Budějovice Ing. Jan Špaček IČ : projektant zpracoval Matěj Abraham JEDNOTLIVÉ ELEKTRO PŘÍVODY vč. JIŠŤENÍ: 1 400V 4100W 25A (C) - PŘÍVOD (včetně uzemňovacího vodiče) PRO KCHJ CHB 2 400V 3100W 16A (C) - PŘÍVOD (včetně uzemňovacího vodiče) PRO KCHJ PŘEDCHLADÍRNA 230V 350W 6A/30mA - PŘÍVOD (včetně proudového chrániče) PRO OSVĚTLENÍ CHB 3 230V 250W 6A/30mA - PŘÍVOD (včetně proudového chrániče) PRO OSVĚTLENÍ PŘEDCHLADÍRNY /10 - ř potrubí bez izolace sací / kapalinové KCHJ na konzoli umístění upřesněno na montáži dle možností stavby obecní úřad stavba VALEČ investor VLS ČR s.p., divize KARLOVY VARY MATTONIHO NÁBŘ. 2003/130 STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ, k.ú. VALEČ, parc.č. 196/1 č.vyhotovení výkres datum STAVEBNÍ PŘIPRAVENOST CHLADÍCÍHO BOXU stupeň měřítko form. A4 4/2015 DPS 2 č.výkresu D6

21 P B S POŽÁRNÍ BEZPEČNOST STAVEB projekty - zprávy - posudky Vladimír Fučík Harantova 462, Písek IČO telefon: pbs.pi@seznam.cz D 1.3. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ D TECHNICKÁ ZPRÁVA stavební úpravy - posudek 4 / 2015 stavba : Stavební úpravy stávajícího chladícího zařízení LS Valeč místo stavby : Valeč, Podbořanská 36 investor : VLS ČR s.p., Pod Juliskou 5, Praha 6 divize Karlovy Vary, Mattoniho nábřeží projektant : Ing. Špaček číslo zakázky : 165/2015

22 ... PBS Písek /2015-1/2 D POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ D TECHNICKÁ ZPRÁVA D Výpis použitých podkladů Podkladem pro zpracování zprávy PO byl projekt zpracovaný v květnu 2014 projekční kanceláří Ing. Jana Špačka. Použité ČSN, vyhlášky + publikace: Zpráva PBŘ byla zpracována dle následujících norem: ČSN (5/2009)+Z1(2/2013), ČSN (9/2010), ČSN (3/2011) + Z1 (6/2011)+Z2(2/2013), ČSN ed.2(5/207), ČSN (4/2009) + Z1 (5/2012) +Z2(2/2013), ČSN (1/1996), ČSN (6/2003), norem navazujících, příslušných vyhlášek včetně 23/2008, 268/2011 a 246/2001 Sb, vyhláška č. 499/2006 Sb. (10. listopadu 2006) + publikace Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů (Roman Zoufal a kolektiv). D Popis a umístění stavby a jejich objektů Stávající objekt Lesní správy Valeč se užívaný státním podnikem VLS divize Karlovy Vary se nachází v okrajové východní části městečka Valeč, podél místní komunikace. Areál a jeho objekty slouží jako administrativní, technické a skladové zázemí, včetně,,závodu pro nakládání se zvěřinou, s omezeným obchodováním v kůži, včetně přístřešku lesnické a zemědělské techniky, drobných strojů, nářadí, materiálu a skladu dřeva. Na základě požadavku investora bylo provedeno výškopisné a zaměření a zaměření stávajícího stavu prostor sloužících jako zvěřinový závod. Stávající areál byl v minulosti vícekrát upravován, od stavebních úprav se dochovala pouze částečná dokumentace. Stavební úpravy se budou týkat pouze prostor, v nichž je dnes sociální zařízení pro pracovníky, vlastní místnost příjmu s chladícím boxem a samostatná místnost - kafilerní box. V současné době se v rámci areálu nacházejí tyto objekty: SO 01 Administrativní budova lesní správy SO 02 Hospodářské zázemí, garáže lesnické techniky dílny a sběrné místo - zvěřinový závod SO 03 Sklad techniky, dřeva Projektová dokumentace obsahuje provedení opravy stávajících prostor sloužících jako Závod pro nakládání se zvěřinou. Součástí stavby bude předpokládá upravení respektive zpevnění plochy pro umístnění nového kafilerního boxu. Stávající areál bude napojen na okolní komunikaci v místě původních vjezdů. Bude napojen na stávající inženýrské sítě. Napojení na el. energii bude rovněž původní. Objekt byl vystavěn v roce 1970 a při rekonstrukci v roce 2010 byl řešen podle kodexu norem požární bezpečnosti staveb. Pro posuzovanou změnu je možné použít normu pro změny staveb sk. 1., protože prostor chlazení masa byl již v původním objektu a zde se nic neměnilo. V objektu nedochází ke změně, neboť bude pouze upravena část I.NP a účel zůstává původní. Ostatní prostory objektu zůstanou beze změny. Navrhovaná změna užívání nezasahuje do sousedních požárních úseků. Vzhledem k tomu, že se jedná o změnu části objektu, ve které bude Shodné požární zatížení jako před navrhovanými úpravami, jedná se, ve smyslu čl. 3.2, ČSN o změnu staveb sk. I. - zhodnocení dle čl ČSN : a) v posuzované části objektu nedochází ke zvýšení požárního rizika b) v objektu nedojde k navýšení počtu osob c) vzhledem k charakteru objektu zde nedojde k navýšení počtu osob s omezenou schopností pohybu. d) v objektu nedochází k záměně z ČSN. e) v objektu nedochází k nadstavbě, ani k vestavbě podkroví.

23 ... PBS Písek /2015-2/2 2. Řešení - zhodnocení dle čl ČSN : Předmět změn: a) nebudou upraveny stavební konstrukce b) dispoziční úpravy nemají vliv na PBŘ c) nejsou zde nově navržena technologická zařízení d) nedochází zde ke změně vnitřního členění prostorů, kterou by v rámci jednoho podlaží vznikly prostory s podlahovou plochou větší,než 100m 2 - zhodnocení dle čl. 4. ČSN : a) V objektu nedochází ke snížení požární odolnosti prvků stavebních konstrukcí. b) Nedochází zde ke změně stupně hořlavosti stavebních hmot, ani se nemění druh stavebních konstrukcí. c) v objektech nebudou provedeny dodatečné vnější tepelné izolace stěn ani stropů d) V měněných prostorech se nezvětšují požárně-otevřené plochy a požárně nebezpečný prostor kolem objektu se nemění. e) Nebudou nově zřizované prostupy požárně dělícími stěnami objektu f) Vzduchotechnická zařízení jsou stávající a nemění se. g) Nebudou zde nově zřizované prostupy požárně dělícími stropy objektu. h) Únikové cesty zůstávají v původním rozsahu. i) V objektu nejsou nově vytvořeny požární úseky. j) V měněné části objektu nejsou změnou stavby zhoršeny parametry zařízení umožňující protipožární zásah. Jsou zachovány příjezdové komunikace, nástupní plochy, zásahové cesty a zdroje požární vody. k) Pro potřeby chladírny bude k dispozici jeden přenosný hasící přístroj práškový s has. schopností 21 A. Sousední části objektu zůstávají původní a navržené změny se jich netýkají. V objektu nedochází ke změnám z hlediska požární ochrany. Nově navrženými úpravami nedochází k rušení protipožárních opatření, která byla v objektu doposud vytvořena. 3. Stavební konstrukce Posuzované měněné prostory jsou odděleny konstrukcemi s dostatečnou požární odolností a dveře zůstávají původní. Stavební konstrukce splňují požadavky ČSN Únikové_cesty Z posuzovaného prostoru vede jedna NÚC po rovině ven z objektu. Únikové cesty jsou stávající a splňují požadavky ČSN. 5. Zařízení pro_protipožární_zásah Objekt je přístupný po dostatečně únosných komunikacích požární technice a případný zásah je možné vést dveřmi objektu. Zásobování požární vodou je řešeno v rámci celého objektu a zůstává původní. Pro provozovnu bude k dispozici jeden přenosný hasící přístroj práškový s has. schopností 21 A. Majitel objektu je povinen dodržovat příslušná ustanovení zákona 133/85, ve znění pozdějších předpisů a je povinen dbát na dodržování podmínek této zprávy a na provozuschopnost protipožárních zařízení. V Písku Vladimír Fučík

24 tel JH-STATIKA s.r.o. Horolezecká 17, Praha 10 Rekonstrukce chladícího boxu na LS Valeč Zavěšení dopravníku na zvěřinu - statické posouzení V chladírně zvěřiny mají být umístěny podstropní dopravníky pro zavěšení poražených kusů. Uvažované zatížení dopravníků je 250 kg/m'. Dopravníky jsou v místě skladování 80 cm od sebe. Protože stropní konstrukce není na tuto zátěž dimenzována, musí být dopravníky zavěšené na samostatných nosnících osazených na nosných stěnách budovy. Pro dimenzování nosníků na průhyb bylo zvoleno poměrně přísné kritérium 1/500 L, protože posun břemen po drážkách probíhá ručně a při větších deformacích by byl příliš namáhavý. V místě skladování budou nad stropem umístěny rovnoběžně s fasádou nosníky IPE200; Příjezdový dopravník bude zavěšen na nosníku IPE220, uloženém kolmo na fasádu a vykonzolovaném 2,5 m ven před budovu. Na této soustavě nosníků budou osazeny závěsy procházející stropem, na kterých pak budou samotné pojezdové koleje dopravníků. Protože nosník IPE220 prochází přímo nad vchodovými dveřmi, jejichž překlad tvoří cihelná klenba, bude pod nosník osazen nový překlad IPE Ing. Jiří Hanzálek Příloha: posouzení nosníku IPE200 posouzení nosníku IPE220 posouzení konzoly IPE220 Strana 1

25 tel JH-STATIKA s.r.o. Horolezecká 17, Praha 10

26 L 40/40/4 L 80/120/ ,5% VPUSŤ 1% L 80/120/12 0,5% POROROŠT 1000/ /4-5 KUSŮ L 40/40/ POROROŠT 1000/ /4 MM - VZDUCHOVÁ MEZERA - KAMENINOVÁ MRAZUVZDORNÁ DLAŽBA TL. 15 MM VE SPÁDU - SPÁDOVANÁ BETON. MAZANINA B 20 MIN. TL.120 MM - L 80/120/ NOSNÝ RÁM L 80/120/12, DL. 6040x1540 MM NOSNÝ RÁM POROROŠTU L 40/40 /4, DL.6008x1508 MM RÁMY VZÁJEMNĚ PROVAŘENY POROROŠTY KOTVENY POMOCÍ KOTEVNÍCH ÚCHYTEK CELÁ KONSTRUKCE BUDE POZINKOVANÁ ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ING. JAN ŠPAČEK Soukromá projekční kancelář Lesní 26/2085 ved. projektant podpis Č. Budějovice Ing. Jan Špaček IČ : projektant obecní úřad VALEČ investor VLS ČR s.p., divize KARLOVY VARY MATTONIHO NÁBŘ. 2003/130 č.vyhotovení stavba výkres STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ, k.ú. VALEČ, parc.č. 196/1 ODKAPOVÁ ZÓNA - POROROŠT č.výkresu datum stupeň měřítko form. A4 D4 4/2015 DPS 1 :20 2

27 ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ projektant ING. JAN ŠPAČEK Lesní 26/ Č. Budějovice IČ : obecní úřad Soukromá projekční kancelář Ing. Jan Špaček investor podpis MATTONIHO NÁBŘ. 2003/130 VALEČ stavba výkres podpis ved. projektant č.vyhotovení STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ, k.ú. VALEČ, parc.č. 196/1 č.výkresu POSUVNÉ DVEŘE DO CHLADÍCÍHO BOXU datum stupeň 4/2015 měřítko DPS form. A4 2 D7

28 , ,200 POZN ,5% 0,5% 0,5% -0,200-0, , POZN.1-0,230-0,230 L 160/160/12 DL.2,0 M O1 P 0,5% 1% ,5% 0,5% -0, POZN % - STÁVAJÍCÍ KAMENINA ø 100 MM 2 POZN.2 0,5% ,5% POZN.3 2xL 60/60/6 DL.1,5 M POZN.4 + 0, TABULKA MÍSTNOSTÍ Č.M NÁZEV MÍSTNOSTI ŠATNA, HYGIEN. SMYČKA SBĚRNÁ PROHLÍŽECÍ MÍSTN. CHLADÍRNA LEGENDA ZDIVO STÁVAJÍCÍ BOURANÉ ZDIVO PLOCHA 4,7 m² 23,2 m² 28,7 m² STÁVAJÍCÍ ODTOKOVÝ KANÁLEK PODLAHA POVRCH. ÚPRAVA STÁVAJÍCÍ KER. DL. UCRETE UD 200 UCRETE UD 200 POROROŠT 1000/ /4 MM - VZDUCHOVÁ MEZERA - KAMENINOVÁ MRAZUVZDORNÁ DLAŽBA TL. 15 MM VE SPÁDU - SPÁDOVANÁ BETON. MAZANINA MIN. TL.120 MM DOZDÍVKY POZNÁMKY OBKLAD STÁVAJÍCÍ DOPLNĚNÍ DLAŽBY SOKL Z NEREZ PLECHU AISI 316 SOKL Z NEREZ PLECHU AISI 316 PUR PANELY TL.75 MM POZN.1 - MRAZUVZDORNÝ KERAMICKÝ OBKAD V MM POZN.2 - POSUVNÉ DVEŘE - DODÁVKA FIRMY MAUTING POZN.3 - NEREZ PRÁH AISI 316 POZN.4 - NUCENÉ VĚTRÁNÍ MALÝM AXIÁLNÍM VENTILÁTOREM S TICHÝM CHODEM A IZOLOVANÝM POTRUBÍM SPIRO VEDENÉM DO VENKOVNÍHO PROSTŘEDÍ - ø150 MM, Z VENKU OPATŘENO MŘÍŽKOU PROTI HMYZU. VĚTRÁNO S INTENZITOU 50 m³/h, VENTILÁTOR SPOUŠTĚN SPÍNAČEM DLE POTŘEBY S DOBĚHEM DLE NASTAVENÍ ČASOVÉHO RELÉ.ODVĚTRÁNÍ NAD STŘECHU» PŘED VÝROBOU A MONTÁŽÍ PUR PANELŮ SI DODAVATELSKÁ FIRMA ZAMĚŘÍ CELÝ PROSTOR CHLADÍCÍHO BOXU» VSTUPNÍ DVEŘE DO MÍSTNOSTÍ Č. 2 A 3 JSOU SOUČÁSTÍ DODÁVKA CHLADÍCÍHO BOXU 1 PROHLÍŽECÍ MÍSTO 2 ŠATNÍ DVOUSKŘÍŇ 3 PSACÍ STŮL 4 ÚKLIDOVÉ PROSTŘEDKY 5 VYSOKOTLAKÝ ČISTIČ O1 - PLASTOVÉ VSTUPNÍ DVEŘE DO OTVORU1000/2000 S IZOLAČNÍ VÝPLNÍ (PRŮVĚTRNÍKY A 1/3 IZOLAČNÍ DVOJSKLO - MATNÉ, NEREZ PRAHOVÁ HRANA ŘEZ ± ŘEZ 1-1 IPE 220, DL.8,80 M OCELOVÉ NOSNÍKY BUDOU OSAZANY NA BETONOVÝ KVÁDR 200/250/50 MM IPE 220, DL.8,80 M - SPIROLL PANELY - VZDUCHOVÁ MEZERA - PUR PANELY IPE UCRETE UD 200, TL. 9 MM (POVRCH Z POLYURETANOVÝCH PRYSKYŘIC) + FABION - MALTOVÉ LOŽE TL.40 MM - SPÁDOVANÁ BETONOVÁ MAZANINA TL. 90 MM VYZTUŽENÁ KARI SÍTÍ OKA 100/100/6 MM - SEAPARAČNÍ VRSTVA - POLYSTYREN EPS 200 S TL. 60 MM - GEOTEXTÍLIE 300g/m² - POLYELAST - PODKLADNÍ BETONOVÁ MAZANINA TL. 150 MM VYZTUŽENÁ KARI SÍTÍ 100/100/6 MM - HUTNĚNÝ ŠTĚRKOVÝ PODSYP TL.150 MM IPE 200, DL.6,20 M ± ÚPRAVA U FABIONU VIZ DETAIL - OBEZDÍVKA PO OBVODU YTONG TL. 100 MM - GEOTEXTÍLIE 300 g/m² - POLYELAST - ZAČIŠTĚNÉ ZDIVO (SNÍŽENÝ ZÁKLAD) ARCHITEKTONICKO-STAVEBNÍ ŘEŠENÍ ING. JAN ŠPAČEK Soukromá projekční kancelář Lesní 26/2085 ved. projektant podpis Č. Budějovice Ing. Jan Špaček IČ : projektant obecní úřad VALEČ investor VLS ČR s.p., divize KARLOVY VARY MATTONIHO NÁBŘ. 2003/130 č.vyhotovení stavba výkres datum STAVEBNÍ ÚPRAVY STÁVAJÍCÍHO CHLADÍCÍHO ZAŘÍZENÍ LS VALEČ, k.ú. VALEČ, parc.č. 196/1 4/2015 PŮDORYS, ŘEZY č.výkresu stupeň měřítko form. A4 D1 DPS 1 :50 4

29 tel JH-STATIKA s.r.o. Horolezecká 17, Praha 10 xxxxxxxxxxxxxxxxxxxx Zavěšení dopravníku na zvěřinu - statické posouzení V chladírně zvěřiny mají být umístěny podstropní dopravníky pro zavěšení poražených kusů. Uvažované zatížení dopravníků je 250 kg/m'. Dopravníky jsou v místě skladování 80 cm od sebe. Protože stropní konstrukce není na tuto zátěž dimenzována, musí být dopravníky zavěšené na samostatných nosnících osazených na nosných stěnách budovy. Pro dimenzování nosníků na průhyb bylo zvoleno poměrně přísné kritérium 1/500 L, protože posun břemen po drážkách probíhá ručně a při větších deformacích by byl příliš namáhavý. V místě skladování budou nad stropem umístěny rovnoběžně s fasádou nosníky IPE200; Příjezdový dopravník bude zavěšen na nosníku IPE220, uloženém kolmo na fasádu a vykonzolovaném 2,5 m ven před budovu. Na této soustavě nosníků budou osazeny závěsy procházející stropem, na kterých pak budou samotné pojezdové koleje dopravníků. Protože nosník IPE220 prochází přímo nad vchodovými dveřmi, jejichž překlad tvoří cihelná klenba, bude pod nosník osazen nový překlad IPE Ing. Jiří Hanzálek Příloha: posouzení nosníku IPE200 posouzení nosníku IPE220 posouzení konzoly IPE220 Strana 1

30 tel JH-STATIKA s.r.o. Horolezecká 17, Praha 10 Nosník 5,7 m Světlost 5,70 m Modul pružnosti E: MPa m Mez kluzu fy: 235 MPa Výp.rozpětí 5,99 m Součinitel materiálu 1,00 Povolený průhyb: 1/ 500 L = 11,97 mm Zatížení rovnoměrné Celkové Počet nosníků Norm zatížení Výp.zatížení Stálé [kn/m'] [kn/m'] g [kn/m'] vl.váha 0,30 1 0,30 1,35 0,41 g_k= 0,30 g_d= 0,41 Nahodilé zvěřina 2,50 2,50 1,50 3,75 p_k= 2,50 p_d= 3,75 Celkem q_k= 2,80 q_d= 4,16 Ohybový mom ent M,Sd 18,60 knm Nosník W pl I Mc,Rd Průhyb střed [cm3] [cm4] [knm] Posouzení [mm] Posouzení IPE , ,10 Vyhovuje 16,9 Nevyhovuje IPE , ,84 Vyhovuje 11,5 Vyhovuje Nosník 5,9 m Světlost 5,90 m Modul pružnosti E: MPa m Mez kluzu fy: 235 MPa Výp.rozpětí 6,20 m Součinitel materiálu 1,00 Povolený průhyb: 1/ 500 L = 12,39 mm Zatížení rovnoměrné Celkové Počet nosníků Norm zatížení Výp.zatížení Stálé [kn/m'] [kn/m'] g [kn/m'] vl.váha 0,30 1 0,30 1,35 0,41 g_k= 0,30 g_d= 0,41 Nahodilé zvěřina 2,50 2,50 1,50 3,75 p_k= 2,50 p_d= 3,75 Celkem q_k= 2,80 q_d= 4,16 Ohybový mom ent M,Sd 19,93 knm Nosník W pl I Mc,Rd Průhyb střed [cm3] [cm4] [knm] Posouzení [mm] Posouzení IPE , ,84 Vyhovuje 13,2 Nevyhovuje IPE , ,07 Vyhovuje 9,2 Vyhovuje konzola 2,5 m Vyložení 2,50 m Modul pružnosti E: MPa Mez kluzu fy: 235 MPa Vyložení teor. 2,50 m Součinitel materiálu 1,00 Povolený průhyb: 1/ 250 L = 10,00 mm Zatížení rovnoměrné Tloušťka Měr.hmotnost Norm zatížení Výp.zatížení Stálé cm [kn/m3] [kn/m'] n [kn/m'] nosník 0,30 1,35 0,41 0,00 1,35 0,00 g_k= 0,30 g_d= 0,41 Nahodilé zvěřina 2,50 2,50 1,50 3,75 p_k= 2,50 p_d= 3,75 Celkem q_k= 2,80 q_d= 4,16 Ohybový moment M,Sd 12,98 knm Nosník W pl I Mc,Rd Průhyb střed [cm3] [cm4] [knm] Posouzení [mm] Posouzení IPE140 88,34 541,2 20,76 Vyhovuje 12,0 Nevyhovuje IPE ,9 869,3 29,12 Vyhovuje 7,5 Vyhovuje
