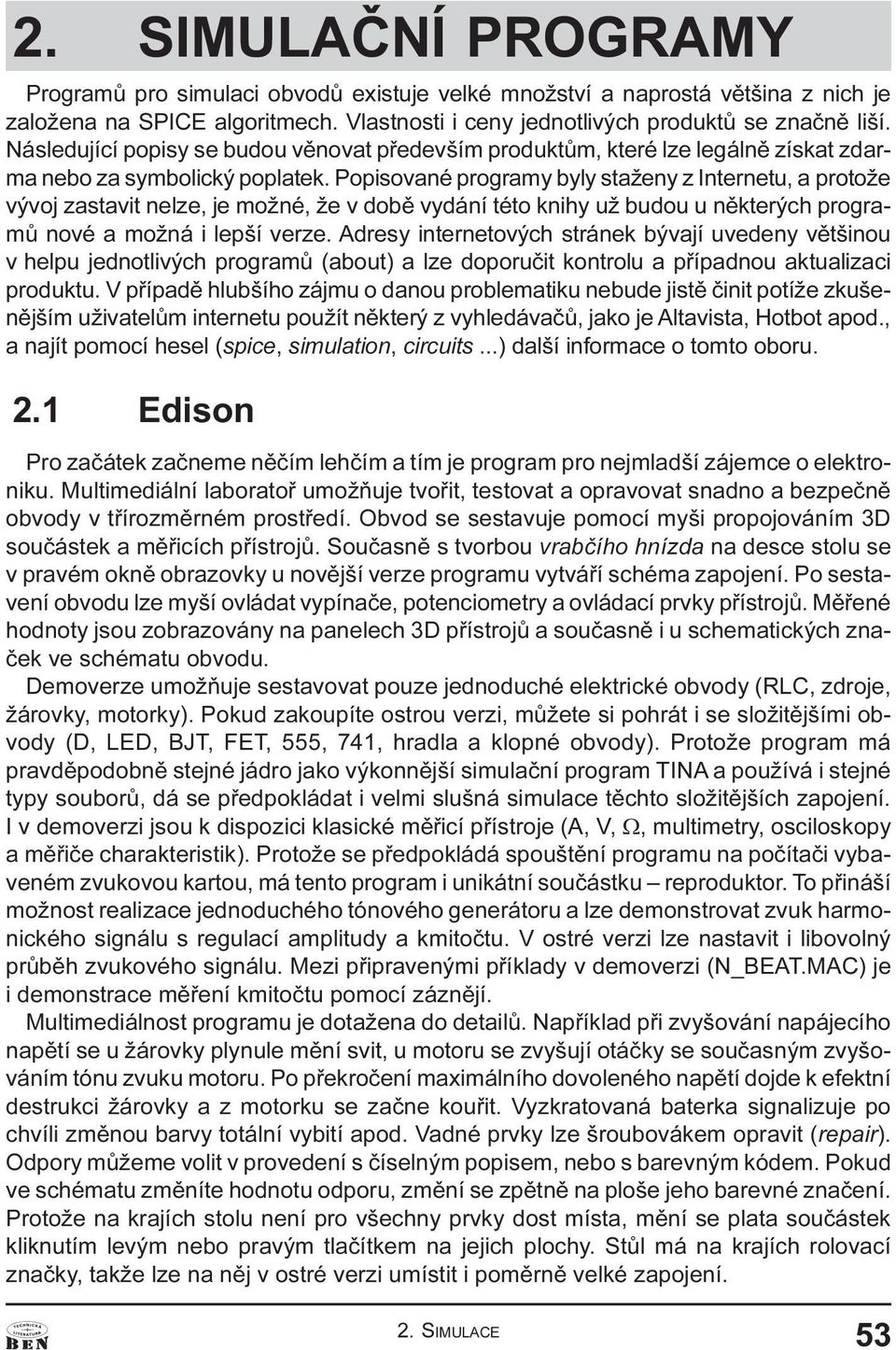

2 2 SIMULÈNÍ PROGRMY Programù pro simulaci obvodù existuje velké množství a naprostá vìtšina z nich je založena na SPICE algoritmech Vlastnosti i ceny jednotlivých produktù se znaènì liší Následující popisy se budou vìnovat pøedevším produktùm, které lze legálnì získat zdarma nebo za symbolický poplatek Popisované programy byly staženy z Internetu, a protože vývoj zastavit nelze, je možné, že v dobì vydání této knihy už budou u nìkterých programù nové a možná i lepší verze dresy internetových stránek bývají uvedeny vìtšinou v helpu jednotlivých programù (about) a lze doporuèit kontrolu a pøípadnou aktualizaci produktu V pøípadì hlubšího zájmu o danou problematiku nebude jistì èinit potíže zkušenìjším uživatelùm internetu použít nìkterý z vyhledávaèù, jako je ltavista, Hotbot apod, a najít pomocí hesel (spice, simulation, circuits ) další informace o tomto oboru 2 1 Edison Pro zaèátek zaèneme nìèím lehèím a tím je program pro nejmladší zájemce o elektroniku Multimediální laboratoø umožòuje tvoøit, testovat a opravovat snadno a bezpeènì obvody v tøírozmìrném prostøedí Obvod se sestavuje pomocí myši propojováním 3D souèástek a mìøicích pøístrojù Souèasnì s tvorbou vrabèího hnízda na desce stolu se v pravém oknì obrazovky u novìjší verze programu vytváøí schéma zapojení Po sestavení obvodu lze myší ovládat vypínaèe, potenciometry a ovládací prvky pøístrojù Mìøené hodnoty jsou zobrazovány na panelech 3D pøístrojù a souèasnì i u schematických znaèek ve schématu obvodu Demoverze umožòuje sestavovat pouze jednoduché elektrické obvody (RLC, zdroje, žárovky, motorky) Pokud zakoupíte ostrou verzi, mùžete si pohrát i se složitìjšími obvody (D, LED, BJT, FET, 555, 741, hradla a klopné obvody) Protože program má pravdìpodobnì stejné jádro jako výkonnìjší simulaèní program TIN a používá i stejné typy souborù, dá se pøedpokládat i velmi slušná simulace tìchto složitìjších zapojení I v demoverzi jsou k dispozici klasické mìøicí pøístroje (, V, W, multimetry, osciloskopy a mìøièe charakteristik) Protože se pøedpokládá spouštìní programu na poèítaèi vybaveném zvukovou kartou, má tento program i unikátní souèástku reproduktor To pøináší možnost realizace jednoduchého tónového generátoru a lze demonstrovat zvuk harmonického signálu s regulací amplitudy a kmitoètu V ostré verzi lze nastavit i libovolný prùbìh zvukového signálu Mezi pøipravenými pøíklady v demoverzi (N_BET MC) je i demonstrace mìøení kmitoètu pomocí záznìjí Multimediálnost programu je dotažena do detailù Napøíklad pøi zvyšování napájecího napìtí se u žárovky plynule mìní svit, u motoru se zvyšují otáèky se souèasným zvyšováním tónu zvuku motoru Po pøekroèení maximálního dovoleného napìtí dojde k efektní destrukci žárovky a z motorku se zaène kouøit Vyzkratovaná baterka signalizuje po chvíli zmìnou barvy totální vybití apod Vadné prvky lze šroubovákem opravit (repair) Odpory mùžeme volit v provedení s èíselným popisem, nebo s barevným kódem Pokud ve schématu zmìníte hodnotu odporu, zmìní se zpìtnì na ploše jeho barevné znaèení Protože na krajích stolu není pro všechny prvky dost místa, mìní se plata souèástek kliknutím levým nebo pravým tlaèítkem na jejich plochy Stùl má na krajích rolovací znaèky, takže lze na nìj v ostré verzi umístit i pomìrnì velké zapojení 2 SIMULCE 53

3 Obr 58 Simulace nabíjení kondenzátoru programem EDISON 3 ROBERT 54 LÁNÍÈEK: SIMULÈNÍ PROGRMY PRO ELEKTRONIKU

4 V demoverzi jsou nachystány okruhy pøipravených experimentù (experiments), jako je: Ohmùv zákon, napì ový dìliè, øazení rezistorù, nabíjení kondenzátoru, rezonance, filtry, vlastnosti tranzistorù, zesilovaèe, klopné obvody atd Nabyté znalosti je pak možné ovìøit pøi øešení problémových okruhù (problems) Sada problémù v demoverzi ovìøovala Ohmùv zákon a pomocí mìøicích pøístrojù se hledala závada v jednoduchém zapojení Správná odpovìï byla odmìnìna potleskem a za každou správnou odpovìï se pøièítaly body Ve starší verzi 2 je i jednoduchá logická hra pro vodivé propojení dvou protilehlých stran ètverce øetìzcem svítivých diod Hrát bylo možné buï proti poèítaèi, anebo i dva hráèi proti sobì Demoverze je funkèní jen u velmi malých obvodù Funkci složitìjších pøipravených zapojení si proto lze prohlédnout pouze pomocí neinteraktivních maker Obì verze programu bìží pod W95/98 a starší verze vystaèí i s W3 11 Jako minimální konfigurace je doporuèen procesor 386 a pro využití zvukových efektù zvuková karta Program je urèen pro demonstraci základních elektrických a elektronických obvodù Pro pøiblížení práce s programem je na obr 58 zobrazena simulace nabíjení kondenzátoru Vlevo je vrabèí hnízdo souèástek, vpravo vytvoøené schéma a vespod je otevøeno podrobné okno obrazovky virtuálního osciloskopu 2 2 TIN Tina Plus pro Windows je výkonný programový balík pro návrh, simulaci a analýzu elektronických obvodù Umožòuje simulaci analogových, digitálních i smíšených obvodù Lze volit buï klasický zpùsob analýzy SPICE (transient, DC, C, PZ atd ) s grafickým zobrazením výsledkù simulace ve formì grafù závislostí, anebo je možné odeèítat výsledky simulace na panelech virtuálních mìøicích pøístrojù Je možné rovnìž volit multimediální režim simulace (naznaèení svitu ledek, žárovek, pøepínání spínaèù myší apod ) Firma Designsoftware dodává i šestnáctikanálovou mìøicí kartu do poèítaèe (TINlab Measurement Card), speciální propojovací pole (TIN Experimenter Box), takže lze snadno pøejít k reálným mìøicím úlohám Výsledky mìøení skuteèných obvodù jsou zobrazovány na panelech mìøicích pøístrojù, jež jsou totožné s virtuálními pøístroji ze simulaèní èásti programu V demoverzi je pøístupné velké množství modelù aktivních prvkù a jejich parametry lze editovat U každého parametru modelu lze zvolit rozptyl parametrù (Gaussovo nebo normální rozložení), takže dva tranzistory se stejným znaèením se budou mírnì lišit To je výhodné napøíklad pøi konstrukci astabilních klopných obvodù, protože odpadají problémy s rozkmitáním obvodu Napøíklad èasovaè 555 má model s patnácti parametry a k dispozici je celkem 14 konkrétních modelù od jednotlivých výrobcù, vèetnì dvojitých èasovaèù Bohužel vzhledem k složitosti vnitøního zapojení nelze obvody s èasovaèem v demoverzi simulovat, protože demoverze je opìt omezena na malá zapojení Ostrá verze má v standardní knihovnì 4000 prvkù a umožòuje simulovat zapojení až do tisíce prvkù Rovnìž je v ostré verzi podporován export a import schémat do PSPICE a export netlistu do programù pro návrh plošných spojù (ORCD, TNGO, PROTEL, REDC, PCD) I když v demoverzi nelze tisknout a ukládat obvody, je možné pøes schránku Windows (copy a paste) pøenášet jak zapojení, tak výsledky simulace Pøenos je vektorový a kvalitní (Windows Metafile Format) Napøíklad pøi vložení obsahu schránky do vektorového kreslicího programu VISIO, lze kresbu rozložit na vektorové èáry a text a s obrázkem i textem 2 SIMULCE 55

5 N N F 1( 9&& 5(6(7 287 & (6 75,* ',6& *1' X 2XW GF GF F 7+,6&,5&8,7,6722/$5*( )257+,6'(021675$7,21 2XW P P P P 7LPH>V@ Obr 59Výsledek simulace KO a parametry èasovaèe 555 pak dále pracovat Podobný postup u vìtšiny ostatních programù grafiku znehodnotí pøevedením do bitmapy Osobnì dávám pøednost pøenosu zapojení a výsledkù simulace pøes schránku do kreslicího programu i u ostrých verzí programù, protože umožòuje dokonalou kontrolu nad vzhledem dokumentu Grafické možnosti simulaèních programù jsou pøece jenom chudší a programy èasto vyžadují tisk schématu zapojení a každého grafu na samostatný papír Obèas se navíc stane, že èást obrázku pøesáhne, takže se vytiskne na více stránkách Libovolný grafický program, kterým mùže být v nouzi i obyèejné Malování z Windows, umožòuje navíc snadné pøidání komentáøe, popiskù a pøípadnì i snadné vložení upraveného obrázku do textového editoru Po spuštìní demoverze programu se objeví okno se základním øádkem nabídek (File, Edit, Insert, View, nalysis, T&M, Tools a Help) Následují dvì vypínatelné lišty (Tool Bar a Component Bar) a záložky vztahující se k souèástkám: Basic (zem, R, L, C, transformátory, spínaèe), Meters (, V, W, W, logická sonda a mìøicí body), Sources (stejnosmìrné a støídavé zdroje napìtí a proudu, zdroje logických signálù), Semiconductors (operaèní zesilovaèe, diody, tranzistory, tyristory viz obr 1), Gates (ND, NND, OR, NOR, XOR), Flip-flops (JK, D, RS), Mixed mode (pøevodníky D a D, 555, žárovka, segmentovky, ROBERT 56 LÁNÍÈEK: SIMULÈNÍ PROGRMY PRO ELEKTRONIKU

6 hexa klávesnice, motor), Logic ICs (øady logických obvodù) a nalog Control (regulátory PI, PID, PD, aritmetické èleny, komparátory, hysterezní bloky, zpožïovací èleny apod ) Pøi vkládání prvkù do schématu lze použít klasické operace Windows (Cut, Copy, Paste, Delete, Select ll), které lze vyvolat i pøes øídicí klávesu Ctrl Rotace prvku se vyvolá kombinací kláves Ctrl a +, nebo Ctrl + Je možné i zrcadlení souèástky Lze zadat propojení èi zrušení vodivého propojení vodièù pøi jejich køižování (Hide/Reconnect) Nabídka Insert umožòuje vkládat poslední zvolenou souèástku, vodiè, vstupní a výstupní svorky, text a grafiku Nejpoužívanìjší volby jsou rovnìž pøístupné pøes klávesové zkratky a pøes ikonky nástrojù Pokud se myš nad ikonkou na chvilku zastaví, objeví se nápovìda k pøíkazu Volba zobrazení View umožòuje skrýt/zobrazit møížku, lišty s nástroji, nastavit evropskou nebo americkou normu souèástek, zvolit mìøítko a pøekreslit obrázek (Redraw F5) Druh simulace se volí pomocí menu nalysis, pøípadnì se multimediálnì zapojují pøístroje z nabídky T&M Pøi volbì klasické analýzy jsou k dispozici módy jednoduché analýzy (Single) anebo parametrických analýz (Parameter stepping, Temperature stepping) Je rovnìž možné zadat náhodnou parametrickou analýzu Monte Carlo, analýzu nejhoršího pøípadu Worst Case a optimalizaèní analýzu Optimization Lze volit klasické stejnosmìrné analýzy SPICE DC nalysis: Calculate node voltages ( OP), DC transfer characteristic ( DC) a Temperature analysis Rovnìž støídavé analýzy jsou zastoupeny obì: C transfer characteristic ( C) a Calculate nodal voltages ( TF) Výhodné je, že pøi zobrazování pøenosových charakteristik dvojbranu je kromì klasického oddìleného grafu pøenosu a fáze možné i zobrazení komplexní Nyquistovy charakteristiky Nejdùležitìjším simulaèním nástrojem je zobrazení prùbìhù napìtí na èase Transient analysis Zobrazený prùbìh napìtí lze podrobit Fourierovì analýze a vypoèítat tak spektrum signálu Nechybí ani šumová analýza (Noise) Unikátní je symbolická analýza (Symbolic), která nepatøí do klasických SPICE analýz Pomocí této volby se pro zvolenou C, DC nebo Transient analýzu urèí analytický vztah, do kterého se pøípadnì i dosadí hodnoty prvkù ze schématu a vypoèítá výsledek Napøíklad pro obvod dìlièe se dvìma stoohmovými odpory pøipojeného na baterii, se vypíší vztahy: = = >9@ = >9@ U støídavé symbolické analýzy je možné vypoèítat a zobrazit v komplexní rovinì i póly a nuly pøenosové funkce dvojbranu (Poles and Zeros) Použití této analýzy lze demonstrovat na zapojení pásmové RC propusti Ve schématu musí být pro spuštìní støídavé analýzy definovány výstupní svorky a vstupní zdroj Pro každý prvek lze vyvolat kliknutím myši na souèástku dialogový panel pro nastavení parametrù prvku Velmi prakticky a názornì je vyøešen panel pro nastavení prùbìhu napìtí zdroje Panel pro spuštìní støídavé analýzy definuje klasicky poèáteèní a koncový kmitoèet a logaritmické (po dekádách) rozmítání kmitoètu Volby v nabídce Diagram urèují druh zobrazení charakteristik Pøenosová charakteristika v decibelech a fázová charakteristika mají klasický tvar v semilogaritmických souøadnicích Zajímavìjší je pøenosová charakteristika v komplexní rovinì s možností kurzorového odeèítání souøadnic Škoda jen, že nápad není dotažen do konce a není pøi kurzorovém 2 SIMULCE 57

7 & 5 9LQ 5 & 9RXW Obr 60 Simulace Wienova èlánku demoverzí programu TIN odeèítání souøadnic zobrazen i kmitoèet V obr 61 je naznaèena i možnost dotváøení charakteristiky grafickými nástroji programu Pøi aplikaci symbolické analýzy získáme komplexní vztah pro pøenos èlánku (jw = s a U = W) Program rovnìž dosadí hodnoty prvkù a vykreslí póly a nuly v komplexní rovinì Kromì pøenosu lze rovnìž napsat analytický vztah pro výstupní napìtí a do tohoto vztahu se dosadí konkrétní kmitoèet v radiánech Na rozdíl od oèekávání je zápis harmonického signálu realizován pomocí funkce kosinus, a nikoliv pomocí funkce sinus a to sebou pøináší posuv o 90 Ve verzi Tinaplus je zápis výstupního napìtí chybný, protože fázový posuv musí být samozøejmì v radiánech Další chyba vznikne pøi dosazování konkrétních hodnot, protože se zápis napìtí zdvojí, což je v obr 62 vyznaèeno zaškrtnutím Nicménì základní obecný vzorec pro pøenos filtru je správný a je do nìj i správnì dosazeno Symbolickou analýzu považuji za velké plus tohoto programu Pokud nás zajímá, jak vypadají prùbìhy napìtí pøi kvazirezonanèním kmitoètu èlánku, mùžeme spustit transient analýzu, anebo pøes definovaná návìští zapojit virtuální osciloskop K dispozici jsou i další pøístroje (funkèní generátor, XY zapisovaè, osciloskop, multimetr, analyzátor signálu, logický analyzátor a generátor logických signálù) Øešení propojení virtuálních pøístrojù prostøednictvím návìští není nejš astnìjší a nepøináší ROBERT 58 LÁNÍÈEK: SIMULÈNÍ PROGRMY PRO ELEKTRONIKU
