Návod k obsluze PMH-HT2. Elektrické topné těleso

Transkript

1 Návod k obsluze PMH-HT2 Elektrické topné těleso 1

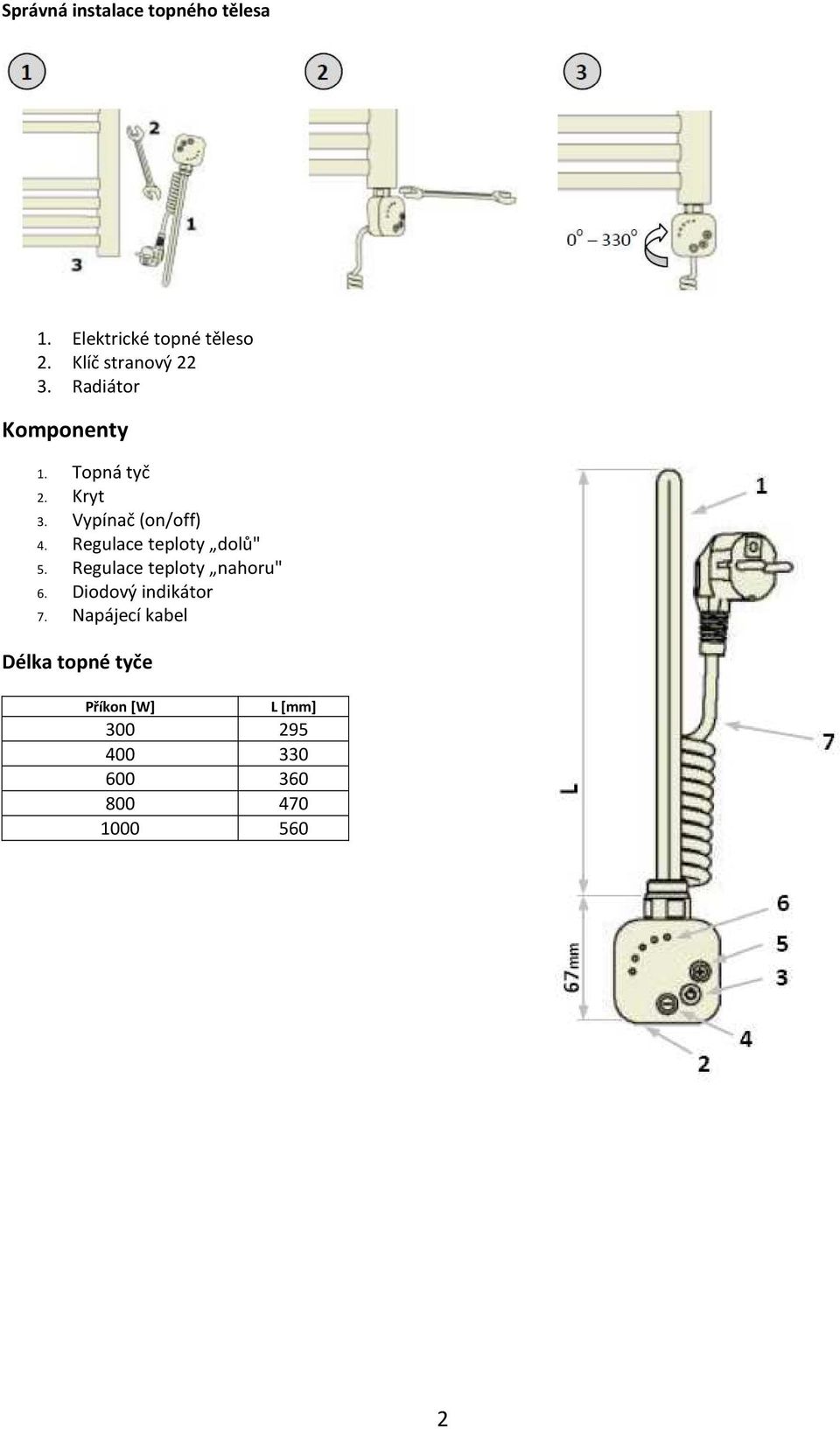

2 Správná instalace topného tělesa 1. Elektrické topné těleso 2. Klíč stranový Radiátor Komponenty 1. Topná tyč 2. Kryt 3. Vypínač (on/off) 4. Regulace teploty dolů" 5. Regulace teploty nahoru" 6. Diodový indikátor 7. Napájecí kabel Délka topné tyče Příkon [W] L [mm]

3 I. Úvod Výrobce: HeatQ TECHNOLOGY / PL / Seznamte se s tímto návodem k instalaci / obsluze a záručními podmínkami před instalací a použitím topného tělesa. II. Informace o produktu 1. Výrobní štítek Typ: HEC 1.0 Napájení: 230VAC, 50Hz Třída izolace: I Příkon: 200, 300, 400, 600, 800, 1000W Stupeň krytí: IP54 Typ napájení: Y (napájecí kabel je nevyměnitelný uživatelem napájecí kabel může vyměňovat je výrobce) Připojovací závit: 1/2" 2. Použití Výrobní štítek je zároveň záruční plombou - NESTRHÁVEJTE! Správně zvolené topné těleso slouží k vytápění místností nebo sušení oblečení/ručníků pomocí radiátorů zalitých odpovídajícím topným médiem. POZOR! Topné médium (kapalné topné médium) nesmí způsobovat korozi a nesmí obsahovat etylenglykol - s výjimkou média, které je schváleno pro použití v rozvodech ÚT. 3. Funkce topného tělesa a. Regulace teploty topného média pomocí tlačítek +" a - : 4 úrovně v rozsahu o C b. Funkce sušiče s maximálním topným výkonem se dvěma způsoby fungování: - časovač 2h back" - po uplynutí 2 hodin návrat k předchozímu nastavení, - časovač 2h back" - po uplynutí 2 hodin vypnutí topného tělesa, c. Možnost otáčení ovládače 330. d. Inteligentní kontrola provozu mikroprocesorové řízení. e. Inteligentní vizualizace provozních režimů: topení, nastavení, časovač, porucha barevná technologie LED. f. Zabezpečení proti zamrznutí média funkce Antifreeze. g. Dvoustupňové tepelné jištění. - regulátor ovládače nedovoluje zvýšení teploty nad 60 o C, - tepelná pojistka odpojuje napájení v okamžiku nekontrolovaného růstu teploty v případě poškození regulátoru nebo čidla teploty, h. Nízká spotřeba energie během provozu" díky pokročilé elektronice a během pohotovosti" díky použití elektroniky vyrobené v technologii Ultra-Low-Power. III. Instalace topného tělesa (obrázky na stránce 2) POZOR! Před instalací se ujistěte, že topné těleso není připojené k síti. Topné těleso se nesmí zapínat na sucho" hrozí nebezpečí popálení a poškození tepelné pojistky. POZOR! Zkontrolujte, zda v radiátoru je voda (jiné topné médium před prvním zapnutím topného tělesa! 3

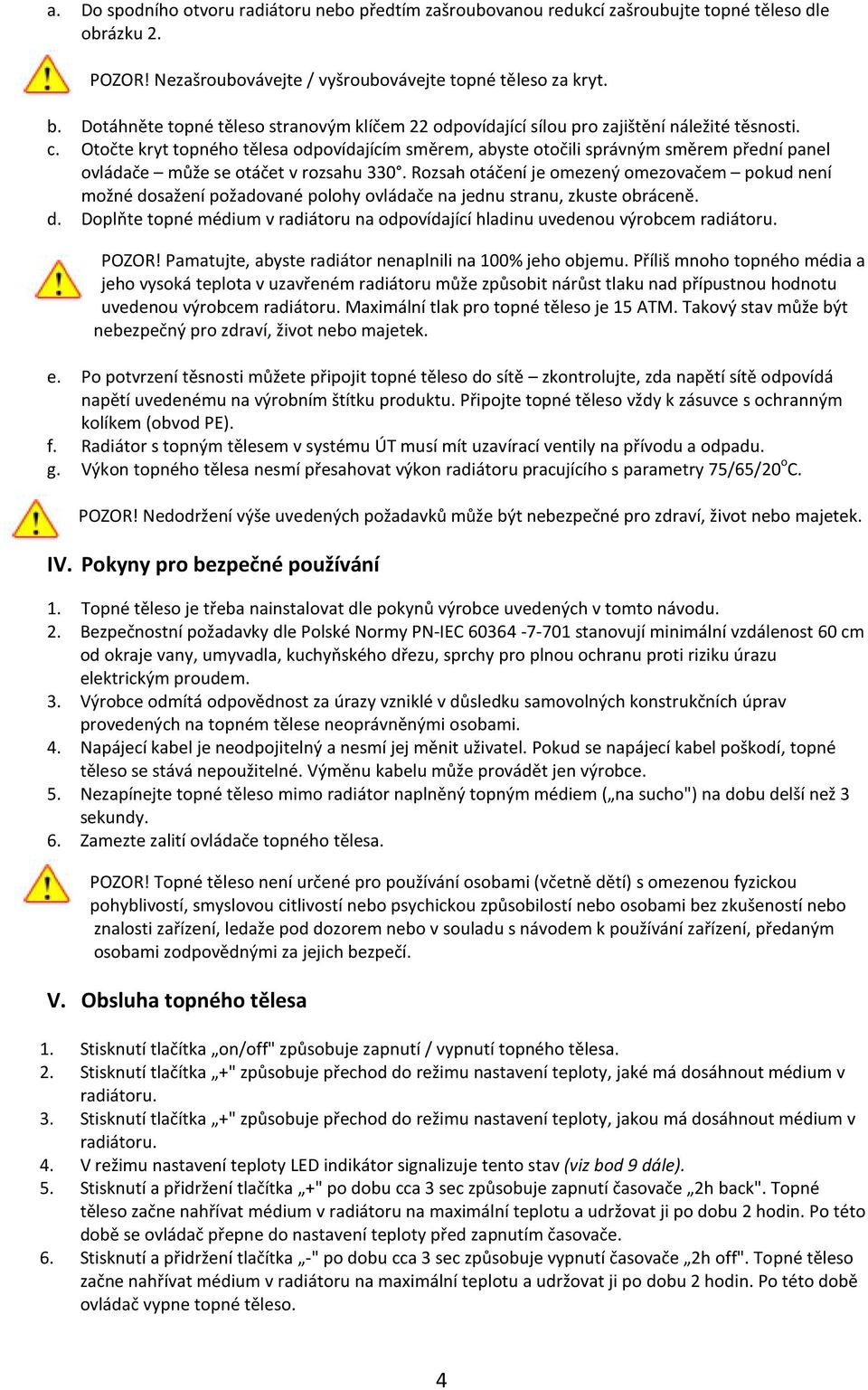

4 a. Do spodního otvoru radiátoru nebo předtím zašroubovanou redukcí zašroubujte topné těleso dle obrázku 2. POZOR! Nezašroubovávejte / vyšroubovávejte topné těleso za kryt. b. Dotáhněte topné těleso stranovým klíčem 22 odpovídající sílou pro zajištění náležité těsnosti. c. Otočte kryt topného tělesa odpovídajícím směrem, abyste otočili správným směrem přední panel ovládače může se otáčet v rozsahu 330. Rozsah otáčení je omezený omezovačem pokud není možné dosažení požadované polohy ovládače na jednu stranu, zkuste obráceně. d. Doplňte topné médium v radiátoru na odpovídající hladinu uvedenou výrobcem radiátoru. POZOR! Pamatujte, abyste radiátor nenaplnili na 100% jeho objemu. Příliš mnoho topného média a jeho vysoká teplota v uzavřeném radiátoru může způsobit nárůst tlaku nad přípustnou hodnotu uvedenou výrobcem radiátoru. Maximální tlak pro topné těleso je 15 ATM. Takový stav může být nebezpečný pro zdraví, život nebo majetek. e. Po potvrzení těsnosti můžete připojit topné těleso do sítě zkontrolujte, zda napětí sítě odpovídá napětí uvedenému na výrobním štítku produktu. Připojte topné těleso vždy k zásuvce s ochranným kolíkem (obvod PE). f. Radiátor s topným tělesem v systému ÚT musí mít uzavírací ventily na přívodu a odpadu. g. Výkon topného tělesa nesmí přesahovat výkon radiátoru pracujícího s parametry 75/65/20 o C. POZOR! Nedodržení výše uvedených požadavků může být nebezpečné pro zdraví, život nebo majetek. IV. Pokyny pro bezpečné používání 1. Topné těleso je třeba nainstalovat dle pokynů výrobce uvedených v tomto návodu. 2. Bezpečnostní požadavky dle Polské Normy PN-IEC stanovují minimální vzdálenost 60 cm od okraje vany, umyvadla, kuchyňského dřezu, sprchy pro plnou ochranu proti riziku úrazu elektrickým proudem. 3. Výrobce odmítá odpovědnost za úrazy vzniklé v důsledku samovolných konstrukčních úprav provedených na topném tělese neoprávněnými osobami. 4. Napájecí kabel je neodpojitelný a nesmí jej měnit uživatel. Pokud se napájecí kabel poškodí, topné těleso se stává nepoužitelné. Výměnu kabelu může provádět jen výrobce. 5. Nezapínejte topné těleso mimo radiátor naplněný topným médiem ( na sucho") na dobu delší než 3 sekundy. 6. Zamezte zalití ovládače topného tělesa. POZOR! Topné těleso není určené pro používání osobami (včetně dětí) s omezenou fyzickou pohyblivostí, smyslovou citlivostí nebo psychickou způsobilostí nebo osobami bez zkušeností nebo znalosti zařízení, ledaže pod dozorem nebo v souladu s návodem k používání zařízení, předaným osobami zodpovědnými za jejich bezpečí. V. Obsluha topného tělesa 1. Stisknutí tlačítka on/off" způsobuje zapnutí / vypnutí topného tělesa. 2. Stisknutí tlačítka +" způsobuje přechod do režimu nastavení teploty, jaké má dosáhnout médium v radiátoru. 3. Stisknutí tlačítka +" způsobuje přechod do režimu nastavení teploty, jakou má dosáhnout médium v radiátoru. 4. V režimu nastavení teploty LED indikátor signalizuje tento stav (viz bod 9 dále). 5. Stisknutí a přidržení tlačítka +" po dobu cca 3 sec způsobuje zapnutí časovače 2h back". Topné těleso začne nahřívat médium v radiátoru na maximální teplotu a udržovat ji po dobu 2 hodin. Po této době se ovládač přepne do nastavení teploty před zapnutím časovače. 6. Stisknutí a přidržení tlačítka -" po dobu cca 3 sec způsobuje vypnutí časovače 2h off". Topné těleso začne nahřívat médium v radiátoru na maximální teplotu a udržovat ji po dobu 2 hodin. Po této době ovládač vypne topné těleso. 4

5 7. Při vypnutém časovači Stisknutí tlačítka on/off" způsobuje zrušení nastavení časovače a vypnutí topného tělesa. 8. Funkce ANTIFREEZE. Pokud topné těleso je připojené k síti, ale je vypnuté řízení, a teplota topného média klesne pod teplotu 6 C, topné těleso se uvede do stavu, kdy bude ohřívat topné médium, aby nezamrzlo cyklicky nahřívá médium na teplotu 40 C a přechází do stavu pohotovosti. Řízení bude způsobovat nahřívaní média výše uvedeným způsobem do okamžiku, kdy teplota média přestane klesat pod hodnotu 6 C. POZOR! Aby funkce ANTIFREEZE fungovala správně, nevypínejte zástrčku ze zásuvky. Řízení topného tělesa je navrženo v technologii Ultra-Low-Power, tj. velmi nízké spotřeby energie rovněž v režimu pohotovosti 9. Vizualizace provozních režimů topného tělesa LED2, 3, 4, 5 - signalizuji úroveň nastavení nebo aktuální teploty ohřevu (příslušně 30, 40, 50, 60 o C) LED1 - signalizuje provozní režim topného tělesa (topení, nastavení, časovač, antifreeze, porucha) Stav LED indikátoru LED1 červena trvale svítí LED1 modrá trvale svítí LED2 červena trvale svítí LED1 modrá trvale svítí LED2 až 5 červená trvale ztlumená LED1 červena trvale svítí LED2 až 5 červené rozsvěcuji se LED1 červena trvale svítí LED2 až 5 červené ztlumené LED1 střídavě červena / modrá LED1 fialová trvale svítí LED1 fialová blikající Provozní stav topného tělesa Topné těleso topí na úrovní signalizované ostatními LED Funkce ANTIFREEZE Režim nastavení úrovně topení Topné těleso se nahřívá na nastavenou úroveň. Pro LED2 až 5 trvale svítící znamená dosažení postupně úrovní teploty. Po dosažení zadané teploty všechny LED svítí trvale. Topné těleso chladne, tj. nastavení teploty je nižší než aktuální teplota. Problém řízení s odečtem teploty z čidla stav alarmu Časovač 2h back" zapnutá funkce sušiče Časovač 2h off" zapnutá funkce sušiče 10. Topné těleso po obnovení napětí v síti po jeho výpadku (porucha v napájecí síti nebo vytažení zástrčky ze zásuvky) při zapnutém řízení obnovuje činnost v režimu před výpadkem napájení 11. Topné těleso je přizpůsobené ke spolupráci se standardním časovým spínačem. VI. Servisní situace V případě podezření na nesprávnou funkci topného tělesa: 1. Zkontrolujte možné stavy topného tělesa dle návodu (kapitola V bod 9). 2. Zkontrolujte, zda topné těleso je správně nainstalované a připojené k elektrické síti. 3. Zkontrolujte hladinu topného média v radiátoru (způsob jeho naplnění). V případě zjištění jiných nesrovnalostí demontujte topné těleso a obraťte se na prodejce. VII. Údržba topného tělesa POZOR! Při čištění s použitím detergentů a tekutých čisticích prostředků odpojte napájení topného tělesa. Zamezte zalití ovládače zařízení. VIII. Demontáž topného tělesa 5

6 1. Vypněte topné těleso tlačítkem a vytáhněte zástrčku ze síťové zásuvky. 2. V elektrickém radiátoru demontujte spolu s topným tělesem, otočte topným tělesem nahoru. Nemusíte vypouštět topné médium. 3. V případě radiátoru zapojeného do instalace ÚT uzavřete ventily na vstupu a výstupu. Vypusťte topné médium z radiátoru. 4. Vyšroubujte topné těleso z radiátoru s pomocí klíče 22. POZOR! Nezašroubovávejte / vyšroubovávejte topné těleso za kryt. Hrozí poškození zařízení. IX. Likvidace topného tělesa Po ukončení používání zařízení nesmí být vyhazováno do komunálního odpadu. Zařízení odevzdejte do sběrny a recyklace elektrických a elektronických zařízení. Informace o příslušných sběrnách použitých zařízení získáte u prodejce nebo u výrobce. Dodržování zásad správné likvidace chráníte životní prostředí. 6
