1 NÁVOD NA POUŽÍVÁNÍ WS 1715

2 Funkce: - Čas ovládaný rádiem s možností manuálního nastavení. - Předpověď počasí jasno - polojasno/oblačno - deštivo - přívalový déšť. - Přijímací frekvence 433MHz RF. - Až tři volitelné RF kanály s bezdrátovým tepelným senzorem. (jeden bezdrátový tepelný senzor je přiložen) - Vysílací dosah: 30 metrů (v otevřeném prostoru). - Rozsah měření: Vnitřní teplota: 0 C až +50 C Vlhkost: 30% až 90% Venkovní teplota: -50 C až +70 C - Funkce teplotního upozornění. - Paměť pro max. a min. hodnoty vlhkosti, vnitřní a venkovní teploty. - Zobrazení fáze měsíce. - Indikace vrcholu přílivu, středu a vrcholu odlivu. - Indikátor slabých baterií pro venkovní senzor pro dálkový signál. - Věčný kalendář do roku Volba zobrazení času mezi 12 nebo /24 hod. systémem. - Názvy dnů volitelné z 8 jazyků. - Volitelné zavěšení na zeď nebo postavení na stojan. - Baterie: Hlavní jednotka: stejnosměrný proud 1,5 V, velikost AA x 2 ks Jednotka tepelného senzoru : stejnosměrný proud 1,5 V, velikost AA x 2 ks - Rozměry: 175 x 82 x 25 mm

3 Vzhled hlavní jednotky Část A - LCD A1: Předpověď počasí A2: Venkovní teplota A3: Vnitřní teplota. A4: Vnitřní vlhkost A5: Ukazatel fáze měsíce a přílivu a odlivu A6: Časový displej kontrolovaný rádiem Část B - Tlačítka B1: Tlačítko MODE/SET B2: Tlačítko ALERT (Režim/Nastavení) (Pozor) B3: Tlačítko MAX/MIN B4: Tlačítko ALARM ON/OFF (Zap./Vyp. alarmu) B5: Tlačítko CHANNEL B6: Tlačítko SNOOZE/LIGHT (Kanál) (Přispání/Světlo) B7: Tlačítko -( C/ F) B8: Tlačítko +(12/24) a Hold Pa B9: Tlačítko RESET Část C - Struktura C1: Otvor pro upevnění za zeď C2: Prostor pro baterie. C3: Stojan

4 Vzhled jednotky tepelného senzoru. Jednotka tepelného senzoru D1: Venkovní teplota D2: Indikátor vysílání LED D3: Teplotní sonda D4: Tlačítko C/ F D5: Přepínač výběru kanálů D6: Tlačítko TX D7: Prostor pro baterie D8: Dvířka pro baterie. Hodiny ovládané rádiem: Po vložení nových baterií hodiny automaticky prohledají signál RF 433MHz k registraci nové jednotky tepelného senzoru. Prohledávání se zastaví po registraci nových kanálů nebo stisknutím tlačítka CHANNEL (Kanál); hodiny poté prohledají signál frekvence DCF (na LCD displeji se rozbliká symbol ). Hodiny každý den v hod. automaticky prohledají časový signál, aby nastavily přesný čas. V případě neúspěšného příjmu se vyhledávání zastaví (symbol zmizí z LCD displeje) a zopakuje se znovu v 03.00, a hod. Hodiny vyhledají časový signál manuálně, pokud podržíte po dobu 3 vteřiny tlačítko -. V případě neúspěšného příjmu se vyhledávání zastaví (symbol zmizí z LCD displeje) Při přijímání signálu DCF zastavíte vyhledávání stisknutím tlačítka -. Blikání symbolu nyní signalizuje příjem signálu DCF. Symbol se zapne jako indikace, že signál byl úspěšně přijat. Manuální nastavení času: Do režimu nastavení hodin a kalendáře se dostanete stisknutím a podržením tlačítka MODE (Režim) po dobu 3 vteřin. Pomocí tlačítek + nebo - proveďte požadované nastavení a potvrďte jej pokaždé tlačítkem MODE (Režim).

5 Nastavovací sekvence se objeví v tomto pořadí: hodina, minuty, vteřiny, rok, pořadí měsíce a dne, měsíc, den, časová zóna, jazyk dne v týdnu. Názvy dnů v týdnu lze vybrat z 8 jazyků: německy, anglicky, rusky, dánsky, holandsky, italsky, španělsky nebo francouzsky. Jazyky a jejich zkratky pro každý den v týdnu jsou uvedeny v následující tabulce: Jazyk Neděle Pondělí Úterý Středa Čtvrtek Pátek Sobota Německy, GE SO MO DI MI DO FR SA Anglicky, EN SU MO TU WE TH FR SA Rusky, RU BC NH BT CP HT NT CY Dánsky, DA SO MA TI ON TO FR LO Holandsky, NE ZO MA DI WO DO VR ZA Italsky, IT DO LU MA ME GI VE SA Španělsky, ES DO LU MA MI JU VI SA Francouzsky, FR DI LU MA ME JE VE SA Zóna se používá u zemí, které mohou přijímat signál DCF, ale jejich časová zóna se liší od německé časové zóny. Pokud je v příslušné zemi o hodinu více než v Německu, je třeba nastavit zónu na hodnotu 1. Poté se signál automaticky nastaví o jednu hodinu nad čas přijímaného signálu. Pokud neprovedete po dobu 5 vteřin žádné nastavení, režim nastavení času se automaticky zruší. Funkce buzení hodinami: Pomocí tlačítka MODE (Režim) zvolte následující zobrazení: Čas Datum/Měsíc/Den v týdnu Čas alarmu (na LCD displeji se ukáže ) Při zobrazení času alarmu podržte po dobu 3 vteřin tlačítko MODE (Režim) a vstupte do nabídky nastavení času alarmu. Pomocí tlačítek + nebo - nastavte čas alarmu. Stiskem tlačítka ALARM ON/OFF můžete alarm zapnout nebo vypnout. Pokud je alarm zapnut, na LCD displeji se objeví. Alarm buzení se na 5 minut vypne a potom začne znít znovu. Alarm buzení vypnete stiskem kteréhokoliv tlačítka. Funkce uložení maximální a minimální teploty a vlhkosti: Stiskem tlačítka MAX/MIN zobrazíte maximální vnitřní a venkovní teplotu a vlhkost. Na LCD displeji se zobrazí. Opětovným stiskem tlačítka MAX/MIN zobrazíte minimální vnitřní a venkovní teplotu a vlhkost Na LCD displeji se zobrazí. Podržením tlačítka MAX/MIN po dobu 3 vteřin se uložená maximální a minimální teplota vymaže.

6 Teploměr: Stisknutím tlačítka -( C / F) zvolte venkovní teplotu ve stupních Celsia nebo Fahrenheita. Postup registrace venkovní jednotky teplotního senzoru: Meteorologická stanice začne automaticky přijímat signál z venkovního teplotního senzoru venkovní teploty po vložení nových baterií. Po vložení baterií začne teplotní senzor automaticky vysílat signál o teplotě do meteorologické stanice. Prostor pro baterie je umístěn za zadním krytem, který odejmete odšroubováním. Pokud chcete přijímat více než jeden venkovní signál o teplotě (maximum je 3), zvolte kanál CH1, CH2 nebo CH3, abyste před vložením baterií zajistili, že každý tepelný senzor bude vysílat signál na jiném kanále. Přepínač kanálů je na zadní straně teplotního senzoru. Pokud chcete vyslat signál z meteorologické stanice manuálně, stiskněte tlačítko TX na teplotním senzoru. Jakmile meteorologická stanice údaj o teplotě obdrží, ozve se pípnutí. Zobrazení venkovní teploty: Tlačítkem CHANNEL (Kanál) zobrazíte teplotu ze 3 kanálů. Pořadí se zobrazí následovně: Stiskněte Stiskněte Stiskněte tlačítko CHANNEL tlačítko CHANNEL tlačítko CHANNEL Postupně se zobrazí tři kanály Nevyužitý kanál zrušíte manuálně podržením tlačítka CHANNEL po dobu 3 vteřin. Pokud bude přijat nový kanál, automaticky se zaregistruje. Ukazatel tendence zobrazený na LCD displeji ukazuje tendenci venkovní teploty: ukazuje, že venkovní teplota stoupá. ukazuje, že venkovní teplota je stálá. ukazuje, že venkovní teplota klesá. Pomocí tlačítka C / F na jednotce teplotního senzoru zvolte, zda má teplotní senzor zobrazovat údaje ve stupních Celsia nebo Fahrenheita.

7 Použití teplotní sondy s kabelem 1,5 m: Zasuňte zástrčku sondy na pravé straně jednotky teplotního senzoru. Kovové pouzdro dejte ven a jednotku teplotního senzoru ponechejte uvnitř, aby nedošlo ke zmrznutí baterií, pokud venkovní teplota klesne pod -20 C. Teplotní sondu používejte ke zjišťování teploty vždy, když se venkovní teplota pohybuje v následujícím rozmezí: -50 C až 0 C a +50 C až + 70 C Funkce teplotního upozornění: Pokud chcete nastavit pro teplotu, při které má dojít k upozornění, podržte tlačítko ALERT po dobu 3 vteřin. Číslice teploty se rozblikají. Pomocí tlačítek + nebo - zvolte vnitřní nebo venkovní kanál CH1, CH2 a CH3 pro funkci teplotního upozornění. Tlačítkem ALERT nastavení potvrďte. Pomocí tlačítek + nebo - nastavte horní ( ) nebo dolní ( ) limit teploty. Tlačítkem ALERT nastavení potvrďte. Funkci teplotního upozornění zapnete či vypnete tlačítkem ALERT (pokud je funkce zapnuta, na LCD displeji se objeví symbol ). Funkce předpovědi počasí: Po vložení baterií nebo podržení tlačítka HISTORY po dobu 3 vteřin se rozbliká se ikona počasí (LCD-A1). Pomocí tlačítek nebo vložte momentální počasí. Volbu potvrďte tlačítkem MODE. V předpovědi počasí je 5 různých druhů počasí. znamená Jasno. znamená Polojasno až oblačno. znamená Zataženo. znamená Deštivo znamená Přívalový déšť. Pokud je mezi předpovědí místní meteorologické stanice a předpovědí tohoto přístroje rozdíl, má předpověď místní meteorologické stanice přednost. Ukazatel tendence zobrazený na LCD ukazuje tendenci venkovní teploty.

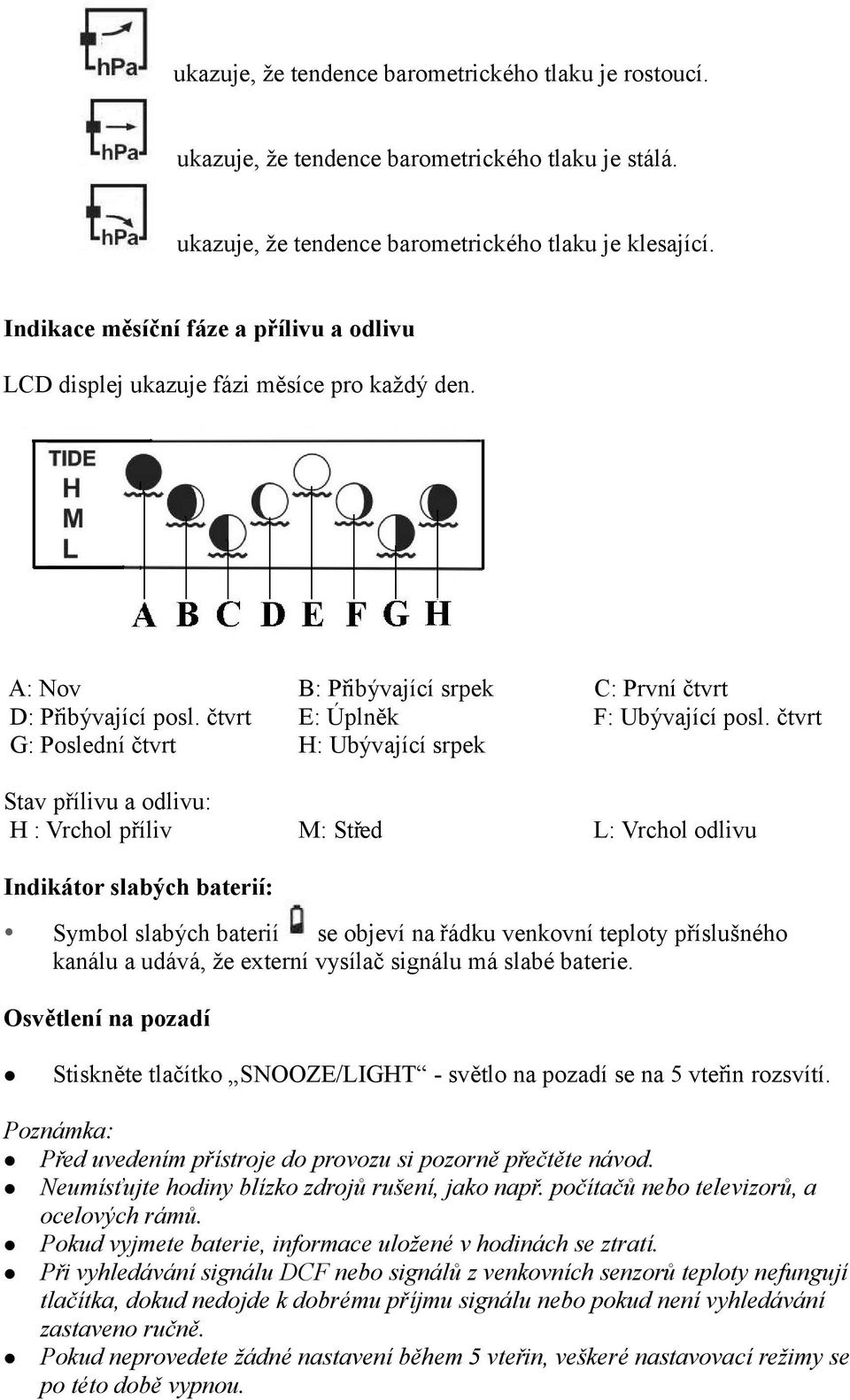

8 ukazuje, že tendence barometrického tlaku je rostoucí. ukazuje, že tendence barometrického tlaku je stálá. ukazuje, že tendence barometrického tlaku je klesající. Indikace měsíční fáze a přílivu a odlivu LCD displej ukazuje fázi měsíce pro každý den. A: Nov B: Přibývající srpek C: První čtvrt D: Přibývající posl. čtvrt E: Úplněk F: Ubývající posl. čtvrt G: Poslední čtvrt H: Ubývající srpek Stav přílivu a odlivu: H : Vrchol příliv M: Střed L: Vrchol odlivu Indikátor slabých baterií: Symbol slabých baterií se objeví na řádku venkovní teploty příslušného kanálu a udává, že externí vysílač signálu má slabé baterie. Osvětlení na pozadí Stiskněte tlačítko SNOOZE/LIGHT - světlo na pozadí se na 5 vteřin rozsvítí. Poznámka: Před uvedením přístroje do provozu si pozorně přečtěte návod. Neumísťujte hodiny blízko zdrojů rušení, jako např. počítačů nebo televizorů, a ocelových rámů. Pokud vyjmete baterie, informace uložené v hodinách se ztratí. Při vyhledávání signálu DCF nebo signálů z venkovních senzorů teploty nefungují tlačítka, dokud nedojde k dobrému příjmu signálu nebo pokud není vyhledávání zastaveno ručně. Pokud neprovedete žádné nastavení během 5 vteřin, veškeré nastavovací režimy se po této době vypnou.
