STUDIE TECHNICKÝ POPIS STUDIE HMOTOVÁ STUDIE

Transkript

1 TECHNICKÝ POPIS Dosavadní využití stavby Stávající objekt byl v minulosti využíván jako základní škola. Stávající stavba se skládá ze dvou přilehlých objektů. Hlavní část školy je podsklepená, tří-podlažní, zastřešena střechou sedlovou. Vedlejší část objektu je částečně podsklepená, jednopodlažní se střechou sedlovou a pultovou. Hlavní část objektu s učebnami je obdélníkového tvaru se základními půdorysnými rozměry 40,5/14,25 m s výškou cca 17,21 od podlahy 1.NP. Vedlejší část objektu s tělocvičnou je obdélníkového tvaru se základními půdorysnými rozměry 22,9/18,2 m s výškou cca 9,05 od podlahy 1.NP. Navrhovaný účel a kapacita stavby Navrhovaná hmotová studie řeší přestavbu stávající základní školy na domov pro seniory s kapacitou 60 míst, včetně nezbytného personálního a technického zázemí. V 1.PP bude umístěno veškeré technické a personální zázemí objektu. V 1.NP bude proveden nový bezbariérový hlavní vstup s krytou terasou, původní učebny budou rozděleny na lůžkové pokoje s koupelnami. Kabinety budou využity na kancelářské prostory domova pro seniory. Objektová část s původní tělocvičnou bude částečně zdemolována a kompletně přestavěna na dvoupodlažní lůžkovou část se společenským sálem. V 2. a 3.NP bude především lůžková část objektu se společnou jídelnou na chodbách. SO01 Přestavba ZŠ na domov pro seniory - Celková užitná plocha objektu - Zastavěná plocha objektu - původní obestavěný prostor budovy - nový obestavěný prostor budovy - počet 2-lůžkových pokojů - předpokládaný počet zaměstnanců 2253,54m2 933 m m m3 30 pokojů zaměstnanců na třísměnný provoz V rámci zpevněných ploch bude zhotovena nová příjezdová komunikace s parkovací plochou pro 9 osobních vozidel do 3,5 t. Na pozemku se nachází staré antukové hřiště, které může být využito pro výhledové rozšíření parkovacích ploch. Pod budovou bude provedena obslužná komunikace s parkovištěm pro zaměstnance s kapacitou 10 parkovacích míst do 3,5 t. V okolí stavby budou zhotoveny drobné stavby pro sportovní a relaxační odpočinek ve volné přírodě. Jedná se o zahradní dřevěný altán s krbem, malé jezírko s vodním prvkem a venkovní posilovna se stroji určenými pro seniory. HMOTOVÁ _ 1

2 PŘESTAVBA 1141 DŘEVĚNÝ ALTÁN S KRBEM 1142 ZPEVNĚNÉ PLOCHY SPORTOVNĚ RELAXAČNÍ PLOCHA JEZÍRKO S VODOTRYSKEM /1 1113/3 1113/1 1116/ / / SITUACE STAVBY 1:500 2

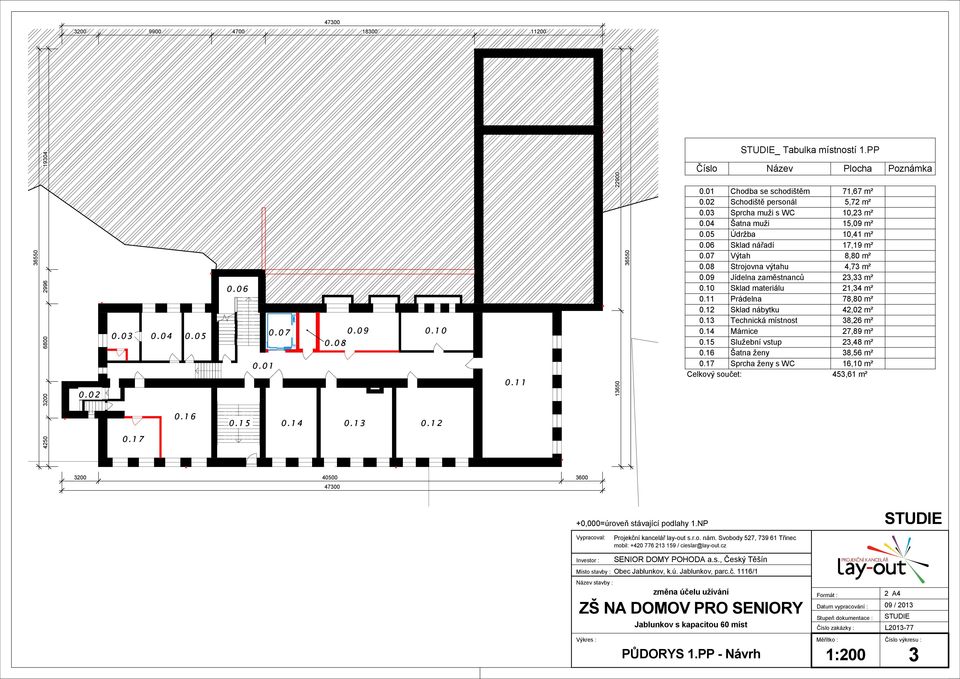

3 _ Tabulka místností 1.PP Číslo Chodba se schodištěm 0.02 Schodiště personál 0.03 Sprcha muži s WC 0.04 Šatna muži 0.05 Údržba 0.06 Sklad nářadí 0.07 Výtah 0.08 Strojovna výtahu 0.09 Jídelna zaměstnanců 0.10 Sklad materiálu 0.11 Prádelna 0.12 Sklad nábytku 0.13 Technická místnost 0.14 Márnice 0.15 Služební vstup 0.16 Šatna ženy 0.17 Sprcha ženy s WC Celkový součet: Plocha Poznámka 71,67 m² 5,72 m² 10,23 m² 15,09 m² 10,41 m² 17,19 m² 8,80 m² 4,73 m² 23,33 m² 21,34 m² 78,80 m² 42,02 m² 38,26 m² 27,89 m² 23,48 m² 38,56 m² 16,10 m² 453,61 m² Název PŮDORYS 1.PP - Návrh 1:200 3

4 _ Tabulka místností 1.NP Číslo Název Krytá terasa se vstupem Hlavní vchod s chodbou a schodištěm 1.03 WC ženy 1.04 WC muži 1.05 Společenský sál Koupelna s WC Sesterna 1.21 Kancelář 1.22 Kancelář 1.23 Schodiště personál 1.24 WC personál 1.25 Kancelář 1.26 Kancelář 1.27 Výtah 1.28 Úklidová komora Celkový součet: Plocha Poznámka 54,82 m² 200,63 m² 7,92 m² 7,92 m² 61,00 m² 22,24 m² 5,04 m² 23,26 m² 8,52 m² 23,44 m² 23,17 m² 8,70 m² 29,94 m² 22,75 m² 22,03 m² 22,44 m² 22,53 m² 23,75 m² 28,13 m² 24,53 m² 10,81 m² 4,15 m² 15,98 m² 17,22 m² 8,80 m² 4,52 m² 721,15 m² 3600 PŮDORYS 1.NP - Návrh 1:200 4

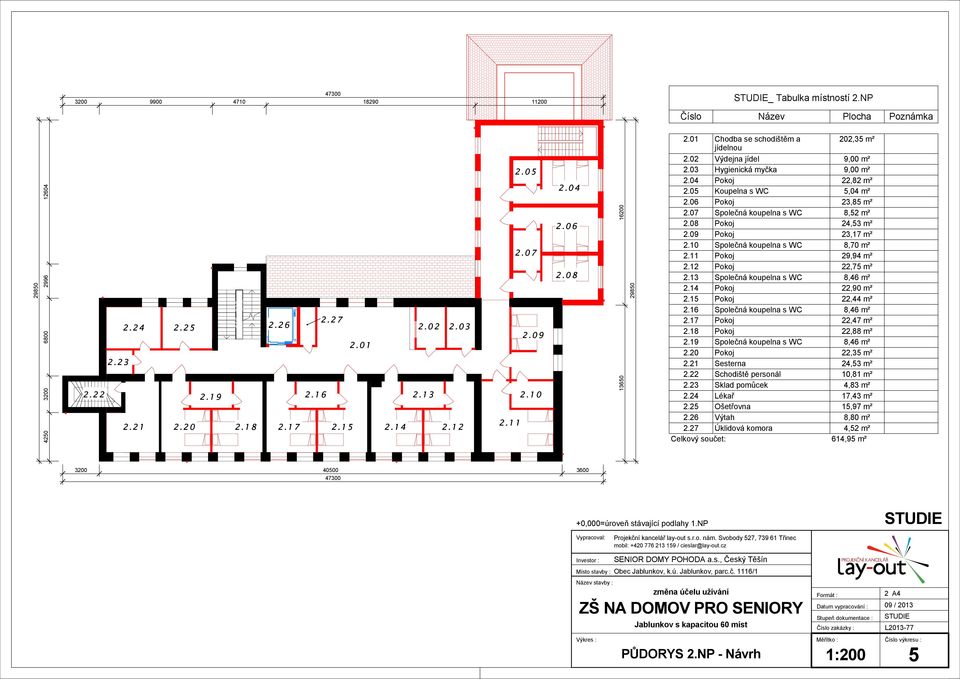

5 _ Tabulka místností 2.NP Číslo Název Chodba se schodištěm a jídelnou 2.02 Výdejna jídel 2.03 Hygienická myčka Koupelna s WC Sesterna 2.22 Schodiště personál 2.23 Sklad pomůcek 2.24 Lékař 2.25 Ošetřovna 2.26 Výtah 2.27 Úklidová komora Celkový součet: Plocha Poznámka 202,35 m² 9,00 m² 9,00 m² 22,82 m² 5,04 m² 23,85 m² 8,52 m² 24,53 m² 23,17 m² 8,70 m² 29,94 m² 22,75 m² 22,90 m² 22,44 m² 22,47 m² 22,88 m² 22,35 m² 24,53 m² 10,81 m² 4,83 m² 17,43 m² 15,97 m² 8,80 m² 4,52 m² 614,95 m² 3600 PŮDORYS 2.NP - Návrh 1:200 5

6 _ Tabulka místností 3.NP Číslo Název Plocha Chodba se schodištěm a jídelnou 3.02 Výtah 3.03 Úklidová komora 3.04 Hygienická myčka Schodiště na půdu Celkový součet: Poznámka ,29 m² 8,80 m² 4,52 m² 8,93 m² 23,17 m² 8,70 m² 29,94 m² 22,75 m² 22,90 m² 22,44 m² 22,47 m² 22,88 m² 23,05 m² 24,45 m² 10,00 m² 33,58 m² 5,61 m² 463,83 m² PŮDORYS 3.NP - Návrh 1:200 6

7 1 +17,214 SVISLÝ ŘEZ 1 1 : , ,420 SVISLÝ ŘEZ 2 1 : , ,711 +8,600 +8,020 +7,300 +4,300 +4,300 +3,850 +3,720 +0,000-0,480 +0,000-1,450-1,750-3,600 SVISLÉ ŘEZY 1,2 1:100 7
