19 LHD 62 DVB-T / 22 LHD 63 DVB-T NÁVOD K OBSLUZE

Transkript

1 LCD TELEVIZOR 19 LHD 62 DVB-T / 22 LHD 63 DVB-T NÁVOD K OBSLUZE Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.

2 Obsah CZ BEZPEČNOSTNÍ POKYNY... 2 POPIS FUNKCE TLAČÍTEK PANELU... 3 PŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ... 4 VYBEŘ ZDROJE...4 DÁLKOVÉ OVLÁDÁNÍ... 6 POPIS TLAČÍTEK DÁLKOVÉHO OVLÁDÁNÍ... 7 PRVNÍ INSTALACE... 8 TV informace... 8 TELETEXT DIGITÁLNÍ TV ODSTRAŇOVÁNÍ PROBLÉMŮ TECHNICKÉ ÚDAJE VYUŽITÍ A LIKVIDACE ODPADU LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

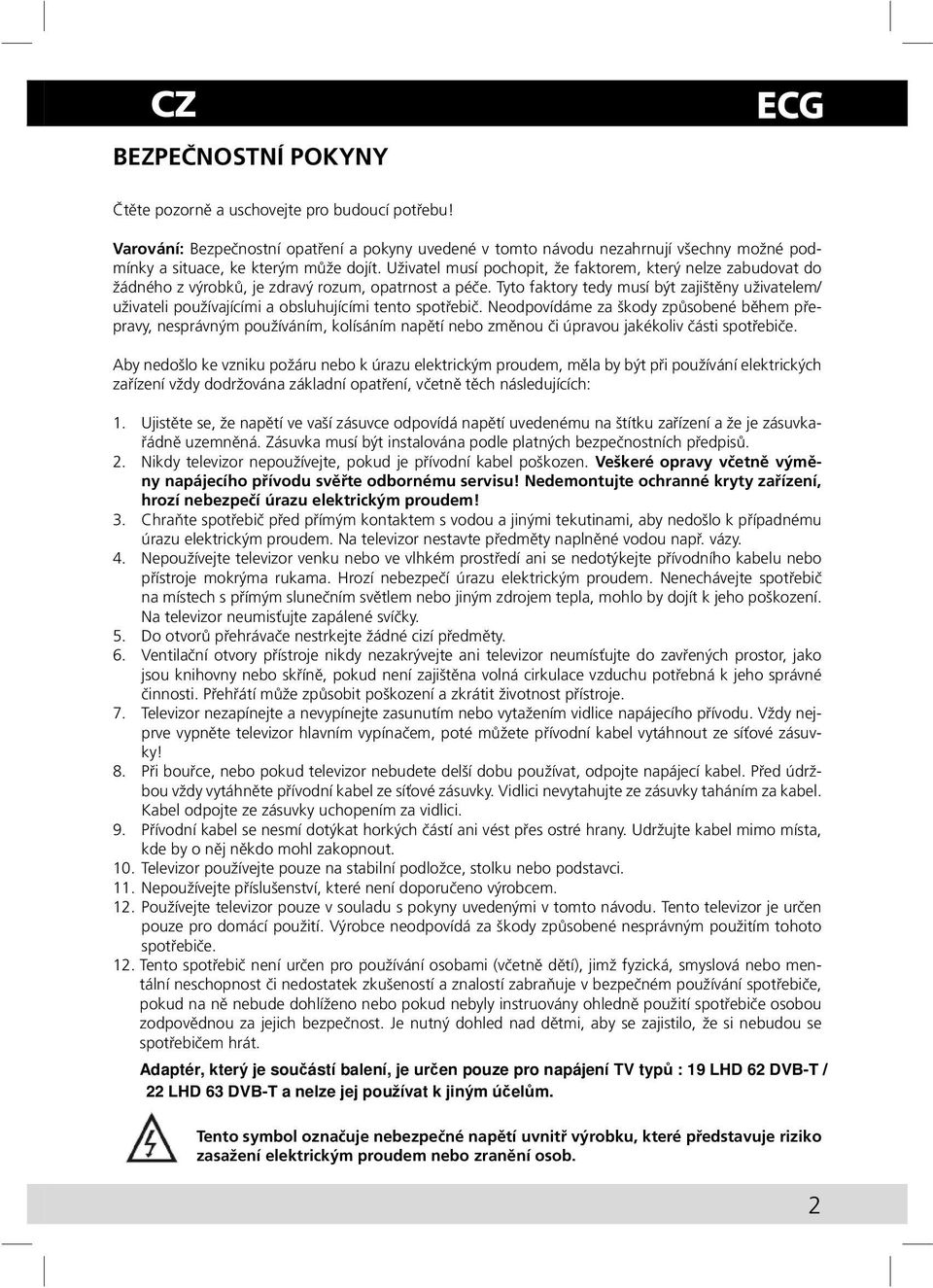

3 BEZPEČNOSTNÍ POKYNY Čtěte pozorně a uschovejte pro budoucí potřebu! Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/ uživateli používajícími a obsluhujícími tento spotřebič. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části spotřebiče. Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících: 1. Ujistěte se, že napětí ve vaší zásuvce odpovídá napětí uvedenému na štítku zařízení a že je zásuvkařádně uzemněná. Zásuvka musí být instalována podle platných bezpečnostních předpisů. 2. Nikdy televizor nepoužívejte, pokud je přívodní kabel poškozen. Veškeré opravy včetně výměny napájecího přívodu svěřte odbornému servisu! Nedemontujte ochranné kryty zařízení, hrozí nebezpečí úrazu elektrickým proudem! 3. Chraňte spotřebič před přímým kontaktem s vodou a jinými tekutinami, aby nedošlo k případnému úrazu elektrickým proudem. Na televizor nestavte předměty naplněné vodou např. vázy. 4. Nepoužívejte televizor venku nebo ve vlhkém prostředí ani se nedotýkejte přívodního kabelu nebo přístroje mokrýma rukama. Hrozí nebezpečí úrazu elektrickým proudem. Nenechávejte spotřebič na místech s přímým slunečním světlem nebo jiným zdrojem tepla, mohlo by dojít k jeho poškození. Na televizor neumisťujte zapálené svíčky. 5. Do otvorů přehrávače nestrkejte žádné cizí předměty. 6. Ventilační otvory přístroje nikdy nezakrývejte ani televizor neumísťujte do zavřených prostor, jako jsou knihovny nebo skříně, pokud není zajištěna volná cirkulace vzduchu potřebná k jeho správné činnosti. Přehřátí může způsobit poškození a zkrátit životnost přístroje. 7. Televizor nezapínejte a nevypínejte zasunutím nebo vytažením vidlice napájecího přívodu. Vždy nejprve vypněte televizor hlavním vypínačem, poté můžete přívodní kabel vytáhnout ze síťové zásuvky! 8. Při bouřce, nebo pokud televizor nebudete delší dobu používat, odpojte napájecí kabel. Před údržbou vždy vytáhněte přívodní kabel ze síťové zásuvky. Vidlici nevytahujte ze zásuvky taháním za kabel. Kabel odpojte ze zásuvky uchopením za vidlici. 9. Přívodní kabel se nesmí dotýkat horkých částí ani vést přes ostré hrany. Udržujte kabel mimo místa, kde by o něj někdo mohl zakopnout. 10. Televizor používejte pouze na stabilní podložce, stolku nebo podstavci. 11. Nepoužívejte příslušenství, které není doporučeno výrobcem. 12. Používejte televizor pouze v souladu s pokyny uvedenými v tomto návodu. Tento televizor je určen pouze pro domácí použití. Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto spotřebiče. 12. Tento spotřebič není určen pro používání osobami (včetně dětí), jimž fyzická, smyslová nebo mentální neschopnost či nedostatek zkušeností a znalostí zabraňuje v bezpečném používání spotřebiče, pokud na ně nebude dohlíženo nebo pokud nebyly instruovány ohledně použití spotřebiče osobou zodpovědnou za jejich bezpečnost. Je nutný dohled nad dětmi, aby se zajistilo, že si nebudou se spotřebičem hrát. Adaptér, který je součástí balení, je určen pouze pro napájení TV typů : 19 LHD 62 DVB-T / 22 LHD 63 DVB-T a nelze jej používat k jiným účelům. Tento symbol označuje nebezpečné napětí uvnitř výrobku, které představuje riziko zasažení elektrickým proudem nebo zranění osob. 2

4 POPIS CZ IR senzor Indikátor svítí červeně v pohotovostním režimu a zeleně při běžném provozu. FUNKCE TLAČÍTEK PANELU TV REŽIM TV/AV volba vstupního zdroje CH+ následující program CH- předchozí program VOL+ zvýšení hlasitosti VOL- snížení hlasitosti MENU vstup nebo opuštění menu POWER přepnutí mezi pohotovostním a zapnutým režimem 3

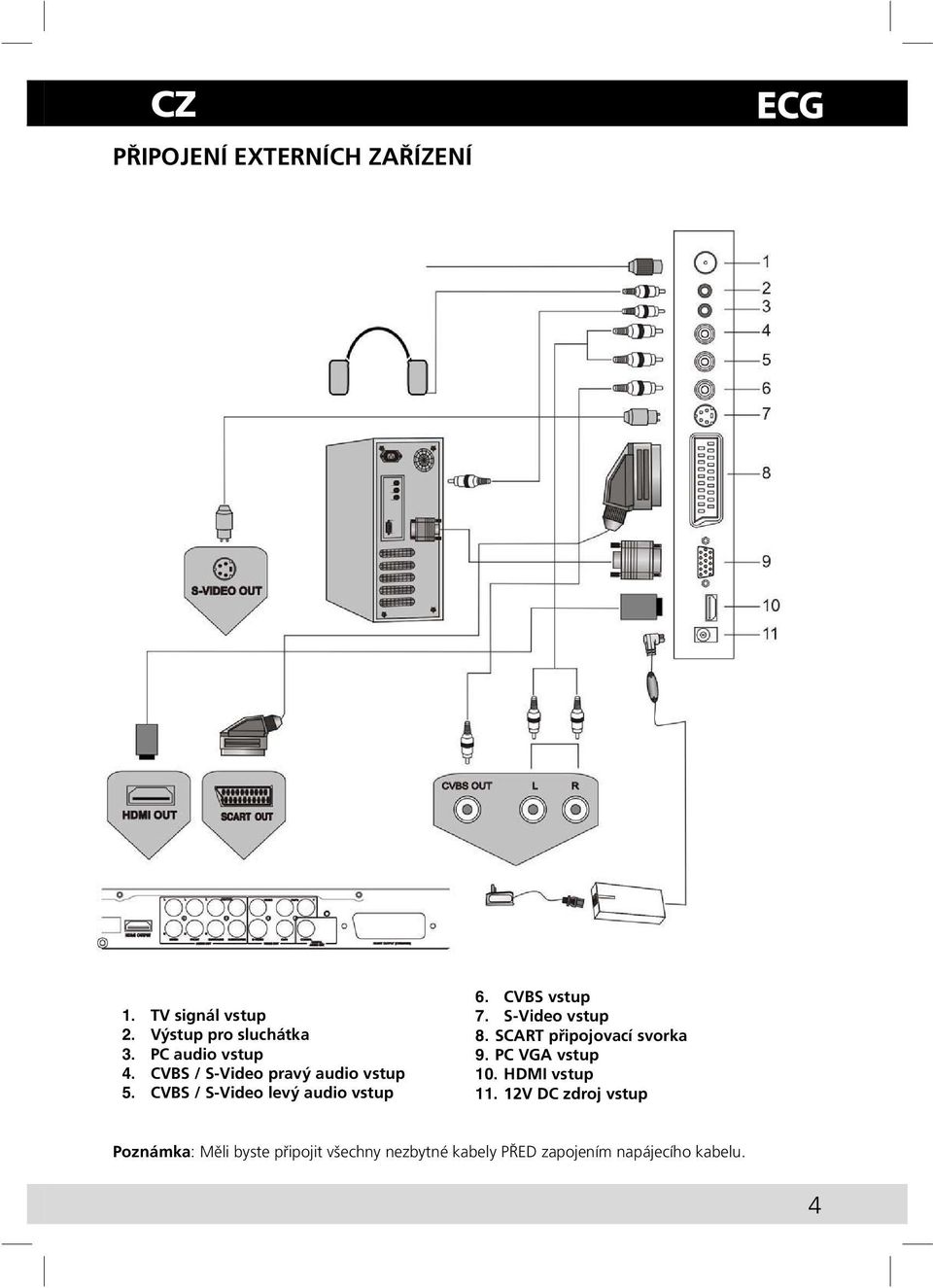

5 PŘIPOJENÍ EXTERNÍCH ZAŘÍZENÍ 1. TV signál vstup 2. Výstup pro sluchátka 3. PC audio vstup 4. CVBS / S-Video pravý audio vstup 5. CVBS / S-Video levý audio vstup 6. CVBS vstup 7. S-Video vstup 8. SCART připojovací svorka 9. PC VGA vstup 10. HDMI vstup V DC zdroj vstup Poznámka: Měli byste připojit všechny nezbytné kabely PŘED zapojením napájecího kabelu. 4

6 Zapnutí Poté co, byl televizor vhodně umístěn / upevněn na desku / zeď a byly připojeny všechny nezbytné kabely včetně napájení, stisknutím tlačítka [STANDBY] na dálkovém ovládání televizor zapněte (LED indikátor bude svítit zeleně). Výběr zdroje Můžete vybrat vstup zdroje využitím zdrojového menu. 1. Stiskněte tlačítko INPUT nebo TV/AV klávesu na pravé straně LCD televizoru pro zobrazení menu: TV SCART CVBS S-VIDEO VGA HDMI DTV Aktuální zdrojová položka je zvýrazněna. 5

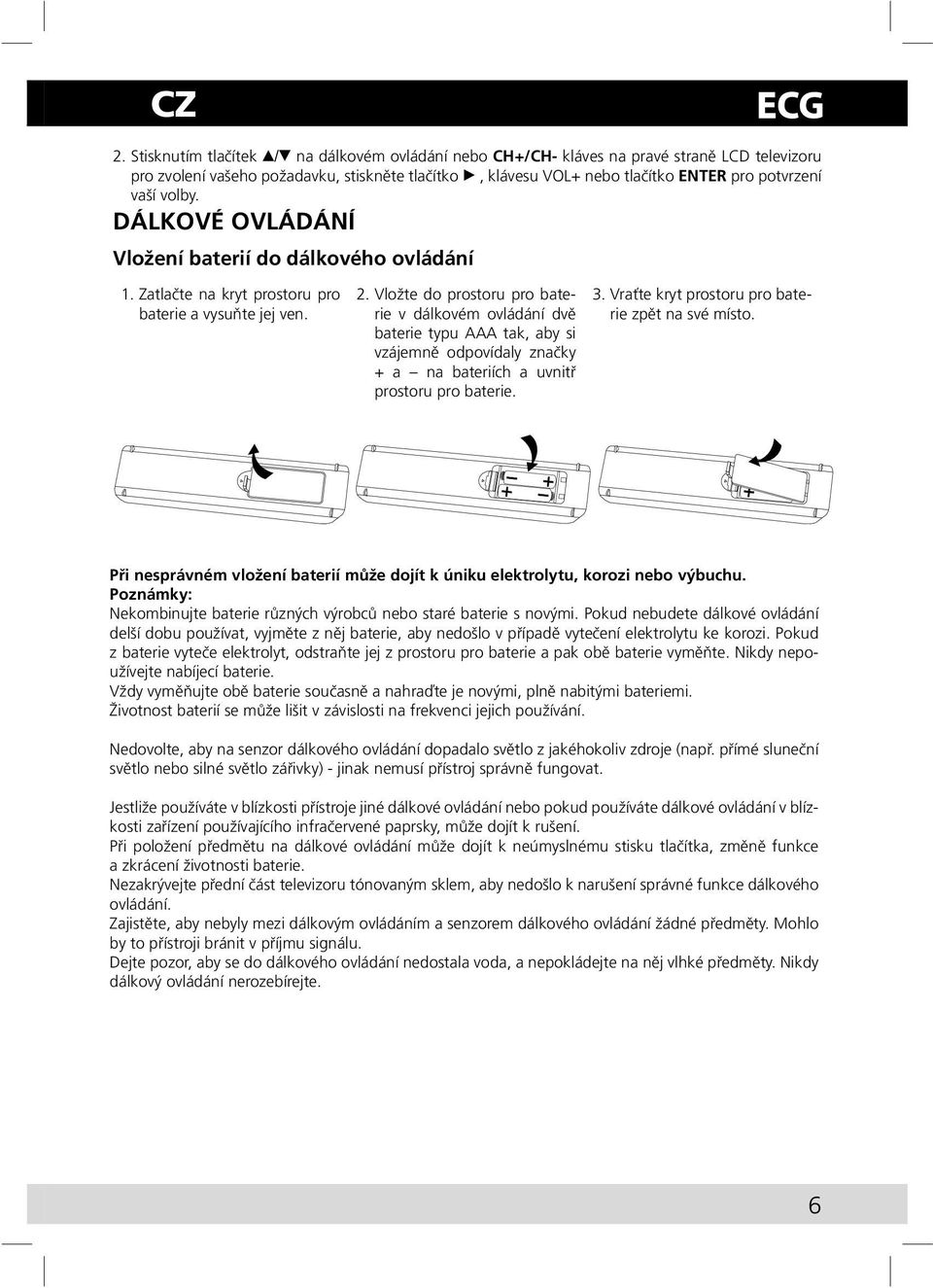

7 2. Stisknutím tlačítek / na dálkovém ovládání nebo CH+/CH- kláves na pravé straně LCD televizoru pro zvolení vašeho požadavku, stiskněte tlačítko, klávesu VOL+ nebo tlačítko ENTER pro potvrzení vaší volby. DÁLKOVÉ OVLÁDÁNÍ Vložení baterií do dálkového ovládání 1. Zatlačte na kryt prostoru pro baterie a vysuňte jej ven. 2. Vložte do prostoru pro baterie v dálkovém ovládání dvě baterie typu AAA tak, aby si vzájemně odpovídaly značky + a na bateriích a uvnitř prostoru pro baterie. 3. Vraťte kryt prostoru pro baterie zpět na své místo. Při nesprávném vložení baterií může dojít k úniku elektrolytu, korozi nebo výbuchu. Poznámky: Nekombinujte baterie různých výrobců nebo staré baterie s novými. Pokud nebudete dálkové ovládání delší dobu používat, vyjměte z něj baterie, aby nedošlo v případě vytečení elektrolytu ke korozi. Pokud z baterie vyteče elektrolyt, odstraňte jej z prostoru pro baterie a pak obě baterie vyměňte. Nikdy nepoužívejte nabíjecí baterie. Vždy vyměňujte obě baterie současně a nahraďte je novými, plně nabitými bateriemi. Životnost baterií se může lišit v závislosti na frekvenci jejich používání. Nedovolte, aby na senzor dálkového ovládání dopadalo světlo z jakéhokoliv zdroje (např. přímé sluneční světlo nebo silné světlo zářivky) - jinak nemusí přístroj správně fungovat. Jestliže používáte v blízkosti přístroje jiné dálkové ovládání nebo pokud používáte dálkové ovládání v blízkosti zařízení používajícího infračervené paprsky, může dojít k rušení. Při položení předmětu na dálkové ovládání může dojít k neúmyslnému stisku tlačítka, změně funkce a zkrácení životnosti baterie. Nezakrývejte přední část televizoru tónovaným sklem, aby nedošlo k narušení správné funkce dálkového ovládání. Zajistěte, aby nebyly mezi dálkovým ovládáním a senzorem dálkového ovládání žádné předměty. Mohlo by to přístroji bránit v příjmu signálu. Dejte pozor, aby se do dálkového ovládání nedostala voda, a nepokládejte na něj vlhké předměty. Nikdy dálkový ovládání nerozebírejte. 6

8 POPIS TLAČÍTEK DÁLKOVÉHO OVLÁDÁNÍ Režim TV a DTV CZ EJECT AUTO (Otevřít/Zavřít) 2 MUTE (Ztlumení) 3 Číselná tlačítka 4 (Přepnutí mezi předchozím a současným TV programem) 5 NICAM (Zobrazení informace o zvuku TV programu/volba kanálu zvuku NICAM) 6 CH+ (Následující kanál) 7 DISPLAY (Zobrazení informace o současném TV programu) 8 CH- (Předchozí kanál) 9 (Výběr nahoru v menu/následující TV kanál) 10 ENTER (Potvrzení) 11 (Pohyb kurzorem vpravo/nastavení vybrané položky v menu/zvýšení hlasitosti zvuku) 12 EXIT (Exit/Návrat do předchozí nabídky) 13 SMODE (Výběr režimu ekvalizéru) 14 SLEEP (Nastavit časovač spánku) 15 FAV+ (Výběr dalšího seznamu oblíbených pro digitální kanály v režimu DTV) 16 EPG (Zobrazení průvodce programy v režimu DTV) 17 LANG (Změna audio jazyka nebo zvukové stopy v režimu DTV) 18 SUBTITLE (Výběr jazyka titulků v režimu DTV) 19 REVEAL (Zobrazení skryté informace teletextu) 20 SUBPAGE (Otevření podstránky teletextu) ŽLUTÉ + MODRÉ (Výběr teletextového odkazu) 23 STANDBY (Přepnutí mezi pohotovostním a zapnutým režimem) 24 -/- - (Přepnutí režimu zadávání jedno - dvoučíslicových čísel kanálů) 25 ASPECT (Změna rozměrů obrazu v pořadí: Celá obrazovka, Zoom1, Zoom2, Auto, 4:3, 14:9, 16:9, Titulky) 26 VOL+ (Hlasitost +) 27 VOL- (Hlasitost -) 28 (Pohnout kurzorem vlevo/upravit vybranou položku v menu/snížit hlasitost zvuku) 29 (Pohnout kurzorem dolů v menu/změnit kanál) 30 LCD MENU (Otevřít/zavřít uživatelské menu) 31 PMODE (Změnit režimy obrazu v pořadí: Standardní, Osobní, Film, Sport, Jemný, Hra) 32 INPUT (Otevřít/zavřít vstupní zdroj výběrové nabídky. Použijte DTV možnost pro aktivaci DTV režimu a TV možnost pro aktivaci TV režimu.) 33 FAV- (Výběr předchozího seznamu oblíbených v režimu DTV) 34 FAV (Výběr předchozího seznamu oblíbených v režimu DTV) 35 HOLD (Zastavení teletextu na aktuální straně) 36 TEXT (Přepnutí režimu teletextu mezi Zapnutý/Smíšený/ Vypnutý) 37 SIZE (Zvětšení strany teletextu) 38 INDEX (Zobrazení strany hlavního obsahu) ZELENÉ + ČERVENÉ (Výběr teletextového odkazu) 7

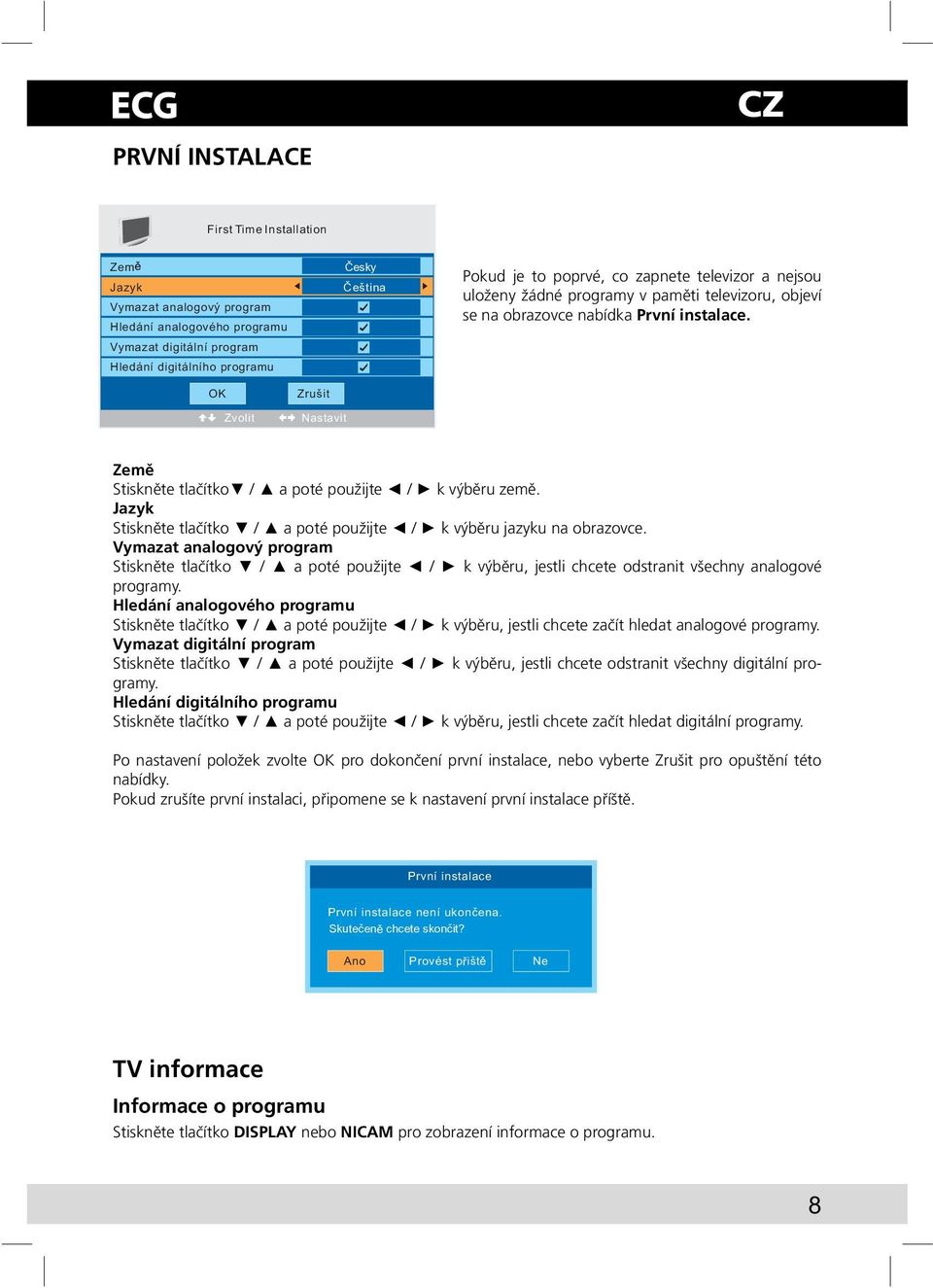

9 PRVNÍ INSTALACE Zem Jazyk Vymazat analogový program Hledání analogového programu Vymazat digitální program Hledání digitálního programu Èesky Èeðtina Pokud je to poprvé, co zapnete televizor a nejsou uloženy žádné programy v paměti televizoru, objeví se na obrazovce nabídka První instalace. Zvolit Zruðit Nastavit Země Stiskněte tlačítko / a poté použijte / k výběru země. Jazyk Stiskněte tlačítko / a poté použijte / k výběru jazyku na obrazovce. Vymazat analogový program Stiskněte tlačítko / a poté použijte / k výběru, jestli chcete odstranit všechny analogové programy. Hledání analogového programu Stiskněte tlačítko / a poté použijte / k výběru, jestli chcete začít hledat analogové programy. Vymazat digitální program Stiskněte tlačítko / a poté použijte / k výběru, jestli chcete odstranit všechny digitální programy. Hledání digitálního programu Stiskněte tlačítko / a poté použijte / k výběru, jestli chcete začít hledat digitální programy. Po nastavení položek zvolte OK pro dokončení první instalace, nebo vyberte Zrušit pro opuštění této nabídky. Pokud zrušíte první instalaci, připomene se k nastavení první instalace příště. První instalace První instalace není ukonèena. Skuteèen chcete skonèit? Ano Provést piðt Ne TV informace Informace o programu Stiskněte tlačítko DISPLAY nebo NICAM pro zobrazení informace o programu. 8

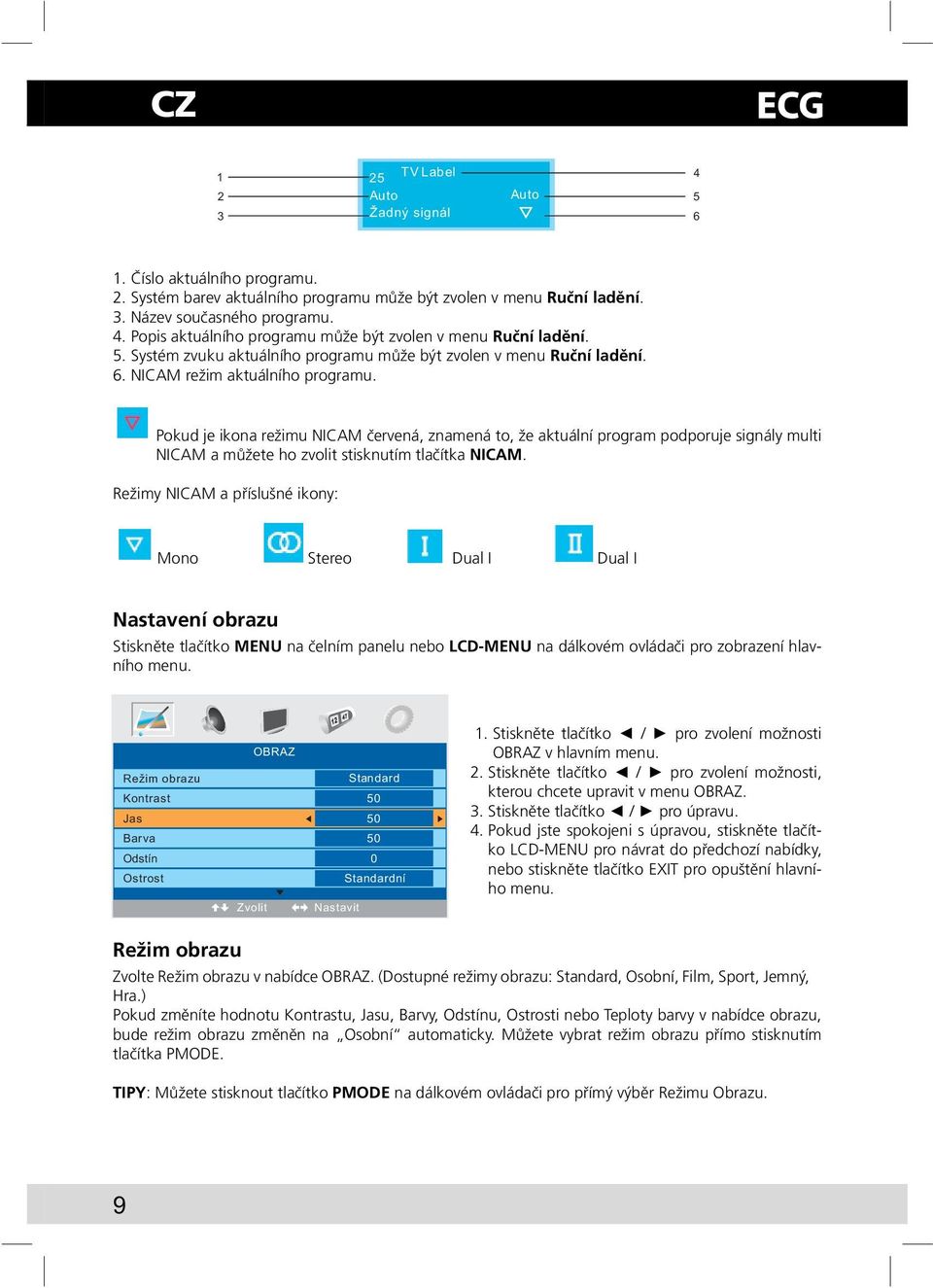

10 Þadný signál 1. Číslo aktuálního programu. 2. Systém barev aktuálního programu může být zvolen v menu Ruční ladění. 3. Název současného programu. 4. Popis aktuálního programu může být zvolen v menu Ruční ladění. 5. Systém zvuku aktuálního programu může být zvolen v menu Ruční ladění. 6. NICAM režim aktuálního programu. Pokud je ikona režimu NICAM červená, znamená to, že aktuální program podporuje signály multi NICAM a můžete ho zvolit stisknutím tlačítka NICAM. Režimy NICAM a příslušné ikony: Mono Stereo Dual I Dual I Nastavení obrazu Stiskněte tlačítko MENU na čelním panelu nebo LCD-MENU na dálkovém ovládači pro zobrazení hlavního menu. Reþim obrazu Kontrast Jas Barva Odstín Ostrost Zvolit OBRAZ Standardní Nastavit 1. Stiskněte tlačítko / pro zvolení možnosti OBRAZ v hlavním menu. 2. Stiskněte tlačítko / pro zvolení možnosti, kterou chcete upravit v menu OBRAZ. 3. Stiskněte tlačítko / pro úpravu. 4. Pokud jste spokojeni s úpravou, stiskněte tlačítko LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. Režim obrazu Zvolte Režim obrazu v nabídce OBRAZ. (Dostupné režimy obrazu: Standard, Osobní, Film, Sport, Jemný, Hra.) Pokud změníte hodnotu Kontrastu, Jasu, Barvy, Odstínu, Ostrosti nebo Teploty barvy v nabídce obrazu, bude režim obrazu změněn na Osobní automaticky. Můžete vybrat režim obrazu přímo stisknutím tlačítka PMODE. TIPY: Můžete stisknout tlačítko PMODE na dálkovém ovládači pro přímý výběr Režimu Obrazu. 9

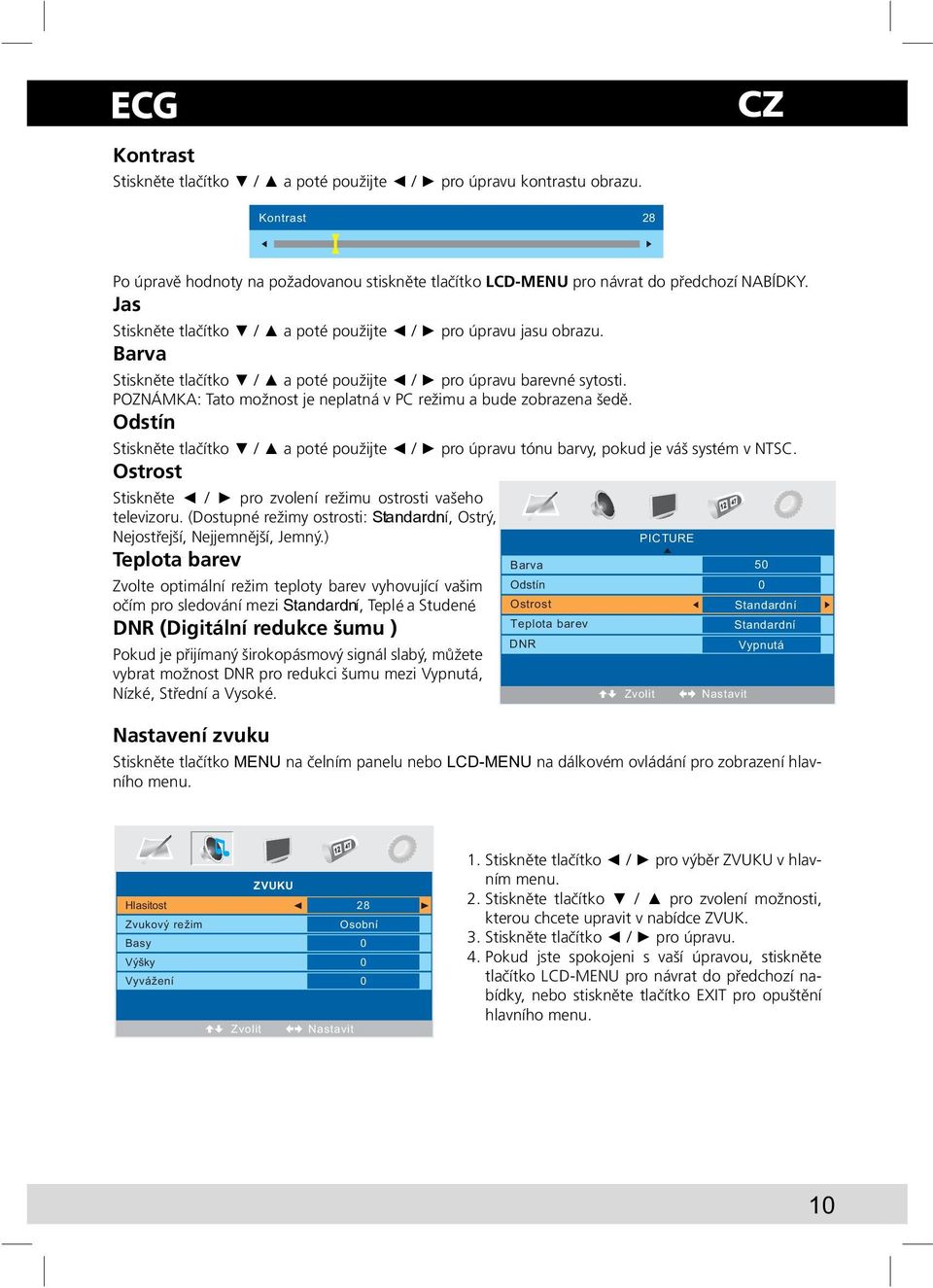

11 Kontrast Stiskněte tlačítko / a poté použijte / pro úpravu kontrastu obrazu. Kontrast Po úpravě hodnoty na požadovanou stiskněte tlačítko LCD-MENU pro návrat do předchozí NABÍDKY. Jas Stiskněte tlačítko / a poté použijte / pro úpravu jasu obrazu. Barva Stiskněte tlačítko / a poté použijte / pro úpravu barevné sytosti. POZNÁMKA: Tato možnost je neplatná v PC režimu a bude zobrazena šedě. Odstín Stiskněte tlačítko / a poté použijte / pro úpravu tónu barvy, pokud je váš systém v NTSC. Ostrost Stiskněte / pro zvolení režimu ostrosti vašeho televizoru. (Dostupné režimy ostrosti: Standardní, Ostrý, Nejostřejší, Nejjemnější, Jemný.) Teplota barev Zvolte optimální režim teploty barev vyhovující vašim očím pro sledování mezi Standardní, Tepl é a Studen é. DNR (Digitální redukce šumu ) Pokud je přijímaný širokopásmový signál slabý, můžete vybrat možnost DNR pro redukci šumu mezi Vypnutá, Nízk é, Střední a Vysok é. Nastavení zvuku Stiskněte tlačítko MENU na čelním panelu nebo LCD-MENU na dálkovém ovládání pro zobrazení hlavního menu. Barva Odstín Ostrost Teplota barev Zvolit Nastavit Standardní Standardní Vypnutá Hlasitost Zvukový režim Basy Výšky Vyvážení Zvolit ZVUKU Osobní Nastavit 1. Stiskněte tlačítko / pro výběr ZVUKU v hlavním menu. 2. Stiskněte tlačítko / pro zvolení možnosti, kterou chcete upravit v nabídce ZVUK. 3. Stiskněte tlačítko / pro úpravu. 4. Pokud jste spokojeni s vaší úpravou, stiskněte tlačítko LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. 10

12 Hlasitost Stiskněte tlačítko / a poté použijte / pro úpravu úrovně zvuku. Hlasitost Po upravení hodnoty na požadovanou stiskněte tlačítko LCD-MENU pro návrat do předchozího MENU. Zvukový režim Vyberte Režim Zvuku v menu ZVUK. (Dostupné režimy zvuku: Osobní, Hlas, Hudba, Divadlo.) Pokud změníte hodnotu Hloubky a Výšky v menu Zvuk, bude zvukový režim změněn automaticky na Osobní. Můžete vybrat zvukový režim přímo stisknutím tlačítka SMODE. TIPY: Můžete stisknout tlačítko SMODE na dálkovém ovládání pro výběr zvukového režimu přímo. Basy Stiskněte tlačítko / a poté použijte / pro zvýšení nebo snížení úrovně hlubokých zvuků. Výšky Stiskněte tlačítko / a poté použijte / pro zvýšení nebo snížení úrovně vysokých zvuků. Vyvážení Stiskněte tlačítko / a poté použijte / pro úpravu audio výstupu mezi levými a pravými reproduktory. Možnosti nastavení Stiskněte tlačítko MENU na čelním panelu nebo LCD-MENU na dálkovém ovládání pro zobrazení hlavního menu. Zem Automatické lad ní Ruèní lad ní Editace programu NASTAVENí Èesky Zvolit Nastavit 1. Stiskněte tlačítko / pro výběr NASTAVENÍ v hlavním menu. 2. Stiskněte tlačítko / pro výběr možnosti, kterou chcete upravit v menu NASTAVENÍ. 3. Stiskněte tlačítko / pro úpravu. 4. Pokud jste spokojeni s vaší úpravou, stiskněte tlačítko LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. 11

13 Země Tato možnost vám umožní výběr země. Automatické ladění CZ Tato možnost vám umožní naladění kanálů, které mohou být přijímány automaticky. Poznámka: Před zahájením Automatického ladění musíte vybrat zemi, ve které se nacházíte, výběrem možnosti Země (Country). Automatické lad ní Stiskn te tlaèítko Enter pro start. Potvdit Zp t Stiskněte klávesu ENTER pro zahájení. Hledání Konec Automatické lad ní Můžete stisknout tlačítko LCD-MENU pro zastavení automatického ladění a uzavření nabídky na obrazovce. Ruční ladění Tato možnost vám umožní provést Ruční ladění. Poznámka: Před zahájením Ručního ladění musíte vybrat zemi, ve které se nacházíte, výběrem možnosti Země. 1. Stiskněte / pro výběr Ručního ladění v nabídce NASTAVENÍ. 2. Stiskněte / pro provedení vašeho výběru, nabídka Ručního ladění se zobrazí na obrazovce. Ruèní lad ní Zvukový systém Systém barev Oznaèení programu Ruèní vyhledávání Výpnuta Zvolit Nastavit Program Číslo aktuálního programu. Stiskněte / pro výběr vyššího, nebo nižšího programu. Zvukový systém Stiskněte / pro výběr odpovídajícího systému zvuku, jako je DK, L/L, BG, I. 12

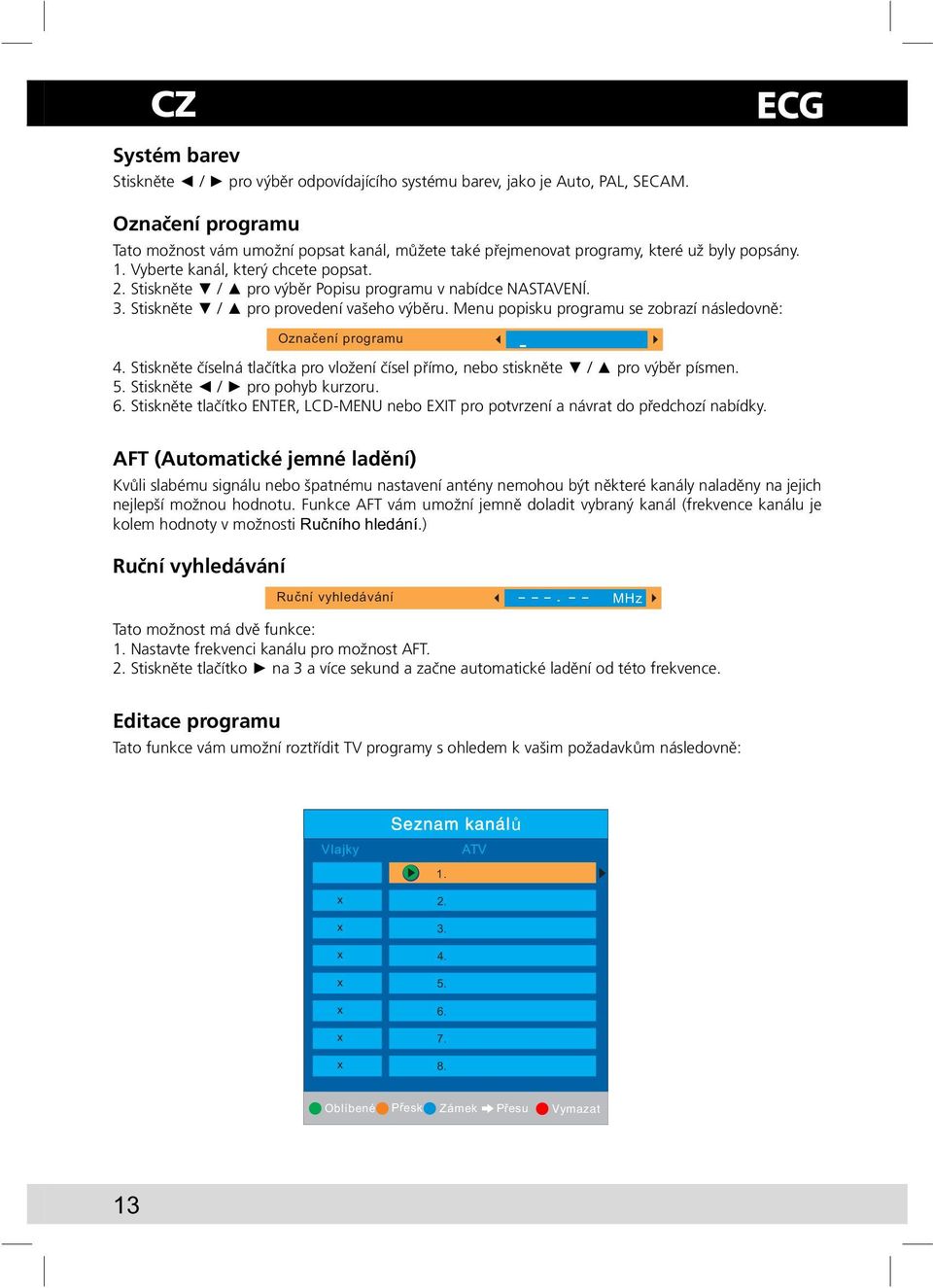

14 Systém barev Stiskněte / pro výběr odpovídajícího systému barev, jako je Auto, PAL, SECAM. Označení programu Tato možnost vám umožní popsat kanál, můžete také přejmenovat programy, které už byly popsány. 1. Vyberte kanál, který chcete popsat. 2. Stiskněte / pro výběr Popisu programu v nabídce NASTAVENÍ. 3. Stiskněte / pro provedení vašeho výběru. Menu popisku programu se zobrazí následovně: Oznaèení programu 4. Stiskněte číselná tlačítka pro vložení čísel přímo, nebo stiskněte / pro výběr písmen. 5. Stiskněte / pro pohyb kurzoru. 6. Stiskněte tlačítko ENTER, LCD-MENU nebo EXIT pro potvrzení a návrat do předchozí nabídky. AFT (Automatické jemné ladění) Kvůli slabému signálu nebo špatnému nastavení antény nemohou být některé kanály naladěny na jejich nejlepší možnou hodnotu. Funkce AFT vám umožní jemně doladit vybraný kanál (frekvence kanálu je kolem hodnoty v možnosti Ručního hledání.) Ruční vyhledávání Ruèní vyhledávání Tato možnost má dvě funkce: 1. Nastavte frekvenci kanálu pro možnost AFT. 2. Stiskněte tlačítko na 3 a více sekund a začne automatické ladění od této frekvence. Editace programu Tato funkce vám umožní roztřídit TV programy s ohledem k vašim požadavkům následovně: Vlajky Seznam kanál AT Oblíbené P esk Zámek P esu Vymazat 13

15 1. Stiskněte / pro výběr Editace programu v menu NASTAVENÍ. 2. Stiskněte / pro vstup do podnabídky, zobrazí se seznam kanálů. 3. Stiskněte / pro výběr kanálu v seznamu, který chcete uspořádat. 4. Stiskněte pro provedení vašeho výběru. 5. Stiskněte / pro výběr umístění, kam chcete umístit kanál. 6. Stiskněte pro provedení vašeho výběru. 7. Stiskněte LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte EXIT pro opuštění. VGA vstup Nabídka NASTAVENÍ VGA vstupu (pro nastavení pozice PC obrazu): CZ Pozice obrazu Automatiská synchronizace Fáze Hodiny Horizontální pozice Vertikální pozice Resetování pozice Zvolit Nastavit HDMI vstup Menu NASTAVENÍ HDMI vstupu (pro nastavení pozice HDMI obrazu): Horizontální pozice Vertikální pozice Resetování pozice Zvolit Nastavit 14

16 Èasovaè vypnutí p ed spaním Èasovaè OSD Zvolit Vte in Nastavit Možnosti menu Časovače Stiskněte tlačítko MENU na čelním panelu nebo LCD-MENU na dálkovém ovládání pro zobrazení hlavní nabídky. 1. Stiskněte tlačítko / pro výběr ČASOVAČE v hlavním menu. 2. Stiskněte tlačítko / pro výběr možnosti, kterou chcete upravit v menu ČASOVAČ. 3. Stiskněte tlačítko / pro úpravu. 4. Pokud jste spokojeni s vaší úpravou, stiskněte tlačítko LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. Časovač vypnutí p ed spaním Vyberte čas spánku pro automatické přepnutí televizoru do pohotovostního režimu. Časovač může být nastaven na 0min, 15min, 30min, 45min, 60min, 75min, 90min, 105min, 120min. Také můžete vybrat čas spánku opakovaným stisknutím tlačítka SLEEP. Časovač OSD Můžete vybrat čas, po který je zobrazena nabídka na obrazovce na: 5Sec, 10Sec, 15Sec, 20Sec, 25Sec, 30Sec. Možnosti menu funkce Stiskněte tlačítko MENU na čelním panelu nebo LCD-MENU na dálkovém ovládání pro zobrazení hlavního menu. Jazyk Velikost videa Modrá obrazovka Rodièovský zámek První instalace Resetování FUNKCE Zvolit Èeðtina Zapnutá Nastavit 1. Stiskněte tlačítko / pro výběr FUNKCÍ v hlavním menu. 2. Stiskněte tlačítko / pro výběr možnosti, kterou chcete upravit v menu FUNKCE. 3. Stiskněte tlačítko / pro úpravu. 4. Pokud jste spokojeni s vaší úpravou, stiskněte tlačítko LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. Jazyk Stiskněte / pro výběr jazyka nabídky na obrazovce. Velikost videa Tato možnost vám umožní vybrat režim zobrazení, který nejvíce odpovídá vašim sledovacím požadavkům. Poznámka: Dostupný režim polohy může být rozdílný při různých vstupních signálech. 15

17 Modrá obrazovka CZ Tato možnost vám umožní vybrat zapnout nebo vypnout modré pozadí. Pokud je zapnuté, pozadí obrazovky se změní na modré při velmi slabém nebo žádném signálu. Rodičovský zámek Stiskněte ENTER nebo tlačítko pro nastavení dětského zámku. Musíte vložit kód PIN, pokud je nastaven dětský zámek na zapnuto a výchozí kód PIN je prázdný, můžete stisknout tlačítko ENTER přímo pro vstup. kód Vymazat Vloþit Potvrdit TIPY: Superuživatelské (administrátorovo) heslo je D tský zámek D tský zámek Blokování tlaèítek Zm na kódu PIN Blokovat Hotel Zapnutá Zapnutá Zvolit Nastavit Dětský zámek Stiskněte ENTER nebo tlačítko pro nastavení dětského zámku. Blokování tlačítek Stiskněte ENTER nebo tlačítko pro nastavení zámku kláves. Změna kódu PIN Stiskněte tlačítko pro vstup do nabídky Změny kódu PIN. Starý kód PIN Novýód Vloþit op t Zm na kódu PIN Starý kód PIN Stiskněte tlačítka 0~9 pro vložení správného starého kódu PIN. Nemůžete změnit kód PIN, pokud vložíte špatný kód PIN. Nový PIN kód Zvolit Vymazat Vloþit Stiskněte tlačítka 0~9 pro zadání požadovaného nového kódu PIN. Potvrdit 16

18 Změna kódu PIN Stiskněte tlačítka 0~9 pro zadání kódu PIN, který jste vložili do nabídky Nový kód PIN znovu pro potvrzení nového kódu PIN. Hotelový zámek Stiskněte tlačítko pro vstup do nabídky Hotelového zámku. NASTAVENÍ BLOKOVÁNÍ Blokovat Hotel Vypnutá Blokováni zdroje Výchozi Zdroj Vypnutá Výchozi Prog. 1 Max Hlasitost 100 Odstranit Blokováni Zvolit Nastavit 1. Stiskněte tlačítko / pro výběr možnosti, kterou chcete upravit v menu NASTAVENÍ ZÁMKU. 2. Stiskněte tlačítko / pro úpravu. 3. Pokud jste spokojeni s vaší úpravou, stiskněte tlačítko LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. Blokovat hotel Stiskněte tlačítko / pro výběr Hotelového zámku na Zapnuto nebo Vypnuto. Blokování zdroje Stiskněte tlačítko pro vstup do menu Zdrojového zámku. TV SCART CVBS S-VIDEO VGA HDMI DVD DTV Blokování zdroje Vypnutá Vypnutá Vypnutá Vypnutá Vypnutá Vypnutá Vypnutá Vypnutá Stiskněte tlačítko / pro výběr možnosti, kterou chcete upravit v menu Blokování zdroje. Stiskněte / pro výběr zdroje na Zapnuto nebo Vypnuto. Pokud jste spokojeni s vaší úpravou, stiskněte tlačítko LCD-MENU pro návrat do předchozí nabídky, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. Výchozí zdroj Stiskněte / pro výběr výchozího zdroje z TV, SCART, CVBS, S-VIDEO, VGA, HDMI, DTV nebo DVD. Výchozí program Stiskněte / pro výběr výchozího programu v Hotelovém režimu. 17

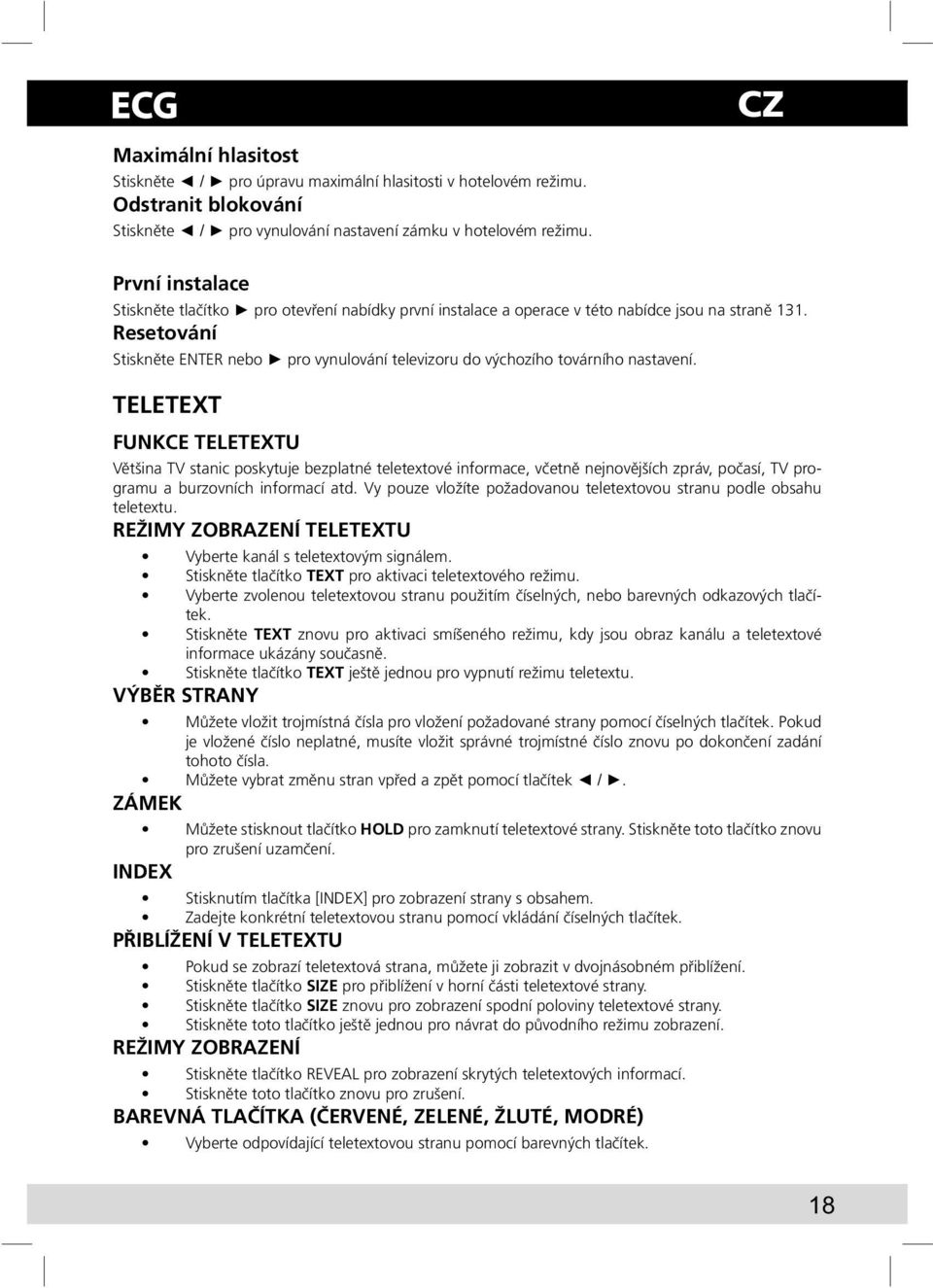

19 Maximální hlasitost Stiskněte / pro úpravu maximální hlasitosti v hotelovém režimu. Odstranit blokování Stiskněte / pro vynulování nastavení zámku v hotelovém režimu. První instalace Stiskněte tlačítko pro otevření nabídky první instalace a operace v této nabídce jsou na straně 131. Resetování Stiskněte ENTER nebo pro vynulování televizoru do výchozího továrního nastavení. TELETEXT FUNKCE TELETEXTU Většina TV stanic poskytuje bezplatné teletextové informace, včetně nejnovějších zpráv, počasí, TV programu a burzovních informací atd. Vy pouze vložíte požadovanou teletextovou stranu podle obsahu teletextu. REŽIMY ZOBRAZENÍ TELETEXTU Vyberte kanál s teletextovým signálem. Stiskněte tlačítko TEXT pro aktivaci teletextového režimu. Vyberte zvolenou teletextovou stranu použitím číselných, nebo barevných odkazových tlačítek. Stiskněte TEXT znovu pro aktivaci smíšeného režimu, kdy jsou obraz kanálu a teletextové informace ukázány současně. Stiskněte tlačítko TEXT ještě jednou pro vypnutí režimu teletextu. VÝBĚR STRANY Můžete vložit trojmístná čísla pro vložení požadované strany pomocí číselných tlačítek. Pokud je vložené číslo neplatné, musíte vložit správné trojmístné číslo znovu po dokončení zadání tohoto čísla. Můžete vybrat změnu stran vpřed a zpět pomocí tlačítek /. ZÁMEK Můžete stisknout tlačítko HOLD pro zamknutí teletextové strany. Stiskněte toto tlačítko znovu pro zrušení uzamčení. INDEX Stisknutím tlačítka [INDEX] pro zobrazení strany s obsahem. Zadejte konkrétní teletextovou stranu pomocí vkládání číselných tlačítek. PŘIBLÍŽENÍ V TELETEXTU Pokud se zobrazí teletextová strana, můžete ji zobrazit v dvojnásobném přiblížení. Stiskněte tlačítko SIZE pro přiblížení v horní části teletextové strany. Stiskněte tlačítko SIZE znovu pro zobrazení spodní poloviny teletextové strany. Stiskněte toto tlačítko ještě jednou pro návrat do původního režimu zobrazení. REŽIMY ZOBRAZENÍ Stiskněte tlačítko REVEAL pro zobrazení skrytých teletextových informací. Stiskněte toto tlačítko znovu pro zrušení. BAREVNÁ TLAČÍTKA (ČERVENÉ, ZELENÉ, ŽLUTÉ, MODRÉ) Vyberte odpovídající teletextovou stranu pomocí barevných tlačítek. 18

20 DIGITÁLNÍ TV Seznam programů Seznam kanálů Stiskněte tlačítko ENTER pro otevření Seznamu kanálů, poté stiskněte / pro výběr kanálu, který chcete sledovat BBC NEWS BBC FOUR 003. CBBC Seznam kanál Zvolit Potvrdit Seznam oblíbených Stiskněte tlačítko FAV pro otevření Seznamu oblíbených, poté stiskněte / pro výběr kanálu, který chcete sledovat. Seznam oblíbených 001. BBC NEWS BBC FOUR 003. CBBC Zvolit Potvrdit POZNÁMKY: 1. Jenom kanály, které jste vybrali do OBLÍBENÝCH v Menu Editace programů, mohou být zobrazeny v Seznamu oblíbených. 2. Můžete přepínat mezi Oblíbenými kanály pomocí tlačítek FAV-, FAV+ na dálkovém ovládání. 19

21 Hledání kanálů NASTAVENí Zem Automatické lad ní Ruèní lad ní Editace programu Èesky Zvolit Nastavit 1. Stiskněte tlačítko / pro výběr NASTAVENÍ v hlavním menu. 2. Stiskněte tlačítko / pro výběr možnosti, kterou chcete upravit v menu NASTAVENÍ. 3. Stiskněte tlačítko / pro úpravu. 4. Pokud jste spokojeni s vaší úpravou, stiskněte tlačítko LCD-MENU pro návrat do přechozího menu, nebo stiskněte tlačítko EXIT pro opuštění hlavního menu. Ruèni lad ní Kanál Spustit vyhledávání Nalezené služby Kvalita signálu Síla signálu Frekvence Zaèait Stiskněte tlačítko / pro výběr Ručního hledání, stiskněte ENTER nebo tlačítko pro nastavení Ručního ladění. Kanál Číslo aktuálního kanálu. Stiskněte / pro výběr vyššího nebo nižšího kanálu, stiskněte 0~9 pro výběr kanálu přímo. Spustit vyhledávání Pro výběr, jestli zahájit hledání na začáit/hledání/ukončeno. Nalezené služby Nalezené služby. Kvalita signálu Kvalita signálu aktuálního kanálu. Síla signálu Síla signálu aktuálního kanálu. Frekvence Frekvence aktuálního kanálu. Zvolit Potvrdit Vloþit 20

22 Editace programů Tato funkce vám umožní upravit DTV programy s ohledem na vaše požadavky následovně: Vlajky Seznam kanál D 001. BBC NEWS BBC FOUR Oblíbené Vymazat Zámek EPG Menu Stiskněte tlačítko EPG na dálkovém ovládání pro zobrazení menu Elektronického programového průvodce přímo. El. programový pr vodce Sobota 12/7 13:47 BBC ONE 14:00-15:00 BBC BBC News Stanice Akt. událost Dalsí událost 1. BBC News BBC ONE CBBC Posun Rozpis ENTER Sleduj DISPLAY Víc Tato funkce vám poskytuje detailní informace na kanálu, který umí předpovídat časy jednotlivých programů. Stiskněte tlačítko EPG pro návrat k sledování televizoru. 21

23 ODSTRAŇOVÁNÍ PROBLÉMŮ Než kontaktujete servis vyhledejte prosím příčiny problémů v následující tabulce, Příznak Černá obrazovka, vypnutý indikátor napájení. Příčina a řešení Zkontrolujte, jestli je napájecí kabel správně připojen a jestli je přístroj zapnutý. Zkontrolujte, jestli je kabel vstupu signálu správně připojen. Zkontrolujte, jestli je vstupní zařízení zapnuté. Obraz bliká, je nestabilní. Zkontrolujte, jestli je vstupní signál ve specifikaci přístroje. Zkontrolujte režim výstupu počítače: ovládací panel-displej nastavení. Pokud nastavení neodpovídá specifikaci přístroje, prosím změňte nastavení displaje. Horizontální frekvence: 30kHz 75kHz. Vertikální frekvence: 50 Hz~75Hz. Nelze zapnout. Prosím zkontrolujte správné připojení napájecího kabelu. Žádný zvuk. Prosím zkontrolujte správné připojení audio kabelu. Zkontrolujte hlasitost. Zkontrolujte, že není nic zapojeno v konektoru pro sluchátka. Příliš slabá hlasitost. Zkontrolujte hlasitost. Pokud je hlasitost stále příliš slabá, když je nastavena na maximum, zkontrolujte prosím, zda je vstupní zařízení správně nastaveno. Šumný obraz. Vstup antény je poškozen, nebo špatně připojen. Porucha dálkového ovládání. Zkontrolujte, zda jsou v dálkovém ovladači baterie. Zkontrolujte správnost vložení baterií. Nejsou překážky mezi dálkovým ovládačem a přijímacím okénkem přístroje. Zkontrolujte, jestli má přijímací okénko čistý výhled. 22

24 TECHNICKÉ ÚDAJE LCD obrazovka Velikost 19 (48 cm) / 22 (56 cm) Typ Barevná TFT Video vstup TV Video norma PAL, SECAM Audio norma BG, DK, I, L/L Počet kanálů 200 DVB-T Modulace COFDM 2K/8K QPSK,16QAM,64QAM Video systém MPEG-2 MP@ML Audio systém MPEG-1/2 layer 1,2,3 Základní funkce EPG, titulky, teletext PC-RGB Rozlišení Max. H-Frekvence 30~80 khz V-Frekvence 56~75Hz CVBS 1.0 Vp-p +/- 5% S-VIDEO S-Y 0.714Vp-p +/-: 5%; S-C: 0.286Vp-p +/-5% SCART SCART in/out YPbPr (volitelné) 480i, 480p, 576i, 576p, 720p, 1080i HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Audio vstup PC-RGB 3,5 mm jack konektor CVBS/S-VIDEO 2x RCA konektor (bílý, červený) Napájení DC DC 12V(+/-0.6V) Řízení spotřeby Režim nízké spotřeby; pohotovostní režim < 1W Reproduktory 2X2.6W (4Ω ) Rozlišní panelu x 900 pixelů / x 1050 pixelů STEREO zvuk NICAM / A2 Konektory Vstupní TV/DTV vstup 1x IEC 75 Ω PC-RGB vstup 1x D-SUB 15Pin CVBS vstup 1x RCA S-Video vstup 1x S-Video SCART 1x SCART HDMI vstup 1x HDMI S-Video/CVBS Audio vstup 2x RCA PC Audio vstup 1x 3,5 mm jack Výstupní Výstupní svorka sluchátek 1x 3,5 mm jack 23

25 VYUŽITÍ A LIKVIDACE ODPADU Balicí papír a vlnitá lepenka - odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly - do sběrných kontejnerů na plasty. Použité baterie odevzdejte prodejci nebo na místo určené obcí pro ukládání nebezpečného odpadu. LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI Výrobek odevzdejte na místo určené obcí pro ukládání odpadu (elektroodpadu) nebo do sběrných surovin. V žádném případě nefunkční výrobek nevhazujte do komunálního odpadu. Pomůžete tím chránit životní prostředí. 24

26

27 K + B K+B Progres, a. s. (dále jen K+B), IČO: Sídlo: U Expertu 91, Klíčany, okr. Praha-východ, zapsaná v Obchodním rejstříku u Městského soudu v Praze, oddíl B, vložka 2902 Označení výrobku: ZÁRUČNÍ LIST Název: Výrobní číslo: Datum prodeje: Razítko prodejny prodávajícího: Čitelný podpis prodávajícího: Vážený zákazníku, děkujeme, že jste se rozhodl zakoupit si výrobek importovaný naší firmou a že jste tak učinil po pečlivém zvážení jeho technických parametrů a účelu použití. Dovolte, abychom přispěli k vaší pozdější spokojenosti se zakoupeným výrobkem následujícími informacemi: Před prvním uvedením výrobku do provozu si pečlivě přečtěte přiložený český návod k jeho obsluze a důsledně ho dodržujte. Vámi zakoupený výrobek je určen pro běžné domácí používání. Pro profesionální použití jsou určeny výrobky specializovaných firem. Další informace vám poskytne: Infolinka K+B Tel.: (Po - Pá hod.), fax: , service@kbexpert.cz Záruční podmínky: 1) K+B odpovídá kupujícímu za to, že prodaná věc je při převzetí kupujícím ve shodě s kupní smlouvou, zejména že je bez vad. 2) Záruka se nevztahuje na vady vzniklé z důvodu opotřebení věci způsobené jejím používáním.

28 3) Záruka se nevztahuje na vady věci vzniklé z důvodu opotřebení součástí věci hlavní, resp. jejího příslušenství, způsobené jejich používáním, jako jsou např. baterie, žárovky, propojovací šňůry, síťové napájecí šňůry, konektory, zásuvky apod. 4) U věcí prodávaných za nižší cenu se záruka nevztahuje na vady, pro které byla nižší cena sjednána. 5) Záruka se nevztahuje na vady věci způsobené poruchami při mimořádných provozních podmínkách, zejména v prostředí prašném, vlhkém, mimořádně chladném či mimořádně teplém, působením chemických látek, proudovým přepětím, vlivem elektromagnetického pole, nesprávnou polarizací, nevhodným umístěním nebo jeho uložením, změnou povrchové úpravy způsobené vnějším vlivem nebo způsobené živelní pohromou. 6) Záruka se nevztahuje na vady věci způsobené úmyslným poškozením, mechanickým poškozením, neodborným uvedením do provozu, nesprávnou montáží, použitím vadných, poškozených nebo nesprávných optických, magnetických paměťových a jiných médií, zanedbanou údržbou, nesprávným čištěním, mazáním, seřizováním, zapojováním, propojováním, závadami systému, do kterého byla věc zapojena a poté provozována, nadměrným přetěžováním výkonových parametrů apod. 7) Nárok na provedení záruční opravy zaniká v případě zjištění, že věc byla opravována neautorizovaným servisem, byl sejmut ochranný kryt, byly poškozeny plomby, montážní šrouby, nebo že byly provedeny modifikace nebo adaptace k rozšíření funkcí a parametrů věci nebo její úpravy pro možnost provozu v jiné zemi, než pro kterou byla navržena, vyrobena a schválena. 8) Nárok na záruční opravu věci je možno uplatnit pouze po předložení záručního listu správně a úplně vyplněného v okamžiku prodeje a originálu dokladu o zaplacení kupní ceny věci s typovým označením výrobku, datem a místem prodeje. Na kopie záručního listu a účtenky nebo na záruční list či účtenku s chybějícími nebo později doplňovanými a měněnými údaji nebude brán zřetel. Nárok lze uplatňovat u prodejce, u kterého byl výrobek zakoupen, nebo přímo u některého z autorizovaných servisů, jejichž aktuální seznam poskytuje infolinka K+B. 9) Záruční doba počíná běžet od převzetí věci kupujícím nebo ode dne uvedení věci do provozu, pokud kupující objednal uvedení do provozu nejpozději do tří týdnů od převzetí věci a řádně a včas poskytl k provedení služby potřebnou součinnost. 10) Jde-li o vadu, kterou lze odstranit, má kupující právo, aby byla bezplatně, včas a řádně odstraněna a K+B je povinna vadu bez zbytečného odkladu odstranit, zpravidla do 30 dnů, se souhlasem kupujícího ve lhůtě dohodnuté. Není-li to vzhledem k povaze vady neúměrné, může kupující požadovat výměnu věci nebo týká-li se vada jen součástí věci, výměnu součásti. Není-li takový postup možný, může kupující žádat přiměřenou slevu z ceny věci, nebo od smlouvy odstoupit. 11) Jde-li o vadu, kterou nelze odstranit a která brání tomu, aby věc mohla být řádně užívána, jako věc bez vady, má kupující právo na výměnu věci, nebo má právo od smlouvy odstoupit. Táž práva přísluší kupujícímu, jde-li sice o vady odstranitelné, jestliže však kupující nemůže pro opětovné vyskytnutí vady po opravě, nebo pro větší počet vad, věc řádně užívat. 12) Jde-li o jiné vady neodstranitelné a nepožaduje-li výměnu věci, má kupující právo na přiměřenou slevu z ceny věci, nebo může od smlouvy odstoupit. 13) Práva z odpovědností za vady musí kupující uplatnit u K+B bez zbytečného odkladu. Právo z odpovědnosti za vady uplatní kupující v reklamačním řízení, kde písemnou formou vytkne vady, které věc má, tj. označí vadné vlastnosti, nebo popíše, jak se vada projevuje, věc předá k posouzení a současně sdělí, jaký způsob odstranění vady požaduje. Kupující je povinen neprodleně po výskytu reklamované vady přestat věc užívat, aby bylo možno co nejobjektivněji posoudit reklamovanou vadu a důvody jejího vzniku. Práva z odpovědností za vady věci, pro které platí záruční doba, zaniknou, nebyla-li uplatněna v záruční době. 14) Doba od uplatnění práva z odpovědnosti za vady až do doby, kdy kupující po skončení opravy byl povinen věc převzít, se do záruční doby nepočítá. 15) Náklady na přepravu reklamované věci z místa jejího provozování do místa uplatnění reklamace hradí kupující. Náklady záruční opravy hradí K+B. V případě zjištění, že se jedná o neoprávněnou reklamaci, hradí náklady spojené s reklamací kupující. 16) Záruční doba je 24 měsíců. Po tuto dobu odpovídá prodávající kupujícímu, že prodaná věc byla při převzetí ve shodě s kupní smlouvou. Předpokládá se, že věc-zboží je ve shodě s kupní smlouvou, jestliže: souhlasí s popisem prodávajícího a má vlastnosti spotřebního zboží, které prodávající spotřebiteli předvedl ve formě vzorku, hodí se k účelům, ke kterým se zboží tohoto druhu obvykle používá, vykazuje kvalitu a vlastnosti, které jsou obvyklé u zboží tohoto druhu a které může kupující rozumně, s ohledem na charakter spotřebního zboží, zejména vzhledem k veřejnému vyjádření v reklamě nebo na etiketách prodávajícího, výrobce nebo jeho zástupce o konkrétních vlastnostech zboží očekávat. O rozpor zboží se smlouvou se nejedná v případě, že kupující v okamžiku uzavření smlouvy o rozporu věděl nebo o něm musel vědět. 17) Rozpor s kupní smlouvou, který se projeví během 6 měsíců ode dne převzetí věci, se považuje za rozpor existující při jejím převzetí, pokud to neodporuje povaze věci, nebo pokud se neprokáže opak. 18) Nad zákonem stanovený limit (více viz bod 17) poskytuje K+B prodlouženou lhůtu, během které se považuje za rozpor existující při jejím převzetí a to: videorekordéry, DVD, radiomagnetofony, mikrovlnné trouby měsíců televizní přijímače ECG měsíců Orion (celý sortiment) měsíců Kupující prohlašuje, že kupní smlouvu uzavřel po zralé úvaze, že výše specifikovanou věc prohlédl, vyzkoušel její funkčnost, seznámil se s její obsluhou, uvedením do provozu a záručními podmínkami a že prodaná věc je při převzetí ve shodě s kupní smlouvou a že je bez vad. Podpis kupujícího: Upozornění pro prodejce: Pro případné uplatnění reklamace ještě před prodejem výrobku spotřebiteli (předprodejní záruka) požaduje firma K+B kompletní nepoužívaný výrobek v originálním nepoškozeném obalu, řádně vyplněný reklamační protokol, kopii dokladu prokazujícího převzetí výrobku prodejcem a tento záruční list. Předprodejní záruční doba na tento výrobek je jeden rok od nabytí výrobku prodejcem od dodavatele. K+B přebírá za prodejce odpovědnost za vady prodaného výrobku spotřebiteli ve výše uvedeném rozsahu za podmínek uvedených na tomto záručním listě pouze tehdy, byl-li tento výrobek prodán spotřebiteli v době trvání předprodejní záruky.

29 CZ

30 CZ

31 CZ

32 Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku. Výhradní zastoupení značky ECG pro ČR a SR: K+B Progres, a.s. U Expertu Klíčany Česká republika tel.: ; fax: ECG@kbexpert.cz zelená linka: ZStudio 2008
