Řešení KUHN. COMBILINER - Inovační secí kombinace SECÍ KOMBINACE KUHN TAK, JAK JE POTŘEBUJETE!

Transkript

1 Řešení KUHN COMBILINER - Inovační secí kombinace SECÍ KOMBINACE KUHN TAK, JAK JE POTŘEBUJETE!

2 Secí kombinace COMBILINER Secí kombinace se stroji KUHN můžete kombinovat tak, jak se vám to líbí! Secí kombinace KUHN sestavíte volně na stavebnicovém principu! Se všemi přednostmi pro větší úsporu času a zvýšení produktivity: VYSOCE VYKONNÁ řešení pro konvenční postupy a postupy bez pluhu: UNIVERZÁLNÍ řešení pro vynikající pracovní výsledek: PRECIZNÍ řešení s mechanickým nebo pneumatickým výsevem. PRECIZNÍ řešení pro mechanický výsev (strany 3-4) UNIVERZÁLNÍ řešení (strany 7-8) CULTISOIL Kultivátor-kypřič - úzké radlice pro jílovité půdy - široké radlice pro hlinité a písčité půdy CD - CDM EL HRB/HR Pasivní kombinace NOVINKA - se nebo 3 řadami silných prutů - vlečná urovnávací lišta CROSS BOARD Účinné pruty Pruty konstruované pro perfektní zapravení rostlinných zbytků Půdní frézy S pracovním záběrem 3,00 až 4,00 m. - FRÉZA S ROTOREM / CULTITILLER / ROTOR S HROTY - Převod v provedeních Duplex nebo Multiplex y Válce Rotační brány S pracovním záběrem 3,00 až 6,00 m. - V pevném nebo sklopném provedení - Standardní hroty nebo hroty OPTIMIX - Převod v provedeních Duplex nebo Multiplex Zubový packer válec PK, maxipacker, packliner: vhodný válec pro každý typ půdy. Packer PK Maxipacker Packliner

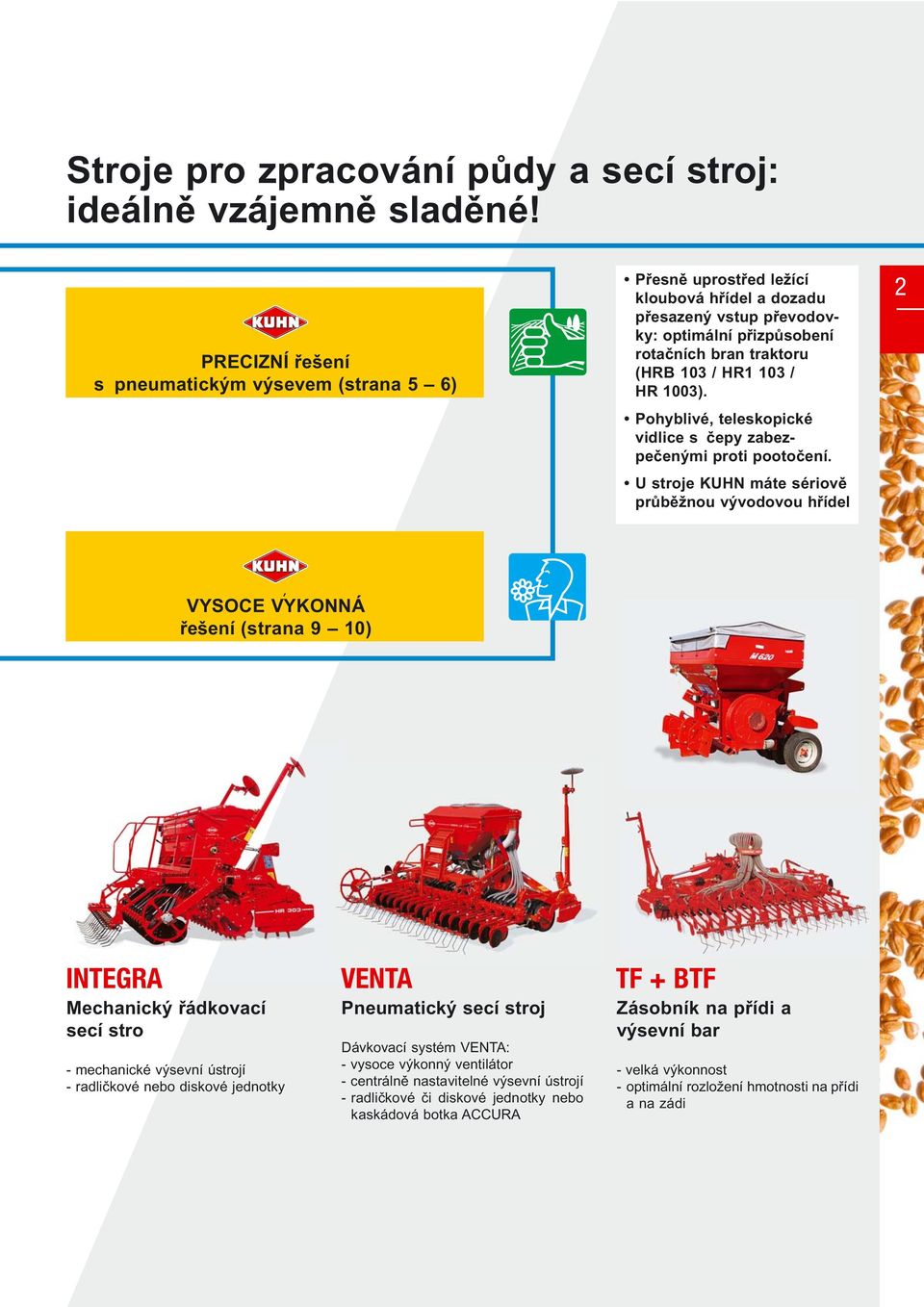

3 Stroje pro zpracování půdy a secí stroj: ideálně vzájemně sladěné! PRECIZNÍ řešení s pneumatickým výsevem (strana 5 6) Přesně uprostřed ležící kloubová hřídel a dozadu přesazený vstup převodovky: optimální přizpůsobení rotačních bran traktoru (HRB 03 / HR 03 / HR 003). Pohyblivé, teleskopické vidlice s čepy zabezpečenými proti pootočení. U stroje KUHN máte sériově průběžnou vývodovou hřídel VYSOCE VYKONNÁ řešení (strana 9 0) INTEGRA VENTA TF + BTF Mechanický řádkovací secí stro - mechanické výsevní ústrojí - radličkové nebo diskové jednotky Pneumatický secí stroj Dávkovací systém VENTA: - vysoce výkonný ventilátor - centrálně nastavitelné výsevní ústrojí - radličkové či diskové jednotky nebo kaskádová botka ACCURA Zásobník na přídi a výsevní bar - velká výkonnost - optimální rozložení hmotnosti na přídi a na zádi

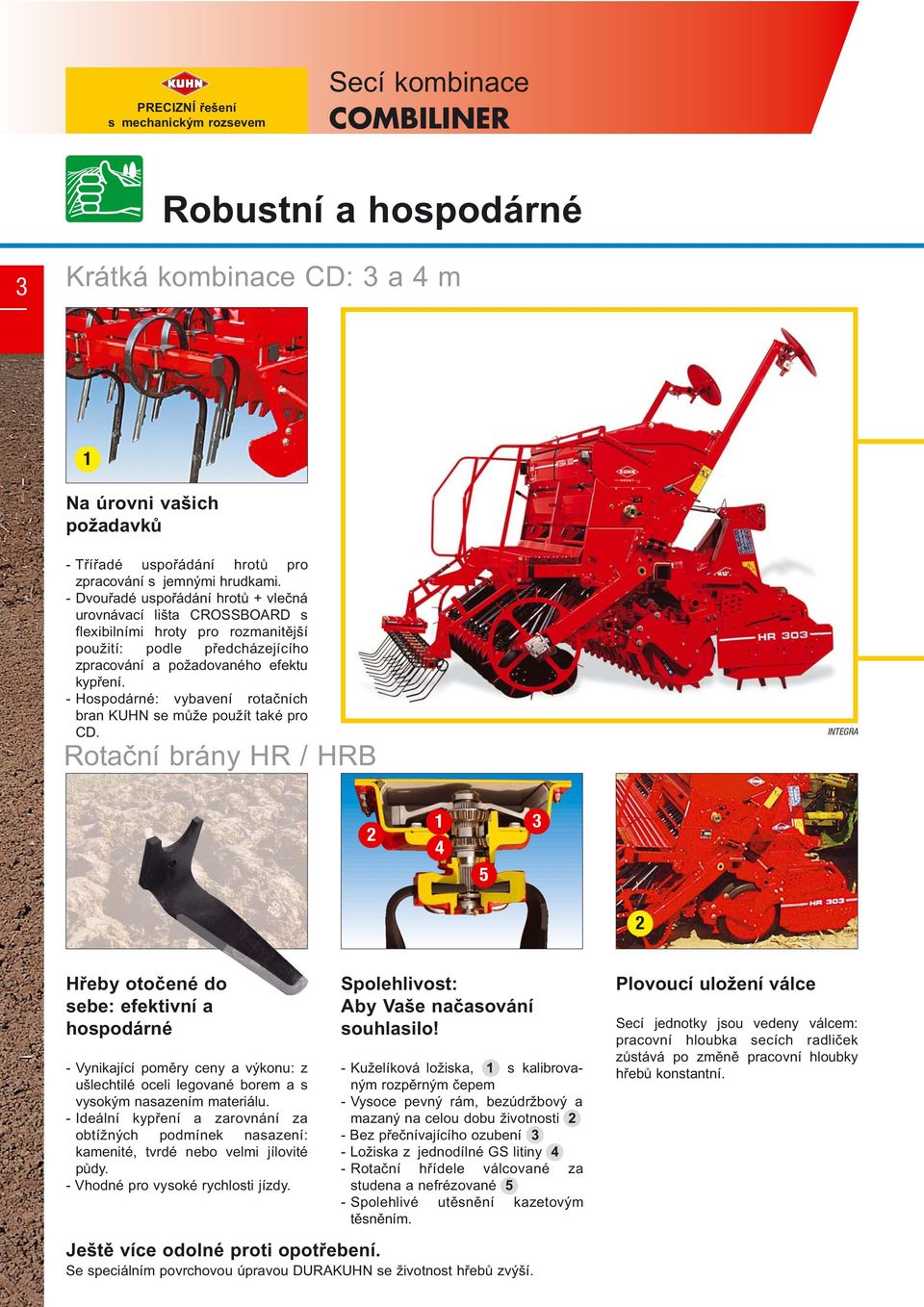

4 PRECIZNÍ řešení s mechanickým rozsevem Secí kombinace COMBILINER Robustní a hospodárné 3 Krátká kombinace CD: 3 a 4 m Na úrovni vašich požadavků - Třířadé uspořádání hrotů pro zpracování s jemnými hrudkami. - Dvouřadé uspořádání hrotů + vlečná urovnávací lišta CROSSBOARD s flexibilními hroty pro rozmanitější použití: podle předcházejícího zpracování a požadovaného efektu kypření. - Hospodárné: vybavení rotačních bran KUHN se může použít také pro CD. Rotační brány HR / HRB INTEGRA Hřeby otočené do sebe: efektivní a hospodárné - Vynikající poměry ceny a výkonu: z ušlechtilé oceli legované borem a s vysokým nasazením materiálu. - Ideální kypření a zarovnání za obtížných podmínek nasazení: kamenité, tvrdé nebo velmi jílovité půdy. - Vhodné pro vysoké rychlosti jízdy. Spolehlivost: Aby Vaše načasování souhlasilo! - Kuželíková ložiska, s kalibrovaným rozpěrným čepem - Vysoce pevný rám, bezúdržbový a mazaný na celou dobu životnosti - Bez přečnívajícího ozubení 3 - Ložiska z jednodílné GS litiny 4 - Rotační hřídele válcované za studena a nefrézované 5 - Spolehlivé utěsnění kazetovým těsněním. Ještě více odolné proti opotřebení. Se speciálním povrchovou úpravou DURAKUHN se životnost hřebů zvýší. Plovoucí uložení válce Secí jednotky jsou vedeny válcem: pracovní hloubka secích radliček zůstává po změně pracovní hloubky hřebů konstantní.

5 PRECIZNOST JE TRUMF Příklad pro COMBILINER: CD.300 nebo HR + INTEGRA Mechanický secí stroj: INTEGRA (3 a 4 m) 4 CD HR HECTOR se stará za vás - Indikace rychlosti jízdy / plochy - Automatické přepínání kolejových řádků - Poplašná funkce: rozložení / otáčky ventilátoru / prázdný stav zásobníku. Mechanické výsevní ústrojí: preciznost - S principem otočných dávkovacích lopatek se dodrží konstantní dávkovací množství také na svahu a na nerovných půdách u všech druhů osiva a při všech rychlostech jízdy. - Velmi precizní nastavení pomocí kola pro jemné dávkování. - Rozmanitost nasazení: dávkovací množství plynule přestavitelné od,5 do 450 kg/ha pomocí šestistupňové převodovky: není zapotřebí přestavovat ozubená kola. Radličkové nebo diskové jednotky Diskové jednotky u vysoké koncentrace slámy, rostlinných zbytků a u lepivých půd. Radličková jednotka - Nízké náklady na údržbu - Díky velké vzdálenosti mezi oběma řadami se za všech podmínek nasazení dosáhne perfektní pracovní výsledek. - Díky přestavení spodního dorazu se zlepší kontrola pracovní hloubky

6 PRECIZNÍ řešení s pneumatickým rozsevem Secí kombinace COMBILINER Pro silné rostliny a neplýtvání osivem 5 Rotační brány HR / HRB PRECIZNOST JE TRUMF Příklad pro COMBILINER: HR VENTA ACCURA PACKLINER připraví secí lůžko - Pro lepší dodržování hloubky setí - Pro precizní zpětné zpevnění a plynulý vývoj rostlin - Pro setí s vysokou rychlostí při velmi tichém chodu secích prvků. Plovoucí uložení výsevních jednotek - Výsevní bar je veden rovnoměrně. Je dodržena rovnoměrná hloubka setí nezávisle na pracovní hloubce rotačních bran. - Nepřenášejí se nárazy z rotačních bran na secí stroj. Platí to zejména při vysokých rychlostech a u kamenitých půd. Centrální výsevní ústrojí: jednoduché a precizní - K zabránění chyb a pro usnadnění práce se výsevní ústrojí nastavuje centrálně pomocí kliky. - Rozmanitost použití: od,5 do 450 kg / ha. - Nízké zůstatkové množství v zásobníku osiva. Plynulé přestavení množství pomocí MDC Dávkovací množství lze přestavit v krocích 5, 0 nebo 5 % v max. rozsahu přestavení +/- 60 %. Pro seřízení výsevu je zapotřebí jedna jediná pracovní operace. Připravené pro precizní zemědělství: Přestavení množství MDC je kompatibilní s různými terminály pro Precision Farming.

7 Pneumatický secí stroj VENTA Kaskádová secí jednotka ACCURA : snížení množství osiva až o 5 % Novinka uznávaná experty 3 NOVINKA Odvzdušňovač oddělí proud vzduchu od osiva. Osivo padá do secího žlábku, aniž by odskočilo zpět. Osivo klouže v řadě dolů do dna žlábku. 3 Radlice má větší stabilitu, kontakt mezi osivem a půdou je lepší: díky vyššímu tlaku jednotky a případně dodatečné agregaci opěrné patky nebo vodícího a přítlačného válečku. Pro větší bezpečnost při setí: V případě ucpání odvedete odvzdušňovač případně osivo nouzovým východem na zem. 6 Použití různých stupňů třídění - žlutý pro řepku - černý pro pšenici, ječmen - zelený pro hrách, bob obecný Jemné pokládání je šetrné k osivu a povrchu stroje. Nejdůležitější část preciznosti VENTA Centrální dávkovací orgán stanoví množství osiva Takto stanovené množství osiva se vede do injektoru a tam se přidá dmýchací vzduch 3 Směs vzduchu/osiva stoupá do okružního rozvodu. 4 Tato směs se rovnoměrně rozloží v rozdělovací hlavě a poté se dostane do radlic. Vodicí a přítlačný válec - Vedení: radlice se přizpůsobí nerovnoměrnostem půdy. - Osivo se přitlačí a rovnoměrně vyklíčí. Vláčení osiva síťovými branami Hydraulické přestavení tlaku radlic Nastavení je ještě preciznější: výsev můžete během jízdy přizpůsobit nejobtížnějším půdám. - Hřeby Z: na lehkých nebo středně těžkých půdách - Zahnuté hřeby: na těžkých půdách nebo ve spojení s válcem PACKLINER.

8 UNIVERZÁLNÍ do všech podmínek Secí kombinace COMBILINER Od orby až po bezorebné zpracování 7 Kypření půdy Zpracování půdy v hloubce ornice s kultivátorem-kypřičem CULTISOIL Pomocí tohoto kultivátoru-kypřiče na přídi se půda vlnitě zvedne a rozbije. Výsledek: organický materiál se nezahrabe, nevytváří se mazlavé vrstvy. Symetrická radlička zajišťuje rovnoměrné zpracování po celé pracovní šířce. Úprava seťového lože S půdní frézou KUHN a hroty CULTITILLER - Díky speciálnímu postavení hrotů si tento stroj nejlépe poradí dokonce i s velkým množstvím rostlinných zbytků a na tvrdých půdách. - Zadní kryty jsou přestavitelné a mohou se tak nastavit podle podmínek nasazení a množství rostlinných zbytků. Rotační brány s hroty OPTIMIX Tento hřeb má zvláštní tvar, je pevně upnut, takže se může bez problémů používat v tvrdých půdách a půdách s velkým množstvím rostlinných zbytků. Robustní koncepce Legendární spolehlivost a žádná údržba: - Závěsná hlava a závěsné zařízení jsou robustní a dimenzované na vysoký tažný výkon. - Díky vysoce legovanému materiálu jsou hroty odolné proti nárazům a opotřebení.

9 VŠEUMĚL A ŠIKULA Příklad pro KOMBINACI: CULTISOIL + HR 03 + VENTA LC Radličková nebo disková výsevní jednotka? cm 33 cm 7 cm 3 Disková botka - Pro výsev do půd se zbytky slámy nebo mulče. - Nižší příkon. - V suchých nebo vlhkých půdách diskové jednotky jsou vždy zdařilý kompromis, protože jsou samočisticí. Radličkové botky se přizpůsobí - V třířadém uspořádání a velkým rozestupem 33 cm mezi jednotkama nedochází k ucpání v důsledku nashromáždění rostlinných zbytků, zabrání se tzv. shrabovacímu efektu na velmi hrudkovitých půdách. - S omezovačem hloubky se rostlinné zbytky odvádějí ještě lépe. - Dobré pracovní vlastnosti u kamenitých půd. Specialisté pro setí do mulče a pro minimalizaci: Pro minimální zpracování půdy Fastliner jako nesený nebo tažený stroj Přítlačná a zamačkávací kolečka Přesné nastavení a dodržení hloubky setí zajistí opěrná kolečka. V případě velkého množství rostlinných zbytků přitlačí válec osivo a zajistí tak vyklíčení silných a zdravých rostlin. VÍCE INFORMACÍ NA: Průvodce minimalizací bezplatně dostupný na požádání na u: info@kuhnsa.com Půda se zpracovává po celé pracovní šířce stroje, optimální pokládání osiva s diskovýma výsevníma jednotkama uložených na paralelogramu s přítlakem od 50 do 70 kg na každou jednotku. Pro přímý výsev stroje s označením SD Přední řezací disky předchystávají seťové lůžko jednotlivě pro každou výsevní jednotku. Tato technologie je vhodná jak pro přímý výsev do strniště tak do nezpracované půdy se zelení nebo bez zeleně nebo pro setí do mulče. FASTLINER : Ì ÂÒÌ Â Ë ÔappleˈÂÔÌ Â ÒÂflÎÍË SD en semis direct

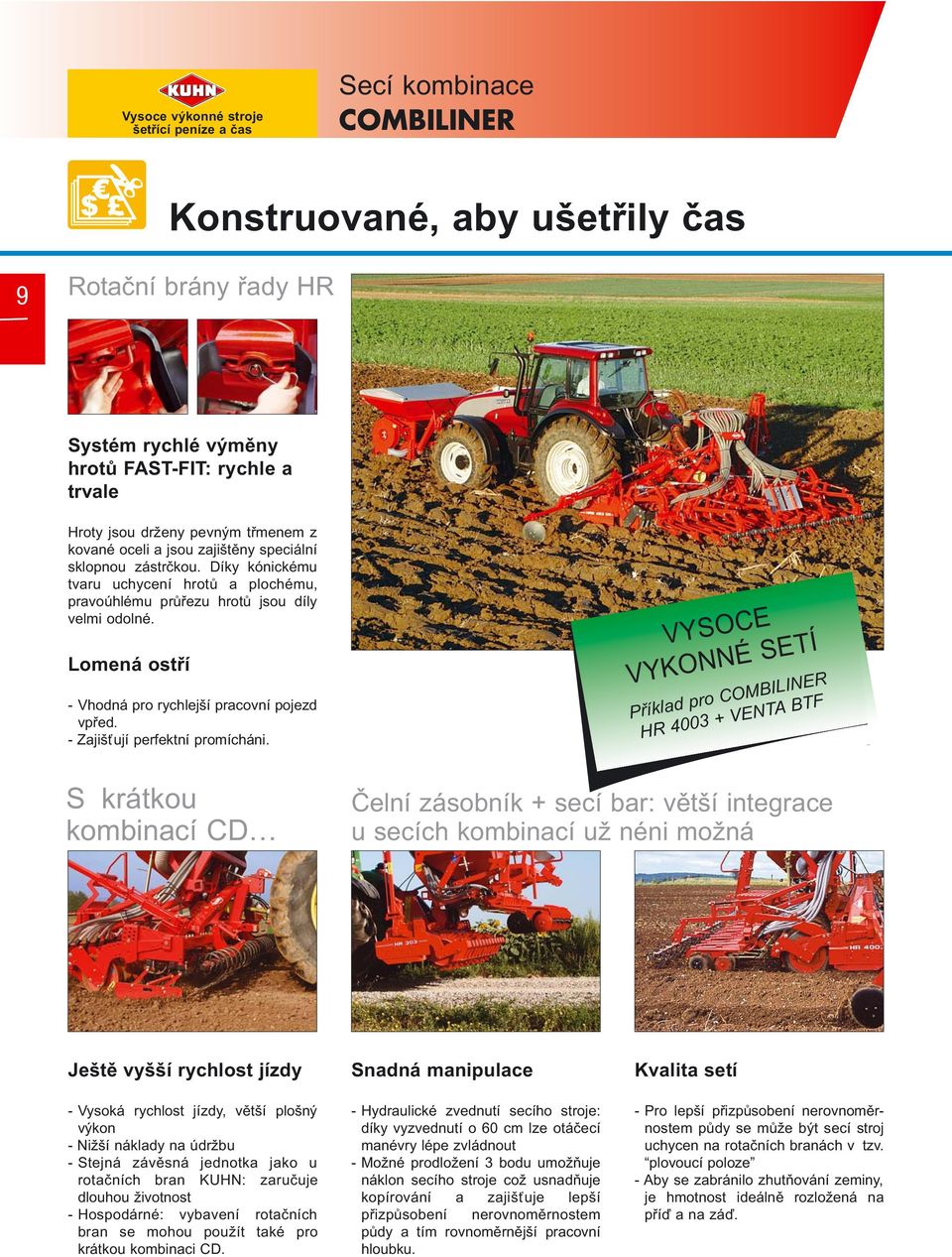

10 Vysoce výkonné stroje šetřící peníze a čas Secí kombinace COMBILINER Konstruované, aby ušetřily čas 9 Rotační brány řady HR Systém rychlé výměny hrotů FAST-FIT: rychle a trvale Hroty jsou drženy pevným třmenem z kované oceli a jsou zajištěny speciální sklopnou zástrčkou. Díky kónickému tvaru uchycení hrotů a plochému, pravoúhlému průřezu hrotů jsou díly velmi odolné. Lomená ostří - Vhodná pro rychlejší pracovní pojezd vpřed. - Zajišťují perfektní promícháni. VYSOCE VYKONNÉ SETÍ Příklad pro COMBILINER HR VENTA BTF S krátkou kombinací CD Čelní zásobník + secí bar: větší integrace u secích kombinací už néni možná Ještě vyšší rychlost jízdy - Vysoká rychlost jízdy, větší plošný výkon - Nižší náklady na údržbu - Stejná závěsná jednotka jako u rotačních bran KUHN: zaručuje dlouhou životnost - Hospodárné: vybavení rotačních bran se mohou použít také pro krátkou kombinaci CD. Snadná manipulace - Hydraulické zvednutí secího stroje: díky vyzvednutí o 60 cm lze otáčecí manévry lépe zvládnout - Možné prodložení 3 bodu umožňuje náklon secího stroje což usnadňuje kopírování a zajišťuje lepší přizpůsobení nerovnoměrnostem půdy a tím rovnoměrnější pracovní hloubku. Kvalita setí - Pro lepší přizpůsobení nerovnoměrnostem půdy se může být secí stroj uchycen na rotačních branách v tzv. plovoucí poloze - Aby se zabránilo zhutňování zeminy, je hmotnost ideálně rozložená na příď a na záď.

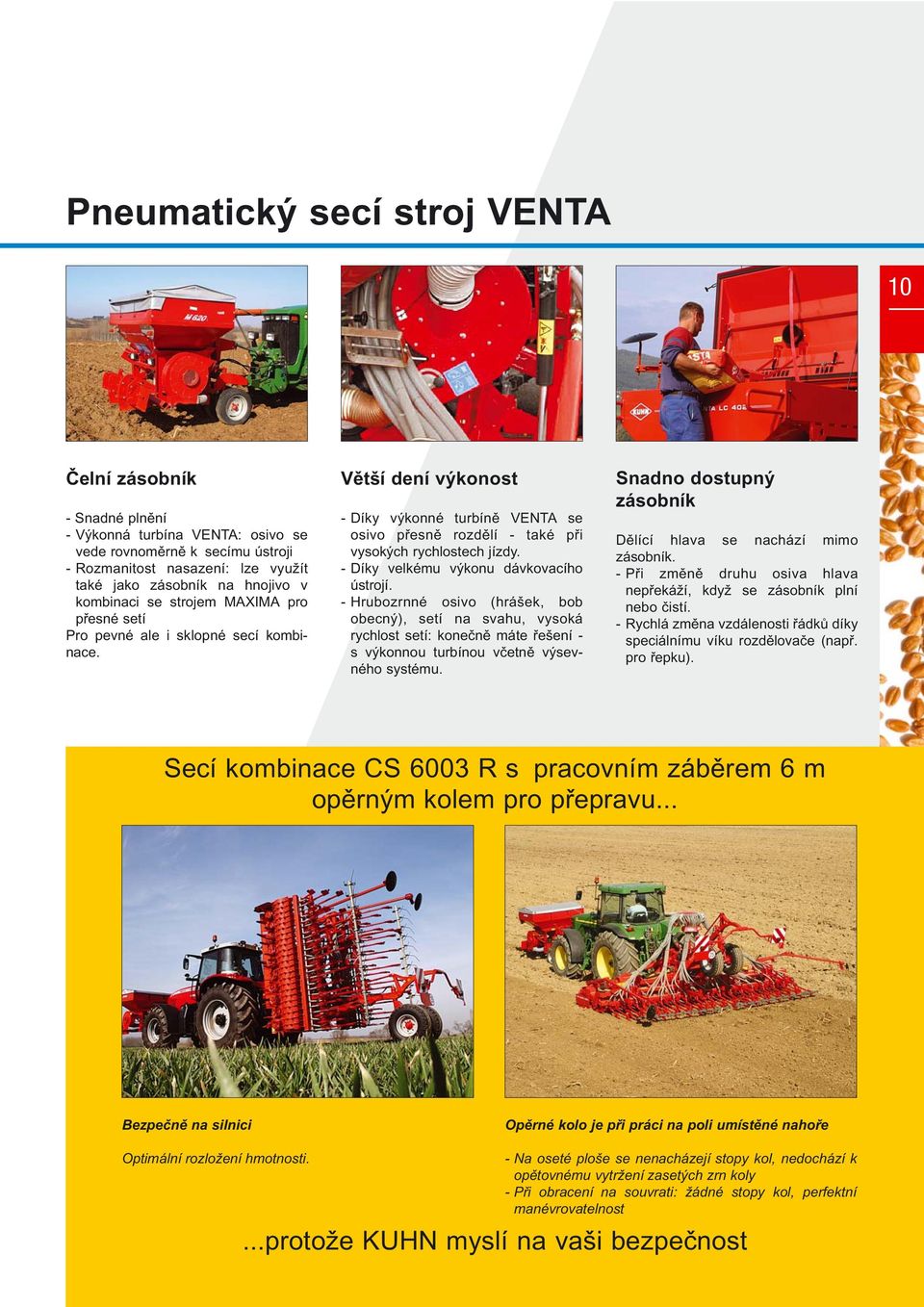

11 Pneumatický secí stroj VENTA 0 Čelní zásobník - Snadné plnění - Výkonná turbína VENTA: osivo se vede rovnoměrně k secímu ústroji - Rozmanitost nasazení: lze využít také jako zásobník na hnojivo v kombinaci se strojem MAXIMA pro přesné setí Pro pevné ale i sklopné secí kombinace. Větší dení výkonost - Díky výkonné turbíně VENTA se osivo přesně rozdělí - také při vysokých rychlostech jízdy. - Díky velkému výkonu dávkovacího ústrojí. - Hrubozrnné osivo (hrášek, bob obecný), setí na svahu, vysoká rychlost setí: konečně máte řešení - s výkonnou turbínou včetně výsevného systému. Snadno dostupný zásobník Dělící hlava se nachází mimo zásobník. - Při změně druhu osiva hlava nepřekáží, když se zásobník plní nebo čistí. - Rychlá změna vzdálenosti řádků díky speciálnímu víku rozdělovače (např. pro řepku). Secí kombinace CS 6003 R s pracovním záběrem 6 m opěrným kolem pro přepravu... Bezpečně na silnici Opěrné kolo je při práci na poli umístěné nahoře Optimální rozložení hmotnosti. - Na oseté ploše se nenacházejí stopy kol, nedochází k opětovnému vytržení zasetých zrn koly - Při obracení na souvrati: žádné stopy kol, perfektní manévrovatelnost...protože KUHN myslí na vaši bezpečnost

12 Sestavte si Vaši vlastní kombinaci PEVNÉ PROVEDENÍ 3 m 4 m 3 m 3,5 m 4 m 4,5 m 3 m 4 m 4,5 m Půdní fréza EL 0 Půdní fréza EL 4 Půdní fréza EL 0 Rotační brány HRB 0 Rotační brány HRB 03 Rotační brány HR03 Rotační brány HR 003 Krátká kombinace CD CULTISOIL kultivátor-kypřič s rotačními bránami KUHN a packer válcem nebo maxipacker válcem nebo s EL 0/4/0 INTEGRA VENTA LC - AL TF + BTF (Venta LC) (Venta LC) TF + BTFR SKLOPNÉ PROVEDNÍ 4 m 4,5 m 5 m 6 m Sklopné rotační brány HRB 03 R HR 003 R Stroje pro přesné setí ZASTOUPENÍ - V zemích Evropské unie odpovídají naše produkty ES-směrnici o strojích; v ostatních zemích jsou dodávána podle předpisů zde platných, a to s požadovanými bezpečnostními zařízeními.pro jasnější vyobrazení byla příp. mnohá ochranná zařízení odejmuta. Musí však za každých okolností zůstat bezpečnostní poloze, podle bezpečnostních pokynů uvedených v Návodu k montáži a provozu. Vyhrazujeme si změny, které slouží vylepšení. Zařízení a vybavení, které jsou představeny v tomto prospektu, mohou být chráněny minimálně jedním patentem a nebo registrované značky. Naši obchodní partneři Pneumatický stroj PLANTER pro přesné setí KUHN vám nabízí řešení pro setbu s přihlédnutím k vašim požadavkům na: REDUKCI NÁKLADŮ MNOHALETÉ ZKUŠENOSTI KOMFORT / KVALITU ŽIVOTA AGROTEC, a.s. Tel: Fax: KUHN S.A. - F Saverne Cedex info@kuhnsa.com PORADENSTVÍ VŽDY NA BLÍZKU ZÁKAZNÍKŮM CS 6003 R Pneumatický stroj MAXIMA pro přesné setí AGROTEC a.s., pobočka Litomyšl, tel./fax: pobočka Králíky, tel.: pobočka Šumperk, tel.: pobočka Olomouc, tel.: Jarec Fr. Lanžhot, tel.: Knoflíček Lad. Šardice, tel.: AGRIMA Žatec s.r.o., tel.: AGROSERVIS Záměl, s.r.o., tel./fax: ALS AGRO a.s., Sedlnice, tel.: ARBO, spol. s r.o., Klatovy, tel.: GARNEA a.s., Neplachov, tel./fax: KVARTO, spol. s r.o., Bystřice u Benešova, tel./fax: P & L, spol. s r.o., Biskupice, tel.: RANK CAR Slaný, tel./fax: UN-COM, spol. s r.o., Radvánovice, tel.: Váňa Vl. Jihlava, tel.: ZZN Pelhřimov, tel.: ZENZA Znojmo, a.s., tel.: ZZN POMORAVÍ a.s., Hodonín, tel.: ZZN Polabí a.s., Kolín, tel.: ZENA a.s., Mladá Boleslav, tel.: SPOLEHLIVOST / SERVIS Za účelem ochrany životního prostredí, je tento prospekt vytištěn na papír neobsahující chlór. Printed in France CZ KUHN 007
