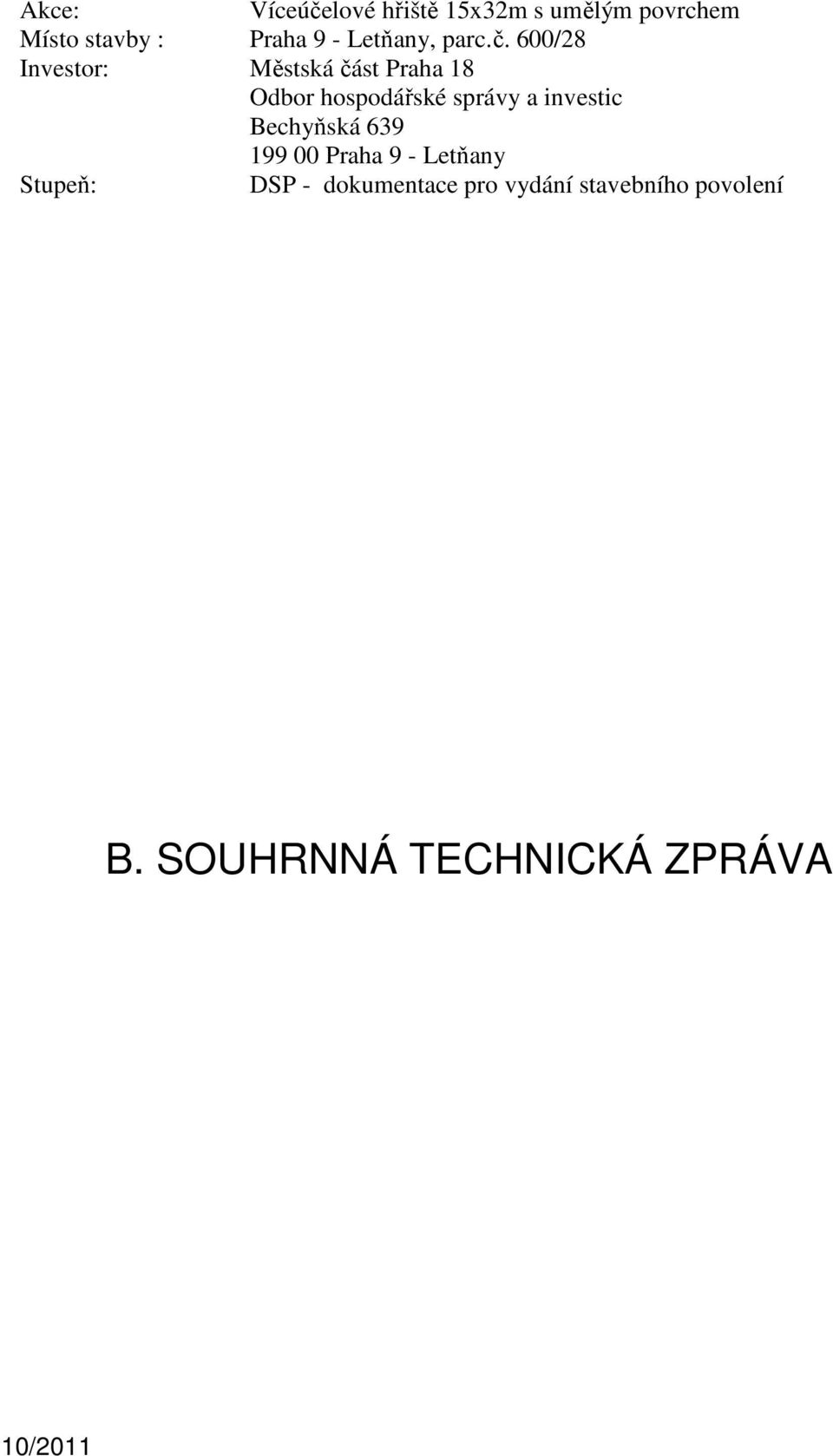

1 Akce: Víceúčelové hřiště 15x32m s umělým povrchem Místo stavby : Praha 9 - Letňany, parc.č. 600/28 Investor: Městská část Praha 18 Odbor hospodářské správy a investic Bechyňská Praha 9 - Letňany Stupeň: DSP - dokumentace pro vydání stavebního povolení B. SOUHRNNÁ TECHNICKÁ ZPRÁVA 10/2011

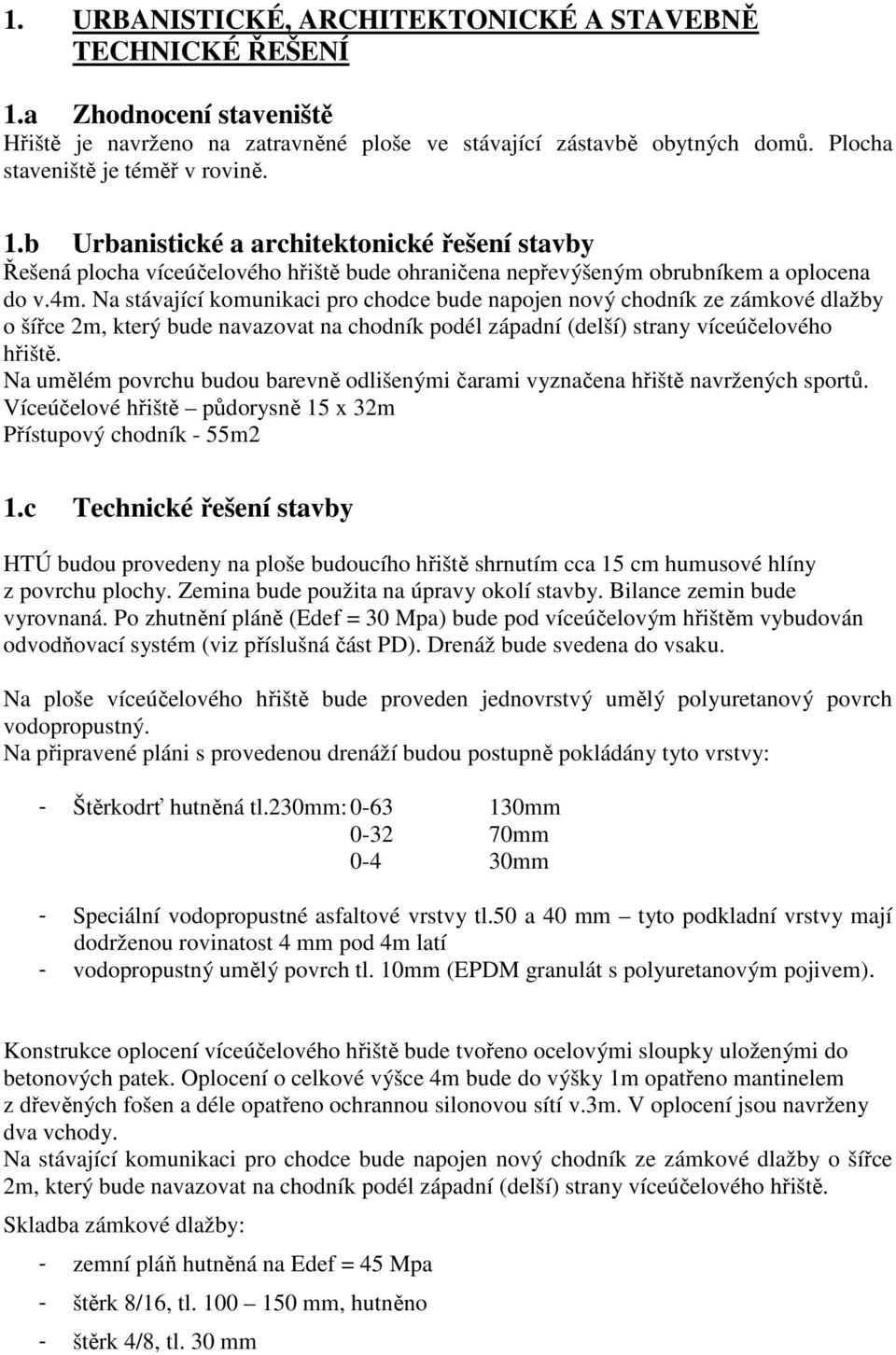

2 1. URBANISTICKÉ, ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ ŘEŠENÍ 1.a Zhodnocení staveniště Hřiště je navrženo na zatravněné ploše ve stávající zástavbě obytných domů. Plocha staveniště je téměř v rovině. 1.b Urbanistické a architektonické řešení stavby Řešená plocha víceúčelového hřiště bude ohraničena nepřevýšeným obrubníkem a oplocena do v.4m. Na stávající komunikaci pro chodce bude napojen nový chodník ze zámkové dlažby o šířce 2m, který bude navazovat na chodník podél západní (delší) strany víceúčelového hřiště. Na umělém povrchu budou barevně odlišenými čarami vyznačena hřiště navržených sportů. Víceúčelové hřiště půdorysně 15 x 32m Přístupový chodník - 55m2 1.c Technické řešení stavby HTÚ budou provedeny na ploše budoucího hřiště shrnutím cca 15 cm humusové hlíny z povrchu plochy. Zemina bude použita na úpravy okolí stavby. Bilance zemin bude vyrovnaná. Po zhutnění pláně (Edef = 30 Mpa) bude pod víceúčelovým hřištěm vybudován odvodňovací systém (viz příslušná část PD). Drenáž bude svedena do vsaku. Na ploše víceúčelového hřiště bude proveden jednovrstvý umělý polyuretanový povrch vodopropustný. Na připravené pláni s provedenou drenáží budou postupně pokládány tyto vrstvy: - Štěrkodrť hutněná tl.230mm: mm mm mm - Speciální vodopropustné asfaltové vrstvy tl.50 a 40 mm tyto podkladní vrstvy mají dodrženou rovinatost 4 mm pod 4m latí - vodopropustný umělý povrch tl. 10mm (EPDM granulát s polyuretanovým pojivem). Konstrukce oplocení víceúčelového hřiště bude tvořeno ocelovými sloupky uloženými do betonových patek. Oplocení o celkové výšce 4m bude do výšky 1m opatřeno mantinelem z dřevěných fošen a déle opatřeno ochrannou silonovou sítí v.3m. V oplocení jsou navrženy dva vchody. Na stávající komunikaci pro chodce bude napojen nový chodník ze zámkové dlažby o šířce 2m, který bude navazovat na chodník podél západní (delší) strany víceúčelového hřiště. Skladba zámkové dlažby: - zemní pláň hutněná na Edef = 45 Mpa - štěrk 8/16, tl mm, hutněno - štěrk 4/8, tl. 30 mm

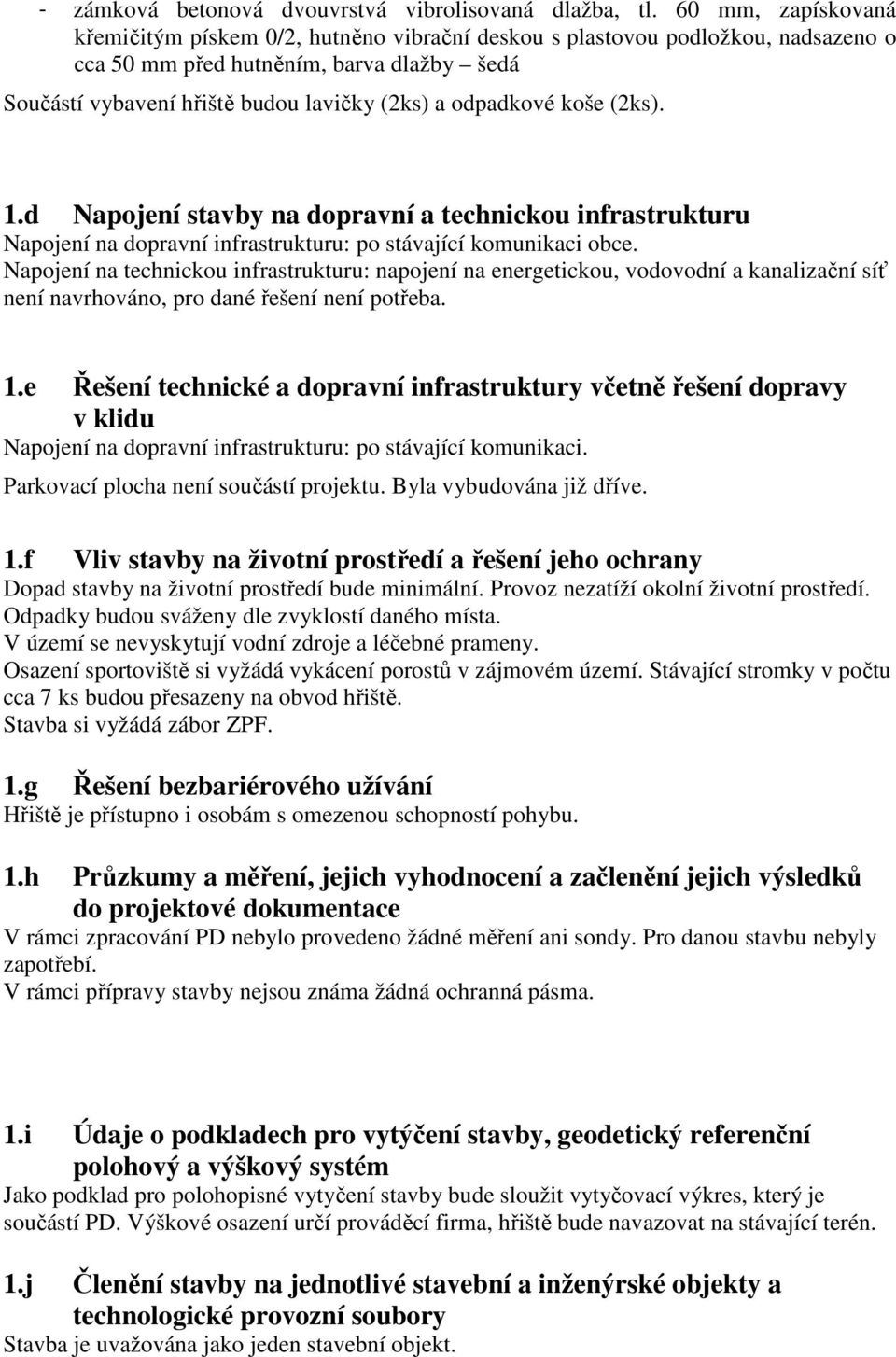

3 - zámková betonová dvouvrstvá vibrolisovaná dlažba, tl. 60 mm, zapískovaná křemičitým pískem 0/2, hutněno vibrační deskou s plastovou podložkou, nadsazeno o cca 50 mm před hutněním, barva dlažby šedá Součástí vybavení hřiště budou lavičky (2ks) a odpadkové koše (2ks). 1.d Napojení stavby na dopravní a technickou infrastrukturu Napojení na dopravní infrastrukturu: po stávající komunikaci obce. Napojení na technickou infrastrukturu: napojení na energetickou, vodovodní a kanalizační síť není navrhováno, pro dané řešení není potřeba. 1.e Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu Napojení na dopravní infrastrukturu: po stávající komunikaci. Parkovací plocha není součástí projektu. Byla vybudována již dříve. 1.f Vliv stavby na životní prostředí a řešení jeho ochrany Dopad stavby na životní prostředí bude minimální. Provoz nezatíží okolní životní prostředí. Odpadky budou sváženy dle zvyklostí daného místa. V území se nevyskytují vodní zdroje a léčebné prameny. Osazení sportoviště si vyžádá vykácení porostů v zájmovém území. Stávající stromky v počtu cca 7 ks budou přesazeny na obvod hřiště. Stavba si vyžádá zábor ZPF. 1.g Řešení bezbariérového užívání Hřiště je přístupno i osobám s omezenou schopností pohybu. 1.h Průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace V rámci zpracování PD nebylo provedeno žádné měření ani sondy. Pro danou stavbu nebyly zapotřebí. V rámci přípravy stavby nejsou známa žádná ochranná pásma. 1.i Údaje o podkladech pro vytýčení stavby, geodetický referenční polohový a výškový systém Jako podklad pro polohopisné vytyčení stavby bude sloužit vytyčovací výkres, který je součástí PD. Výškové osazení určí prováděcí firma, hřiště bude navazovat na stávající terén. 1.j Členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Stavba je uvažována jako jeden stavební objekt.

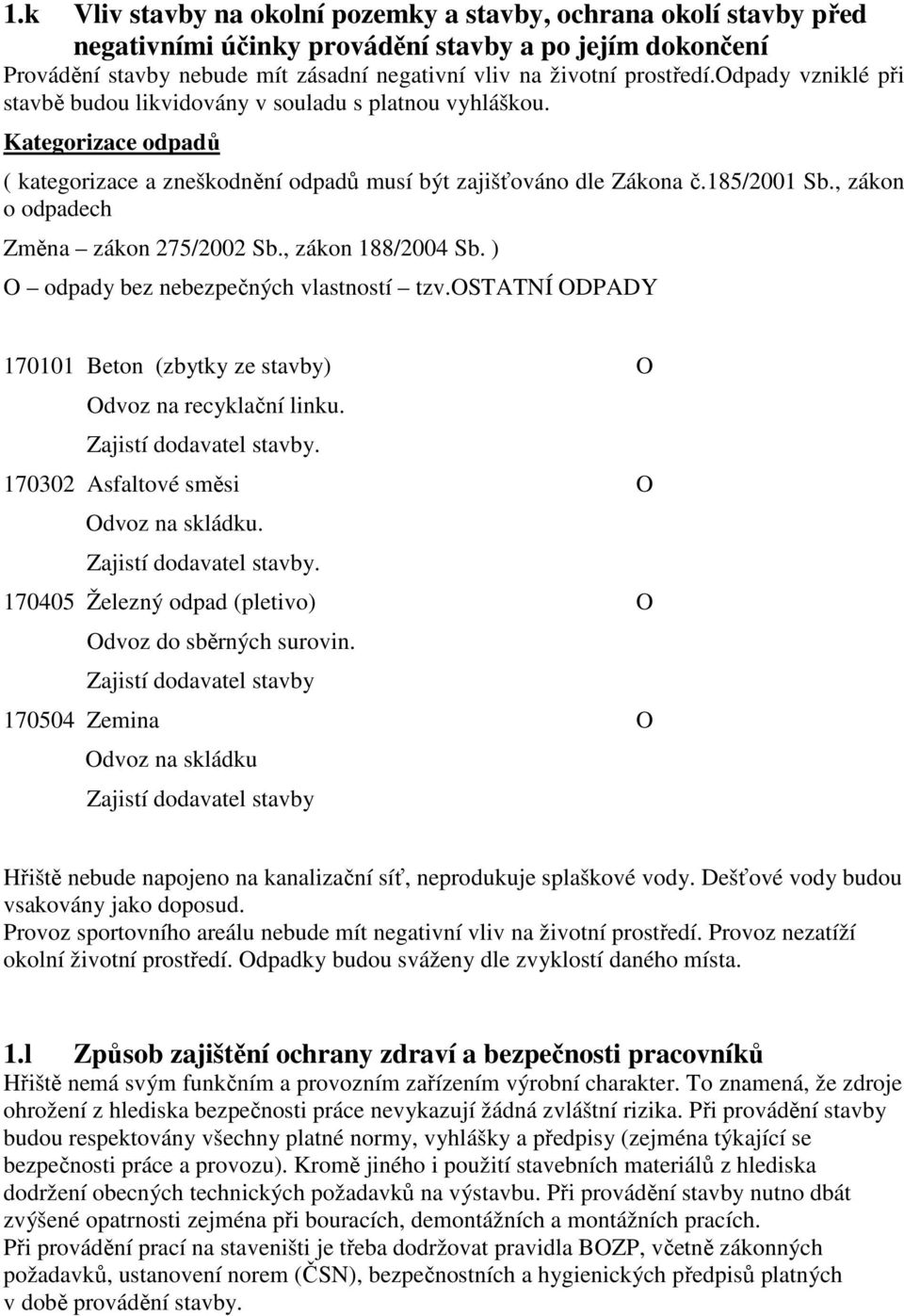

4 1.k Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení Provádění stavby nebude mít zásadní negativní vliv na životní prostředí.odpady vzniklé při stavbě budou likvidovány v souladu s platnou vyhláškou. Kategorizace odpadů ( kategorizace a zneškodnění odpadů musí být zajišťováno dle Zákona č.185/2001 Sb., zákon o odpadech Změna zákon 275/2002 Sb., zákon 188/2004 Sb. ) O odpady bez nebezpečných vlastností tzv.ostatní ODPADY Beton (zbytky ze stavby) O Odvoz na recyklační linku. Zajistí dodavatel stavby Asfaltové směsi O Odvoz na skládku. Zajistí dodavatel stavby Železný odpad (pletivo) O Odvoz do sběrných surovin. Zajistí dodavatel stavby Zemina O Odvoz na skládku Zajistí dodavatel stavby Hřiště nebude napojeno na kanalizační síť, neprodukuje splaškové vody. Dešťové vody budou vsakovány jako doposud. Provoz sportovního areálu nebude mít negativní vliv na životní prostředí. Provoz nezatíží okolní životní prostředí. Odpadky budou sváženy dle zvyklostí daného místa. 1.l Způsob zajištění ochrany zdraví a bezpečnosti pracovníků Hřiště nemá svým funkčním a provozním zařízením výrobní charakter. To znamená, že zdroje ohrožení z hlediska bezpečnosti práce nevykazují žádná zvláštní rizika. Při provádění stavby budou respektovány všechny platné normy, vyhlášky a předpisy (zejména týkající se bezpečnosti práce a provozu). Kromě jiného i použití stavebních materiálů z hlediska dodržení obecných technických požadavků na výstavbu. Při provádění stavby nutno dbát zvýšené opatrnosti zejména při bouracích, demontážních a montážních pracích. Při provádění prací na staveništi je třeba dodržovat pravidla BOZP, včetně zákonných požadavků, ustanovení norem (ČSN), bezpečnostních a hygienických předpisů platných v době provádění stavby.

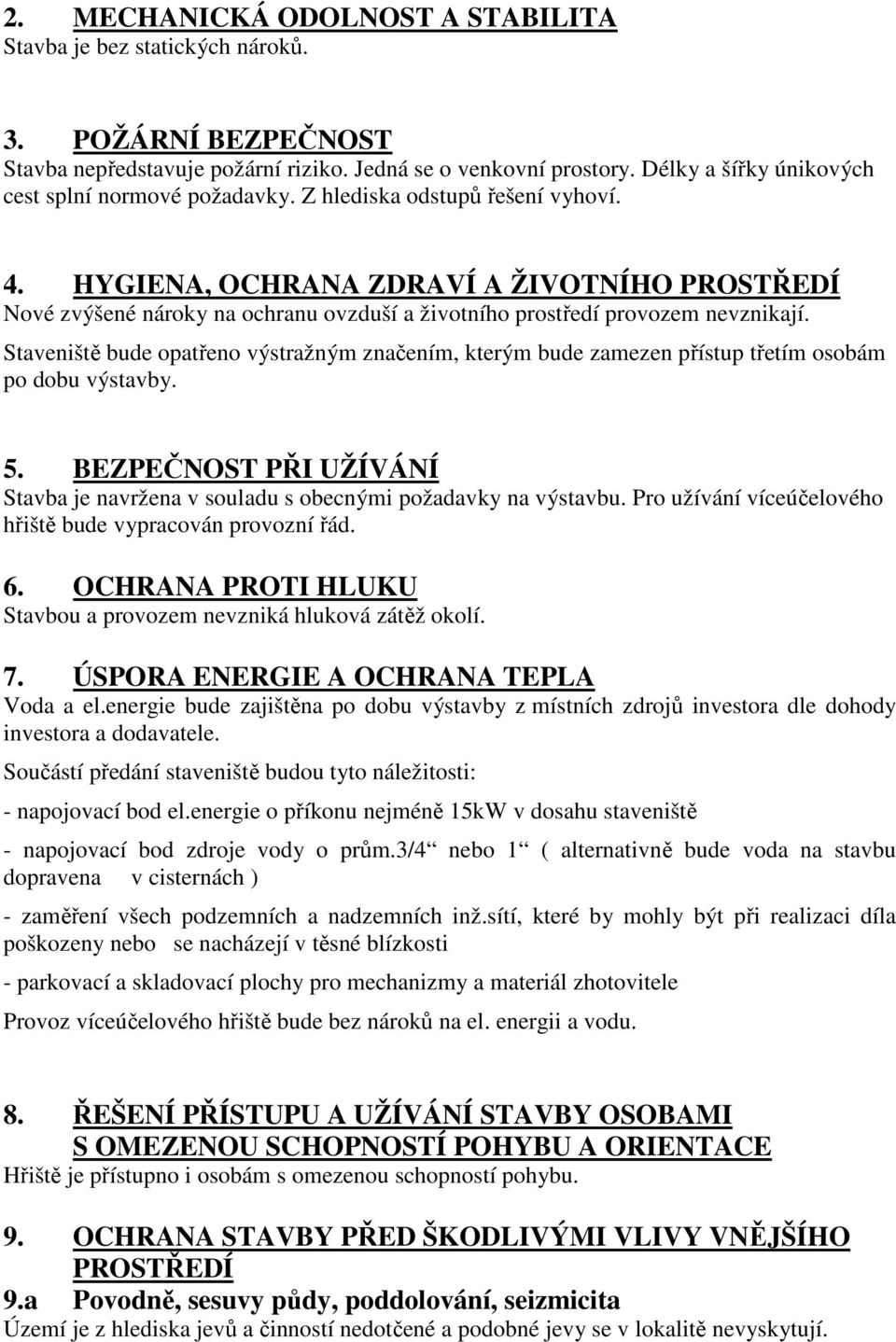

5 2. MECHANICKÁ ODOLNOST A STABILITA Stavba je bez statických nároků. 3. POŽÁRNÍ BEZPEČNOST Stavba nepředstavuje požární riziko. Jedná se o venkovní prostory. Délky a šířky únikových cest splní normové požadavky. Z hlediska odstupů řešení vyhoví. 4. HYGIENA, OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Nové zvýšené nároky na ochranu ovzduší a životního prostředí provozem nevznikají. Staveniště bude opatřeno výstražným značením, kterým bude zamezen přístup třetím osobám po dobu výstavby. 5. BEZPEČNOST PŘI UŽÍVÁNÍ Stavba je navržena v souladu s obecnými požadavky na výstavbu. Pro užívání víceúčelového hřiště bude vypracován provozní řád. 6. OCHRANA PROTI HLUKU Stavbou a provozem nevzniká hluková zátěž okolí. 7. ÚSPORA ENERGIE A OCHRANA TEPLA Voda a el.energie bude zajištěna po dobu výstavby z místních zdrojů investora dle dohody investora a dodavatele. Součástí předání staveniště budou tyto náležitosti: - napojovací bod el.energie o příkonu nejméně 15kW v dosahu staveniště - napojovací bod zdroje vody o prům.3/4 nebo 1 ( alternativně bude voda na stavbu dopravena v cisternách ) - zaměření všech podzemních a nadzemních inž.sítí, které by mohly být při realizaci díla poškozeny nebo se nacházejí v těsné blízkosti - parkovací a skladovací plochy pro mechanizmy a materiál zhotovitele Provoz víceúčelového hřiště bude bez nároků na el. energii a vodu. 8. ŘEŠENÍ PŘÍSTUPU A UŽÍVÁNÍ STAVBY OSOBAMI S OMEZENOU SCHOPNOSTÍ POHYBU A ORIENTACE Hřiště je přístupno i osobám s omezenou schopností pohybu. 9. OCHRANA STAVBY PŘED ŠKODLIVÝMI VLIVY VNĚJŠÍHO PROSTŘEDÍ 9.a Povodně, sesuvy půdy, poddolování, seizmicita Území je z hlediska jevů a činností nedotčené a podobné jevy se v lokalitě nevyskytují.

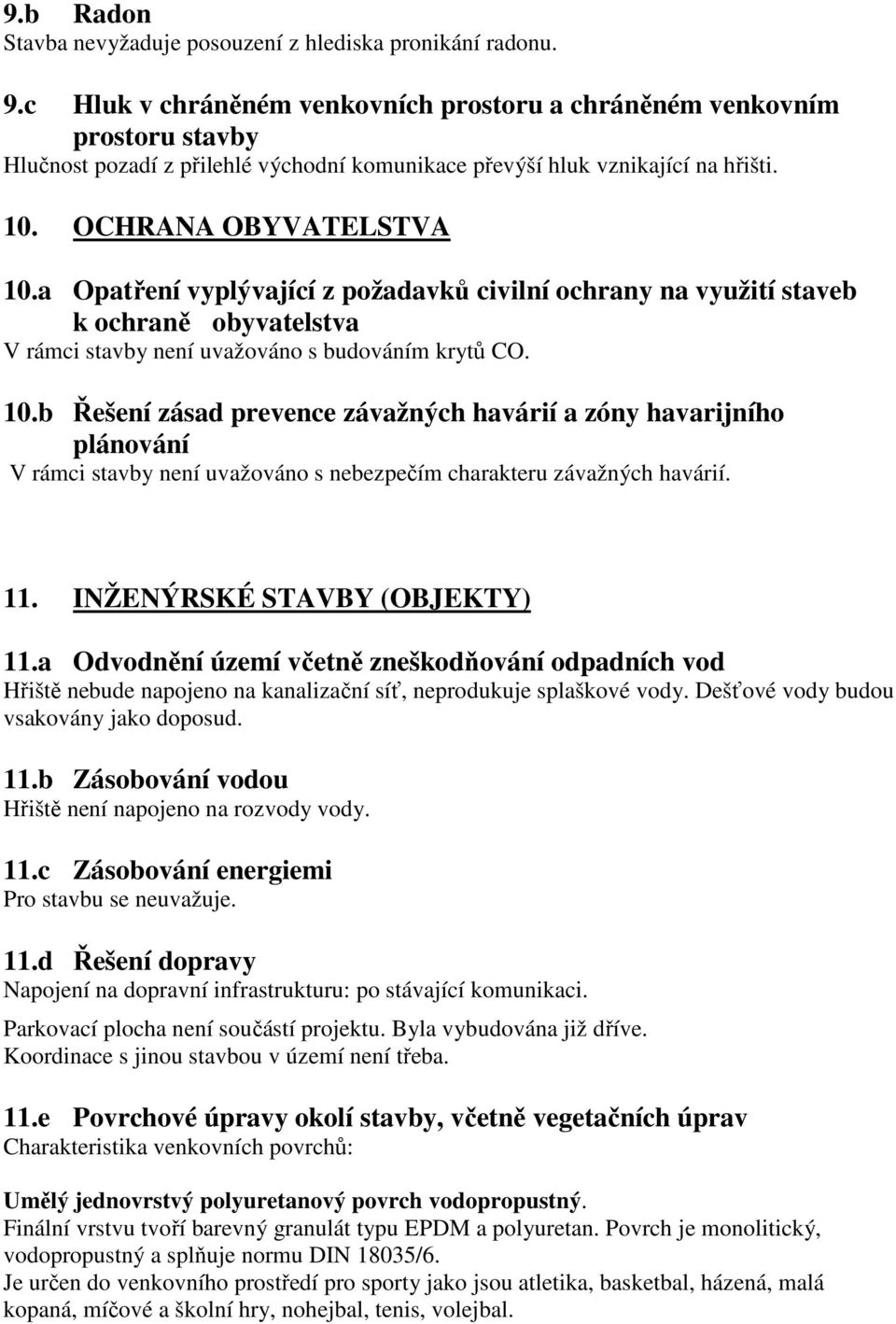

6 9.b Radon Stavba nevyžaduje posouzení z hlediska pronikání radonu. 9.c Hluk v chráněném venkovních prostoru a chráněném venkovním prostoru stavby Hlučnost pozadí z přilehlé východní komunikace převýší hluk vznikající na hřišti. 10. OCHRANA OBYVATELSTVA 10.a Opatření vyplývající z požadavků civilní ochrany na využití staveb k ochraně obyvatelstva V rámci stavby není uvažováno s budováním krytů CO. 10.b Řešení zásad prevence závažných havárií a zóny havarijního plánování V rámci stavby není uvažováno s nebezpečím charakteru závažných havárií. 11. INŽENÝRSKÉ STAVBY (OBJEKTY) 11.a Odvodnění území včetně zneškodňování odpadních vod Hřiště nebude napojeno na kanalizační síť, neprodukuje splaškové vody. Dešťové vody budou vsakovány jako doposud. 11.b Zásobování vodou Hřiště není napojeno na rozvody vody. 11.c Zásobování energiemi Pro stavbu se neuvažuje. 11.d Řešení dopravy Napojení na dopravní infrastrukturu: po stávající komunikaci. Parkovací plocha není součástí projektu. Byla vybudována již dříve. Koordinace s jinou stavbou v území není třeba. 11.e Povrchové úpravy okolí stavby, včetně vegetačních úprav Charakteristika venkovních povrchů: Umělý jednovrstvý polyuretanový povrch vodopropustný. Finální vrstvu tvoří barevný granulát typu EPDM a polyuretan. Povrch je monolitický, vodopropustný a splňuje normu DIN 18035/6. Je určen do venkovního prostředí pro sporty jako jsou atletika, basketbal, házená, malá kopaná, míčové a školní hry, nohejbal, tenis, volejbal.

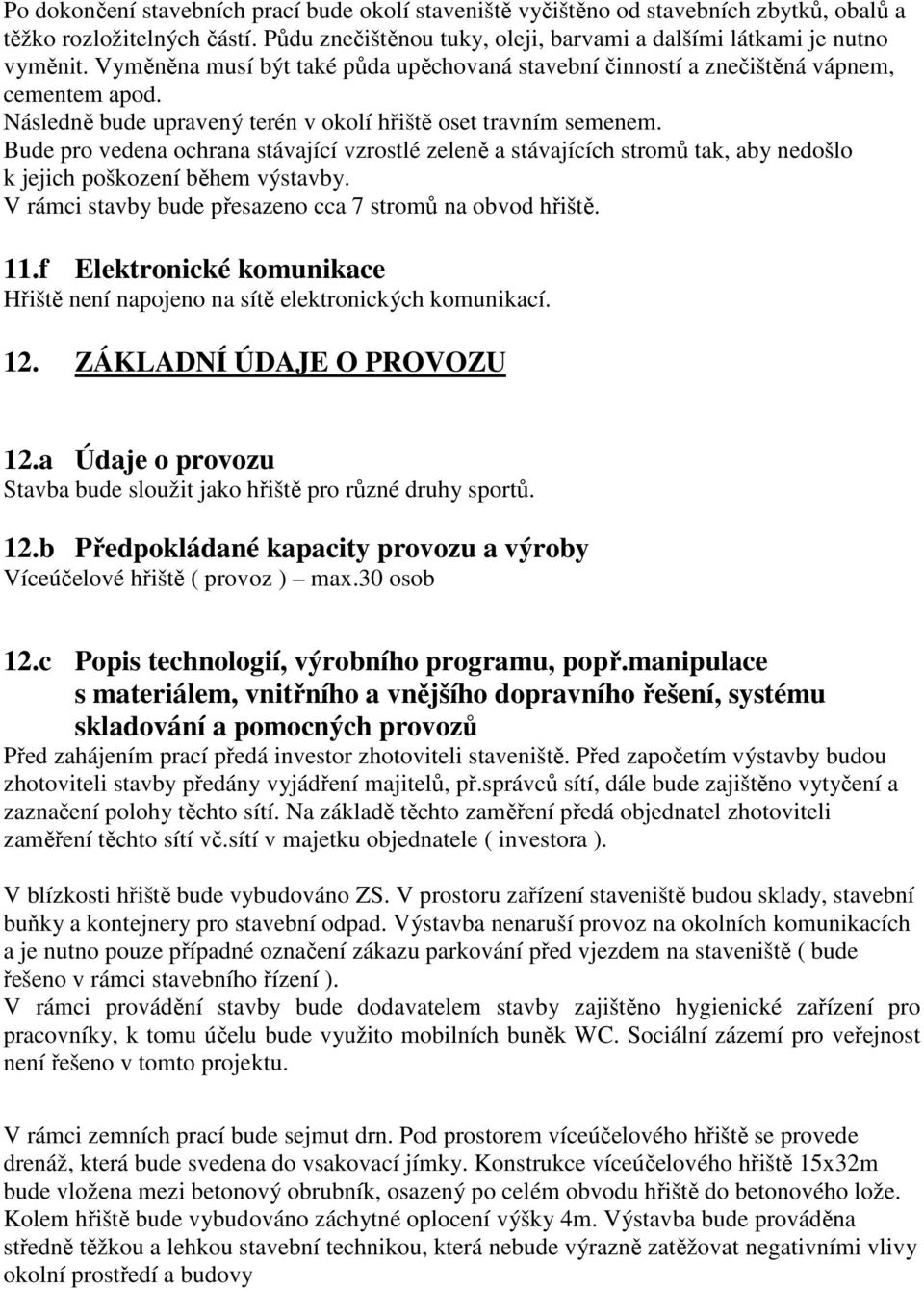

7 Po dokončení stavebních prací bude okolí staveniště vyčištěno od stavebních zbytků, obalů a těžko rozložitelných částí. Půdu znečištěnou tuky, oleji, barvami a dalšími látkami je nutno vyměnit. Vyměněna musí být také půda upěchovaná stavební činností a znečištěná vápnem, cementem apod. Následně bude upravený terén v okolí hřiště oset travním semenem. Bude pro vedena ochrana stávající vzrostlé zeleně a stávajících stromů tak, aby nedošlo k jejich poškození během výstavby. V rámci stavby bude přesazeno cca 7 stromů na obvod hřiště. 11.f Elektronické komunikace Hřiště není napojeno na sítě elektronických komunikací. 12. ZÁKLADNÍ ÚDAJE O PROVOZU 12.a Údaje o provozu Stavba bude sloužit jako hřiště pro různé druhy sportů. 12.b Předpokládané kapacity provozu a výroby Víceúčelové hřiště ( provoz ) max.30 osob 12.c Popis technologií, výrobního programu, popř.manipulace s materiálem, vnitřního a vnějšího dopravního řešení, systému skladování a pomocných provozů Před zahájením prací předá investor zhotoviteli staveniště. Před započetím výstavby budou zhotoviteli stavby předány vyjádření majitelů, př.správců sítí, dále bude zajištěno vytyčení a zaznačení polohy těchto sítí. Na základě těchto zaměření předá objednatel zhotoviteli zaměření těchto sítí vč.sítí v majetku objednatele ( investora ). V blízkosti hřiště bude vybudováno ZS. V prostoru zařízení staveniště budou sklady, stavební buňky a kontejnery pro stavební odpad. Výstavba nenaruší provoz na okolních komunikacích a je nutno pouze případné označení zákazu parkování před vjezdem na staveniště ( bude řešeno v rámci stavebního řízení ). V rámci provádění stavby bude dodavatelem stavby zajištěno hygienické zařízení pro pracovníky, k tomu účelu bude využito mobilních buněk WC. Sociální zázemí pro veřejnost není řešeno v tomto projektu. V rámci zemních prací bude sejmut drn. Pod prostorem víceúčelového hřiště se provede drenáž, která bude svedena do vsakovací jímky. Konstrukce víceúčelového hřiště 15x32m bude vložena mezi betonový obrubník, osazený po celém obvodu hřiště do betonového lože. Kolem hřiště bude vybudováno záchytné oplocení výšky 4m. Výstavba bude prováděna středně těžkou a lehkou stavební technikou, která nebude výrazně zatěžovat negativními vlivy okolní prostředí a budovy

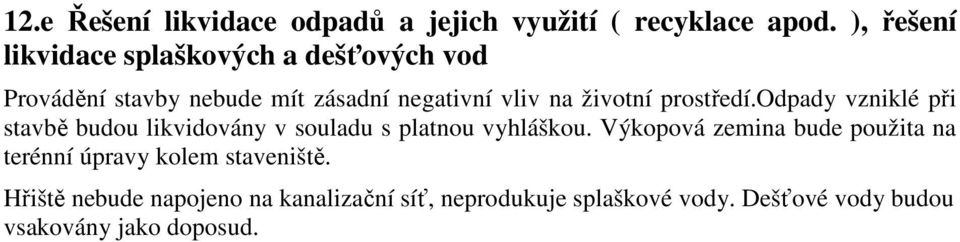

8 12.e Řešení likvidace odpadů a jejich využití ( recyklace apod. ), řešení likvidace splaškových a dešťových vod Provádění stavby nebude mít zásadní negativní vliv na životní prostředí.odpady vzniklé při stavbě budou likvidovány v souladu s platnou vyhláškou. Výkopová zemina bude použita na terénní úpravy kolem staveniště. Hřiště nebude napojeno na kanalizační síť, neprodukuje splaškové vody. Dešťové vody budou vsakovány jako doposud.
