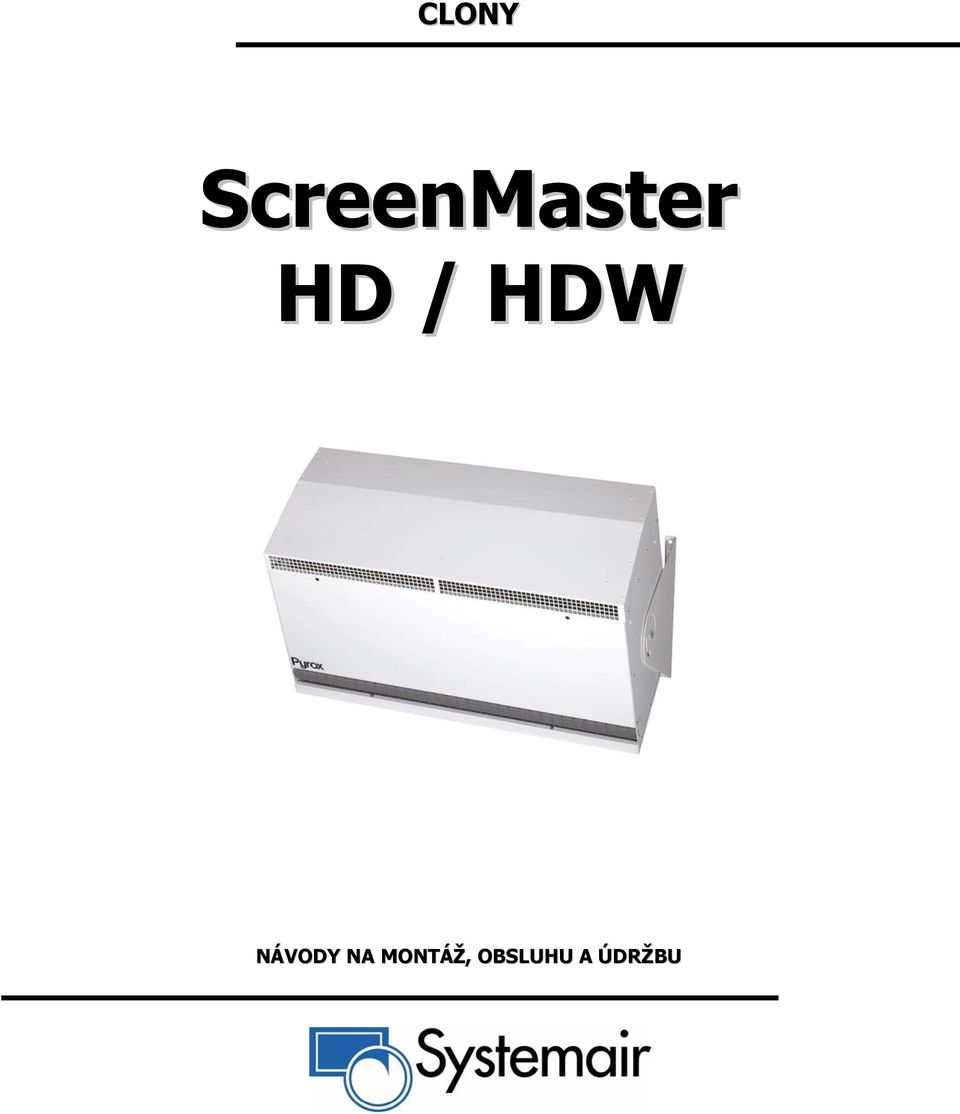

1 CLONY ScreenMaster HD / HDW NÁVODY NA MONTÁŽ, OBSLUHU A ÚDRŽBU

2 1. Popis Ventilátor a topné elementy vzduchové clony ScreenMaster HD/HDW jsou montované do ocelového pláště s bílým práškovým nátěrem. Pro regulaci vzduchového výkonu otáček je možné použít ovládací panel HDR4 resp. HDR42. Pro regulaci topného výkonu ohřívače clon s elektrickým ohřevem je možné použít regulátor HDEV 2. Skl adování Clony je nutné skladovat v krytém a suchém skladě. 3. Urč ení Výběr výrobku pro určitý účel je plně v kompetenci zákazníka (projektanta). Vzduchové clony jsou určeny pro trvalou montáž na stěnu nad vstupními dveřmi ve výšce 2,5 3,5m nebo po stranách otvorů nebo dveří. Pro dosažení co nejlepších výsledků, měla by vzduchová clona překrýt celou šířku dveří. Clony se dodávají s topnými prvky nebo bez nich. Účinnost vzduchové clony může být ovlivněná nízkým vnitřním tlakem vzduchu, větrem nebo silným průvanem. Clona je dimenzována pro rovnotlaké větrání. Clony nesmí být vystavené přímému působení počasí. 4. Bezpeč nost Musí se dbát ustanovení ČSN a ostatních souvisejících norem a předpisů. Konstrukce clony znemožňuje přímý kontakt s oběžným kolem. Ujistěte se, zda sací a výfuková mřížka není blokovaná předměty, které by mohly bránit proudění vzduchu clonou. Během provozu je povrch clony horký! Clona nesmí být částečně nebo úplně přikrytá plátnem nebo jiným hořlavým materiálem, v případě přehřátí hrozí nebezpečí požáru! Ochrana proti přehřátí motoru ventilátoru je zabezpečená vestavěným termokontaktem, elektrické ohřívače mají tepelnou ochranu s ručním restartem. Clony HD/HDW mají třídu ochrany. Bezpečnostní odpojení (clony s ohřevem) : Pokud clona s ohřevem nebyla delší čas používaná a je umístěný ve vlhkém prostředí, může vlhkost proniknout do elektrického ohřívače. Pokud clona není delší dobu používaná, měla by se z preventivních důvodů na kratší dobu zapnout. Při jakékoli servisní činnosti na ohřívači musí být zajištěno odpojení elektrického proudu! 5. Montáž a) horizontálně nad dveřním otvorem Clonu je možné instalovat horizontálně nebo vertikálně, co nejblíže k hraně otvoru. Pokud je clona použitá nad dveřmi do mrazící místnosti, měla by být umístěná na teplé straně. Aby se minimalizovalo propouštění vzduchu mezi clonami, měly by být umístěné blízko sebe. Doporučuje se zachovat odstup minimálně 50 mm mezi clonami, aby byl zachovaný přístup k upevňovacím šroubům. Připevněte dva upevňovací nosníky na stěnu nebo jiný vhodný podklad. Upevněte dveřní clonu na nosníky (obr.1). Clony jsou zajištěny šrouby M10, které jsou umístěny ve středovém otvoru každého nosníku a v jednom z vodících zářezů. To umožňuje otáčení celé clony a nastavení úhlu proudění vzduchu. Dodržujte minimální vzdálenost od stěny (obr.3). Jednotky by neměly být umístěny přímo pod elektrickou zásuvkou. b) vertikálně po straně dveřního otvoru (vodní ohřev HDWV/HDWVL) Clonu je možné instalovat horizontálně nebo vertikálně, co nejblíže k hraně otvoru. Mezi clonami a mezi clonou a podlahou se umísťují upevňovací desky HDS (AVMP300). Upevňovací deska se skládá ze dvou částí. Vnější se dodanými šrouby upevní k podlaze nebo předchozí cloně. Clony jsou zajištěny šrouby M10, které jsou umístěny v středovém otvoru každého nosníku a v jedné ze vodících lišt. To umožňuje otáčení celé clony a nastavení úhlu proudění vzduchu. Vnitřní část desky se upevňuje na spodní část clony stojící na podlaze. Deska se upevní 3 šrouby M10 v připravených otvorech se závitem. Zdvihněte clonu a přišroubujte desky k sobě. Maximální konstrukční výška pro vertikální montáž je omezena počtem clon (max 3ks). Systemair a.s., str. 2

3 Na horní stranu nejvyšší clony se přišroubuje jeden z dodaných upevňovacích nosníků (nebo jiná vhodná vzpěra), který se upevní na stěnu a tím zabezpečí vrchol sestavy. Připevněte regulátor HDR4 (ACR304) na místo dosahu, aby se mohla dveřní clona lehko ovládat. Na ovládání clon s elektrickým ohřevem je možno použít regulátor výkonu HDEV (EV300). Při vertikální umístění může docházet k průvanu způsobeného vířením (rotací) vzduchu. Víření je možno zmírnit umístěním úzké stěny na té straně dveřního otvoru, kde není umístěná clona. Pozn. Nemontujte clonu tak, aby přívodnímu nebo výstupnímu vzduchu bránila překážka! Nastavení clony a směru proudění Směr a rychlost proudu vzduchu by měly být nastaveny s ohledem na nápor vzduchu v prostoru dveří. Tlak stáčí proud vzduchu směrem do místnosti (v případě, že místnost je ohřívaná a venku je zima). Aby proud vzduchu působil proti tomuto náporu měl by směřovat ven z místnosti. Doporučuje se úhel do 15. Čím větší je nápor (způsobený podtlakem, rozdílem teplot a větrem), tím víc by měl směřovat proud vzduchu ven. Základní nastavení proudu vzduchu Proudění vzduchu se nastavuje přepínačem vzduchového proudu tak, aby rychlost vzduchu ve výšce 1m nad podlahou byla 34 m/s. Směr a rychlost vzduchového proudu může vyžadovat přesnější nastavení v závislosti na náporu v prostoru dveří. Obr. č.: 1 Obr. č.: 2 Obr. č.: 3 str. 3 Systemair a.s.,

4 Obr. č.: 4 Obr. č.: 5 Obr. č.: 6 Použití protistěny pri vertikální montáži 6. Elektrická instalace Připojení a uzemnění elektrického zařízení musí vyhovovat především ČSN , ČSN Práce smí vykonávat pouze pracovník s odbornou kvalifikací podle ČSN a vyhlášek č.5051/1978 Sb. Elektrické zapojení se provádí podle příslušných schémat, clony se musí zapojovat v kombinaci s ovladačem HDR4 (ACR 304), který je možné doplnit termostatem. Motor ventilátoru je vybavený termokontaktem s manuálním restartem. Termokontakt se rozpojí a přeruší přívod napětí, pokud je teplota okolí příliš vysoká. Dvířka na spodní straně clony se otvírají otočením zamykacích západek o 1/4 otáčky. Na horní straně clony jsou vylamovací otvory pro kabelové průchodky, které musí vyhovovat požadavkům třídy ochrany. 7. Obsluha HD s el. ohřevem Jedním ovládacím panelem je možné regulovat až 4 vzduchové clony. Ovládací panel se dodává ve zvláštním plastovém pouzdře, ale je ho možné zabudovat i do vzduchové clony. Proudění vzduchu se nastavuje 4stupňovým regulátorem rychlosti HDR4 (HDR 42), který zajišťuje maximální ochranu dveřního otvoru. Clony s elektrickým ohřevem mohou být regulované přepínačem výkonu HDEV s třemi výkonovými stupni (0 1 / 2 1) a dvoustupňovým termostatem SR122(SR12). Regulátor HDR4 + SR12(SR122) se může používat pro udržení určité nastavené teploty (na termostatu SR12 nebo SR122) v místnosti. Při nastavené teplotě 20 C na termostatu a teplotě v místnosti 16 C se na ovladači MP22 sepne automaticky max. topný výkon. Po dosažení nastavené teploty se el. ohřev automaticky vypne. Při poklesu teploty Systemair a.s., str. 4

5 v místnosti na 18 C se opět sepne topný výkon, ale už jen na snížený topný stupeň. Uvedený cyklus se automaticky opakuje HD 0(L), HDW(V) bez el. ořevu nebo s vodním ohřevem Vzduchový výkon se nastavuje 4stupňovým regulátorem rychlosti HDR4 (ACR304) nebo 5stupňovým regulátoem REU. Regulace topné vody se provádí pomocí termostatického ventilu, který není součástí dodávky. Termostatický ventil a čerpadlo se dimenzuje podle tabulky a grafu viz katalog clon. 8. Údržba Sací a výfuková mřížka by se měla pravidelně čistit. Čistění oběžného kola ventilátoru podle potřeby nejméně však 1 x ročně. Přístup k čistícím plochám je po otevření dvířek na spodní straně clony. 9. V pří padě závady Pozorně zajistěte, aby přívod napětí byl odpojený!! Zavolejte prosím odborný servis. 10. Technické parametry Typ HD 0 HD 0L HD 8 HD 12 Napětí Napětí (ohřívač) Tep. výkon Proud Proud (ohřívač) Vzduchový výkon Nárůst teploty Hladina hluku Třída ochrany Hmotnost Rozměry (ŠxVxH) V V kw A A m 3 /h C db(a) kg mm 0,4 1,6 900 / / x 400 x 640 0,6 2, / / x 400 x V 3N~ 8 1,6 11,5 900 / / / x 400 x V 3N~ 12 2,4 17, / / / x 400 x 640 Typ HDW HDWL HDWV HDWVL Napětí V Proud A 1,6 2,4 1,6 2,4 Vzduchový výkon m 3 /h 800 / / / / 2500 Hladina hluku db(a) 44 / / / / 63 Třída ochrany Hmotnost kg Rozměry (ŠxVxH) mm 1000 x 400 x x 400 x x 400 x x 400 x 640 str. 5 Systemair a.s.,

6 11. Schéma elektrického zapojen í Zapojení HD + HDR4 Zapojení HD0 HDW + REU Zapojení HD0 HDW + HDGL + REU 5ti stupňový transformátor REU může ovládat max. 2 clony Systemair a.s., str. 6

7 Zapojení HD8 HD12 + HDR4 + HDEV + SR 122 Zapojení 3 x HD8 (HD12) + HDR4 + HDEV + SR HDGL (příklad) str. 7 Systemair a.s.,

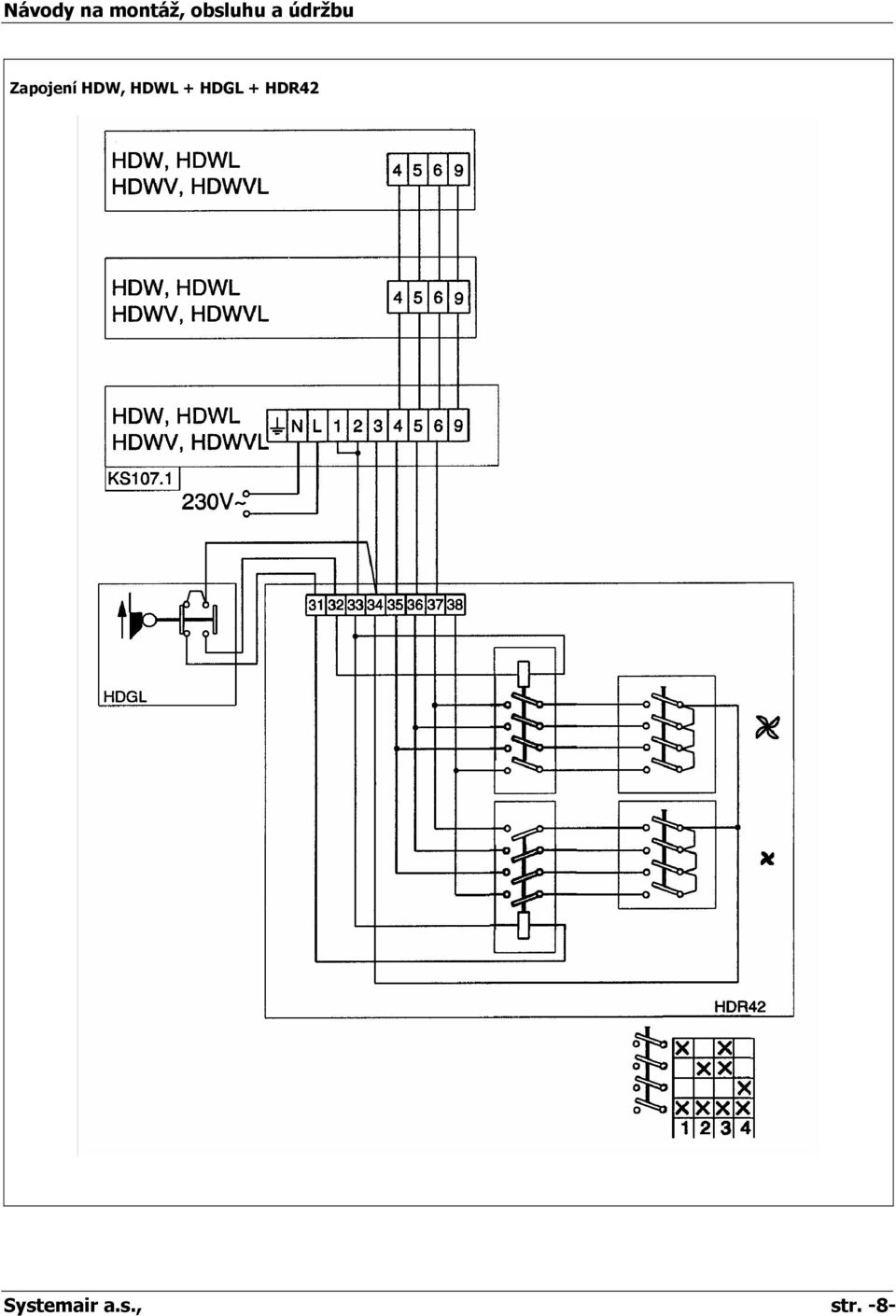

8 Zapojení HDW, HDWL + HDGL + HDR42 Systemair a.s., str. 8

9 Zapojení HD 8, HD 12 + HDGL + HDR42 + HDEV + SR 122 str. 9 Systemair a.s.,

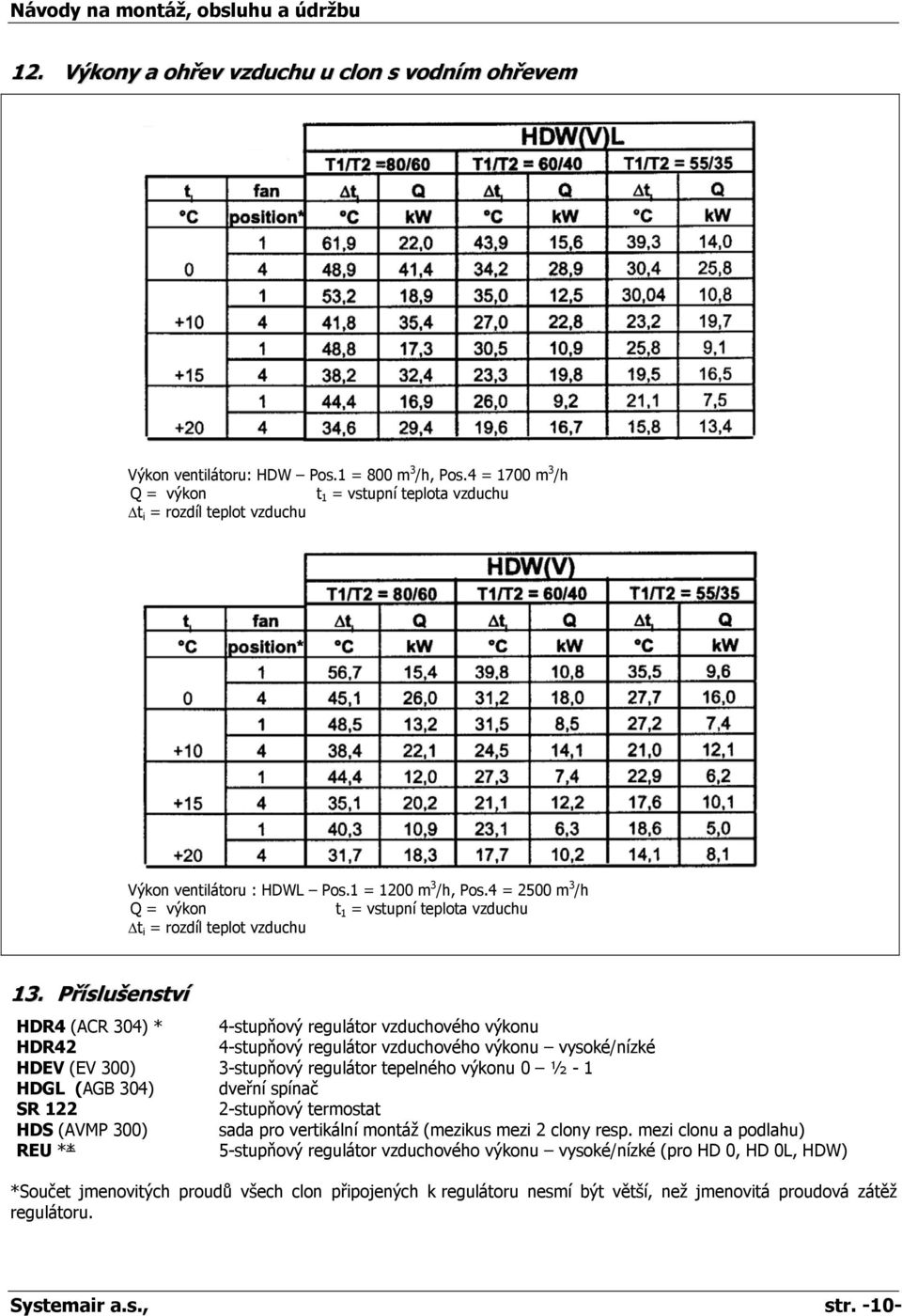

10 12. Výkony a ohřev vzduchu u cl on s vodním ohřevem Výkon ventilátoru: HDW Pos.1 = 800 m 3 /h, Pos.4 = 1700 m 3 /h Q = výkon t 1 = vstupní teplota vzduchu t i = rozdíl teplot vzduchu Výkon ventilátoru : HDWL Pos.1 = 1200 m 3 /h, Pos.4 = 2500 m 3 /h Q = výkon t 1 = vstupní teplota vzduchu t i = rozdíl teplot vzduchu 13. Přísl ušenství HDR4 (ACR 304) * 4stupňový regulátor vzduchového výkonu HDR42 4stupňový regulátor vzduchového výkonu vysoké/nízké HDEV (EV 300) 3stupňový regulátor tepelného výkonu 0 ½ 1 HDGL (AGB 304) dveřní spínač SR 122 2stupňový termostat HDS (AVMP 300) sada pro vertikální montáž (mezikus mezi 2 clony resp. mezi clonu a podlahu) REU ** 5stupňový regulátor vzduchového výkonu vysoké/nízké (pro HD 0, HD 0L, HDW) *Součet jmenovitých proudů všech clon připojených k regulátoru nesmí být větší, než jmenovitá proudová zátěž regulátoru. Systemair a.s., str. 10

11 HDR4 (ACR 304) HDEV (EV300) HDGL REU 14. Rychlost proudění vzduchu Výrobce : Prodej a servis: Systemair AS (Pyrox AS) Systemair a.s. P.O.Box 110 Alnabru Osinalická 12/104 NO0614 Oslo Praha 8 Ďáblice Norway (Norsko) tel.: fax: str. 11 Systemair a.s.,
