1 Klimatizační jednotky Multi Split Klimatizační jednotky Multi Split od LG představují špičkovou kvalitu a dokážou v jednotlivých místnostech zabezpečit provoz při různých teplotách a otáčkách ventilátoru. Klimatizační systém Multi Split se může skládat z velkých vnitřních jednotek pro obytné prostory i malých vnitřních jednotek pro ložnice, přičemž všechny využívají jednu společnou venkovní jednotku. Multi Split EU2010_AC_CAC_FprekladCZFIN.indd :1:01

2 Klimatizační jednotky Multi Split Kombinované systémy s vysokou účinností 1 Vysoký koeficient účinnosti COP a úspora energie Špičková energetická účinnost V roce 2010 LG přichází s novým modelem, který má vysokou energetickou účinnost díky kompresoru BDCL, motoru BLDC a výměníku tepla s vysokou účinností od LG. COP Chlazení Topení Energetická úspora 3% MU3M1 MU3M MU4M2 MU4M2 MUM Používání LG Invertor AC je stejné jako vysazení 1 borovic Coulterových. = Používání LG Inverter AC 1 borovic Coulterových 1) Vypočítáno na základě roční úspory energie Korejským ústavem pro výzkum lesů. (Předpoklad: využití 4 hodiny denně po dnů v roce) 2) Úspora energie 3 % vychází z porovnání s neinvertním modelem od LG. DC Inverter S pokrokem v oblasti invertorů se na trh dostávají tišší, úspornější a výkonnější klimatizační systémy. Klimatizační jednotky LG se využívají technologie řízení účiníku a vlnového průběhu. Převodník s řízením účiníku a vlnového průběhu. Porovnání řízení účiníku s konvenční technologií. Řízení účiníku v napájecím přívodu řízení vlnového průběhu u kompresoru BLDC V ztráta I V celý rozsah I částečné spínání spínání v celém rozsahu sinusoidy ztráta hranatý průběh celý rozsah sinusoida EU2010_AC_CAC_FprekladCZFIN.indd :1:0

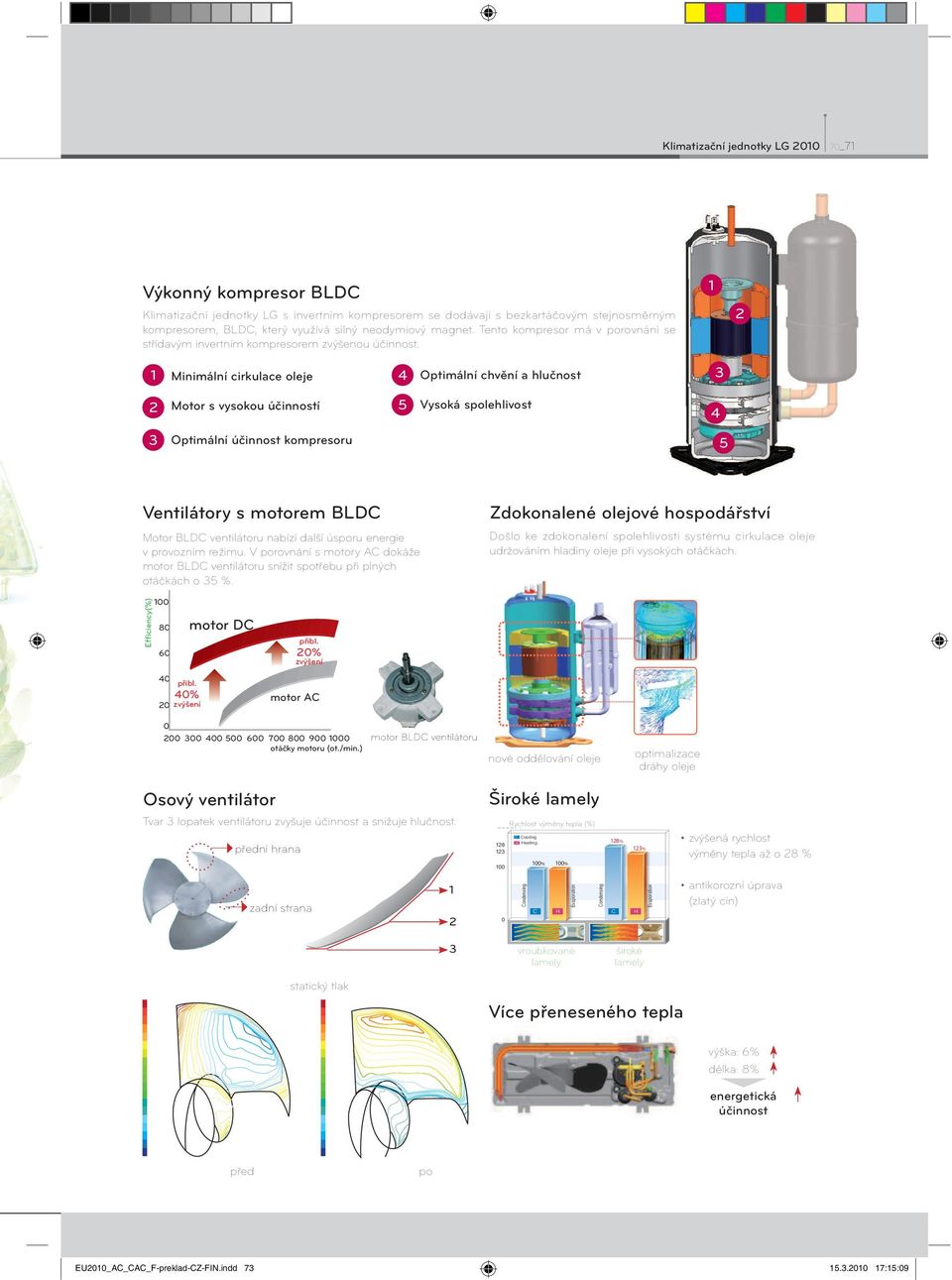

3 Klimatizační jednotky LG _1 Výkonný kompresor BLDC Klimatizační jednotky LG s invertním kompresorem se dodávají s bezkartáčovým stejnosměrným kompresorem, BLDC, který využívá silný neodymiový magnet. Tento kompresor má v porovnání se střídavým invertním kompresorem zvýšenou účinnost imální cirkulace oleje 4 Optimální chvění a hlučnost 3 2 Motor s vysokou účinností Vysoká spolehlivost 4 3 Optimální účinnost kompresoru Ventilátory s motorem BLDC Motor BLDC ventilátoru nabízí další úsporu energie v provozním režimu. V porovnání s motory AC dokáže motor BLDC ventilátoru snížit spotřebu při plných otáčkách o 3 %. Zdokonalené olejové hospodářství Došlo ke zdokonalení spolehlivosti systému cirkulace oleje udržováním hladiny oleje při vysokých otáčkách. Efficiency(%) přibl. % 20 zvýšení motor DC přibl. 20% zvýšení motor AC otáčky motoru (ot./min.) motor BLDC ventilátoru nové oddělování oleje optimalizace dráhy oleje Osový ventilátor Tvar 3 lopatek ventilátoru zvyšuje účinnost a snižuje hlučnost. přední hrana Široké lamely Rychlost výměny tepla (%) % 100% 100 8% 3% zvýšená rychlost výměny tepla až o % zadní strana antikorozní úprava (zlatý cín) 3 vroubkované lamely široké lamely statický tlak Více přeneseného tepla výška: 6% délka: 8% energetická účinnost před po EU2010_AC_CAC_FprekladCZFIN.indd :1:0

4 Multi Split 2 Komfortní aplikace Pestrost kombinací Vysokotlaká kanálová Nízkotlaká kanálová Konvertibilní Kazetová 4směrná Kazetová 1 směrová 1 4 venkovních jednotek vnitřních jednotek více než 2000 kombinací Nástěnná Parapetní Nástěnné Artcool Zrcadlo Artcool LiBERO Hero * společné použití vnitřních jednotek Multi a SRAC Libero : K~K BTU Hero : K~K BTU ART COOL : K~K BTU Příklady využití restaurace kancelář obytný dům komerční budova EU2010_AC_CAC_FprekladCZFIN.indd :1:

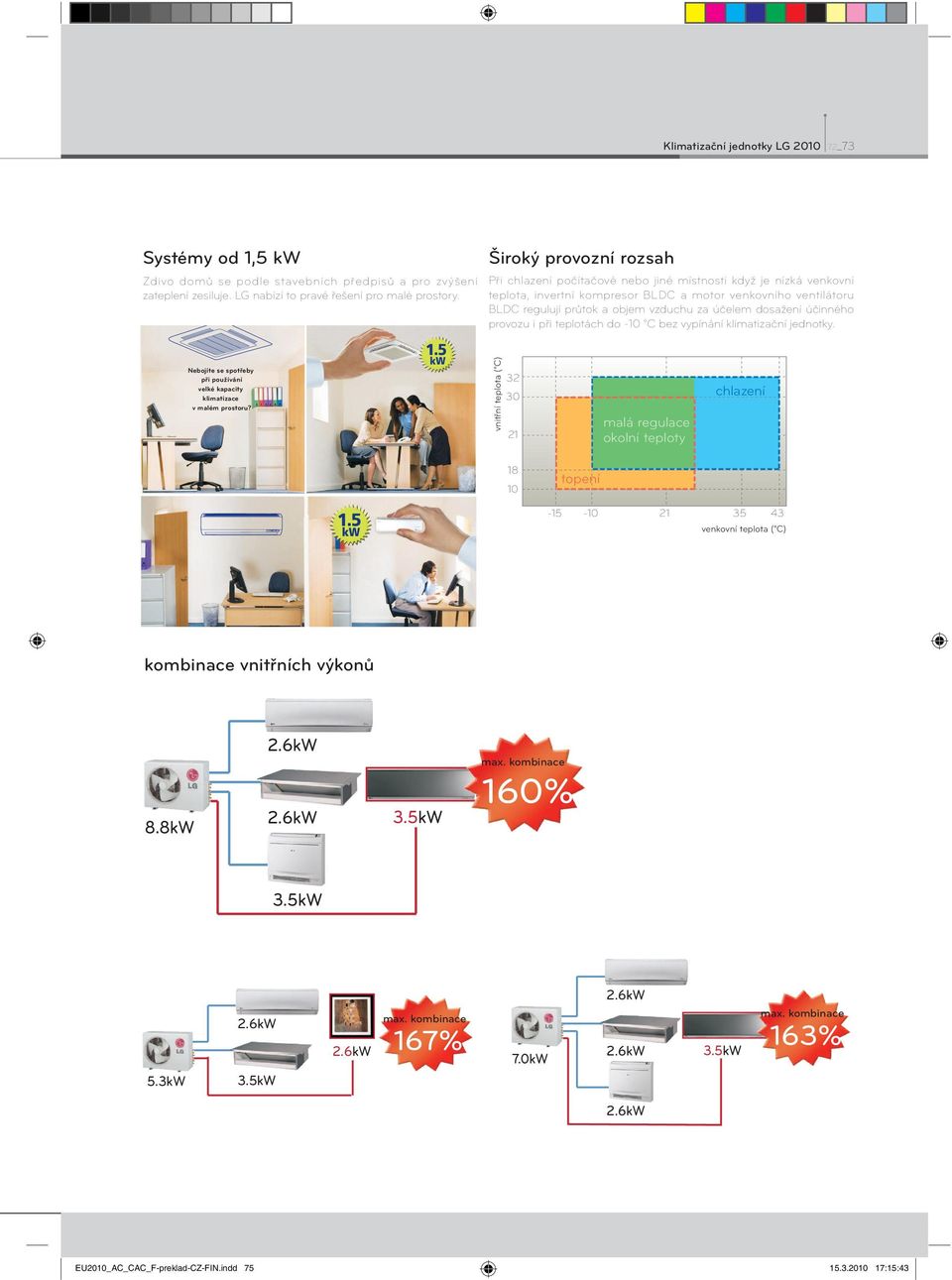

5 Klimatizační jednotky LG _3 Systémy od 1, Zdivo domů se podle stavebních předpisů a pro zvýšení zateplení zesiluje. LG nabízí to pravé řešení pro malé prostory. Nebojíte se spotřeby při používání velké kapacity klimatizace v malém prostoru? 1. Široký provozní rozsah Při chlazení počítačové nebo jiné místnosti když je nízká venkovní teplota, invertní kompresor BLDC a motor venkovního ventilátoru BLDC regulují průtok a objem vzduchu za účelem dosažení účinného provozu i při teplotách do 10 C bez vypínání klimatizační jednotky. vnitřní teplota ( C) malá regulace okolní teploty chlazení 10 topení venkovní teplota ( C) kombinace vnitřních výkonů max. kombinace 160% max. kombinace 16% max. kombinace 163% EU2010_AC_CAC_FprekladCZFIN.indd :1:

6 Multi Split Dlouhé potrubí s velkým převýšením Model FM6AH pracuje do potrubí o délce až 14 m a do výšky až m, čímž poskytuje široké možnosti montáže. *typ Multi Piping délka potrubí (m) celkem max / místnost převýšení (ven.vnitř.) (vnitř.vnitř.) 1/ 1k k/ k k/ 2k k 2 1. k * typ Distributor Box délka potrubí (m) k k 6k celkem (A+L1+L2+L3) hlavní větev (A) Celková délka odboček (L1+L2+L3) Jednotlivé větve potrubí převýšení vnitř.ven. (B) vnitř.vnitř. (C) m 1m venkovní jednotka A L1 rozvaděč L2 L3 vnitřní jednotka imální délka potrubí 1 m / převýšení m Venkovní jednotku nemusíte umístit na balkóně, ale třeba do garáže nebo na střechu. Lepší vzhled Snadné získání stavebního povolení Bezpečnější řešení Až deset poschodí EU2010_AC_CAC_FprekladCZFIN.indd :1:8

7 Klimatizační jednotky LG _ kovní jednotka rozvaděč 3 otka 3 Pohodlný provoz a snadná montáž Snížení hladiny hluku Technologie invertoru, motoru BLDC a jedinečné nové technologie Skew Fan, zkoseného ventilátoru, od LG poskytují nejnižší hlučnost na světě, 1 db. Při režimu Sleep nic neruší váš spánek. konvenční zap. / vyp. db konvenční invertor 22dB hladina hluku klimatizace LG čítárna db les db uvnitř 1 db 1dB venku 4 db *pouze LIBERO_k,k LG MV Snadné zprovoznění, údržba a opravy Sledování normálního stavu všech dílů, například kompresoru, ventilátoru, ventilu, atd. Lze zapojit do počítačové sítě Internet Povel Čtecí senzor Home Server Air Conditioner Living Room Light Kitchen TV Door Phone *LG does not supply home network. Only available to link. Sledování provozu a závad pomocí telefonu Smart Phone Připojení Smart Phone Při výskytu závady se na telefonu během kontroly vnitřních a venkovních jednotek zobrazí kód chyby. Dále lze ke každému kódu zobrazit nápovědu s řešením jednotlivých problémů. Vlastně se jedná o servisní návod v telefonu Smart Phone. Digital Door Lock Emergency Switch Motion Detect Sensor LG MV software pro Smart Phone Remote Switch Sledování provozu Hledání závad na Smart Phone RS2 Zvolit metodu spojení a jazyk Zkontrolovat stav instalace Provozní stav kompresoru 1. Označit kód chyby 2. Snadná orientace 3. Servisní zásah propojení kabelem modul Bluetooth Stav vnitřní jednotky Stav provozu podle frekvence Snadná údržba a opravy Snadná a rychlá instalace venkovní jednotky je nejlepším řešením pro malá pracoviště a obchody. 1. Vnitřní servisní ventil připojení servisního ventilu je možné ze čtyř stran (přední, zadní, boční, spodní) vynikající vnější provedení 2. Manipulační úchopy Osazeno úchopy pro ruce ke snadné přepravě a montáži 3. Kompaktní provedení a snadný servis Při servisu se odejmou 3 šrouby snímání předního krytu 3 šrouby při servisu 1 směr 4 směry snadný přístup EU2010_AC_CAC_FprekladCZFIN.indd :16:00

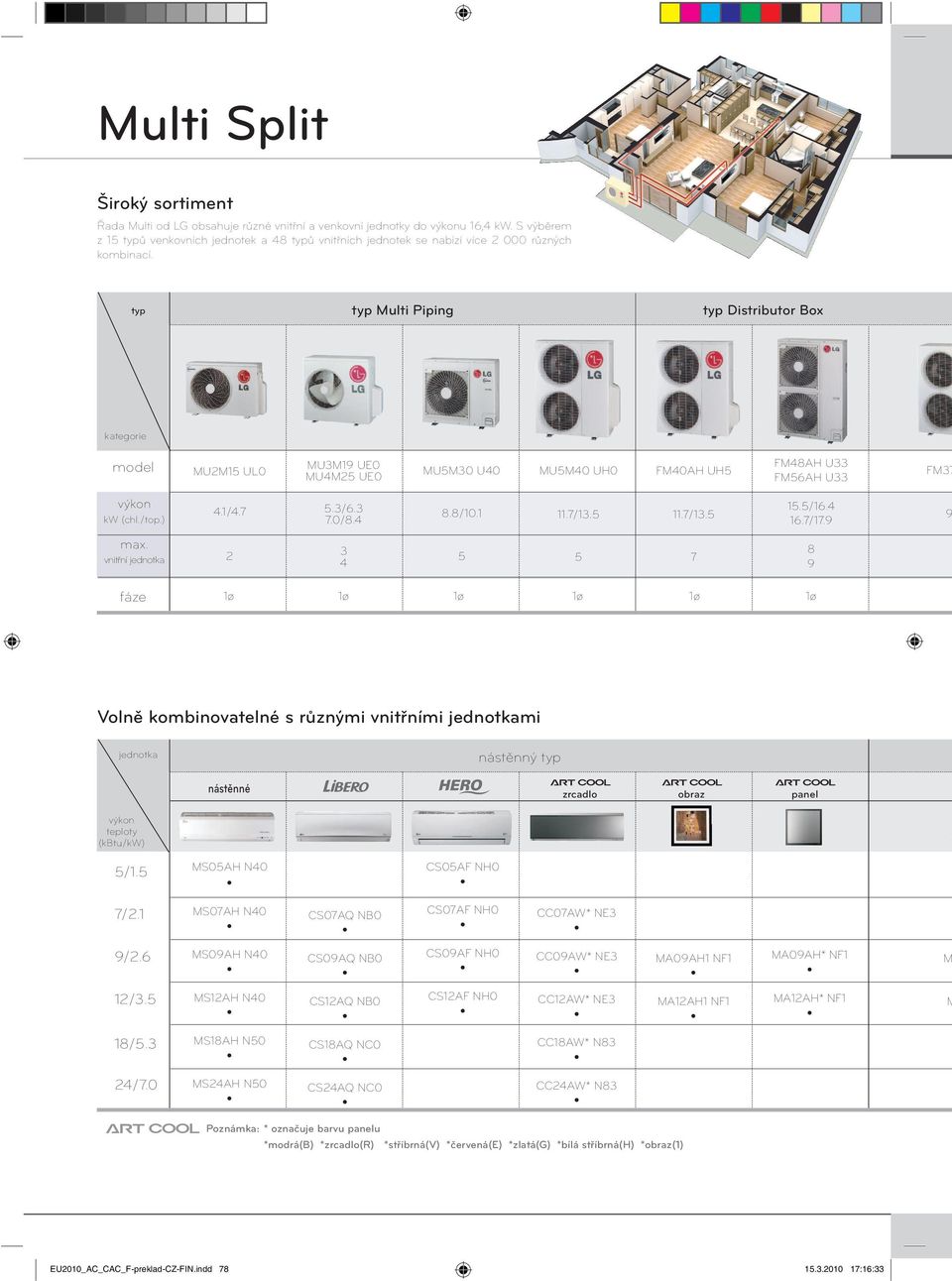

8 Multi Split Široký sortiment Řada Multi od LG obsahuje různé vnitřní a venkovní jednotky do výkonu 16,4. S výběrem z 1 typů venkovních jednotek a typů vnitřních jednotek se nabízí více různých kombinací. typ typ Multi Piping typ Distributor Box kategorie model MU2M1 UL0 MU3M1 UE0 MU4M2 UE0 FMAH U MUM U MUM UH0 FMAH UH FM3 FM6AH U výkon (chl./top.) /4..3/.0/ / 1./ / / /1. max. vnitřní jednotka fáze 1ø 1ø 1ø 1ø 1ø 1ø Volně kombinovatelné s různými vnitřními jednotkami jednotka nástěnný typ nástěnné zrcadlo obraz panel výkon teploty (kbtu/) /1. MS0AH N CS0AF NH0 /2.1 MS0AH N CS0AQ NB0 CS0AF NH0 CC0AW* NE3 /2.6 MS0AH N CS0AQ NB0 CS0AF NH0 CC0AW* NE3 MA0AH1 NF1 MA0AH* NF1 M /3. MSAH N CSAQ NB0 CSAF NH0 CCAW* NE3 MAAH1 NF1 MAAH* NF1 M /.3 MSAH N0 CSAQ NC0 CCAW* N83 /.0 MSAH N0 CSAQ NC0 CCAW* N83 Poznámka: * označuje barvu panelu *modrá(b) *zrcadlo(r) *stříbrná(v) *červená(e) *zlatá(g) *bílá stříbrná(h) *obraz(1) EU2010_AC_CAC_FprekladCZFIN.indd :16:

9 Klimatizační jednotky LG _ FM3AH UE0./ FMAH U FM4AH U FMAH U 13./1 1./ /1. 8 3ø 3ø Kazetové jednotky 1 směr 4 směry štíhlý kanál Kanálové jednotky vysoký parapetní konvertibilní MT06AH NR0 MT08AH NR0 F1 MT0AH NC1 MT10AH NR0 MB0AHL N CQ0 NA0 MV0AH NE0 F1 MT11AH NC1 MTAH NR0 MBAHL N CQ NA0 MVAH NE0 MTAH NQ0 MBAHL N22 MBAH NH0 CQ NA0 MVAH NB0 MTAH NP0 MBAHL N22 MBAH NH0 MVAH NB0 EU2010_AC_CAC_FprekladCZFIN.indd :16:

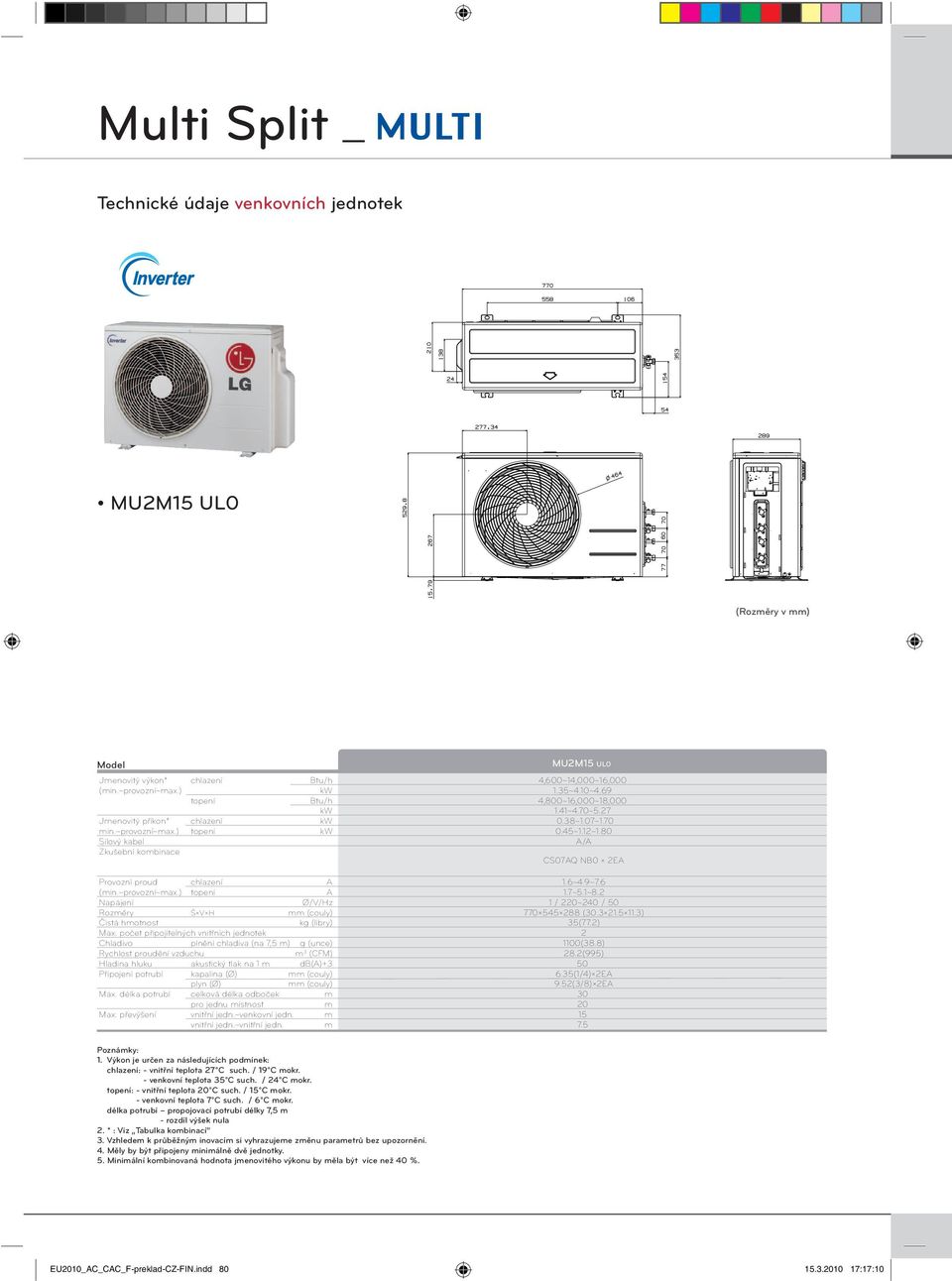

10 Multi Split _ Technické údaje venkovních jednotek MU2M1 UL0 (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení min.~provozní~max.) topení Silový kabel Zkušební kombinace Provozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø/V/Hz Rozměry Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí celková délka odboček m pro jednu místnost m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m MU2M1 UL0 4,600~14,000~1 1.3~0~ 4,800~1~ 1.~4.0~.2 0.~1.0~ ~1.~1.80 A/A CS0AQ NB0 2EA 1.6~4.~.6 1.~.1~8.2 1 / 220~0 / ( ) 3(.2) (3).2() 0 (1/4) 2EA.2(3/8) 2EA Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C such. / 1 C mokr. venkovní teplota 3 C such. / C mokr. topení: vnitřní teplota 20 C such. / 1 C mokr. venkovní teplota C such. / 6 C mokr. délka potrubí propojovací potrubí délky, m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než %. EU2010_AC_CAC_FprekladCZFIN.indd :1:10

11 Klimatizační jednotky LG _ Technické údaje venkovních jednotek MU3M1 UE0 MU4M2 UE0 (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení (min.~provozní~max.) topení Silový kabel Zkušební kombinace Provozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø/V/Hz Rozměry: Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí celková délka odboček m pro jednu místnost m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m MU3M1 UE0 4,600~~ 1.3~.3~3 4,800~~,800 1.~~.2 0.~1.20~ ~1.~2. A/A CS0AQ NB0 3EA 1.~.~ ~.~ / 220~0 / (.3.8.6) 8(8) 3 00() 3(2) 2 (1/4) 3EA.2(3/8) 3EA MU4M2 UE0 6,0~,000~2, ~.03~8.,60~,000~ 2.22~4~. 0.2~1.~ ~1.83~3.10 A/A CS0AQ NB0 4EA 3.1~.6~13.4 ~8.0~13. 1 / 220~0 / (.3.8.6) 61(1) 4 20(81.13) 3(2) 2 (1/4) 4EA.2(3/8) 4EA Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C such. / 1 C mokr. venkovní teplota 3 C such. / C mokr. topení: vnitřní teplota 20 C such. / 1 C mokr. venkovní teplota C such. / 6 C mokr. délka potrubí propojovací potrubí délky, m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než %. EU2010_AC_CAC_FprekladCZFIN.indd :1:4

12 Multi Split _ Technické údaje venkovních jednotek MUM U (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení min.~provozní~max.) topení Silový kabel Zkušební kombinace Provozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø/V/Hz Rozměry: Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí celková délka odboček m pro jednu místnost m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m MUM U 6,0~~ 1.8~0~10.,60~,00~ 2.22~~.1 0.2~2.~ ~2.1~ A/A CS0AQ NB0 EA 3.1~~13. ~.6~16.8 1/220~0/ ( ) 6(14.) 3,0(116.4) 60(1) 3 (1/4) EA.2(3/8) EA 2 1. Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C such. / 1 C mokr. venkovní teplota 3 C such. / C mokr. topení: vnitřní teplota 20 C such. / 1 C mokr. venkovní teplota C such. / 6 C mokr. délka potrubí propojovací potrubí délky, m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než %. EU2010_AC_CAC_FprekladCZFIN.indd ::04

13 Klimatizační jednotky LG _81 Technické údaje venkovních jednotek *4= MUM UH0 (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení min.~provozní~max.) topení Silový kabel Zkušební kombinace Provozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø/V/Hz Rozměry Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí celková délka odboček m pro jednu místnost m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m MUM UH0,600~,000~4 2.8~11.~13. 11,0~4~1,000 ~13.~ ~3.63~ 1.4~3.6~4.84 A/A MS0AH N EA ~16.0~ ~16.4~20. 1/220~0/ ( ) (20) 4,000(1.1) 3(2) 2 8 (1/4) EA.2(3/8) EA Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C (2,00 C) such. / 1 C (1,00 C) mokr. venkovní teplota 3 C (3,00 C) such. / C (,00 C) mokr. topení: vnitřní teplota 20 C (68 F) such. / 1 C ( F) mokr. venkovní teplota C (,6 F) such. / 6 C (,8 F) mokr. délka potrubí propojovací potrubí délky, m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než %. EU2010_AC_CAC_FprekladCZFIN.indd ::06

14 Multi Split _ Technické údaje venkovních jednotek FMAH UH [Unit : mm] (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení (min.~provozní~max.) topení Silový kabel Zkušební kombinace Provozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø/V/Hz Rozměry: Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí potrubí celkem m (hlavní+větve celkem) hlavní potrubí m potrubí větví celkem m jednotl. větve m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m FMAH UH,600~,000~4 2.8~11.~13. 11,0~4~1,000 ~13.~ ~3.63~ 1.4~3.6~4.84 A/A CS0AH NB0 EA ~16.0~ ~16.4~20. 1/220~0/ ( ) (20) 4,0(1) 3(2) 2 8.2(3/8) 1.0(3/4) Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C such. / 1 C mokr. venkovní teplota 3 C such. / C mokr. topení: vnitřní teplota 20 C such. / 1 C mokr. venkovní teplota C such. / 6 C mokr. délka potrubí hlavní potrubí m, potrubí větve m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než % EU2010_AC_CAC_FprekladCZFIN.indd ::08

15 Klimatizační jednotky LG _83 Technické údaje venkovních jednotek FMAH U FM6AH U (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení (min.~provozní~max.) topení Silový kabel Zkušební kombinace Provozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø / V / Hz Rozměry: Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí potrubí celkem m (hlavní+větve celkem) hlavní potrubí m potrubí větví celkem m jednotl. větve m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C such. / 1 C mokr. venkovní teplota 3 C such. / C mokr. topení: vnitřní teplota 20 C such. / 1 C mokr. venkovní teplota C such. / 6 C mokr. délka potrubí hlavní potrubí m, potrubí větve m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než %. FMAH U 11,0~2,800~ 3.3~1.~1.0,68~~,000 3.~16.4~ ~~.3 1.~4.~.8 A/A MS0AH N EA MS0AH N 3EA 3.~.1~2 6.~22.6~2.0 1/220~0/ ( ) 108(8) 8 00(1) 60(2,11) 2 8.2(3/8) 1.0(3/4) FM6AH U 1~,000~63, ~16.~.2 1,~61,000~64,000 4.~1.~. 1.0~~.6 1.2~2~.0 A/A MS0AH N 8EA ~.~.0.4~22.4~.0 1/220~0/ ( ) 108(8) 00(1) 60(2,11) 2.2(3/8) 1.0(3/4) EU2010_AC_CAC_FprekladCZFIN.indd ::10

16 Multi Split _ Technické údaje venkovních jednotek FM3AH UE0 (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení (min.~provozní~max.) topení Silový kabel Zkušební kombinace Provozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø/V/Hz Rozměry: Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí potrubí celkem m (hlavní+větve celkem) hlavní potrubí m potrubí větví celkem m jednotl. větve m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m FM3AH UE0 ~,000~3,000 3~.6~ ,800~,000~, ~11.1~ ~3.00~ ~3.0~3.1 A/A MS0AH N 6EA / 0~ / ,0 0 (.3..6) 80(16) 6 2,800() (1,1) 2 1/4 (1/4) 1.88(/8) Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C such. / 1 C mokr. venkovní teplota 3 C such. / C mokr. topení: vnitřní teplota 20 C such. / 1 C mokr. venkovní teplota C such. / 6 C mokr. délka potrubí hlavní potrubí m, potrubí větve m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než % EU2010_AC_CAC_FprekladCZFIN.indd ::

17 Klimatizační jednotky LG _8 Technické údaje venkovních jednotek FMAH U FM4AH U FMAH U [Unit : mm] (Rozměry v mm) Model Jmenovitý výkon* chlazení (min.~provozní~max.) topení Jmenovitý příkon* chlazení (min.~provozní~max.) topení Silový kabel Zkušební kombinace Pprovozní proud chlazení A (min.~provozní~max.) topení A Napájení Ø/V/Hz Rozměry: Š V H mm (couly) Čistá hmotnost kg (libry). počet připojitelných vnitřních jednotek Chladivo plnění chladiva (na, m) g (unce) Rychlost proudění vzduchu m 3 (CFM) Hladina hluku akustický tlak na 1 m db(a)+3 Připojení potrubí kapalina (Ø) mm (couly) plyn (Ø) mm (couly). délka potrubí potrubí celkem m (hlavní+větve celkem) hlavní potrubí m potrubí větví celkem m jednotl. větve m. převýšení vnitřní jedn.~venkovní jedn. m vnitřní jedn.~vnitřní jedn. m FMAH U FM4AH U FMAH U,600~4~, ~13.~1 10,2~,000~2,000 ~1~ ~4.0~4. 0.8~3.~.1 A/A MS0AH N EA 1.~.2~ 1.~.~8.0 3/0~/ ( ) 108(8.0) 4,800(1) 60(2,11) 2 8.2(3/8) 1.0(3/4) Poznámky: 1. Výkon je určen za následujících podmínek: chlazení: vnitřní teplota 2 C such. / 1 C mokr. venkovní teplota 3 C such. / C mokr. topení: vnitřní teplota 20 C such. / 1 C mokr. venkovní teplota C such. / 6 C mokr. délka potrubí hlavní potrubí m, potrubí větve m rozdíl výšek nula 2. * : Viz Tabulka kombinací 3. Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. 4. Měly by být připojeny minimálně dvě jednotky.. imální kombinovaná hodnota jmenovitého výkonu by měla být více než % ,0~2,800~ 3.3~1.~1.0,68~~,000 3.~16.4~ ~~ ~~.2 A/A MS0AH N EA + MS0AH N 3EA 1.8~8.0~ 2.1~.~8.3 3/0~/0 0 1,0 3 ( ) 108(8.0) 8 4,800(1) 60(2,11) 2 8.2(3/8) 1.0(3/4) ~,000~63, ~16.~.2 1,~61,000~64,000 4.~1.8~. 1.0~~. 1.4~4.~.6 A/A MS0AH N 8EA 2.3~~.1 2.~8.0~8. 3/0~/0 0 1,0 3 ( ) 108(8.0) 4,800(1) 60(2,11) 2.2(3/8) 1.0(3/4) EU2010_AC_CAC_FprekladCZFIN.indd ::1

18 Plasma Multi Split _ nástěnné jednotky Účinný provoz Optimalizované proudění vzduchu Při chlazení je lamela nastavena na proudění studeného vzduchu směrem nahoru a působení v širším prostoru. Při ohřevu vzduchu je lamela nastavena na proudění teplého vzduchu dolů, aby se ohřál prostor u podlahy a zajistila se v místnosti příjemná a vyvážená teplota. *pouze LIBERO Snadná montáž Rychlá a snadná montáž 16º 80º odnímatelný spodek zavěsit vnitřní jednotku oddělit spodek konzola zdvihnout pomocí konzoly Snadné připojení potrubí kabely dokončení režim chlazení horizontální nastavení lamely v krocích režim topení vertikální nastavení lamely v krocích (volitelně) Násuvná upevňovací konzola Násuvná upevňovací konzola usnadňuje montáž. Světově první Regulace v krocích Větší prostor pro přívod potrubí Více místa pro přívody značně usnadňuje montáž. 100% 14% pouze vlevo Systém čištění vzduchu Jedinečný systém čištění vzduchu LG je vybaven speciálními filtry v samostatných stupních, které zajišťují čisticí výkon. Průchodem vzduchu přes jednotlivé filtry se snižuje obsah jemných částic a plísní, nepříjemných zápachů a cigaretového kouře. předfiltrace plazmový filtr uhlíkový nanofiltr trojitý filtr alergenový filtr bioaktivní nanofiltr pouze vpravo Filter Triple Filter Allergy Free Filter Nano Carbon Filter A konvenční nová Dálkové ovládání B A(mm) B(mm) % snadné ovládání přívětivé provedení LG výr. A výr. B výr. C % % 100% % Různé vnitřní jednotky výkon () nástěnná jednotka MS0AH N MS0AH N MS0AH N MSAH N MSAH N0 MSAH N0 nástěnná jednotka CS0AQ NB0 CS0AQ NB0 CSAQ NB0 CSAQ NC0 CSAQ NC0 nástěnná jednotka CS0AF NH0 CS0AF NH0 CS0AF NH0 CSAF NH0 zrcadlo CC0AW* NE3 CC0AW* NE3 CCAW* NE3 CCAW* N83 CCAW* N83 obraz MA0AH1 NF1 MAAH1 NF1 panel MA0AH* NF1 MAAH* NF1 Poznámka: * označuje barvu panelu *zrcadlo(r) *stříbrná(v) *červená(e) *zlatá(g) *bílá stříbrná(h) *modrá(b) *obraz(b) EU2010_AC_CAC_FprekladCZFIN.indd ::

19 Klimatizační jednotky LG _8 Specifikace Model Chladicí výkon Výhřevnost Proud jmenovitý provozní proud A Rychlost proudění vzduchu m 3 (vys./stř./níz.) cfm Rozměry (Š V H) Body mm(couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz.) db(a)+3 Potrubí kapalina mm (couly) Připojení plyn mm (couly) Rychlost odvlhčování l/h MS0AH N,000 1., /.0/ /1/ (.1 6.0) (1.4) 2 / 2 / 20 (1/4).2 (3/8) 0. MS0AH N, /.0/ /1/ (.1 6.0) (1.4) 2 / 2 / 20 (1/4).2 (3/8) 0. MS0AH N, /6./6.0 /2/ (.1 6.0) (1.4) / 2 / 22 (1/4).2 (3/8) 1.1 MSAH N, /.0/8. 3/3/ (.1 6.0) (1.4) / / 2 (1/4).2 (3/8) 1.2 MSAH N /10./.0 4// ( ) 13(.) 3 / / (1/4). (1/2) 2.3 MSAH N0, , /13.0/11.0 4/0/ ( ) 13(.) / 3 / (1/4). (1/2) 3.0 Model Chladicí výkon Výhřevnost Proud jmenovitý provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz.) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování l/h CS0AQ NB0, /.0/ /1/ ( ) 11(.) //2 (1/4).2 (3/8) 0. CS0AQ NB0, /6./6.0 /2/2 88 0( ) 11(.) / / 2 (1/4).2 (3/8) 1.1 CSAQ NB0, /.0/8. 3/3/0 88 0( ) 11(.) 3 / / (1/4).2 (3/8) 1.2 CSAQ NC /1/.3 2/02/ (.6.8.8) 1(3.) 3// (1/4). (1/2) 1. CSAQ NC0, , /1.0/1 20/600/ (.6.8.8) 1(3.) /3/ (1/4). (1/2) 2.6 Model CS0AF NH0 CS0AF NH0 CS0AF NH0 CSAF NH0 Chladicí výkon Výhřevnost Proud jmenovitý provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz.) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování l/h,000 1., /./.1 2/201/ (.1 8.3) 8.(.) /2/ (1/4).2(3/8) 1.2, /./.1 2/201/ (.1 8.3) 8.(.) /2/ (1/4).2(3/8) 1.2, //. // (.1 8.3) 8.(.) //2 (1/4).2(3/8) 1.6, /6./ 3/4/ (.1 8.3) 8.(.) // (1/4).2(3/8) 1. Model Note : Due to our policy of innovation some specifications may be changed without notification. CC0AW* NE3 CC0AW* NE3 CCAW* NE3 Chladicí výkon, , ,000 Výhřevnost Provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm 8.0/.0/.0 2//1 10/8.0/6.0 /3/2 10/8.0/6.0 /3/2 Rozměry (Š V H) hlavní těleso mm (couly) ( ) ( ) ( ) Hmotnost hlavní těleso kg (libry) (1.).(20.).(20.) Hladina hluku (vys./stř./níz.) db(a)±3 /2/ 3//2 3//2 Připojení potrubí kapalina mm (couly) (1/4) (1/4) (1/4) plyn mm (couly).2 (3/8).2 (3/8).2 (3/8) Rychlost odvlhčování l/h CCAW* N /11./10 /6/ ( ) 1(.0) 3/3/3 (1/4). (1/2) 2.0 CCAW* N83, , /14/13 // ( ) 1(.0) // (1/4). (1/2) 2. Model Chladicí výkon Výhřevnost Provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz.) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování l/h MA0AH1 NF1 MAAH1 NF1 MA0AH* NF1 MAAH* NF1, /./ 22/208/ (.6.6.) 1(.1) / / 2 (1/4).2(3/8) 1.2 Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění., /.3/.6 4// (.6.6.) 1(.1) / / (1/4).2(3/8) 1.4, /./ 22/208/ (.6.6.) 1(.1) / / 2 (1/4).2(3/8) 1.2, /.3/.6 4// (.6.6.) 1(.1) / / (1/4).2(3/8) 1.4 EU2010_AC_CAC_FprekladCZFIN.indd ::

20 Multi Split _ kazetové jednotky Pohodlný provoz Široký proud vzduchu Zdokonalené široké lamely zmenšují mrtvé zóny a zlepšují distribuci vzduchu i teploty. širší o 80mm! 6mm vzduchu rovnoměrná distribuce 2 C 1 C Snadná montáž Odnímatelné rámy Provedení s nasazovacími a odnímatelnými rohy umožňuje snadné polohování závěsu během montáže a kontrolu netěsností v propojovací trubce odtoku kondenzátu. lze nasadit a sejmout pomocí úchytů v rozích kazeta LG mm kazeta LG mrtvé zóny proudění vzduchu ve čtyřech rozích 2 C 1 C kontrola potrubí chladiva Kontrola těsnosti odtoku konvenční konvenční Seřízení závěsu Seřízení závěsu Oddělená funkce lamel Řízení úhlu lamel poskytuje jak přímý tak nepřímý proud vzduchu a dále snižuje studený průvan. Kontrola těsnosti odtoku Seřízení závěsu Provoz se všemi lamelami Regulace rychlosti proudu vzduchu Upevnění panelu jedním pohybem Vnější panel se snadno připevní pouhým nasunutím na těleso jednotky oběma rukama bez další pomoci. Ovládání úhlu jednotlivých lamel přímý proud vzduchu nepřímý proud vzduchu Ovládání úhlu jednotlivých lamel Automatické řízení úhlu lamel Každá ze čtyř lamel má svůj vlastní motor, což umožňuje pružnou regulaci proudění vzduchu podle situace. 1 : 20º 0 : º 2 : º 3 : 0º 4 : 60º : 0º 1 lamela, 1 motor Výsuvná mřížka (příslušenství: PTEGM0) Snadné čištění filtru s výsuvnou mřížkou instalovaná v tělese jednotky automatické nastavení výšky vysunutí čtyřbodové uchycení paměť uživatelské výšky max. 4, m délky * Dostupnost konkrétních modelů lze zkontrolovat v databázi výrobků nová kazeta 4.m konvenční 3.m 4bodové uchycení automatické nastavení výšky paměť výšky uživatele autostop před překážkou zastavení výsuvu EU2010_AC_CAC_FprekladCZFIN.indd ::

21 Klimatizační jednotky LG _8 Různé vnitřní jednotky výkon () směr kazetový typ MT0AH NC1 MT11AH NC1 4 směry kazetový typ MT06AH NR0 MT08AH NR0 MT10AH NR0 MTAH NR0 MTAH NQ0 MTAH NP0 Specifikace Kazetová 1směrová Model Panel Chladící výkon Výhřevnost Provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) ozdobný panel mm Hmotnost hlavní těleso kg (libry) ozdobný panel kg (libry) Hladina hluku (vys./stř./níz.) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování 1/h MT0AH NC1 PTHCC, /./6. 0// ( ) ( ) 22(.) 4() 3 / / (1/4).2 (3/8) 1.1 Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. MT11AH NC1 PTHCC, /8/ 3/3/ ( ) ( ) 22(.) 4() 3 / / 2 (1/4).2 (3/8) 1.3 Model Panel Chladící výkon Výhřevnost Proud jmenovitý provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) ozdobný panel mm Hmotnost hlavní těleso kg (libry) ozdobný panel kg (libry) Hladina hluku (vys./stř./níz.) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování 1/h MT06AH NR0 PTUQC,000 1., /6/ /1/ ( ) 00 00( ) 14(.) 3(6.6) /2/ (1/4).2 (3/8) 0.8 Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. Stropní kazeta 4směrová MT08AH NR0 PTUQC, /6/ /1/ ( ) 00 00( ) 14(.) 3(6.6) /2/ (1/4).2 (3/8) 1.0 MT10AH NR0 PTUQC, /./6. 0// ( ) 00 00( ) 14(.) 3(6.6) /2/2 (1/4).2 (3/8) 1.1 Model Panel Chladící výkon Výhřevnost Proud jmenovitý provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) ozdobný panel mm Hmotnost hlavní těleso kg (libry) ozdobný panel kg (libry) Hladina hluku (vys./stř./níz.) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování 1/h MTAH NR0 PTUQC, /8/6. 3/3/ ( ) 00 00( ) 14(.) 3(6.6) 3//2 (1/4).2 (3/8) 1.2 Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. stropní kazeta 4směrová MTAH NQ0 PTUQC //10 4/4/ 0 0( ) 00 00( ) 1(.1) 3(6.6) /3/ (1/4).(1/2) 2.4 MTAH NP0 PTUMC,000.03, /1/13 600// ( ) 0 2 0( ) (4) (11.0) 3/3/ (1/4).(1/2) 3.0 EU2010_AC_CAC_FprekladCZFIN.indd ::

22 Multi Split_ konvertibilní jednotky Lineární regulace externího statického tlaku Jelikož objem vzduchu a hlučnost jsou konstantně v návrhových hodnotách bez ohledu na změny EST, lze optimalizovat montáž vzduchových kanálů udržovat výkon a hladinu hluku na požadované úrovni snížit počet použitých modelů klimatizačních jednotek Přínosem technologie motorů s fázovým řízením je úspora při montáži. Regulace se dvěma termistory Mezi teplotou naměřenou na nainstalované jednotce a teplotou v místnosti může být významný rozdíl. Regulace se dvěma termistory dává možnost ovládat teplotu na základě kterékoli z obou naměřených hodnot. Výběr termistoru pro regulaci se provádí pomocí posuvného spínače na zadní straně kabelem připojeného dálkového ovládání s LCD. Jeden termistor je ve vnitřní jednotce a druhý na dálkovém ovládání. objem vzduchu kabelové dálkové ovládání s LCD regulace se dvěma termistory Kanálové jednotky Objem vzduchu na 2mmAq Objem vzduchu na 10mmAq statický tlak (mmaq) *snadná regulace EST dálkovým ovládáním Ovládání po zónách Tuto funkci lze využít k ovládání provozu klimatizačních jednotek všude tam, kde mají jednotlivé zóny (maximálně 4 zóny) samostatný termostat a motor regulační klapky. Obraťte se na dodavatele klimatizací, aby vám poradil, zda potřebujete funkci proměnného objemu vzduchu a aby vám dal cenovou nabídku na montáž včetně dodávky termostatů a motorů regulační klapky. Tichý provoz a snadná údržba Lehký plastový ventilátor a kryt snižují hlučnost provozu a usnadňují údržbu. Kryt ventilátoru v novém provedení lze při provádění údržby a oprav snadno rozmontovat. Motor ventilátoru lze vyjmout bez vyjímání celé sestavy ventilátoru. místnost 1 termostat místnost 2 termostat konvenční Ventilátor a kryt LG motor klapky motor klapky motor klapky motor klapky místnost 3 termostat místnost 4 termostat *Poznámky: MBAH, MBAH, MBAH, MBAH Kondenzační čerpadlo s vysokým výtlakem Pomocné odtokové čerpadlo odtoku automaticky odvádí kondenzovanou vodu. Výtlak až 00 mm umožňuje vytvořit dokonalé řešení pro odvod vody. sklon odtokového potrubí (1/0~1/100) uchycení odtokové potrubí mm 00mm 0mm odtoková hadice (příslušenství: ABDPG) HInverter: včetně odtokového čerpadla s vysokým výtlakem EU2010_AC_CAC_FprekladCZFIN.indd :2:4

23 Klimatizační jednotky LG _1 Různé vnitřní jednotky výkon () Nízkotlaká potrubní Vysokotlaká potrubní MB0AHL N MBAHL N MBAHL N22 MBAH NH0 MBAHL N22 MBAH NH0 Specifikace Model Chladicí výkon Výhřevnost Proud jmenovitý provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz.) db(a)+3 Potrubí kapalina mm (couly) Připojení plyn mm (couly) Rychlost odvlhčování l/h, /./6. 0// ( ) 20.() //2 (1/4).2(3/8) 1.0, /8./. 3/0/ ( ) 20.() // (1/4).2(3/8) 1.2 Nízkotlaká potrubní MB0AHL N MBAHL N MBAHL N22 MBAHL N /13./11. /4/6 1, ( ).() //2 (1/4).(1/2) 2.0,000.03, /1/ //4 1, ( ) 2(.) // (1/4).(1/2) 2. Model Chladicí výkon Výhřevnost Proud jmenovitý provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz.) db(a)+3 Potrubí kapalina mm (couly) Připojení plyn mm (couly) Rychlost odvlhčování l/h MBAH NH /14./13 83// (.6 1.) 3(.2) / / (1/4).(1/2) 2.0 Vysokotlaká potrubní MBAH NH0,000.03, /16./14 6/83/ (.6 1.) 3(.2) // (1/4).(1/2) 2. Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. EU2010_AC_CAC_FprekladCZFIN.indd :1:04

24 Multi Split _ konvertibilní jednotky Volnost instalace Dokonalá volba, jak uspořit volný prostor Dva způsoby montáže Zaoblené provedení konvertibilních jednotek umožňuje montáž buď na úrovni stropu nebo podlahy. Stropní montáž nezabírá prostor na stěnách ani na podlaze, zatímco montáž u podlahy pomáhá bránit ztrátám teplého vzduchu. Ovládání směru proudění vzduchu Horizontální ovládání směru proudění vzduchu. Horizontální směr proudění vzduchu lze seřídit ručním nastavením polohy lamely pro horizontální směr proudění vzduchu. horizontální Vertikální směr proudění vzduchu lze podle potřeby nastavit pomocí dálkového ovládání. vertikální Různé vnitřní jednotky výkon () MV0AH NE0 MVAH NE0 MVAH NB0 MVAH NB0 Specifikace Model Chladící výkon Výhřevnost Proud jmenovitý provozní proud A Průtok vzduchu (vys./stř./níz.) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz.) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování 1/h MV0AH NE0 MVAH NE0 MVAH NB0 MVAH NB0, /6.4/.0 /2/ ( ) (.) // (1/4).2(3/8) 1.0 Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění., /8.3/6. // ( ) (.) // (1/4).2(3/8) 1.2 Ceiling & Floor //11 4/4/8 1, (.2) (6) / / 3 (1/4).(1/2) 2.0, /13./ /4/4 1, (.2) (6) 4 / / 3 (1/4).(1/2) 3.0 EU2010_AC_CAC_FprekladCZFIN.indd :3:0

25 Parapetní jednotky Klimatizační jednotky LG _3 Příjemné proudění vzduchu Jiná proudění vzduchu pro chlazení a topení Při chlazení je lamela nastavena na proudění výstupního vzduchu směrem nahoru. Při topení směruje lamela ohřátý vzduch dolů, aby se vyrovnávala teplota v celé místnosti, zejména u podlahy. Rychlý režim podlahového topení Parapetní jednotky poskytují výkonnější provoz díky své rychlosti. Ohřátí podlahového prostoru na požadovanou teplotu je mnohem rychlejší než s konvenčními klimatizačními jednotkami. 2 C vertikálně chlazení horizontální 1 C doba náběhu topení (13 C C) výrobce A minut sekund topení (normální režim) výrobce B elektrický ohřívač LG minut sekund topení (režim podlahového topení) 0 minut minut sekund (zkušební podmínky: cílová tepl. C, vnitřní tepl.: 13 C~, venkovní tepl.: C) LG režim ohřevu podlahy 8 minut sekund Ovládání horních směrovacích lamel tichý provoz (22dB) db kancelář Zdravý vzduch (3fázový systém filtrace vzduchu) 1. Moderní předfiltrace Antibakteriální předfiltrace zachytává především velké prachové částice, plísně a roztoče. 2. Filtrace alergenů Tento filtr obsahuje enzym, který rozkládá alergeny, dále apatit a organickoanorganický tmel, který váže enzym na filtr. Při průchodu vzduchu filtrem se alergen zachytí na filtru a enzym rozkrojí protein alergenu jako miniaturní nůžtičky, čímž jej zneškodní. 0dB rozhovor db čítárna 22dB LG 20dB prázdné studio 3. Ionizátor Výstupní ionizátor vytváří kolem 1,2 milionů iontů a zachytává nebezpečné polétavé látky ve vzduchu a tak ničí i choroboplodné zárodky. Různé vnitřní jednotky výkon () CQ0 NA0 CQ NA0 CQ NA0 Specifikace Model Chladící výkon Výhřevnost Provozní proud A Průtok vzduchu (vys./stř./níz./sleep) m 3 cfm Rozměry (Š V H) hlavní těleso mm (couly) Hmotnost hlavní těleso kg (libry) Hladina hluku (vys./stř./níz./sleep) db(a)±3 Připojení potrubí kapalina mm (couly) plyn mm (couly) Rychlost odvlhčování 1/h CQ0 NA0, /6./.2 3/2/ ( ) 1(.4) //2 (1/4).2(3/8) 1.0 Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. Console CQ NA0, /6./.2 3/2/ ( ) 1(.4) 3//2 (1/4).2(3/8) 1.2 CQ NA /8.6/.2 /0/ ( ) 1(.4) /3/3 (1/4).(1/2) 2.0 EU2010_AC_CAC_FprekladCZFIN.indd :3:

26 Příslušenství_ Distributor Box PMBD20, PMBD, PMBD, PMBD220, PMBD2 Různé distributory Distributor Box umožňují snadnou montáž pro 2 vnitřní jednotky 3 vnitřní jednotky 4 vnitřní jednotky distributor PMBD20 PMBD220 PMBD PMBD2 Různé distributory mohou značně usnadnit montáž na libovolném místě. PMBD V Vlastnosti distribuce chladiva do různých typů vnitřních jednotek. 3 modely (2, 3 nebo 4 vnitřní jednotky) obsahuje elektricky ovládané ventily řídicí elektronika je uvnitř vnitřní izolace brání únikům kapaliny jednoduché propojení pomocí závitu rozválcováním zajišťuje snadnou montáž kompaktní provedení (malá výška) bez pájení jen závity Technické vlastnosti distributorů Oz Model Připojitelné počet vnitřních jednotek vnitřní jednotky výkon Zdroj napájení Ø/V/Hz Příkon W Provozní proud A Rozměry: Š V H mm (couly) Čistá hmotnost kg/libry Připojení potrubí kapalina (Ø) mm (couly) (k venkovní jednotce) plyn (Ø) mm (couly) Připojení potrubí kapalina (Ø) mm (couly) (k vnitřní jednotce) plyn (Ø) mm (couly) Příslušenství závěs (konzola) ks šroub ks návod ks PMBD20 1~2 k/k/k/k/k 1, 0, 220~ (11..6.) 4.8/.2(3/8) 1.0(3/4) (1/4) 2EA.2(3/8) 2EA PMBD 1~3 k/k/k/k/k 1, 0, 220~ (11..6.) 4./10.8.2(3/8) 1.0(3/4) (1/4) 3EA.2(3/8) 3EA PMBD 1~4 k/k/k/k/k 1, 0, 220~ (11..6.) /11.2(3/8) 1.0(3/4) (1/4) 4EA.2(3/8) 4EA PMBD220 1~2 k/k/k/k 1, 0, 220~ (11..6.) /11.2(3/8) 1.0(3/4) (1/4) 2EA. 2EA PMBD2 1~3 k/k/k/k 1, 0, 220~ (11..6.) /11.2(3/8) 1.0(3/4) (1/4) 3EA. 3EA ná PM PM PM Poznámka: 1. Přípojka potrubí musí být shodná s potrubím připojované vnitřní jednotky. (V případě potřeby použít spojku, která je součástí vnitřní jednotky.) 2. Distributor se měl instalovat uvnitř budovy. Poznámka: Vzhledem k průběžným inovacím si vyhrazujeme změnu parametrů bez upozornění. EU2010_AC_CAC_FprekladCZFIN.indd :1:1

27 Příslušenství_ Klimatizační jednotky LG _ Souprava rozdělovačů PMBL20 / PMBL620 (2 distributory) / PMBL03F0 (3 distributory) Vlastnosti Souprava rozdělovačů významně usnadňuje montáž systémů Multi. Souprava rozdělovačů řeší jak rozvod plynu tak kapaliny. V sadě je i materiál na izolaci odboček. Distributor Box Využití Y rozdělovač Označení příslušenství název modelu počet distributorů použitelný model technické vlastnosti plyn kapalina (mm) PMBL20 2 jednotky pouze 3Ø, k Ø1.88 Ø1.88 Ø1.88 Ø Ø Ø PMBL620 2 jednotky 1ø, 3ø Ø1.0 Ø1.0 Ø1.0 Ø.2 Ø.2 Ø.2 PMBL03F0 3 jednotky 1ø, 3ø EU2010_AC_CAC_FprekladCZFIN.indd :1:

28 EU2010_AC_CAC_FprekladCZFIN.indd :1:

29 Tabulka kombinací_ Klimatizační jednotky LG _ MU2M1 UL0 provoz kombinace vnitřní jednotky (kbtu/) jednotlivé výkony chlazení celkový výkon 1 jednotka Jednotka A Jednotka B celkem Jednotka A 000 Jednotka B jednotky Poznámka : 1. chladicí výkon za podmínek: vnitřní teplota 2 C such., 1 C mokr.; venkovní teplota 3 C such. 2. výkon ohřevu za podmínek: vnitřní teplota 20 C such.; venkovní teplota C such, 6 C mokr. 3. celková možnost připojení vnitřní jednotky je do k 4. Měly by být připojeny minimálně dvě jednotky. MU2M1 UL0 provoz kombinace vnitřní jednotky (kbtu/) jednotlivé výkony topení celkový výkon 1 jednotka Jednotka A Jednotka B celkem Jednotka A 00 Jednotka B jednotky Poznámka : 1. chladicí výkon za podmínek: vnitřní teplota 2 C such., 1 C mokr. venkovní teplota 3 C such. 2. výkon ohřevu za podmínek: vnitřní teplota 20 C such.; venkovní teplota C such, 6 C mokr. 3. celková možnost připojení vnitřní jednotky je do k 4. Měly by být připojeny minimálně dvě jednotky. EU2010_AC_CAC_FprekladCZFIN.indd :1:3

30 Tabulka kombinací_ MU3M1 UE0 provoz kombinace jednotlivé výkony chlazení celkový výkon Jednotka A Jednotka B Jednotka C celkem Jednotka A Jednotka B Jednotka C 1 jednotka 000 4, , , , ,0 1.6, , , jednotky , , , ,000 16, , , , ,000 16, , , jednotky , , , , , Poznámka : 1. chladicí výkon za podmínek: vnitřní teplota 2 C such., 1 C mokr.; venkovní teplota 3 C such. 2. výkon ohřevu za podmínek: vnitřní teplota 20 C such.; venkovní teplota C such, 6 C mokr. 3.Celková možnost připojení vnitřní jednotky je do k. 4. Měly by být připojeny minimálně dvě jednotky. EU2010_AC_CAC_FprekladCZFIN.indd :1:

31 Klimatizační jednotky LG _ MU3M1 UE0 provoz kombinace jednotlivé výkony topení celkový výkon Jednotka A Jednotka B Jednotka C celkem Jednotka A Jednotka B Jednotka C 1 jednotka , jednotky jednotky Poznámka : 1. chladicí výkon za podmínek: vnitřní teplota 2 C such., 1 C mokr.; venkovní teplota 3 C such. 2. výkon ohřevu za podmínek: vnitřní teplota 20 C such.; venkovní teplota C such, 6 C mokr. 3. Celková možnost připojení vnitřní jednotky je do k. 4. Měly by být připojeny minimálně dvě jednotky. EU2010_AC_CAC_FprekladCZFIN.indd :1:
