Automatická závora 615

Transkript

1

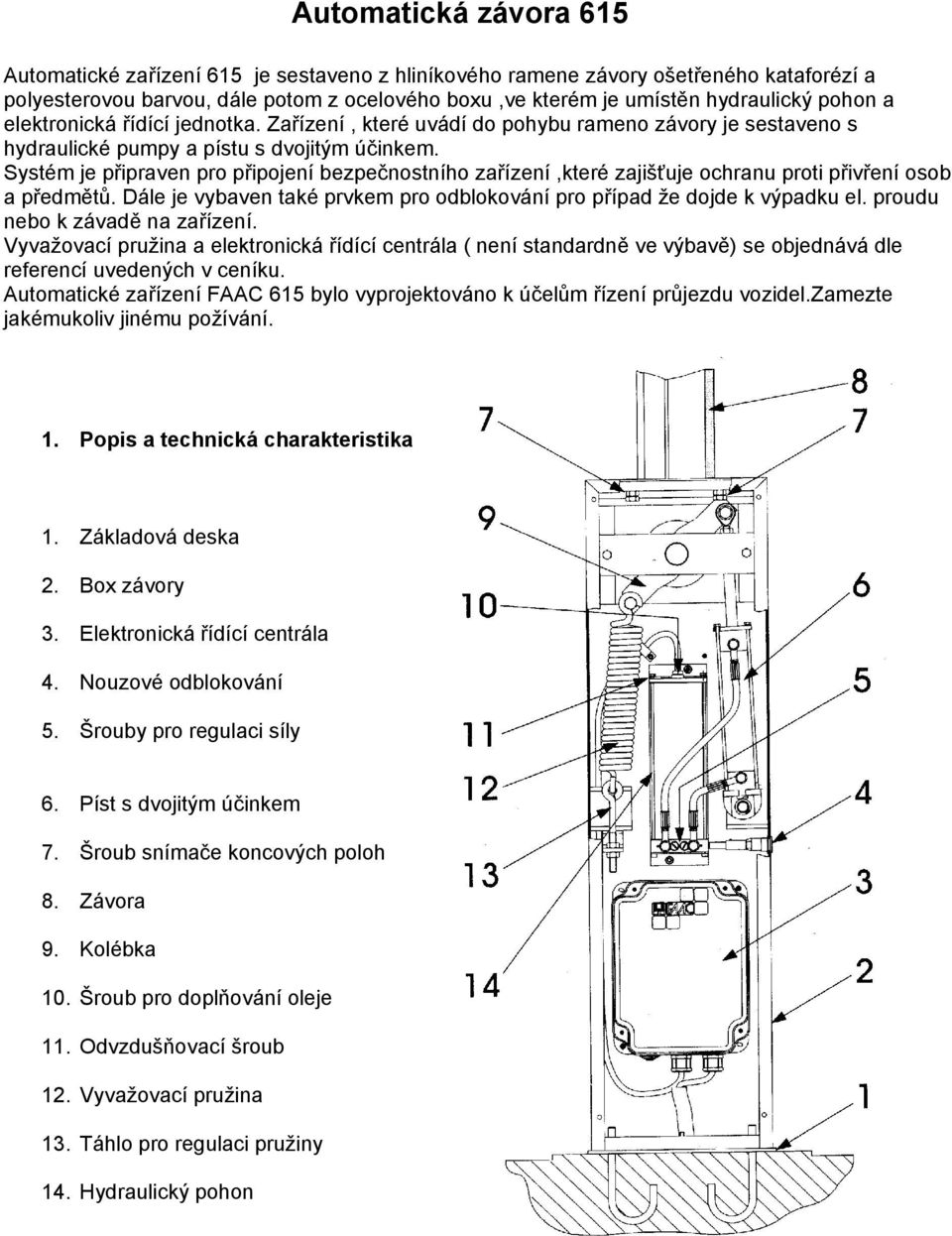

2 Automatická závora 615 Automatické zařízení 615 je sestaveno z hliníkového ramene závory ošetřeného kataforézí a polyesterovou barvou, dále potom z ocelového boxu,ve kterém je umístěn hydraulický pohon a elektronická řídící jednotka. Zařízení, které uvádí do pohybu rameno závory je sestaveno s hydraulické pumpy a pístu s dvojitým účinkem. Systém je připraven pro připojení bezpečnostního zařízení,které zajišťuje ochranu proti přivření osob a předmětů. Dále je vybaven také prvkem pro odblokování pro případ že dojde k výpadku el. proudu nebo k závadě na zařízení. Vyvažovací pružina a elektronická řídící centrála ( není standardně ve výbavě) se objednává dle referencí uvedených v ceníku. Automatické zařízení FAAC 615 bylo vyprojektováno k účelům řízení průjezdu vozidel.zamezte jakémukoliv jinému požívání. 1. Popis a technická charakteristika 1. Základová deska 2. Box závory 3. Elektronická řídící centrála 4. Nouzové odblokování 5. Šrouby pro regulaci síly 6. Píst s dvojitým účinkem 7. Šroub snímače koncových poloh 8. Závora 9. Kolébka 10. Šroub pro doplňování oleje 11. Odvzdušňovací šroub 12. Vyvažovací pružina 13. Táhlo pro regulaci pružiny 14. Hydraulický pohon

3 MODEL ZÁVORY 615-1,5 l / min 615-3l /min Maximální délka závory (m) 5 2,5 Maximální doba otevírání (vt) 5,7 2,9 Úhlová rychlost (st/vt) 0,28 0,54 Výkon pumpy (l/min) 1,5 3 Maximální síla (Nm) Typ závory Pevná / zlamovací / se Pevná závěsem Frekvence používání při 20 C 50% 40% Počet za sebou jdoucích cyklů 20 C Napájení 230 V - (+6% - 10%) ) 50Hz Příkon (W) 220 Tip oleje FAAC XD 220 Množství oleje 0,9 Termopojistka ve vinutí 120 C Systém ochrany proti přivření přepouštěcí ventily (v dodávce) Rozmezí okolních teplot -20 C + 55 C Povrchové ošetření boxu kataforéze Barva boxu polyesterová RAL 2004 stupeň krytí IP 44 Váha (kg) Maximální rozměry boxu š x v x h (mm) 34 (prodejní balení) 270 x 1015 x 140 Technická data motoru Počet otáček za minutu Výkon (W) 220 Spotřebovaný proud (A) 1 Napájení 1.1. Křivka maximálního využití 230 V - (+6% - 10%) 50 Hz Následující křivka znázorňuje závislost mezi maximální dobou požívání (T) a frekvencí používání (F). Es.: Závora 615 může být používána bez přerušení s maximální frekvencí 50%. Pro zajištění správné funkčnosti pohonu je třeba se pohybovat ve spodní části křivky. Důležité: Křivka je sestavena při teplotě 20 C. Přímé vystavení slunečním paprskům může snížit frekvenci použití až na 20%. Výpočet frekvence použití Je to procentuální poměr mezi efektivní pracovní dobou (otevření + zavření ) vzhledem k celkové době jednoho cyklu( otevření + zavření + doba pauzy) Kalkulační vzorec je následující: Ta + Tc Ta = doba otevírání %F = x 100 Tc = doba zavírání Ta + Tc + Tp + Ti Tp = doba pauzy Ti = období klidu mezi jednotlivými cykly 4. Instalace závory 4.1. Předběžná zjištění Pro správnou a bezpečnou funkci závory zajistěte splnění následujících podmínek: 1. Závora při svém pohybu se nesmí v žádném případě dotýkat překážek jako například kabelů el. vedení a pod. 2. Charakteristika terénu musí zaručovat dostatečnou stabilitu pro základ závory. 3. V místě výkopu základu pro betonáž základové desky nesmí být žádná vedení ani el. kabely 4. Je-li tělo závory umístěno v přímé blízkosti průjezdu motorových vozidel musí být chráněno odpovídajícím způsobem. 5. Zajistěte, aby celá instalace byla řádně uzemněna pomocí odpovídajícího kabelu a matic s podložkami, které jsou součástí dodávky.

4 4.2. Umístění základové desky 1. Proveďte betonáž základové desky, tak jak je zobrazeno na obr 4 2. Základovou desku umístěte tak, aby mohl být protažen odpovídající počet elektrických kabelů. Prověřte zda je deska v absolutně horizontální poloze. Vyčkejte až zatvrdne beton. Obr.4 Obr.3 Obr Mechanická instalace 1. Odstraňte kryt, který je provizorně připevněn šrouby k boxu závory 2. Připevněte box k základové desce pomocí čtyř matic s podložkami, které jsou součástí dodávky.(obr.5 ref.a) Montážní otvor boxu směřuje dovnitř objektu ke kterému je závora instalována 3. Definujte, zda je závora pravá (obr. 7 / A) nebo levá obr. 7 / B)vzhledem k následujícím poznámkám. POZOR : Automatická závora 615 je dodávána vždy jako pravá. pro změnu na levou verzi následujte popis v kapitole 4.5. Ujistěte se, že rameno pístu připevněné ke kolébce je zcela vysunuto.(odpovídá vertikální poloze závory. ) 4. Odstraňte a uschovejte odvzdušňovací šroub, tak jak je naznačeno na obr. 9 refa 5. Demontujte nosič ramene závory (obr6 ref.1) a umístěte jej do vertikální polohy na unášecí čep (obr. 6 ref.1) umístněte vymezovací podložku (obr. 6 ref. 3) na unášecí čep(obr 6 ref 2) a zajistěte ji šroubem pomocí podložky (obr 6 ref 4). Utáhněte šroub dostatečnou silou, tak aby nedocházelo k uvolńování nosiče ramena. POZN. Utahovací síla musí být dostatečně velká poněvadž unašeč je na čepu blokován pomocí osmihranu s protisklonem. 6. Připevněte závoru (obr. 6 ref 6 ) ve vertikální poloze k unašeči (obr. 6 ref 1) a zajistěte ji šrouby, které jsou součástí dodávky. 7. Umístněte kryt na upevńovací šroub (obr.6 ref 5) Nainstalujte vyrovnávací pružinu a proveďte její regulaci.

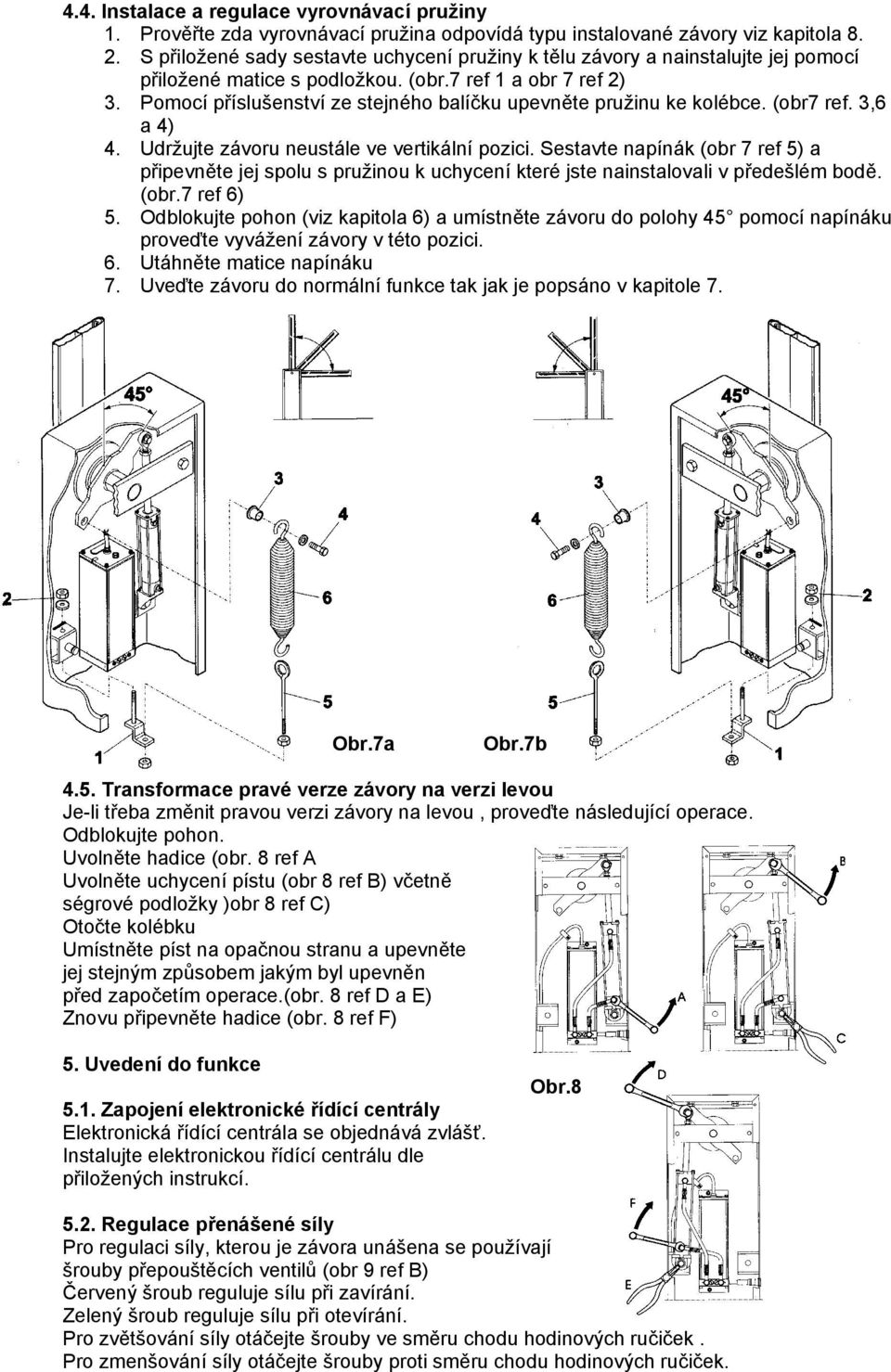

5 4.4. Instalace a regulace vyrovnávací pružiny 1. Prověřte zda vyrovnávací pružina odpovídá typu instalované závory viz kapitola S přiložené sady sestavte uchycení pružiny k tělu závory a nainstalujte jej pomocí přiložené matice s podložkou. (obr.7 ref 1 a obr 7 ref 2) 3. Pomocí příslušenství ze stejného balíčku upevněte pružinu ke kolébce. (obr7 ref. 3,6 a 4) 4. Udržujte závoru neustále ve vertikální pozici. Sestavte napínák (obr 7 ref 5) a připevněte jej spolu s pružinou k uchycení které jste nainstalovali v předešlém bodě. (obr.7 ref 6) 5. Odblokujte pohon (viz kapitola 6) a umístněte závoru do polohy 45 pomocí napínáku proveďte vyvážení závory v této pozici. 6. Utáhněte matice napínáku 7. Uveďte závoru do normální funkce tak jak je popsáno v kapitole 7. Obr.7a Obr.7b 4.5. Transformace pravé verze závory na verzi levou Je-li třeba změnit pravou verzi závory na levou, proveďte následující operace. Odblokujte pohon. Uvolněte hadice (obr. 8 ref A Uvolněte uchycení pístu (obr 8 ref B) včetně ségrové podložky )obr 8 ref C) Otočte kolébku Umístněte píst na opačnou stranu a upevněte jej stejným způsobem jakým byl upevněn před započetím operace.(obr. 8 ref D a E) Znovu připevněte hadice (obr. 8 ref F) 5. Uvedení do funkce 5.1. Zapojení elektronické řídící centrály Elektronická řídící centrála se objednává zvlášť. Instalujte elektronickou řídící centrálu dle přiložených instrukcí. Obr Regulace přenášené síly Pro regulaci síly, kterou je závora unášena se používají šrouby přepouštěcích ventilů (obr 9 ref B) Červený šroub reguluje sílu při zavírání. Zelený šroub reguluje sílu při otevírání. Pro zvětšování síly otáčejte šrouby ve směru chodu hodinových ručiček. Pro zmenšování síly otáčejte šrouby proti směru chodu hodinových ručiček.

6 5.3. Regulace mechanických koncových spínačů Nastavte pozice koncových mechanických dorazů tak, jak je naznačeno na obr. 10 Obr.9 zavřeno otevřeno Obr.10 Obr Zkouška automatického systému Jakmile dokončíte instalaci umístěte na box závory nálepku s upozorněním.(obr.11) Prověřte zda automatická závora a veškeré příslušenství pracuje bezchybně. Předejte uživateli návod na použití a objasněte funkci zařízení. Upozorněte na možná nebezpečí vznikající při funkci zařízení. 6. Manuální funkce Je-li zapotřebí se závorou manipulovat manuálně z důvodu výpadku el. proudu nebo z důvodu poruchy na zařízení, postupujeme následovně: Zasuňte standardní trojúhelníkový klíč do otvoru v boxu závory.(obr. 12) Otočte klíčem proti směru hodinových ručiček. Nyní je možno se závorou manuálně pohybovat. 7. Opětné uvedení do automatického režimu Pro zamezení nežádoucího spuštění závory náhodným impulsem je vhodné zařízení odpojit od přívodu el. proudu. Pro uvedení zařízení do normálního stavu otočte klíčem opět ve směru hodinových ručiček a klíč vyjměte. 8. Vyvažovací pružiny Automatická závora 615 vyžaduje instalaci vyrovnávací pružiny, kterou je nutno objednávat zvlášť. Druh vyvažovací pružiny závisí na typu a délce použitého ramene. Správný druh pružiny je možno vybrat dle následující tabulky. Tab.2 Pro ráhno do 3,0m, prům Pro ráhno do 4,0m, prům

7 9. Příslušenství Sada závěsu (obr. 13) Závěs na ramenu závory zaručuje její lepší viditelnost. Je disponibilní v délkách 2 a 3 m. POZOR: Instalace závěsu závory je podmíněno výměnou vyrovnávací pružiny. Podpěra ramena závory (obr.14) Podpěra ramena závory má dvě funkce: - zamezuje ohnutí ramena závory vlastní vahou nebo jinou silou působící na závoru shora - umožňuje podepření ramena v zavřeném stavu a proto omezuje možnost jeho vibrací. Sada zlamovacího ramena (obr.15) Sada zlamovacího ramena umožňuje instalaci závory do prostor s nízkým stropem max. 3m. POZOR: Instalace sady zlamovacího ramene je podmíněna výměnou vyvažovací pružiny. Pozice umístění základové desky podpěry ramene. Pro nalezení správné pozice umístění základové desky podpěry ramene závory následujte instrukce uvedené na obr. 16 P1 = Základová deska závory P2 = základová deska podpěry ramene L = Délka závory (v mm) A = L- 385 (v mm) 10. Údržba Když je prováděna údržba, je vždy zapotřebí zkontrolovat nastavení přepouštěcích ventilů a funkci bezpečnostních zařízení Doplnění množství oleje Kontrolujte pravidelně množství oleje v nádržce. Při nízké a průměrné frekvenci používání stačí jednou za 6 měsíců. Úroveň oleje by neměla klesnout pod hladinu stanovenou na mírce viz obr. 17 Olej se doplňuje otvorem uzavřeným šroubem s mírkou. Hladina oleje by neměla přesáhnout stanovenou výši viz. obr. 17 Do zařízení doplňujte zásadně olej značky FAAC XD Opravy V případě nutnosti opravy se obracejte vždy na servisní místo nebo zastoupení firmy FAAC.
