PRŮVODNÍ ZPRÁVA Ing. David Pauzar RDS. Ing. David Pauzar. Hajnice - víceúčelové hřiště a hasičská dráha. 20 x A4 PROJEKTY DOPRAVNÍCH STAVEB

Transkript

1 PROJEKTY DOPRAVNÍCH STAVEB Ing. David Pauzar, Srpnová Trutnov, tel Zodpovědný projektant Vypracoval Akce Ing. David Pauzar Ing. David Pauzar Datum Stupeň PD RDS Formát Hajnice - víceúčelové hřiště a hasičská dráha 20 x A4 Investor Obec Hajnice Číslo zakázky Paré Hajnice Výkres PRŮVODNÍ ZPRÁVA Měřítko Číslo výkresu A.

2 Obsah 1. IDENTIFIKAČNÍ ÚDAJE ZÁKLADNÍ ÚDAJE O STAVBĚ PŘEHLED VÝCHOZÍCH PODKLADŮ ČLENĚNÍ STAVBY PODMÍNKY REALIZACE STAVBY PŘEHLED BUDOUCÍCH VLASTNÍKŮ PŘEDÁVÁNÍ ČÁSTÍ STAVBY DO UŽÍVÁNÍ SOUHRNNÝ TECHNICKÝ POPIS STAVBY ZÁVĚRY Z PODKLADŮ, PRŮZKUMŮ A MĚŘENÍ DOTČENÁ OCHRANNÁ PÁSMA ZÁSAH STAVBY DO ÚZEMÍ NÁROKY STAVBY NA ZDROJE VLIV STAVBY NA ZDRAVÍ A ŽIVOTNÍ PROSTŘEDÍ OBECNÉ POŽADAVKY NA BEZPEČNOST DALŠÍ POŽADAVKY... 7 příloha 1. Plán BOZP příloha 2. Ochranná pásma příloha 3. Seznam předpisů 1. IDENTIFIKAČNÍ ÚDAJE a) Identifikační údaje stavby Název stavby: Hajnice - víceúčelové hřiště a hasičská dráha Místo stavby : Kraj Královéhradecký, obec Hajnice, k.ú. Brusnice b) Identifikační údaje investora Obec Hajnice, Hajnice 109, IČ Kontaktní osoba: pan Petr Červený, starosta, tel c) Zpracovatel dokumentace Název: Ing. David Pauzar Projekty dopravních staveb Adresa: Srpnová 171, Trutnov IČ: Odpovědný projektant: Ing. David Pauzar, autorizovaný inženýr pro dopravní stavby Číslo autorizace: Telefon: dpauzar@seznam.cz 1

3 d) Členění dokumentace A. Průvodní zpráva B. Souhrnné řešení stavby B.1 Přehledná situace 1:5 000 B.2 Koordinační situace 1:500 C. Stavební část C.1 SO 101 Komunikace C.4 SO 401 Veřejné osvětlení 2. ZÁKLADNÍ ÚDAJE O STAVBĚ a) Popis návrhu stavby Předmětem projektu je vybudování nové dráhy délky 100m s umělým povrchem pro hasičský sport a víceúčelového hřiště 36x19m s umělou trávou v prostoru u stávajícího fotbalového hřiště a jeho zázemí. Součástí stavby je veřejné osvětlení hřiště a odvodnění dráhy. b) Předpokládaný průběh výstavby Předpokládané zahájení stavby je v roce 2013, předpokládaná délka výstavby je 3 měsíce. Etapizace výstavby se nepředpokládá, stavba bude provedena a uvedena do provozu najednou. c) Vazba na územně plánovací dokumentaci V současné době se územní plán obce zpracovává. d) Charakteristika území Území stavby se nachází na jižním okraji zastavěného území obce, v prostoru určeném pro rekreaci a sportovní využití. V bezprostřední blízkosti se nachází fotbalové hřiště, pozemek stavby je charakteru louky, bez zemědělského nebo jiného využití. e) Vliv technického řešení stavby na životní prostředí Vzhledem ke svému charakteru nebude mít stavba negativní účinky na životní prostředí. Pro účely stavby bude provedeno trvalé odnětí pozemků ze ZPF v rozsahu 1118 m 2 (viz odst. 11.g)). V rámci stavby nedojde ke kácení dřevin. f) Celkový dopad stavby na dotčené území Vlastní stavba nebude mít vliv na dosavadní využití území, stávající využití pro sportovní a rekreační účely zůstane zachováno. 2

4 3. PŘEHLED VÝCHOZÍCH PODKLADŮ Katastrální mapa Mapový podklad s výškopisem v měř. 1:500 Informace správců inženýrských sítí o trasách jejich zařízení Požadavky investora a zadavatele stavby Inženýrskogeologický průzkum Mgr. Luděk Žabka 01/ ČLENĚNÍ STAVBY Členění stavby na stavební objekty: SO 101 Komunikace SO 401 Veřejné osvětlení 5. PODMÍNKY REALIZACE STAVBY a) Věcné a časové vazby souvisejících staveb nejsou. b) Uvažovaný průběh výstavby Stavba bude provedena najednou bez etapizace, dle obecných standardů platných pro příslušný charakter stavby a podle vnitřních standardů zhotovitele stavby. c) Zajištění přístupu na stavbu Přístup na stavbu je zajištěn po stávající silniční síti (místní obslužná komunikace). d) Dopravní omezení, objížďky Stavba nevyžaduje dopravní omezení a objížďky na stávající silniční síti. 6. PŘEHLED BUDOUCÍCH VLASTNÍKŮ a) Seznam předpokládaných budoucích vlastníků Vlastníkem stavby po jejím dokončení bude investor stavby (viz odst. 1.b)). b) Způsob užívání stavby Způsob užívání stavby se bude řídit platnou legislativou, příp. provozovatelem zpracovaným provozním řádem sportovišť. 3

5 7. PŘEDÁVÁNÍ ČÁSTÍ STAVBY DO UŽÍVÁNÍ Stavba bude předávána do užívání najednou po jejím dokončení. 8. SOUHRNNÝ TECHNICKÝ POPIS STAVBY 8.1 Technický popis Předmětem projektu je vybudování nové dráhy délky 100m s umělým povrchem pro hasičský sport a víceúčelového hřiště 36x19m s umělou trávou v prostoru u stávajícího fotbalového hřiště a jeho zázemí. Součástí stavby je veřejné osvětlení hřiště a odvodnění dráhy. 8.2 Technický popis jednotlivých objektů Víceúčelové hřiště: bude provedeno na násypu získaném z výkopů pro hasičskou dráhu s povrchem z umělé trávy na štěrkovém podkladu. Odvodněno bude do okolního terénu. Oplocení je navrženo z drátěného pletiva výšky 4,0m na ocelových sloupcích, ohraničení sportovní plochy bude provedeno z betonových záhonových obrubníků. Dráha po hasičský sport je navržena s polyuretanovým pružným povrchem na asfaltové ložné vrstvě a se štěrkovým podkladem. Bude provedena v postupném zářezu do stávajícího mírného svahu. Zářez bude vysvahován sklonem 1:2 ke stávajícímu terénu, na jižním konci bude zajištěn palisádovou stěnou z ocelových HEB profilů a dřevěné kulatiny. Odvodněn bude betonovými žlábky do vpustí, vyústěných do nové dešťové kanalizace. Veřejné osvětlení je navrženo u příjezdové komunikace ke hřišti, u parkoviště a na celé ploše víceúčelového hřiště. Pro osvětlení komunikace jsou navrženy sodíkové výbojky 70W, na sadových stožárech výšky 4m. Osvětlení hřiště je navrženo dle ČSN EN Hodnota osvětlenosti byla stanovena na 75 Lx, neboť se jedná o hřiště pro rekreační účely. Osvětlení je navrženo 4 ks asymetrických reflektorů o výkonu halogenidové výbojky 400W, které se osadí na stožáry výšky 6m. Napojení a způsob provedení osvětlení bylo projednáno s majitelem osvětlení, kterým je obec Hajnice. Od stávajícího sloupu VO před bytovým domem je navržen kabel AYKY 4Bx16, kterým se napojí navržená svítidla. Osvětlení hřiště bude spínáno samostatným vypínačem pro možnost ovládání pouze v případě potřeby. Vypínač se osadí do rozvodnice u sloupu osvětlení. Kabel AYKY 4Bx16 bude uložen ve výkopu cca 700 mm pod upraveným terénem a 0,5m od obrubníku ve vrstvě písku a v celé délce zatažen do ochranné trubky. Souběžně s kabelem bude na dno výkopu uložen vodič uzemnění FeZn φ10, kterým se navzájem propojí všechny ocelové stožáry. Technické parametry: Provozní napětí sítě : 3 PEN AC 50Hz 400V / TN-C Provozní napětí svítidel : 1 NPE AC 50Hz 230V / TN-S Ochrana dle ČSN : samočinným odpojením od zdroje Soustava sítě : TN-C-S Max. současný výkon navržených sv. : 2 kw 4

6 9. ZÁVĚRY Z PODKLADŮ, PRŮZKUMŮ A MĚŘENÍ Z uvedených podkladů (odst. 3) vyplynulo výškové, šířkové a směrové uspořádání navržených zpevněných ploch. Dále byl v zájmovém území proveden geotechnický průzkum zpracovatel Mgr. Luděk Žabka 01/2013. Tento průzkum byl podkladem pro návrh konstrukcí zpevněných ploch, jejich zářezů a násypů. Geologický profil je dle tohoto průzkumu tvořen v jižní části zájmového území skalním masivem tvořeným prachovcem v hl. cca 2,7m. Skalní podloží přechází v jílovité a hlinité zeminy nadloží. Tyto zeminy dle ČSN nevhodné do podloží budou pro konstrukci dráhy v tl. 30cm vyměněny za vhodný nenamrzavý zrnitý materiál. Výkopek bude po zlepšení cementem použit do násypu hřiště. Dále průzkum zastihl přítok podzemní vody v hl. cca 1,7m. Tato podzemní voda bude zachycena navrženým drenážním systémem a odvedena do dešťové kanalizace. 10. DOTČENÁ OCHRANNÁ PÁSMA Stavba se nachází v ochranných pásmech těchto inženýrských sítí: sdělovací kabel ve správě Telefonica a.s. vrchní vedení VN ve správě ČEZ distribuce kanalizace ve správě obce podzemní vedení VO ve správě obce V prostoru jejich ochranných pásem budou veškeré stavební práce probíhat podle podmínek určených jejich správci. Před zahájením zemních prací je zhotovitel stavby povinen nechat si od správců sítí vytyčit průběh podzemních vedení přímo na místě stavby. Stavba se nenachází v zátopovém území. Stavba se nachází v rozsáhlém chráněném území CHOPAV Východočeská křída. 11. ZÁSAH STAVBY DO ÚZEMÍ a) bourací práce Při napojování dešťové kanalizace dojde k částečnému vybourání stávající betonové konstrukce horské vpusti. K jiným bouracím pracím stávajících konstrukcí nedojde. b) kácení zeleně Nedojde ke kácení dřevin. c) rozsah zemních prací je dán rozsahem zářezů a násypů navržených zpevněných ploch: odkopávky 1700 m 3 násypy 800m 3 sejmutí ornice 500m 3 rozprostření ornice 950m 2 5

7 d) úpravy nezastavěných ploch Plochy dotčené stavbou a nezastavěné plochy budou ohumusovány ornicí a zatravněny. e) zásah do zemědělského půdního fondu Stavbou dojde k zásahu do ZPF v rozsahu 2216m 2. Pro účely stavby bude tato plocha vyjmuta ze ZPF. f) zásah do pozemků určených k plnění funkce lesa není. g) zásah do jiných pozemků seznam pozemků trvale zabraných stavbou v k.ú. Brusnice: parc. číslo (m 2 ) vlastník zábor (m 2 ) druh pozemku způsob využití ochrana 1235/22 (13050) 1 trvalý (2094) orná půda ZPF, RCHÚ 1227/3 (1420) 1 (122) ostatní plocha sport. a rek. plocha RCHÚ vlastník 1: Obec Hajnice, Hajnice 109 h) vyvolané změny staveb nejsou. 12. NÁROKY STAVBY NA ZDROJE Nároky stavby na el. energii a vodu budou vyřešeny zprovozněním dočasných napojovacích bodů. Nároky na el. energii pro navržené veř. osvětlení: 2kW. Připojení stavby na dopravní infrastrukturu není předmětem projektu. Užíváním stavby nebudou vznikat žádné odpady. 13. VLIV STAVBY NA ZDRAVÍ A ŽIVOTNÍ PROSTŘEDÍ Výstavba bude mít dočasný vliv na životní prostředí zvýšením prašnosti a hluku z prováděných prací. Tento vliv bude minimalizován dodržováním platné legislativy. Dokončená stavba pak nebude mít vliv na kvalitu životního prostředí nebo na zdraví obyvatel. Stavba nebude mít znečišťující vliv na vodní toky a vodní zdroje. Všechny práce na stavbě musí být prováděny podle zákona 309/2006 Sb. a podle nařízení vlády 591/2006 Sb., stejně jako jim musí odpovídat označení a zabezpečení staveniště a označení a vybavení pracovníků při provádění prací, které toto označení nebo vybavení vyžadují. Všichni pracovníci zhotovitele budou s těmito předpisy prokazatelně seznámeni. 6

8 Nakládání s odpady při realizaci stavby: Na stavbě bude vedena průběžná evidence všech odpadů. Firmy, jejichž činností při realizaci stavby budou vznikat odpady, musí postupovat v souladu se zákonem č. 185/2001 Sb., a souvisejícími předpisy, především s vyhláškou č. 383/2001 Sb., o podrobnostech nakládání s odpady, vyhláškou č. 381/2001 Sb. (katalog odpadů) a vyhláškou č. 376/2001 Sb. o hodnocení nebezpečných vlastností odpadů. Vybourané materiály, které nebudou využity v konstrukcích nových komunikací, budou zařazeny podle nebezpečnosti a uloženy na příslušnou skládku. Odpady vzniklé při vlastní stavbě budou buď recyklovány nebo také uloženy na skládku dle nebezpečnosti. Přehled předpokládaných druhů odpadů: Materiál Kód odpadu Předpokládaný způsob nakládání Betonové konstrukce skládka Živičné vrstvy skládka Živičná drť zpětné použití, skládka Kamenivo z podklad. vrstev zpětné použití, skládka Větve a pařezy štěpkování Beton. zbytky z doprav. prostředků skládka Zbytky asfaltu z čištění strojů recyklace Zemina a kamení skládka Ocel. konstrukce výkup Sorbenty, čistící tkaniny skládka nebezp. odpadů Nátěrové hmoty skládka nebezp. odpadů 14. OBECNÉ POŽADAVKY NA BEZPEČNOST Stavba je navržena podle platných oborových předpisů (norem, technických podmínek). Tím je zajištěna při správné realizaci její mechanická odolnost a stabilita proti povětrnostním vlivům a vlivům provozu po dobu návrhové životnosti stavby. Dodržením těchto předpisů je zajištěn i přístup jednotek hasičů a únikové cesty v případě požáru, ochrana zdraví a životního prostředí, ochrana proti hluku a bezpečnost při užívání. Bezpečnost práce při realizaci stavby bude řízena v souladu s předpisy upravujícími BOZP, zejm. Zákonem č. 262/2006 Sb., Zákonem č. 309/2006 Sb., nařízením vlády č. 68/2010 Sb. a nařízením vlády č. 361/2007 Sb. 15. DALŠÍ POŽADAVKY Dodržení užitných vlastností stavby je zabezpečeno dodržením příslušných technických předpisů zhotovitelem stavby (norem, technických podmínek, podnikových předpisů dodavatelů apod.). Možnost používání stavby osobami s omezenou schopností pohybu a orientace je zabezpečeno řešením komunikací v souladu s vyhláškou 398/2009 Sb., tj. bezbariérovým řešením přístupu k budovaným sportovištím. Chodníky nejsou předmětem projektu, opatření pro bezpečnou orientaci nevidomých osob tedy nejsou navrhována. V Trutnově dne Ing. David Pauzar 7

9 příloha 1. Plán BOZP Obsah 1. IDENTIFIKAČNÍ ÚDAJE STAVBY CHARAKTERISTIKA STAVBY POUŽITÉ ZKRATKY ŘÍZENÍ PLÁNU BOZP PO DOBU REALIZACE STAVBY VYMEZENÍ RIZIK VYPLÝVAJÍCÍCH Z PRACOVNÍCH ČINNOSTÍ NA STAVBĚ A OPATŘENÍ PRO JEJICH MINIMALIZACI DALŠÍ SOUČÁSTI PLÁNU BOZP

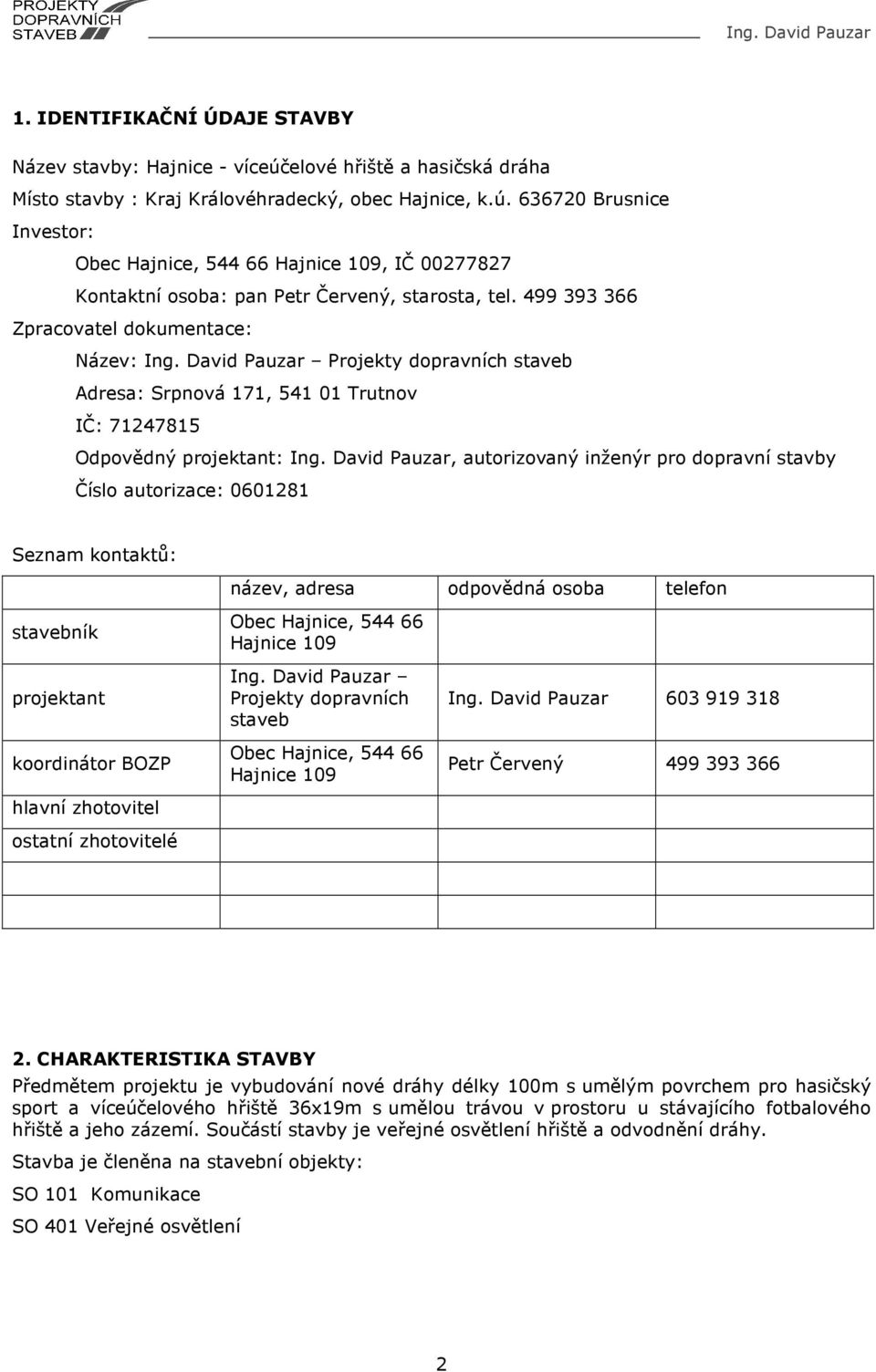

10 1. IDENTIFIKAČNÍ ÚDAJE STAVBY Název stavby: Hajnice - víceúčelové hřiště a hasičská dráha Místo stavby : Kraj Královéhradecký, obec Hajnice, k.ú Brusnice Investor: Obec Hajnice, Hajnice 109, IČ Kontaktní osoba: pan Petr Červený, starosta, tel Zpracovatel dokumentace: Název: Ing. David Pauzar Projekty dopravních staveb Adresa: Srpnová 171, Trutnov IČ: Odpovědný projektant: Ing. David Pauzar, autorizovaný inženýr pro dopravní stavby Číslo autorizace: Seznam kontaktů: název, adresa odpovědná osoba telefon stavebník projektant koordinátor BOZP hlavní zhotovitel ostatní zhotovitelé Obec Hajnice, Hajnice 109 Ing. David Pauzar Projekty dopravních staveb Obec Hajnice, Hajnice 109 Ing. David Pauzar Petr Červený CHARAKTERISTIKA STAVBY Předmětem projektu je vybudování nové dráhy délky 100m s umělým povrchem pro hasičský sport a víceúčelového hřiště 36x19m s umělou trávou v prostoru u stávajícího fotbalového hřiště a jeho zázemí. Součástí stavby je veřejné osvětlení hřiště a odvodnění dráhy. Stavba je členěna na stavební objekty: SO 101 Komunikace SO 401 Veřejné osvětlení 2

11 3. POUŽITÉ ZKRATKY BOZP - bezpečnost a ochrany zdraví při práci na staveništi OOPP osobní ochranné pracovní prostředky HMG časový plán stavby (harmonogram) DIO dopravně-inženýrská opatření PHM pohonné hmoty TP technologický postup PP pracovní postup PD projektová dokumentace PO požární ochrana ZS zařízení staveniště 4. ŘÍZENÍ PLÁNU BOZP PO DOBU REALIZACE STAVBY Tento plán BOZP je zpracován na základě skutečností známých zhotoviteli projektové dokumentace v době jejího zpracování. Další upřesnění a pravidelnou aktualizaci plánu BOZP zajistí zhotovitel stavby, jehož povinností je zejména: - seznámit ostatní zhotovitele s plánem BOZP a zajistit, aby všichni zhotovitelé v rámci systému řízení rizik na stavbě byli seznamováni s jeho aktualizacemi. - vymezit pravidla spolupráce a rozsah povinností, odpovědností a pravomocí zadavatele stavebních prací, koordinátora a zhotovitelů při zajišťování povinností vyplývající ze zákona č. 309/2006 Sb. a Nařízení vlády č. 591/2006 Sb. - zahájit práce na stavbě až po splnění povinností vyplývajících z plánu BOZP. - odsouhlasit veškeré výjimky z plánu BOZP s koordinátorem BOZP. - před zahájením stavby zpracovat časový plán stavby, který musí být aktualizován s ohledem na skutečný průběh a stav dokončení stavebních prací. Časový plán musí být zpracován tak, aby nedocházelo k vytváření nepřiměřeného časového tlaku na zaměstnance, a tím k vytváření stresových situací se zvýšeným rizikem pracovních úrazů. Jednotlivé práce v rámci pracovních postupů zhotovitelů ve všech fázích stavby na sebe musí plynule navazovat ( 300 Zákoníku práce). - dle 102 Zákoníku práce průběžně zjišťovat a vyhodnocovat rizika jednotlivých pracovních činností a přijímat opatření k jejich odstranění, případně k minimalizaci jejich vlivu na zaměstnance. Jednotliví zhotovitelé se musí vzájemně seznamovat se svými riziky. 3

12 5. VYMEZENÍ RIZIK VYPLÝVAJÍCÍCH Z PRACOVNÍCH ČINNOSTÍ NA STAVBĚ A OPATŘENÍ PRO JEJICH MINIMALIZACI 5.1 Pohyb osob, vozidel a strojů po staveništi Úroveň rizika: III. stupeň mírné - střet s jiným vozidlem - střet s překážkou - střet s osobou - zpracování a provedení DIO pro zamezení vstupu cizích osob a vjezdu cizích vozidel - stanovení komunikací pro pohyb osob - stanovení komunikací pro pohyb vozidel a strojů - zakrytí, zasypání nebo ohrazení nepoužívaných jam, rýh a výkopů - zajištění pracovníka pro couvání vozidla ke skládkám materiálu - používání výstražných oděvů pracovníky, kteří se pohybují v blízkosti strojů - stanovení a dodržování maximální povolené rychlosti na komunikacích staveniště - dodržování bezpečné vzdálenosti při použití více strojů na pracovišti - vypracování a dodržování dopravního řádu stavby 5.2 Současná činnost jednotlivých zhotovitelů Úroveň rizika: III. stupeň mírné - vznik pracovního úrazu - havárie - nehoda - povinnost vzájemné písemné informace o rizicích a opatřeních jednotlivých zhotovitelů - seznámení pracovníků s riziky a opatřeními ostatních zhotovitelů - stanovení a seznámení pracovníků s tech. postupy - povinnost a kontrola používání základních OOPP: ochranná přílba, ochranná obuv, pracovní oděv, výstražná vesta 5.3 Manipulace s břemeny Úroveň rizika: IV. stupeň značné - pracovní úraz v důsledku vysoké námahy - pracovní úraz v důsledku nekoordinovaného pohybu - pracovní úraz v důsledku zranění od břemene - způsobení pracovního úrazu nekoordinovanou manipulací - používání jednotného způsobu předávání informací a signalizace při spolupráci - používání správného způsobu zavěšení nebo naložení břemene 4

13 - dodržování bezpečného způsobu pohybu v blízkosti manipulačního zařízení. - zákaz zvedání nadměrných břemen - zákaz manipulace s poškozenými břemeny - povinnost a kontrola používání základních OOPP 5.4 Práce v ochranném pásmu energetických vedení Úroveň rizika: IV. stupeň značné - poškození energet. vedení - zasažení el. proudem - seznámení zhotovitele s podmínkami správců vedení pro prácí v ochranných pásmech - před zahájením prací nechat vytyčit trasy vedení na staveništi - zvýšená opatrnost (ruční práce) při prácí v blízkosti vedení - opatření proti poškození odkrytých vedení při přejíždění - kontrola zemění a revizní prohlídky el. zařízení 5.5 Práce na elektrických zařízeních Úroveň rizika: IV. stupeň značné - zasažení elektrickým proudem - provádění prací pouze pracovníkem s odpovídající kvalifikací - provádění prací v souladu s podmínkami správce zařízení - provádění prací za zvýšených bezpečnostních opatření a za dodržování závazných předpisů, norem a vyhlášek - provádění prací za použití předepsaných přístrojů a nástrojů - práce spadající pod Příkaz B provádět pouze po jeho vydání odpovědným pracovníkem provozovatele, pouze osobami s odpovídající kvalifikací 5.6 Hluk Úroveň rizika: IV. stupeň značné - impulzy hluku - nadměrná doba, četnost expozice hlukem - překrytí výstražného signálu hlukem na staveništi - zvuková izolace zdroje hluku - protihlukové bariéry - organizační opatření pro vyloučení práce v blízkosti zdroje hluku - užívání akustických chráničů sluchu 5

14 - upozornění před vznikem impulzu hluku 5.7 Kancelář, přístupová komunikace Úroveň rizika: III. stupeň mírné - pracovní úraz zraněním o předmět - opaření - zasažení el. proudem - požár - dodržování minimální přípustné šířky komunikací - dodržování minimální přípustné plochy kanceláře na jednoho pracovníka - správnost uspořádání a množství nábytku - pravidelný úklid - vyloučení poškozeného vybavení - kontroly a revize přístrojů - označení únikových cest - vybavení lékárničkou, hasícím přístrojem - seznámení s havarijním, traumatologickým a evakuačním plánem 5.8 Kvalifikace pracovníků Úroveň rizika: III. stupeň mírné - pracovní úraz z důvodu činnosti nekvalifikovaného pracovníka - školení a kurzy BOZP a PO - seznámení s riziky ostatních zhotovitelů - školení odborných pracovníků (řidiči, svářeči, elektro apod.) - seznámení s technologickými a pracovními postupy 5.9 Práce s nářadím Úroveň rizika: IV. stupeň značné - řezné, tržné a bodné poranění nástrojem - zhmoždění a zlomeniny od nástroje - navinutí vlasů nebo ruky - poranění zpracovávaným materiálem - popálení zdrojem tepla - poranění očí - důsledná kontrola pracovních a technologických postupů - důsledná kontrola používání OOPP - školení BOZP 6

15 - revize a kontroly nástrojů a přístrojů - dostatečné osvětlení a přiměřená čistota pracoviště 5.10 Náklad na vozidle Úroveň rizika: IV. stupeň značné - sesunutí a pád nákladu - přetížení vozidla - vypadávání částí nákladu - pracovní úraz pohyblivou částí korby - vyloučení nepovolaných osob z prostoru vykládky - správné zajištění nákladu proti posunutí, překlopení, vypadávání - dodržování max. hmotnosti nákladu - správné zajištění pohyblivých částí prostoru pro náklad - údržba průjezdnosti komunikací a sklad. ploch - dodržování předpisů BOZP při pohybu v blízkosti vykládaného materiálu 5.11 Práce s nebezpečnými látkami Úroveň rizika: IV. stupeň značné - vdechnutí výparů, požití látky - potřísnění - požár - nebezpečné látky skladovat pouze v předepsaném množství v původních obalech - skladování pouze na předepsaných místech a předepsaným způsobem - detailní seznámení pracovníků s vlastnostmi látek a způsobem manipulace s nimi - detailní seznámení pracovníků s první pomocí při zasažení - zabezpečení pracoviště proti hromadění výparů a prachu - vybavení pracoviště vhodnými sorpčními a hasícími prostředky 5.12 Zemní práce Úroveň rizika: IV. stupeň značné - pád do výkopu - zavalení zeminou ve výkopu - zabezpečení výkopů bezpečnostním zábradlím - dodržování doporučení geologa pro práci ve výkopu bez pažení - dodržování max. sklonů nezajištěných svahů - pažení výkopů o větší hloubce než 1,5m - přizpůsobení prací povětrnostním podmínkám 7

16 5.13 Vnější vlivy Úroveň rizika: III. stupeň mírné - přehřátí - prochladnutí - zasažení bleskem - pokousání, bodnutí, uštknutí - práce v prac. oděvu odpovídajícím povětrnostním podmínkám - přerušení práce v případě extrémních povětrnostních podmínek - zajištění tekutin odpovídajících povětrnostním podmínkám - zajištění prostor chráněných proti nepříznivým povětrnostním podmínkám 6. DALŠÍ SOUČÁSTI PLÁNU BOZP - oznámení o zahájení prací vypracuje: stavebník Nejpozději 8 dní před předáním staveniště zhotoviteli zaslat na oblastní inspektorát práce. Kopii vyvěsit na viditelné místo na stavbě. - registr aktualizací plánu BOZP vypracuje: zhotovitel - mapa staveniště vypracuje: zhotovitel obsahuje přístupové a únikové cesty, ohlašovnu požáru, sklady, zařízení staveniště, přípojky médií, HMG. - traumatologický plán vypracuje: zhotovitel obsahuje základní popis pracoviště, jeho umístění, druh činnosti, odpovědnou osobu, osobu poskytující první pomoc, místo první pomoci, poloha lékárničky, tel. čísla tísňového volání, technika BOZP, stavbyvedoucího, mistra, technika PO. - harmonogram stavby vypracuje: zhotovitel aktualizace pravidelně podle skutečného průběhu prací V Trutnově dne Ing. David Pauzar 8

17 příloha 2. Ochranná pásma inženýrských sítí Dle Zákona č. 458/2000 Sb. 546 Díl 1 - Elektroenergetika: a) Nadzemní el. vedení o napětí nad 1 kv a do 35 kv včetně: 1. pro vodiče bez izolace 7 m 2. pro vodiče s izolací základní 2m 3. pro závěsné kabelové vedení 1 m b) Nadzemní el. vedení o napětí nad 35 kv do 110 kv včetně 1. pro vodiče bez izolace 12 m 2. pro vodiče s izolací základní 5m c) Nad 110 kv do 220 kv včetně 15m d) Nad 220 kv do 400 kv 20m e) Nad 400 kv 30m f) Závěsné vedení kabelové -110 kv 2m g) Zařízení vlastní telekomunikační sítě 1m (5) Podzemní vedení elektrizační soustavy do 110 kv včetně 1m Nad 110 kv po obou stranách kabelu 3m (6) Elektrické stanice a) u venkovních s napětím větším než 52 kv v budovách 20m b) u stožárových a věžových stanic s převodem napětí z úrovně nad 1 kv - 52 kv na úroveň nízkého napětí je 7m c) u kompaktních zděných stanic převodem napětí z úrovně nad 1 kv - 52 kv na úroveň nízkého napětí 2m d) vestavěných stanic 1m (7) Výrobny elektřiny 20m Díl 2 - Plynárenství:(3) Ochranná pásma a) u nízkotlakých a středotlakých plynovodů a plynových přípojek v zastavěném území obce 1m b) u ostatních plynovodů a přípojek 4m c) u technologických objektů 4m (4) Ve zvláštních případech - těžební objekty. Vodní díla, podzemní stavby až 200m Díl 3 - Teplárenství: (2) Zařízení pro výrobu či rozvod tepelné energie 2,5m (3) Výměníkové stanice 2,5m Dle zákona č. 127/2005 Sb. 102 (2) podzemního komunikačního vedení 1,5m Dle zákona č. 274/2001 Sb. 23 (3) a) u vodovodních řádů a kanalizačních stok do průměru 500mm včetně 1,5m b) u vodovodních řádů a kanalizačních stok nad průměr 500mm 2,5m c) u vodovodních řádů a kanalizačních stok nad průměr 200mm s dnem pod 2,5m hloubky se podle bodu a) a bú7) zvyšují o 1m Dle zákona č. 29/ 59 Sb. 4 (1) Ochranné pásmo potrubí pro pohonné látky 300m Ostatní ochranná pásma: - les od kraje porostu 50m přírodní památky 50m - dráhy-železniční trať 60m Pásmo s podzemními vedeními bez ochrany mohou přejíždět mechanismy o celkové hmotnosti max. 6t včetně.

18 příloha 3. Seznam předpisů Zákon č. 20/1966 Sb. Zákon č. 49/1997 Sb. Zákon č. 59/2006 Sb. Zákon č. 133/1985 Sb. Zákon č. 174/1968 Sb. Zákon č. 183/2006 Sb. Zákon č. 251/2005 Sb. Zákon č. 258/2000 Sb. Zákon č. 262/2006 Sb. Zákon č. 309/2006 Sb. Zákon č. 356/2003 Sb. Zákon č. 361/2000 Sb. Zákon č. 369/2001 Sb. Zákon č. 458/2000 Sb. Zákony o péči o zdraví lidu o civilním letectví a o změně a doplnění zákona č. 455/1991 Sb., o živnostenském podnikání (živnostenský zákon), ve znění pozdějších předpisů, vyhláška č. 108/1997 Sb., kterou se provádí zákon č. 49/1997 Sb., o civilním letectví a o změně a doplnění zákona č. 455/1991 Sb., o živnostenském podnikání (živnostenský zákon), ve znění pozdějších předpisů. o prevenci závažných havárií způsobených vybranými nebezpečnými chemickými látkami a chemickými přípravky o požární ochraně v úplném znění zákona č.62/2001sb. o státním odborném dozoru nad bezpečností práce stavební zákon o inspekci práce o ochraně veřejného zdraví a o změně některých souvisejících zákonů zákoník práce kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci v pracovněprávních vztazích a o zajištění bezpečnosti a ochrany zdraví při činnosti nebo poskytování služeb mimo pracovněprávní vztahy (zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci) o chemických látkách a chemických přípravcích a o změně některých zákonů, ve znění zákona č. 186/2004 Sb., zákona č. 125/2005 Sb., zákona č. 345/2005 Sb. a zákona č. 222/2006 Sb. o provozu na pozemních komunikacích o obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace o podmínkách podnikání a o výkonu státní správy v energetických odvětvích a o změně některých zákonů (energetický zákon) Směrnice Směrnice MZ č. 49/1967 Sb. zdravotní způsobilost Směrnice rady EU č. 92/57/EHS min. požadavky na BOZP - dočasné a přechodné stavby Nařízení vlády Nařízení vlády č. 11/2002 Sb. kterým se stanoví vzhled a umístění bezpečnostních značek a zavedení signálů,ve znění nařízení vlády č.405/2004 Sb. Nařízení vlády č. 28/2001 Sb. kterým se stanoví způsob organizace práce a pracovních postupů, které je zaměstnavatel povinen zajistit při práci v lese a na pracovištích obdobného charakteru Nařízení vlády č. 68/2010 Sb. kterým se mění nařízení vlády č. 361/2007 Sb., kterým se stanoví podmínky ochrany zdraví při práci Nařízení vlády č. 101/2005 Sb. o podrobnějších požadavcích na pracoviště a pracovní prostředí 1

19 Nařízení vlády č. 148/2006 Sb. Nařízení vlády č.168/2002 Sb. Nařízení vlády č.201/2010 Sb. Nařízení vlády č. 290/1995 Sb. Nařízení vlády č. 361/2007 Sb. Nařízení vlády č. 362/2005 Sb. Nařízení vlády č. 378/2001 Sb. Nařízení vlády č. 495/2001 Sb. Nařízení vlády č. 591/2006 Sb. hluk a vibrace kterým se stanoví způsob organizace práce a pracovních postupů, které je zaměstnavatel povinen zajistit při provozování dopravy dopravními prostředky o způsobu evidence úrazů, hlášení a zasílání záznamu o úrazu kterým se stanoví seznam nemocí z povolání kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky kterým se stanoví bližší požadavky na bezpečný provoz a používání strojů, technických zařízení, přístrojů a nářadí Nařízení vlády č. 494/2001 Sb. kterým se stanoví způsob evidence, hlášení a zasílání záznamu o úrazu, vzor záznamu o úrazu a okruh orgánů a institucí, kterým se ohlašuje pracovní úraz a zasílá záznam o úrazu kterým se stanoví rozsah a bližší podmínky poskytování osobních ochranných pracovních prostředků, mycích, čisticích a dezinfekčních prostředků o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při prácí na staveništi Vyhlášky Vyhláška č. 23/2008 Sb. Vyhláška č. 30/2001 Sb. Vyhláška č. 48/1982 Sb. Vyhláška č. 50/1978 Sb. Vyhláška č. 73/2010 Sb. Vyhláška MV č. 87/2000 Sb. Vyhláška č. 146/2008 Sb. Vyhláška č. 232/2004 Sb. o technických podmínkách požární ochrany staveb kterou se provádějí pravidla provozu na pozemních komunikacích a úprava a řízení provozu na pozemních komunikacích a úprava a řízení provozu na pozemních komunikacích, ve znění vyhlášky č. 153/2003 Sb., vyhlášky č. 176/2004 Sb., a vyhlášky č. 193/2006 Sb. kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení ve smyslu pozdějších znění V 192/2005 Sb. o odborné způsobilosti v elektrotechnice o stanovení vyhrazených elektrických technických zařízení, jejich zařazení do tříd a skupin a o bližších podmínkách jejich bezpečnosti (vyhláška o vyhrazených elektrických technických zařízeních), kterou se stanoví podmínky požární bezpečnosti při svařování a nahřívání živic v tavných nádobách O rozsahu a obsahu projektové dokumentace dopravních staveb. - Platí pro stavby dráhy, silnic a dálnic dle 194 odst. c) zákona č. 183/2006 Sb. (stavební zákon). kterou se provádějí některá ustanovení zákona o chemických látkách a chemických přípravcích Vyhláška MV č. 246/2001 Sb. o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru (vyhláška o požární prevenci) 2
