DOKUMENTACE PRO PROVEDENÍ STAVBY B. SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

1 Zakázkové číslo : Počet stran : 8 INVESTOR : Město Kuřim Jungmannova 968, Kuřim OBJEDNATEL : Město Kuřim Jungmannova 968, Kuřim STAVBA : INSTALACE MOBILNÍ TRIBUNY FC KUŘIM DOKUMENTACE PRO PROVEDENÍ STAVBY B. SOUHRNNÁ TECHNICKÁ ZPRÁVA

2 SOUHRNNÁ TECHNICKÁ ZPRÁVA OBSAH 1 POPIS ÚZEMÍ STAVBY CELKOVÝ POPIS STAVBY Účel užívání stavby, základní kapacity funkčních jednotek Celkové urbanistické a architektonické řešení Dispoziční a provozní řešení, technologie výroby Bezbariérové užívání stavby Bezpečnost při užívání stavby Základní technický popis staveb Technická a technologická zařízení, zásady řešení zařízení, potřeby a spotřeby rozhodujících médií Požárně bezpečnostní řešení Zásady hospodaření s energiemi, kritéria tepelně technického hodnocení Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí PŘIPOJENÍ NA TECHNICKOU INFRASTRUKTURU DOPRAVNÍ ŘEŠENÍ ŘEŠENI VEGETACE A SOUVISEJÍCÍCH TERÉNNÍCH ÚPRAV POPIS VLIVŮ STAVBY NA ŽIVOTNÍ PROSTŘEDÍ A JEHO OCHRANA OCHRANA OBYVATELSTVA ZÁSADY ORGANIZACE VÝSTAVBY... 8 STR Strana 2/8

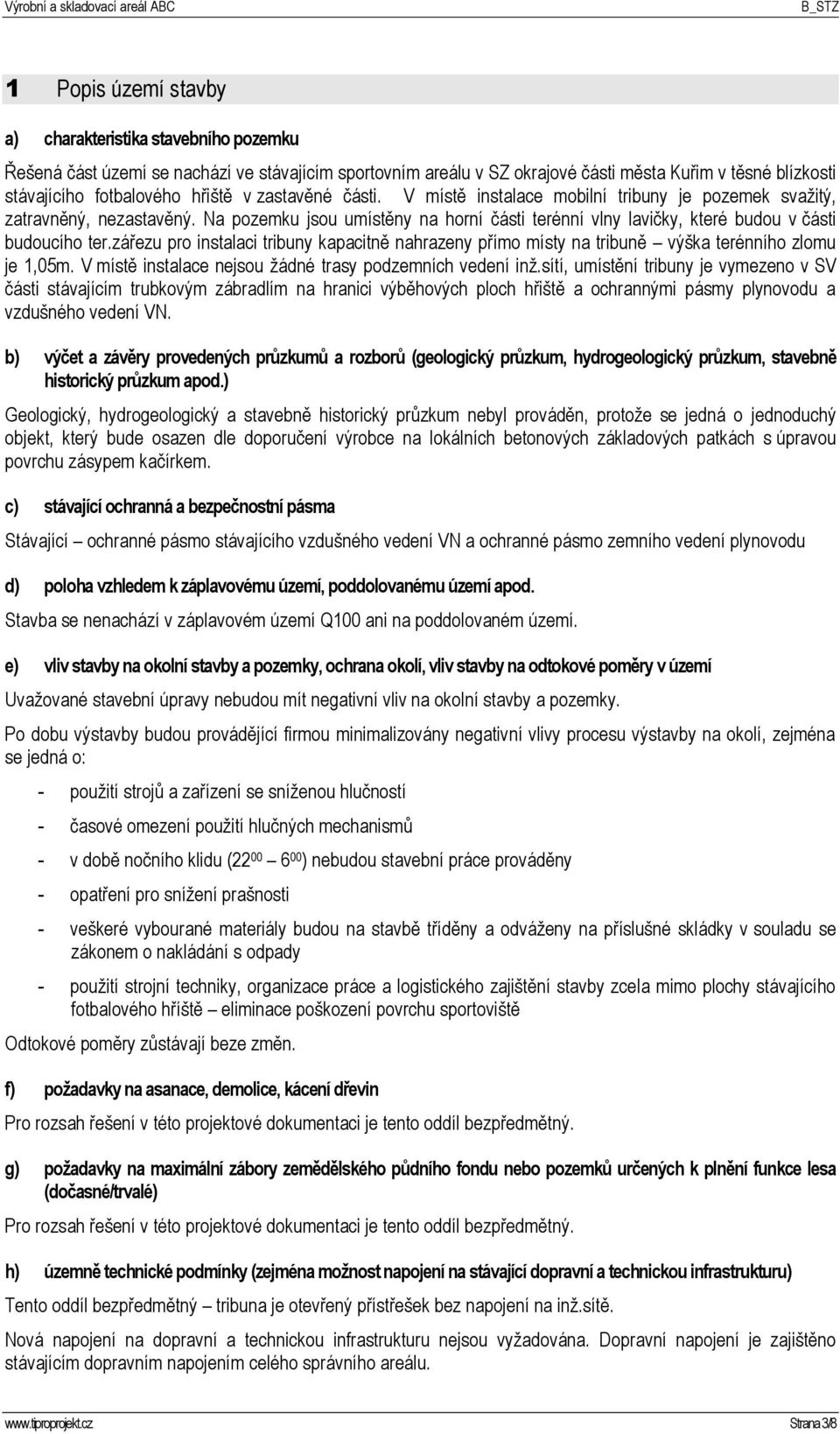

3 1 Popis území stavby a) charakteristika stavebního pozemku Řešená část území se nachází ve stávajícím sportovním areálu v SZ okrajové části města Kuřim v těsné blízkosti stávajícího fotbalového hřiště v zastavěné části. V místě instalace mobilní tribuny je pozemek svažitý, zatravněný, nezastavěný. Na pozemku jsou umístěny na horní části terénní vlny lavičky, které budou v části budoucího ter.zářezu pro instalaci tribuny kapacitně nahrazeny přímo místy na tribuně výška terénního zlomu je 1,05m. V místě instalace nejsou žádné trasy podzemních vedení inž.sítí, umístění tribuny je vymezeno v SV části stávajícím trubkovým zábradlím na hranici výběhových ploch hřiště a ochrannými pásmy plynovodu a vzdušného vedení VN. b) výčet a závěry provedených průzkumů a rozborů (geologický průzkum, hydrogeologický průzkum, stavebně historický průzkum apod.) Geologický, hydrogeologický a stavebně historický průzkum nebyl prováděn, protože se jedná o jednoduchý objekt, který bude osazen dle doporučení výrobce na lokálních betonových základových patkách s úpravou povrchu zásypem kačírkem. c) stávající ochranná a bezpečnostní pásma Stávající ochranné pásmo stávajícího vzdušného vedení VN a ochranné pásmo zemního vedení plynovodu d) poloha vzhledem k záplavovému území, poddolovanému území apod. Stavba se nenachází v záplavovém území Q100 ani na poddolovaném území. e) vliv stavby na okolní stavby a pozemky, ochrana okolí, vliv stavby na odtokové poměry v území Uvažované stavební úpravy nebudou mít negativní vliv na okolní stavby a pozemky. Po dobu výstavby budou provádějící firmou minimalizovány negativní vlivy procesu výstavby na okolí, zejména se jedná o: - použití strojů a zařízení se sníženou hlučností - časové omezení použití hlučných mechanismů - v době nočního klidu ( ) nebudou stavební práce prováděny - opatření pro snížení prašnosti - veškeré vybourané materiály budou na stavbě tříděny a odváženy na příslušné skládky v souladu se zákonem o nakládání s odpady - použití strojní techniky, organizace práce a logistického zajištění stavby zcela mimo plochy stávajícího fotbalového hříště eliminace poškození povrchu sportoviště Odtokové poměry zůstávají beze změn. f) požadavky na asanace, demolice, kácení dřevin Pro rozsah řešení v této projektové dokumentaci je tento oddíl bezpředmětný. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa (dočasné/trvalé) Pro rozsah řešení v této projektové dokumentaci je tento oddíl bezpředmětný. h) územně technické podmínky (zejména možnost napojení na stávající dopravní a technickou infrastrukturu) Tento oddíl bezpředmětný tribuna je otevřený přístřešek bez napojení na inž.sítě. Nová napojení na dopravní a technickou infrastrukturu nejsou vyžadována. Dopravní napojení je zajištěno stávajícím dopravním napojením celého správního areálu. Strana 3/8

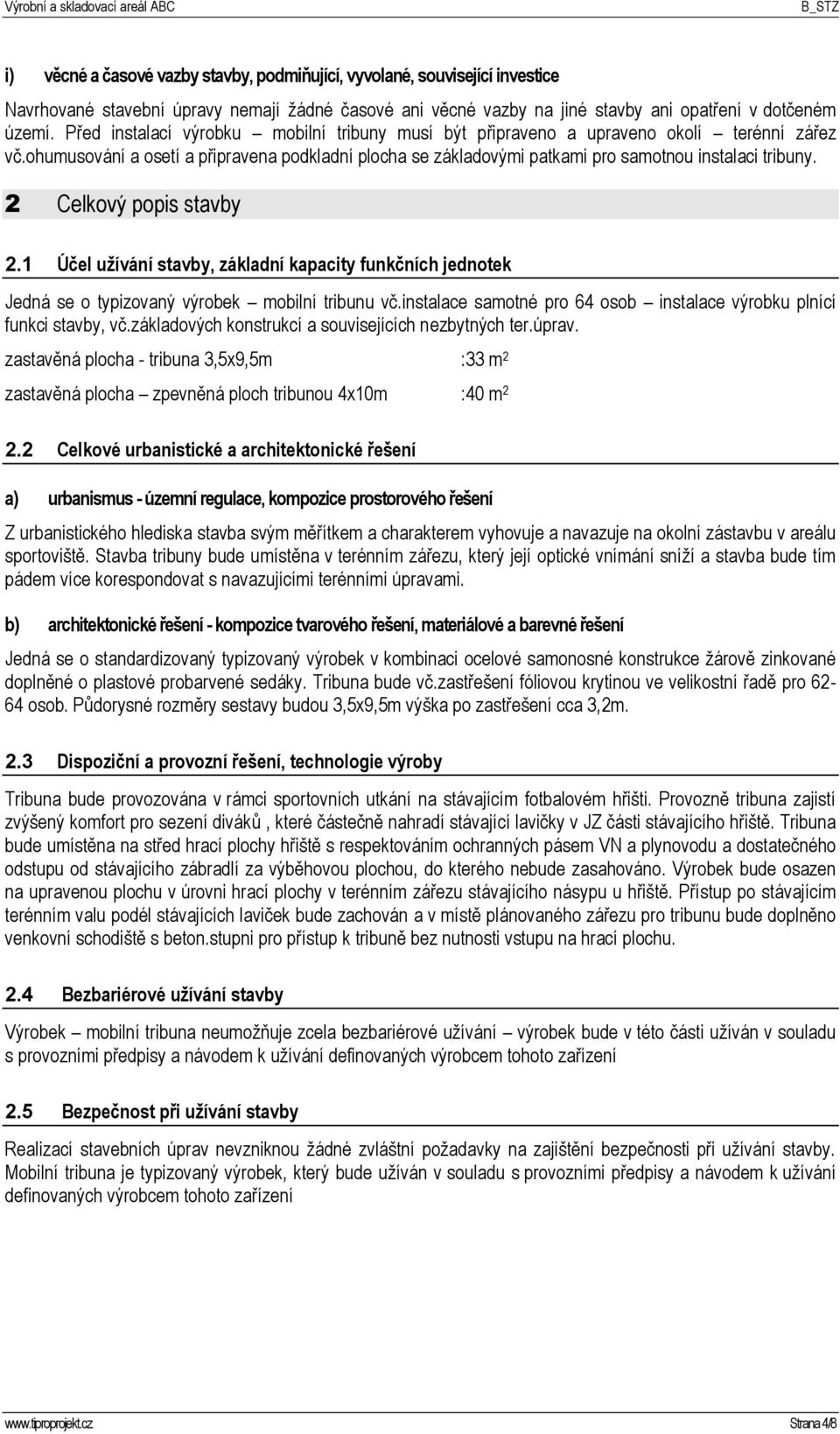

4 i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice Navrhované stavební úpravy nemají žádné časové ani věcné vazby na jiné stavby ani opatření v dotčeném území. Před instalací výrobku mobilní tribuny musí být připraveno a upraveno okolí terénní zářez vč.ohumusování a osetí a připravena podkladní plocha se základovými patkami pro samotnou instalaci tribuny. 2 Celkový popis stavby 2.1 Účel užívání stavby, základní kapacity funkčních jednotek Jedná se o typizovaný výrobek mobilní tribunu vč.instalace samotné pro 64 osob instalace výrobku plnící funkci stavby, vč.základových konstrukcí a souvisejících nezbytných ter.úprav. zastavěná plocha - tribuna 3,5x9,5m :33 m 2 zastavěná plocha zpevněná ploch tribunou 4x10m :40 m Celkové urbanistické a architektonické řešení a) urbanismus - územní regulace, kompozice prostorového řešení Z urbanistického hlediska stavba svým měřítkem a charakterem vyhovuje a navazuje na okolní zástavbu v areálu sportoviště. Stavba tribuny bude umístěna v terénním zářezu, který její optické vnímání sníží a stavba bude tím pádem více korespondovat s navazujícími terénními úpravami. b) architektonické řešení - kompozice tvarového řešení, materiálové a barevné řešení Jedná se o standardizovaný typizovaný výrobek v kombinaci ocelové samonosné konstrukce žárově zinkované doplněné o plastové probarvené sedáky. Tribuna bude vč.zastřešení fóliovou krytinou ve velikostní řadě pro osob. Půdorysné rozměry sestavy budou 3,5x9,5m výška po zastřešení cca 3,2m. 2.3 Dispoziční a provozní řešení, technologie výroby Tribuna bude provozována v rámci sportovních utkání na stávajícím fotbalovém hřišti. Provozně tribuna zajistí zvýšený komfort pro sezení diváků, které částečně nahradí stávající lavičky v JZ části stávajícího hřiště. Tribuna bude umístěna na střed hrací plochy hřiště s respektováním ochranných pásem VN a plynovodu a dostatečného odstupu od stávajícího zábradlí za výběhovou plochou, do kterého nebude zasahováno. Výrobek bude osazen na upravenou plochu v úrovni hrací plochy v terénním zářezu stávajícího násypu u hřiště. Přístup po stávajícím terénním valu podél stávajících laviček bude zachován a v místě plánovaného zářezu pro tribunu bude doplněno venkovní schodiště s beton.stupni pro přístup k tribuně bez nutnosti vstupu na hrací plochu. 2.4 Bezbariérové užívání stavby Výrobek mobilní tribuna neumožňuje zcela bezbariérové užívání výrobek bude v této části užíván v souladu s provozními předpisy a návodem k užívání definovaných výrobcem tohoto zařízení 2.5 Bezpečnost při užívání stavby Realizací stavebních úprav nevzniknou žádné zvláštní požadavky na zajištění bezpečnosti při užívání stavby. Mobilní tribuna je typizovaný výrobek, který bude užíván v souladu s provozními předpisy a návodem k užívání definovaných výrobcem tohoto zařízení Strana 4/8

5 2.6 Základní technický popis staveb VÝROBEK: Tribuna mobilní 1. Technické parametry: Šířka sekce tribuny 2080mm, hloubka sekce 2800, výška sekce zábradlí 1100mm, 16 míst k sezení. Pokud je tribuna osazena stříškou, tak je její celková výška 3200mm. 2. Popis: Mobilní tribuna je vyrobena jako ocelový svařenec z tenkostěnných profilů, které jsou opatřeny proti korozi žárovým pozinkováním. Ochozy jsou osazeny pororošty. Jednotlivé stupně mají výškový rozdíl 200mm. V jedné řadě jsou osazeny 4ks plastových sedáku s opěrkou. Přístupové schodiště má šíři 1000mm a na posledním stupni jsou 2ks plastových sedáků. Jednotlivé díly jsou opatřeny zábradlím. Sekce se sedáky a sekce schodiště lze sestavit vedle sebe. Četnost schodišť si určí provozovatel, ale doporučujeme osadit schodiště maximálně po osmi místech. 3. Umístění: Sportoviště. 4. Bezpečnostní upozornění: Sestava musí být řádně sestavena a opatřena zábradlím. 5. Montáž: Mobilní tribuna je konstruována jako samonosná, ale pokud je investorem výslovně požadováno tak se kotví pomocí čtyř kotev, které se osadí do betonového základu. 6. Celkové rozměry sestavy: 3500x9500x3200mm 7. Počet míst k sezení: Ochrana před bleskem: součástí výrobku bude i komplexní dodávka hromosvodu a zemního vodiče v souladu se souborem norem ČSN EN ED.2 v rozsahu nutném pro zvolený daný typ výrobku tribuny. Strana 5/8

6 2.7 Technická a technologická zařízení, zásady řešení zařízení, potřeby a spotřeby rozhodujících médií Navržené stavební úpravy ani stavba samotná neobsahují žádná výrobní ani nevýrobní technologická zařízení. 2.8 Požárně bezpečnostní řešení a) výpočet a posouzení odstupových vzdáleností a vymezení požárně nebezpečných prostorů Tento oddíl bezpředmětný do stávající organizace PBŘ na venkovních plochách sport.areálu nebude zasahováno b) zajištění potřebného množství požární vody, případně jiného hasiva Tento oddíl bezpředmětný do stávající organizace PBŘ na venkovních plochách sport.areálu nebude zasahováno c) předpokládané vybavení stavby vyhrazenými požárně bezpečnostními zařízeními včetně stanovení požadavků pro provedení stavby Tento oddíl bezpředmětný do stávající organizace PBŘ na venkovních plochách sport.areálu nebude zasahováno d) zhodnocení přístupových komunikací a nástupních ploch pro požární techniku včetně možnosti provedení zásahu jednotek požární ochrany Tento oddíl bezpředmětný do stávající organizace PBŘ na venkovních plochách sport.areálu nebude zasahováno 2.9 Zásady hospodaření s energiemi, kritéria tepelně technického hodnocení 2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí Zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.). 3 Připojení na technickou infrastrukturu a) napojovací místa technické infrastruktury, přeložky b) připojovací rozměry, výkonové kapacity a délky 4 Dopravní řešení a) popis dopravního řešení Doprava v klidu je řešena na stávajících odstavných stáních v lokalitě, instalací mobilní tribuny nevzniknou žádné požadavky na změnu řešení dopravy v klidu. b) napojení území na stávající dopravní infrastrukturu Stávající. Strana 6/8

7 c) doprava v klidu Doprava v klidu je řešena na stávajících odstavných stáních v lokalitě, instalací mobilní tribuny nevzniknou žádné požadavky na změnu řešení dopravy v klidu. 5 Řešeni vegetace a souvisejících terénních úprav Do stávajícího násypu (terénní vlny) v JZ části hřiště bude proveden zářez v rozsahu nutném pro provedení podkladních upravené plochy se základovými patkami a přístupové plochy k tribunám. Svahy zářezu budou zpětně ohumusovány sejmutou stávající hum.vrchní vrstvou a osety travním semenem v návaznosti na stávající ozelenění násypu. 6 Popis vlivů stavby na životní prostředí a jeho ochrana a) vliv stavby na životní prostředí - ovzduší, hluk, voda, odpady a půda Ovzduší Tento oddíl bezpředmětný tribuna je otevřený přístřešek bez emise. Hluk Stavebními úpravami a následným provozem tribuny se nezhorší stávající podmínky na sportovišti. Voda Objekt se nenachází v ochranném pásmu vodního zdroje. Odpady Tento oddíl bezpředmětný tribuna je otevřený přístřešek bez produkce odpadu. Půda Zásah do lesního a zemědělského půdního fondu nepřichází v úvahu. Samostatný pedologický průzkum nebyl proveden vzhledem k tomu, že žádný pozemek s ornou půdou není stavbou dotčen. Humózní vrstvy v místě terénních úprav budou sejmuty a zpětně použity při ozelenění nových svahů terénního zářezu kolem tribuny. b) vliv stavby na přírodu a krajinu (ochrana dřevin, ochrana památných stromů, ochrana rostlin a živočichů apod.), zachování ekologických funkcí a vazeb v krajině Zásahy do zeleně se nepředpokládají, v lokalitě jsou v okolí plánovaného místa instalace tribuny či v sousedních plochách zeleně vzrostlé stromy, do kterých nebude stavební činností zasaženo. c) vliv stavby na soustavu chráněných území Natura 2000 Není. d) návrh zohlednění podmínek ze závěru zjišťovacího řízení nebo stanoviska EIA Záměr nespadá do zjišťovacího řízení. e) navrhovaná ochranná a bezpečnostní pásma, rozsah omezení a podmínky ochrany podle jiných právních předpisů Nová ochranná pásma ani jiná další nová omezení podle jiných právních předpisů nebudou stanovována. 7 Ochrana obyvatelstva Situování a stavební řešení stavby z hlediska ochrany obyvatelstva není tímto projektem dotčeno ani řešeno. Stavba není určena k ochraně obyvatelstva. Strana 7/8

8 8 Zásady organizace výstavby a) napojení staveniště na stávající dopravní a technickou infrastrukturu Příjezd na staveniště a napojení na stávající dopravní a technickou infrastrukturu zůstává beze změn tj.vstup a vjezd do sport.areálu z ulice Sportovní v Kuřimi. b) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin Vzhledem k rozsahu stavby a umístění staveniště není předpoklad dotčení z hlediska ochrany veřejných zájmů. V rámci organizace práce při provádění prací uvnitř uzavřeného sportovního areálu bude viditelně vyznačeno staveniště s upozorněním a vyznačením zákazem vstupu nepovolaných osob. Mimo terénní práce s deponováním a odvozem zeminy nejsou kladeny žádné další nároky na případné související asanace, demolice a kacení dřevin. c) maximální zábory pro staveniště (dočasné / trvalé) Plochy záboru budou minimalizovány a bude se jednat o případnou mezideponii vytěžené zeminy, která bude odvezena na skládku a plochu pro složení st.materiálu cca do 40m 2 v těsné blízkosti staveniště mimo plochy stávajícího fotbalového hřiště. d) bilance zemních prací, požadavky na přísun nebo deponie zemin Po vytěžení terénního zářezu do stávajícího svahu v místě instalace bude nutné umístit na skládku cca 85 m 3 vytěžené zeminy vrchní humózní vrstvy budou před terénnímu úpravami samostatně skryty a odděleně uloženy pro zpětné ohumusování. Vypracoval: Ing.Arch. Martin Ondráček V Brně Strana 8/8
