Výrobky pro ekologii Výrobky pro řešení krizových situací Testování a opravy potrubí Protipovodňová prevence Záchranářství VÝROBNÍ PROGRAM

Transkript

1 Výrobky pro ekologii Výrobky pro řešení krizových situací Testování a opravy potrubí Protipovodňová prevence Záchranářství VÝROBNÍ PROGRAM

2 TRADICE / KVALITA / SPOLEHLIVOST OBSAH Rubena je přední evropský výrobce gumárenské produkce se 100letou tradicí. Spolehlivost a vysoká kvalita vyráběné produkce odpovídá mezinárodním standardům certifikovaným společností SGS Curych. 1. TĚSNICÍ VAKY POTRUBÍ Těsnicí vaky potrubí TVP a těsnicí vaky potrubí průchozí TVPP Těsnicí vaky potrubí krátké Těsnicí vaky potrubí průchozí s velkým průtokem Těsnicí vaky potrubí vysokotlaké Těsnicí vaky potrubí vejčité Těsnicí vaky potrubí polštářové Těsnicí vaky potrubí kuželové Těsnicí vaky potrubí pro zkoušení šachet PNEUMATICKÉ SANAČNÍ PACKERY PRO BEZVÝKOPOVÉ OPRAVY POTRUBÍ Flexibilní packery Krátké packery Dlouhé packery Domovní packery TESTOVACÍ SADY PRO DOMOVNÍ VEDENÍ A PŘÍPOJKY Testovací sada pro průměr mm Testovací sada pro průměr mm ZVEDACÍ A LISOVACÍ VAKY Vysokotlaké zvedací a lisovací vaky Vysokotlaké ploché zvedací vaky Středotlaké zvedací vaky Maxi zvedací vaky V Rubena a.s. je zaveden a certifikován integrovaný systém řízení jakosti a ekologie na základě mezinárodních standardů: ČSN EN ISO 9001:2008, ČSN EN ISO 14001:2004, ČSN EN ISO/TS 16949:2009. Edition UTĚSŇOVACÍ VAKY Kuželové a klínové utěsňovací vaky Utěsňovací vaky M1, M Utěsňovací bandáže SB Utěsňovací Mini vaky T1, T2, T Drenážní utěsňovací vaky Vakuové drenážní utěsňovací vaky TB Drenážní utěsňovací vaky FL 50 a FL NÁDRŽE Transportní nádrže Samonosné sběrné nádrže Uzavřené pryžové nádrže Uzavřené nádrže na pitnou vodu Mobilní dekontaminační otevřené nádrže ZÁCHRANÁŘSKÉ NAFUKOVACÍ CHODNÍKY PROTIPOVODŇOVÉ STĚNY WW (WATERWALLS) HRADICÍ VAKOVÉ JEZY LETECKÉ NÁDRŽE MEMBRÁNY PRO TOPNÉ SYSTÉMY POUŽITÉ MATERIÁLY - CHEMICKÉ ODOLNOSTI... 46

3 1. TĚSNICÍ VAKY POTRUBÍ / 1. TĚSNICÍ VAKY POTRUBÍ 4 1. Těsnicí vaky potrubí 1.1 Těsnicí vaky potrubí TVP a těsnicí vaky potrubí průchozí TVPP Speciální dezén povrchu, správně zvolená pryž, textilní výztuha z umělého hedvábí a aramidu, vhodná délka, nízká váha, vynikající těsnicí schopnost, nekorodujicí komponenty, široký rozsah velikostí a zaručená bezpečnost práce, to jsou přednosti TVP a TVPP. Všechny vaky jsou vybaveny rychlospojkami pro jejich plnění. Vaky větších průměrů mají dvě plnicí rychlospojky. Protože jsou pružné, mohou se snadno ohnout pod úhlem až 90. Tyto víceúčelové vaky se používají pro těsnění a testování těsnosti potrubí vzduchem nebo vodou. K pokrytí širokého rozsahu průměrů potrubí postačí jen několik typů vaků, díky roztažnosti a variabilitě průměrů vaků. Dodáváme rovněž TVP a TVPP vyrobené z nitrilové pryže, která odolává oleji i příbuzným látkám. V poslední době roste potřeba použití těchto vaků v protipovodňové prevenci. Konkrétně jsou vynikajícím prostředkem proti vniknutí spodní vody do ohrožených objektů. Technická data TVPP Číslo Typ Pro průměr Pracovní Rozměr Hmotnost Průtok výrobku od - do tlak vypušného vaku (mm) (mm) (bar) (průměr - délka) (kg) (bypass) TVPP , ,6 1" TVPP , ,4 1" TVPP , " TVPP , ,6 1" TVPP , " TVPP F , ,6 2x2" TVPP , x2" TVPP , x2" TVPP " TVPP x2" TVPP " 5 Protitlak TVP měřený v suché kovové trubce (bar) Průměr trubky (mm) Vak TVP ,2 TVP ,9 1,4 1,1 TVP ,5 1,2 Příslušenství Č. výrobku Název Váha (kg) Plnicí hadice s rychlospojkou 10 m, modrá 1, Jednoduchá ovládací jednotka s pojistným ventilem 2,5 bar 0, Jednoduchá ovládací jednotka s pojistným ventilem 1,5 bar 0, Jednoduchá ovládací jednotka s pojistným ventilem 1 bar 0,9 TVP ,2 1,8 1,4 TVP ,4 2,1 1,5 1,3 TVP ,3 2,1 1,9 1,5 TVP ,2 1,9 1,6 1,3 TVP ,6 1,5 1,2 1 TVP ,9 0,7 0,6 0,5 TVP ,9 0,7 0,5 TVP ,8 0,7 0,6 0,5 TVP ,8 0,6 0,5 0,4 0,4 Technická data TVP Číslo Typ Pro průměr Pracovní Rozměr Hmotnost výrobku od - do tlak vypuštěného vaku (mm) (mm) (bar) (průměr - délka) (kg) TVP , , TVP , , TVP , , TVP , , TVP , , TVP , , TVP , , TVP , TVP , TVP TVP TVP Protitlak TVPP měřený v suché kovové trubce (bar) Průměr trubky (mm) Vak TVPP ,5 1,2 TVPP ,2 1,8 1,4 TVPP ,4 2,1 1,5 1,3 TVPP ,3 2,1 1,9 1,5 TVPP ,2 1,9 1,6 1,3 TVPP F 1 0,8 0,7 0,6 TVPP ,6 1,5 1,2 1 TVPP ,9 0,7 0,6 0,5 TVPP ,9 0,7 0,5 TVPP ,8 0,7 0,6 0,5 TVPP ,8 0,6 0,5 0,4 0,4

4 1. TĚSNICÍ VAKY POTRUBÍ / 1. TĚSNICÍ VAKY POTRUBÍ 1.2 Těsnicí vaky potrubí TVP krátké a těsnicí vaky potrubí průchozí TVPP krátké Technická data TVP krátké 6 Tyto vaky je možno použít ve všech typech potrubí. Nabízíme řadu vaků určených pro jeden průměr potrubí a vaků, které je možno přizpůsobit více průměrům trubek. Těsnicí vaky - TVP se používají k utěsňování kanalizačního potrubí a také jako ucpávky při vzduchových zkouškách těsnosti potrubí. V pryžové části těsnicích vaků průchozích TVPP je instalována zavulkanizovaná kovová trubka se závitem, umožňující průtok vody a kalů vakem. Používají se také jako přední vaky při tlakových přejímkových zkouškách potrubí vzduchem. Vaky se vyrábějí z přírodního i syntetického kaučuku, což jsou materiály s dobrými protiskluzovými vlastnostmi a dobrou stlačitelností. V poslední době roste potřeba použití těchto vaků v protipovodňové prevenci. Konkrétně jsou vynikajícím prostředkem proti vniknutí spodní vody do ohrožených objektů. Číslo Typ Pro průměr Pracovní Rozměr Hmotnost výrobku od - do tlak vypuštěného vaku (mm) (mm) (bar) (průměr - délka) (kg) TVP Z , , TVP Z1 1/ , , TVP Z , , TVP Z , , TVP Z , , TVP Z , , TVP Z , , TVP Z , , TVP Z , , TVP Z , , TVP Z , TVP Z , , TVP Z , ,8 7 Technická data TVPP krátké Číslo Typ Pro průměr Pracovní Rozměr Hmotnost Průtok výrobku od - do tlak vypuštěného vaku (mm) (mm) (bar) (průměr - délka) (kg) (bypass) TVPP S , ,17 1/8" TVPP S , ,32 1/2" TVPP S , ,35 1/2" TVPP S , ,59 1/2" TVPP S , ,63 1/2" TVPP S , ,88 1" TVPP S , ,03 1" TVPP S , ,41 2" TVPP S , ,3 2" TVPP S , ,25 2" Protitlak TVP a TVPP krátké (bar) Průměr trubky (mm) Vak Velikost Příslušenství Č. výrobku Název Váha (kg) Plnicí hadice průměr 6 mm, 2 m 0, Plnicí hadice průměr 6 mm, 5 m 0, Ruční pumpa, 0-6 bar 0,8 1 1/2" 2,2 2" 1,8 2"-3" 2 1,5 3" 1,5 3"-4" 1,6 1,2 4" 1,9 4"-6" 1,9 1,6 6" 2,2 6"-8" 2,2 1,4 8" 1,3 10" 1,5 12" 1,8

5 1. TĚSNICÍ VAKY POTRUBÍ / 1. TĚSNICÍ VAKY POTRUBÍ 1.3 Těsnicí vaky potrubí průchozí TVPP s velkým průtokem Vaky dodáváme v 8 dimenzích a pokrývají rozsah průměrů potrubí od 100 do mm. Pryžová část je vyměnitelná a je odolná vůči nečistotám ve vodě, což platí i o ostatních materiálech. Manipulace s nimi je bezpečná a jednoduchá. Konstrukce zaručuje průtok většího množství vody a kalů vakem. Vaky je rovněž možno použít ke zkouškám těsnosti potrubí. Průtoková trubka je vyrobena z korozivzdorných materiálů. Všechny vaky jsou vybaveny rychlospojkami pro tlakování. V poslední době roste potřeba použití těchto vaků v protipovodňové prevenci. Konkrétně jsou vynikajícím prostředkem proti vniknutí spodní vody do ohrožených objektů. 1.4 Těsnicí vaky potrubí TVP vysokotlaké Vaky jsou vyztuženy aramidovým kordem. Speciální výztuž v horní a spodní části vaků umožňuje práci s vyššími tlaky. Tyto vaky se používají k těsnění potrubí, ve kterých působí vyšší protitlak a není možné je těsnit pomocí standardních vaků. Základní řada vaků je pro průměr potrubí od 50 mm do 600 mm a pracovní tlak je 6 barů. Dodáváme však i TVP pro pracovní tlak 12 barů a 30 barů. V poslední době roste potřeba použití těchto vaků v protipovodňové prevenci. Konkrétně jsou vynikajícím prostředkem proti vniknutí spodní vody do ohrožených objektů. 8 9 Technická data TVPP s velkým průtokem Technická data TVP vysokotlaké Číslo Typ Pro průměr Pracovní Těsněný Rozměr Hmotnost Průtok výrobku od - do tlak protitlak vypuštěného vaku (mm) (mm) (bar) (bar) (průměr - délka) (kg) (bypass) TVPP 100-2G 100 1,5 0, ,3 2" TVPP 100/150-2G ,5 0, ,9 2" TVPP 150-2G 150 1,5 0, " TVPP 100/200-2G ,5 0, ,5 2" TVPP 150/200-2G ,5 0, ,5 2" TVPP 200/500-4G ,5 0, ,5 4" TVPP 500/800-12G ,5 0, " TVPP 500/ G ,5 0, " Číslo Typ Pro průměr Pracovní Těsněný Rozměr Hmotnost výrobku od - do tlak protitlak vypuštěného vaku (mm) (mm) (bar) (bar) (průměr - délka) (kg) TVP , TVP , TVP , TVP , TVP , TVP , TVP , TVP

6 1. TĚSNICÍ VAKY POTRUBÍ / 1. TĚSNICÍ VAKY POTRUBÍ 1.5 Těsnicí vaky potrubí TVP vejčité a těsnicí vaky potrubí průchozí TVPP vejčité Tyto vaky jsou vhodné pro těsnění a testování potrubí oválného průřezu. Jejich tvar odpovídá tvaru potrubí a proto zajiš uje spolehlivé těsnění při testu těsnosti vodou. Vaky jsou vybaveny rychlospojkami pro nafukování a vyfukování. Všechny kovové součásti jsou odolné proti korozi V poslední době roste potřeba použití těchto vaků v protipovodňové prevenci. Konkrétně jsou vynikajícím prostředkem proti vniknutí spodní vody do ohrožených objektů. 1.6 Těsnicí vaky potrubí TVP polštářové a těsnicí vaky potrubí průchozí TVPP polštářové Jednoduchá konstrukce umožňuje vsunutí i těch největších vaků otvorem kanálů a jímek 600 x 600 mm. Široká nabídka vaků zahrnuje mnoho dimenzí až do těsněného průměru mm. Vaky jsou vyztuženy aramidovým kordem a na čelní straně mají dva nafukovací ventily. Jsou opatřeny speciálními pryžotextilními uchy pro spouštění do šachty nebo zvedání z šachty ven. Průtočná hadice, instalovaná ve vaku, je snadno vyměnitelná. Tyto vaky se používají hlavně pro zablokování průtoku ve stokách a v deš ové kanalizaci a k testování těsnosti pomocí vzduchu. V poslední době roste potřeba použití těchto vaků v protipovodňové prevenci. Konkrétně jsou vynikajícím prostředkem proti vniknutí spodní vody do ohrožených objektů Technická data TVP vejčité Číslo Typ Pro průměr Pracovní Těsněný Rozměr Hmotnost výrobku od - do tlak tlak vypuštěného vaku (mm) (mm) (bar) (bar) (průměr - délka) (kg) TVP-V 300/ / / ,5 270x380x TVP-V 500/ / / ,5 470x690x TVP-V 700/ / / ,5 650x960x TVP-VP 500/ /900 polštářový / ,5 700 x TVP-VP 700/ /1350 polštářový / , x Technická data TVPP vejčité Číslo Typ Pro průměr Pracovní Těsněný Rozměr Hmotnost Průtok výrobku od - do tlak tlak vypuštěného vaku (mm) (mm) (bar) (bar) (průměr - délka) (kg) (bypass) TVPP-V 300/ / / ,5 280x410x x1", 1x2" TVPP-V 500/ / / ,5 470x690x x1", 1x2,5" TVPP-V 700/ / / ,5 650x960x x1", 1x2,5" TVPP-V 300/ /600 F / ,5 270x380x x1", 1x2" TVPP-V 500/ /900 F / ,5 470x690x x2" TVPP-V 700/ /1350 F / ,5 650x960x x2" TVPP-VP 500/ /900 polštářový / ,5 700 x " TVPP-VP 700/ /1350 polštářový / , x " Technická data TVP polštářové Číslo Typ Pro průměr Pracovní Těsněný Rozměr Hmotnost výrobku od - do tlak protitlak vypuštěného vaku (mm) (mm) (bar) (bar) (průměr - délka) (kg) PV 1000/ ,7 0, PV 1400/ ,6 0, PV 1800/ ,5 0, Technická data TVPP polštářové Číslo Typ Pro průměr Pracovní Těsněný Rozměr Hmotnost Průtok výrobku od - do tlak tlak vypuštěného vaku (mm) (mm) (bar) (bar) (průměr - délka) (kg) (bypass) PVP 1000/ ,7 0, " PVP 1400/ ,6 0, " PVP 1800/ ,5 0, "

7 1. TĚSNICÍ VAKY POTRUBÍ / 1. TĚSNICÍ VAKY POTRUBÍ 1.7 Těsnicí vaky potrubí TVP kuželové a těsnicí vaky potrubí průchozí TVPP kuželové Těsnicí vaky potrubí kuželové mají na rozdíl od standardních vaků jinou konstrukci a proto je možné je použít na utěsnění nejen kruhových profilů, ale i vejčitých, hranatých a dalších jiných tvarů. Základní řada je od průměru 250 do mm. V poslední době roste potřeba použití těchto vaků v protipovodňové prevenci. Konkrétně jsou vynikajícím prostředkem proti vniknutí spodní vody do ohrožených objektů. 1.8 Těsnicí vaky pro zkoušení šachet Kanalizační šachty mají obvykle průměr 610 mm. K testování takových šachet nabízíme speciální vaky, pro něž je charakteristická jejich jednoduchá manipulace. Vaky jsou poměrně krátké a lehké. Tři šrouby s oky umožňují snadné vertikální umístění vaků při vkládání na místo. Nabízíme standardní příslušenství, které je kompatibilní s jinými vaky používanými k testům těsnosti tlakem vzduchu Technická data TVP kuželové Číslo Typ Pro průměr Pracovní Těsněný Hmotnost výrobku od - do tlak protitlak (mm) (bar) (bar) (kg) TVP - K 250/ ,5 4, TVP - K 400/ , TVP - K 600/ , TVP - K 700/ , TVP - K 1200/ ,5 89 Technická data TVPP kuželové Číslo Typ Pro průměr Pracovní Těsněný Hmotnost Průtok výrobku od - do tlak protitlak (mm) (bar) (bar) (kg) (bypass) TVPP - K 250/ ,5 10,5 2" TVPP - K 400/ ,5 21 2,5" TVPP - K 600/ ,5 36 2,5" TVPP - K 700/ ,5 52 2,5" TVPP - K 1200/ , ,5" Technická data TVPP pro zkoušení šachet Číslo Typ Pro průměr Pracovní Rozměr Hmotnost Průtok výrobku od - do tlak vypuštěného vaku (mm) (mm) (bar) (průměr - délka) (kg) (bypass) Těsnicí vak pro kanalizační šachty VJ 600/ , "

8 2. PNEUMATICKÉ SANAČNÍ PACKERY PRO BEZVÝKOPOVÉ OPRAVY POTRUBÍ / 2. PNEUMATICKÉ SANAČNÍ PACKERY PRO BEZVÝKOPOVÉ OPRAVY POTRUBÍ Pneumatické sanační packery pro bezvýkopové opravy potrubí Packery jsou vhodné k opravám poškozených částí a spojů potrubí. Opravy pomocí packerů spočívají v aplikaci pryskyřice a textilní výztuže na potrubí tak, aby byla zajištěna těsnost a náležitá statická pevnost potrubí. 2.1 Flexibilní packery Flexibilní packery mají jednovrství pryžotextilní pláš, který je na obou koncích osazený kovovými čely s kolečky. Tato kolečka zajiš ují stabilní pohyb v potrubí. Konstrukce těchto packerů umožňuje průtok vody v průběhu opravy. Účinná plocha je v délce od 600 do mm. Díky pružné konstrukci je možno snadno packer do potrubí nainstalovat. Technická data - Flexibilní packery Číslo Typ Pro průměr Pracovní Rozměr Hmotnost Průtok Délka výrobku od - do tlak vypuštěného vaku (mm) pryžové (mm) (bar) (průměr - délka) (kg) (bypass) části (mm) FP 100/150x1m , , FP 100/150x1,5m , , FP 100/150x2m , , FP 100/150x2,5m , , FP 100/150x3m , , FP 100/150x3,5m , , FP 100/150x4m , FP 150/250x1m FP 150/250x1,5m , FP 150/250x2m , FP 150/250x2,5m , FP 150/250x3m FP 150/250x3,5m , FP 150/250x4m , FP 300/400x1m , FP 300/400x1,5m , FP 300/400x2m , FP 300/400x2,5m , FP 300/400x3m , FP 300/400x3,5m , FP 300/400x4m , FP 450/600x1m FP 450/600x1,5m FP 450/600x2m FP 450/600x2,5m FP 450/600x3m FP 600/800x1m , FP 600/800x1,5m , FP 600/800x2m , FP 600/800x2,5m , FP 600/800x3m ,

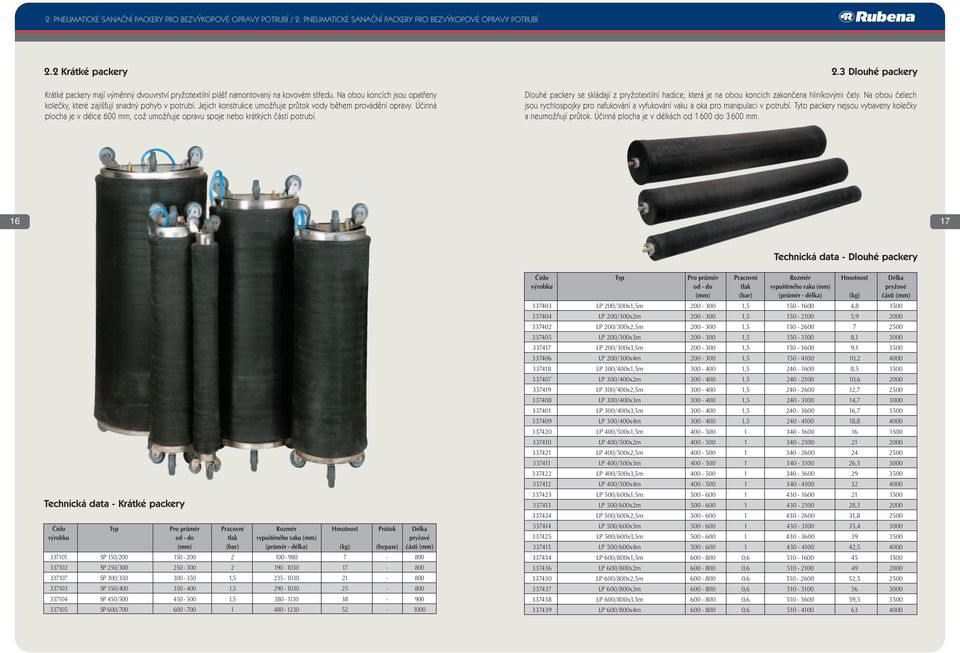

9 2. PNEUMATICKÉ SANAČNÍ PACKERY PRO BEZVÝKOPOVÉ OPRAVY POTRUBÍ / 2. PNEUMATICKÉ SANAČNÍ PACKERY PRO BEZVÝKOPOVÉ OPRAVY POTRUBÍ 2.2 Krátké packery Krátké packery mají výměnný dvouvrství pryžotextilní pláš namontovaný na kovovém středu. Na obou koncích jsou opatřeny kolečky, které zajiš ují snadný pohyb v potrubí. Jejich konstrukce umožňuje průtok vody během provádění opravy. Účinná plocha je v délce 600 mm, což umožňuje opravu spoje nebo krátkých částí potrubí. 2.3 Dlouhé packery Dlouhé packery se skládají z pryžotextilní hadice, která je na obou koncích zakončena hliníkovými čely. Na obou čelech jsou rychlospojky pro nafukování a vyfukování vaku a oka pro manipulaci v potrubí. Tyto packery nejsou vybaveny kolečky a neumožňují průtok. Účinná plocha je v délkách od do mm Technická data - Dlouhé packery Technická data - Krátké packery Číslo Typ Pro průměr Pracovní Rozměr Hmotnost Průtok Délka výrobku od - do tlak vypuštěného vaku (mm) pryžové (mm) (bar) (průměr - délka) (kg) (bypass) části (mm) SP 150/ SP 250/ SP 300/ , SP 350/ , SP 450/ , SP 600/ Číslo Typ Pro průměr Pracovní Rozměr Hmotnost Délka výrobku od - do tlak vypuštěného vaku (mm) pryžové (mm) (bar) (průměr - délka) (kg) části (mm) LP 200/300x1,5m , , LP 200/300x2m , , LP 200/300x2,5m , LP 200/300x3m , , LP 200/300x3,5m , , LP 200/300x4m , , LP 300/400x1,5m , , LP 300/400x2m , , LP 300/400x2,5m , , LP 300/400x3m , , LP 300/400x3,5m , , LP 300/400x4m , , LP 400/500x1,5m LP 400/500x2m LP 400/500x2,5m LP 400/500x3m , LP 400/500x3,5m LP 400/500x4m LP 500/600x1,5m LP 500/600x2m , LP 500/600x2,5m , LP 500/600x3m , LP 500/600x3,5m LP 500/600x4m , LP 600/800x1,5m , LP 600/800x2m , LP 600/800x2,5m , , LP 600/800x3m , LP 600/800x3,5m , , LP 600/800x4m ,

10 2. PNEUMATICKÉ SANAČNÍ PACKERY PRO BEZVÝKOPOVÉ OPRAVY POTRUBÍ / 3. TESTOVACÍ SADY PRO DOMOVNÍ VEDENÍ A PŘÍPOJKY 2.4 Domovní packery Domovní packery jsou vhodné pro opravu potrubí menších průměrů, jako jsou například domovní potrubní rozvody. Tyto packery jsou na obou koncích zakulaceny pro dosažení snadné průchodnosti v ohybech a vybaveny rychlospojkami a závěsnými oky. Vyrábějí se pro průměry potrubí od 50 do 250 mm. Účinná plocha je v délce od 500 do mm. 3. Testovací sady pro domovní vedení a přípojky 3.1 Testovací sada pro průměr mm Tato testovací sada se používá pro zkoušky těsnosti potrubí vzduchem. Lze ji použít jak pro rovné potrubí, tak i pro potrubí s obloukem až 90. Sada obsahuje veškeré potřebné příslušenství pro provádění zkoušek. Testovací sada pro průměr mm Č. výrobku Typ sady Množství TVPP 80/ TVP 80/ Plnicí aramtura s manometrem 0-0,4 Mpa Armatura pro zkoušky vzduchem Digitlální manometr s hadicí Plnicí a posuvná tyč 2 m Plnicí a posuvná tyč 1 m Plnicí a posuvná tyč 0,5 m Lano s karabinami 10 m Redukce MINI / V - 7,2/R Redukce MINI / V - 7,2/V Transportní kufřík 1 18 Technická data - Domovní packery Číslo Typ Pro průměr Pracovní Rozměr Hmotnost Délka výrobku od - do tlak vypuštěného vaku (mm) pryžové (mm) (bar) (průměr - délka) (kg) části (mm) HP 50/70x0,6m , HP 50/70x1m , HP 50/70x1,5m , HP 50/70x2m , HP 50/70x2,5m , HP 50/70x3m , HP 70/100x0,6m , HP 70/100x1m , HP 70/100x1,5m , HP 70/100x2m , HP 70/100x2,5m , HP 70/100x3m , HP 70/100x3,5m , HP 70/100x4m , HP 100/150x0,6m , , HP 100/150x1m , , HP 100/150x1,5m , , HP 100/150x2m , , HP 100/150x2,5m , , HP 100/150x3m , , HP 100/150x3,5m , , HP 100/150x4m , , HP 150/250x0,6m , HP 150/250x1m , HP 150/250x1,5m HP 150/250x2m , HP 150/250x2,5m , HP 150/250x3m , HP 150/250x3,5m , HP 150/250x4m Testovací sada pro průměr mm Tato testovací sada se používá pro zkoušky těsnosti potrubí vzduchem nebo vodou. Lze ji použít jak pro rovné potrubí, tak i pro potrubí s obloukem až 90. Sada obsahuje veškeré potřebné příslušenství pro provádění zkoušek. Testovací sada pro průměr mm Č. výrobku Typ sady Množství TVPP 100/ TVP 100/ Plnicí armatura s manometrem 0-4 bar Odvzdušňovací a měřící hadice 5m, - GEKA Uzavírací ventil G1" - GEKA Plovák pro zkoušky vodou Armatura pro zkoušky vzduchem s poj. ventilem 300 mbar Adapter pro zkoušky vzduchem Plnicí a posuvná tyč 2 m Plnicí a posuvná tyč 1 m Plnicí a posuvná tyč 0,5 m Lano s karabinami 10 m Redukce pro digitlální lmanometr Redukce MINI / V - 7,2/R Redukce MINI / V - 7,2/V Transportní kufřík 1 19

11 4. ZVEDACÍ A LISOVACÍ VAKY / 4. ZVEDACÍ A LISOVACÍ VAKY 4. Zvedací a lisovací vaky 4.1 Vysokotlaké zvedací a lisovací vaky Zvedací vaky ZV jsou vyztuženy aramidovým vláknem. Konstrukce zvedacího vaku zajiš uje vynikající provozní vlastnosti a dlouhou životnost. Všechny kovové části zvedacího vaku jsou vyrobeny z mosazi. Zvedací vaky jsou tenké a jejich použití je jednoduché. Povrch se speciálním dezénem má velmi dobrou adhezi, takže sklouznutí je téměř nemožné i v případě použití dvou vaků na sobě. Dodáváme jedenáct standardních velikostí zvedacích vaků se zvedací silou od 1 do 64 tun. Pracovní tlak vaků je 0,8 MPa (8 bar). Spektrum dodávaných vaků je rozšířeno o průmyslové zvedací vaky (lisování, uzavírání forem) a vaky vyrobené na zakázku pro speciální aplikace. Je možné vyrobit i obdélníkový zvedací vak jakýchkoliv rozměrů (obdélník nebo čtverec) až do max. velikosti 910 x 910 mm a max. pracovního tlaku 10 bar. Technická data - Zvedací vaky Typ Jednotky ZV 1 ZV 3 ZV 6 ZV 8 ZV 12 ZV 19 ZV 24 ZV 31 ZV 40 ZV 54 ZV 64 Číslo výrobku Velikost cm 15x15 22,5x22,5 30x30 38x38 45x45 55x55 61x61 69x69 78x78 87x87 91x91 Tloušťka mm Hmotnost kg 0,6 1,3 2,4 4 5,3 8,1 11,2 13,3 18,2 22,5 25,3 Max. zvedací výška cm Max. zvedací síla kg Max. objem vzduchu l Max. pracovní tlak bar Maximální zvedací kapacita (10 kn =1 t) Zvedací vaky jsou v souladu s Evropskou normou EN 13731:2007:E Technická data - Zvedací vaky ZV-L Typ Jednotky ZV-L 24 ZV-L 9 ZV-L 13 ZV-L 20 Číslo výrobku Velikost cm 32x102 30x45 37,5x50 37,5x75 Tloušťka mm Hmotnost kg 8,5 3,5 4,9 7,4 Max. zvedací výška cm Max. zvedací síla kg Max. objem vzduchu l Max. pracovní tlak bar

12 4. ZVEDACÍ A LISOVACÍ VAKY / 4. ZVEDACÍ A LISOVACÍ VAKY Příslušenství 4.2 Vysokotlaké ploché zvedací vaky 22 Č. výrobku Název Hmotnost (kg) Tlaková láhev 300 bar, 6 l 10, Redukční ventil 200/300 bar 1, Jednoduchý pojistný a ovládací ventil 8 bar 0, Dvojitý pojistný a ovládací ventil 8 bar Ruční jednoduchý pojistný a ovládací ventil typ Deadman 8.0 bar Ruční dvojitý pojistný a ovládací ventil typ Deadman 8.0 bar 1, Plnicí hadice 5 m, žlutá 0, Plnicí hadice 5 m, červená 0, Plnicí hadice 5 m, modrá 0, Plnicí hadice 5 m, šedá 0, Plnicí hadice 10 m, žlutá 1, Plnicí hadice 10 m, červená 1, Plnicí hadice 10 m, modrá 1, Plnicí hadice 10 m, šedá 1, Uzavírací ventil s pojistným ventilem 0,8 bar 0, Uzavírací hadice s kulovým ventilem 0,5 m 0, Uzavírací hadice s kulovým ventilem 10 m 1, Vysokotlaké ploché vaky jsou zdokonalené standardní vysokotlaké ZV. Díky upravené konstrukci zvedá břemeno celý povrch vaku, čímž je zaručena konstantní zvedací síla nezávislá na zvedací výšce. Povrch vaku zajiš uje větší kontaktní plochu a tím i vyšší bezpečnost, především při použití dvou nebo tří vaku nad sebou. Tyto vaky jsou vyrobeny z kvalitního pryžového materiálu odolného proti opotřebení a jsou vyztuženy aramidovými vlákny. Grafy zvedací síly, potřebné u klasických vaků nejsou u těchto vaků vzhledem k jejich ploché křivce zdvihu potřebné Technická data - Vysokotlaké ploché zvedací vaky ZV-P Typ Jednotky ZV-P 7 ZV-P 11 ZV-P 18 ZV-P 32 Číslo výrobku Velikost cm 55x55 61x61 78x78 91x91 Tloušťka mm Hmotnost kg 8 10,6 17,1 23,8 Max. zvedací výška cm Max. zvedací síla kg Max. zvedací kapacita při max. zvedací výšce kg Velikost plochy při maximální zvedací výšce cmxcm 29x29 37x37 47x47 63x63 Max. objem vzduchu l Max. pracovní tlak bar

13 4. ZVEDACÍ A LISOVACÍ VAKY / 4. ZVEDACÍ A LISOVACÍ VAKY 4.3 Středotlaké zvedací vaky Středotlaké zvedací vaky pro pracovní tlak 1.0 bar jsou ideální pro záchranu osob uvězněných pod dopravním prostředkem při autohaváriích, leteckých katastrofách nebo zřícených tunelech, mostech a bedněních, hlavně v situacích, kde nemohou být použity obvyklé záchranářské metody nebo by tyto metody byly příliš časově náročné. Středotlaké zvedací vaky lze použít i na měkkých, nerovných nebo štěrkových podkladech, dále se používají na zasněženém nebo zamrzlém povrchu. 4.4 Maxi zvedací vaky Nízkotlaké maxi zvedací vaky jsou výbornou volbou pro havarovaná rozměrná vozidla, kamiony, přívěsy a pro manipulaci s letadly. Nízkotlaké zvedací vaky jsou vysoké až 2,1m se zvedací silou do 9 tun. Při zvedání extrémně těžkých, křehkých nebo narušených břemen, jako jsou například palivové cisterny a nákladní návěsy s textilními stěnami, umístíme více zvedacích vaků vedle sebe. Příslušenství 24 Č. výrobku Typ sady Hmotnost (kg) Přepravní pouzdro typ MA Přepravní pouzdro typ MB 1, Přepravní pouzdro typ MC 1, Přepravní pouzdro typ MD Plnicí hadice 5 m, žlutá Plnicí hadice 5 m, červená Dvojitý pojistný a ovládací ventil 1.0 bar Dvojitý pojistný a ovládací ventil typ Deadman 1,0 bar 3, Redukční ventil 200/300 bar, s hadicí 2 m 1, Sada na opravy 0,3 25 Příslušenství Č. výrobku Typ sady Hmotnost (kg) Plnicí hadice 5 m, žlutá Plnicí hadice 5 m, červená Dvojitý pojistný a ovládací ventil 0,5 bar 2, Redukční ventil 200/300 bar, s hadicí 2 m 1, Sada na opravy 0,3 Technická data - Středotlaké zvedací vaky Technická data - Maxi zvedací vaky Číslo Typ Průměr Max. zvedací Max. pracovní Zvedací Výška prázdného Max. spotřeba Hmotnost výrobku (mm) síla (kg) tlak (bar) výška (m) vaku (mm) vzduchu (l) sady (kg) ZV-MA , ZV-MB , ZV-MC , ZV-MD Číslo Typ Průměr Max. zvedací Max. pracovní Zvedací Výška prázdného Max. spotřeba Hmotnost výrobku (mm) síla (kg) tlak (bar) výška (m) vaku (mm) vzduchu (l) sady (kg) ZV-M ,5 0, ZV-M ,5 1, ZV-M ,5 2,

14 5. UTĚSŇOVACÍ VAKY / 5. UTĚSŇOVACÍ VAKY 5. Utěsňovací vaky 5.1 Kuželové a klínové utěsňovací vaky Jsou především používány pro rychlé utěsnění prasklin na stabilních i pojízdných cisternách, a to jak silničních tak železničních. V nabídce jsou dva různé tvary. Klín ve třech různých velikostech pro utěsnění mm širokých prasklin a kužel pro utěsnění mm širokých prasklin. Plnicí tyče, které jsou nedílnou součástí pomocného zařízení, poskytují bezpečnou manipulaci z dostatečné vzdálenosti. Celá sada by měla být po použití společně s příslušenstvím uložena do přenosného pouzdra. 5.2 Utěsňovací vaky M1, M2 Používají se pro rychlé a účinné utěsnění velkých sudů, potrubí a cisteren o průměru větším než 500 mm. Těsnicí vak M1 má otvory na obou stranách pro upevnění popruhů, naproti tomu je vak M2 vybaven dvěma otočnými šrouby na každé straně. Vaky jsou vybaveny rychlospojkou pro plnění a vyprazdňovaní. Sada M1 obsahuje Č. výrobku Název Množství Hmotnost (kg) 26 Sada kuželové a klínové utěsňovací vaky obsahuje Č. výrobku Typ sady Množství Hmotnost (kg) Klínový těsnicí vak Typ 1 1x 0, Klínový těsnicí vak Typ 2 1x 0, Klínový těsnicí vak Typ 3 1x 0, Kuželový těsnicí vak 1x 0, Plnicí a zaváděcí tyč 35 cm, řetěz, spojka 1x 0, Plnicí a zaváděcí tyč 35 cm 3x 0, Uzavírací nástavec 1x 0, Nožní pumpa se zabudovaným bezpeč. ventilem 1.5 bar 1x 2, Přenosné pouzdro 600x400x135 mm 1x 3, Ochranný štítek 1x 0, M 1 utěsňovací vak 1x 4, Nožní pumpa se zabudovaným pojistným ventilem 1,5 bar 1x 2, Plnicí hadice o/ 8 mm, 10 m, modrá, s řetězem a vyp. ventilem 1x 1, Napínací pás se západkou, L=10 m, žlutý 2x Napínací pás se západkou, L=10 m, oranžový 2x Těsnicí deska BR, 600x300x25, CR 2x 3, Těsnicí deska BR, 1000x300x25, CR 1x 5, Ochranný obal proti chemikáliím pro typ M1 1x 0,5 Sada M2 obsahuje 27 Č. výrobku Název Množství Hmotnost (kg) M 2 utěsňovací vak 1x 6, Nožní pumpa se zabudovaným pojistným ventilem 1,5 bar 1x 2, Plnicí hadice o/ 8 mm, 10 m, modrá, s řetězem a vyp. ventilem 1x 1, Pás se západkovým systémem, L=2 m, oranžový 1x 1, Pás se západkovým systémem, L=2 m, žlutý 1x 1, Nastavitelný zapínací pás, L=5 m, oranžový 1x 0, Nastavitelný zapínací pás, L=5 m, žlutý 1x 0, Napínací pás se západkou, L=10 m, žlutý 1x Napínací pás se západkou, L=10 m, oranžový 1x Těsnicí deska BR, 600x300x25, CR 2x 3, Těsnicí deska BR, 1000x300x25, CR 1x 5, Ochranný obal proti chemikáliím pro typ M2 1x 0, Technická data - Utěsňovací vaky M1, M2 Technická data - Kuželové a klínové utěsňovací vaky Číslo Typ Pro rozměr otvoru Max. pracovní Rozměr vaku Hmotnost Plnící ventil výrobku výška / šířka tlak d x š x v (kg) velikost (mm) (bar) (cm) závitu Klínový těsnicí vak Typ / ,5 23 x 6 x 5 0,3 R 1/4" Klínový těsnicí vak Typ / ,5 23 x 8 x 5,5 0,4 R 1/4" Klínový těsnicí vak Typ / ,5 23 x 11 x 7 0,5 R 1/4" Kuželový těsnicí vak o/ ,5 23 x o/ 7 0,3 R 1/4" Typ M 1 M 2 Číslo výrobku Rozměry (cm) 62 x 30 x 2 62 x 30 x 2 Těsnicí povrch (cm) 45 x 23,5 45 x 23,5 Max. pracovní tlak (bar) 1,5 1,5 Těsnicí tlak (bar) 1,4 1,4 Objem (l) Hmotnost (kg) 4,8 6,2

15 5. UTĚSŇOVACÍ VAKY / 5. UTĚSŇOVACÍ VAKY 5.3 Utěsňovací bandáže SB Tato typová řada obsahuje bandáže osmi různých velikostí používaných na utěsnění poškozených potrubí nebo cisternových vozů. Vyrábí se pro průměry od 5 do 45 cm a jsou vyrobeny z vysoce odolné pryžové směsi, která zaručuje jak chemickou odolnost, tak i vysokou poddajnost. Tyto bandáže jsou vhodné pro utěsnění potrubí za kritických situací a na nedostupných místech. Technická data - Utěsňovací bandáže SB 5.4 Utěsňovací Mini vaky T1, T2, T3 Tyto vaky se používají pro rychlé a účinné utěsnění cisteren a barelů o průměru od 100 do 900 mm. Jsou vybaveny rychlospojkou pro plnění a vyprazdňování. Sada T1, T2, T3 obsahuje 28 Číslo Typ Šířka Délka Tloušťka Pro průměr Plnicí Hmotnost výrobku (mm) (mm) (mm) od - do (mm) tlak (kg) SB ,5 2, SB ,5 3, SB ,5 3, SB ,5 6, SB ,5 4, SB ,5 5, SB ,5 9, SB ,5 11,1 Č. výrobku Název Množství Hmotnost (kg) Utěsňovací vak T 1 1x 0, Utěsňovací vak T 2 1x 0, Utěsňovací vak T 3 1x 1, Nožní pumpa se zabudovaným pojistným ventilem 1,5 bar 1x 2, Upevňovací řemen, L=1,5 m, žlutý 2x 0, Upevňovací řemen, L=3 m, žlutý 3x 0, Technická data - Utěsňovací vaky T1, T2, T Typ T 1 T 2 T 3 Číslo výrobku Rozměry (cm) 15 x 15 x 1,2 22,5 x 22,5 x 1,2 30 x 30 x 1,2 Těsnicí povrch (cm) 10 x 10 17,5 x 17,5 25 x 25 Max. pracovní tlak (bar) 1,5 1,5 1,5 Těsnicí tlak (bar) 1,4 1,4 1,4 Objem (l) 1,2 4,5 10,5 Hmotnost (kg) 0,4 0,8 1,4

16 5. UTĚSŇOVACÍ VAKY / 5. UTĚSŇOVACÍ VAKY 5.5 Drenážní utěsňovací vaky Tyto vaky se používají k utěsnění trhlin na silničních i železničních cisternách převážející toxické a jiné látky. Díky drenážnímu systému zabudovaného ve vaku je možno nebezpečné kapaliny rovnou odčerpávat a bezpečně uskladnit. Utěsňovací vak je vyroben z vysoce odolné pryžové směsi a všechny spojovací díly z nerezové oceli. 5.6 Vakuové drenážní utěsňovací vaky TB 50 Vakuové drenážní vaky poskytují možnost utěsnění trhlin cisternových vozů a zárověň odčerpání odpadních nebo nebezpečných kapalin bez žádných dalších upevňovacích pásů. Je zapotřebí pouze čistý a hladký povrch malého průměru. Všechny kovové součástky jsou vyrobeny z nerezové oceli. Sada drenážní utěsňovací vak obsahuje Sada TB 50 obsahuje 30 Č. výrobku Název Množství Hmotnost (kg) Utěsňovací drenážní vak 1x 10, Nožní pumpa se zabudovaným pojistným ventilem 1,5 bar 1x 2, Plnicí hadice, 10 m, modrá, s řetězem a vyfukovacím ventilem 1x 1, Napínací pás se západkou, L=10 m, žlutý 2x Napínací pás se západkou, L=10 m, oranžový 2x Kulový ventil, spojka D, nerezový 1x 0, Přečerpávací hadice, 5m, spojka D 1x 1, Č. výrobku Název Množství Hmotnost (kg) Vakuový drenážní vak 1x 5, Plnicí hadice, 10m, žlutá 1x 1, Kulový ventil, spojka D, nerezový 1x 0, Přečerpávací hadice, 5 m, spojka D 1x 1, Technická data - Drenážní utěsňovací vak Typ Utěsňovací drenážní vak Číslo výrobku Rozměry (cm) 62 x 30 x 5,5 Těsnicí povrch (cm) 49 x 29 Odčerpávaná plocha (cm) 40 x20 x 3,5 Max. pracovní tlak (bar) 1,5 Těsnicí tlak (bar) 1 Objem (l) 15 Hmotnost (kg) 10,5 Technická data - Vakuový drenážní utěsňovací vak TB 50 Typ TB 50 Číslo výrobku Velikost (mm) o/ 500 Těsnicí povrch (mm) o/ 500/200 Max. pracovní tlak (bar) 8 Podtlak (bar) 0,85 Hmotnost (kg) 5,4

17 5. UTĚSŇOVACÍ VAKY / 6. NÁDRžE 5.7 Drenážní utěsňovací vaky FL 50 a FL 80 Drenážní utěsňovací vaky jsou vhodné tam, kde jiné těsnicí elementy nelze použít, např. poškození trubek v místě spojů a uzlů. Díky vestavěnému zipu je možné jednoduché nastavení polohy vaku. Obě strany jsou opatřeny pneumatickými těsnicími bandážemi, které spolu s vodotěsným zipem zaručují nepropustnost celého utěsňovacího systému. Kulový ventil slouží k odčerpání unikajících kapalin. Sada FL 50, FL 80 obsahuje 6. Nádrže 6.1 Transportní nádrže Transportní nádrže jsou uzavřené nádrže vhodné pro přepravu a skladování různých kapalin. Jedná se o polštář vybavený dvěma nebo více ventily, v závislosti na velikosti nádrže. Prostřední ventil na vrcholu je určen pro odvzdušňování, zatímco ostatní ventily jsou pro plnění a vyprazdňování nádrže. Nádrže jsou vyrobeny z dvojitě pogumované polyesterové tkaniny. Nádrže jsou velmi odolné vůči chemikáliím, minerálním olejům a průmyslových vod a lze je použít v rozmezí teplot od -30 C do +90 C. Nádrže jsou vyráběny ve dvou barvách: zelené a béžové. Nádrže mohou také být vyrobeny z materiálu PVC, vhodného pro přepravu a skladování pitné vody. 32 Č. výrobku Název Množství Hmotnost (kg) Nožní pumpa se zabudovaným pojistným ventilem 1,5 bar 1x 2, Plnicí hadice, 10m, modrá, s řetězem a vyfukovacím ventilem 1x 1, Přečerpávací hadice, 5 m, spojka D 1x 1, Přenosné pouzdro 600x400x135 mm 1x 3,4 33 Technická data - Transportní uzavřené nádrže Technická data - Drenážní utěsňovací vak FL 50, FL 80 Typ FL 50 FL 80 Číslo výrobku Velikost (cm) 26 / 5 x / 8 x 95 Max. pracovní tlak (bar) 1,5 1,5 Těsnicí tlak (bar) 1 1 Hmotnost (kg) 3 3,5 Číslo Objem Hmotnost Rozměry Ventil položky Prázdné Plná PVC Pryž Délka Šířka Délka Šířka Výška Plnění Vzdušník m 3 US galon kg kg m m m m m , ,53 6,33 1,30 1,10 1,10 0,90 0,35 R1" R1" , ,59 9,21 1,60 1,30 1,30 1,00 0,50 R1" R1" , ,12 12,75 1,80 1,60 1,46 1,26 0,60 R1" R1" ,33 14,35 1,80 1,80 1,46 1,46 0,60 R2" R2" , ,44 19,13 2,40 1,80 2,03 1,43 0,65 R2" R2" ,40 22,14 2,50 2,00 2,04 1,54 0,80 R2" R2" , ,47 25,33 2,60 2,20 2,09 1,69 0,90 R2" R2" ,55 28,52 2,80 2,30 2,23 1,73 1,00 R2" R2" ,18 35,65 3,50 2,30 2,93 1,73 1,00 R2" R2" ,43 43,70 4,20 2,35 3,57 1,72 1,10 R2" R2" ,49 49,95 4,80 2,35 4,17 1,72 1,10 R2" R2" ,90 58,27 5,60 2,35 4,97 1,72 1,10 R2" R2" ,96 64,52 6,20 2,35 5,57 1,72 1,10 R2" R2" ,70 71,80 6,90 2,35 6,27 1,72 1,10 R2" R2" ,79 81,17 7,80 2,35 7,17 1,72 1,10 R21/2" R2" ,53 88,45 8,50 2,35 7,87 1,72 1,10 R21/2" R2" ,27 95,73 9,20 2,35 8,57 1,72 1,10 R21/2" R2" ,31 134,23 12,90 2,35 12,2 1,72 1,10 R21/2" R2"

18 6. NÁDRžE / 6. NÁDRžE 6.2 Samonosné sběrné nádrže Nádrže jsou vyrobeny z dvouvrstvé pogumované polyesterové tkaniny, odolné proti chemikáliím a olejům. Obvodový lem se při plnění zvedá s hladinou kapaliny. Nádrže jsou lehké a skladné. Jsou odolné proti změnám teploty a jejich význačnou vlastností je dlouhodobá životnost. Jsou vhodné pro havarijní akce, pro zachycování nebezpečných kapalin, ke skladování vody při hašení požáru. 6.3 Uzavřené pryžové nádrže Uzavřené pryžové nádrže jsou vhodné pro skladování různých kapalin. Je-li třeba, mohou být umístěny na vozidlech s otevřeným ložným prostorem. Mají tvar polštáře a jsou vybaveny dvěma ventily. Jeden odvzdušňovací a druhý napouštěcí a vypouštěcí. Tyto nádrže jsou lehké a snadno se s nimi manipuluje. Mají dlouhou životnost a jejich údržba je jednoduchá. Uzavřená pryžová nádrž Technická data - Samonosné sběrné nádrže Rozměry Číslo Plná položky Objem Hmotnost Prázdná Průměr Ventil Průměr Výška Základna Vrch Výška m 3 US galon kg m m m m m , ,48 1,3 0,25 1,3 0,65 0,7 R2" ,26 1,7 0,25 1,7 1,05 0,8 R2" , ,14 2 0,25 2 1,35 0,9 R2" ,10 2,2 0,25 2,2 1,45 1,0 R2" , ,84 2,3 0,25 2,3 1,46 1,0 R2" ,95 2,5 0,25 2,5 1,66 1,0 R2" ,39 2,8 0,25 2,8 1,87 1,2 R2" ,69 3,1 0,25 3,1 2,17 1,2 R2" ,24 3,4 0,25 3,4 2,47 1,2 R2" ,10 3,7 0,25 3,7 2,67 1,2 R2" ,90 4 0,25 4 2,97 1,2 R2" ,55 4,5 0,25 4,5 3,47 1,2 R2" ,16 4,8 0,25 4,8 3,77 1,2 R2" ,31 5,4 0,25 5,4 4,37 1,2 R2" ,72 6 0,25 6 4,97 1,2 R2" ,85 6,5 0,25 6,5 5,47 1,2 R21/2" ,71 7,5 0,25 7,5 6,23 1,3 R21/2" ,71 8,3 0,25 8,3 7,03 1,3 R21/2" ,93 9,1 0,25 9,1 7,83 1,3 R21/2" ,17 10,5 0,25 10,5 9,23 1,3 R21/2" ,21 11,6 0,25 11,6 10,33 1,3 R21/2" , , ,73 1,3 R21/2" ,41 14,2 0,25 14,2 12,93 1,3 R21/2" ,17 16,2 0,25 16,2 14,93 1,3 R21/2" Uzavřená nádrž na pitnou vodu

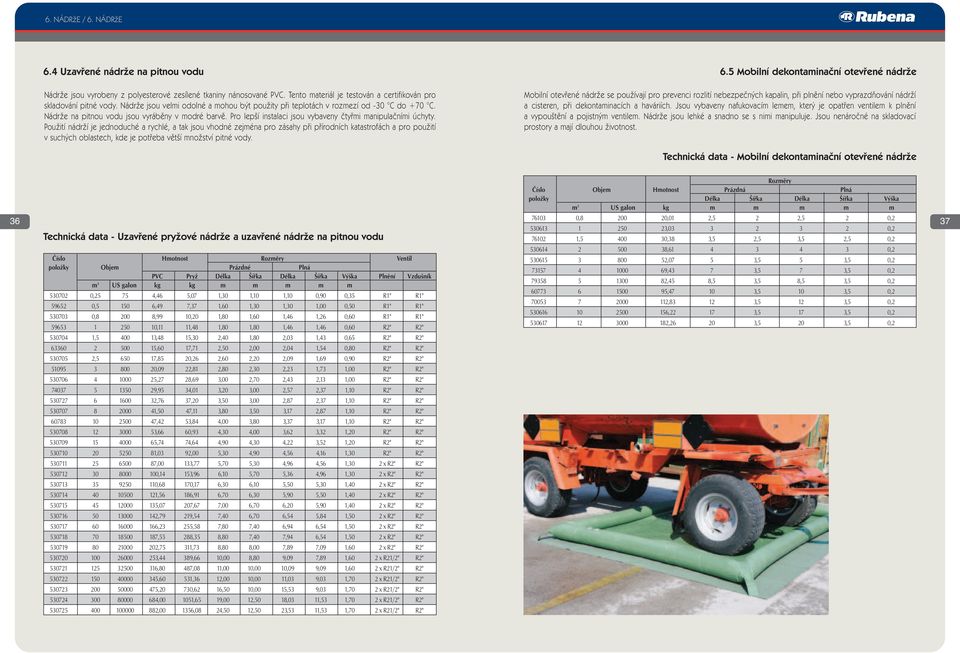

19 6. NÁDRžE / 6. NÁDRžE 6.4 Uzavřené nádrže na pitnou vodu Nádrže jsou vyrobeny z polyesterové zesílené tkaniny nánosované PVC. Tento materiál je testován a certifikován pro skladování pitné vody. Nádrže jsou velmi odolné a mohou být použity při teplotách v rozmezí od -30 C do +70 C. Nádrže na pitnou vodu jsou vyráběny v modré barvě. Pro lepší instalaci jsou vybaveny čtyřmi manipulačními úchyty. Použití nádrží je jednoduché a rychlé, a tak jsou vhodné zejména pro zásahy při přírodních katastrofách a pro použití v suchých oblastech, kde je potřeba větší množství pitné vody. 6.5 Mobilní dekontaminační otevřené nádrže Mobilní otevřené nádrže se používají pro prevenci rozlití nebezpečných kapalin, při plnění nebo vyprazdňování nádrží a cisteren, při dekontaminacích a haváriích. Jsou vybaveny nafukovacím lemem, který je opatřen ventilem k plnění a vypouštění a pojistným ventilem. Nádrže jsou lehké a snadno se s nimi manipuluje. Jsou nenáročné na skladovací prostory a mají dlouhou životnost. Technická data - Mobilní dekontaminační otevřené nádrže Rozměry Číslo Objem Hmotnost Prázdná Plná položky Délka Šířka Délka Šířka Výška m 3 US galon kg m m m m m , ,01 2,5 2 2,5 2 0, , , , ,38 3,5 2,5 3,5 2,5 0, , , ,07 5 3,5 5 3,5 0, ,43 7 3,5 7 3,5 0, ,45 8,5 3,5 8,5 3,5 0, , ,5 10 3,5 0, , ,5 12 3,5 0, , ,5 17 3,5 0, , ,5 20 3,5 0,2 36 Technická data - Uzavřené pryžové nádrže a uzavřené nádrže na pitnou vodu Číslo Hmotnost Rozměry Ventil položky Objem Prázdné Plná PVC Pryž Délka Šířka Délka Šířka Výška Plnění Vzdušník m 3 US galon kg kg m m m m m , ,46 5,07 1,30 1,10 1,10 0,90 0,35 R1" R1" , ,49 7,37 1,60 1,30 1,30 1,00 0,50 R1" R1" , ,99 10,20 1,80 1,60 1,46 1,26 0,60 R1" R1" ,11 11,48 1,80 1,80 1,46 1,46 0,60 R2" R2" , ,48 15,30 2,40 1,80 2,03 1,43 0,65 R2" R2" ,60 17,71 2,50 2,00 2,04 1,54 0,80 R2" R2" , ,85 20,26 2,60 2,20 2,09 1,69 0,90 R2" R2" ,09 22,81 2,80 2,30 2,23 1,73 1,00 R2" R2" ,27 28,69 3,00 2,70 2,43 2,13 1,00 R2" R2" ,95 34,01 3,20 3,00 2,57 2,37 1,10 R2" R2" ,76 37,20 3,50 3,00 2,87 2,37 1,10 R2" R2" ,50 47,11 3,80 3,50 3,17 2,87 1,10 R2" R2" ,42 53,84 4,00 3,80 3,37 3,17 1,10 R2" R2" ,66 60,93 4,30 4,00 3,62 3,32 1,20 R2" R2" ,74 74,64 4,90 4,30 4,22 3,52 1,20 R2" R2" ,03 92,00 5,30 4,90 4,56 4,16 1,30 R2" R2" ,00 133,77 5,70 5,30 4,96 4,56 1,30 2 x R2" R2" ,14 153,96 6,10 5,70 5,36 4,96 1,30 2 x R2" R2" ,68 170,17 6,30 6,10 5,50 5,30 1,40 2 x R2" R2" ,56 186,91 6,70 6,30 5,90 5,50 1,40 2 x R2" R2" ,07 207,67 7,00 6,70 6,20 5,90 1,40 2 x R2" R2" ,79 219,54 7,40 6,70 6,54 5,84 1,50 2 x R2" R2" ,23 255,58 7,80 7,40 6,94 6,54 1,50 2 x R2" R2" ,55 288,35 8,80 7,40 7,94 6,54 1,50 2 x R2" R2" ,75 311,73 8,80 8,00 7,89 7,09 1,60 2 x R2" R2" ,44 389,66 10,00 8,80 9,09 7,89 1,60 2 x R21/2" R2" ,80 487,08 11,00 10,00 10,09 9,09 1,60 2 x R21/2" R2" ,60 531,36 12,00 10,00 11,03 9,03 1,70 2 x R21/2" R2" ,20 730,62 16,50 10,00 15,53 9,03 1,70 2 x R21/2" R2" , ,65 19,00 12,50 18,03 11,53 1,70 2 x R21/2" R2" , ,08 24,50 12,50 23,53 11,53 1,70 2 x R21/2" R2" 37

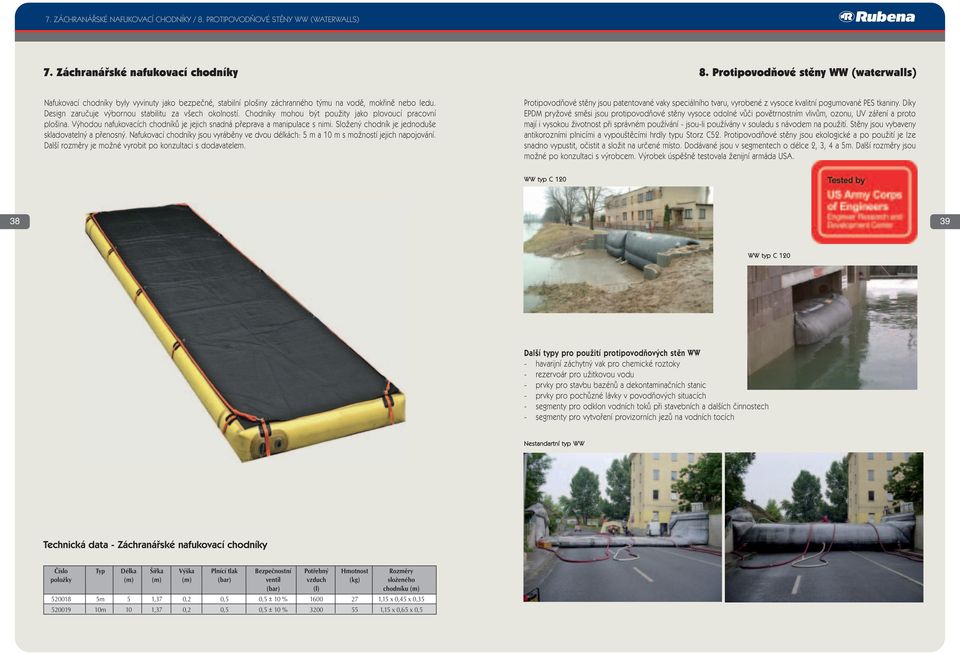

20 7. ZÁCHRANÁŘSKÉ NAFUKOVACÍ CHODNÍKY / 8. PROTIPOVODŇOVÉ STĚNY WW (WATERWALLS) 7. Záchranářské nafukovací chodníky 8. Protipovodňové stěny WW (waterwalls) Nafukovací chodníky byly vyvinuty jako bezpečné, stabilní plošiny záchranného týmu na vodě, mokřině nebo ledu. Design zaručuje výbornou stabilitu za všech okolností. Chodníky mohou být použity jako plovoucí pracovní plošina. Výhodou nafukovacích chodníků je jejich snadná přeprava a manipulace s nimi. Složený chodník je jednoduše skladovatelný a přenosný. Nafukovací chodníky jsou vyráběny ve dvou délkách: 5 m a 10 m s možností jejich napojování. Další rozměry je možné vyrobit po konzultaci s dodavatelem. Protipovodňové stěny jsou patentované vaky speciálního tvaru, vyrobené z vysoce kvalitní pogumované PES tkaniny. Díky EPDM pryžové směsi jsou protipovodňové stěny vysoce odolné vůči povětrnostním vlivům, ozonu, UV záření a proto mají i vysokou životnost při správném používání - jsou-li používány v souladu s návodem na použití. Stěny jsou vybaveny antikorozními plnicími a vypouštěcími hrdly typu Storz C52. Protipovodňové stěny jsou ekologické a po použití je lze snadno vypustit, očistit a složit na určené místo. Dodávané jsou v segmentech o délce 2, 3, 4 a 5m. Další rozměry jsou možné po konzultaci s výrobcem. Výrobek úspěšně testovala ženijní armáda USA. WW typ C WW typ C 120 Další typy pro použití protipovodňových stěn WW - havarijní záchytný vak pro chemické roztoky - rezervoár pro užitkovou vodu - prvky pro stavbu bazénů a dekontaminačních stanic - prvky pro pochůzné lávky v povodňových situacích - segmenty pro odklon vodních toků při stavebních a dalších činnostech - segmenty pro vytvoření provizorních jezů na vodních tocích Nestandartní typ WW Technická data - Záchranářské nafukovací chodníky Číslo Typ Délka Šířka Výška Plnící tlak Bezpečnostní Potřebný Hmotnost Rozměry položky (m) (m) (m) (bar) ventil vzduch (kg) složeného (bar) (l) chodníku (m) m 5 1,37 0,2 0,5 0,5 ± 10 % ,15 x 0,45 x 0, m 10 1,37 0,2 0,5 0,5 ± 10 % ,15 x 0,65 x 0,5
