TECHNICKÝ LIST n 2015

Transkript

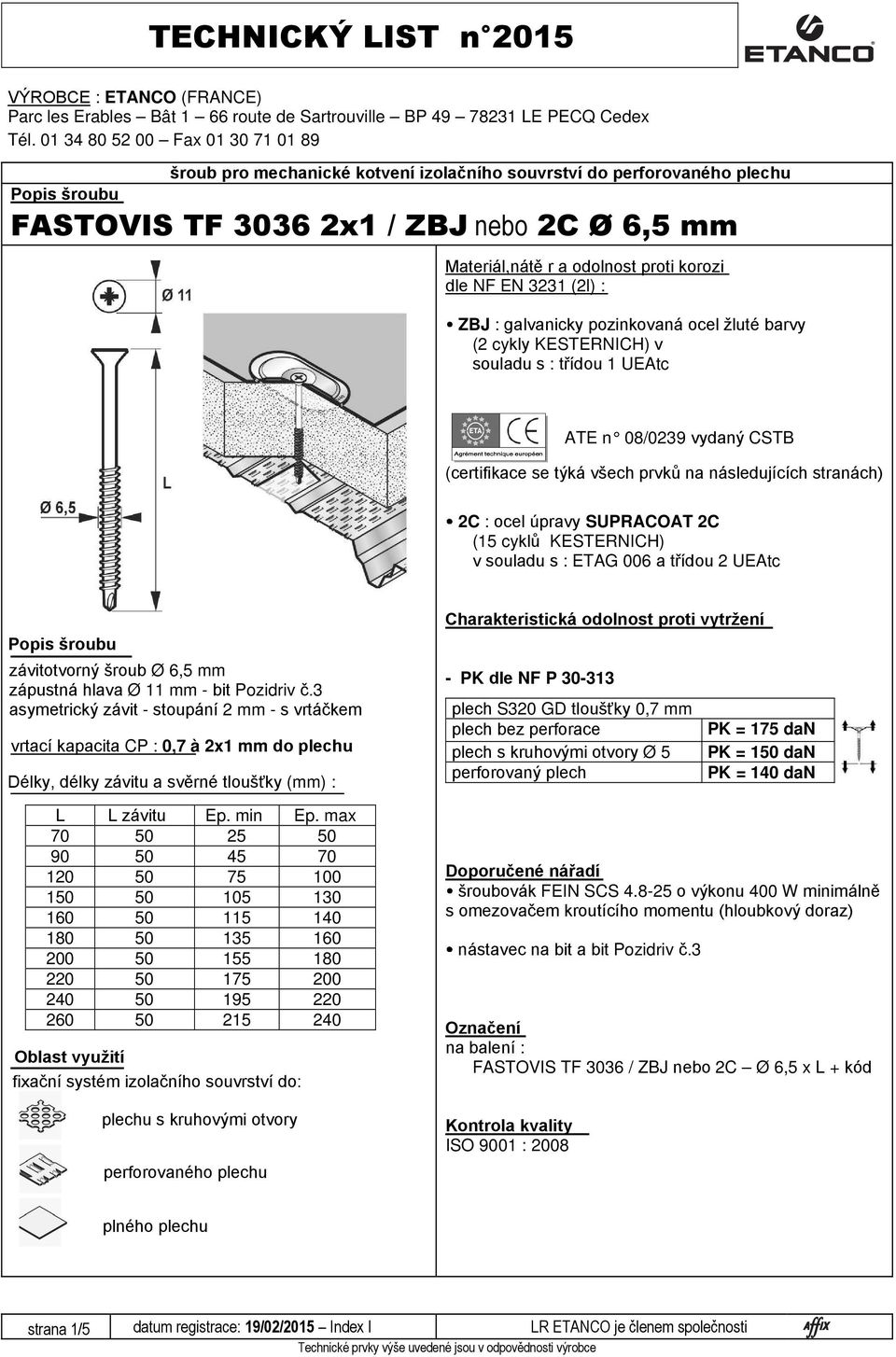

1 TECHNICKÝ LIST n 2015 VÝROBCE : ETAO (FRAE) Parc les Erables Bât 1 66 route de Sartrouville BP LE PECQ Cedex Tél Fax Popis šroubu FASTOVIS TF x1 / ZBJ bo 2C Ø 6,5 mm Materiál,nátě r a odolnost korozi dle NF EN 3231 (2l) : ZBJ : galvanicky pozinkovaná ocel žluté barvy ( KESTERNICH) v souladu s : třídou 1 UEAtc ATE n 08/0239 vydaný CSTB (certifikace se týká všech prvků na následujících stranách) 2C : ocel úpravy SUPRACOAT 2C ( KESTERNICH) v souladu s : ETAG 006 a třídou 2 UEAtc Popis šroubu závitotvorný šroub Ø 6,5 mm zápustná hlava Ø 11 mm - bit Pozidriv č.3 asymetrický závit - stoupání 2 mm - s vrtáčkem vrtací kapacita CP : 0,7 à 2x1 mm Délky, délky závitu a svěrné tloušťky (mm) : L L závitu Ep. min Ep. max Oblast využití fixační systém izolačního souvrství do: plechu s kruhovými otvory plechu Charakteristická odolnost vytržení - PK dle NF P plech S320 GD tloušťky 0,7 mm plech bez perforace plech s kruhovými otvory Ø 5 perforovaný plech PK = 175 dan PK = 150 dan PK = 140 dan Doporučené nářadí šroubovák FEIN SCS o výkonu 400 W minimálně s omezovačem kroutícího momentu (hloubkový doraz) nástavec na bit a bit Pozidriv č.3 Označení na balení : FASTOVIS TF 3036 / ZBJ bo 2C Ø 6,5 x L + Kontrola kvality ISO 9001 : 2008 plného plechu strana 1/5 datum registrace: 19/02/2015 Index I LR ETAO je člem společnosti

2 TECHNICKÝ LIST n 2015 FASTOVIS TF 3036 / ZBJ bo 2C Ø 6,5 mm podložka charakteristika ATE průměr podložky 70 mm : galvanizovaná ocel : 1,0 mm : 8,0 mm profilace: 4,2 mm podložka Ø70P tloéušťka podložka 64 x 64 mm : galvanizovaná ocel : 0,8 mm : 8,0 mm profilace: 2,3 mm podložka 64x64 podložka 82 x 40 R mm : lakovaná ocel Aluzink AZ 150 : 1,0 mm : 8,0 mm profilace: 5,7 mm podložka 82x40R : lakovaná ocel Aluzink AZ 150 : 1,0 mm : 6,2 mm profilace : 1,5 mm podložka 82x40R : dle normy NF P (dle ETAG 006 a normy NF P ) : 500 otočení po čtyřech opakováních a 900 otočení ve dvou opakováních : řešeno strana 2/5 datum registrace: 19/02/2015 Index I LR ETAO je člem společnosti

3 TECHNICKÝ LIST n 2015 FASTOVIS TF 3036 / ZBJ bo 2C Ø 6,5 mm podložka charakteristika ATE podložka 40 x 40 mm : lakovaná ocel Aluzink AZ 150 : 0,8 mm : 6,2 mm profilace : 1,7 mm podložka 40x : galvanizovaná ocel : 0,8 mm : 7,0 mm profilace : 2,4 mm podložka 40x40 průměr podložky 40 mm : lakovaná ocel Aluzink AZ 150 : 0,8 mm : 6,2 mm profilace : 1,9 mm podložka Ø40N : galvanizovaná ocel : 0,8 mm : 7,0 mm profilace : 2,8 mm podložka Ø40N : dle normy NF P (dle ETAG 006 a normy NF P ) : 500 otočení po čtyřech opakováních a 900 otočení ve dvou opakováních : řešeno strana 3/5 datum registrace : 19/02/2015 Index I LR ETAO je člem společnosti

4 TECHNICKÝ LIST n 2015 FASTOVIS TF 3036 / ZBJ bo 2C Ø 6,5 mm šroub pro mechanickou fixaci izolačního souvrství do plechu podložka/teleskop charakteristika ATE RUPCO 6 přerušuje tepelný most RUPCO : L šroubu = Ep.utažení podložka : : galvanizovaná ocel průměr : 70 mm : 0,8 mm teleskop : : polyamid délka : 30 mm Ø vnitřní : 13 mm RUPCO 6 : dle normy NF P (dle ETAG 006 a normy NF P ) : 500 otočení po čtyřech opakováních a 900 otočení ve dvou opakováních : řešeno strana 4/5 datum registrace: 19/02/2015 Index I LR ETAO je člem společnosti

5 TECHNICKÝ LIST n 2015 FASTOVIS TF 3036 / ZBJ bo 2C Ø 6,5 mm šroub pro mechanickou fixaci izolačního souvrství do plechu podložka charakteristika ATE ETAOPLAST HP6 Ø 40 + Rd Ø70 přerušující tepelný most ETAOPLAST HP6 : L šroubu = Ep.utažení - Lteleskopu + 50 mm podložka: : galvanizovaná ocel průměr : 70 mm : 0,8 mm teleskop: : polyamid PA6 průměr : 40m odolnost nárazům v souladu s l ETAG 006 L teleskopu : odolnost teplotě 50 T tání = 220 C 100 T porušení > 300 C 150 T max krátkodobá (1 min.) : C T max dlouhodobá : 100 C řešeno odolnost teplotě Etancoplast HP6 : doporučuje se zkontrolovat odolnost membrány za stejných teplotních podmík. Uvedené informace jsou pouze referenční. ETAOPLAST HP6 Ø70 délka teleskopu ETAOPLAST HP6 Ø 40 + Rd Ø 70 : Umožňuje snadné provádění skrz izolační souvrství. ETAOPLAST HP6 82x40 přerušující tepelný most ETAOPLAST HP6 : L všroubu= Ep. utažení- L teleskopu + 50 mm : polyamid PA6 odolnost nárazům v souladu s l ETAG 006 L teleskopu : odolnost teplotě T tání = 220 C T porušení > 300 C T max krátkodobá (1 min.) : 180 C T max dlouhodobá : 100 C řešeno do plného plechu odolnost teplotě Etancoplast HP6 : doporučuje se zkontrolovat odolnost membrány za stejných teplotních podmík. Uvedené informace jsou pouze referenční. : dle normy NF P (dle ETAG 006 a normy NF P ) : 500 otočení ve čtyřech opakováních a 900 otočení ve dvou opakováních ETAOPLAST HP6 82x40 : umožňuje snadné provádění skrz izolační souvrství. ETAOPLAST HP6 82x40 délka teleskopu strana 5/5 datum registrace : 19/02/2015 Index I LR ETAO je člem společnosti
