1 P RŮVODNÍ Z P R Á V A Vypracoval Vedoucí projektant Zodpovědný projektant ING. MICHAELA JANŮŠOVÁ ING. MARIAN FRYDRYCH ING. JIŘÍ HOZÁK Investor MĚSTO SKALICA Generální projektant TEEN engineering s.r.o. HAVLÍČKOVA 484, VAL. MEZIŘÍČÍ CZECH REPUBLIC Fax: info@teen-vm.cz Místo NÁMESTIE SLOBODY, SKALICA, SR Stupeň DSP - DOKUMENTACE PRO SP Stavba Název OBSLUŽNÁ KOMUNIKÁCIA PRIEMYSELNÁ ZÓNA SKALICA PRŮVODNÍ ZPRÁVA Archivní číslo Zakázkové číslo DSP /1 DSP /1 Datum 10/2014 List 1/6 Číslo dokladu 0/1

MEZIŘÍČÍ CZECH REPUBLIC Fax: +420 575 750 630 E-mail: info@teen-vm.

2 OBSAH PRŮVODNÍ ZPRÁVY: 1. IDENTIFIKAČNÍ ÚDAJE STAVBY ZÁKLADNÍ ÚDAJE O STAVBĚ ZÁKLADNÍ KONCEPCE STAVBY ČLENĚNÍ STAVBY SITUOVÁNÍ STAVBY ÚDAJE O STAVENIŠTI VÝCHOZÍ PODKLADY DODRŽENÍ PODMÍNEK ÚR SOUVISEJÍCÍ A PODMIŇUJÍCÍ INVESTICE PŘEDPOKLÁDANÉ TERMÍNY PŘÍPRAVY A REALIZACE ROZSAH ZPRACOVÁNÍ PROJEKTU DSP /1

.. 4 3. VÝCHOZÍ PODKLADY... 5 4. DODRŽENÍ PODMÍNEK ÚR... 5 5. SOUVISEJÍCÍ A PODMIŇUJÍCÍ INVESTICE.

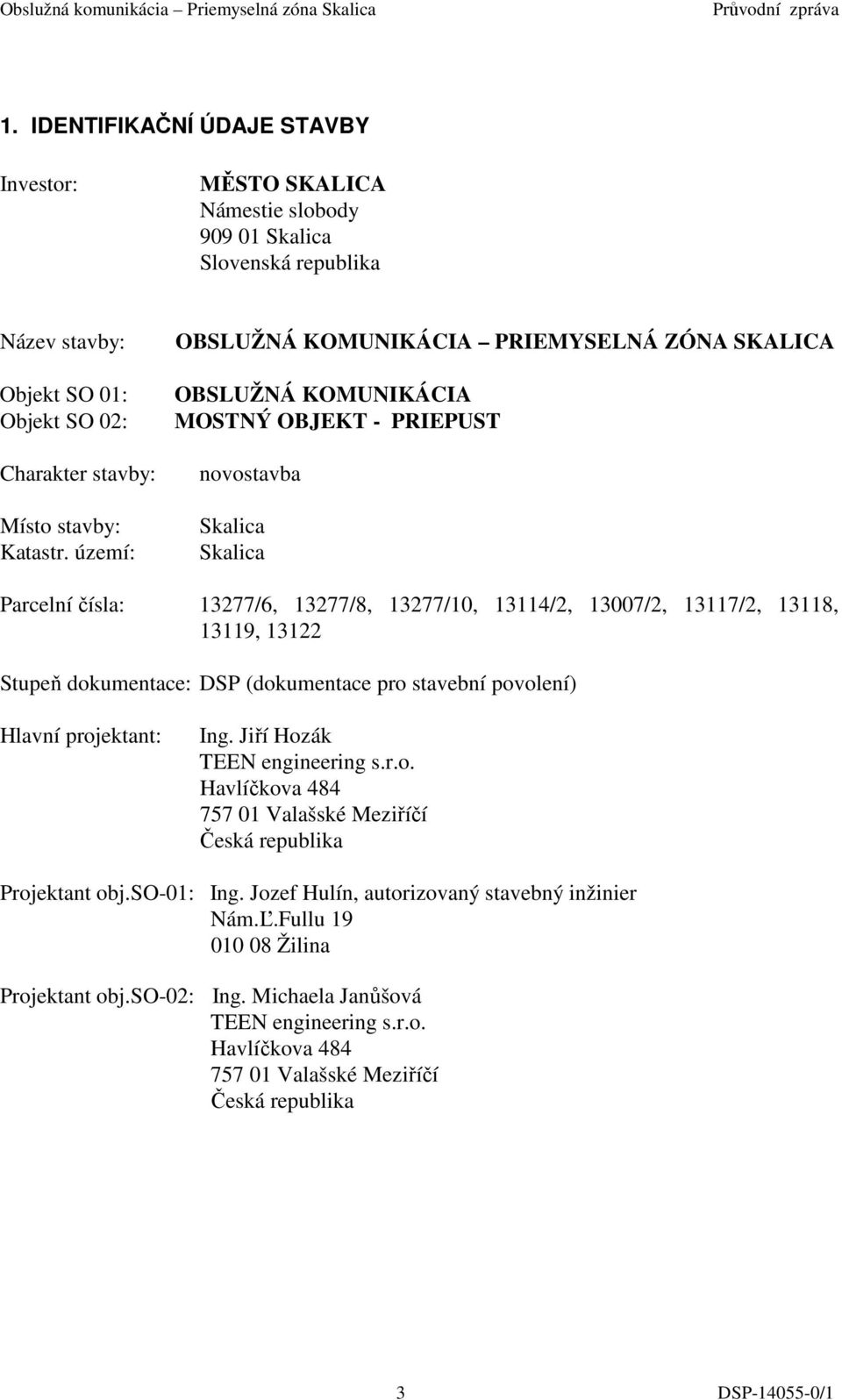

3 1. IDENTIFIKAČNÍ ÚDAJE STAVBY Investor: MĚSTO SKALICA Námestie slobody Skalica Slovenská republika Název stavby: Objekt SO 01: Objekt SO 02: Charakter stavby: Místo stavby: Katastr. území: OBSLUŽNÁ KOMUNIKÁCIA PRIEMYSELNÁ ZÓNA SKALICA OBSLUŽNÁ KOMUNIKÁCIA MOSTNÝ OBJEKT - PRIEPUST novostavba Skalica Skalica Parcelní čísla: 13277/6, 13277/8, 13277/10, 13114/2, 13007/2, 13117/2, 13118, 13119, Stupeň dokumentace: DSP (dokumentace pro stavební povolení) Hlavní projektant: Ing. Jiří Hozák TEEN engineering s.r.o. Havlíčkova Valašské Meziříčí Česká republika Projektant obj.so-01: Ing. Jozef Hulín, autorizovaný stavebný inžinier Nám.Ľ.Fullu Žilina Projektant obj.so-02: Ing. Michaela Janůšová TEEN engineering s.r.o. Havlíčkova Valašské Meziříčí Česká republika 3 DSP /1

13118, 13119, 13122 Stupeň dokumentace: DSP (dokumentace pro stavební povolení) Hlavní projektant: Ing. Jiří Hozák TEEN engineering s.r.o. Havlíčkova 484 757 01 Valašské Meziříčí Česká republika Projektant obj.

4 2. ZÁKLADNÍ ÚDAJE O STAVBĚ 2.1 ZÁKLADNÍ KONCEPCE STAVBY Cílem tohoto stavebního záměru je vybudování nové obslužné komunikace, která propojí místní komunikaci ulice Priemyselnej na ulici doktora Jurkoviča. Bude to veřejná místní komunikace, která bude sloužit pro rozvoj celé průmyslové zóny v tomto území Skalice. Součástí projektu bude také mostní objekt, který bude umístěn v místě křížení komunikace a derivačního kanálu. Jedná se o přesýpanou mostní konstrukci propustek. Propustek bude tlamového profilu o rozměrech v = 1,64m, š = 2,15m, opatřen čelními stěnami obloženými kameny. Římsy budou výztuží svázány s čelními stěnami propustku. Celá koncepce navrženého řešení vychází z potřeb a požadavků investora. Součástí bude rovněž umístění chrániček a řešení odvodnění komunikace. Dokumentace projektu stavby je zpracována v podrobnosti potřebné pro vydání stavebního povolení, výběru dodavatele a realizační dokumentadc. Navržené objekty budou napojeny na stávající komunikace a zpevněné plochy. Pozemky, na kterých je navržena realizace tohoto záměru, jsou ve vlastnictví investora, města Skalica, majetkového půdního fondu a firmy INA Skalica, spol. s r.o. Realizace tohoto záměru je smluvně mezi těmito majiteli vyřešena. 2.2 ČLENĚNÍ STAVBY Stavba je členěna na tyto části: - Objekt SO 01: OBSLUŽNÁ KOMUNIKÁCIA - Objekt SO 02: MOSTNÝ OBJEKT - PRIEPUST 2.3 SITUOVÁNÍ STAVBY Lokalita staveniště je situována na pozemku fy. INA Skalica. Navržený záměr je situován v neoplocené části v bezprostřední blízkosti areálu firmy na volném prostranství. Investor, město Skalica, má tuto záležitost smluvně s firmou INA Skalica vyřešenou. 2.4 ÚDAJE O STAVENIŠTI Území je v současnosti nezastavěné a je součástí intravilánu města. Území tvoří rovná travnatá plocha, kterou přetíná derivační kanál miestny potok. Území má sklon cca 1%. Na 4 DSP /1

Bude to veřejná místní komunikace, která bude sloužit pro rozvoj celé průmyslové zóny v tomto území Skalice.

5 ploše jsou položeny inženýrské sítě, které bude potřeba chránit. Podzemní sítě se uloží do chrániček a v místě elektrických a spojových kabelů se uloží rezervy pro případné nové kabely, aby nedošlo k překopání cesty. 3. VÝCHOZÍ PODKLADY - požadavky investora na technické řešení - výškopisné a polohopisné zaměření zpracované firmou GEOMA, spol. s r.o. Skalica, říjen inženýrsko-geologický průzkum zpracovaný v 09/2014 fy. INGEVA RNDr. Ľubomír Vančík, Bratislava, zodpovědný řešitel RNDr. Ľubomír Vančík, ŠGÚDŠ 434/ konzultace, vyjádření a požadavky dotčených orgánu státní správy a dotčených organizací v průběhu prací na projektu - vyjádření správců inženýrských sítí - platné STN a související předpisy - technické informace a podklady od výrobců a dodavatelů navržených konstrukcí a zařízení 4. DODRŽENÍ PODMÍNEK ÚR Projekt stavby pro stavební povolení tohoto stavebního záměru je zpracován v souladu s podmínkami rozhodnutí o umístění stavby a vydaných vyjádření orgánů státní správy a dotčených správců inženýrských sítí v rámci územního řízení. 5. SOUVISEJÍCÍ A PODMIŇUJÍCÍ INVESTICE Podmíněnou investicí je přeložka plynu, jenž musí být provedena v dostatečném předstihu před započetím prací tohoto projektu. 6. PŘEDPOKLÁDANÉ TERMÍNY PŘÍPRAVY A REALIZACE Zpracování projektu : 03/ 2015 Vydání stavebního povolení : 04/ 2015 Zahájení stavby : 06/ 2015 Ukončení stavby : 11/ DSP /1

VÝCHOZÍ PODKLADY - požadavky investora na technické řešení - výškopisné a polohopisné zaměření zpracované firmou GEOMA, spol. s r.o. Skalica, říjen 2014 - inženýrsko-geologický průzkum zpracovaný v 09/2014 fy.

6 7. ROZSAH ZPRACOVÁNÍ PROJEKTU Projekt je zpracován v rozsahu nezbytném pro vydání stavebního povolení, realizační dokumentace a projednání s dotčenými orgány státní správy a dalšími dotčenými organizacemi v souladu s požadavky zákona č. 50/1976 Sb. (stavební zákon) ve znění pozdějších předpisů. Obsah a rozsah této projektové dokumentace odpovídá 9 Vyhlášky MŽP SR č. 453/2000 Z.z. 6 DSP /1

organizacemi v souladu s požadavky zákona č. 50/1976 Sb.
