Fluke 434/435. Uživatelský návod. Třífázový analyzátor kvality elektrické energie

Rozměr: px
Začít zobrazení ze stránky:

Download "Fluke 434/435. Uživatelský návod. Třífázový analyzátor kvality elektrické energie"

Transkript

1 Fluke 434/435 Třífázový analyzátor kvality elektrické energie Uživatelský návod CZ červen 2006, Rev. 3, Srpen , 2008 Fluke Corporation, Fluke Corporation, Všechna práva vyhrazena. Vytištěno v Holandsku. Jména všech výrobků, jsou chráněna obchodní známkou svých příslušných společností Právo změny bez předchozího upozornění vyhrazeno.

2

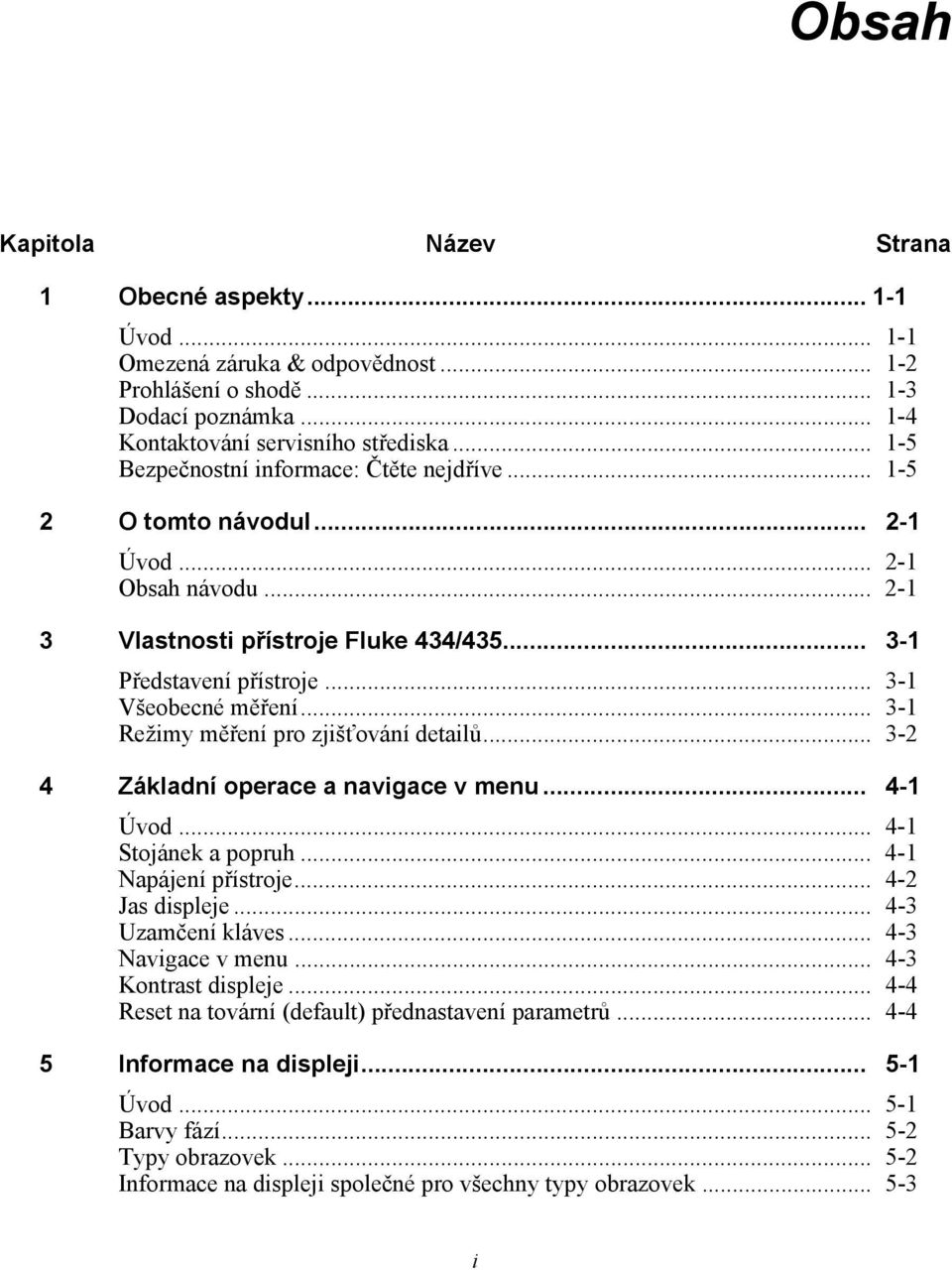

3 Obsah Kapitola Název Strana 1 Obecné aspekty Úvod Omezená záruka & odpovědnost Prohlášení o shodě Dodací poznámka Kontaktování servisního střediska Bezpečnostní informace: Čtěte nejdříve O tomto návodul Úvod Obsah návodu Vlastnosti přístroje Fluke 434/ Představení přístroje Všeobecné měření Režimy měření pro zjišťování detailů Základní operace a navigace v menu Úvod Stojánek a popruh Napájení přístroje Jas displeje Uzamčení kláves Navigace v menu Kontrast displeje Reset na tovární (default) přednastavení parametrů Informace na displeji Úvod Barvy fází Typy obrazovek Informace na displeji společné pro všechny typy obrazovek i

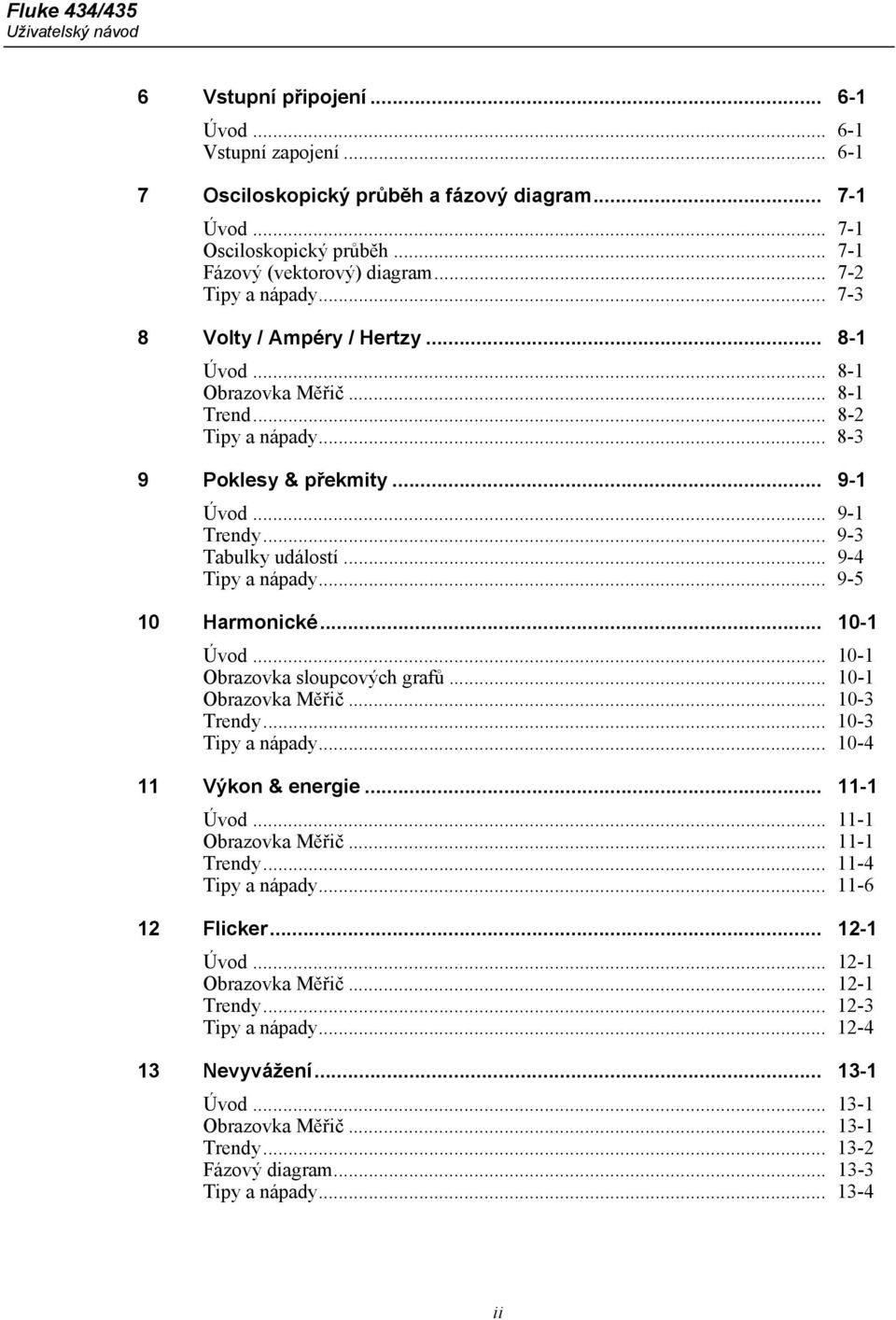

4 Fluke 434/435 Uživatelský návod 6 Vstupní připojení Úvod Vstupní zapojení Osciloskopický průběh a fázový diagram Úvod Osciloskopický průběh Fázový (vektorový) diagram Tipy a nápady Volty / Ampéry / Hertzy Úvod Obrazovka Měřič Trend Tipy a nápady Poklesy & překmity Úvod Trendy Tabulky událostí Tipy a nápady Harmonické Úvod Obrazovka sloupcových grafů Obrazovka Měřič Trendy Tipy a nápady Výkon & energie Úvod Obrazovka Měřič Trendy Tipy a nápady Flicker Úvod Obrazovka Měřič Trendy Tipy a nápady Nevyvážení Úvod Obrazovka Měřič Trendy Fázový diagram Tipy a nápady ii

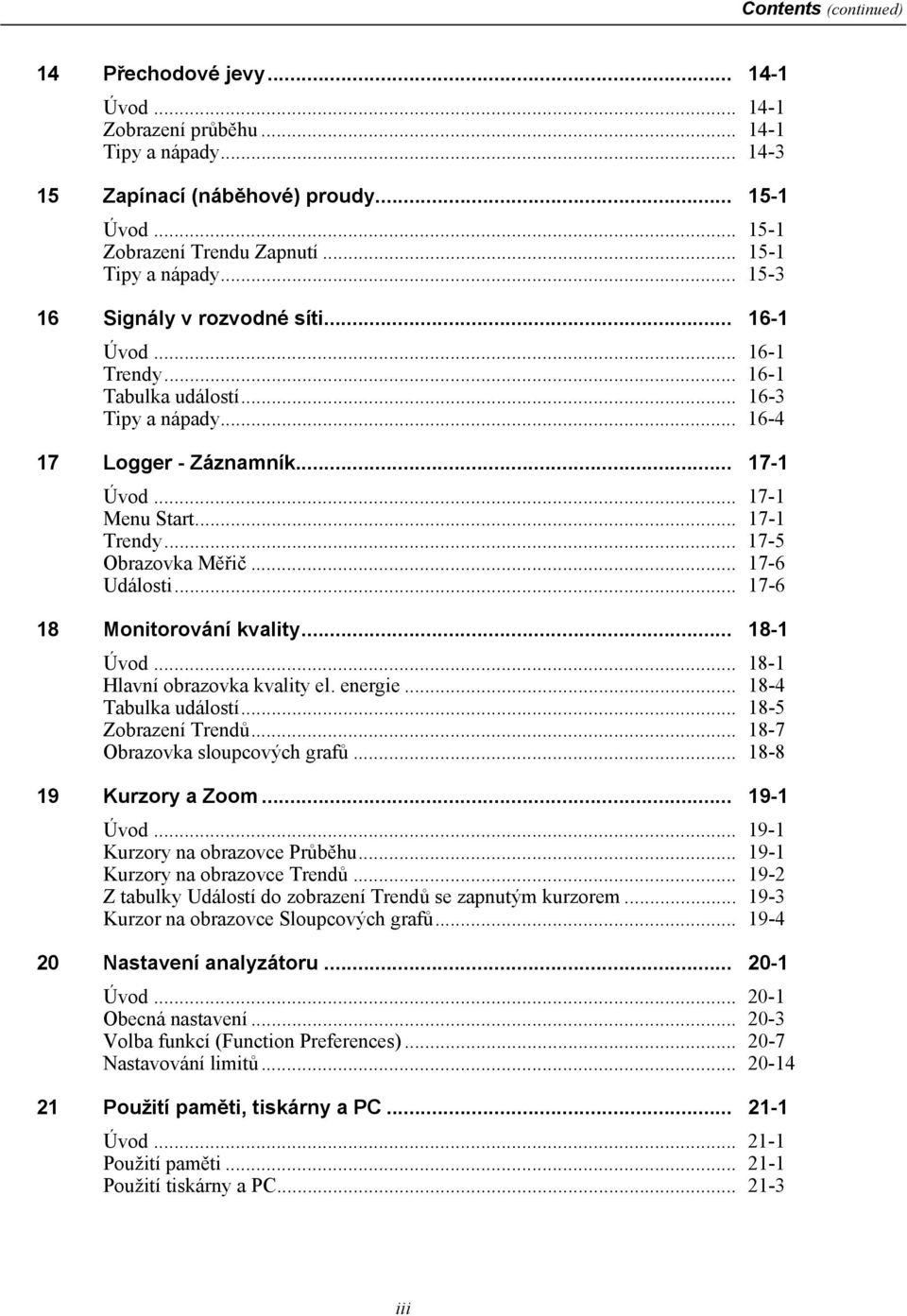

5 Contents (continued) 14 Přechodové jevy Úvod Zobrazení průběhu Tipy a nápady Zapínací (náběhové) proudy Úvod Zobrazení Trendu Zapnutí Tipy a nápady Signály v rozvodné síti Úvod Trendy Tabulka událostí Tipy a nápady Logger - Záznamník Úvod Menu Start Trendy Obrazovka Měřič Události Monitorování kvality Úvod Hlavní obrazovka kvality el. energie Tabulka událostí Zobrazení Trendů Obrazovka sloupcových grafů Kurzory a Zoom Úvod Kurzory na obrazovce Průběhu Kurzory na obrazovce Trendů Z tabulky Událostí do zobrazení Trendů se zapnutým kurzorem Kurzor na obrazovce Sloupcových grafů Nastavení analyzátoru Úvod Obecná nastavení Volba funkcí (Function Preferences) Nastavování limitů Použití paměti, tiskárny a PC Úvod Použití paměti Použití tiskárny a PC iii

6 Fluke 434/435 Uživatelský návod 22 Tipy a údržba Úvod Čištění analyzátoru a jeho příslušenství Skladování přístroje Udržování baterií v dobrém stavu Instalace volitelného příslušenství do Fluke Příslušenství a díly Řešení problémů Specifikace Úvod Elektrická měření iv

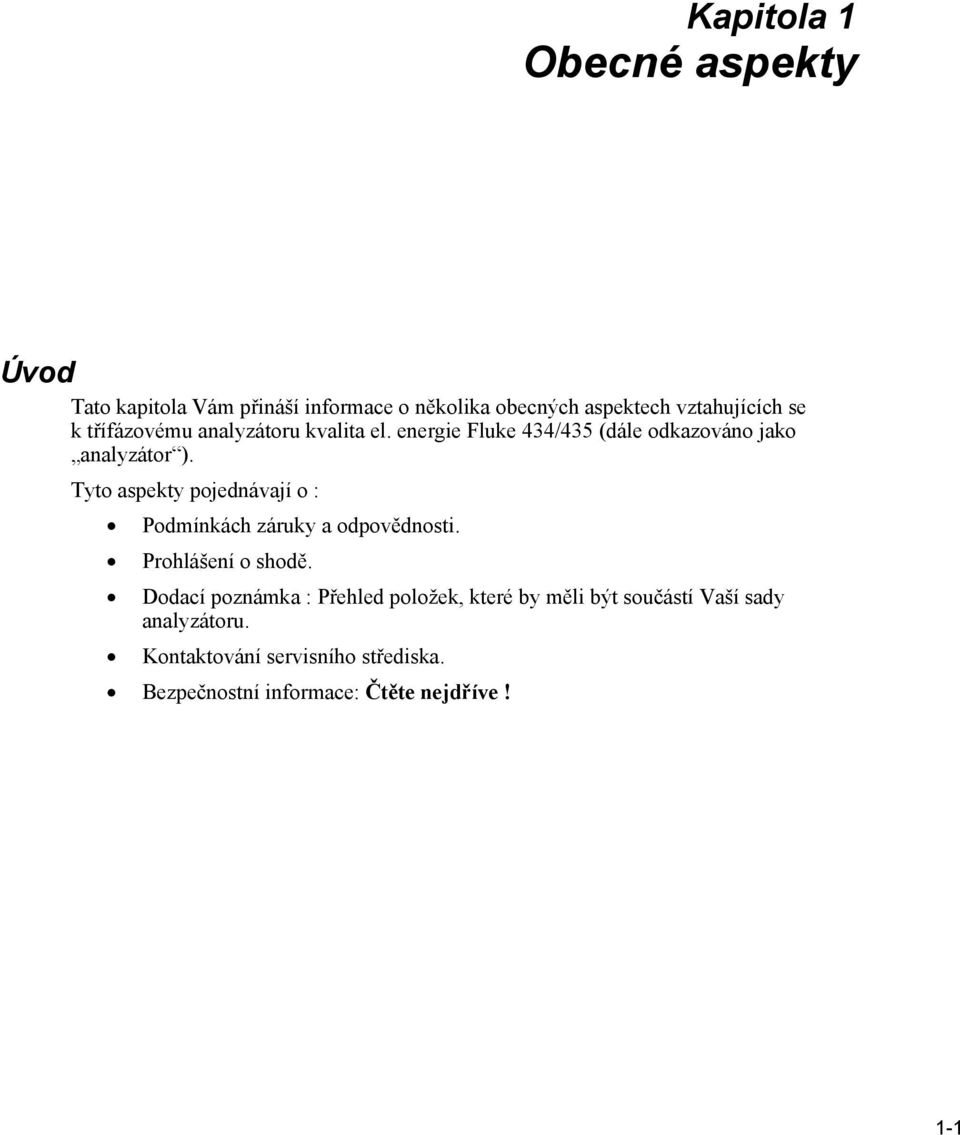

7 Kapitola 1 Obecné aspekty Úvod Tato kapitola Vám přináší informace o několika obecných aspektech vztahujících se k třífázovému analyzátoru kvalita el. energie Fluke 434/435 (dále odkazováno jako analyzátor ). Tyto aspekty pojednávají o : Podmínkách záruky a odpovědnosti. Prohlášení o shodě. Dodací poznámka : Přehled položek, které by měli být součástí Vaší sady analyzátoru. Kontaktování servisního střediska. Bezpečnostní informace: Čtěte nejdříve! 1-1

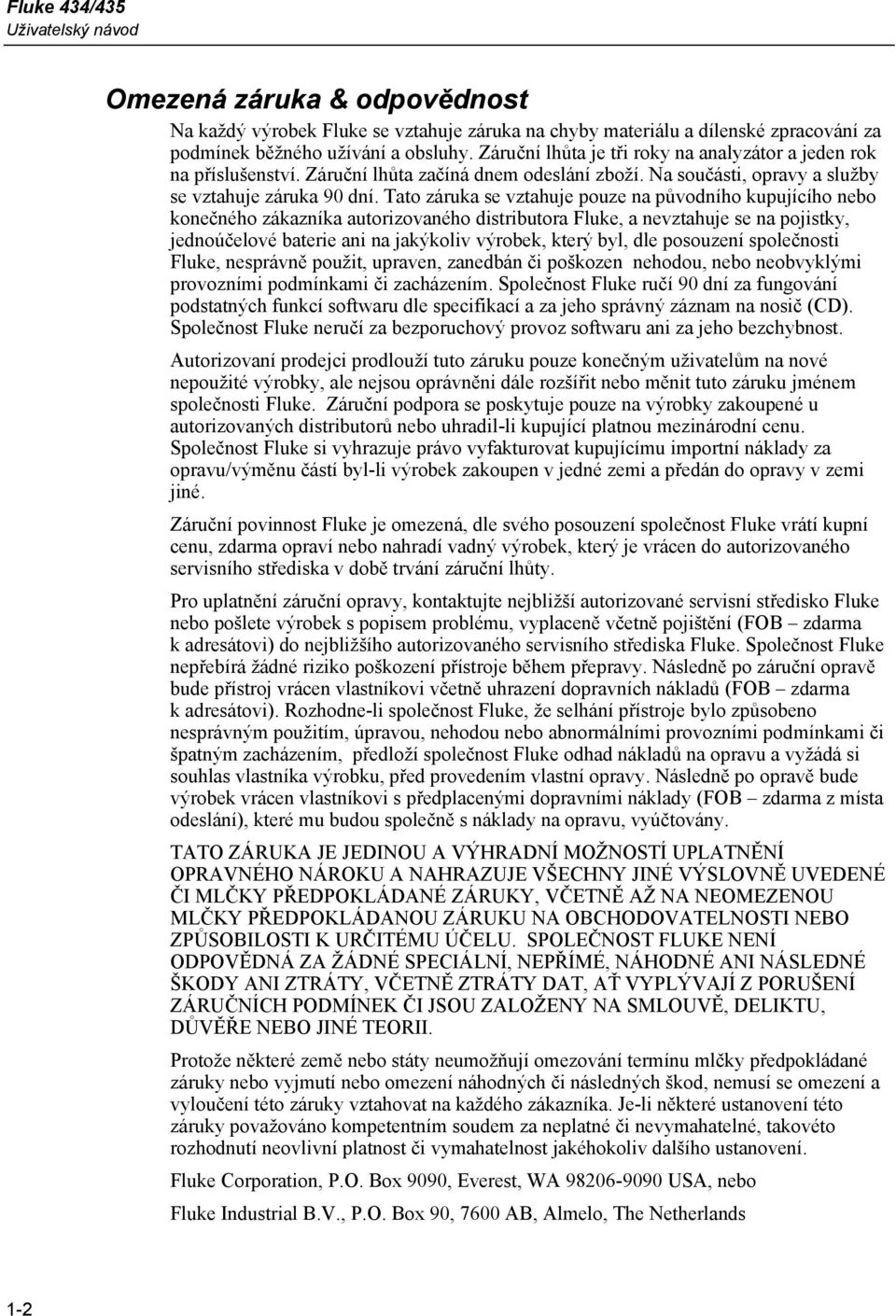

8 Fluke 434/435 Uživatelský návod Omezená záruka & odpovědnost Na každý výrobek Fluke se vztahuje záruka na chyby materiálu a dílenské zpracování za podmínek běžného užívání a obsluhy. Záruční lhůta je tři roky na analyzátor a jeden rok na příslušenství. Záruční lhůta začíná dnem odeslání zboží. Na součásti, opravy a služby se vztahuje záruka 90 dní. Tato záruka se vztahuje pouze na původního kupujícího nebo konečného zákazníka autorizovaného distributora Fluke, a nevztahuje se na pojistky, jednoúčelové baterie ani na jakýkoliv výrobek, který byl, dle posouzení společnosti Fluke, nesprávně použit, upraven, zanedbán či poškozen nehodou, nebo neobvyklými provozními podmínkami či zacházením. Společnost Fluke ručí 90 dní za fungování podstatných funkcí softwaru dle specifikací a za jeho správný záznam na nosič (CD). Společnost Fluke neručí za bezporuchový provoz softwaru ani za jeho bezchybnost. Autorizovaní prodejci prodlouží tuto záruku pouze konečným uživatelům na nové nepoužité výrobky, ale nejsou oprávněni dále rozšířit nebo měnit tuto záruku jménem společnosti Fluke. Záruční podpora se poskytuje pouze na výrobky zakoupené u autorizovaných distributorů nebo uhradil-li kupující platnou mezinárodní cenu. Společnost Fluke si vyhrazuje právo vyfakturovat kupujícímu importní náklady za opravu/výměnu částí byl-li výrobek zakoupen v jedné zemi a předán do opravy v zemi jiné. Záruční povinnost Fluke je omezená, dle svého posouzení společnost Fluke vrátí kupní cenu, zdarma opraví nebo nahradí vadný výrobek, který je vrácen do autorizovaného servisního střediska v době trvání záruční lhůty. Pro uplatnění záruční opravy, kontaktujte nejbližší autorizované servisní středisko Fluke nebo pošlete výrobek s popisem problému, vyplaceně včetně pojištění (FOB zdarma k adresátovi) do nejbližšího autorizovaného servisního střediska Fluke. Společnost Fluke nepřebírá žádné riziko poškození přístroje během přepravy. Následně po záruční opravě bude přístroj vrácen vlastníkovi včetně uhrazení dopravních nákladů (FOB zdarma k adresátovi). Rozhodne-li společnost Fluke, že selhání přístroje bylo způsobeno nesprávným použitím, úpravou, nehodou nebo abnormálními provozními podmínkami či špatným zacházením, předloží společnost Fluke odhad nákladů na opravu a vyžádá si souhlas vlastníka výrobku, před provedením vlastní opravy. Následně po opravě bude výrobek vrácen vlastníkovi s předplacenými dopravními náklady (FOB zdarma z místa odeslání), které mu budou společně s náklady na opravu, vyúčtovány. TATO ZÁRUKA JE JEDINOU A VÝHRADNÍ MOŽNOSTÍ UPLATNĚNÍ OPRAVNÉHO NÁROKU A NAHRAZUJE VŠECHNY JINÉ VÝSLOVNĚ UVEDENÉ ČI MLČKY PŘEDPOKLÁDANÉ ZÁRUKY, VČETNĚ AŽ NA NEOMEZENOU MLČKY PŘEDPOKLÁDANOU ZÁRUKU NA OBCHODOVATELNOSTI NEBO ZPŮSOBILOSTI K URČITÉMU ÚČELU. SPOLEČNOST FLUKE NENÍ ODPOVĚDNÁ ZA ŽÁDNÉ SPECIÁLNÍ, NEPŘÍMÉ, NÁHODNÉ ANI NÁSLEDNÉ ŠKODY ANI ZTRÁTY, VČETNĚ ZTRÁTY DAT, AŤ VYPLÝVAJÍ Z PORUŠENÍ ZÁRUČNÍCH PODMÍNEK ČI JSOU ZALOŽENY NA SMLOUVĚ, DELIKTU, DŮVĚŘE NEBO JINÉ TEORII. Protože některé země nebo státy neumožňují omezování termínu mlčky předpokládané záruky nebo vyjmutí nebo omezení náhodných či následných škod, nemusí se omezení a vyloučení této záruky vztahovat na každého zákazníka. Je-li některé ustanovení této záruky považováno kompetentním soudem za neplatné či nevymahatelné, takovéto rozhodnutí neovlivní platnost či vymahatelnost jakéhokoliv dalšího ustanovení. Fluke Corporation, P.O. Box 9090, Everest, WA USA, nebo Fluke Industrial B.V., P.O. Box 90, 7600 AB, Almelo, The Netherlands 1-2

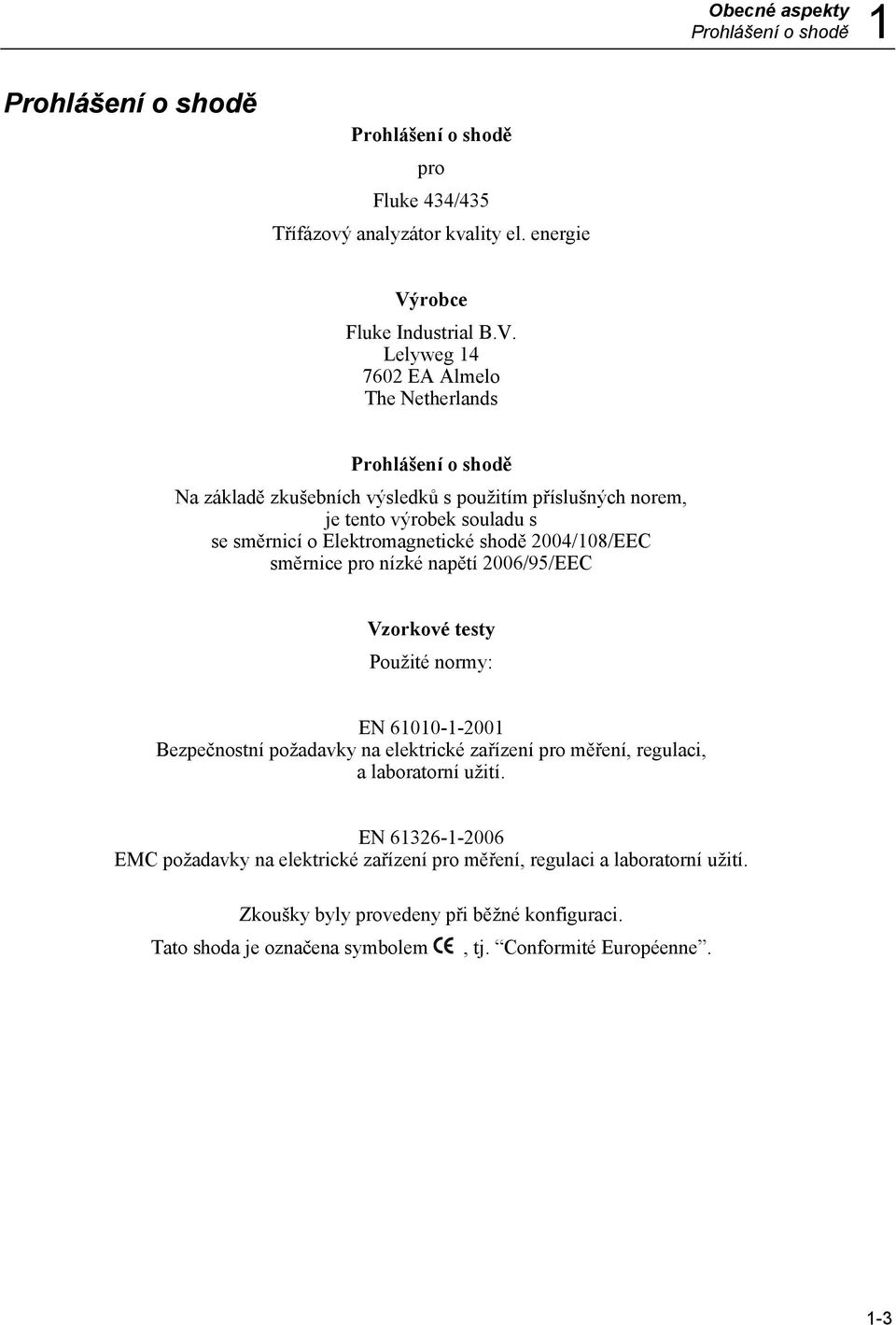

9 Obecné aspekty Prohlášení o shodě 1 Prohlášení o shodě Prohlášení o shodě pro Fluke 434/435 Třífázový analyzátor kvality el. energie Výrobce Fluke Industrial B.V. Lelyweg EA Almelo The Netherlands Prohlášení o shodě Na základě zkušebních výsledků s použitím příslušných norem, je tento výrobek souladu s se směrnicí o Elektromagnetické shodě 2004/108/EEC směrnice pro nízké napětí 2006/95/EEC Vzorkové testy Použité normy: EN Bezpečnostní požadavky na elektrické zařízení pro měření, regulaci, a laboratorní užití. EN EMC požadavky na elektrické zařízení pro měření, regulaci a laboratorní užití. Zkoušky byly provedeny při běžné konfiguraci. Tato shoda je označena symbolem, tj. Conformité Européenne. 1-3

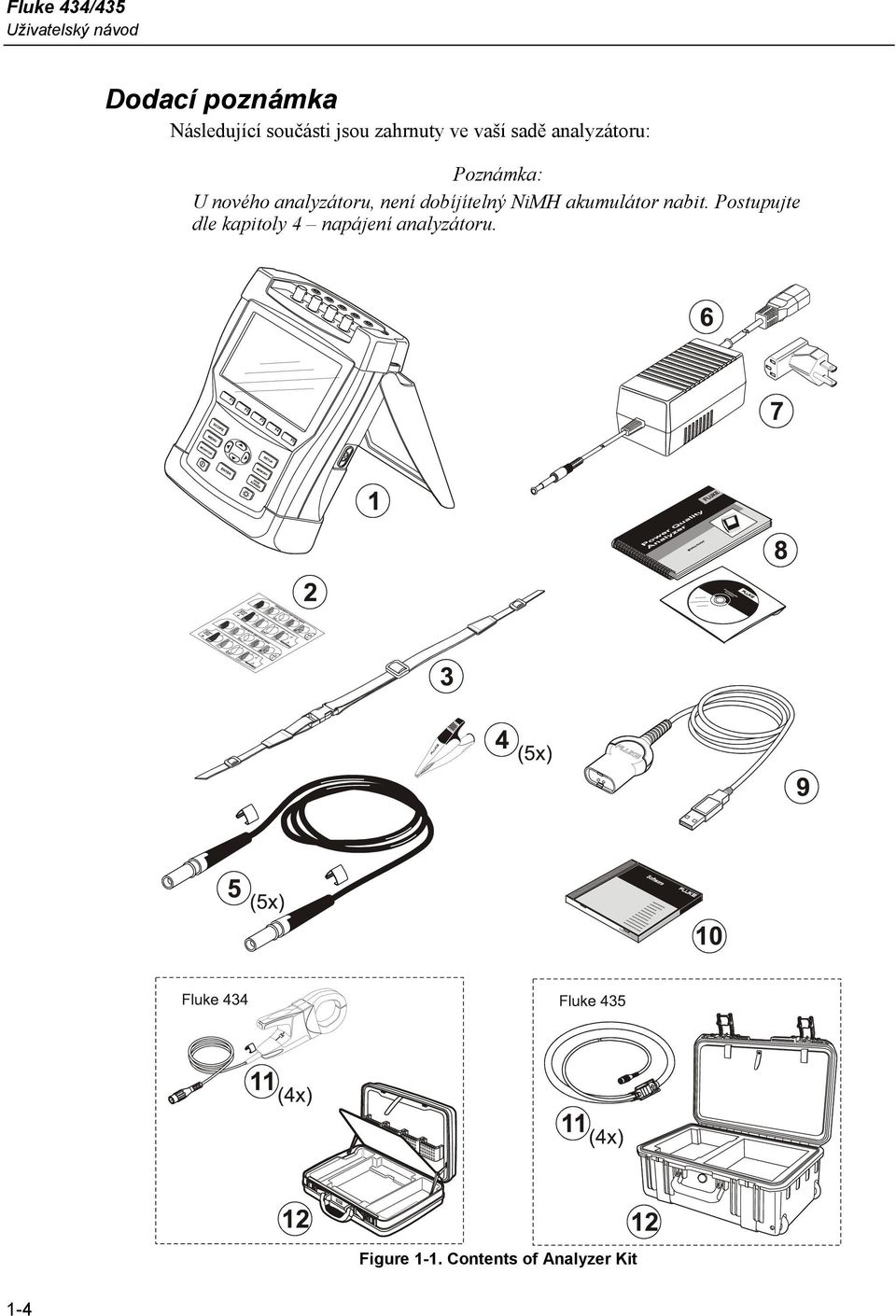

10 Fluke 434/435 Uživatelský návod Dodací poznámka Následující součásti jsou zahrnuty ve vaší sadě analyzátoru: Poznámka: U nového analyzátoru, není dobíjítelný NiMH akumulátor nabit. Postupujte dle kapitoly 4 napájení analyzátoru. Figure 1-1. Contents of Analyzer Kit 1-4

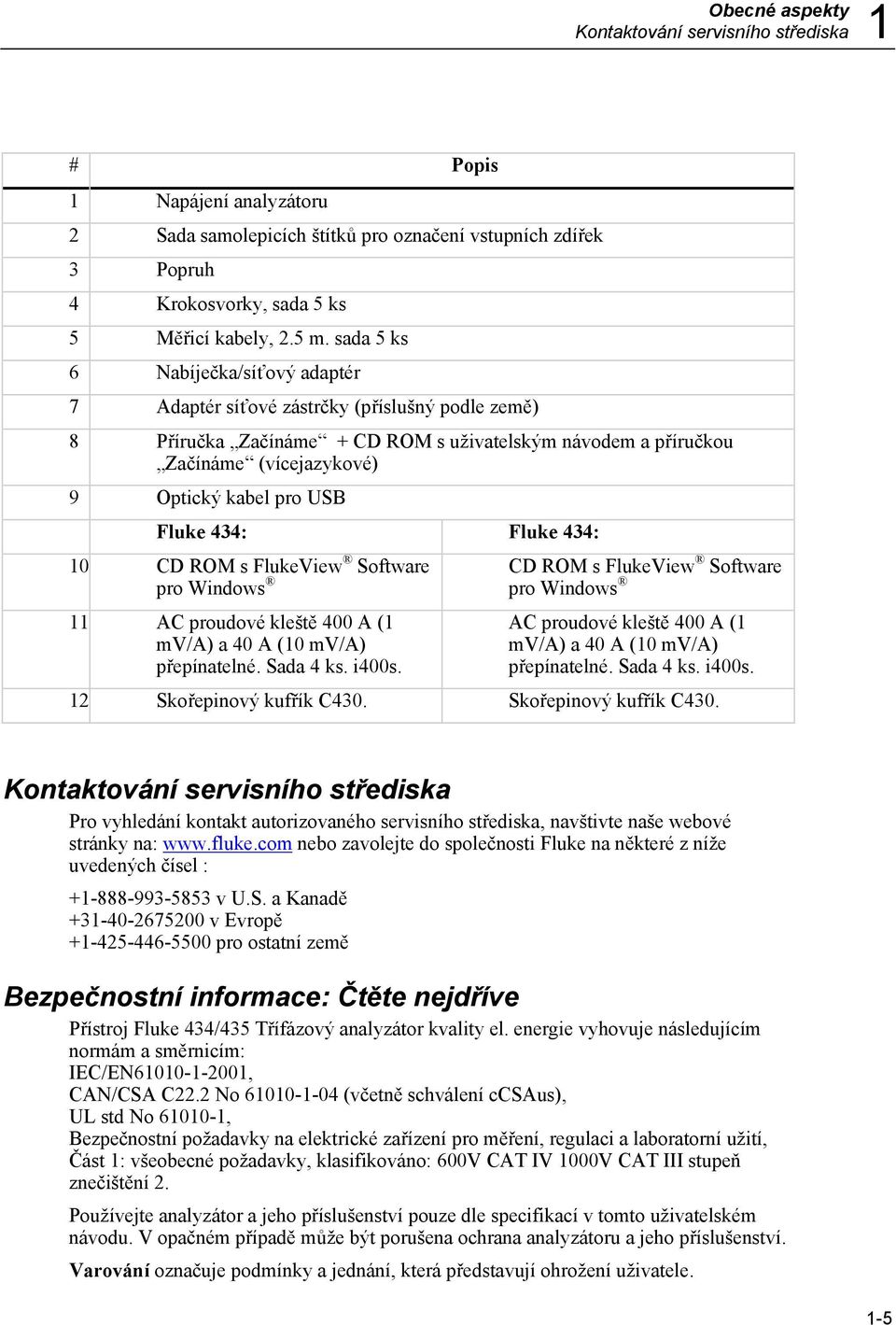

11 Obecné aspekty Kontaktování servisního střediska 1 # Popis 1 Napájení analyzátoru 2 Sada samolepicích štítků pro označení vstupních zdířek 3 Popruh 4 Krokosvorky, sada 5 ks 5 Měřicí kabely, 2.5 m. sada 5 ks 6 Nabíječka/síťový adaptér 7 Adaptér síťové zástrčky (příslušný podle země) 8 Příručka Začínáme + CD ROM s uživatelským návodem a příručkou Začínáme (vícejazykové) 9 Optický kabel pro USB Fluke 434: Fluke 434: 10 CD ROM s FlukeView Software pro Windows 11 AC proudové kleště 400 A (1 mv/a) a 40 A (10 mv/a) přepínatelné. Sada 4 ks. i400s. CD ROM s FlukeView Software pro Windows AC proudové kleště 400 A (1 mv/a) a 40 A (10 mv/a) přepínatelné. Sada 4 ks. i400s. 12 Skořepinový kufřík C430. Skořepinový kufřík C430. Kontaktování servisního střediska Pro vyhledání kontakt autorizovaného servisního střediska, navštivte naše webové stránky na: nebo zavolejte do společnosti Fluke na některé z níže uvedených čísel : v U.S. a Kanadě v Evropě pro ostatní země Bezpečnostní informace: Čtěte nejdříve Přístroj Fluke 434/435 Třífázový analyzátor kvality el. energie vyhovuje následujícím normám a směrnicím: IEC/EN , CAN/CSA C22.2 No (včetně schválení ccsaus), UL std No , Bezpečnostní požadavky na elektrické zařízení pro měření, regulaci a laboratorní užití, Část 1: všeobecné požadavky, klasifikováno: 600V CAT IV 1000V CAT III stupeň znečištění 2. Používejte analyzátor a jeho příslušenství pouze dle specifikací v tomto uživatelském návodu. V opačném případě může být porušena ochrana analyzátoru a jeho příslušenství. Varování označuje podmínky a jednání, která představují ohrožení uživatele. 1-5

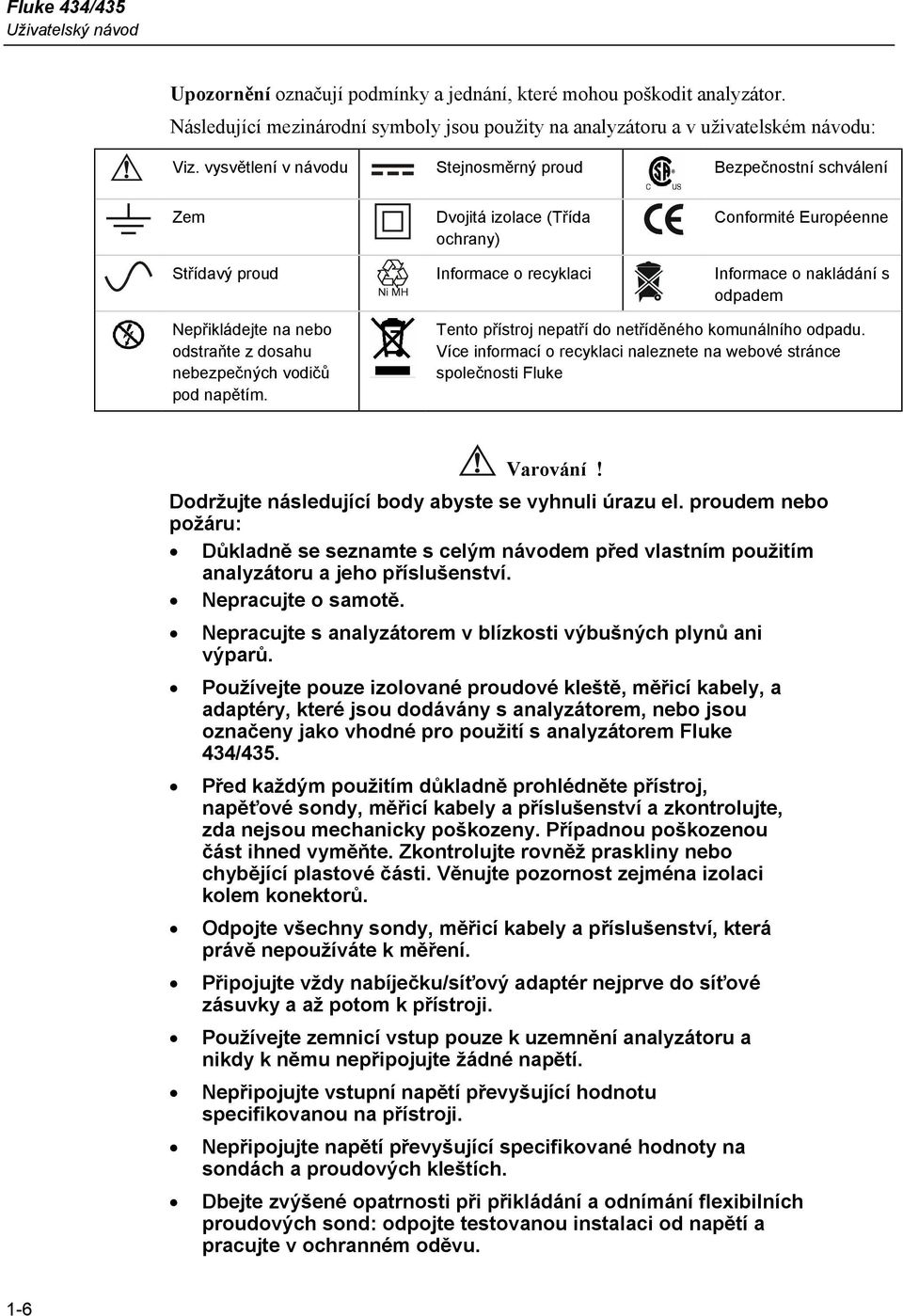

12 Fluke 434/435 Uživatelský návod Upozornění označují podmínky a jednání, které mohou poškodit analyzátor. Následující mezinárodní symboly jsou použity na analyzátoru a v uživatelském návodu: Viz. vysvětlení v návodu Stejnosměrný proud Bezpečnostní schválení Zem Dvojitá izolace (Třída ochrany) Conformité Européenne Střídavý proud Informace o recyklaci Informace o nakládání s odpadem Nepřikládejte na nebo odstraňte z dosahu nebezpečných vodičů pod napětím. Tento přístroj nepatří do netříděného komunálního odpadu. Více informací o recyklaci naleznete na webové stránce společnosti Fluke Varování! Dodržujte následující body abyste se vyhnuli úrazu el. proudem nebo požáru: Důkladně se seznamte s celým návodem před vlastním použitím analyzátoru a jeho příslušenství. Nepracujte o samotě. Nepracujte s analyzátorem v blízkosti výbušných plynů ani výparů. Používejte pouze izolované proudové kleště, měřicí kabely, a adaptéry, které jsou dodávány s analyzátorem, nebo jsou označeny jako vhodné pro použití s analyzátorem Fluke 434/435. Před každým použitím důkladně prohlédněte přístroj, napěťové sondy, měřicí kabely a příslušenství a zkontrolujte, zda nejsou mechanicky poškozeny. Případnou poškozenou část ihned vyměňte. Zkontrolujte rovněž praskliny nebo chybějící plastové části. Věnujte pozornost zejména izolaci kolem konektorů. Odpojte všechny sondy, měřicí kabely a příslušenství, která právě nepoužíváte k měření. Připojujte vždy nabíječku/síťový adaptér nejprve do síťové zásuvky a až potom k přístroji. Používejte zemnicí vstup pouze k uzemnění analyzátoru a nikdy k němu nepřipojujte žádné napětí. Nepřipojujte vstupní napětí převyšující hodnotu specifikovanou na přístroji. Nepřipojujte napětí převyšující specifikované hodnoty na sondách a proudových kleštích. Dbejte zvýšené opatrnosti při přikládání a odnímání flexibilních proudových sond: odpojte testovanou instalaci od napětí a pracujte v ochranném oděvu. 1-6

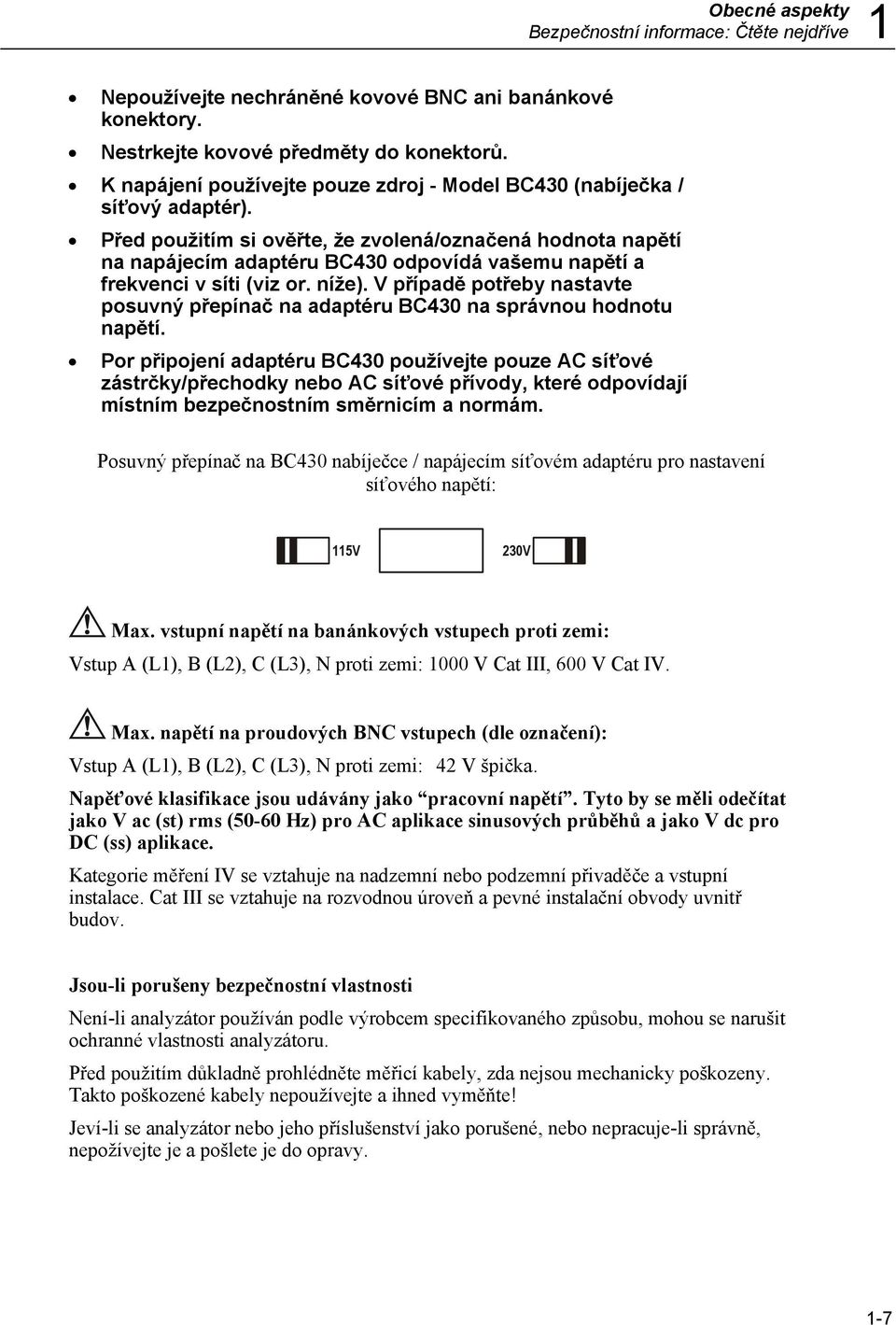

13 Obecné aspekty Bezpečnostní informace: Čtěte nejdříve 1 Nepoužívejte nechráněné kovové BNC ani banánkové konektory. Nestrkejte kovové předměty do konektorů. K napájení používejte pouze zdroj - Model BC430 (nabíječka / síťový adaptér). Před použitím si ověřte, že zvolená/označená hodnota napětí na napájecím adaptéru BC430 odpovídá vašemu napětí a frekvenci v síti (viz or. níže). V případě potřeby nastavte posuvný přepínač na adaptéru BC430 na správnou hodnotu napětí. Por připojení adaptéru BC430 používejte pouze AC síťové zástrčky/přechodky nebo AC síťové přívody, které odpovídají místním bezpečnostním směrnicím a normám. Posuvný přepínač na BC430 nabíječce / napájecím síťovém adaptéru pro nastavení síťového napětí: 115V 230V Max. vstupní napětí na banánkových vstupech proti zemi: Vstup A (L1), B (L2), C (L3), N proti zemi: 1000 V Cat III, 600 V Cat IV. Max. napětí na proudových BNC vstupech (dle označení): Vstup A (L1), B (L2), C (L3), N proti zemi: 42 V špička. Napěťové klasifikace jsou udávány jako pracovní napětí. Tyto by se měli odečítat jako V ac (st) rms (50-60 Hz) pro AC aplikace sinusových průběhů a jako V dc pro DC (ss) aplikace. Kategorie měření IV se vztahuje na nadzemní nebo podzemní přivaděče a vstupní instalace. Cat III se vztahuje na rozvodnou úroveň a pevné instalační obvody uvnitř budov. Jsou-li porušeny bezpečnostní vlastnosti Není-li analyzátor používán podle výrobcem specifikovaného způsobu, mohou se narušit ochranné vlastnosti analyzátoru. Před použitím důkladně prohlédněte měřicí kabely, zda nejsou mechanicky poškozeny. Takto poškozené kabely nepoužívejte a ihned vyměňte! Jeví-li se analyzátor nebo jeho příslušenství jako porušené, nebo nepracuje-li správně, nepožívejte je a pošlete je do opravy. 1-7

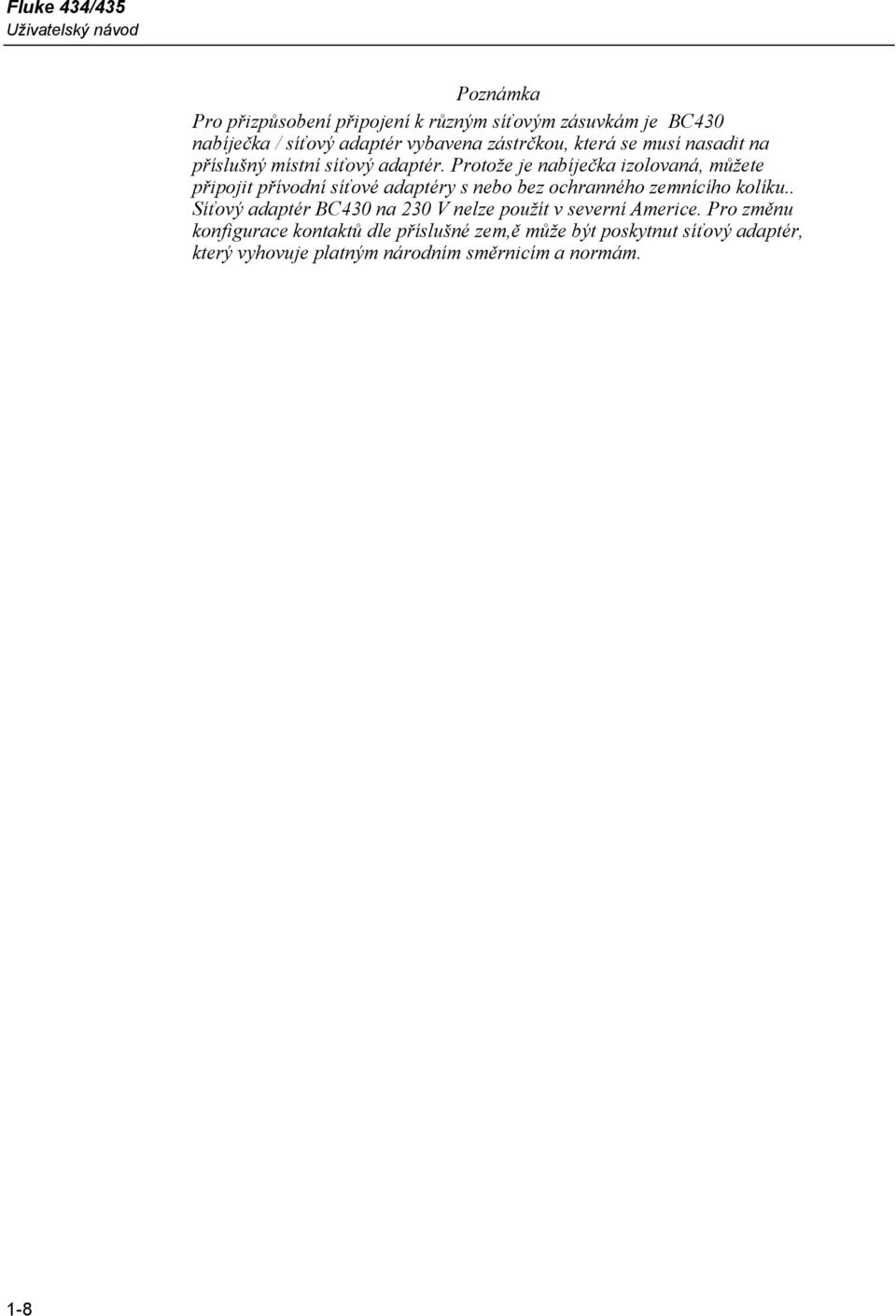

14 Fluke 434/435 Uživatelský návod Poznámka Pro přizpůsobení připojení k různým síťovým zásuvkám je BC430 nabíječka / síťový adaptér vybavena zástrčkou, která se musí nasadit na příslušný místní síťový adaptér. Protože je nabíječka izolovaná, můžete připojit přívodní síťové adaptéry s nebo bez ochranného zemnícího kolíku.. Síťový adaptér BC430 na 230 V nelze použít v severní Americe. Pro změnu konfigurace kontaktů dle příslušné zem,ě může být poskytnut síťový adaptér, který vyhovuje platným národním směrnicím a normám. 1-8

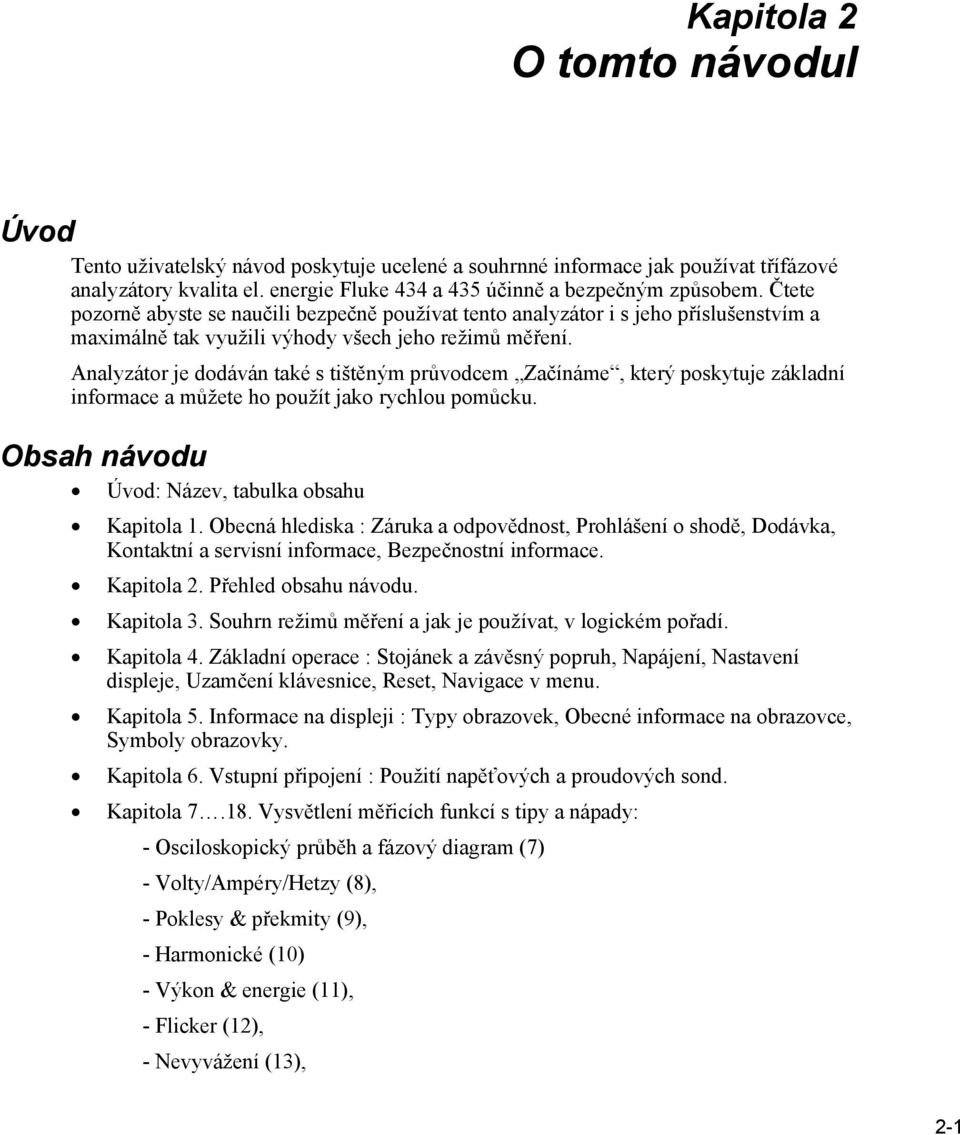

15 Kapitola 2 O tomto návodul Úvod Tento uživatelský návod poskytuje ucelené a souhrnné informace jak používat třífázové analyzátory kvalita el. energie Fluke 434 a 435 účinně a bezpečným způsobem. Čtete pozorně abyste se naučili bezpečně používat tento analyzátor i s jeho příslušenstvím a maximálně tak využili výhody všech jeho režimů měření. Analyzátor je dodáván také s tištěným průvodcem Začínáme, který poskytuje základní informace a můžete ho použít jako rychlou pomůcku. Obsah návodu Úvod: Název, tabulka obsahu Kapitola 1. Obecná hlediska : Záruka a odpovědnost, Prohlášení o shodě, Dodávka, Kontaktní a servisní informace, Bezpečnostní informace. Kapitola 2. Přehled obsahu návodu. Kapitola 3. Souhrn režimů měření a jak je používat, v logickém pořadí. Kapitola 4. Základní operace : Stojánek a závěsný popruh, Napájení, Nastavení displeje, Uzamčení klávesnice, Reset, Navigace v menu. Kapitola 5. Informace na displeji : Typy obrazovek, Obecné informace na obrazovce, Symboly obrazovky. Kapitola 6. Vstupní připojení : Použití napěťových a proudových sond. Kapitola Vysvětlení měřicích funkcí s tipy a nápady: - Osciloskopický průběh a fázový diagram (7) - Volty/Ampéry/Hetzy (8), - Poklesy & překmity (9), - Harmonické (10) - Výkon & energie (11), - Flicker (12), - Nevyvážení (13), 2-1

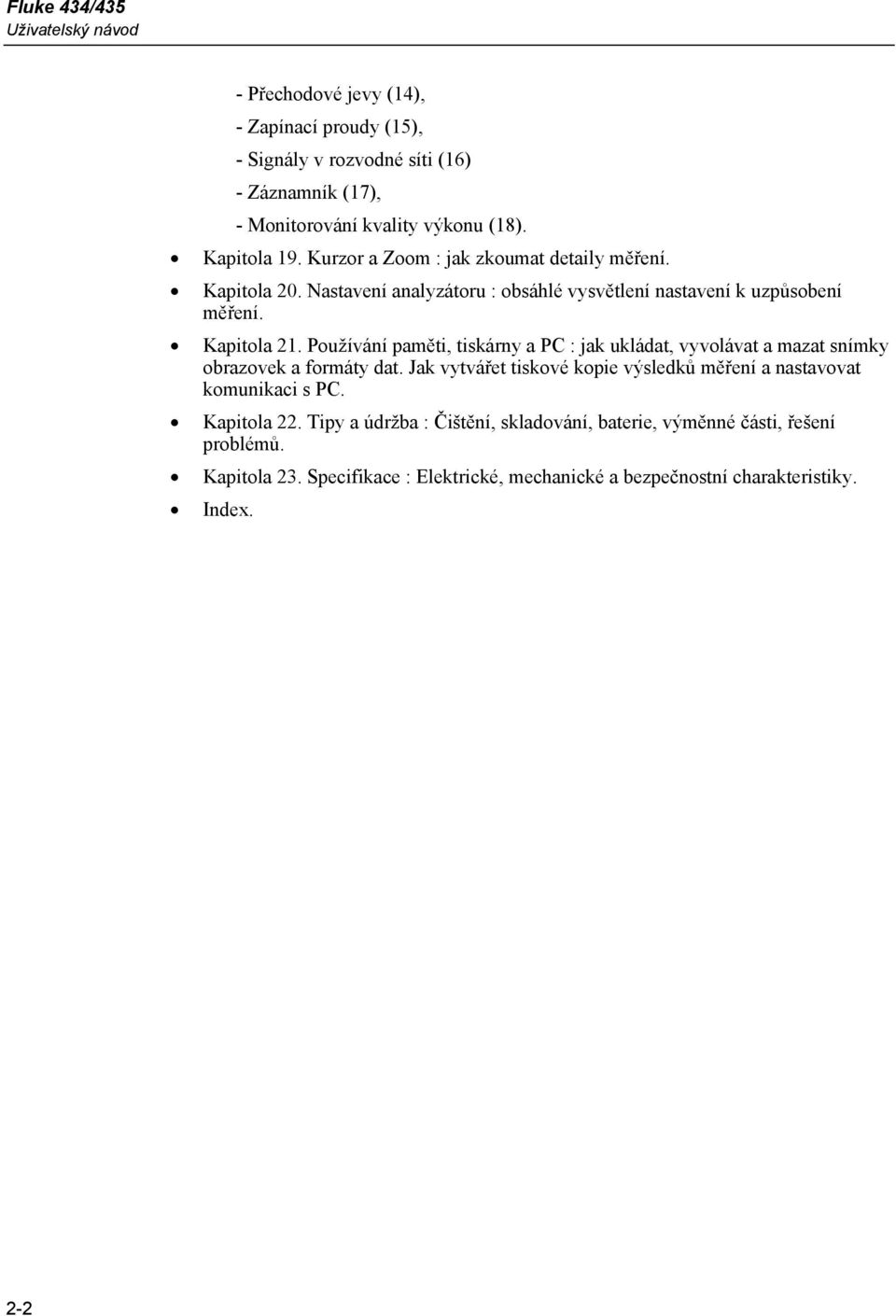

16 Fluke 434/435 Uživatelský návod - Přechodové jevy (14), - Zapínací proudy (15), - Signály v rozvodné síti (16) - Záznamník (17), - Monitorování kvality výkonu (18). Kapitola 19. Kurzor a Zoom : jak zkoumat detaily měření. Kapitola 20. Nastavení analyzátoru : obsáhlé vysvětlení nastavení k uzpůsobení měření. Kapitola 21. Používání paměti, tiskárny a PC : jak ukládat, vyvolávat a mazat snímky obrazovek a formáty dat. Jak vytvářet tiskové kopie výsledků měření a nastavovat komunikaci s PC. Kapitola 22. Tipy a údržba : Čištění, skladování, baterie, výměnné části, řešení problémů. Kapitola 23. Specifikace : Elektrické, mechanické a bezpečnostní charakteristiky. Index. 2-2

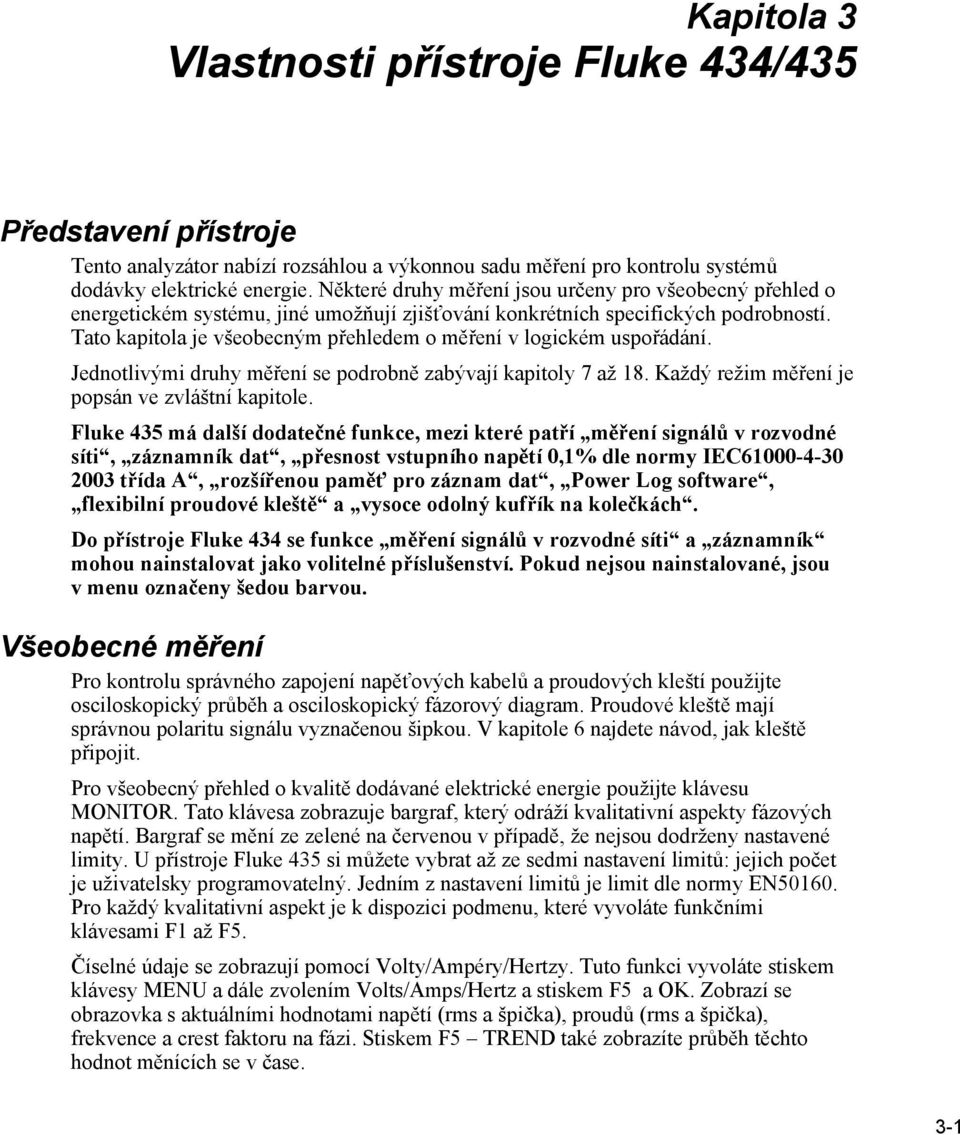

17 Kapitola 3 Vlastnosti přístroje Fluke 434/435 Představení přístroje Tento analyzátor nabízí rozsáhlou a výkonnou sadu měření pro kontrolu systémů dodávky elektrické energie. Některé druhy měření jsou určeny pro všeobecný přehled o energetickém systému, jiné umožňují zjišťování konkrétních specifických podrobností. Tato kapitola je všeobecným přehledem o měření v logickém uspořádání. Jednotlivými druhy měření se podrobně zabývají kapitoly 7 až 18. Každý režim měření je popsán ve zvláštní kapitole. Fluke 435 má další dodatečné funkce, mezi které patří měření signálů v rozvodné síti, záznamník dat, přesnost vstupního napětí 0,1% dle normy IEC třída A, rozšířenou paměť pro záznam dat, Power Log software, flexibilní proudové kleště a vysoce odolný kufřík na kolečkách. Do přístroje Fluke 434 se funkce měření signálů v rozvodné síti a záznamník mohou nainstalovat jako volitelné příslušenství. Pokud nejsou nainstalované, jsou v menu označeny šedou barvou. Všeobecné měření Pro kontrolu správného zapojení napěťových kabelů a proudových kleští použijte osciloskopický průběh a osciloskopický fázorový diagram. Proudové kleště mají správnou polaritu signálu vyznačenou šipkou. V kapitole 6 najdete návod, jak kleště připojit. Pro všeobecný přehled o kvalitě dodávané elektrické energie použijte klávesu MONITOR. Tato klávesa zobrazuje bargraf, který odráží kvalitativní aspekty fázových napětí. Bargraf se mění ze zelené na červenou v případě, že nejsou dodrženy nastavené limity. U přístroje Fluke 435 si můžete vybrat až ze sedmi nastavení limitů: jejich počet je uživatelsky programovatelný. Jedním z nastavení limitů je limit dle normy EN Pro každý kvalitativní aspekt je k dispozici podmenu, které vyvoláte funkčními klávesami F1 až F5. Číselné údaje se zobrazují pomocí Volty/Ampéry/Hertzy. Tuto funkci vyvoláte stiskem klávesy MENU a dále zvolením Volts/Amps/Hertz a stiskem F5 a OK. Zobrazí se obrazovka s aktuálními hodnotami napětí (rms a špička), proudů (rms a špička), frekvence a crest faktoru na fázi. Stiskem F5 TREND také zobrazíte průběh těchto hodnot měnících se v čase. 3-1

18 Fluke 434/435 Uživatelský návod Režimy měření pro zjišťování detailů Fázové napětí Fázové napětí by mělo být blízké jmenovité hodnotě. Průběh napětí musí být sinusová křivka, která je jemná a nezarušená. Použijte osciloskopický průběh pro kontrolu tvaru průběhu. Použijte poklesy a překmity (Dips & Swells) pro záznam náhlých změn napětí. Použijte režim přechodových jevů pro zachycení abnormálních jevů napětí. Fázové proudy Použijte Volty/Ampéry/Hertzy (Volts/Amps/Hertz) a poklesy a překmity (Dips & Swells) pro kontrolu vztahu proud/napětí. Použijte náběhový proud pro záznam náhlých nárůstů proudu jako například náběh motoru. Crest faktor Crest faktor 1,8 a vyšší znamená velké zarušení průběhu. Použijte osciloskopický průběh pro prohlédnutí zarušení průběhu. Použijte režim harmonických pro identifikaci harmonických a THD (celkové harmonické zkreslení). Harmonické Použijte režim harmonických (Harmonics) pro kontrolu harmonických a THD proudu a napětí na fázi. Použijte TREND pro záznam průběhu harmonických v čase. Flicker Použijte flicker pro kontrolu krátkých a dlouhodobých napěťových flickerů a souvisejících údajů na fázi. Použijte TREND pro záznam průběhu flickerů v čase. Poklesy a překmity Použijte poklesy a překmity (Dips & Swells) pro záznam náhlých změn napětí krátkých půl cyklu. Frekvence Frekvence by měla být blízká jmenovité hodnotě. Frekvence je obvykle velmi stabilní. Zvolte Volts/Amps/Hertz pro zobrazení frekvence. Průběh frekvence v čase je zaznamenán v obrazovce TREND. Nevyvážení sítě Každé z fázových napětí by se nemělo lišit od průměru tří fází více než o 1 %. Nevyvážení proudu by nemělo překročit 10 %. Použijte osciloskopický fázorový diagram nebo režim nevyvážení sítě (Unbalance) pro zjištění nevyvážení. Měření signálů v rozvodné síti Tuto funkci může požít k analyzování úrovně dálkových řídících signálů, které se často používají s energetických distribučních systémech. Záznamník - Logger Umožňuje ukládat četné naměřené hodnoty s vysokým rozlišením do rozsáhlé paměti. 3-2

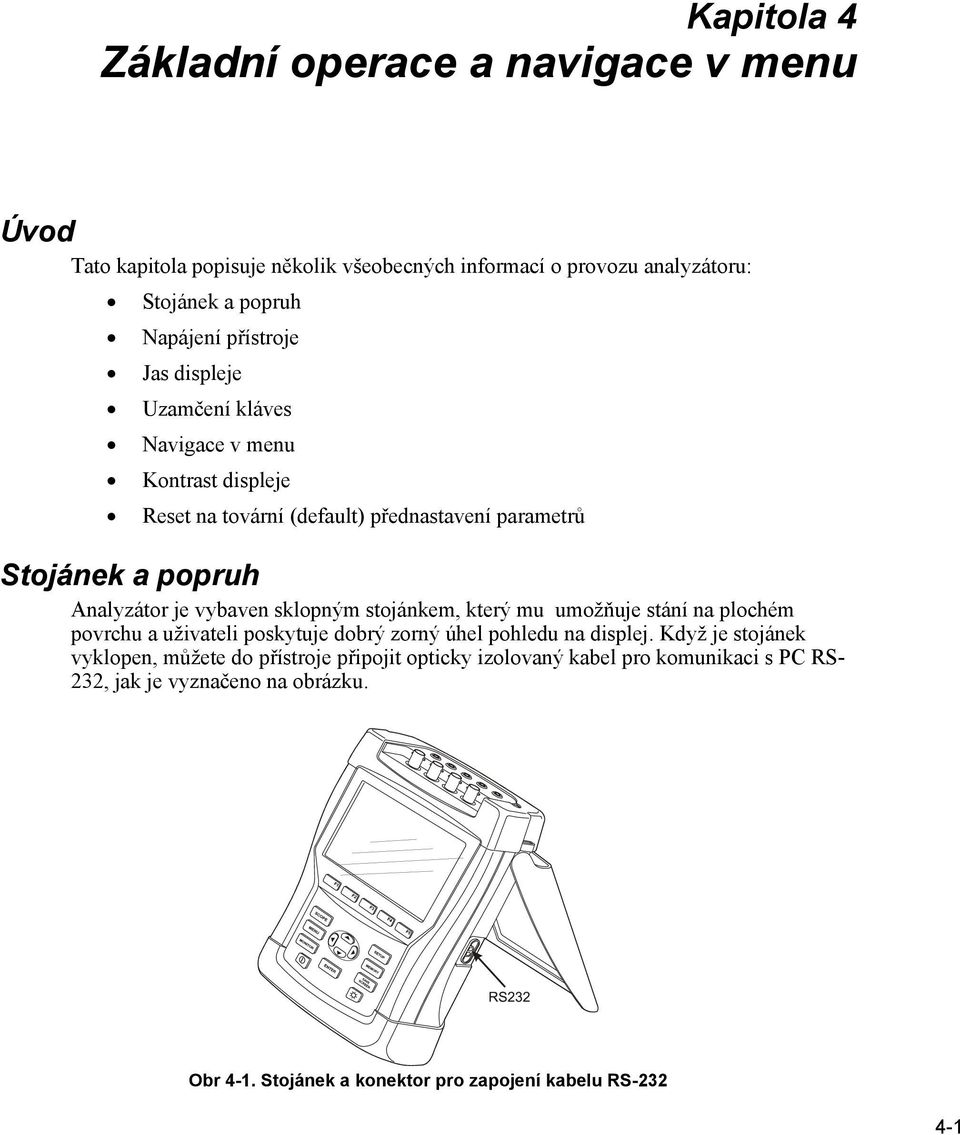

19 Kapitola 4 Základní operace a navigace v menu Úvod Tato kapitola popisuje několik všeobecných informací o provozu analyzátoru: Stojánek a popruh Napájení přístroje Jas displeje Uzamčení kláves Navigace v menu Kontrast displeje Reset na tovární (default) přednastavení parametrů Stojánek a popruh Analyzátor je vybaven sklopným stojánkem, který mu umožňuje stání na plochém povrchu a uživateli poskytuje dobrý zorný úhel pohledu na displej. Když je stojánek vyklopen, můžete do přístroje připojit opticky izolovaný kabel pro komunikaci s PC RS- 232, jak je vyznačeno na obrázku. Obr 4-1. Stojánek a konektor pro zapojení kabelu RS

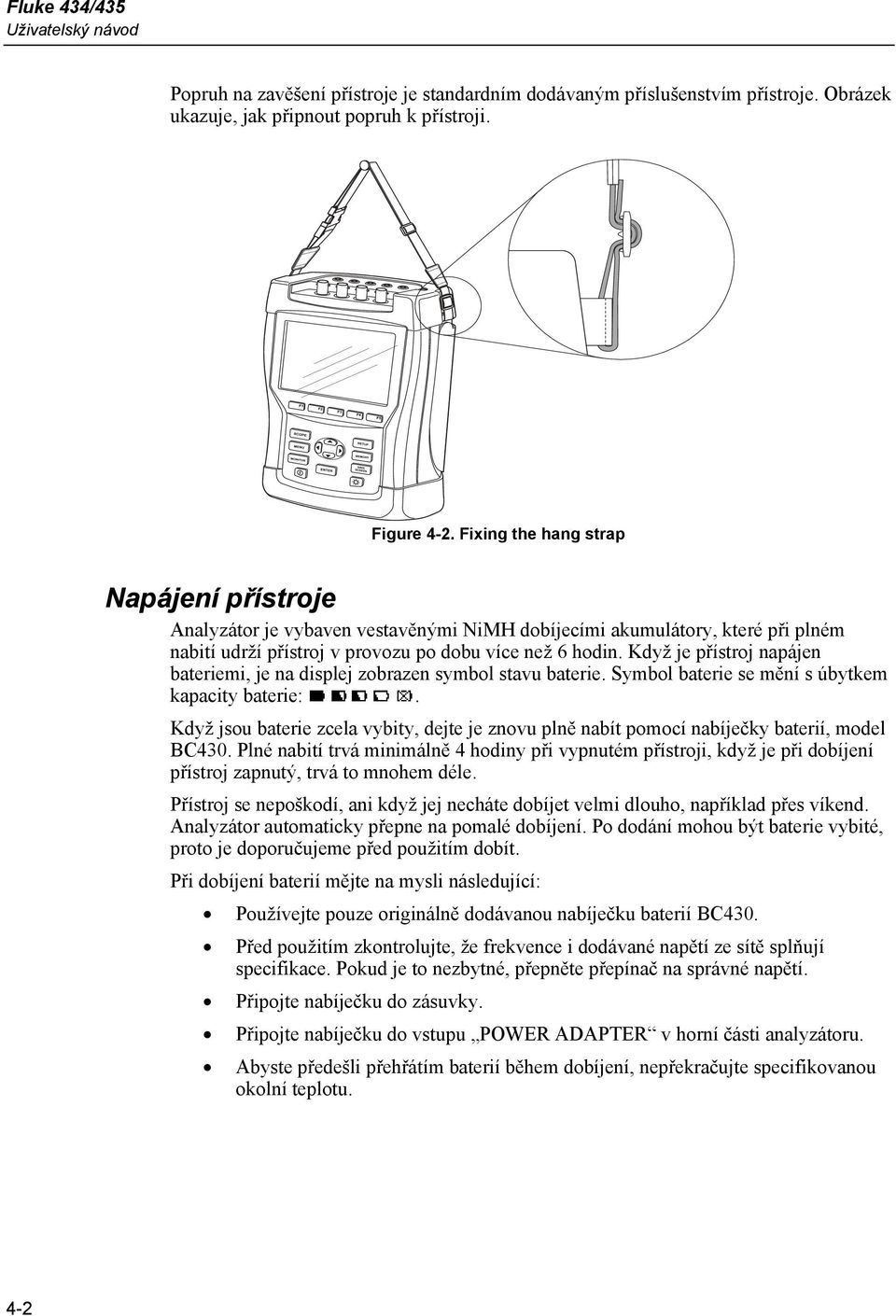

20 Fluke 434/435 Uživatelský návod Popruh na zavěšení přístroje je standardním dodávaným příslušenstvím přístroje. Obrázek ukazuje, jak připnout popruh k přístroji. Figure 4-2. Fixing the hang strap Napájení přístroje Analyzátor je vybaven vestavěnými NiMH dobíjecími akumulátory, které při plném nabití udrží přístroj v provozu po dobu více než 6 hodin. Když je přístroj napájen bateriemi, je na displej zobrazen symbol stavu baterie. Symbol baterie se mění s úbytkem kapacity baterie:. Když jsou baterie zcela vybity, dejte je znovu plně nabít pomocí nabíječky baterií, model BC430. Plné nabití trvá minimálně 4 hodiny při vypnutém přístroji, když je při dobíjení přístroj zapnutý, trvá to mnohem déle. Přístroj se nepoškodí, ani když jej necháte dobíjet velmi dlouho, například přes víkend. Analyzátor automaticky přepne na pomalé dobíjení. Po dodání mohou být baterie vybité, proto je doporučujeme před použitím dobít. Při dobíjení baterií mějte na mysli následující: Používejte pouze originálně dodávanou nabíječku baterií BC430. Před použitím zkontrolujte, že frekvence i dodávané napětí ze sítě splňují specifikace. Pokud je to nezbytné, přepněte přepínač na správné napětí. Připojte nabíječku do zásuvky. Připojte nabíječku do vstupu POWER ADAPTER v horní části analyzátoru. Abyste předešli přehřátím baterií během dobíjení, nepřekračujte specifikovanou okolní teplotu. 4-2

21 Základní operace a navigace v menu Jas displeje 4 Upozornění Abyste předešli poklesu kapacity akumulátoru, nabíjejte jej minimálně dvakrát ročně. Zapnutí přístroje: Stiskněte toto tlačítko pro zapnutí nebo vypnutí přístroje. Přístroj se zapne v poslední nastavené konfiguraci. Uvítací obrazovka ukazuje aktuální používaná nastavení. Při zapnutí přístroje se ozve krátké pípnutí. Pro šetření akumulátorů, displej přístroje automaticky pohasne po určité době nečinnosti (není-li stisknuta žádná klávesa). Tento čas je nastavitelný. Když je některá klávesa stisknuta, přístroj se automaticky opět zapne. Pro nastavení automatického vypnutí nahlédněte do kapitoly 20 Uživatelská nastavení. Pozor : analyzátor v provozu na baterie se vypne automaticky pouze v případě, není-li po zapnutí přístroje aktivováno žádné další tlačítko (tzn. při zobrazení uvítací obrazovky). Jas displeje Pro ztlumení či zvýraznění jasu opakovaně stiskněte toto tlačítko. Při práci během silného slunečného svitu podržte toto tlačítko po dobu déle než 5 sekund a nastaví se vám speciální jas. Nízký jas šetří baterie. Uzamčení kláves Uzamčení kláves zabraňuje nechtěným operacím během nečekaných měření: ENTER Pro uzamčení/odemčení klávesnice stiskněte tuto klávesu a 5 sekund ji podržte. Navigace v menu Většina funkcí analyzátoru se dá spustit z menu. Šipkové klávesy se používají pro navigaci v menu. Funkční klávesy F1 až F5 a klávesa ENTER se používají pro výběr konkrétní funkce. Aktivní funkce jsou zvýrazněny černým pozadím. V níže uvedeném příkladu je vysvětleno, jak používat menu, když potřebujete nastavit tiskárnu pro tisk z analyzátoru. SETUP F4 Stiskněte klávesu SETUP, objeví se menu SETUP (nastavení). Stiskněte klávesu F4 a zobrazí se podmenu SETUP USER PREF (nastav uživatelské vlastnosti). Označte tiskárnu:. 4-3

22 Fluke 434/435 Uživatelský návod ENTER Zobrazí se podmenu pro tiskárnu. V tomto menu můžete nastavit typ tiskárnu a přenosovou rychlost. Označte přenosovou rychlost:. Nastavte požadovanou rychlost přenosu. Označte typ tiskárny, kterou chcete použít:. ENTER F5 Pro potvrzení výběru stiskněte toto tlačítko. Stiskněte toto tlačítko pro návrat do menu SETUP USER PREF. Toto menu je počátečním bodem pro mnoho nastavení patří sem například nastavení kontrastu displeje (Display Contrast Adjustment) a reset přednastavených parametrů z výroby (Reset to Factory Defaults). Kontrast displeje Použijte podmenu SETUP USER PREF jako počáteční bod. Jak se dostat do tohoto podmenu je popsáno výše: Stiskem těchto kláves nastavte požadovaný kontrast. Reset na tovární (default) přednastavení parametrů Následujícími kroky můžete resetovat přednastavené parametry z výroby. Mějte však na paměti, že zaznamenané údaje a nastavení budou smazány. Použijte podmenu SETUP USER PREF jako počáteční bod. Jak se dostat do tohoto podmenu je popsáno výše: F1 F5 Stiskněte toto tlačítko pro započetí resetu přednastavených parametrů z výroby. Protože riskujete nechtěný výmaz údajů, objeví se potvrzovací dialogové okno. Stiskněte toto tlačítko pro potvrzení resetu. Postupujte dle následujících kroků k resetování přístroje na tovární nastavení bez ztráty dat: vypněte přístroj, stlačte a přidržte tl. Save screen (uložit údaje z obrazovky) a opět přístroj zapněte. Měli byste uslyšet dvojitý zvukový signál. 4-4

23 Kapitola 5 Informace na displeji Úvod Analyzátor pro prezentaci naměřených výsledků využívá pro maximální efektivitu práce pět druhů obrazovek. Hlavní vlastnosti těchto obrazovek jsou vysvětleny v této kapitole. Detaily, které jsou specifické pro určitý režim měření, jsou vysvětleny v kapitole popisující tento režim měření. Hlavička obrazovky je uváděna ve zvoleném jazyku informací. Obrázek níže ukazuje jednotlivé typy obrazovek 1 5, běžné vlastnosti jsou vysvětlené pod písmeny A F. A B C 1 D E 5 F1 F2 F3 F4 F5 F Obr Ukázka typů obrazovek 5-1

24 Fluke 434/435 Uživatelský návod Barvy fází Naměřené výsledky vztahující se k různým fázím jsou prezentovány pomocí různých barev. Pokud jsou pro určité napětí a proud zobrazeny souvisle, napětí je zobrazeno tmavě a proud světlou barvou. Sada barev pro fázi může být zvolen pomocí klávesy SETUP (nastavení) a funkční klávesy F4 USER PREF (uživatelské nastavení). Pro detailní informace nahlédněte do kapitoly 20. Typy obrazovek Níže naleznete popis typů obrazovek a jejich účel. Je zde uveden i režim měření pro který se užívá a číslo kapitoly v příručce s podrobnými informacemi. Mějte na paměti, že množství informací na obrazovce závisí na počtu fází a nastavení vodičů. Viz. obr. 5-1, ukázky 1 až 5. 1 Obrazovka Měřič. Dává vám okamžitý přehled velkého množství důležitých číselných naměřených hodnot. Používá se pro: Volty/Ampéry/Hertzy (Volts/Amps/Hertz) (kap.8), Poklesy a překmity (Dips & Swells) (kap.9), Harmonické (Harmonics) (kap.10), Výkon a energii (Power & Energy) (kap.11), Flicker (mihotání světel) (kap.12), Nevyvážení soustavy (Unbalance) (kap.13), Monitorování kvality sítě (Power Quality Monitoring) (kap.18). 2 Obrazovka trendu. Obdobná jako obrazovka měřiče. Trend ukazuje průběh měřených hodnot v čase (hodnoty z obrazovky měřiče). Po výběru režimu měření analyzátor začne zaznamenávat všechny hodnoty do obrazovky měřiče. Používá se pro: Volty/Ampéry/Hertzy (Volts/Amps/Hertz) (kap.8), Poklesy a překmity (Dips & Swells) (kap.9), Výkon a energii (Power & Energy) (kap.11), Flicker (mihotání světel) (kap.12), Náběhové proudy (Inrush Currents) (kap.15). 3 Obrazovka s průběhem. Zobrazuje průběh napětí a proudu jako osciloskop. Kanál A (L1) je referenční kanál a jsou zobrazeny 2 celé cykly začínající na 0 voltech. Jmenovité napětí a frekvence určují velikost měřicího rastru. Používá se pro: Osciloskopický průběh (Scope Waveform) (kap.7), Přechodové jevy (Transients) (kap.14). 4 Obrazovka s fázovým diagramem. Zobrazuje fázový vztah mezi napětí a proudem ve vektorovém diagramu. Vektor nebo odpovídající kanál A (L1) ukazují kladný horizontální směr. Amplituda A (L1) je zároveň referencí pro měření velikosti rastru. Používá se pro: Osciloskopický fázový diagram (Scope Phasor) (kap.7), Nevyvážení soustavy (Unbalance) (kap.13). 5 Obrazovka s bar grafem. Zobrazuje hustotu každého měřeného parametru jako procento prostřednictvím bar grafu (sloupcového grafu). Používá se pro: Harmonické (Harmonics) (kap.10), Monitorování kvality sítě (Power Quality Monitoring) (kap.18). 5-2

25 Informace na displeji Informace na displeji společné pro všechny typy obrazovek 5 Informace na displeji společné pro všechny typy obrazovek Nahlédněte na obrázek s typy obrazovek viz. obr. 5-1, ukázky A až F A B C Režim měření: aktivní režim měření je zobrazen v hlavičce obrazovky. Naměřené hodnoty: hlavní číselné naměřené hodnoty. Pozadí je barevně odlišeno pro fázi a pro napětí nebo proud. Pokud je zapnuta funkce kurzorů, jsou zobrazeny kurzorové hodnoty. Indikátory stavu. Na analyzátoru se mohou zobrazit následující symboly, které indikují jeho stav a stav měření: : Indikace, že je aktivní interval agregace 150/180 cyklů (3 s) (50/60 Hz). Bez indikace je interval agregace 10/12 cyklů (50/60 Hz). Čas trvání měření. Formát: hodiny, minuty, sekundy. Když se čeká pro časovaný start, je čas odpočítáván se znaménkem -. Horizontální zoom je aktivní. Měření může být nestabilní. Například u hodnoty frekvence při nepřítomnosti napětí na referenční fázi A (L1). Indikuje dle normy IEC flagging convention, že pokles, překmit nebo přerušení nastalo během zobrazeného souhrnného intervalu. Praporek indikuje, že souhrnná hodnota nemusí být správná. Záznam měřených údajů je aktivní. Indikátor rotace/sledu fází. Indikace napájení z baterie/sítě. Během provozu na baterie je aktivní indikátor stavu baterie. Klávesnice je zamknuta. Pro zamčení/odemčení klávesnice podržte na 5 s tlačítko ENTER. D Hlavní pole s naměřenými údaji. Vlastnosti jsou vysvětleny v bodu 1 až

26 Fluke 434/435 Uživatelský návod E Stavový řádek: tyto informace jsou zobrazeny na obrazovce. Jak nastavit tyto položky je vysvětleno v kapitole 20 Všeobecná nastavení. Jsou zde následující informace: Datum hodin reálného času analyzátoru. Formát data může být buď měsíc-den-rok nebo den-měsíc-rok. Čas nebo kurzorový čas. měření. Jmenovité síťové napětí a frekvence: jsou referencí pro Indikátor síly GSP signálu. Počet fází a nastavení vodičů pro měření. Název normy použití pro sledování kvality energie, poklesy, překmity, přerušení a rychlé změny napětí. F Textová plocha na klávesách: funkce kláves, které mohou být zvoleny pomocí F1 až F5 jsou zobrazeny bíle. Momentálně nedostupné funkce jsou indikovány šedě. Aktivní výběry funkčními klávesami jsou označeny černým pozadím. 5-4

27 Kapitola 6 Vstupní připojení Úvod Tato kapitola popisuje, jak připojit přístroj během testu k distribuční síti a jak přístroj správně nastavit. Zkontrolujte, že nastavení analyzátoru splňují vlastnosti testované sítě a zkontrolujte použité příslušenství. To zahrnuje: zapojení vodičů jmenovitou frekvenci jmenovité napětí vlastnosti napěťových kabelů a proudových kleští Aktuální nastavení je zobrazeno na uvítací obrazovce, která se objeví po zapnutí přístroje. Pro změnu nastavení nahlédněte do kapitoly 20. Vstupní zapojení Analyzátor má 4 BNC vstupy pro proudové kleště a 5 banánkových vstupů pro napětí. Jsou dodávány samolepící štítky v barvách odpovídajících barvám vodičů. Nalepte tyto štítky kolem proudových a napěťových vstupů, jak je znázorněno na obrázku

28 Fluke 434/435 Uživatelský návod Obr Nalepení štítků kolem napěťových a proudových vstupů Pokud je to možné, vypněte napájecí soustavu než k ní připojíte přístroj. Vyhněte se práci o samotě a pracujte v souladu s bezpečnostními upozorněními uvedených v kapitole 1. Vždy používejte osobní ochranné pomůcky a zařízení. K třífázové soustavě přístroj připojte dle obrázku 6-2 níže. Obr Připojení přístroje k třífázové soustavě Nejprve umístěte proudové kleště kolem vodiče fáze A (L 1 ), B (L 2 ), C (L 3 ) a N (nulový vodič). Kleště jsou zobrazeny se šipkami označujícími správnou polaritu signálu. Připojte přístroj k napětí: začněte zemí a potom postupně připojte N, A (L 1 ), B (L 2 ), C (L 3 ). Pro správné výsledky měření vždy připojte zemní vstup. Vždy si dvakrát zapojení zkontrolujte. Ujistěte se, že jsou proudové kleště bezpečně a zcela uzavřeny okolo vodičů. Pro jednofázové měření použijte pro proud vstup A (L 1 ) a pro napětí vstup zem, N (nulový vodič) a fáze A (L 1 ). A (L 1 ) je referenční fáze pro všechna měření. 6-2

29 Vstupní připojení Vstupní zapojení 6 Před provedením měření nastavte analyzátor pro síťové napětí, frekvenci a konfiguraci vodičů distribuční sítě, kterou chcete měřit. Blíže je to vysvětleno v kapitole 20 Všeobecná nastavení. Zda jsou napěťové kabely a proudové kleště správně zapojeny zjistíte tak, že zkontrolujete osciloskopický průběh a fázový diagram. Ve vektorovém diagramu se mohou fázová napětí a proudy A (L 1 ), B (L 2 ) a C (L 3 ) objevit jako sekvence, když je pozorujete proti směru hodinových ručiček, jak je zobrazeno v příkladu na obrázku 6-3. Obr Vektorový diagram pro správně zapojený analyzátor 6-3

30 Fluke 434/435 Uživatelský návod 6-4

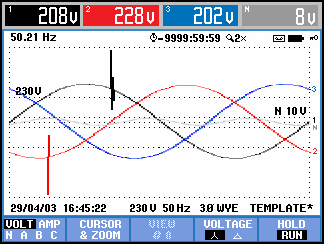

31 Kapitola 7 Osciloskopický průběh a fázový diagram Úvod Osciloskopický režim zobrazuje napětí a proudy v měřené distribuční síti pomocí průběhů a vektorového diagramu. Zároveň jsou zobrazeny číselné hodnoty jako je napětí na fázi, proudy na fázi, frekvence a fázové úhly mezi napětími a proudy. Osciloskopický průběh Pro přístup k osciloskopickému průběhu postupujte následovně: SCOPE Obrazovka s osciloskopickým průběhem nabízí osciloskopické zobrazení průběhu napětí/proudu s rychlou aktualizací. Hlavička obrazovky zobrazuje odpovídající rms hodnoty napětí/proudu (10/12 cyklů rms nebo 150/180 cyklů rms dle IEC :2003). Jako výchozí jsou zobrazeny 2 periody průběhu. Kanál A (L1) je referenční kanál a jsou zobrazeny 2 kompletní cykly začínající na 0 V. Dostupná funkční tlačítka: F1 Výběr průběhu, který se má zobrazit: V zobrazí všechna napětí, A zobrazí všechny proudy. A (L1), B (L2), C (L3), N (nulový vodič) dává souvislý obrázek fázového napětí a proudu pro vybranou fázi. F2 F3 Přístup do podmenu pro ovládání s Kurzoru a zoomu. Přístup do obrazovky s fázovým diagramem. Bližší informace najdete níže. 7-1

32 Fluke 434/435 Uživatelský návod F4 F5 Přepíná mezi napěťovou hodnotou na fázi (A/L1, B/L2, C/L3, N) nebo fáze proti fázi (AB, BC, CA) u 3-fázového zapojení do hvězdy. Přepíná mezi funkcemi HOLD a RUN. Kurzor. Je-li kurzor zapnut jsou v záhlaví obrazovky zobrazovány hodnoty průběhu v místě kurzoru.pohybováním kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do obrazovky. Zoom a Kurzor jsou ovládány šipkovými tlačítky, která jsou vysvětlena v kap. 19. Rozpětí průběhů je téměř ve všech případech přednastaveno pro lepší zobrazení. Toto je provedeno na základě jmenovitého napětí (V nom) a jmenovitého proudu (A range). V případě potřeby lze rozsah změnit. Také lze nastavit předvolbu fázoru. Týká se indikace rotace, která ukazuje směr fáze nebo sled fází a znázornění fázového úhlu (+/ ). Menu pro nastavení je dostupné přes tlačítko SETUP a funkční tlačítky F3 FUNCTION PREF ( preference funkcí). Viz kapitola 20. Dosvit průběhu se může zapnout funkčním tlačítkem F1 v tomto menu, k analýze tvarových změn průběhové křivky v čase. Fázový (vektorový) diagram Pro přístup do fázového diagramu postupujte dle následujících kroků: F3 Obrazovka s fázovým diagramem zobrazuje fázový vztah mezi napětími a proudy ve vektorovém diagramu. Vektor referenčního kanálu A (L1) ukazuje na kladný horizontální směr. Dalšími číselnými hodnotami jsou základní fázové napětí, frekvence a fázové úhly. Hlavička obrazovky ukazuje rms napětí a/nebo hodnoty proudu. Dostupná funkční tlačítka: F1 Výběr dalších údajů, které se mají zobrazit: všechna napětí, všechny proudy nebo napětí a proudy fáze po fázi. F3 F5 Návrat do osciloskopického průběhu. Přepínání mezi funkcemi HOLD a RUN. 7-2

33 Osciloskopický průběh a fázový diagram Tipy a nápady 7 Tipy a nápady Osciloskopický průběh dává čistý obrázek tvaru průběhu proudu a napětí. Průběh napětí by měl být zvláště jemný a mít sinusový tvar. Pokud vidíte zkreslení napětí, je třeba zkontrolovat zobrazení harmonických. RMS napětí a frekvence by měly být blízké jejich jmenovitým hodnotám. Osciloskopický průběh a fázový diagram jsou také užitečné pro kontrolu, zda jsou správně zapojeny napěťové kabely nebo proudové kleště. Ve vektorovém diagramu se mohou fázová napětí a proudy L1 (A), L2 (B) a L3 (C) zobrazit v sekvenci, když je pozorujete proti směru hodinových ručiček. 7-3

34 Fluke 434/435 Uživatelský návod 7-4

35 Kapitola 8 Volty / Ampéry / Hertzy Úvod Funkce Volty/Ampéry/Hertzy (Volts/Amps/Hertz) zobrazují obrazovku Měřič s důležitými naměřenými číselnými hodnotami. Související obrazovka Trend ukazuje změny všech hodnot na obrazovce Měřič v průběhu času. Obrazovka Měřič Pro přístup do Volts/Amps/Hertz obrazovky Měřič postupujte dle následujících kroků: MENU ENTER Obrazovka Měřič dává shrnutí napětí a proudů na všech fázích. Jsou zde zobrazeny také frekvence a crest faktor. Crest faktor CF indikuje množství zkreslení: CF 1,41 znamená žádné zkreslení a vyšší než 1,8 znamená vysoké zkreslení. Tuto obrazovku použijte pro získání prvního obrázku výkonu distribuční soustavy před podrobným testováním soustavy pomocí ostatních měřicích režimů. Počet sloupců v obrazovce Měřič závisí na konfiguraci distribuční soustavy. Hodnoty v obrazovce Měřič jsou aktuální hodnoty, které mohou být neustále aktualizovány. Změny těchto hodnot v čase jsou zaznamenávány během měření. Jejich záznam je vidět na obrazovce Trend. 8-1

36 Fluke 434/435 Uživatelský návod Dostupná funkční tlačítka: F1 Přepíná mezi napěťovou hodnotou na fázi (A/L1, B/L2, C/L3, N) nebo fáze proti fázi (AB, BC, CA) u 3-fázového zapojení do hvězdy. F4 F5 Přístup do obrazovky Trend. Bližší informace naleznete níže. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Trend Pro přístup do Volty/Ampéry/Herzy obrazovky Trend postupujte dle následujících kroků: F4 Všechny hodnoty na obrazovce Měřič jsou zaznamenány, ale trendy z každého řádku v obrazovce Měřič jsou zobrazeny jeden po druhém. Tlačítkem F1 přiřadíte šipkové klávesy výběru řádků. Stopy jsou postaveny z pravé strany. Hodnoty v hlavičce odpovídají nejaktuálnější hodnotě vykreslované vpravo. Dostupná funkční tlačítka: F1 Přiřadí nahoru/dolů klávesové šipky k výběru řádku z obrazovky Měřič, pro zobrazení Trendu. F2 F3 F4 F5 Zapnutí/vypnutí kurzoru. Přiřadí klávesové šipky funkci Kurzor nebo Zoom. Návrat do obrazovky Měřič. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Kurzor. Je-li kurzor zapnut jsou v záhlaví obrazovky zobrazovány hodnoty Trendu v místě kurzoru. Pohybem kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. 8-2

37 Volty / Ampéry / Hertzy Tipy a nápady 8 Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do plochy obrazovky. Zoom a Kurzor jsou ovládány šipkovými tlačítky, která jsou vysvětlena v kap. 19. Funkce Offset a Span pro Trendy mají auto rozsahy, pro lepší zobrazení většiny případů, ale v případě potřeby jsou nastavitelné. Menu pro nastavení je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF ( preference funkcí). Viz kapitola 20 Preference funkcí. Tipy a nápady Napětí a frekvence by se neměly mnoho lišit od svých jmenovitých hodnot, například 120 V, 230 V, 480 V, 60 Hz nebo 50 Hz. Napětí a proudy v obrazovce Měřič mohou být například použity ke kontrole, zda je výkon jdoucí do třífázového indukčního motoru vyrovnaný. Nevyvážení sítě způsobuje vysoké nevyvážené proudy v stator windings (ve vinutí statoru) ústící v přehřátí a zkrácení životnosti motoru. Každé z napětí na fázi by se nemělo lišit o více než 1 % od průběhu na všech třech fázích. Nevyvážení proudu by nemělo překročit 10 %. V případě, že je velké nevyvážení použijte jiné měřicí režimy pro podrobnější analýzu soustavy. Crest faktor blížící se 2.0 indikuje vysoké zkreslení. CF = 2.0 se může objevit například tehdy, když měříte proud procházející usměrňovačem, který propouští jen vrchní část sinusoidy. 8-3

38 Fluke 434/435 Uživatelský návod 8-4

39 Kapitola 9 Poklesy & překmity Úvod Funkce Poklesy a Překmity ( Dip and Swels) zaznamenává poklesy, přerušení, rychlé změny napětí a překmity. Poklesy (výpadky) a překmity jsou rychlé odchylky od normální úrovně napětí. Velikost může dosahovat až stovky voltů. Doba trvání se může měnit od jedné poloviny periody až do několika sekund jak je definováno v normě EN Analyzátor vám umožní nastavit jmenovité napětí nebo posunutou referenci. Funkce Posunutého referenčního napětí používá naměřené hodnoty filtrované přes periodu 1 minuty. Během poklesu (dip) napětí klesá a během překmitu (swell) napětí stoupá nad definovanou úroveň. Ve třífázovém systému začne pokles když napětí jedné nebo více fází spadne pod definovanou hodnotu poklesu a skončí jakmile napětí všech fází budou rovna nebo větší než prahová hodnota poklesu plus hystereze. Poklesy a Překmity jsou charakterizovány dobou trvání, velikostí a počtem výskytů. Toto je naznačeno na obrázku 9.1 a 9.2. Obr Charakteristiky napěťového poklesu 9-1

40 Fluke 434/435 Uživatelský návod Obr Charakteristiky napěťového překmitu U jednofázových zapojení během přerušení napětí pokles klesne pod jeho jmenovitou hodnotu. Ve třífázových systémech přerušení začíná když jsou všechny fáze pod prahovou hodnotou a končí jakmile jedna fáze je rovna nebo větší než prahová hodnota přerušení plus hystereze. Přerušení jsou charakterizována dobou trvání, velikostí a počtem výskytů. Vysvětlení je naznačeno na obrázku 9-3. INTERRUPTION-INT- NOMINAL VOLTAGE HYSTERESIS THRESHOLD 0 VOLT duration time magnitude Obr Charakteristiky přerušení napětí Rychlé změny napětí jsou rychlé přechody efektivní hodnoty napětí mezi dvěma ustálenými hodnotami. Rychlé změny jsou zachycovány na základě tolerance ustáleného napětí, ustáleného času, minimálního detekovaného kroku a minimálního podílu výskytu (%/s). Kříží-li napěťová změna prahové limity poklesu nebo překmitu, je to považováno za pokles nebo překmit, ne jako rychlá změna napětí. Kromě detekce založené na napěťovém kroku (Vstep) můžeme, při nastavování limitů, zvolit detekci založenou na maximální změně napětí (Vmax). Tabulka událostí pak ukazuje napěťový krok a čas přechodu. Podrobný tabulka událostí ukazuje Vmax vztahující se ke jmenovitému napětí. Tento případ je naznačen na obrázku

41 Poklesy & překmity Trendy 9 Steady time Voltage tolerance Maximum voltage change Normal voltage Voltage step Rate of change Voltage tolerance Steady time Transition time Obr Charakteristiky rychlé napěťové změny Samozřejmě současně s napětím také zaznamenáváme proud. To vám umožní uvidět příčinu a účinek odchylek. Funkční klávesa F4 EVENTS (události) zpřístupní tabulku událostí kde jsou napěťové události postupně vypsány. Trendy Vstup do obrazovky Dips & Swells Trend ( trendy poklesů a překmitů): MENU ENTER 9-3

42 Fluke 434/435 Uživatelský návod Na hlavní obrazovce jsou zaznamenávána všechna nastavená napětí a proudy, což umožní zobrazit všechny případy odchylek a další efekty. Ne všechny kanály jsou zobrazeny současně. Stiskem funkčního tl. F1 vyberete sady trendů, které chcete zobrazit. Obrazovka je sestavena zprava a na vrcholu obrazovky jsou zobrazeny její popisky. Dostupné funkční klávesy: F1 Přiřadí šipkové klávesy nahoru/dolů k výběru napěťových nebo proudových kanálů, které chcete zobrazit. F2 F3 F4 F5 Zapnutí/vypnutí kurzoru. Přiřadí šipkové klávesy funkci Kurzoru nebo Zoomu. Zpřístupní tabulku událostí (EVENTS). Přepíná mezi HOLD (zadržení) a RUN (běh měření) aktualizace obrazovky. Přepnutí mezi HOLD a RUN vyvolá menu pro výběr okamžitý nebo časovaný (TIMED) start měření, což vám umožní nadefinovat čas spuštění a dobu trvání měření. Kurzor. Je-li kurzor zapnut jsou v horní části obrazovky zobrazovány hodnoty Trendu v místě kurzoru. Pohybem kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do obrazovky. Zoom a Kurzor jsou ovládání stínovými tl., která jsou vysvětlena v kap. 19. Je možno použít funkce Offset a Span pro Trendy, pro lepší zobrazení většiny případů. Jsou založeny na Jmenovitém napětí (Vnom) a jmenovitém proudu (Arange). Je-li třeba, můžete nastavit posunutí a rozpětí. Menu pro nastavení je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF ( preference funkcí). Viz kapitola 20 Preference funkcí. Kritéria událostí jako např. prahové hodnoty, hystereze a další jsou přednastavena, ale mohou být samozřejmě uživatelsky měněna. Menu donastavení je přístupné přes tl. SETUP a nastavení limitů. Viz kapitola 20 Nastavení limitů. Tabulky událostí Pro přístup do tabulek událostí Poklesů a Překmitů ( Dips and Swells) stiskněte tl. F4: F4 Tabulka ukazuje přehled všech událostí překročení napětí fází. Prahové úrovně jsou dány podle mezinárodních norem nebo je možno je nastavit uživatelsky. Nastavení prahů je přístupné přes tl. SETUP a limity. Pro další podrobnosti viz kap. 20 Nastavení limitů. 9-4

43 Poklesy & překmity Tipy a nápady 9 V normálním modu je zobrazena většina charakteristik událostí: počátek, doba trvání a velikost napětí. Funkce DETAIL ukazuje detailně průchody jednotlivými prahy po fázích V tabulkách jsou použity následující značku a symboly: Zkratky Popis Symbol Popis CHG Rychlá změna napětí Náběžná hrana napětí DIP Pokles napětí Sestupná hrana napětí INT Přerušení napětí Změna nahoru SWL Napěťový překmit Změna dolů Dostupná funkční tlačítka: F3 Přepnutí mezi normální tabulkou událostí (NORMAL) a tabulkou detailů (DETAIL). F4 F5 Návrat na obrazovku Trendů. Přístup do tabulky Trendů se zapnutým Kurzorem a nastaveným na zvýrazněnou událost. Tato událost může být vybrána šipkovými klávesami nahoru/dolů Tipy a nápady Přítomnost poklesů a překmitů může ukazovat na slabý distribuční systém. V takovém systému se bude napětí měnit pokaždé, když bude zapnut/vypnut stroj se silným motorem nebo např. svářecí agregát. To může způsobit blikání žárovek nebo i jejich viditelné pohasnutí. Může to také zapříčinit reset počítačů s následnou ztrátu dat a procesních ovladačů. Monitorováním napěťových a proudových trendů na počáteční přípojce el. instalace můžete zjistit, zda je příčina napěťových poklesů vně nebo uvnitř budovy. Příčina je uvnitř budovy (po směru) když napětí poklesne při zvýšení proudu; příčina je vně budovu (proti směru) když napětí i proud poklesnou. 9-5

44 Fluke 434/435 Uživatelský návod 9-6

45 Kapitola 10 Harmonické Úvod Funkce HARMONICS (harmonické) měří a zaznamenává harmonické a (interharmonické) složky až do řádu 50. Jsou dále měřena související data jako stejnosměrné složky, THD (celkové harmonické zkreslení) a K-faktor. Harmonické jsou periodickým zkreslením průběhu napětí, proudu a výkonu. Průběh může být vyjádřen jako kombinace různých sinusovek o různých frekvencích a velikostech. Je měřen výskyt těchto složek v celém signálu. Výsledky mohou být vyjádřeny jako procento základní složky nebo jako procento všech vyskytujících se složek (rms hodnota). Výsledky mohou být zobrazeny ve sloupcovém grafu, na obrazovce Měřič nebo grafu trendu. Harmonické jsou často způsobeny nelineárními zátěžemi jako např. DC zdroji v počítačích, televizích a motorovými pohony s regulovanými otáčkami. Harmonické mohou způsobovat přehřívání transformátorů, el. vedení a motorů. Obrazovka sloupcových grafů Pro přístup do sloupcových grafů harmonických (Harmonics): MENU 10-1

46 Fluke 434/435 Uživatelský návod ENTER Sloupcový graf ukazuje % zastoupení každé složky vztažené k celému signálu. Signál bez zkreslení bude mít jen první harmonickou (základní) na 100%, zatímco další složky jsou nulové. V praxi to nikdy nenastane protože vždy existuje nějaké zkreslení způsobující vyšší harmonické. Čistě sinusové průběhy jsou zkreslovány přidanými složkami s vyšší frekvencí. Zkreslení je představováno procentem celkového harmonického zkreslení THD. Přístroj může také zobrazit výskyt stejnosměrných složek a K-faktor. K-faktor je číslo, které kvantifikuje potenciální ztráty v transformátoru způsobené vlivem proudů harmonických. Harmonické vyšších řádů ovlivňují K-faktor více něž harmonické nižších řádů. Tabulka ukazuje počet čar zobrazených na sloupcovém grafu současně na jedné obrazovce: Harmonické Zobrazeny všechny fáze Zobrazení jedné fáze Harmonické a interharmonické Šipkové klávesy vlevo/vpravo slouží k nastavení Kurzoru na zvolenou čáru grafu. V záhlaví obrazovky je pak zobrazen identifikátor fáze, číslo harmonické, frekvence a fázový úhel pro danou čáru grafu. Nezobrazí-li se všechny složky na jedné obrazovce můžete přejít na další sadu přesunutím Kurzoru mimo levý nebo pravý okraj obrazovky. Šipkové klávesy nahoru/dolů slouží k vertikálnímu zvětšování : můžete vybrat 100%, 50%, 20%, 10% nebo 5% z celé stupnice. Použitím funkce SETUP a kl. F3 FUNCTION PREF můžete zvolit zobrazení harmonických jako procento základní složky (%f) nebo celkovou úroveň harmonických (%r). Podrobnější informace naleznete v kapitole 20 Preference funkcí. Filtrování. Při měření harmonických s vypnutými interharmonickými se používá skupina harmonických a je aktivní 1,5s vyhlazovací filtr. Při měření harmonických se zapnutými interharmonickými se používá podskupina harmonických a podskupina vystředěných interharmonických a není aktivní žádný filtr. Dostupná funkční tlačítka: F1 Výběr typu harmonické: Napětí, Proud nebo Skutečný výkon (Watt). Výkonové harmonické mohou být kladné nebo záporné polarity. F2 F3 F4 Výběr průběhů, které mají být použity: A (L1), B (L2), C (L3) a N (neutrál) nebo všechny Vstup na obrazovku Měřič. Zobrazení interharmonických. 10-2

47 Harmonické Obrazovka Měřič10 F5 Přepínání mezi HOLD a RUN pro aktualizaci obrazovky. Toto přepnutí vyvolá menu pro výběr okamžitého měření (NOW) nebo měření v nastaveném čase (TIMED). Nastavit lze začátek měření a jeho délku. Obrazovka Měřič Pro přechod na obrazovku Měřič: F3 Obrazovka Měřič zobrazuje 8 měření na fázi. Použitím funkce SETUP a funkční klávesou F3 FUNCTION PREF můžete nastavit obsah obrazovky. Více informací naleznete v kapitole 20 Preference funkcí. Dostupná funkční tlačítka: F1 Výběr typu harmonické : Napěťové, Proudové nebo Činného výkonu (Waty). F3 F4 F5 Návrat na obrazovku sloupcových grafů. Vstup do obrazovky Trendů. Popis viz. níže. Přepínání mezi HOLD a RUN pro aktualizaci obrazovky. Toto přepnutí vyvolá menu pro výběr okamžitého měření (NOW) nebo měření v nastaveném čase (TIMED). Nastavit lze začátek měření a jeho délku. Trendy Přístup k obrazovce Trendy harmonických složek: F4 Trendy ukazují jak se harmonické mění v čase: Kurzor a Zoom může být použit ke zjištění detailů. Všechny hodnoty z obrazovky Měřič jsou zaznamenávány, ale trendy z každého řádku obrazovky Měřič jsou zobrazovány jeden po druhém. Tlačítkem F1 přiřadíte šipkové klávesy výběru řádků. Použitím tlačítka SETUP a F3 FUNCTIONS PREF můžete zvolit zobrazení harmonických jako procento ze základní složky (%f) nebo celkové velikosti harmonických napětí (%r, celkové Vrms). V tomto menu lze také zvolit obsah obrazovky Měřič. Podrobnější informace naleznete v kapitole 20 Preference funkcí. 10-3

48 Fluke 434/435 Uživatelský návod Dostupná funkční tlačítka: F1 F2 F3 F4 F5 Přiřazuje šipkovým klávesám nahoru/dolů výběr řádku z obrazovky Měřič pro zobrazení Trendu. Zapínání Kurzoru. Přiřazuje šipkové klávesy funkci Kurzor nebo vertikální Zoom. Návrat do obrazovky Měřič. Přepínání mezi HOLD a RUN pro aktualizaci obrazovky. Toto přepnutí vyvolá menu pro výběr okamžitého měření nebo měření v nastaveném čase (TIMED). Nastavit lze začátek měření a jeho délku. Tipy a nápady Číslo harmonické označuje frekvenci harmonických: první harmonická základní frekvence (60 nebo 50 Hz), druhá harmonická je složka s dvojnásobnou základní frekvencí (120 nebo 100 Hz) a tak dále. Posloupnost harmonických může být kladná (+), nulová (0), nebo záporná (-). Níže uvedená tabulka ukazuje přehled. Pořadí Frekvence 60 Hz 120 Hz 180 Hz 240 Hz 300 Hz 360 Hz 50 Hz 100 Hz 150 Hz 200 Hz 250 Hz 300 Hz Posloupnost Pořadí Frekvence 420 Hz 480 Hz 540 Hz 600 Hz 660 Hz Hz 400 Hz 450 Hz 500 Hz 550 Hz Posloupnost Harmonické s kladnou posloupností se snaží pohánět motor rychleji než základní složka; harmonické s negativní posloupností se snaží hnát motor pomaleji než základní složka. V obou případech se snižuje kroutící moment a motor se zahřívá. Harmonické mohou rovněž způsobovat přehřívání transformátoru. Sudé harmonické zmizí jsou-li průběhy symetrické, tj. když je stejný počet kladných jako záporných. V nulových vodičích je navíc nulová posloupnost proudových harmonických. Toto může způsobit přehřívání těchto vodičů. Zkreslení; výskyt proudového zkreslení se dá očekávat v systémech s nelineárními zátěžemi jako např. DC zdroje. Když proudové zkreslení začne způsobovat napěťové zkreslení (THD) větší než 5%, signalizuje to potenciální problém. K-faktor: je indikátorem množství harmonických proudů a může pomoci při výběru transformátorů. S pomocí K-faktoru a KVA můžete vybrat náhradní transformátor vhodný pro nelineární zátěže bohaté na harmonické. 10-4

49 Kapitola 11 Výkon & energie Úvod Funkce výkon a energie (Power and Energy) zobrazuje obrazovku Měřič se všemi důležitými parametry. Příslušná obrazovka Trend zobrazuje změny veličin v čase na všech měřených hodnotách v obrazovce Měřič. Fluke 434/435 umí také zobrazit spotřebu energie a nabízí možnost ověření elektroměrů s pulzním výstupem. Pro výpočet výkonu si můžete vybrat funkci FUNDamental nebo FULL. FUNDamental posuzuje pro výpočet výkonu, napětí a proud pouze základní frekvence (60 nebo 50 Hz). FULL využívá plné frekvenční spektrum (TRMS napětí a proudy). Volba je možná funkcí SETUP a F3- FUNCTION PREF. Podrobnosti naleznete v kapitole 20 Preference funkcí. Obrazovka Měřič Přístup na obrazovku výkon a energie: MENU 11-1

50 Fluke 434/435 Uživatelský návod ENTER Obrazovka Měřič zobrazuje výkonové údaje pro každou fázi a celkově: skutečný neboli činný výkon (kw), zdánlivý výkon (kva, produkt rms napětí a proudu), jalový výkon (kvar, jalová složka zdánlivého výkonu způsobená fázovým posunem mezi AC proudem a napětím v induktorech a kondenzátorech), činitel výkonu (PF poměr mezi činným a zdánlivým výkonem pro celkové rms včetně harmonických), účiník cos φ (neboli DPF poměr mezi činným a zdánlivým výkonem pro základní složku), a 12ti nebo 10ti cyklové rms hodnoty proudu a napětí, a hodnot rms proudu a napětí u 12/10 nebo 180/150 cyklů. F1 umožňuje přepínání mezi hodnotou napětí na fázi (A/L1, B/L2, C/L3, N) nebo fáze proti fázi (AB, BC, CA) u 3-fázového zapojení do trojúhelníku. Symboly je indikují zda zátěž je kapacitní ( ) nebo induktivní ( ). Obrazovka Měřič se spotřebou energie po fázích a celkové může být aktivována u přístroje 434/435 stlačením tl. F3 - ENERGY. Obrazovka Měřič zobrazuje činnou energii (kwh), zdánlivou (kvah) a jalovou (kvarh). Měření energie začíná jakmile je zvolena funkce Power & Energy. Načtené hodnoty mohou být resetovány klávesou F5. Užitím časovaného startu měření (TIMED) může Fluke 434/435 měřit energii v předem definovaném časovém úseku. Časovaný start může být nastaven když přepnete z HOLD do RUN tl. F5. Pro umožnění této funkce, deaktivujte tl. ENERGY. Režim počítání impulsů čítá pulsy používané u většiny elektroměrů (WHod.). Obrazovka elektroměru zobrazuje procento odchylky mezi celkovou hodnotou v kwh a počtem pulzů elektroměru. Toto může být použito k testování chyby elektroměrů. Tyto impulsy jsou měřeny pomocí opticky izolované trigrovací (snímací) sondy, která je připojena mezi výstup impulsů a optické rozhraní analyzátoru RS-232. Připojení je naznačeno na obr Využití energie (počet pulsů na kwh) musí být předem nastaveno. Do nastavovacího menu se dostanete použitím funkce SETUP a funkční klávesou F3 FUNCTION PREF. Podrobnější informace naleznete v kapitole 20 Preference funkcí. Místo použití trigrovací (snímací) sondy, můžete provést ruční měření. Při tomto měření musíte sledovat rotační kolečko v elektroměru a při každém průchodu značky stlačit tl. F4-MANUAL COUNT +1. Analyzátor načítá impulsy buď z trigrovací (snímací) sondy nebo z tl. F4. Nepoužívejte oba zdroje impulsů současně, ale vždy buď jeden či druhý. 11-2

51 F1 F2 F3 F4 F5 Výkon & energie Obrazovka Měřič11 Obr Kontrola měřiče energie s impulsním výstupem Dostupná funkční tlačítka: F1 Přepíná mezi napěťovou hodnotou na fázi (A/L1, B/L2, C/L3, N) nebo fáze proti fázi (AB, BC, CA) u 3-fázového zapojení do hvězdy. F3 F4 F5 Zapnutí/vypnutí obrazovky Energie. Zpřístupní obrazovku Trend. Popis viz níže. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Je-li zobrazena Energie, mohou být hodnoty resetovány tl. F5. Vstup na obrazovku měření Energie: F3 11-3

52 Fluke 434/435 Uživatelský návod Dostupná funkční tlačítka: F2 Zapnutí/vypnutí režimu počítání pulsů. F3 F4 F5 Zapnutí/vypnutí obrazovky Energie. Manuální počítání impulsů. Popis viz. výše. Reset obrazovky Energie. Trendy Vstup na obrazovku měření Trendu výkonu a energie: F4 Údaje na obrazovce Měřič jsou okamžité hodnoty a jsou průběžně aktualizovány. Změny v těchto hodnotách v čase jsou zaznamenávány kdykoliv je měření aktivní. Všechny hodnoty na obrazovce Měřič jsou zaznamenány, ale trendy z každého řádku na obrazovce Měřič jsou zobrazeny jeden po druhém. Tlačítkem F1 přiřadíte šipkové klávesy výběru řádků. Stopy průběhů jsou vykreslovány zprava doleva. Hodnoty v záhlaví odpovídají těm nejaktuálnějším měřením vyznačeným vpravo. Navíc ke spuštění měření spotřeby energie v nastavený čas funkcí TIMED, může Analyzátor měřit průměrný výkon nebo energii v nastaveném časovém intervalu. Dodavatelé energie často účtují spotřebu průmyslovým odběratelům na základě největší průměrné spotřeby energie v určitém časovém intervalu. Běžně je tento poptávkový časový interval 15 min. Pro jakékoliv nastavení kromě Vypnuto je horizontální rozpětí fixní, takže každý údaj odpovídá Max, Min a AVG. spotřebě během časového intervalu. Interval může být nastaven mezi 1 60min. nebo vypnut. Menu pro nastavení je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF (preference funkcí). Viz kapitola 20 Preference funkcí. Je-li poptávkový časový interval vypnut, pak Trend funguje jako obvykle s automatickým horizontálním rozpětím. 11-4

53 Výkon & energie Trendy11 Dostupná funkční tlačítka: F1 Přiřazuje šipkové klávesy nahoru/dolů výběru řádků z obrazovky Měřič k zobrazení Trendů. Vybraný řádek ze zobrazí v záhlaví. F2 F3 F4 Vypnutí/zapnutí Kurzoru. Přiřazuje šipkové klávesy funkci Kurzor nebo Zoom. Návrat do obrazovky Měřič. F5 Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Kurzor. Je-li kurzor zapnut jsou v záhlaví obrazovky zobrazovány hodnoty Trendu v místě kurzoru. Pohybem kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do plochy obrazovky. Zoom a Kurzor jsou ovládány šipkovými tlačítky, která jsou vysvětlena v kap. 19. Funkce Offset a Span mají auto rozsahy, pro lepší zobrazení většiny případů. To se děje na základě jmenovitého napětí (Vnom) a proudového rozsahu (A range). V případě potřeby jsou Offset a Span nastavitelné. Menu pro nastavení je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF (preference funkcí). Viz kapitola 20 Preference funkcí

54 Fluke 434/435 Uživatelský návod Tipy a nápady Režim měření výkonu se může použít k záznamu zdánlivého výkonu (kva) transformátoru po několik hodin. Podívejte se na Trend a zkontrolujte zda někdy dochází k přetěžování transformátoru. Pak můžete přijmout opatření, např. převést některé zátěže na jiné transformátory, rozložit zátěže v čase nebo i vyměnit transformátor za větší. Vysvětlení Power Faktoru při měření zařizení: PF = 0 až 1: zařízení nespotřebovává všechnu dodávanou energii, je přítomné určité množství jalového výkonu. Proud je napřed (kapacitní zátěž) nebo se zpožďuje (induktivní zátěž) PF = 1 : zařízení spotřebovává všechnu dodávanou energii. Napětí a proud jsou zfázovány. PF = -1 : zařízení generuje energii. Proud a napětí jsou zfázovány. PF = -1 až 0 : zařízení generuje energii. Proud je napřed nebo se zpožďuje. Zjistíte-li záporný výkon nebo záporné hodnoty PF a jste-li připojeni k zátěži, překontrolujte a ujistěte se, že šipky na vašich proudových kleštích ukazují směrem k zátěži. Jalový výkon (VAR) je nejčastěji způsobován induktivními zátěžemi jako např. motory, induktory a transformátory. Instalování korekčních kondenzátorů může upravit tyto induktivní jalové výkony (VAR). Napřed ale konzultujte možnost přidání PF korekčních kondenzátorů s kvalifikovaným technikem, zvláště měříte-li harmonické proudu ve vašem systému. 11-6

55 Kapitola 12 Flicker Úvod Flicker kvantifikuje kolísání svitu světel způsobené změnami napájecího napětí. Algoritmus výpočtu a měření je určen v EN a je založen na modelu vnímání lidského oka/mozku. Analyzátor převádí dobu trvání a velikost změn napětí do tzv rušivého faktoru způsobeného výsledným flickerem (mihotáním) 60W světla. Vyšší hodnoty flickeru znamenají, že většinu lidí bude toto osvětlení rušit. Napěťové změny mohou být relativně malé. Měření je optimalizováno na světla napájená 120V/60Hz nebo 230V/50Hz. Flicker je charakterizován na fázi, parametry zobrazenými na obrazovce Měřič. Související obrazovka Trend zobrazuje změny všech měřených hodnot z obrazovky Měřič. Poznámka Po přepnutí do režimu Flicker, před počátkem měření uplyne asi desetisekundový nastavovací prodleva. Během této prodlevy se v záhlaví objeví U (Unstable =nestabilní). Kromě toho, také časové spouštění odpočítává 10 sekund. Při použití časovače k zahájení měření Flickeru není již žádná prodleva nestability. Obrazovka Měřič Vstup do obrazovky Měřič Flickeru: MENU 12-1

56 Fluke 434/435 Uživatelský návod ENTER Flicker je charakterizován : krátkodobým namáháním Pst (měřeno po dobu 1 min. pro rychlou odezvu), krátkodobým namáháním Pst (měřeno po dubu 10min) a dlouhodobým namáháním Plt (měřeno po dobu 2 hod.). Tato data a také související D-parametry Dc, Dmax a TD (podle EN ) jsou zobrazovány na obrazovce Měřič. Obrazovka Měřič může být přepnuta tak aby zobrazila špičkové hodnoty D-parametrů, které nastaly během měření. Uložené naměřené hodnoty D-parametrů lze resetovat tl. F5. Vstup do obrazovky Měřič se špičkovými hodnotami D-parametrů: F2 Pst and Plt are parameters showing flicker over a certain period of time. Momentary flicker is shown in the PF5 submenu and is reached via Function key F3. Flicker PF5 is displayed as a fast Trend plot. Vstup do obrazovky Měřič se špičkovými hodnotami D-parametrů: F2 Aktivuje překrývací obrazovku s maximem D-parametrů. F3 F4 F5 Vstup do obrazovky Trend PF5. Vstup do obrazovky Trendů. Vysvětlení viz. níže. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. 12-2

57 Flicker Trendy12 Trendy Vstup do obrazovky Trendu Flickeru: F4 Parametry na obrazovce Měřič jsou aktualizovány průběžně. Jsou zaznamenávány kdykoliv je spuštěno měření. Trend zobrazuje změny těchto hodnot v čase. Všechny měřené hodnoty v obrazovce Měřič jsou zaznamenávány ale Trendy z každého řádku v obrazovce Měřič se zobrazují jeden po druhém. Po stisknutí tl. F1 přiřadíte šipkové klávesy výběru řádků. Zobrazení Trendu může být až na šesti dalších obrazovkách. Zobrazení PF5 ukazuje rychlé trendové vykreslení na jedné obrazovce. Přistupuje se na něj přes menu, ve kterém se definuje předpokládaná délka měření a jeho okamžité nebo časové spuštění. Dvě vertikální značkové linky jsou určeny pro indikaci periody Pst na trendu PF5. Dostupná funkční tlačítka: F1 Přiřazuje šipkovým klávesám nahoru/dolů výběr řádku z obrazovky Měřič pro zobrazení Trendu. Vybraný řádek je zobrazen v záhlaví obrazovky. F2 F3 F4 F5 Zapnutí/vypnutí Kurzoru. Přiřazuje šipkové klávesy Kurzoru nebo Zoomu. Návrat do obrazovky Měřič. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Kurzor. Je-li kurzor zapnut jsou v záhlaví obrazovky zobrazovány hodnoty Trendu v místě kurzoru. Pohybem kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. (nelze použít pro Trend PF5). Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do plochy obrazovky. Zoom a Kurzor jsou ovládány šipkovými tlačítky, která jsou vysvětlena v kap. 19. Funkce Offset a Span mají auto rozsahy, pro lepší zobrazení většiny případů ale dají se také upravovat. Nastavení D-parametrů se dá také upravovat. Menu pro úpravy je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF (preference funkcí). Viz kapitola 20 Preference funkcí. 12-3

58 Fluke 434/435 Uživatelský návod Tipy a nápady K vystopování zdroje flickeru použijte trend flickeru PF5 a půlcyklové trendy napětí a proudu. Tlačítkem F1 přiřadíte šipkové klávesy výběru trendů flickeru, napětí a proudu. Flicker 10 min. (Pst) používá delší interval měření aby eliminoval vliv náhodných napěťových výkyvů. Je také dostatečně dlouhý aby detekoval rušení z jedniného zdroje s dlouhým pracovním cyklem jako např. domácí el. nástroje a teplotní čerpadla. Měřicí interval 2 hodiny (Plt) je užitečný když se očekává více než jeden zdroj rušení s nepravidelnými pracovními cykly a pro zařízení jako pájecí stroje a válcovací stolice. 12-4

59 Kapitola 13 Nevyvážení Úvod Nevyvážení zobrazuje fázový vztah mezi napětími a proudy. Měřené výsledky jsou založeny na složce základní frekvence (60 nebo 50 Hz použitím metody symetrické frekvence). Ve třífázových systémech by měl být základní fázový posuv mezi napětími a proudy 120 o. Nevyvážení nabízí obrazovka Měřič, související zobrazení Trendů a fázorový diagram. Obrazovka Měřič Vstup do Nevyvážení obrazovky Měřič: MENU ENTER 13-1

60 Fluke 434/435 Uživatelský návod Obrazovka Měřič zobrazuje všechny relevantní hodnoty: procento záporného napěťového nevyvážení, procento nulových sekvencí napěťového nevyvážení (ve 4-vodičovém systému), procento záporného proudového nevyvážení, procento nulových sekvencí proudového nevyvážení (ve 4-vodičovém systému), základní fázové napětí, základní fázový proud, úhel mezi napětími fáze-nulový vodič vztažený k referenční fázi A/L1 a úhly mezi napětími a proudy jednotlivých fází. Kromě procentuálních hodnot nevyvážení (relativní hodnota) lze zvolit absolutní hodnoty. Viz kapitola 20, Předvolby funkcí: Nevyvážení, ENTER, Funkční tlačítko F1, RELATIVNÍ ZAP/VYP. Dostupné hodnoty závisí na zvolené konfiguraci elektroinstalace. Dostupná funkční tlačítka: F3 Vstup do Fázorové obrazovky. Popis viz. níže. F4 F5 Vstup do obrazovky Trendů. Popis viz níže. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Trendy Vstup do obrazovky Trendu nevyvážení: F4 Údaje v obrazovce Měřič jsou okamžité hodnoty, které jsou průběžně aktualizovány. Změny těchto hodnot v čase jsou zaznamenávány kdykoliv je spuštěno měření. Všechny měřené hodnoty v obrazovce Měřič jsou zaznamenávány, ale Trendy z každého řádku v obrazovce Měřič se zobrazují jeden po druhém. Po stisknutí tl. F1 přiřadíte šipkové klávesy výběru řádků. Zobrazení Trendu může být až na šesti dalších obrazovkách. Dostupná funkční tlačítka: F1 Přiřazuje šipkovým klávesám nahoru/dolů výběr řádku z obrazovky Měřič pro zobrazení Trendu. Vybraný řádek je zobrazen v záhlaví obrazovky. F2 F3 F4 Zapnutí/vypnutí Kurzoru. Přiřazuje šipkové klávesy Kurzoru nebo Zoomu. Návrat do obrazovky Měřič. 13-2

61 Nevyvážení Fázový diagram13 F5 Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření Kurzor. Je-li kurzor zapnut jsou v záhlaví obrazovky zobrazovány hodnoty Trendu v místě kurzoru. Pohybem kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do plochy obrazovky. Zoom a Kurzor jsou ovládány šipkovými tlačítky, která jsou vysvětlena v kap. 19. Funkce Offset a Span mají auto rozsahy, pro lepší zobrazení většiny případů ale dají se také upravovat. Také lze nastavit předvolbu fázoru. Týká se indikace rotace, která ukazuje směr fáze nebo sled fází a znázornění fázového úhlu (+/ ). Menu pro úpravy je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF (preference funkcí). Viz kapitola 20 Preference funkcí. Fázový diagram Vstup do obrazovky Fázového diagramu nevyvážení: F3 Zobrazuje vztah mezi jednotlivými fázovými napětími a proudy ve vektorovém diagramu rozděleného do 30 o sekcí. Vektor referenční fáze A(L 1 ) má vodorovný kladný směr. Jsou udány další číselné hodnoty: záporné nevyvážení napětí nebo proudu (relativní % nebo absolutní), nevyvážení napětí nebo proudu nulového sledu (relativní % nebo absolutní), základní fázové napětí nebo proud, frekvence a fázové úhly. Podobný vektorový diagram se zobrazuje pod Scope Fázorem. Zobrazují se také doplňkové číselné hodnoty : záporné napětí nebo procento proudového nevyvážení, nulový sled napětí nebo procento proudového nevyvážení, základní fázové napětí nebo proud, frekvenci, fázové úhly. Funkčním tl. F1 lze zobrazit hodnoty všech fázový napětí, všech fázových proudů, nebo napětí a proud v jedné fázi. Dostupná funkční tlačítka: F1 Zobrazení vybraných signálů: V zobrazí všechna napětí, A zobrazí všechny proudy. A (L 1 ), B (L 2 ), C (L 3 ), N (neutrál) nabízí současné zobrazení fázového napětí a proudu. F3 F4 Návrat do obrazovky Měřič. Vstup do obrazovky Trendů. 13-3

62 Fluke 434/435 Uživatelský návod F5 Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Tipy a nápady Napětí a proudy v obrazovce Měřič mohou být např. použity ke kontrole zda je energie přiváděná na 3-fázový indukční motor vyvážená. Napěťové nevyvážení způsobuje vysoké nevyvážení proudů ve vinutí statorů což zapříčiňuje přehřívání motoru a zkracuje jeho životnost. Záporná negativní složka Vneg. by neměla překročit 2%. Proudové nevyvážení by nemělo překročit 10%. Je-li nevyvážení příliš vysoké, použijte jiné režimy měření k další analýze el. systému. Každé fázové napětí nebo proud může být rozděleno na tři složky : pozitivní sled, záporný sled a nulový sled. Složka pozitivního sledu je normální složka jaká se vyskytuje u vyvážených 3-fázových systémů. Složka záporného sledu je způsobena nevyvážením proudů a napětí fáze proti fázi. Tato složka například způsobuje tzv. brzdný účinek ve 3-fázových motorech a zapříčiňuje přehřívání a zkracování životnosti. Složky nulového sledu se mohou objevovat v N (Nulovém) vodiči. Nevyvážení přesahující 2% se považuje za příliš vysoké. Kromě procentuálních hodnot nevyvážení (%, relativní hodnota) lze zvolit absolutní hodnoty. Tento typ hodnot se používá při měřeních v energetických distribučních systémech, v nichž se používají ochranná relé záporného sledu s nastavitelnými charakteristikami vypínání. Tato relé slouží k ochraně třífázových generátorů. V tomto případě je praktické měřit absolutní hodnotu proudové složky záporné sekvence (Aneg). 13-4

63 Kapitola 14 Přechodové jevy Úvod Analyzátor Fluke 434/435 je schopen zachycovat průběhy s velmi vysokým rozlišením a zachytit tak různá rušení. Analyzátor Vám dokáže poskytnout snímek napěťových a proudových průběhů právě v okamžiku zarušení. Tato vlastnost Vám umožňuje prohlížení průběhů během poklesů, překmitů, přerušení, proudových překmitů a přechodových jevů. Přechodové jevy jsou rychlé špičky na napěťových (nebo proudových) křivkách průběhu. Přechodové jevy mohou mít velmi velkou energii, která může negativně ovlivnit nebo i zničit citlivé elektronické zařízení. Obrazovka Přechodových jevů vypadá podobně jako obrazovka Osciloskopická pouze její vertikální rozpětí je zvětšeno pro zviditelnění napěťových špiček, které jsou navrstveny na sinusoidě 60 nebo 50 Hz. Křivka je zachycena pokaždé, jakmile napětí (nebo rms proud) překročí nastavené prahové hodnoty. Maximum zachycených událostí je 40. Vzorkovací rychlost je 200 ks/s. Zobrazení průběhu Vstup do obrazovky průběhu Přechodových jevů: MENU 14-1

64 Fluke 434/435 Uživatelský návod ENTER F3 F5 V počátečním menu si můžete zvolit triger (spouštěcí) událost nebo kombinaci triger (spouštěcích) událostí, přechodových jevů (Volty) a proudových (AMP) triger úrovní, a okamžité nebo časované spuštění měření. Analyzátor může být nastaven tak, že zaznamená průběhy vždy když vidí : napěťový přechodový jev, překmit napětí, pokles či výpadek napětí nebo překmit proudu. Poklesy, výpadky a překmity jsou nejrychlejší odchylky od jmenovitého napětí. Doba trvání přechodového jevu musí být 5 mikrosekund nebo více. Zobrazovací okno, které obsahuje přechodový jev je 1 cykl do 200 ms podle zoom faktoru. Během poklesu napětí padá a během překmitu napětí stoupá. Během výpadku poklesne napětí na pouhých několik procent své jmenovité hodnoty. Proudový překmit je proudový nárůst z jednoho cyklu na několikasekundovou délku. Lze nastavit rozhodovací (triger) kritéria jako je prahová hodnota a hystereze. Tato kritéria se také používají pro Monitor kvality výkonu. K nastavení se přistupuje přes tl. SETUP, vybereme limits a funkční klávesou F3 zvolíme EDIT (editace). PERSISTENCE (dosvit) ON/OFF: k nastavení se přistupuje přes tl. SETUP, FUNCTION PREFerence, Transients (Přechodové jevy). Jak postupovat je popsáno v kapitole 20 - Nastavení. Ke zjištění detailních vlastností zachycených průběhů lze použít funkce Kurzor a Zoom. Přes SETUP a klávesu F3 FUNCTION PREFerence lze nastavit limity související s každým typem triger (spouštěcí) události. Podrobnosti naleznete v kapitole 20 Preference funkcí. 14-2

65 Přechodové jevy Tipy a nápady14 Dostupná funkční tlačítka: F1 Výběr souboru průběhů, které mají být zobrazeny: V zobrazí všechna napětí, A zobrazí všechny proudy. A (L 1 ), B (L 2 ), C (L 3 ), N (neutrál) nabízí současné zobrazení fázového napětí a proudu. F2 F3 F4 F5 Vstup do podmenu pro ovládání Kurzoru a Zoomu. Přiřadí šipkové klávesy nahoru/dolů procházení ve všech zachycených obrazovkách. Přepíná mezi napěťovou hodnotou na fázi (A/L1, B/L2, C/L3, N) nebo fáze proti fázi (AB, BC, CA) u 3-fázového zapojení do hvězdy. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Tipy a nápady Takové rušení, jako jsou přechodové jevy, v rozvodné síti, může způsobit poruchy v mnoha typech zařízení. Například, resetování počítačů nebo zařízení, která jsou vystavena opakovaným přechodovým jevům, se mohou nakonec zničit úplně. Události se projevují nepravidelně, což vyžaduje monitorování systému po určitý čas aby se vysledovali. Hledejte napěťové přechodové jevy, když vám napájecí zdroje opakovaně vypadávají nebo když se počítače samovolně resetují. 14-3

66 Fluke 434/435 Uživatelský návod 14-4

67 Kapitola 15 Zapínací (náběhové) proudy Úvod Fluke 434/435 dokáže zachytit zapínací proudy. Zapínací proudy jsou nárazové proudy, které vznikají při připojení velké, nebo malé impedance k síti. Normálně se proud po nějakém čase ustálí, jakmile zátěž dosáhne běžných pracovních podmínek. Startovací proud v indukčních motorech může být např. až desetinásobek běžného pracovního proudu. Zapnutí je jednorázový režim, který zaznamenává proudové a napěťové Trendy od okamžiku, kdy nastala proudová událost (triger). Tato událost nastane, jakmile průběh proudové křivky překročí nastavitelné limity. Zobrazování je vytvářeno od pravé části obrazovky. Předspouštěcí informace vám umožní vidět to co se stalo v době před zapnutím. Zobrazení Trendu Zapnutí Vstup do obrazovky Trendu Zapnutí: MENU 15-1

68 Fluke 434/435 Uživatelský návod ENTER F3 Použitím šipkových kláves v menu Start nastavíte limity trigeru: předpokládaný čas zapnutí, jmenovitý proud, prahové hodnoty a hysterezi. Maximální proud určuje vertikální měřítko okna zobrazení proudu. Prahová hodnota je úroveň proudu, která spustí záznam trendu. Čas zapnutí je čas mezi spuštěním (triger) záznamu a dobou kdy proud dosáhne hodnoty indikované hysterezí a je vyznačen mezi dvěmi vertikálními značkami v zobrazení trendu. Záhlaví obrazovky ukazuje efektivní hodnoty všech rms měřených veličin po dobu zapnutí. Je-li zapnut Kurzor, pak se zobrazují měřené rms hodnoty v místě Kurzoru. DURATION AMPLITUDE WINDOW THRESHOLD (=TRIGGER) } HYSTERESIS pretrigger inrush time t 35 s A rms during inrush A A Obr Zapínací charakteristiky a souvislosti se startovacím menu 15-2

69 Zapínací (náběhové) proudy Tipy a nápady15 Použitím Kurzoru a Zoomu lze zjišťovat detaily zaznamenaných Trendů. Výběr kanálů pro zobrazení lze provést šipkovými klávesami nahoru/dolů. Stiskem F1 přiřadíte tyto klávesy. Přes klávesu SETUP a funkcí F3 FUNCTION PREF můžete nastavit standardní hodnoty triger limitů (očekávaný zapínací čas, maximální proud, jmenovitý proud,práh, hysterezi) a Offsetu a Spanu (rozpětí) zobrazení Trendu. Podrobnější informace naleznete v kapitole 20 Preference funkcí. Dostupná funkční tlačítka: F1 Přiřazení šipkových kláves nahoru/dolů výběru souboru Trendů k zobrazení. F2 F3 F5 Zapnutí/Vypnutí Kurzoru. Přiřazení šipkových kláves ovládání Kurzoru a Zoomu. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Tipy a nápady Můžete kontrolovat špičkové proudy a jejich trvání. Využijte Kurzor pro odečty přechodných okamžitých hodnot. Můžete kontrolovat pojistky, jističe a vedení v el. rozvodném systému zda vydrží zapínací proud po dobu jeho trvání. Lze také zkontrolovat zda fázová napětí zůstanou dostatečně stabilní. Vysoké špičkové proudy mohou způsobit neočekávané vybavení jističů. Měření zapínacího proudu může pomoci stanovit vybavovací úrovně. Protože analyzátor současně zachycuje Trendy zapínacího proudu i napětí můžete využít tato měření pro kontrolu stability napětí při připojování velkých zátěží do sítě. 15-3

70 Fluke 434/435 Uživatelský návod 15-4

71 Kapitola 16 Signály v rozvodné síti Úvod Funkce Signály v rozvodné síti je standardně k dispozici u Fluke 435. U přístroje Fluke 434 se dodává jako volitelná možnost. Energetické rozvodné systémy se často užívají i k přenášení řídících signálů k dálkovému zapínání/vypínání přístrojů a zařízení (známé jako Hromadné Dálkové Ovládání HDO). Tyto řídící signály mají frekvenci, která je vyšší než normální 50 až 60 Hz síťová frekvence a dosahují až kolem 3 khz. Amplitudu mají podstatně nižší než je síťového jmenovitého napětí. Tyto řídící signály se objevují pouze v okamžicích, kdy je požadováno dálkové ovládání zařízení. V režimu Signály v rozvodné síti dokáže Fluke 435 zachytit výskyt (úroveň signálu) řídících signálů o dvou různých frekvencích. Frekvenční rozsah je 70,0 3000,0 Hz pro 60Hz systémy a 60,0 2500,0 Hz pro 50 Hz systémy. Funkce Signály v rozvodné síti je přístupná přes menu Start a volbu obou frekvencí, a pro každou frekvenci minimální spouštěcí (triger) napětí a prahovou úroveň (hystereze). Spouštěcí napětí a práh jsou nastavitelné jako procento jmenovitého napětí sítě. Čas měření signálů je nastavitelný a je představován značkami na zobrazení Trendu. Tyto značky slouží k optické kontrole délky měření signálů. Délka měření a okamžité nebo časované spuštění jsou volitelné. Výsledky měření jsou prezentovány na obrazovce trendů a v tabulce událostí. Trendy Vstup do obrazovky Trendu Signálů v rozvodné síti: MENU 16-1

72 Fluke 434/435 Uživatelský návod ENTER F3 F5 Stopy se vytvářejí z pravé strany. Hodnoty v záhlaví odpovídají nejaktuálnějším hodnotám vykresleným vpravo. Šipkovými klávesami nahoru/dolů můžete zvolit odečet jako procento jmenovitého síťového napětí nebo jako 3 sekundový napěťový průměr (V3s). Nulový vodič se pro měření signálů v rozvodné síti nepoužívá, ale zobrazuje se pro účely vyhledávání poruch. 16-2

73 Signály v rozvodné síti Tabulka událostí16 Dostupná funkční tlačítka: F1 Přiřazení šipkových kláves nahoru/dolů výběru souboru Trendů a jím příslušným odečtů. F2 F3 F4 F5 Zapnutí/Vypnutí Kurzoru. Přiřazení šipkových kláves ovládání Kurzoru a Zoomu. Přístup do tabulky Událostí. Přepíná mezi HOLD a RUN pro aktualizaci obrazovky. Přepnutí mezi HOLD na RUN vyvolá menu pro okamžitý výběr (NOW) nebo časovaný start (TIMED), což vám umožní definovat start a trvání měření. Kurzor. Je-li kurzor zapnut jsou v záhlaví obrazovky zobrazovány hodnoty Trendu v místě kurzoru. Pohybem kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do plochy obrazovky. Zoom a Kurzor jsou ovládány šipkovými tlačítky, která jsou vysvětlena v kap. 19. Funkce Offset a Span mají auto rozsahy, pro lepší zobrazení většiny případů ale dají se také upravovat. Menu pro úpravy je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF (preference funkcí). Viz kapitola 20 Preference funkcí. Tabulka událostí Vstup do obrazovky Tabulka událostí Signálů v rozvodné síti: F4 Tabulka událostí v normálním režimu ukazuje ty události (V3s nad limitem), které se přihodili během měření. Jsou tam vypsány tyto informace : datum, čas, typ (fáze, signál 1 nebo signál 2), úroveň a délka každé události. V detailním režimu naleznete další dodatečné informace o prahových přechodech. Dostupná funkční tlačítka: F3 Přepínání mezi Normální a Detailní tabulkou událostí. F4 F5 Návrat do dalšího vyššího menu. Přístup do obrazovky Trend. Dva způsoby přístupů do obrazovky Trend jsou vysvětleny níže. 16-3

74 Fluke 434/435 Uživatelský návod Dva způsoby přístupů do Trendu: 1. Můžete použít šipkové klávesy nahoru/dolů pro zvýraznění nějaké události v tabulce. Pro zpřístupnění trendu stiskněte tl. ENTER. Kurzor je zapnut, je uprostřed obrazovky a umístěn na vybrané události. 2. Stiskněte funkční klávesu F5 a prohlédněte si část Trendu zobrazující nejaktuálnější naměřené hodnoty. Kurzor a Zoom se mohou zapnout dle požadavku později. Tipy a nápady. Pro zachycení řídících signálů je podstatné znát předem jejich frekvenci. Můžete si prohlédnout internetové stránky místního dodavatele el. energie a vyhledat informaci na jakých frekvencích jsou řídící signály vysílány do rozvodné sítě ve vaší oblasti. Norma EN ukazuje tzv. Meisterovu_křivku pro povolený třísekundový napěťový průměr V3s jako účinek frekvence. Voltage level in percent , Frequency in khz 100 Obr Meisterova křivka podle normy EN

75 Kapitola 17 Logger - Záznamník Úvod Funkce Logger Záznamník je standardně k dispozici u Fluke 435. U přístroje Fluke 434 se dodává jako volitelná možnost. Záznamník Vám umožňuje ukládat četné naměřené hodnoty s vysokým rozlišením. Hodnoty se sledují v nastavitelných časových intervalech. Na konci intervalu se uloží min., max., a avg. hodnoty všech odečtů do rozsáhlé paměti a další pozorovací interval začíná. Tento proces se nepřetržitě opakuje po celou dobu trvání sledovaného časového úseku. Analyzer má přednastavenou sadu odměrů, které mohou být použity pro záznam, a které se dají přizpůsobit vašim vlastním odměrovým sadám. Funkci Záznam, můžete spustit z hlavního Menu. To začíná Start menu, které Vám umožní zvolit Avg. (průměrný) čas (0,5 s 2 hod.), odečty, které se mají zaznamenávat, délku záznamu (1hod. Max.) a okamžité nebo časované spuštění záznamu. Menu Start Vstup do obrazovky Záznamník Start menu: MENU 17-1

76 Fluke 434/435 Uživatelský návod ENTER Sada odměrových hodnot, které se mají zaznamenávat se zvolí v menu funkčním tl. F1 SETUP READINGS. Šipkovými klávesami můžete vybrat pět sad předdefinovaných odměrových hodnot (Default 1 5) a dvě sady uživatelem definovaných hodnot (User 1,2). Tabulka 17-1 Vám ukazuje přehled odměrových hodnot dostupných v Default 1 5. Tabulka také ukazuje výčet hodnot dostupných pro zaznamenávání. Jakmile jste připraveni stiskněte tl. F5 OK. Další menu Vám nabídne možnost změnit hodnoty odměrů a je vysvětleno níže. Nechcete-li změnit odměry, stiskněte funkční tl. F5 OK pro návrat do START menu. Menu změny výběru je na obrázku 17-1, má tři sloupce a používá se ke změně sady odměrových hodnot, které se mají zaznamenávat. Obr Menu změn výběru K navigaci v menu se používají šipkové klávesy. Zvolený sloupec obsahuje odměry použité pro záznam. Ve sloupci Category můžete provést hlavní výběr (např. Volty). V závislosti na tomto výběru se zobrazí určitý počet odměrových hodnot ve sloupci Reading (např. Vfund = základní napětí). Hodnoty, které jsou již vybrány mají před sebou značku. Šipkovými klávesami můžete zvýraznit určitou hodnotu. Funkčním tl. F3 ADD můžete přidávat zvýrazněné hodnoty do slupce Selected, aby byly použity k záznamu. Obr ukazuje situaci, kdy Vfund bylo zvoleno šipkovou klávesou. Obr ukazuje, že Vfund bylo přidáno do sloupce Selected a dostupné pro záznam. Obr Vfund bylo zvoleno 17-2

77 Logger - Záznamník Menu Start17 Obr Vfund dostupné pro záznam Odstranění vybrané odměrové hodnoty: Použijte šipkové klávesy ke zvýraznění hodnoty, kterou chcete odstranit ze sloupce Selected. Stiskněte funkční tl. F4 REMOVE k odstranění hodnoty. Můžete i zvýraznit hodnotu ve sloupci Selected a posunout ji výše pomocí funkčního tl. F3 MOVE. Tato hodnota se pak objeví ve vyšší úrovni obrazovky Trend a Měřič s měřenými hodnotami. Poté co jste ukončili výběr odměrných hodnot k záznamu, můžete spustit záznam stlačením funkčního tl. F5 OK. Můžete si i tento vybraný soubor uložit pro pozdější použití v budoucnosti, což se provede v menu, kde určíte jméno pro tento soubor pomocí šipkových kláves. Můžete později i změnit jméno šablony záznamového souboru pomocí šipkových kláves v menu pod funkčním tl. F2 CHANGE NAME (změnit jméno). Paměť záznamových hodnot lze také vymazat přes menu Confirm pod funkčním tl. F2 MEMORY CLEAR (vymazat paměť). Stiskněte funkční tl. F5 START pro spuštění záznamu. 17-3

78 Fluke 434/435 Uživatelský návod Tabulka Přehled odměrných hodnot dostupných v Default Default 1 Default 2 Default 3 Default 4 Default 5 Volty Volty & Ampéry Volty & Ampéry & Výkon Volty & Ampéry & Výkon & Harm. Hodnoty Monitoru V rms V rms V rms V rms V rms V pk V pk V pk V pk A rms CF Volt CF Volt CF Volt CF Volt THD V ½ cycle V ½ cycle V ½ cycle V ½ cycle DC... H25 Frekvence A rms A rms A rms Plt A pk A pk A pk V ½ cycle CF Amp CF Amp CF Amp A ½ cycle A ½ cycle A ½ cycle A ½ cycle Unbal (%) Frekvence Watt Watt V3s signal 1 VA VA V3s signal 2 VAR VAR Frekvence 10s PF DPF/cos ϕ Frekvence PF DPF/cos ϕ Frekvence V DC... H25 A DC... H25 W DC... H25 K-factor A Frequency V THD A THD W THD Plt Pst Unbal (%) 17-4

79 Logger - Záznamník Trendy17 Dostupná funkční tlačítka: F1 Přístup do menu výběru odměrných hodnot. F2 F3 F5 Přístup do menu k určení jména souboru dat pro záznam. Přístup do menu k vymazání paměti vyhrazené pro zaznamenávaná data. Spuštění záznamu a přístup do obrazovky Trend záznamu. Trendy Vstup do obrazovky Trend Záznamníku: F5 Během záznamu jsou nahrávány všechny odměrové hodnoty, ale nejsou zobrazovány všechny současně. Stisknutím funkční klávesy F1 přiřadíte šipkové klávesy nahoru/dolů výběru dalšího souboru odměrových hodnot. Stopy se vytvářejí z pravé strany. Hodnoty v záhlaví odpovídají nejaktuálnějším hodnotám vykresleným vpravo. Dostupná funkční tlačítka: F1 Přiřazení šipkových kláves nahoru/dolů výběru souboru Trendů k zobrazení. Zvolený soubor se ukáže v záhlaví. F2 F3 F4 F5 Přístup k podmenu pro ovládání Kurzoru a Zoomu. Přístup do obrazovky Měřič, která zobrazuje okamžité hodnoty všech zaznamenávaných odměrových hodnot. Přístup do tabulky Událostí. Přístup do menu k zastavení záznamu, nebo kontrole zbývajícího místa v paměti a spuštění pokračování záznamu. Kurzor. Je-li kurzor zapnut jsou v záhlaví obrazovky zobrazovány hodnoty Trendu v místě kurzoru.pohybem kurzoru mimo levou nebo pravou část obrazovky dostanete dalších šest obrazovek do zobrazovací části. Kurzor je aktivní pouze v režimu Hold. Zoom. Umožní zvětšit nebo zmenšit zobrazení vertikálně nebo horizontálně pro zobrazení detailů nebo celého grafu do plochy obrazovky. Hodnoty trendu min., max., a avg. jsou zobrazeny v záhlaví obrazovky je-li vertikální zoom rozšířen do jedné stopy 17-5

80 Fluke 434/435 Uživatelský návod v ploše prohlížení. Zoom a Kurzor jsou ovládány šipkovými tlačítky, která jsou vysvětlena v kap. 19. Funkce Offset a Span mají auto rozsahy, pro lepší zobrazení většiny případů ale dají se také upravovat. Menu pro úpravy je dostupné přes tl. SETUP a funkční tl. F3 FUNCTION PREF (preference funkcí). Viz kapitola 20 Preference funkcí Obrazovka Měřič Vstup do obrazovky Měřič Záznamníku: F3 Tato obrazovka zobrazuje všechny aktuální odměrové hodnoty záznamové funkce. Použijte šipkové klávesy nahoru/dolů k pohybu v obrazovce Měřič. Dostupná funkční tlačítka: F1 Přiřazení šipkových kláves nahoru/dolů k pohybu obrazovkou Měřič nahoru/dolů. F3 F4 F5 Návrat do obrazovky Trend. Přístup do tabulky Událostí. Přístup do menu k zastavení záznamu, nebo kontrole zbývajícího místa v paměti a spuštění pokračování záznamu. Události Vstup do obrazovky Tabulka Událostí Záznamníku: F3 Tabulka událostí vypisuje všechny prahové přechody fázových napětí. Můžete použít prahové úrovně podle mezinárodních standardů nebo uživatelsky definované. Do nastavení prahových úrovní se dostanete přes SETUP klávesu a Limits. Podrobnější informace naleznete v kapitole 20 Nastavení limitů. 17-6

81 Logger - Záznamník Události17 V normálním režimu se udávají tyto hlavní charakteristiky událostí: čas spuštění, doba trvání a velikost napětí. Funkce Detail ukáže podrobnosti prahových přechodů na fázi. V tabulkách jsou použity následující značku a symboly: Zkratky Popis Symbol Popis CHG Rychlá změna napětí Náběžná hrana napětí DIP Pokles napětí Sestupná hrana napětí INT Přerušení napětí Změna nahoru SWL Napěťový překmit Změna dolů Dostupná funkční tlačítka: F3 Přepínání mezi NORMÁLNÍ a DETAILNÍ tabulkou událostí. F4 F5 Návrat do obrazovky Měřič. Návrat obrazovky Trend. 17-7

82 Fluke 434/435 Uživatelský návod 17-8

83 Kapitola 18 Monitorování kvality Úvod Monitorování kvality el. energie neboli Systémový Monitor zobrazuje obrazovku Bar(sloupcový) graf. Tato obrazovka ukazuje zda důležité parametry kvality el. energie splňují požadavky. Tyto parametry jsou: 1. Efektivní hodnoty (RMS) napětí 2. Harmonické 3. Flicker 4. Poklesy/přerušení/rychlé změny napětí/překmity (DIRS = PPRznP) 5. Nevyvážení/Frekvence/Signály v rozvodné síti Tuto obrazovku a její vlastnosti vidíte na obrázku

84 Fluke 434/435 Uživatelský návod A / L1 B / L2 C / L3 A / L1 B / L2 PER PHASE C / L3 A / L1 B / L2 C / L3 DIPS INTERRUPTIONS RAPID VOLTAGE CHANGES SWEELS UNBALANCE FREQUENCY MAINS SIGNALING ALL PHASES Obr Hlavní obrazovka Monitoru kvality Délka sloupce se zvyšuje s rostoucí odchylkou od jmenovité hodnoty jeho příslušného parametru. Barva sloupce přejde ze zelené do červené překročí-li tato odchylka toleranční pole. Použitím šipkových kláves vpravo/vlevo lze přesouvat kurzor na jednotlivé sloupce a jejich měřené údaje jsou pak zobrazována v záhlaví obrazovky. Monitorování kvality je obvykle prováděno po dlouhou dobu. Tato funkce je přístupná přes klávesu MONITOR a startovací menu pro určení okamžitého nebo časovaného spuštění měření. Minimální doba trvání měření je 2 hodiny. Obvyklá doba je pak jeden týden. Parametry kvality jako je TRMS napětí, harmonické a flicker mají sloupec pro každou fázi samostatně. Jsou zobrazeny postupně od leva doprava A (L 1 ), B (L 2 ) a C (L 3 ). Parametry kvality RMS napětí, Harmonické a Flicker mají sloupec grafu pro každou fázi. Zleva doprava tyto tři slupce odpovídají fázím A(L1), B(L2) a C(L3). Parametry Poklesy (DIPS), Přerušení (Interuptions), Rychlé změny napětí, Překmity (Swells), Nevyvážení a frekvence mají vždy jeden sloupec pro daný parametr, který představuje výsledek ze všech tří fází. Pro signály v rozvodné síti je zde jeden sloupec v Hlavní obrazovce, který představuje výsledek ze všech tří fází a z frekvence 1 i 2. Samostatné sloupce na jednotlivé fáze a frekvence 1 a 2 jsou přístupné z podmenu přes funkční tl. F5. Většina ze sloupcových grafů má širokou základnu, která ukazuje s časem související stavitelné limity (např. 95% času v limitu) a úzké záhlaví, které ukazuje pevný 100% 18-2

85 Monitorování kvality Úvod18 limit. Je-li jeden z obou limitů porušen, tak se barva příslušného slupce změní ze zelené na červenou. Tečkované horizontální čáry na displeji označují 100% limit i stavitelný limit. Význam sloupcových grafů se širokou základnou a úzkým záhlavím je vysvětlen níže. Pomocí příkladu je toto vysvětleno na RMS napětí. Toto napětí má, řekněme, jmenovitou hodnotu 120V s tolerancí +/ 15% (toleranční rozpětí od 102 V až 138V). Okamžité RMS napětí je analyzátorem nepřetržitě monitorováno. Ten vypočítává průměr z odměřených hodnot z 10ti minutového sledovaného časového úseku. Tyto 10ti minutové průměry se porovnávají s tolerančním rozpětím (v tomto případě V). Limit 100% znamená, že tyto 10ti minutové průměry musí být vždy (tj. 100% času nebo se 100% pravděpodobností) daném toleranční rozpětí. Barva sloupcového grafu zčervená překročí-li 10ti minutový průměr toto toleranční rozpětí. Stavitelný limit např. na 95% (tj. 95% pravděpodobnost) znamená že 95% z 10ti minutových průměrů musí být v toleranci. Tento 95% limit není tak přísný než 100% limit. Tudíž odpovídající toleranční rozpětí je obvykle užší. Pro 120V v tomto příkladě např. může být +/- 10% (toleranční rozpětí mezi V). Sloupce pro poklesy/přerušení/rychlé změny napětí/překmity jsou úzké a označují počet porušení limitů, která se udála během sledovaného časového úseku. Dovolený početní limit porušení je stavitelný (např. na 20 poklesů/týden). Barva sloupce zčervená, je-li tento početní limit porušen. Pro parametry můžete použít předdefinované limity nebo si nadefinovat vlastní. Příklad předdefinovaných limitů je sada limitů podle normy EN Muže být zvoleno maximálně 6 sad limitů. Dvě sady definované výrobcem, dvě sady definovatelné pouze administrátorem přes program FlukeView SW43W a dvě sady můžete nadefinovat přímo na analyzátoru. Výběr a definice limitů jsou přístupné přes klávesu SETUP a výběr funkce limits a poté funkčním tl. F3 zvolíme režim editace EDIT. 18-3

86 Fluke 434/435 Uživatelský návod Tabulka níže, uvádí přehled aspektů monitorování kvality: Parametr Dostupné sloupce grafu Limity Interval průměrování V rms 3, jeden pro každou fázi Pravděpodobnost 100 % : horní a dolní limit Pravděpodobnost x %: horní a dolní limit Harmonické 3, jeden pro každou fázi Pravděpodobnost 100 % : horní limit 10 minut 10 minut Pravděpodobnost x %: horní limit Flicker 3, jeden pro každou fázi Pravděpodobnost 100 % : horní limit Pravděpodobnost x %: horní limit 2 hodiny Poklesy/Přerušení/Rychlé změny/překmity 4, jeden pro každý parametr převedený ze 3 fází Dovoluje mnoho událostí za týden Založeno na ½ cyklu rms Nevyvážení 1, převedený ze všech 3 fází Pravděpodobnost 100 % : horní limit Pravděpodobnost x %: horní limit 10 minut Frekvence 1, převedený ze 3 fází Měřen na referenčním napětí vstupu A/L1 * Pravděpodobnost 100 %: horní a dolní limit Pravděpodobnost x %: horní a dolní limit 10 sekund Signály v rozvodné síti 6, jeden pro každou fázi, pro frekv. 1 a frekv. 2 * Pravděpodobnost 100 % horní limit : neudává se 3 sec. rms Pravděpodobnost x %: horní limit: stavitelný Hlavní obrazovka kvality el. energie Vstup do Hlavní obrazovky Kvality el. energie: MONITOR 18-4

87 Monitorování kvality Tabulka událostí18 F5 Funkce monitorování kvality je přístupná přes klávesu MONITOR a menu pro okamžitý nebo časovaný start měření. Šipkovými klávesami vpravo/vlevo můžete pohybovat Kurzorem po jednotlivých sloupcích grafu. Měřené údaje pro daný sloupec jsou zobrazována v záhlaví obrazovky. Detailní naměřené údaje jsou přístupné funkcemi: F1 Efektivní napětí: tabulka událostí, trendy. F2 F3 F4 F5 Harmonické: sloupcové grafy, tabulka událostí, trendy. Flicker: tabulka událostí, trendy. Poklesy, Přerušení, Rychlé změny napětí a Překmity: tabulka událostí, trendy. Nevyvážení, Frekvence a Signály v rozvodné síti: tabulka událostí, trendy, sloupcové grafy pro Signály v rozvodné síti frekvence/fáze. Měření údajů dostupných pod funkčními tlačítky je vysvětleno v následující části. Údaje jsou předkládány ve formátech tabulky událostí, zobrazení trendu a obrazovky sloupcových grafů. Tabulka událostí Obr Tabulka událostí Tato tabulka na obr ukazuje souhrn událostí, které nastaly během času měření a zahrnuje datum/čas začátku, fázi a trvání události. Množství dat v tabulce může být zvoleno klávesami F2 a F3: Selected nabízí tabulku s událostmi jak bylo zvoleno: Pouze napětí V rms, Harmonické, Flicker, Poklesy, Přerušení, Rychlé změny napětí, Překmity nebo Nevyvážení/Frekvenci. All nabízí tabulku se všemi událostmi. To umožní vidět příčinu a účinek událostí. 18-5

88 Fluke 434/435 Uživatelský návod Normal vypisuje seznam hlavních charakteristik událostí: Start datum/čas, trvání, typ události a velikost. Detail předkládá informace o prahových přechodech pro každou fázi události. Jsou použity následující zkratky a symboly: Zkratka Význam Symbol Význam CHG Rychlé změny napětí Horní hodnota ze 100 % limitu byla překročena DIP Pokles napětí Dolní hodnota ze 100 % limitu byla překročena INT Přerušení napětí Horní hodnota z x % limitu byla překročena SWL Překmit napětí Dolní hodnota z x % limitu byla překročena Hx Počet harmonických, které překročili limit Událost nevyvážení Změna nahoru Změna dolů Dostupná funkční tlačítka: F2 Přepínání mezi Vybranými událostmi nebo Všechny událostmi. F3 F4 F5 Přepínání mezi Vybranými událostmi nebo Všechny událostmi. Vstup do obrazovky Trendů. Dva způsoby vstupu jsou vysvětleny dále. Návrat do dalšího vyššího menu. 18-6

89 Monitorování kvality Zobrazení Trendů18 Dva způsoby vstupu do Trendů: 1. Použitím šipkových kláves nahoru/dolů zvýrazníte událost v tabulce. Ke vstupu do Trendů stiskněte ENTER klávesu. Kurzor je zapnutý a je uprostřed tabulky na vybrané události. Zoom je nastaven na Stiskněte funkční tl. F4 pro zobrazení části Trendu s nejposlednějšími měřenými hodnotami. Kurzor a Zoom se mohou zapnout dle požadavku později. Měření specifických vlastností: V rms událost: událost je zaznamenána pokaždé, když 10 minutová efektivní agregovaná RMS hodnota překročí svůj limit. Harmonické události: událost je zaznamenána pokaždé, když 10 minutová agregovaná harmonická nebo THD překročí svůj limit. Události Flickeru: událost je zaznamenána pokaždé, když Plt (dlouhodobé namáhání) překročí svůj limit. Události Poklesů/Přerušení/Rychlých změn/překmitů: událost je zaznamenána pokaždé, když jedna z hodnot překročí svůj limit. Události Nevyvážení/Frekvence: událost je zaznamenána pokaždé, když 10 minutová efektivní (RMS) agregovaná hodnota překročí svůj limit. Zobrazení Trendů Obr Zobrazení Trendů Obrazovka Trendů ukazuje změny měřených hodnot v čase. Pomocí Kurzoru a Zoomu lze zobrazit detaily. Kurzor a Zoom jsou ovládány šipkovými klávesami a vysvětleny v kapitole 19. Dostupná funkční tlačítka: F1 Přiřadí šipkové klávesy nahoru/dolů výběru sad Trendů pro zobrazení. Vybraná sada je zobrazena v záhlaví obrazovky. F2 F3 F5 Zapnutí/Vypnutí Kurzoru. Přiřazení šipkových kláves ovládání Kurzoru a Zoomu. Návrat do tabulky událostí. 18-7

90 Fluke 434/435 Uživatelský návod Obrazovka sloupcových grafů Obr Obrazovka sloupcových grafů Základní monitor zobrazuje nejhorší harmonickou pro každou ze tří fází. Funkcí F2 lze vyvolat obrazovku se sloupcovými grafy, která zobrazí procento času, který každá fáze byla v limitech: až do řádu 25. harmonické a THD (celkové harmonické zkreslení). Každý sloupec má širokou základnu (představující nastavený limit např. 95%) a užší záhlaví (představující limit 100%). Sloupce grafu se mění ze zelené do červené jsou limity pro dané harmonické překročeny. Kurzor: šipkovými tlačítky vpravo/vlevo můžete najet Kurzorem na kterýkoliv sloupec grafu a měřené údaje tohoto sloupce se zobrazí v záhlaví obrazovky. Dostupná funkční tlačítka: F1 Volba sloupců grafu jednotlivých fází A (L1), B (L2), nebo C (L3). F2 F4 F5 Vstup do tabulky událostí. Vstup do obrazovky Trendů. Návrat do hlavního menu. 18-8

91 Kapitola 19 Kurzory a Zoom Úvod Tato kapitola popisuje použití Kurzoru a funkce Zoom pro hledání a zobrazení detailů na zobrazeném průběhu, trendu a sloupcových grafech. Kurzor a Zoom se do určité míry vzájemně ovlivňují a obě funkce se ovládají šipkovými klávesami. Kurzor je vertikální linka, která se může umístit na bod na průběhu, trendu nebo sloupci grafu. Měřené hodnoty v tomto místě se zobrazí v záhlaví obrazovky. Zoom Vám umožňuje roztahovat a smršťovat graf pro získání lepšího náhledu na detaily. Horizontální Zoom je k dispozici pro Průběh a Trend. Kurzory na obrazovce Průběhu Pro názorný příklad použijeme zobrazení Osciloskopického průběhu. Ovládání Kurzoru a Zoomu pro obrazovku Přechodových jevů je stejné. Obrázek 19-1 ukazuje zobrazení Osciloskopického průběhu s vypnutým Kurzorem i Zoomem. Hlavička obrazovky ukazuje efektivní (RMS) hodnoty zobrazených průběhů. Obr Zobrazení průběhu, bez kurzoru Obr Zobrazení průběhu, kurzor zapnut 19-1
