ZAHRADNÍ ALTÁN model 10 x 10

Transkript

1 Verze Návod na montáž a údržbu ZAHRADNÍ ALTÁN model 10 x 10 (vnější rozměry 3,0 x 3,0 x 2,6m) Před stavbou si přečtěte až do konce tento montážní návod - 0 -

2 Verze Důležité: Na altán není nutné k datu (podle novely stavebního zákona 350/2012 Sb.) žádné stavební ani jiné povolení. Nicméně doporučujeme si ověřit, jestli je stavba altánu v souladu s místními předpisy s ohledem na práva majitelů nebo uživatelů sousedních pozemků. Jde o stavbu pevně ukotvenou k zemi. Před stavbou zahradního altánu si pečlivě přečtěte až do konce montážní návod. Ujistěte se, že balení obsahuje všechny díly, k tomuto úkonu použijte seznam dílů, který je součástí tohoto návodu. Pokud některá z částí altánu chybí, v žádném případě altán nestavte a kontaktujte svého dodavatele (na případná poškození nekompletního altánu jakýmkoliv počasím se nevztahuje záruka). S rozmyslem volte umístění altánu - altán by měl být umístěn v závětří, v žádném případě ho nestavte ho na otevřeném prostoru, kde hrozí poryvy větru. Přesně dodržujte jednotlivé kroky během montáže. Šrouby příliš neutahujte, dokud nenamontujete polykarbonátové desky. Návod uchovejte pro budoucí použití. DŮLEŽITÉ altán musí být postaven na absolutní rovině a boční stěny musí svírat přesně pravý úhel (90 o ). Jedině tak lze garantovat stabilitu celé konstrukce. DŮLEŽITÉ - altán musí být vždy pevně připevněn k zemi (např. k betonové podlaze) pomocí přiložených šroubů a hmoždinek nebo do ocelových kotev (nejsou obsahem balení)!! Přiložené kolíky B15 nepoužívejte jsou určeny pro jiné země. Bezpečnostní upozornění: Doporučujeme používat rukavice po celou dobu montáže, při montáži také vždy používejte vhodnou obuv a ochranné brýle. Dodržujte zásady bezpečnosti práce. Montáž neprovádějte za větrného počasí, v dešti ani za bouřky. Nestavte altán, pokud jste unavení nebo pod vlivem alkoholu, drog nebo jiných návykových látek. Nedotýkejte se hliníkovými profily drátů vysokého napětí. Ujistěte se, že v zemi pod altánem nevedou žádné kabely nebo potrubí. Zabraňte dětem a zvířatům v přístupu na místo montáže - hrozí nebezpečí jejich poranění. Neopírejte se o stěny altánu, dokud není altán zcela sestavený. Pokud používáte štafle nebo elektrické nářadí, dodržujte bezpečnosti rady výrobce. V altánu neskladujte horký gril, hořící lampy a další podobné věci. V altánu nerozdělávejte oheň. Obecné rady: Jedná se o relativně složitou stavebnici, proto si na montáž rezervujte nejméně 1 celý den. Altán montujte ideálně ve 3 lidech. Altán montujte na místě, kde máte dostatek volného prostoru, předem si připravte vhodné ukotvení k zemi (betonovou podlahu nebo 4 ocelové pergolové kotvy do země). Jednotlivé díly by měly rozmístěny tak, aby byly při montáži tzv. po ruce. Drobnější díly mějte uložené v misce, abyste je neztratili. DOPORUČUJEME IHNED PO STAVBĚ ALTÁN ZAHRNOUT DO POJISTKY VAŠÍ NEMOVITOSTI Veškerá poškození altánu vzniklá v důsledku událostí hodnocených podle definice pojistných událostí (např. extrémní krupobití, vichřice nárazy větru, povodeň, záplava, sníh, apod.) nejsou předmětem záruky a nelze je reklamovat. Definice pojistné události vychází z pojistných podmínek českých pojišťoven

3 Verze Nářadí a nástroje Ochranné pomůcky: 1. Helma 2. Rukavice 3. Bunda s dlouhým rukávem 4. Ochranné brýle 5. Lékárnička Měření: 1. Pásmo 2. Úhelník 3. Vodováha Nářadí: 1. Štafle pro výšku 1,5 m 2. Klíč 10 mm 3. Klíč 14 mm 4. Klíč na šestihrannou matku 5 mm (2 ks) 5. Elektrický šroubovák 6. Dřevěná palička 7. Tužka 8. Silikon čirý neutrální kompatibilní s polykarbonátem 9. Nůž 10. Ruční šroubovák Další upozornění: 1. K montáži jsou potřeba 3 osoby. První osoba měří, značí a kontroluje rozměry, druhá osoba je zodpovědná za montáž a třetí osoba asistuje při montáží a zajišťuje bezpečnost. 2. Dodržujte bezpečnostní pokyny při používání elektrického nářadí. 3. Buďte opatrní při používání nářadí jako je např. kladivo. 4. Pokud při montáži používáte elektrické nářadí, oblékněte si bundu s dlouhým rukávem, rukavice, helmu a ochranné brýle. 5. Pokud montujete něco ve výšce, dávejte pozor, aby vám např. šroubek nebo matička nespadly do oka, mohlo by to způsobit vážné zranění. 6. Nešplhejte nebo se neopírejte o nedostavěný altán. 7. Pokud se při montáži poraníte, ihned k ošetření použijte lékárničku, v případě vážnějšího úrazu ihned navštivte zdravotnické zařízení. 8. Pokud necháte stavbu z jakéhokoliv důvodu částečně rozestavěnou, může dojít vlivem větru k jejímu vážnému poškození. Je vaší zodpovědností, abyste altán bezpečně dokončili s ohledem na povětrnostní podmínky ve vaší oblasti

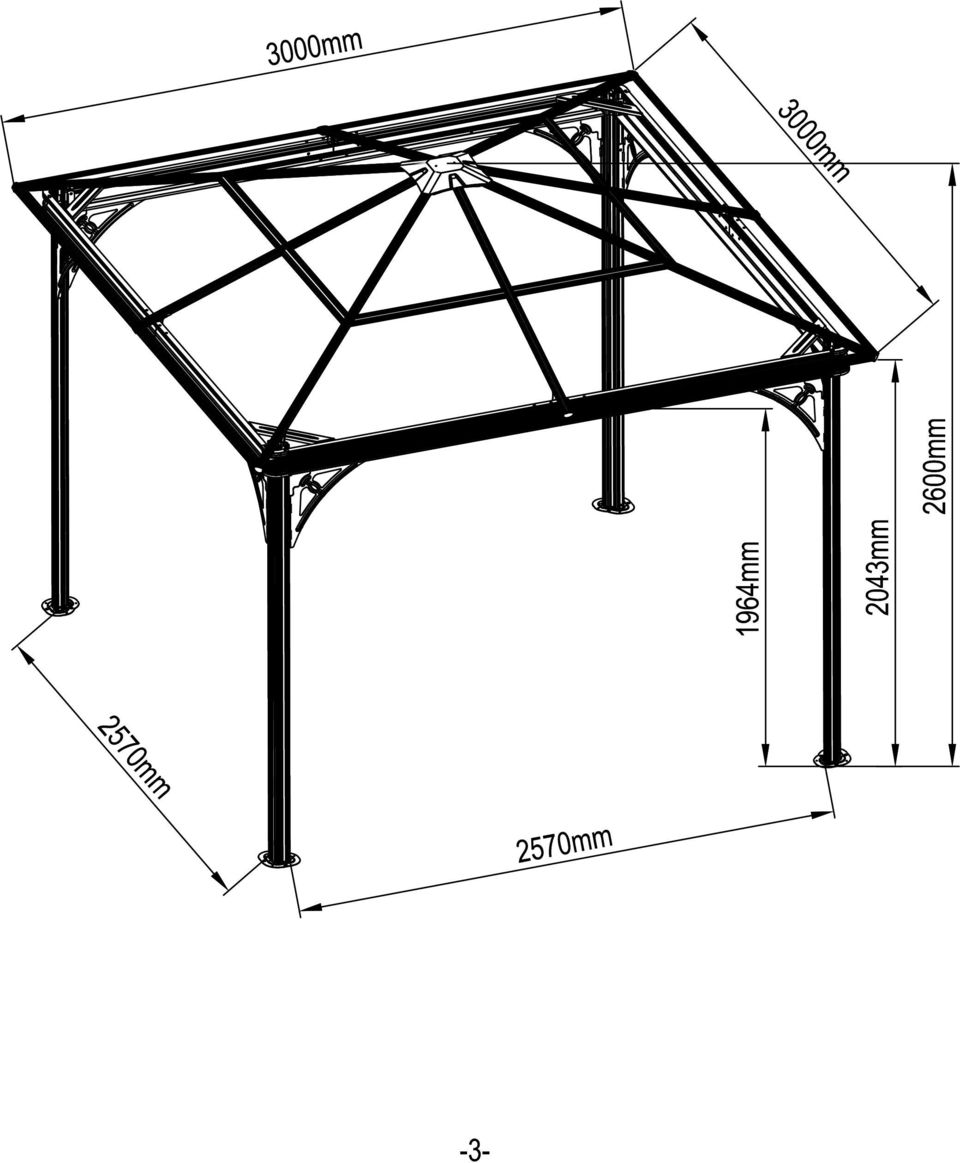

4 ROZMĚRY ALTÁNU Před začátkem montáže si ověřte, že jste pro altán vybrali to správné místo viz doporučení na začátku montážního návodu. Pro stavbu je ideální takové místo, které je rovné a dvakrát větší než jsou rozměry altánu.

5 OBSAH BALENÍ

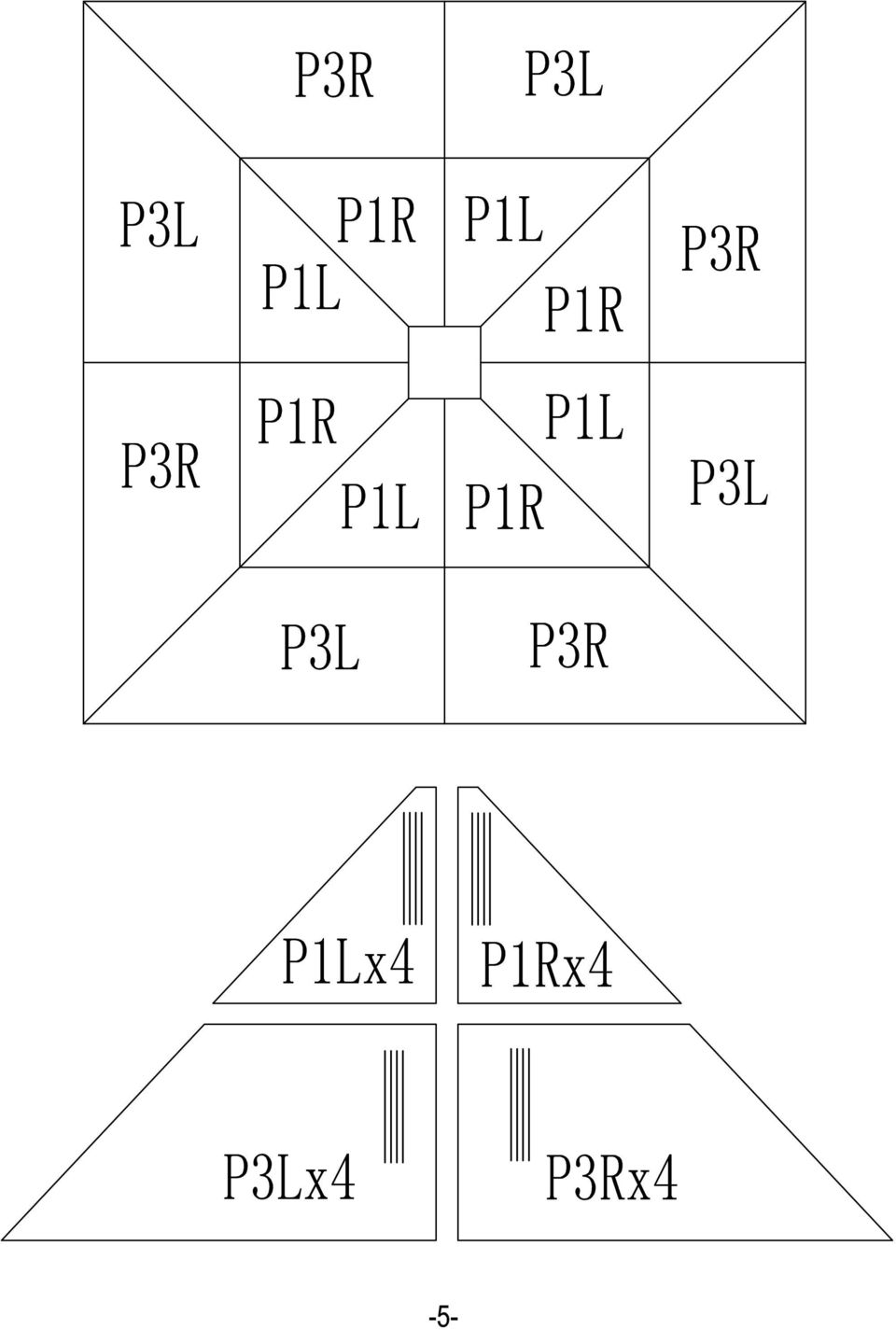

6 SCHÉMA POKLÁDKY POLYKARBONÁTOVÝCH DESEK

7 DŮLEŽITÉ - STRANU S BÍLOU FOLIÍ SMĚŘUJTE KE SLUNCI, JEDNÁ SE O STRANU S UV FILTREM. POKUD DESKY OBRÁTÍTE, TAK ZA NĚKOLIK MĚSÍCŮ POPRASKAJÍ. SLUNCE Montáž šroubu s válcovou hlavou: Umístěte šestihrannou matku do drážky. Nastavte rukou šroub s válcovou hlavou a pootočte s ním, aby držel na místě. Na šroub navlékněte další díly a zajistěte matkou

8 SCHEMATICKÝ NÁKRES HLINÍKOVÉ KONSTRUKCE ZAHRADNÍHO ALTÁNU VNITŘNÍ STR.

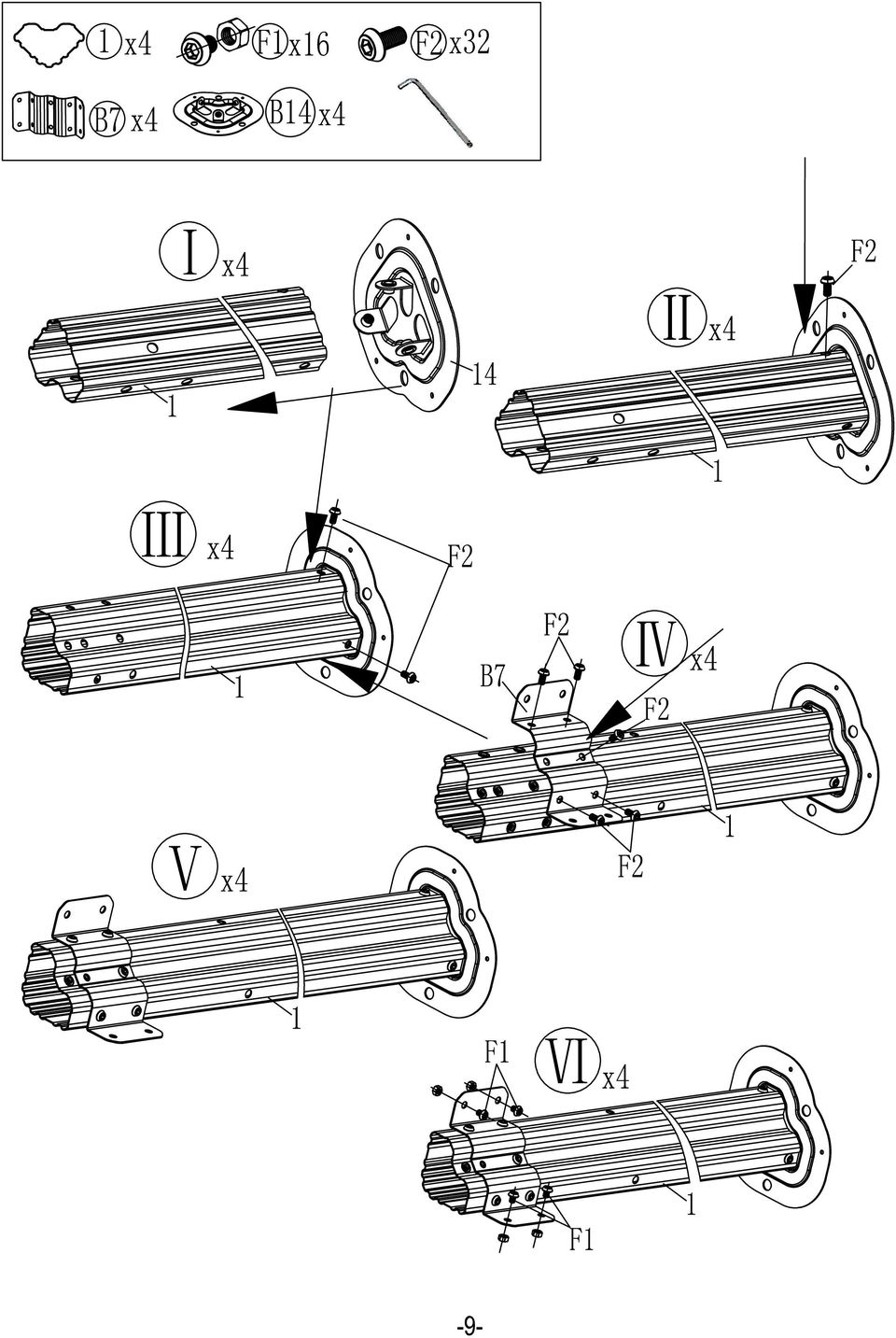

9 SCHEMATICKÝ NÁKRES SPOJOVACÍCH PRVKŮ PŘEDNÍ STR. VNITŘNÍ STR.

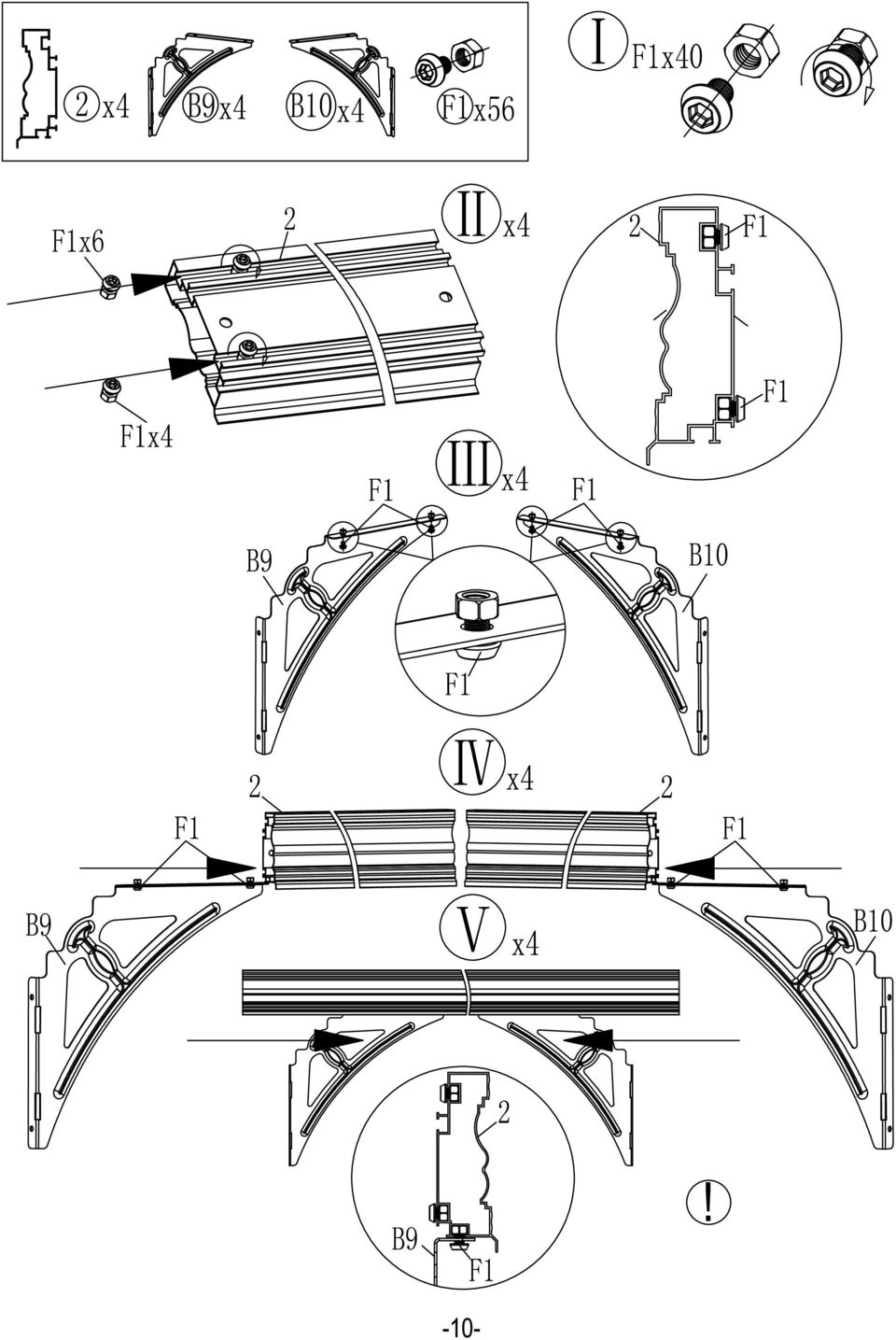

10 ŠROUBY F1 NEUTAHUJTE

11 ZADNÍ STR. PŘEDNÍ STR. VNITŘNÍ STR. VNITŘNÍ STR. VNITŘNÍ STR. VNITŘNÍ STR. VNITŘNÍ STR. PŘEDNÍ STR. ŠROUBY F1 NEUTAHUJTE

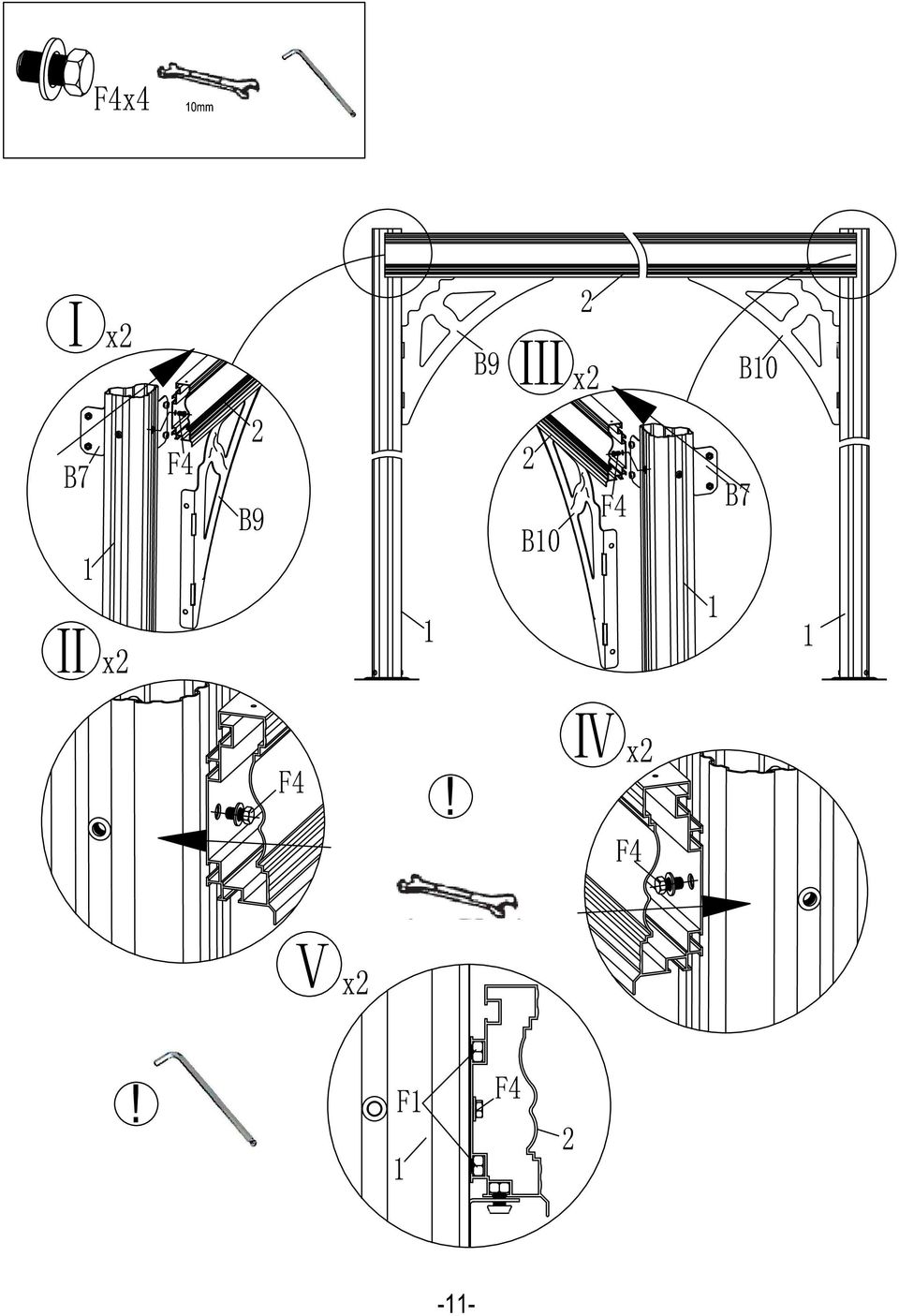

12 PŘEDNÍ STR. PŘEDNÍ STR. PŘEDNÍ STR. ŠROUB F4 UTÁHNĚTE PŘEDNÍ STR. ŠROUB F1 UTÁHNĚTE

13 DÍL 1 MUSÍ BÝT VE VERTIKÁLNÍ POLOZE PŘEDNÍ STR. ŠROUB F4 UTÁHNĚTE PŘEDNÍ STR. PŘEDNÍ STR. ŠROUB F1 UTÁHNĚTE

14 VNITŘNÍ STR. ŠROUBY F1 A F2 UTÁHNĚTE ŠROUBY F1 VLOŽTE PŘED MONTÁŽÍ

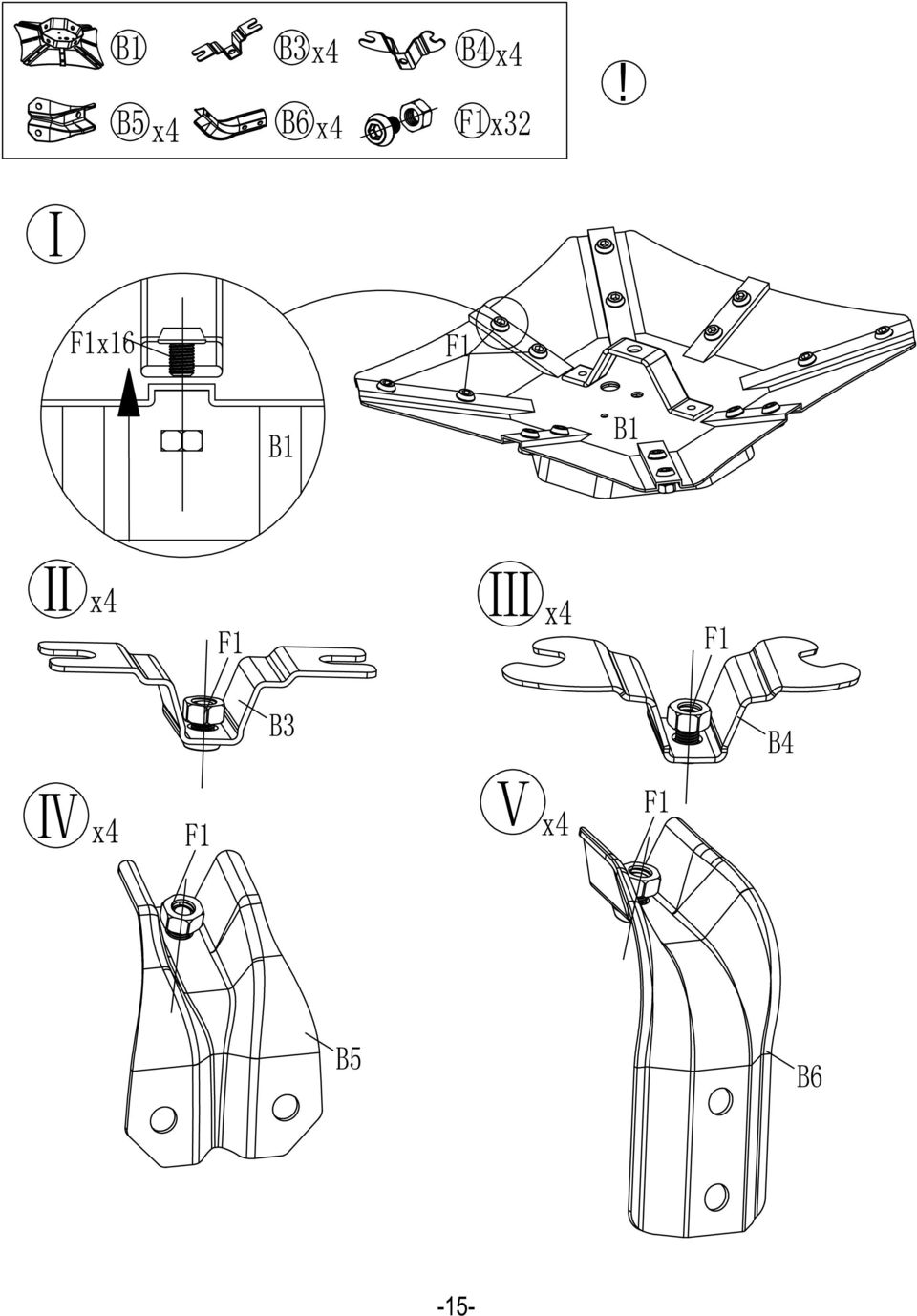

15 DÍLY S6 A 13 JSOU POUŽITY PRO ZÁVĚSY VNITŘNÍ STR.

16 ŠROUB F1 NEUTAHUJTE

17 ŠROUB F1 UTÁHNĚTE

18 ŠROUB F1 NEUTAHUJTE

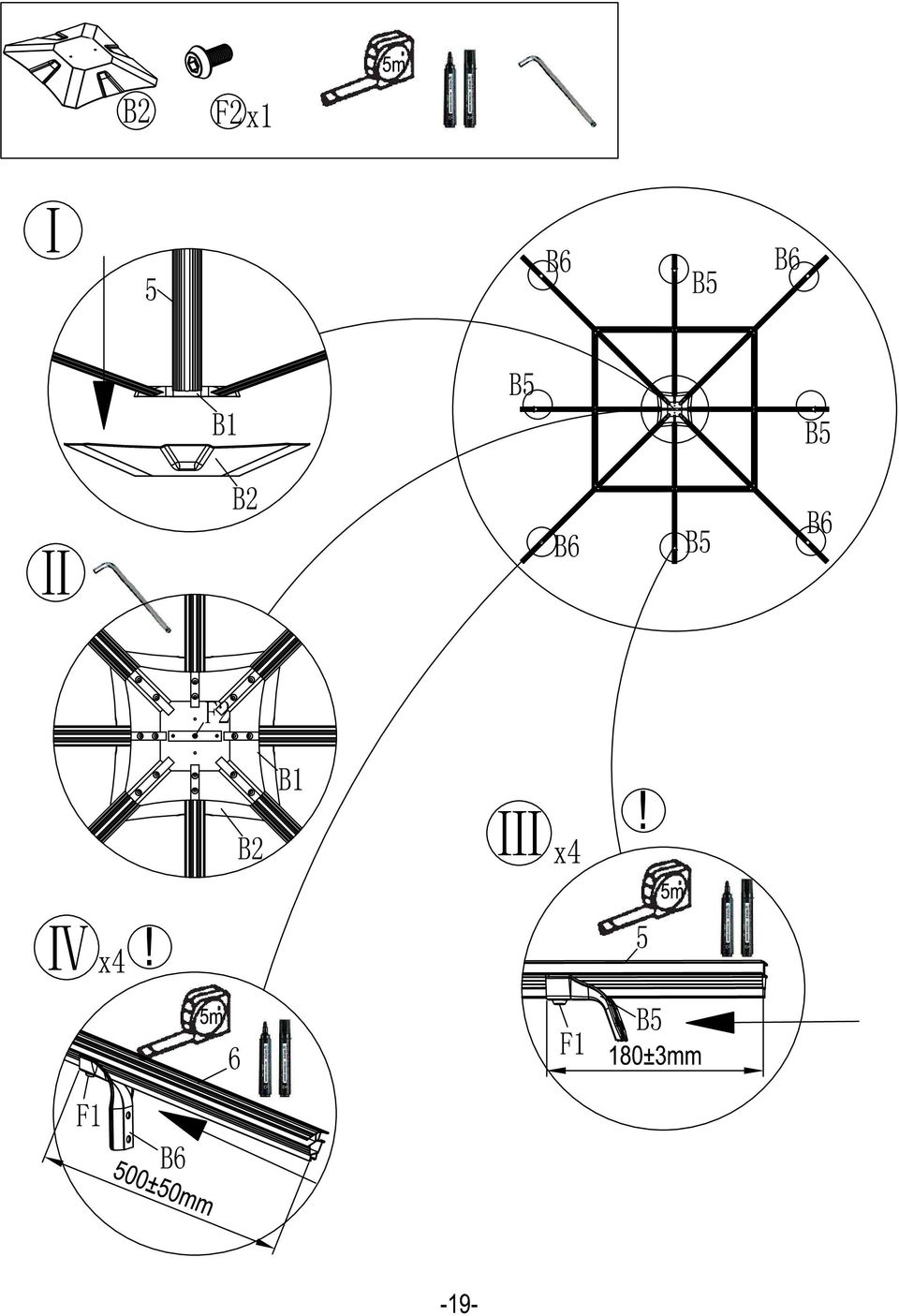

19 ŠROUB F1 NEUTAHUJTE VNITŘNÍ STR. ŠROUB F1 UTÁHNĚTE VNITŘNÍ STR. ŠROUB F1 UTÁHNĚTE

20 ŠROUB F1 UTÁHNĚTE ŠROUB F1 UTÁHNĚTE

21 ŠROUB F1 NEUTAHUJTE ŠROUB F1 NEUTAHUJTE ŠROUB F1 NEUTAHUJTE

22 ŠROUB F1 UTÁHNĚTE VNITŘNÍ STR. ŠROUB F1 UTÁHNĚTE ŠROUB F1 VLOŽTE PŘED MONTÁŽÍ

23 VNITŘNÍ STR. ŠROUB F1 UTÁHNĚTE ZKONTROLUJTE, JESTLI JSOU VŠECHNY ŠROUBY UTAŽENY

24 !! V TOMTO KROKU MUSÍ POMÁHAT 4 OSOBY

25 ŠROUB F1 VLOŽTE PŘED MONTÁŽÍ

26 ZPEVNĚNÝ PODKLAD NEZPEVNĚNÝ PODKLAD DŮLEŽITÉ - altán musí být vždy pevně připevněn k zemi (např. k betonové podlaze) pomocí přiložených šroubů nebo do ocelových kotev ( nejsou obsahem balení). Přiložené kolíky B15 pro nezpěvněný podklad NEPOUŽÍVEJTE!!! Nejsou určeny pro český ani slovenský trh.
