1 čeština 26 Průchodkové systémy EMC řešení inovace kreativita technologie Výrobní program Společnost icotek group

2 Požadavky zákazníků a změny trendů v oboru jsou pro společnost icotek podněty k dalším inovacím. Ve snaze uspokojit potřeby našich zákazníků, sortiment neustále rozšiřujeme. Nápady hýbou světem hýbou světem Pokud výrobek vhodný pro Vaši aplikaci není v sortimentu, je možné najít individuální řešení! Díky vlastnímu vývoji a dlouholetým zkušenostem je společnost icotek kompetentním partnerem. Důležitá je Vaše vůle zkusit něco nového. Komunikace s Vámi je pro nás důležitá, neustále hledáme další podněty

3 Obsah Skupiny výrobků Dělené průchodkové systémy pro konfekcionované kabely Skupina výrobků 1 Strana 4-47 Průchodkové systémy pro kabely bez konektorů Skupina výrobků 2 Strana Systémy pro odlehčení tahu Skupina výrobků 3 Strana EMC komponenty Skupina výrobků 4 Strana rozváděčů a uzemňovací pásky Skupina výrobků 5 Strana Příloha Technické parametry Strana

4 1Dělené průchodkové systémy pro konfekcionované kabely V krátkosti Dělené průchodkové systémy umožňují snadno zavést, upevnit a utěsnit kabely vybavené konektory. Zásadní vlastností těchto patentovaných systémů je dělitelnost - vnější rámečky se skládají ze dvou částí a elastické vložky jsou naříznuté. To umožňuje jednoduše a rychle zavádět i kabely s nerozebiratelnými konektory. Odpadne tak nespolehlivé letování a záruční podmínky zůstanou zachovány. Zavádět lze kabely, hadice i trubičky různých velikostí. Při správném postupu je zajištěno vysoké krytí (IP65) a jsou-li správně zvoleny průchodkové vložky, je současně zajištěno odlehčení v tahu. IP65 1. Důsledně dělený systém Do naříznutých vložek lze zavést kabely i s konektory, dvoudílný nosný rámeček se kompletuje šrouby se zapuštěnou hlavou. 2. Rychlá a jednoduchá montáž Elastické vložky se při montáži snadno zavádějí do pevného rámečku, během práce nevypadávají a po utažení vytvoří odpovídající krytí dle ČSN EN KEL-ER 3. Standardizované rozměry Výřezy a vrtací rozměry odpovídají normovaným rozměrům průmyslových konektorů (např. Harting, Wieland). 4. Garantované krytí Konstrukce dělených průchodek zajišťuje dlouhodobě krytí IP Flexibilita Použitím vložek s více otvory je možné docílit vysoké hustoty montáže, díky záslepkám je možné ponechat rezervu. Vložky se dají libovolně měnit dle vývoje aplikace. 4

5 Skupina výrobků 1 Dělené průchodkové systémy pro konfekcionované kabely Obsah kapitoly Průchodkové rámečky KEL 24 / KEL 16 / KEL 10 / KEL-B / KEL-E Průchodkové rámečky IP65 KEL-ER 24 / KEL-ER 16 / KEL-ER 10 / KEL-ER B Průchodkové rámečky KEL 24 rozšíření Přírubové provedení KEL-FG Nacvakávací patice KEL-SNAP Aplikace Rámečky KEL / Kabelové průchodky KVT Dělené kabelové průchodky KVT / KVT 80 / KVT-SNAP / KVT-W90 KT ServiceBox Servisní kufřík sada vložek KT Průchodkové vložky a záslepky KT malé / KT velké / KTMB / DT / ST Průchodkové rámečky pro ploché kabely KEL-FL / FT Průchodkové rámečky KEL 183 / KTMB 183 Průchodkové rámečky KEL-JUMBO / KTF Průchodkové rámečky KEL-QUICK Dělené kabelové průchodky QVT Dělené kabelové průchodky nacvakávací QVT-CLICK Strana Strana Strana Strana Strana Strana Strana Strana Strana Strana Strana Strana Strana Strana Strana Průchodkové desky KEL-QTA / KEL-QTE Kryty konektorů KEL-AD Průchodkové vložky QT Strana Strana Strana tel +49 (0) fax +49 (0)

6 KEL 24 Průchodkové rámečky V2A antikorozní KEL 24 s montážními šrouby z nerezové oceli V2A. KEL 24 jsou volitelně dostupné se závitovými pouzdry. IP54 Popis Typ Obj.č. Vložky KT Bal. malé velké Výřezy a vrtací rozměry pro KEL 24 jsou shodné s 24-pólovými průmyslovými konektory. Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku , KEL KEL se šrouby V2A Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů KEL KEL 24 7 se šrouby V2A , Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení tahu dle ČSN EN Odolnost proti vibracím ,50 KEL KEL 24 5 se šrouby V2A KEL Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm ,50 KEL 24 4 se šrouby V2A KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy MP vymezovací plechy Strana Strana 20 Strana Strana Strana Strana

7 KEL-ER 24 Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Dělené vložky Typ Obj.č. Vložky KT Bal. Popis malé velké IP KEL-ER KEL-ER se šrouby V2A , Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 3 do 15 mm (KT 2-14) a od 16 do 34 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER KEL-ER 24 7 se šrouby V2A , Výřezy a vrtací rozměry systému KEL-ER odpovídají normovaným rozměrům 24-pólových průmyslových konektorů KEL-ER KEL-ER 24 4 se šrouby V2A , Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy MP vymezovací plechy Strana Strana 20 Strana Strana Strana Strana

8 KEL 16 Průchodkové rámečky V2A antikorozní Dělené vložky KEL 16 s montážními šrouby z nerezové oceli V2A. KEL 16 jsou volitelně dostupné se závitovými pouzdry. IP54 Popis Typ Obj.č. Vložky KT Bal. malé velké Výřezy a vrtací rozměry pro KEL 16 jsou shodné s 16-pólovými průmyslovými konektory. Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů. KEL KEL 16 8 se šrouby V2A KEL KEL 16 5 se šrouby V2A Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL KEL 16 4 se šrouby V2A KEL Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KEL 16 2 se šrouby V2A KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy Strana Strana 20 Strana Strana Strana

9 KEL-ER 16 Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké IP KEL-ER KEL-ER 16 8 se šrouby V2A , Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 3 do 15 mm (KT 2-14) a od 16 do 34 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER KEL-ER 16 5 se šrouby V2A Výřezy a vrtací rozměry systému KEL-ER odpovídají normovaným rozměrům 16-pólových průmyslových konektorů ,8 KEL-ER KEL-ER 16 2 se šrouby V2A , Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty KDR dna rozváděčů FP přírubové plechy Strana Strana 20 Strana Strana Strana

10 KEL 10 Průchodkové rámečky V2A antikorozní Dělené vložky KEL 10 s montážními šrouby z nerezové oceli V2A. KEL 10 jsou volitelně dostupné se závitovými pouzdry. IP54 Popis Typ Obj.č. Vložky KT Bal. malé velké Výřezy a vrtací rozměry pro KEL 10 jsou shodné s 10-pólovými průmyslovými konektory. 98,30 83 KEL Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku ,50 KEL 10 6 se šrouby V2A Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů. 98,30 83 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení tahu dle ČSN EN Odolnost proti vibracím ,50 KEL KEL 10 3 se šrouby V2A Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty Strana Strana 20 Strana

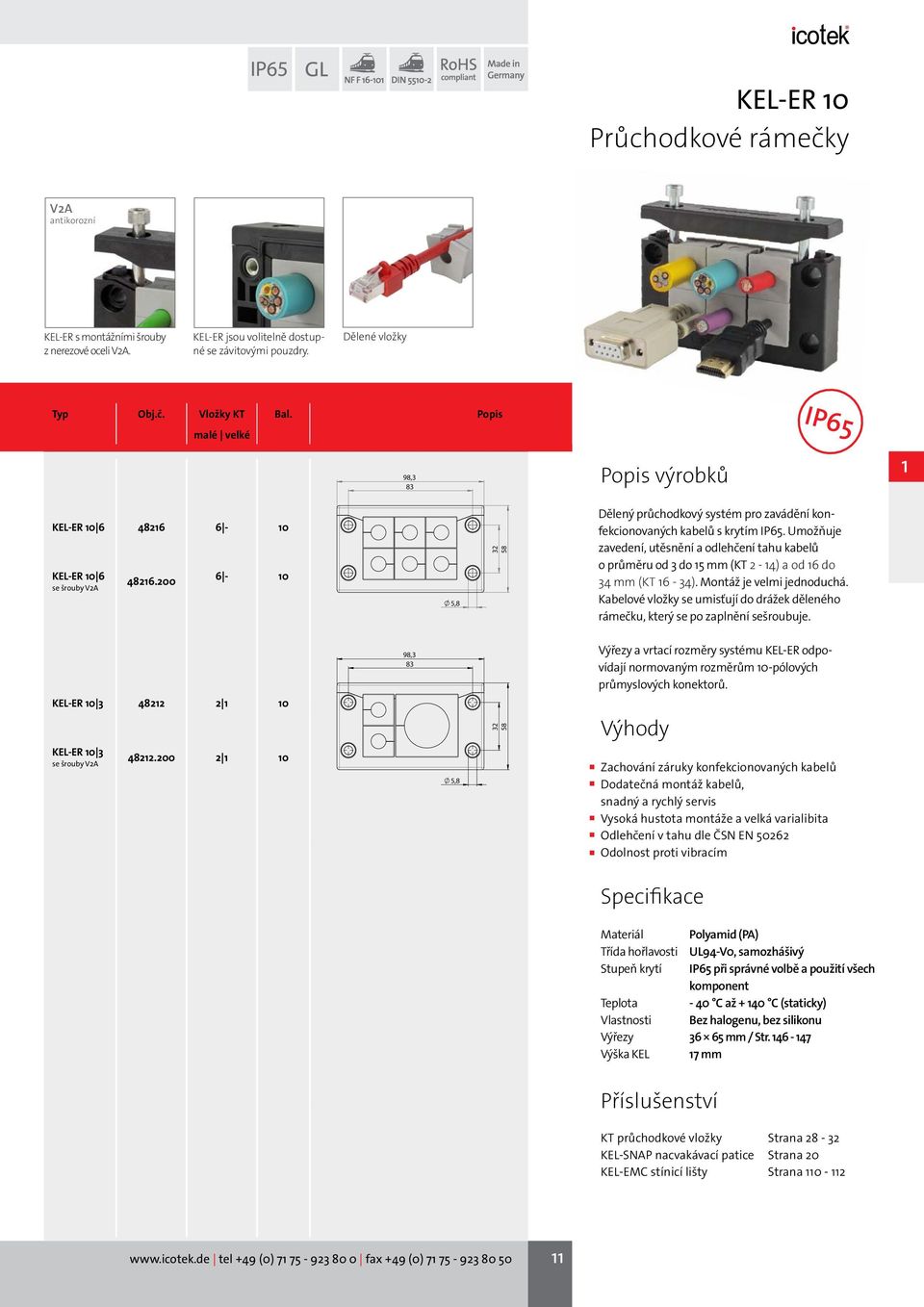

11 KEL-ER 10 Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Dělené vložky Typ Obj.č. Vložky KT Bal. Popis malé velké IP65 98,3 83 KEL-ER KEL-ER 10 6 se šrouby V2A , Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 3 do 15 mm (KT 2-14) a od 16 do 34 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER KEL-ER 10 3 se šrouby V2A ,3 83 5, Výřezy a vrtací rozměry systému KEL-ER odpovídají normovaným rozměrům 10-pólových průmyslových konektorů. Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / Str mm KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty Strana Strana 20 Strana

12 KEL-B Průchodkové rámečky V2A antikorozní Dělené vložky KEL-B s montážními šrouby z nerezové oceli V2A. KEL-B jsou volitelně dostupné se závitovými pouzdry. IP54 Popis Typ Obj.č. Vložky KT Bal. malé velké 72,8 7,4 58 7,4 Dělené průchodkové rámečky KEL-B jsou určeny pro standardní výřezy mm. 13 KEL-B Průchodková vložka odpovídajícího průměru se osadí kabelem a zavede se do drážek průchodkového rámečku KEL-B4 se šrouby V2A Je možné zavádět kabely a hadice o vnějším průměru do 34 mm. 72,8 7,4 58 7,4 13 KEL-B Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Kompaktní rozměry Malé výřezy a vysoká hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL-B1 se šrouby V2A Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty FP přírubové plechy Strana Strana 20 Strana Strana

13 KEL-ER B Průchodkové rámečky V2A antikorozní KEL-ER s montážními šrouby z nerezové oceli V2A. KEL-ER jsou volitelně dostupné se závitovými pouzdry. Typ Obj.č. Vložky KT Bal. Popis malé velké IP65 72,8 58 KEL-ER B KEL-ER B4 se šrouby V2A ,8 58 5, Dělený průchodkový systém pro zavádění konfekcionovaných kabelů s krytím IP65. Umožňuje zavedení, utěsnění a odlehčení tahu kabelů o průměru od 3 do 15 mm (KT 2-14) a od 16 do 34 mm (KT 16-34). Montáž je velmi jednoduchá. Kabelové vložky se umisťují do drážek děleného rámečku, který se po zaplnění sešroubuje. KEL-ER B Dělené průchodkové rámečky KEL-ER B jsou určeny pro standardní výřezy mm. KEL-ER B1 se šrouby V2A ,8 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení v tahu dle ČSN EN Odolnost proti vibracím Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP65 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty FP přírubové plechy Strana Strana 20 Strana Strana

14 KEL-E Průchodkové rámečky V2A antikorozní KEL-E s montážními šrouby z nerezové oceli V2A. KEL-E jsou volitelně dostupné se závitovými pouzdry. Popis Typ Obj.č. Výřez Vložky KT Bal. [mm] malé velké Kompaktní průchodkové rámečky KEL-E jsou navrženy pro aplikace s omezeným prostorem. Je možné zavádět kabely a hadice o vnějším průměru do 17 mm. 39,5 26,5 72,8 58 5,8 KEL-E KEL-E2 se šrouby V2A ,3 83 KEL-E Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Kompaktní rozměry Vhodné pro konektory D-SUB Odlehčení tahu dle ČSN EN Odolnost proti vibracím 39,5 26, ,8 KEL-E3 se šrouby V2A KEL-E Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana mm 39,5 26,5 39,5 26, ,8 5,8 KEL-E4 se šrouby V2A KEL-E KEL-E5 se šrouby V2A KT průchodkové vložky KEL-EMC stínicí lišty Strana Strana

15 KEL 24-E Průchodkové rámečky V2A antikorozní KEL24-E jsou volitelně dostupné se závitovými pouzdry. KEL 24-E s montážními šrouby z nerezové oceli V2A. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL E ,5 KEL E se šrouby V2A , ,8 Průchodkové rámečky KEL 24-E nabízí možnost zavést velké množství kabelů a hadic. 147 Rozšířením rámečku KEL 24 o přídavnou lištu vznikl systém schopný pojmout až 60 tenkých konfekcionovaných kabelů. KEL E ,5 83,5 5,8 38 KEL E se šrouby V2A KEL 24 9-E ,5 32,5 38 5,8 Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL 24 9-E se šrouby V2A KEL E KEL E se šrouby V2A ,5 32, ,8 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm KT průchodkové vložky KEL-EMC stínicí lišty Strana Strana

16 KEL 24-MT Průchodkové rámečky V2A antikorozní KEL 24-MT s montážními šrouby z nerezové oceli V2A. KEL 24-MT jsou volitelně dostupné se závitovými pouzdry. Popis Typ Obj.č. Vložky KT Bal. malé velké 5,8 Průchodkové rámečky KEL 24-MT jsou navrženy pro aplikace s velkým počtem kabelů. Rozšířením rámečku KEL 24 o přídavnou lištu vznikl systém schopný pojmout až 80 tenkých konfekcionovaných kabelů KEL MT KEL MT se šrouby V2A ,8 KEL MT KEL MT se šrouby V2A Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL MT KEL MT se šrouby V2A Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm 5, KEL MT KEL MT se šrouby V2A , KT průchodkové vložky KEL-EMC stínicí lišty Strana Strana ,8 KEL 24 8-MT KEL 24 8-MT se šrouby V2A

17 KEL 24-2MT Průchodkové rámečky V2A antikorozní KEL 24-2MT jsou volitelně dostupné se závitovými pouzdry. KEL 24-2MT s montážními šrouby z nerezové oceli V2A. Typ Obj.č. Vložky KT Bal. Popis malé velké KEL MT ,8 KEL MT se šrouby V2A Průchodkové rámečky KEL 24-2MT jsou navrženy pro aplikace s velkým počtem kabelů. 5, Rozšířením rámečku KEL 24 o přídavné lišty vznikl systém schopný pojmout až 120 tenkých konfekcionovaných kabelů. KEL MT KEL MT se šrouby V2A KEL MT KEL MT se šrouby V2A , Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Zvýšená hustota montáže Odlehčení tahu dle ČSN EN Odolnost proti vibracím KEL MT KEL MT se šrouby V2A , Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Výška KEL Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm / viz strana mm 5, KEL MT KEL MT se šrouby V2A KT průchodkové vložky KEL-EMC stínicí lišty Strana Strana

18 KEL-FG Přírubové rámečky V2A antikorozní Dělené vložky KEL-FG s montážními šrouby z nerezové oceli V2A. KEL-FG jsou volitelně dostupné se závitovými pouzdry. Popis Typ Obj.č. Vložky KT Bal. malé velké 129,7 KEL-FG A Typová řada KEL-FG umožňuje zavedení, utěsnění a odlehčení tahu kabelů a hadic v úhlu 90 k rozváděči. 57,50 17,50 KEL-FG A10 se šrouby V2A Je možné zavádět kabely a hadice o vnějším průměru do 34 mm ,72 KEL-FG A Zavádění kabelů s chráněným 90 ohybem Zachování záruky konfekcionovaných kabelů Ochrana proti stříkající vodě Mechanická ochrana kabelů Odlehčení tahu dle ČSN EN Odolnost proti vibracím 57, ,7 17,50 KEL-FG A7 se šrouby V2A KEL-FG A , , ,50 17,50 KEL-FG A4 se šrouby V2A Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy ABS UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm, viz strana , KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty Strana Strana 20 Strana

19 57,50 3 KEL-FG Přírubové rámečky Typ Obj.č. Vložky KT Bal. Popis malé velké KEL-FG B ,2 KEL-FG B4 se šrouby V2A Typová řada KEL-FG umožňuje zavedení, utěsnění a odlehčení tahu kabelů a hadic v úhlu 90 k rozváděči. Je možné zavádět kabely a hadice o vnějším průměru do 34 mm. KEL-FG B ,2 KEL-FG B1 se šrouby V2A ,50 Zavádění kabelů s chráněným 90 ohybem Zachování záruky konfekcionovaných kabelů Ochrana proti stříkající vodě Mechanická ochrana kabelů Odlehčení tahu dle ČSN EN Odolnost proti vibracím 57,50 79,50 62,50 38 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřez ABS UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu mm, viz strana ,50 56, KT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty Strana Strana 20 Strana

20 KEL-SNAP Nacvakávací patice Popis Typ Obj.č. Vhodné Výřez Bal. pro [mm] Nacvakávací patice KEL-SNAP umožňuje rychlou montáž průchodkových rámečků KEL bez použití nářadí KEL-SNAP B KEL-B KEL-ER B KEL-QUICK B Výrobci rozváděčů mohou namontovat nacvakávací rámeček KEL-SNAP již při výrobě rozváděče, aby se zjednodušila a zkrátila pozdější montáž u výrobce strojů. Základní výška výřezu je 36 mm, případně 46 mm pro velké konektory konfekcionovaných kabelů ,5 KEL-SNAP KEL 10 KEL-ER , Montáž a demontáž osazeného průchodkového rámečku probíhá bez použití nářadí Výřezy a vrtací otvory odpovídají KEL rámečkům (vyjma KEL-SNAP B4) Součástí patice je i odpovídající těsnění Osazuje se celý kabelový svazek najednou ,5 KEL-SNAP KEL 16 KEL-ER 16 KEL-QUICK Třída hořlavosti Stupeň krytí Teplota Vlastnosti Vrtací rozměry Polyamid (PA) UL94-V0, samozhášivý IP54-40 C až C (staticky) Bez halogenu, bez silikonu Viz strana ,50 71, ,5 5,5 KEL-SNAP KEL-SNAP 24E KEL 24 KEL-ER 24 KEL-FG A KEL-QUICK KEL 24-E KEL průchodkové rámečky KEL-ER průchodkové rámečky KEL-QUICK průchodkové rámečky MP vymezovací plechy BPK-SNAP zaslepovací desky Strana 6-14 Strana 6-14 Strana Strana Strana KEL-SNAP 24MT KEL 24-MT ,5 20

21 Aplikace KEL / KVT pro konfekcionované kabely KEL 24 x - Strana 6 Zavedení svazku konfekcionovaných kabelů do dna rozváděče s krytím IP54. KEL Strana 10 / BPK 24 - Strana 132 Zavedení 6 kabelů jedním průchodkovým rámečkem. Další výřez je zaslepený plastovou deskou BPK 24. KEL MT - Strana 16 Zavedení 6 kabelů o průměru do 34 mm jedním výřezem pomocí průchodkového rámečku. KEL-FG A10 - Strana 19 Průchodka u energetického řetězu chrání ohyb kabelu při průchodu do rozváděče. KVT 50-W90 - Strana 26 Zavedení kabelu do ovládacího panelu pod úhlem 90 pomocí KVT-W90. KEL-JUMBO 2 - Strana 38 / KEL 24 x - Strana 6-14 Zavádění a upevňování hadic či silných kabelů na mobilních zařízeních. 21

22 KVT Dělené kabelové průchodky Popis Typ Obj.č. Vložky KT Závit Bal. malé velké Délka závitu Dělené kabelové průchodky KVT umožňují zavedení konfekcionovaných kabelů nebo hotových svazků Polyamidová matice je součástí dodávky KVT 25* M Délka: 14 mm 10 Pro závádění kabelů s konektory SUB-D či PROFIBUS do dělených průchodek KVT jsou navrženy speciální matice. M25x1,5 * Max. průměr kabelu 15 mm Matice KVT M Délka: 14 mm 10 K dodání jsou samostatné šestihranné matice s výřezy pro zavádění standardních konektorů. Výřezy matic jsou uvedeny na straně M32x1,5 KVT 32 + KGM-SUB-D M Délka: 14 mm 10 KGM-SUB-D9 k zavádění konektorů SUB-D9 (Potřebný výřez: 36 mm, Bal.: 10) Obj.č Obj.č KVT M Délka: 14 mm 10 KGM-PB k zavádění konektorů PROFIBUS a DVI (Potřebný výřez: 42 mm, Bal.: 10) Obj.č Obj.č KGM-SUB-D25 k zavádění konektorů SUB-D25 (Potřebný výřez: 50 mm, Bal.: 10) Obj.č Obj.č KVT 40 + KGM-PB M Délka: 14 mm 10 22

23 KVT Dělené kabelové průchodky Typ Obj.č. Vložky KT Závit Bal. Popis malé velké Délka závitu KVT 50 2 KVT KGM-SUB-D M Délka: 14 mm M Délka: 14 mm 5 5 Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Standardní metrické výřezy Polyamidová matice je součástí dodávky KVT GM 63 ** M Délka: 14 mm 5 70, KVT GM 63 ** M Délka: 14 mm 5 M63x1,5 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až C (staticky) Bez halogenu, bez silikonu Standardní metrické KT průchodkové vložky KVT-EMC stínicí pásky KGM matice Strana Strana 113 Strana 148 ** Je součástí dodávky poniklovaná matice GM

24 KVT 80 Dělené kabelové průchodky Popis Typ Obj.č. Vložky KT Bal. malé velké 100 Dělené kabelové průchodky KVT 80 umožňují zavádět konfekcionované kabely do elektrických zařízení. Po sestavení pomocí přiložených šroubů poskytuje dvoudílná průchodka dostatečné utěsnení i odlehčení v tahu. 78,2 KVT Dělené průchodky KVT 80 jsou určeny pro montáž do zdí od 1.5 do 10 mm tloušťky. Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Odlehčení tahu dle ČSN EN Snadná a rychlá montáž z přední strany ,2 KVT Poznámka Při montáži KVT 80 na tenký plech jsou doporučeny následují hodnoty krouticího momentu: plechy 1.5 mm = 1 Nm plechy od 2.0 mm = 1.5 Nm Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) Šrouby: Pozinkovaná nerezová šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až C (staticky) Bez halogenu, bez silikonu Průměr 80 mm KT průchodkové vložky Strana

25 KVT-SNAP Nacvakávací dělené průchodky Typ Obj.č. Vložky KT Závit Bal. Popis malé velké Délka závitu KVT-SNAP M Délka: 11 mm 10 Nacvakávací kabelové průchodky KVT-SNAP umožňují rychlé zavedení konfekcionovaných kabelů nebo hotových svazků. Kabely mohou být bez použití nářadí zavedeny do zařízení se silnými stěnami (> 5 mm) jako např. litinové skříně. KVT-SNAP M Délka: 11 mm 10 * Pro průchodky KVT 63 je součástí dodávky poniklovaná matice M 63. Montáž KVT-SNAP 63 4* M Délka: 11 mm 5 Po zašroubování SNAP patice do závitu v rozváděči (resp. po upevnění standardní maticí), lze dělenou průchodku KVT-SNAP osadit kabely a bez použití nástrojů nacvaknout do patice KVT-SNAP 63 1* M Délka: 11 mm 5 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až C (staticky) Bez halogenu, bez silikonu Standardní metrické KGM PA M KGM 40 KGM PA M PA M SW50 M40x1,5 KT průchodkové vložky KVT-EMC stínicí pásky KGM matice Strana Strana 113 Strana

26 KVT-W90 Přírubové dělené průchodky Popis Typ Obj.č. Vložky KT Závit Bal. s maticí malé velké Délka závitu Přírubové kabelové průchodky KVT-W90 umožňují zavedení konfekcionovaných kabelů nebo hotových svazků v úhlu 90 k rozváděči. KVT 32-W M Délka: 11.5 mm 10 Ideální pro upevnění kabelových hadic s velkým množstvím malých vodičů. K dispozici je řada vložek různých průměrů. Polyamidová matice je součástí dodávky. GMT M Zavádění kabelů s chráněným 90 ohybem Použití pro konfekcionované kabely i hadice Zachování záruky konfekcionovaných kabelů Standardní metrické výřezy 14,50 46,50 62 M50x1,5 KVT 50 4-W M Délka: 11.5 mm 5 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) černá UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až C (staticky) Bez halogenu, bez silikonu Standardní metrické KVT 50 1-W M Délka: 11.5 mm 5 KT průchodkové vložky KVT-EMC stínicí pásky WST dělené kabelové hadice KGM matice Strana Strana 113 Strana 138 Strana 148 GMT M

27 KT ServiceBox Servisní kufřík pro průchodkové vložky Servisní kufřík pro průchodkové vložky Praktický - Vše po ruce! Servisní kufřík vhodný pro montáž, servisní zásahy i vývoj prototypů. Se servisním kufříkem KT máte neustále požadované průchodkové vložky k dispozici, jejich výběr pak ulehčí přiložená měřicí šablona. Obj.č Obsah Malé průchodkové vložky: KT pro průměry 2-17 mm BTK záslepka KTMB flexibilní vložky KT-ASI sběrnicové vložky Velké průchodkové vložky: KT pro průměry mm BTG záslepka / ATG redukce KTMB flexibilní vložky : Průchodkové rámečky KEL Dělená průchodka KVT Odlehčovací lišta KZL 1 Měřicí šablona S šablonou je možné určit správnou velikost vložky pro daný kabel. Šablona obsahuje škálu průměrů do 20 mm Po zjištění průměru lze snadno vybrat odpovídající vložku Šablonu je možné objednat samostatně. Obj.č

28 KT Průchodkové vložky malé Popis Typ Obj.č. Obj.č. Rozsah průměrů Bal. šedá černá Malé průchodkové vložky KT se používají v následujících průchodkových systémech: BTK BTK Záslepka 10 KT mm 10 KT mm 10 KEL(-ER) Strana 6-14 KEL-FG Strana KVT Strana KVT-W90 Strana 26 Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 2 do 17 mm. Montáž Při montáži je nutné dbát na to, aby hladká strana vložky směřovala ke středu průchodkového rámečku. KT šedá Třída hořlavosti Teplota Vlastnosti Elastomer UL94-V0, samozhášivý - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu KT mm 10 KT mm 10 KT mm 10 KT KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT oval KTs mm 10 KTs mm 10 KT S1 KT oval cca 8 4 mm 10 KT černá Třída hořlavosti Teplota Vlastnosti Elastomer UL94-HB - 30 C až + 90 C (staticky) Vyšší chemická odolnost, UV stabilní KT tele KT tele1 KT S KT tele Telefonní kabel 10 KT tele Datový kabel RJ12 10 KT tele2 KT tele Datový kabel RJ10 / RJ

29 KT Průchodkové vložky malé Typ Obj.č. Obj.č. Rozsah průměrů Bal. Popis šedá černá KT ø 2 mm 10 KT ø 3 mm 10 KT 2 KT ø 4 mm 10 KT ø 5 mm 10 KT ø 6 mm 10 KT ø 7 mm 10 KT ø 8 mm 10 Malé průchodkové vložky KT se používají v následujících průchodkových systémech: KEL(-ER) Strana 6-14 KEL-FG Strana KVT Strana KVT-W90 Strana 26 KT ø 2 mm 10 KT ø 3 mm 10 KT ø 4 mm 10 KT ø 5 mm 10 KT ø 6 mm 10 KT-ASI ASI kabel 10 KT-ASI2 rl ASI kabel 10 KT-ASI2 ll ASI kabel 10 KT 4 KT ASI2 rl KT ASI2 ll Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 2 do 17 mm. Montáž Při montáži je nutné dbát na to, aby hladká strana vložky směřovala ke středu průchodkového rámečku. KT šedá Třída hořlavosti Teplota Vlastnosti Elastomer UL94-V0, samozhášivý - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu KT černá Třída hořlavosti Teplota Vlastnosti Elastomer UL94-HB - 30 C až + 90 C (staticky) Vyšší chemická odolnost, UV stabilní 29

30 KT Průchodkové vložky velké 41,50 42 Popis Typ Obj.č. Obj.č. Rozsah průměrů Bal. šedá černá ATG ATG Redukce 10 Velké průchodkové vložky KT se používají v následujících průchodkových systémech: KEL(-ER) Strana 6-14 KVT / KVT-W90 Strana KEL 183 Strana 36 Touto řadou je možné zavádět kabely a hadice o vnějším průměru od 16 do 34 mm. BTG BTG Záslepka případně 5-20 mm 10 Redukce ATG umožňuje vložit malou průchodkovou vložku na místo velké a upevnit zde kabely již od vnějšího průměru 2 mm. KT šedá Třída hořlavosti Teplota Vlastnosti Elastomer UL94-V0, samozhášivý - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu KT černá Třída hořlavosti Teplota Vlastnosti Elastomer UL94-HB - 30 C až + 90 C (staticky) Vyšší chemická odolnost, UV stabilní KT 28 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 KT mm 10 30

31 41,5 KTMB Flexibilní průchodkové vložky ,5 21 KTMB velké KTMB malé Typ Obj.č. Velikost Rozsah průměrů Bal. Popis šedá KT KTMB-A KT malé mm 10 KTMB-D KTMB-B KT malé mm 10 KTMB-C KT malé mm 10 KTMB-D KT malé mm 10 KTMB Flexibilní vložky KTMB mají rozšířený rozsah průměrů. Jsou vhodné pro vývoj a montáž, kde nejsou přesně známé vnější průměry zaváděných kabelů. Vložky KTMB nejsou dělené a nejsou tudíž vhodné pro zavádění konfekcionovaných kabelů. KTMB-E KT malé mm 10 KTMB-G KT velké mm 10 Řez vložkou KTMB KT šedá Třída hořlavosti Teplota Vlastnosti Elastomer UL94-V0, samozhášivý - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu KTMB-H KT velké mm 10 KTMB-I KT velké mm 10 KTMB-J KT velké mm 10 Pomocí šablony je možné vybrat odpovídající průchodkovou vložku. Pomocí šablony se změří skutečný průměr zaváděného kabelu Dle naměřených údajů se vybere či ověří správná průchodková vložka KTMB-K KT velké mm 10 Obj.č

32 DT Průchodkové vložky Popis Typ Obj.č. Počet Bal. kabelů 41,5 Průchodkové vložky řady DT slouží k zavádění nekonfekcionovaných kabelů a vyznačují se velmi vysokou hustotou montáže ,5 DT max. 6.5 mm 2 max mm 10 Je možné je aplikovat všude tam, kde je možné použít KT průchodkové vložky velké: 41,5 KEL 24 / 16 / 10 / -B Strana 6-14 KEL-ER 24 / 16 / 10 / B Strana 6-14 KEL 24 rozšíření Strana KEL 183 Strana ,5 41,5 DT max. 7.1 mm 10 Je možno zavádět konfekcionované a standardní kabely jedním průchodkovým rámečkem Vysoká hustota montáže Možnost přípravy kabelových svazků mimo rozváděč 44 40,5 41,5 DT max. 6.5 mm 3 max. 9.5 mm 3 max mm ,5 DT max. 9.5 mm 10 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu 32

33 ST Ucpávky Typ Obj.č. Průměr Délka Bal. Popis D L ST mm 25 mm 25 D ST mm 25 mm 25 ST mm 25 mm 25 ST mm 25 mm 25 ST mm 25 mm 25 ST mm 25 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 L Ucpávky se používají pro zaslepení neosazených otvorů v průchodkových vložkách a membránových průchodkách. Vhodné pro zaslepení průchodky po odstranění kabelu. Zaslepení nepotřebných otvorů ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Polyamid (PA), bílý UL94-V0, samozhášivý IP54-40 C až C Bez halogenu, bez silikonu ST mm 20 mm 25 ST mm 20 mm 25 ST mm 20 mm 25 KT, DT průchodkové vložky KEL-DPZ membránové průchodky KEL-DP membránové průchodky Strana Strana Strana ST mm 20 mm 25 ST mm 20 mm 25 ST ASI mm 25 33

34 KEL-FL Průchodkové rámečky Popis Typ Obj.č. Výřez Vložky Bal. [mm] KT FT 39,5 26, ,8 58 5,8 KEL-FL A KT 1 FT-1 10 Typová řada KEL-FL umožňuje jednoduché, rychlé a flexibilní zavádění plochých kabelů. Pro utěsnění se požívají průchodkové vložky KT a FT. 39,5 26, ,3 83 5,8 KEL-FL B KT 1 FT-2 10 Inovativní konstrukce průchodkových vložek poskytuje velkou toleranci v rozměrech kabelů ,5 26,5 98,3 83 5,8 KEL-FL C KT 1 FT ,5 26,5 13 5,8 KEL-FL D KT 1 FT-3 10 Zavádění plochých kabelů současně s konfekcionovanými jedním rámečkem KEL 39,5 26, ,8 KEL-FL E KT 1 FT-2 10 Prostorově nenáročné, kompaktní provedení ,5 26,5 13 5,8 KEL-FL F KT 2 FT-1 10 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana ,5 39,5 26, , ,8 5,8 KEL-FL G KEL-FL H KT 1 FT-1 2 KT 1 FT ,5 26,5 13 5,8 KEL-FL I KT 2 FT-1 10 KT malé průchodkové vložky FT ploché průchodkové vložky KEL-EMC stínicí lišty Strana Strana 35 Strana ,5 26, ,8 KEL-FL J KT 1 FT ,5 26,5 13 5,8 KEL-FL K FT-1 1 FT ,5 26,5 13 5,8 KEL-FL L FT

35 FT Ploché průchodkové vložky Typ Obj.č. Rozsah průměrů Bal. Popis šedá FT Záslepka 5 FT-1 A Šířka: mm Tloušťka: mm 5 Ploché průchodkové vložky FT slouží pro zavádění plochých kabelů. Kompletují se s průchodkovými rámečky KEL-FL. FT-1 B FT-1 C Šířka: mm Tloušťka: mm Šířka: mm Tloušťka: mm 5 5 Inovativní konstrukce průchodkových vložek poskytuje velkou toleranci v rozměrech kabelů. FT-1 E Šířka: mm Tloušťka: mm 5 FT-1 F Šířka: mm Tloušťka: mm FT Záslepka 5 FT-2 A Šířka: mm Tloušťka: mm 5 5 Zavádění plochých kabelů různých velikostí Třída hořlavosti Teplota Vlastnosti Elastomer UL94-V0, samozhášivý - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu FT-2 B Šířka: mm Tloušťka: mm 5 FT-2 C Šířka: mm Tloušťka: mm 5 KEL-FL průchodkové rámečky Strana 34 FT-2 G Šířka: mm Tloušťka: mm 5 FT Záslepka 5 FT-3 A Šířka: mm Tloušťka: mm 5 FT Záslepka 5 FT-4 A Šířka: mm Tloušťka: mm 5 35

36 KEL 183 Průchodkové rámečky V2A antikorozní KEL 183 s montážními šrouby z nerezové oceli V2A. Popis Typ Obj.č. Vložky KT Bal. KT 183 KT velké KEL Průchodkových systém KEL 183 umožňuje zavádění kabelů a hadic až do průměru 75 mm a utěsnění dle IP KEL se šrouby V2A Pro kabely do průměru 34 mm je možné použít dělené průchodkové vložky KT. Pomocí dělitelných kabelových vložek je možné zavádět konfekcionované kabely KEL Pro silné kabely s vnějším průměrem až 75 mm byly vyvinuty vložky KTMB, určené do průchodek KEL 183 (viz strana 37). Nejsou dělitelné, kabely se protahují předlisovaným otvorem KEL se šrouby V2A KEL Zavádění kabelů až do průměru 75 mm Zavádění neohybných kabelů a kabelových svazků Jednoduché a rychlé dodatečné úpravy KEL se šrouby V2A Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana KTMB průchodkové vložky DT/KT průchodkové vložky Strana 37 Strana

37 KTMB Průchodkové vložky pro KEL 183 Typ Obj.č. Rozsah průměrů Bal. šedá KTMB-O Záslepka 1 KTMB-P mm 1 Průchodkové vložky KTMB-P až KTMB-S se používají pro zavádění kabelů a hadic až do průměru 75 mm. Kompletují se s průchodkovými rámečky KEL 183. KTMB-Q mm 1 Tyto flexibilní vložky nejsou dělitelné, kabely se protahují předlisovaným otvorem. KTMB-R mm 1 KTMB-S mm 1 Zaslepovací vložka KTMB-O je uzavřená, ale je možné ji po vyříznutí perforované membrány použít pro kabely s vnějším průměrem až 55 mm (perforace je odstupňovaná po 10 mm). Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu KEL 183 průchodkové rámečky Strana 36 37

38 KEL-JUMBO Průchodkové rámečky V2A antikorozní KEL-JUMBO s montážními šrouby z nerezové oceli V2A. Popis Typ Obj.č. Rozměry Bal. d š v [mm] ,50 KEL-JUMBO Průchodkových systém KEL-JUMBO umožňuje zavádění kabelů a hadic až do průměru 65 mm ,50 KEL-JUMBO 1 se šrouby V2A Inovativní vložka s pružnou membránou umožňuje zavádění šikmo vedoucích kabelů. 7 Výřezy doporučujeme kruhové, s průměrem o % větším než je průměr kabelu ,50 KEL-JUMBO ,50 KEL-JUMBO 2 se šrouby V2A Zavádění kabelů až do průměru 65 mm Kabely mohou procházet průchodkou i šikmo Jednoduché a rychlé dodatečné úpravy Odlehčení tahu dle ČSN EN Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polyamid (PA) UL94-V0, samozhášivý IP54-40 C až C (staticky) Bez halogenu, bez silikonu Kulaté, o 15 % větší než průměr kabelu KTF průchodkové vložky KDR2 do dna rozváděčů MP vymezovací plechy Strana 39 Strana Strana

39 KTF Průchodkové vložky pro KEL-JUMBO KT velké KTA KTF Typ Obj.č. Rozsah průměrů Bal. šedá KTF Záslepka 1 KTA Redukce na velké KT vložky 1 Průchodkové vložky KTF se používají pro zavádění kabelů a hadic až do průměru 65 mm. KTF mm 1 KTF mm 1 KTF mm 1 Kompletují se s průchodkovými rámečky KEL-JUMBO. Redukce KTA umožňuje vložit do velkého rámečku průchodkovou vložku KT a upevnit zde kabely malého průměru. KTF mm 1 KTF mm 1 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54-40 C až + 90 C (staticky) Bez halogenu, bez silikonu KTF mm 1 KTF mm 1 KEL-JUMBO průchodkové rámečky KT průchodkové vložky Strana 38 Strana 30 KTF mm 1 39

40 KEL-QUICK Průchodkové rámečky Popis Typ Obj.č. Výřez Vložky Bal. [mm] Průchodkový systém KEL-QUICK je velmi kompaktní řešení pro zavádění konfekcionovaných kabelů KEL-QUICK B QT 10 Průchodkové vložky QT se i s kabely zatlačí do drážek děleného rámečku, který se bez použití nástrojů sestaví jednoduchým stiknutím. 5, KEL-QUICK B QT 10 Rychlá kompletace průchodkového rámečku bez použití nástrojů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita 5, Třída hořlavosti Stupeň krytí Teplota Vlastnosti Vrtací rozměry Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana ,5 KEL-QUICK QT 10 QT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty Strana 47 Strana 20 Strana

41 KEL-QUICK Průchodkové rámečky Alternativní upevnění: QUICK-PIN slouží k rychlému upevnění průchodkových rámečků KEL-QUICK. Rozpěrná hmoždinka se zatlačí do existujícího otvoru, upevnění těsnění a rámečku se poté provede zatlačením šroubu do hmoždinky. Popis Typ Obj.č. Výřez Vložky Bal. [mm] KEL-QUICK QT 10 Průchodkový systém KEL-QUICK je velmi kompaktní řešení pro zavádění konfekcionovaných kabelů. 5,5 Průchodkové vložky QT se i s kabely zatlačí do drážek děleného rámečku, který se bez použití nástrojů sestaví jednoduchým stiknutím KEL-QUICK QT 10 5,5 Rychlá kompletace průchodkového rámečku bez použití nástrojů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita ,5 KEL-QUICK QT 10 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Vrtací rozměry Polyamid (PA) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až C (staticky) Bez halogenu, bez silikonu Viz strana Montážní sada QUICK-PIN QT průchodkové vložky KEL-SNAP nacvakávací patice KEL-EMC stínicí lišty Strana 47 Strana 20 Strana

42 QVT Dělené kabelové průchodky Popis Typ Obj.č. Vložky Závit Bal. Délka závitu Dělené kabelové průchodky QVT umožňují zavedení konfekcionovaných kabelů nebo hotových svazků. QVT QT M Délka: 13 mm 10 Kompaktní provedení průchodek QVT je vhodné pro stroje, rozváděče a zařízení s limitovaným prostorem. QVT QT M Délka: 13 mm 10 Kompaktní ploché provedení Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Standardní metrické výřezy Matice je součástí dodávky QVT QT M Délka: 13 mm 10 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až C (staticky) Bez halogenu, bez silikonu Standardní metrické QVT QT M Délka: 13 mm 10 QT průchodkové vložky KVT-EMC stínicí pásky KGM matice Strana 47 Strana 113 Strana 148 QVT QT M Délka: 13 mm 10 42

43 QVT-CLICK Dělené kabelové průchodky nacvakávací Typ Obj.č. Vložky Bal. Popis QVT-CLICK QT 10 Dělené kabelové průchodky QVT-CLICK umožňují zavádět do elektrických zařízení konfekcionované kabely nebo hotové svazky. Ve srovnání s klasickými průchodkami odpadá veškeré šroubování. Průchodky se po sestavení jednoduše zacvaknou do připraveného výřezu. QVT-CLICK QT 10 Pro zavádění a vyjímání je určen montážní nástroj QVT-CLICK Tool. Obj.č (Bal.: 1) QVT-CLICK QT 10 Kompaktní ploché provedení Zavádění konfekcionovaných kabelů Zachování záruky konfekcionovaných kabelů Dodatečná montáž kabelů, snadný a rychlý servis Vysoká hustota montáže a velká varialibita Standardní metrické výřezy Pro plechy tl mm Snadná a rychlá montáž z přední strany QVT-CLICK Tool Montážní nástroj 1 Barva Třída hořlavosti Stupeň krytí Teplota Vlastnosti Výřezy Polykarbonát (PC) šedá (blízká RAL 7035) UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 30 C až C (staticky) Bez halogenu, bez silikonu Standardní metrické QT průchodkové vložky Strana 47 43

44 KEL-QTA Průchodkové desky Popis Typ Obj.č. Obj.č. Výřez Kabely Bal. Typ A Typ B [mm] Průchodkové desky KEL-QTA umožňují zavedení konfekcionovaných i standardních kabelů bez použití nástrojů. 44 s konektorem mm 142 KEL- QTA DP bez konektoru 16 max. 7 mm 1 max. 12 mm 1 max. 16 mm 10 Rychlá montáž bez nástrojů Vysoká hustota montáže a velká varialibita Zavádění konfekcionovaných i standardních kabelů Dodatečná montáž kabelů, snadný a rychlý servis Velikosti odpovídají standardizovaným výřezům 44 Třída hořlavosti Stupeň krytí Teplota Vlastnosti Elastomer UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent QT - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu 142 KEL- QTA s konektorem mm 10 Typ A: Typ B: Pro plechy tl mm Pro plechy tl mm QT průchodkové vložky FP přírubové plechy Strana 47 Strana KEL- QTA B s konektorem mm 10 44

45 KEL-QTA KEL-QTE Průchodkové desky Typ Obj.č. Obj.č. Výřez Kabely Bal. Popis Typ A Typ B [mm] s konektorem bez konektoru 12 5 KEL-QTA ø mm ,5 Průchodkové desky KEL-QTA umožňují zavedení konfekcionovaných i standardních kabelů bez použití nástrojů. KEL-QTA ø mm Rychlá montáž bez nástrojů Vysoká hustota montáže a velká varialibita Zavádění konfekcionovaných i normálních kabelů Dodatečná montáž kabelů, snadný a rychlý servis KEL-QTE ø mm 1 max. 5.2 mm 10 6,4 2,3 24 6,4 2,3 Třída hořlavosti Stupeň krytí (QTA) Teplota Vlastnosti Výřezy Elastomer UL94-V0, samozhášivý IP54 při správné volbě a použití všech komponent - 40 C až + 90 C (staticky) Bez halogenu, bez silikonu Standardní metrické KEL-QTE ø mm 1 max. 5.2 mm Typ A: Typ B: Pro plechy tl mm Pro plechy tl mm KEL-QTE ø mm 1 max. 5.2 mm 10 6,4 2,3 QT průchodkové vložky KEL-AD kryty konektorů Strana 47 Strana ,4 2,3 KEL-QTE ø mm 1 max. 5.2 mm
