2 Telekomunikační věže Společnost Project International, a. s., se zabývá m.j. komplexními dodávkami technologických celků pro mobilní komunikace a projektováním a výrobou ocelových konstrukcí se zaměřením na ocelové konstrukce pro telekomunikační účely. Dovolujeme si Vám nabídnout své produkty vyvíjené předevšímsohledemnapotřebygsmtechnologievespoluprácisrenomovaným zahraničnímpartneremsmnohaletouzkušenostívtomtooboru. Naše vývojové oddělení zabývající se navrhováním těchto konstrukcí slučuje několikaleté zkušenosti zpraxe voblasti výstavby GSM stanic smoderními technologiemi vývoje strojírenských produktů, jako jsou systémy Mechanical Desktop a Autodesk Inventor pro trojrozměrné modelování sestav ocelových konstrukcí a následné generování dílenské dokumentace, FEM analýzu pro optimalizaci konstrukce zhlediskajejípevnosti adimenzování jednotlivých dílců. Zároveň využíváme i spolupráce s renomovanými zahraničními firmami s dlouholetouzkušenostívoborukonstrukcíprokomunikace. Pro výrobu našich stožárů využíváme přednostně vlasních výrobních kapacit a případně pečlivě vybranésubdodavatele,jejichžkvalitavýrobyjeporovnatelnádle mezinárodních standardů ISO. Zároveň využíváme vlastních kontrolních procedur zahrnujících dodržování technologické kázně výroby, kontrolu kvality vstupníchmateriálů adohlednaddodržovánímvýrobníchtolerancífinálníchdílců dlenámidodanévýrobnídokumentace. Naše firma se maximálně zasazuje ovyužívání ekologických technologií při výrobě, což zahrnuje široké spektrum opatření od používání ekologicky šetrných nátěrových materiálů po dokonalý úklid a ekologickou likvidaci odpadů po dokončeníceléhodíla. Telekomunikační stožáry PŘÍHRADOVÉ TUBUSOVÉ TRIO ATLAS TRIOMOBILE PRISMA MONA Úvod Strana 1.1

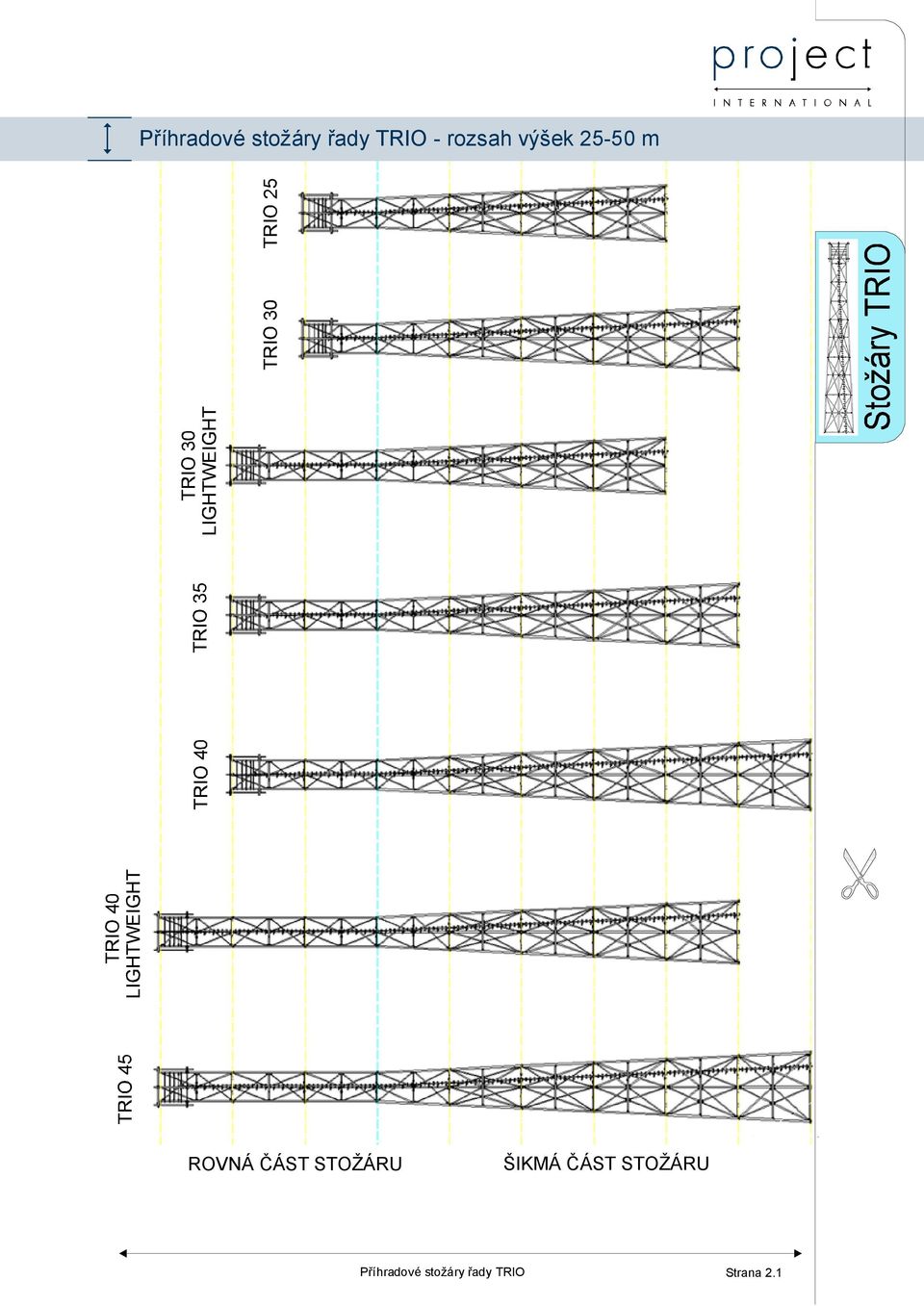

3 Příhradové stožáry řady TRIO -rozsah výšek m ROVNÁ ČÁST STOŽÁRU ŠIKMÁ ČÁST STOŽÁRU Příhradové stožáry řady TRIO Strana 2.1

4 Příhradové stožáry řady TRIO -rozsah výšek m Příhradový samonosný stožár typu TRIO je určen pro osazení do celkové plochy antén 13 m2 přizákladním tlakuvětru0.55kn/m2,tj.donadmořskévýšky800mdle ČSN tato hodnota je však závislá na celkové výšcestožáru,kterájevrozmezí25-50metrů. Spodní částvěžemátvartrojbokéhojehlanu,horní částje trojúhelníkového půdorysu. Nárožníky adiagonály věže jsou trubkové. Na vrcholu věže je 1plošina pro uchycení anténních držáků, které mohou být připevněny k nárožníkům věže nebo k instalovaným trubkovým nástavcůmnaokružístožáru.kotvenívěžejeprovedeno do betonového základu pomocí kotevních šroubů uchycených do ocelové konstrukce základu věže. Spojovacímateriáljepevnostnítřídy8.8.Věžjevybavena kabelovou lávkou o šířce 2x340 mm a výstupním žebříkem, který je vybaven zabezpečovacím zařízením protipáduamůžebýtvybaveniochrannýmkošem. Vpřípadě požadavku může být instalována další plošina pro instalaci antén. Vzdálenost mezi plošinami odpovídá modulu konstrukce stožáru -2.5m. Celkem lze na stožár namontovataž4plošinyvjehonekónické části. Celákonstrukceježárově zinkovánavrstvouominimální tloušťce 110 mikrometrů pro části konstrukce, 40 mikrometrů prošroubyavpřípadě požadavkuzákazníka nebo leteckého inspektorátu opatřena bílo-červeným polyuretanovým nátěrem. Věž můžebýtvpřípadě požadavkuopatřenavýstražnýmosvětlením. Stožár se zpravidla sestavuje celý vmístě stavby.stožár lze vztyčit předmontovaný - vcelku. Po vztyčení jsou šroubové spoje dotaženy momentovým klíčem na předepsané hodnoty.přifinálním dotahování šroubových spojů jsou tyto zajištěny lepidlem LOCTITE222. Detail provedení dvojitékabelové trasy Rozsah výšek Osazení do celkové plochy antén Kabelová trasa Bezpečnostnísystém Optimální rozměr pozemku věže Výška segmentu věže 25-50m 2 až 13 m na posledních 15 m délky stožáru (0,5 výchylka) 2x340mm Söll,SF 10 x12m 5m Příhradové stožáry řady TRIO Strana 2.2

5 Trubkové stožáry řady MONAaMONA-H -rozsah výšek m MONA30 MONA25 Trubkové stožáry řady MONA Strana 3.1

6 Trubkové stožáry řady MONA a MONA-H - rozsah výšek m Tubusový samonosný stožár typu MONA je plnostěný ocelový stožár o výšce metrů, s plošinou kruhového tvaru na vrcholu. Tento typ stožáru je dodáván ve dvou verzích: 1. Stožár pro pro osazení 6-ti kusy GSM antén a 4 kusy MW antén o průměru 60 cm při základním tlaku větru 0,55 kn/m2, tj. do nadmořské výšky 900 m dle ČSN tato hodnota je však závislá na celkové výšce stožáru. 2. Stožár pro osazení až třemi operátory o celkové ploše antén 13m2 při základním tlaku větru 0,55 kn/m2, tj. do nadmořské výšky 900 m dle ČSN Konstrukce tohoto stožáru je kombinovaná, železobetonová s ocelovým pláštěm. Konstrukci stožáru tvoří trubkové segmenty, každý o délce 5 metrů s přivařenými přírubami. Jednotlivé segmenty se spojují šroubováním. Plošina na vrcholu je kruhového půdorysu o délce strany 2,5 metru tzn. s trubkovými držáky je zaručena diverzita až 4 metry s použitím výložníků. Antény je možné připevnit na trubkové držáky dodávané spolu s věží. Kotvení věže je provedeno do betonového základu pomocí kotevních šroubů uchycených do ocelové konstrukce základu věže. Spojovací materiál je pevnostní třídy 8.8. Věž je vybavena kabelovou lávkou o šířce 400 mm (600 mm MONA-H 35 a 40 m) a výstupním žebříkem, který je vybaven zabezpečovacím zařízením proti pádu. Celá konstrukce je žárově zinkována vrstvou o minimální tloušťce 110 mikrometrů pro části konstrukce, 40 mikrometrů pro šrouby a v případě požadavku zákazníka nebo leteckého inspektorátu opatřena bílo-červeným polyuretanovým nátěrem. Montáž je nutné provádět pomocí těžké jeřábové techniky a proto lze tyto věže použít v případě dostupnosti lokality pro tyto stavební stroje. V případě nepřístupnosti lokality je možná montáž vrtulníkem o nosnosti minimálně 2000 kg. Rozsah výšek Osazení antén - typ standard Kabelová trasa Bezpečnostní systém Optimální rozměr pozemku věže Výška segmentu věže m m nebo 13 m (MONA-H) 1 x 400 mm, 550 mm (MONA-H) Söll, SF 10 x 10 m 5m Trubkové stožáry řady MONA Strana 3.2

7 Příhradové stožáry řadyatlas -rozsah výšek m Příhradové stožáry řady ATLAS Strana 4.1

8 Příhradové stožáry řady ATLAS - rozsah výšek m Příhradový samonosný stožár typu ATLAS je určen pro osazení do celkové plochy antén až do 80 m2 při základním tlaku větru 0,55 kn/m2, tj. do nadmořské výšky 800 m dle ČSN Tato hodnota je však závislá na celkové výšce stožáru, která je v rozmezí metrů, a na požadavcích zákazníka. Spodní část věže má tvar jehlanu, horní část je čtvercového tvaru. Celá konstrukce věže nárožníky i diagonály jsou šroubovány z trubkových dílců. Do konstrukce stožáru lze nainstalovat plošiny pro přístup k uchycení anténních držáků, které mohou být připevněny k nárožníkům věže nebo k instalovaným trubkovým nástavcům. Kotvení věže je provedeno do betonového základu pomocí kotevních šroubů uchycených do ocelové konstrukce základu věže. Spojovací materiál je pevnostní třídy 8.8. Věž je vybavena kabelovou lávkou o šířce 2x500 mm (MAX 4x500 mm) a výstupním žebříkem, který je vybaven zabezpečovacím zařízením proti pádu a může být vybaven i ochranným košem. Stožár lze vybavit točitým schodištěm a plošinami se zábradlím ve výšce dle požadavku zákazníka - pak může být provozovaný jako vysílač kombinovaný s rozhlednou. Celá konstrukce je žárově zinkována vrstvou o min. tloušťce 110 mikrometrů pro části konstrukce, 40 mikrometrů pro šrouby a může být v případě požadavku zákazníka nebo leteckého inspektorátu opatřena bí lo-č erveným polyuretanovým nátěrem. Rozsah výšek Osazení antén - typ standard Kabelová trasa Bezpečnostní systém Optimální rozměr pozemku věže m 2 až do 80 m 2 x 500 mm Söll, SF 20 x 20 m Příhradové stožáry řady ATLAS Strana 4.2

9 Dočasné (mobilní) stožáry řady TRIOMOBILE -rozsah výšek m Dočasné (mobilní) stožáry řady TRIOMOBILE Strana 5.1

10 Dočasné (mobilní) stožáry řady TRIOMOBILE - rozsah výšek m Příhradový samonosný stožár typu TRIO MOBILE je určen pro osazení do celkové plochy antén 4 m při základním tlaku větru 0,55 kn/m2 dle ČSN tato hodnota je však závislá na celkové výšce stožáru, která je v rozmezí metrů, a na geologických podmínkách lokality. 2 Stožár je trojúhelníkového průřezu, který je shodný v celé délce stožáru. Délka jednotlivých segmentů je 4m. Nárožníky a diagonály věže jsou trubkové. Na vrcholu stožáru je trubková konstrukce pro připevnění GSM panelových antén s diverzitou 3 m. Antény radioreléových spojů lze instalovat přímo na nárožníky stožáru. Kotvení stožáru je provedeno do betonového prefabrikovaného základu. Spojovací materiál je pevnostní třídy ČSN EN Věž je vybavena kabelovou lávkou o šířce 450 mm a výstupním žebříkem, který je vybaven zabezpečovacím zařízením proti pádu. Prefabrikovaný základ je nutné založit na zpevněnou upravenou plochu o minimální nosnosti 100 kpa, v případě komplikovaných základových poměrů je nutné provést standardní geologický průzkum. Rozsah výšek Osazení do celkové plochy antén Kabelová trasa Bezpečnostní systém m 4 m2 1 x 450 mm Söll Dočasné (mobilní) stožáry řady TRIOMOBILE Page 5.2

11 Příhradové stožáry řady PRISMA-rozsah výšek m Příhradové stožáry řady PRISMA Strana 6.1
