Výzkumná zpráva č

Transkript

1 Výzkumná zpráva č Dendrochronologické datování dřevěných konstrukčních prvků budovy bývalého pivovaru (čp. 81) v Žirovnici (okr. Pelhřimov) Dendrochronologické datování dřeva Ing. Tomáš Kyncl, Eliášova 37, Brno , IČO březen 2008

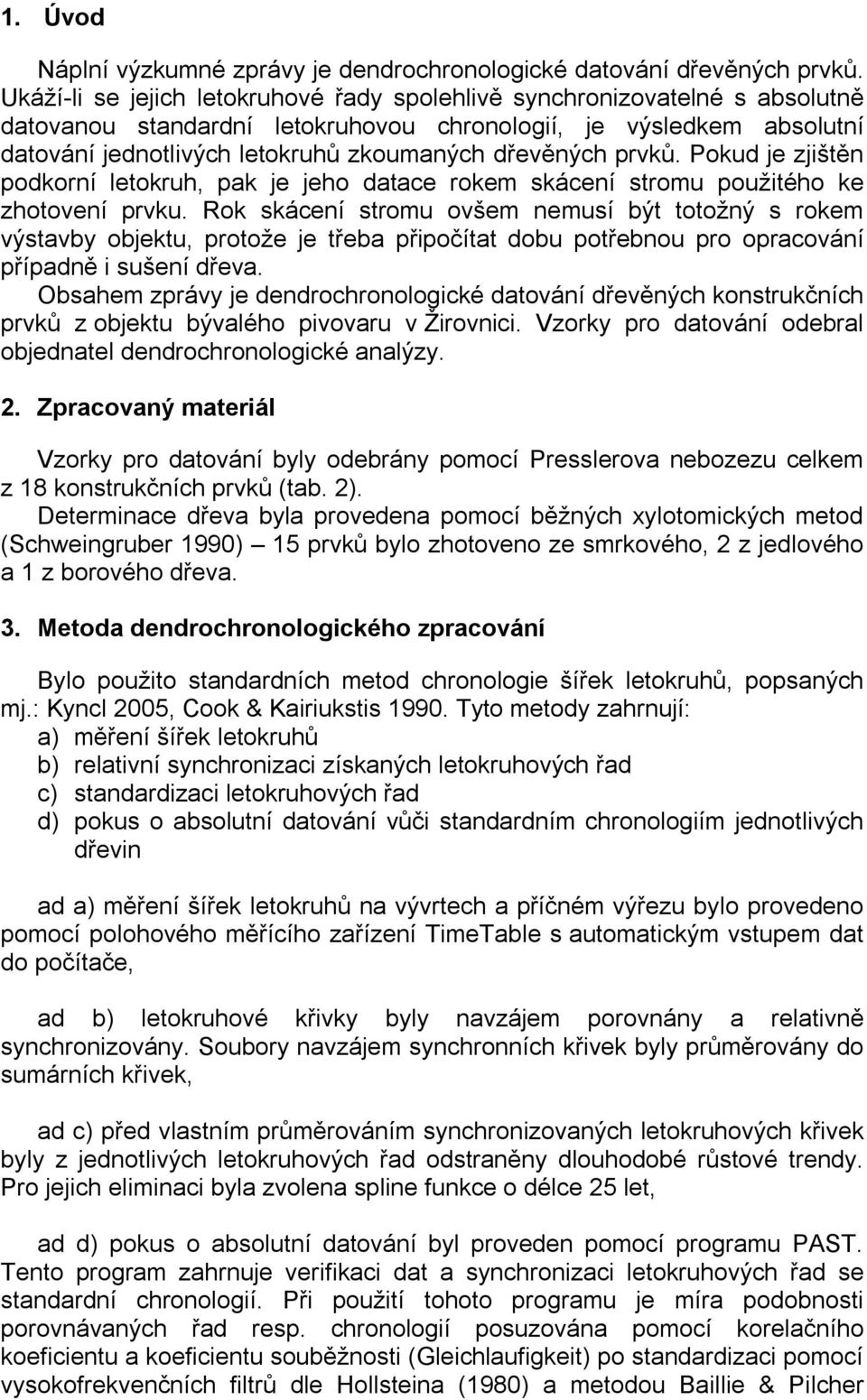

2 1. Úvod Náplní výzkumné zprávy je dendrochronologické datování dřevěných prvků. Ukáží-li se jejich letokruhové řady spolehlivě synchronizovatelné s absolutně datovanou standardní letokruhovou chronologií, je výsledkem absolutní datování jednotlivých letokruhů zkoumaných dřevěných prvků. Pokud je zjištěn podkorní letokruh, pak je jeho datace rokem skácení stromu použitého ke zhotovení prvku. Rok skácení stromu ovšem nemusí být totožný s rokem výstavby objektu, protože je třeba připočítat dobu potřebnou pro opracování případně i sušení dřeva. Obsahem zprávy je dendrochronologické datování dřevěných konstrukčních prvků z objektu bývalého pivovaru v Žirovnici. Vzorky pro datování odebral objednatel dendrochronologické analýzy. 2. Zpracovaný materiál Vzorky pro datování byly odebrány pomocí Presslerova nebozezu celkem z 18 konstrukčních prvků (tab. 2). Determinace dřeva byla provedena pomocí běžných xylotomických metod (Schweingruber 1990) 15 prvků bylo zhotoveno ze smrkového, 2 z jedlového a 1 z borového dřeva. 3. Metoda dendrochronologického zpracování Bylo použito standardních metod chronologie šířek letokruhů, popsaných mj.: Kyncl 2005, Cook & Kairiukstis Tyto metody zahrnují: a) měření šířek letokruhů b) relativní synchronizaci získaných letokruhových řad c) standardizaci letokruhových řad d) pokus o absolutní datování vůči standardním chronologiím jednotlivých dřevin ad a) měření šířek letokruhů na vývrtech a příčném výřezu bylo provedeno pomocí polohového měřícího zařízení TimeTable s automatickým vstupem dat do počítače, ad b) letokruhové křivky byly navzájem porovnány a relativně synchronizovány. Soubory navzájem synchronních křivek byly průměrovány do sumárních křivek, ad c) před vlastním průměrováním synchronizovaných letokruhových křivek byly z jednotlivých letokruhových řad odstraněny dlouhodobé růstové trendy. Pro jejich eliminaci byla zvolena spline funkce o délce 25 let, ad d) pokus o absolutní datování byl proveden pomocí programu PAST. Tento program zahrnuje verifikaci dat a synchronizaci letokruhových řad se standardní chronologií. Při použití tohoto programu je míra podobnosti porovnávaných řad resp. chronologií posuzována pomocí korelačního koeficientu a koeficientu souběžnosti (Gleichlaufigkeit) po standardizaci pomocí vysokofrekvenčních filtrů dle Hollsteina (1980) a metodou Baillie & Pilcher

3 (1973). Nalezená synchronní pozice byla ověřena v programu Cofecha, kde byl vypočítán korelační koeficient bez použití výše uvedených filtrů. 4. Použité standardní chronologie a srovnávací letokruhové řady Pro datování jedlového dřeva byla použita standardní chronologie jedle pro Moravu (je-mo ), smrk byl datován pomocí standardní chronologie smrku pro Moravu (sm-mo ). Oba použité standardy byly sestaveny v Botanickém ústavu AV ČR v Průhonicích. 5. Výsledky 5.1. Relativní datování Letokruhové křivky většiny smrkových trámů bylo možné synchronizovat do 130 let dlouhé průměrné chronologie označené R44a50zirovnice-cp_81PC1 (graf 1). Pouze letokruhové křivky dvou smrkových trámů (R4484, R5079) byly sumarizovány do samostatné řady označené R44a50zirovnice-cp_81PC2 (graf 2). Také obě letokruhové křivky jedlových prvků bylo možné sumarizovat do 55 let dlouhé průměrné chronologie označené R44zirovnice-cp_81AB (graf 3) Absolutní datování Porovnání všech sestavených chronologií s příslušnými standardními chronologiemi vedlo k nalezení spolehlivých synchronních pozic (tab. 1) datujících poslední letokruh řady R44a50zirovnice-cp_81PC1 do roku 1866 (graf 4) a poslední letokruhy řad R44a50zirovnice-cp_81PC2 a R44zirovnicecp_81AB do roku 1922 (graf 5 a 6). Pokus o datování borové řady R4489 nebyl úspěšný. je-mo05 ( ) sm-mo05 ( ) R44a50zirovnice-cp_81PC1-13,30**; 14,50**; 80,8%**; 130 0,78 (t=14,10**) R44a50zirovnice-cp_81PC2-5,42**; 5,33**; 72,9%**; 59 R44zirovnice-cp_81AB 6,71**; 6,13**; 73,6%**; 55 0,55 (t=4,79**) 0,47 (t=4,02**) - Tab. 1: Hodnoty t-testu korelačního koeficientu po standardizaci letokruhových řad pomocí pětiletého klouzavého průměru (první číslo) a metodou popisovanou Hollsteinem (1980) (druhé číslo). Dále je uvedena hodnota koeficientu souběžnosti (GI) a délka překrytí srovnávaných letokruhových řad. V druhém řádku jsou uvedeny hodnoty korelačního koeficientu a odpovídajícího t-testu (t) získané v programu Cofecha. Hodnoty označené *) jsou signifikantní na hladině významnosti 99,5 %, **) signifikantní na hladině významnosti 99,95%.

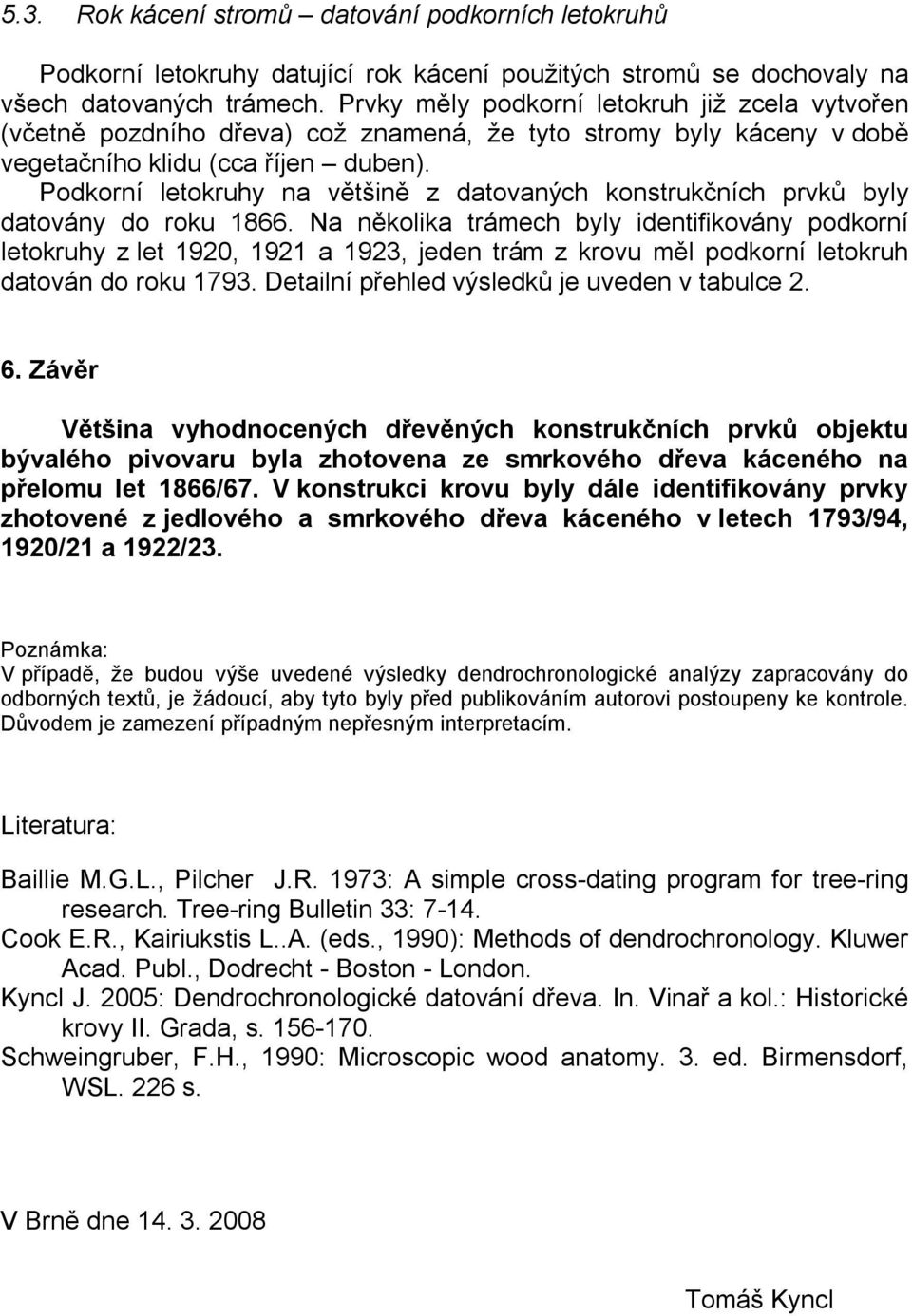

4 5.3. Rok kácení stromů datování podkorních letokruhů Podkorní letokruhy datující rok kácení použitých stromů se dochovaly na všech datovaných trámech. Prvky měly podkorní letokruh již zcela vytvořen (včetně pozdního dřeva) což znamená, že tyto stromy byly káceny v době vegetačního klidu (cca říjen duben). Podkorní letokruhy na většině z datovaných konstrukčních prvků byly datovány do roku Na několika trámech byly identifikovány podkorní letokruhy z let 1920, 1921 a 1923, jeden trám z krovu měl podkorní letokruh datován do roku Detailní přehled výsledků je uveden v tabulce Závěr Většina vyhodnocených dřevěných konstrukčních prvků objektu bývalého pivovaru byla zhotovena ze smrkového dřeva káceného na přelomu let 1866/67. V konstrukci krovu byly dále identifikovány prvky zhotovené z jedlového a smrkového dřeva káceného v letech 1793/94, 1920/21 a 1922/23. Poznámka: V případě, že budou výše uvedené výsledky dendrochronologické analýzy zapracovány do odborných textů, je žádoucí, aby tyto byly před publikováním autorovi postoupeny ke kontrole. Důvodem je zamezení případným nepřesným interpretacím. Literatura: Baillie M.G.L., Pilcher J.R. 1973: A simple cross-dating program for tree-ring research. Tree-ring Bulletin 33: Cook E.R., Kairiukstis L..A. (eds., 1990): Methods of dendrochronology. Kluwer Acad. Publ., Dodrecht - Boston - London. Kyncl J. 2005: Dendrochronologické datování dřeva. In. Vinař a kol.: Historické krovy II. Grada, s Schweingruber, F.H., 1990: Microscopic wood anatomy. 3. ed. Birmensdorf, WSL. 226 s. V Brně dne Tomáš Kyncl

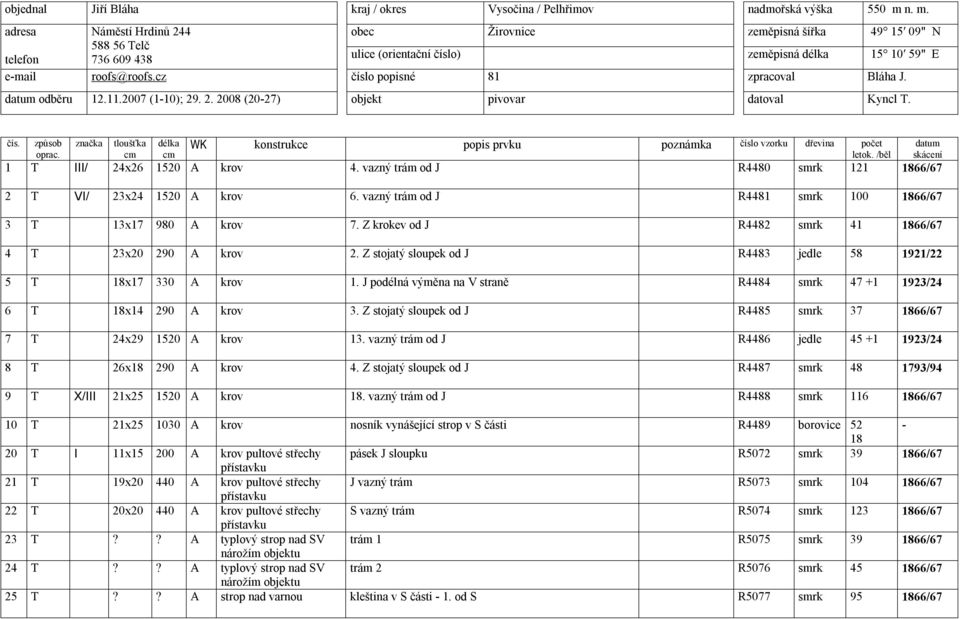

5 objednal Jiří Bláha kraj / okres Vysočina / Pelhřimov nadmořská výška 550 m n. m. adresa Náměstí Hrdinů 244 obec Žirovnice zeměpisná šířka " N Telč telefon ulice (orientační číslo) zeměpisná délka " E roofs@roofs.cz číslo popisné 81 zpracoval Bláha J. datum odběru (1-10); (20-27) objekt pivovar datoval Kyncl T. čís. způsob značka tloušťka délka WK konstrukce popis prvku poznámka číslo vzorku dřevina počet oprac. cm cm letok. /běl 1 T III/ 24x A krov 4. vazný trám od J R4480 smrk /67 2 T VI/ 23x A krov 6. vazný trám od J R4481 smrk /67 3 T 13x A krov 7. Z krokev od J R4482 smrk /67 4 T 23x A krov 2. Z stojatý sloupek od J R4483 jedle /22 5 T 18x A krov 1. J podélná výměna na V straně R4484 smrk /24 6 T 18x A krov 3. Z stojatý sloupek od J R4485 smrk /67 7 T 24x A krov 13. vazný trám od J R4486 jedle /24 8 T 26x A krov 4. Z stojatý sloupek od J R4487 smrk /94 9 T X/III 21x A krov 18. vazný trám od J R4488 smrk /67 10 T 21x A krov nosník vynášející strop v S části R4489 borovice T I 11x A krov pultové střechy pásek J sloupku R5072 smrk /67 přístavku 21 T 19x A krov pultové střechy J vazný trám R5073 smrk /67 přístavku 22 T 20x A krov pultové střechy S vazný trám R5074 smrk /67 přístavku 23 T?? A typlový strop nad SV trám 1 R5075 smrk /67 nárožím objektu 24 T?? A typlový strop nad SV trám 2 R5076 smrk /67 nárožím objektu 25 T?? A strop nad varnou kleština v S části - 1. od S R5077 smrk /67 datum skácení

6 26 T?? A strop nad varnou 2. kleština od S R5078 smrk /67 27 T 19x A krov 5. ležatý sloupek na V straně vyměněný R5079 smrk /21 R44zirovnice-cp_81PC1 R R smrk R44zirovnice-cp_81AB R jedle R50zirovnice-cp_81PC2 R4484+R5079 smrk Tab. 2: Přehled parametrů vzorků odebraných z dřevěných konstrukčních prvků bývalého pivovaru v Žirovnici. Doba kácení použitého stromu je uvedena ve sloupci datum skácení ve tvaru např. 1806/07- strom kácen na přelomu let V silně orámované části tabulky jsou uvedeny parametry sestavených průměrných chronologií.

7 R5078 R5074 R4480 R4487 R4488 R5073 R4481 R5077 R5076 R4482 R5072 R5075 R Graf 1: Letokruhové křivky smrkových trámů synchronizované do chronologie R44a50zirovnicecp_81PC1. R5079 R Graf 2: Letokruhové křivky smrkových trámů synchronizované do chronologie R44a50zirovnicecp_81PC2.

8 R4483 R Graf 3: Letokruhové křivky jedlových trámů synchronizované do chronologie R44zirovnice-cp_81AB. R40a50zirovnice-cp_81PC1 sm-mo Graf 4: Porovnání průměrné letokruhové křivky smrkových trámů R44a50zirovnice-cp_81PC1 se standardní chronologií smrku pro Moravu (sm-mo05). R44a50zirovnice-cp_81PC2 sm-mo Graf 5: Porovnání průměrné letokruhové křivky smrkových trámů R44a50zirovnice-cp_81PC2 se standardní chronologií smrku pro Moravu (sm-mo05).

9 R44zirovnice-cp_81AB je-mo Graf 6: Porovnání průměrné letokruhové křivky jedlových trámů se standardní chronologií jedle pro Moravu (je-mo05).

10 Letokruhové indexy sestavených průměrných chronologií (formát Heidelberg) HEADER: Keycode=R44a50zirovnice-cp_81PC1 Length=130 DateEnd=1866 Species=PCAB Location=Žirovnice PersID=TK Comment=R R DATA:Tree HEADER: Keycode=R44a50zirovnice-cp_81PC2 Length=55 DateEnd=1922 Species=PCAB Location=Žirovnice PersID=TK Comment=R4484+R5079 DATA:Tree
