1 UCS Servery, novinky, design DCA1 Josef Venzhöfer, SE

2 Agenda Infrastrukturní vrstva UCS Přehled a novinky fabric interconnectů Přehled a novinky serverů Škálování Management vrstva UCS Přehled a novinky Škálování Presentation Title:UCS Servery, novinky, design

3 Novinky v HW portfoliu UCS Portfolio fabric interconnectů Přehled B-Series Přehled C-Series Přehled M-Series Přehled HX-Series Přehled E-Series Presentation Title:UCS Servery, novinky, design

4 Topologie zapojení UCS infrastruktury Nexus 7K/9K 40G FC / FCoE 10G 40G FC / FCoE FI 6300/6200 MDS 9706/9710/9718 Storage Array UCS B-Series B200 B260 B460 & IOM 2300 IOM 2200 UCS C-Series C220 C240 C460 C3000 Nexus 2232PP/TM-E 2348UPQ UCS M-Series M142 M1414 M2414

5 Portfolio UCS Fabric Interconnectů UCS 6300 UCS 6324 (Mini) UCS 6120 & 6140 X 10GbE Třetí generace FI s funkcemi pro různě velká řešení UCS 6296 & 6248 EOL/EOS 40GbE SHIPPING EOL

6 Modely UCS FI a IOM třetí generace FI 6300 Series a IOM 2300 FI x 40GbE QSFP+ portů Přepínací výkon 2.56Tbps 1RU box s fixní konfigurací FI UP 24 x 40GbE QSFP+ a 16 x UP portů (1/10GbE nebo 4/8/16G FC) Přepínací výkon 2.43Tbps 1RU box s fixní konfigurací IOM x 40GbE interních server portů a 4 x 40GbE QSFP+ externích uplinků Propustnost 960Gbps

7 Fabric extendery Nexus 2200, 2300 Model Nexus 2232PP/TM-E Nexus 2348UPQ Velikost 1RU 1RU Počet uplinků 8 x 10G SFP+ 2 x 40G QSFP+ 4 x 40G QSFP+ Server portů 32 x 1/10G SFP+/RJ x 1/10GbE nebo 4/8/16G FC SFP+ 4x 40G QSFP+ Over subscripce 4:1 2:1

8 UCS Mini 6324 FI USB port Nahrávání firmware QSFP Licencovaný port Pouze 4x 10Gbit režim Přímé připojení UCS C- Series Appliance port FCoE Storage port Připojení druhého chassis 4 x SFP+ Management port 10/100/1000 Mbps Unified porty Uplink (Ethernet, Fibre Channel and FCoE) Server: Direct-attach only Appliance Podpora 1 nebo 10 GbE Konzolový port Parametr Maximální hodnota Přepínací propustnost 500Gbps Počet 1 Gigabit LAN portů 4 Počet 10 Gigabit LAN portů 4 FC portů 4 (8G/4G) Počet aktivních VLAN 200 Počet IGMP skupin 50 Počet virtuálních rozhraní 648 Maximální velikost rámce 9K

9 Portfolio UCS B, C-Series Modulární řešení Univerzální použití Intenzivní výpočetní zátěž UCS C3000 Series Modulární platforma pro nasazení s požadavkem na vysokou kapacitu lokálního úložiště UCS M-Series Modulární platforma vhodná pro vysoce paralelizované výpočetní úlohy či nasazení v hostingu UCS C240 M4 2-socketový server pro nasazení s požadavkem na lokální úložiště UCS C220 M4 2-socketový server pro běžné nasazení UCS B200 M4 2-socketový server pro univerzální nasazení UCS B420 M4 4-socketový server pro paměťově náročná nasazení UCS B260 M4 2-socketový systém pro náročné výpočetní úlohy rošiřitelný na 4-socketový systém UCS C460 M4 4-socketový server pro intenzivní výpočetní zátěž poskytující vysokou rozšiřitelnost UCS B460 M4 4-socketový systém pro nejnáročnější výpočetní úlohy Blade Rackmount

10 Cisco HyperFlex (HX-series) HX220c HX240c HX240c + B nodový cluster pro nejmenší nasazení (VDI, ROBO) každý node 1x480 GB Cache SSD 6x1.2TB HDD SD karta/120gb SSD (boot/operativní prostor) 3-8 nodový cluster pro vysokokapacitní nasazení (VSI: IT/Biz Apps, Test/Dev) každý node 1x1.6TB Cache SSD až 23x1.2TB HDD SD karta/120gb SSD (boot/operativní prostor) Hybridní konfigurace (Výpočetně náročné aplikace/vdi) cluster s 3-8 HX240c nody až 4 blade servery SD karta nebo SAN (boot)

11 Modulární architektura UCS C3000 HDD 4 řady hot-swap disků SFF 400GB/1,6TB SSD 4TB/6TB NL-SAS Celkově: 56 disků Výpočetní node 2x E V2 CPU 128/256GB RAM 1GB/4GB RAID Cache Volitelné diskové rozšíření 4x hot-swap disk LFF 4TB/6TB HDD Nebo druhý výpočetní node Systémový I/O kontrolér (SIOC) Cisco mlom Slot až 4x 120GB SSD OS/Boot

12 2 RU UCS M-Series chassis Kapacita 8 x slot pro cartridge RAID řadič Cisco 12 Gb Modular RAID Controller with 2GB Flash-Backed Write Cache (FBWC) RAID-0/1/5/10/50 LED ID, Napájení, Stav subsystému, Stav slotu Úložiště Konektivita 4 x SATA 480 GB SSD nebo SAS 400/800/1600 GB SSD 2 x 40 Gb Napájení 2 x 1400W

13 UCS M-Series - cartridge použití M-Series Finanční sektor Cloudové služby Medicinský výzkum Vývoj elektroniky UCS M142 UCS M1414 UCS M2814 Dense Compute (mikroservery) Hustota nasazení 16 x 1-socketový server ve 2 RU 8 x 1-socketový server ve 2 RU 4 x 2-socketový server v 2 RU Procesory Intel Xeon Processor E3 L (TDP < 45W per CPU) Intel Xeon Processor E3 (s vyšší taktovací frekvencí) Intel Intel Xeon E5 Processor (TDP < 105W per CPU) Cloudové aplikace (mikroslužby) Vhodné použití Statický webový obsah, dedikovaný hosting, online gaming, genetický výzkum Automatizace návrhu elektroniky, výpočty předpovědních modelů, medicinský výzkum Dynamický webový obsah, aplikační kontejnery, cloud computing Grid Computing

14 UCS E-Series portfolio M2 Cisco UCS-E160D Cisco UCS-E180D Cisco UCS-E140S Cisco UCS-EN120S Servisní modul VMware a Hyper-V certifikován Intel Atom Síťové služby vwlc, vwaas Servisní modul Vmware, Hyper-V, Citrix certifikován Intel E3 4 járdový procesor vwlc, vwaas, zabezpečovací systémy Servisní modul Vmware, Hyper-V, Citrix certifikován Intel E5 6 jádrový procesor vwlc, vwaas, VDI, zabezpečovací systémy Servisní modul Vmware, Hyper-V, Citrix certifikován Intel E5 8 jádrový procesor vwlc, vwaas, VDI, zabezpečovací systémy, bezpečnostní aplikace

15 Škálování UCS M-Series UCS B & C-Series UCS E-Series UCS C-Series UCS Mini Blade servery pro ISR routery Rack servery 1-4RU, pro střední pobočky či menší data centra Integrované řešení pro decentralizaci Škálovatelné řešení pro data centrum Výpočetní centra s vysokou hustotou Malé pobočky a provozy s potřebou autonomity k centrále Prostředí s vysokými nároky na výkon výpočetní i storage vrstvy Plně autonomní pobočky a lokality Datová centra středních a velkých podniků či menších providerů Poskytovalé (cloud) služeb, velké podniky a výzkumné organizace Presentation Title:UCS Servery, novinky, design

16 Rozšiřitelnost UCS rackmount řešení Samostatné servery Management a plná konfigurace prostřednictvím Cisco IMC Přístup přes WebGUI, CLI, API Integrace do Cisco IMC Supervizoru či UCS Directoru Ideální pro nasazení omezeného počtu serverů v mnoha lokalitách Samostatný UCS rackmount server UCS 6100/6200/6300 Direct connect rackmount serverů k Fabric Interconnectům Zjednodušení topologie a správa UCS Managerem Možnost kombinovat další v rámci jednotného managementu Ideální pro nasazení malého počtu rackmount serverů v kombinaci s blade Direct Connect UCS rackmount servery UCS 6100/6200/6300 Single Connect rackmount serverů přes FEX k Fabric Interconnetům Maximální možná velikost nasazení (10 párů FEX / 160 serverů) Využití fabric extenderů Nexus 2232PP, 2232TM-E, 2348UPQ Ideální pro nasazení velkého množství rackmount serverů Nexus 2200/2300 Single Connect UCS rackmount servery

17 Rozšiřitelnost UCS Mini UCS Mini v jednom chassis Jedno chassis s až 8 blade servery Rozšiřitelné až o 7 rackmount serverů Rozšíření o druhé chassis Rozšíření z 8 na 16 blade serverů Připojení prostřednictvím IOM 2200 Možnost rozšířit až o 4 rackmount servery Maximální konfigurace s 20 servery

18 Rozšiřitelnost UCS řešení 8x UCS blade 1 UCSM, 3 Management IP 16x UCS blade 1 UCSM, 3 Management IP 24x UCS blade 1 UCSM, 3 Management IP 32x UCS blade 1 UCSM, 3 Management IP Přidání chassis Až 20 B/M-series chassis Až 10 FEX per FI (160x B/C-series server) (192x M-series server) Přidání chassis Přidání chassis

19 Přehled a novinky UCS management IMC Supervisor 2.0 UCS Manager 3.1 UCS Central 1.4 UCS Performance Manager 2.0 UCS Director 5.4 Presentation Title:UCS Servery, novinky, design

20 UCS: Vestavěná automatizace Integrovaný management řízený politikami Uplink port configuration, VLAN, VSAN, QoS, and EtherChannels Storage expert Server expert Síťový expert Server port configuration including LAN and SAN settings Network interface card (NIC) configuration: MAC address, VLAN, and QoS settings; host bus adapter HBA configuration: worldwide names (WWNs), VSANs, and bandwidth constraints; and firmware revisions configuration: MAC address VLAN, and QoS settings; host bus adapter HBA configuration: worldwide names (WWNs), VSANs, Unique user ID (UUID), firmware revisions, and RAID controller settings configuration: MAC address, VLAN, and QoS settings; host bus adapter HBA configuration: worldwide names (WWNs), VSANs, Service profile assigned to server, chassis slot, or pool configuration: MAC address, VLAN, and QoS settings; host bus adapter HBA configuration: worldwide names (WWNs), VSANs, 1 Experti přes jednotlivé oblasti definují politiky 2 Politiky jsou použity k sestavení šablon servisních politik 3 Na základě definovaných šablon jsou vytvořeny servisní profily 4 Asociace servisních profilů s hardware zajistí automatickou konfiguraci serverů

21 UCS Management Portfolio ne-cisco infrastruktura UCS Director API UCS Director Správa a orchestrace infratruktury řízená politikami s oriantací na aplikace Virtualizační platfomy API IMC Supervisor API UCS Central Politikami řízená správa napříč DC i UCS doménami API UCS Performance Manager Výkonnostní monitoring Sítová zařízení API API UCS Manager doména 1 API UCS Manager doména x Úložiště CIMC Servery samostatné UCS C-Series, E-Series Unified Computing System FlexPod vblock Integrovaná a konvergovaná infrastruktura Základní možnosti správy Pokročilá abstrakce a automatizace infrastruktury

22 IMC Supervisor 2.0 Zastřešující management pro samostatné C-Series servery Udržování přehledu o HW inventáři a monitoring stavu Definice politik a profilů nastavení Přehledy pro skupiny serverů Ovládání napájení a KVM Automatizovaná správa firmware Založeno na komponentách UCS Directoru

23 UCS Manager 3.1 Management vrstva běžící uvnitř UCS fabric interconnectů Abstrakce nastavení všech aspektů Servisního profilu od vlastního HW Automatizace prostřednictvím politik a šablon Hierarchicky členěná nastavení a politiky Jednotný způsob správy všech integrovatelných řad serverů RBAC, integrace s LDAP/AD XML API pro monitoring a řízení externími programovými prostředky

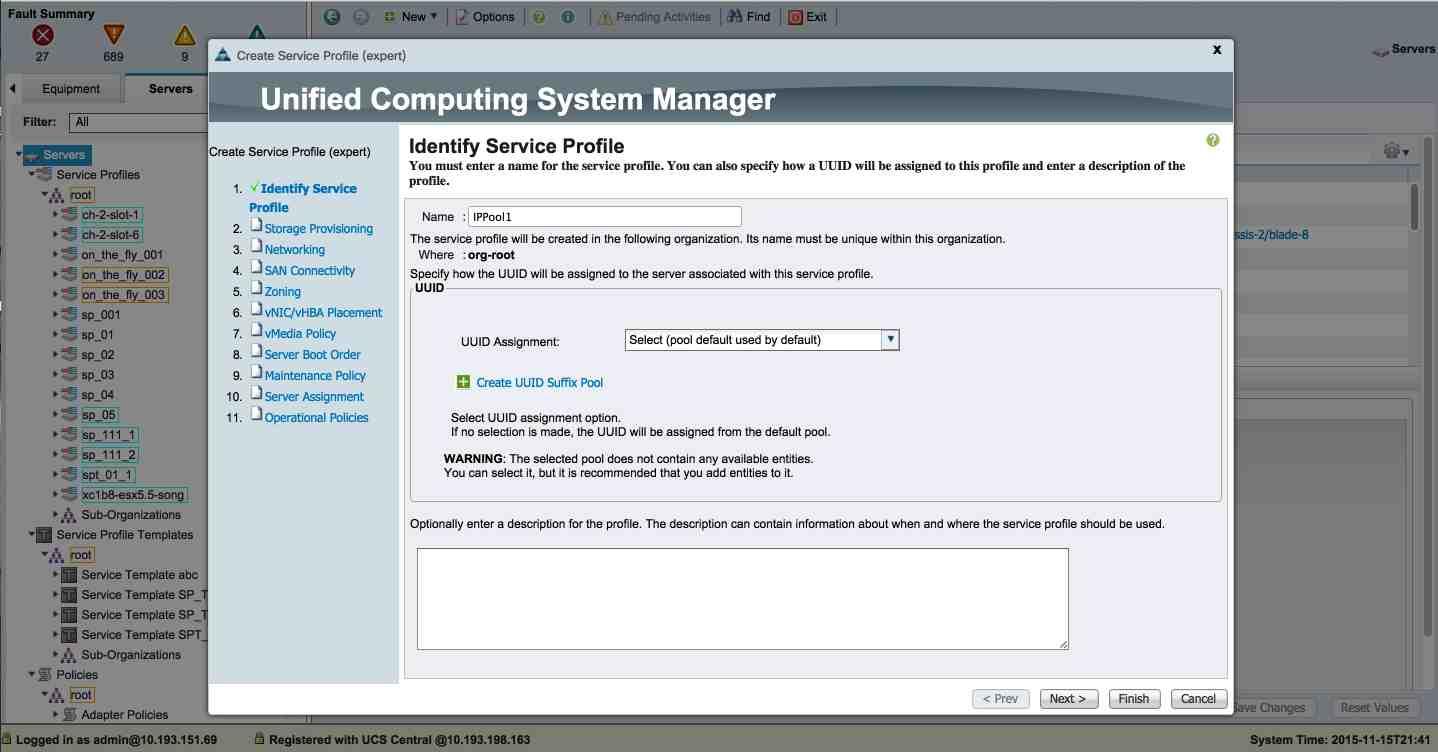

24 UCS Manager 3.1 ukázka GUI Průvodce servisním profilem Pohled na fyzický FI Pohled na fyzické chassis

25 UCS Performance Manager 2.0 Centrální konzole pro sběr a uchování výkonnostních dat a událostí Korelace výkonnostních statistik aplikací a patřičných částí infrastruktury Podpora kompletního stacku integrované infrastruktury Výkonnostní troubleshooting i kapacitní plánování Automatické mapování vztahů komponent Založeno na platformě ZenOSS

26 UCS Central 1.4 Centralizovaný management pro více UCS domén UCS Central UCS Manager je nadále řídícím prvkem pro jednotlivé UCS domény Globální politiky a servisní profily jsou read-only v kvalifikovaných UCS doménách R/W přístup Full two way configuration changes with traceability Lokální politiky všech UCS domén jsou readonly v UCS Central Globální i lokální politiky a servisní profily je možné používat současně. R/W přístup UCS Element Manager Element Manager Element Manager Manager UCS Central není jen sloučený management, ale přidává další vrstvu abstrakce

27 UCS Central 1.4 demo Full two way configuration changes with traceability

28 UCS Director 5.4 Nástroj pro jednotnou správu data centrové infrastruktury Automatizace rutinních aktivit pomocí komplexních workflow Kompletní správa životního cyklu aplikací Integrovaný katalog služeb Samoobslužný portál s RBAC a možností oddělení konzumentů REST API pro integraci s nadřazenými management vrstvami

29 Shrnutí S příchodem třetí generace Fabric Interconnectů je k dispozici řešení poskytující plně 40Gb konektivitu Serverové řešení UCS poskytuje škálovatelnost od pobočky v boxu až po mnoho velkých datových center rozložených napříč kontinenty S rostoucím nasazením serverové platformy je nutné adekvátně volit management S použitím UCS Central lze díky abstrakci řídit změny v globálním měřítku z jednoho rozhraní Díky řízení na základě politik je systém UCS plně připraven pro automatizaci z nadřazených vrstev, jakou je například UCS Director. Presentation Title:UCS Servery, novinky, design

30 Cyklistický závod Nealko nápoje Výrobce kosmetiky

31 VIDEO

32 Cyklistický závod Nealko nápoje IoT Výrobce kosmetiky

33 IoT Cloud based sending and receiving data to and from the cloud Very fast growth IDC predicts over 212 billion connected things by 2020 Different storage needs TB -> PB of data Unstructured data From very small to very big New storage approach Object storage Hadoop Distributed & replicated New compute approach Fog computing New database approach Real time stream processing high throughput and very low latency Schema less & flexible New communication approach Topologies, protocols connections

34 IoT computing Fog Computing The fog extends the cloud to be closer to the things that produce and act on IoT data These devices, called fog nodes, can be deployed anywhere with a network connection. Any device with computing, storage, and network connectivity can be a fog node. Examples include industrial controllers, switches, routers, embedded servers, and video surveillance cameras. Analyzing IoT data close to where it is collected minimizes latency. It offloads gigabytes of network traffic from the core network. And it keeps sensitive data inside the network.

35 IoT senzory

36 IR809 IR829

37 IoT computing

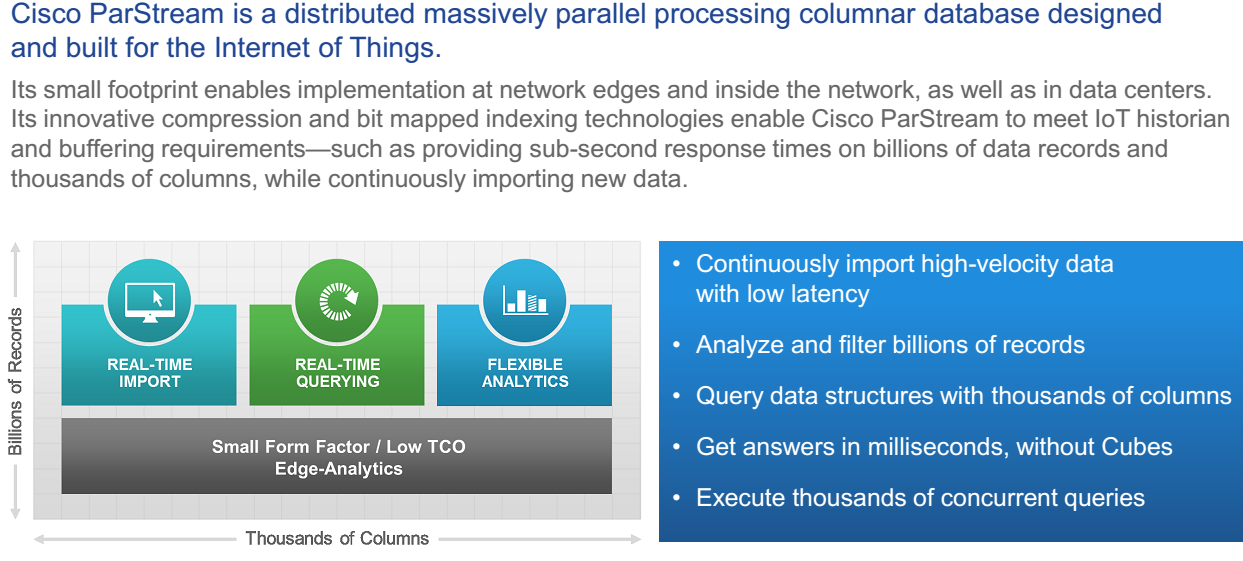

38 DBs

39 Analytics

40 Technologie pro IoT

41 Pozvání na expozici Dimension Data Jsme hrdý technologický partner závodu Tour de France Dozvěďte se, co unikátního v rámci Tour de France nabízíme a co můžeme nabídnout Vám Využijte příležitost a vyzkoušejte unikátní profesionální cyklotrenažer Na chvíli se vžijte do kůže jezdce Tour de France, soutěžte a vyhrajte praktický dárek Nechte si zdarma diagnostikovat svou techniku šlapání a jezděte na kole efektivněji Přijďte jen tak, prohodit pár slov, rádi Vás uvidíme

42

43 Následuje Automatizace, orchestrace, privátní cloud
