Závěsné sálavé panely

Rozměr: px
Začít zobrazení ze stránky:

Download "Závěsné sálavé panely"

Transkript

1 Fakulta strojní Ústav techniky prostředí Závěsné sálavé panely Ing. Ondřej Hojer, Ph.D

2 Konstrukce Konstrukce 2

3 BOKI-GROUP ZEHNDER KOTRBATÝ Konstrukce Konstrukce 3

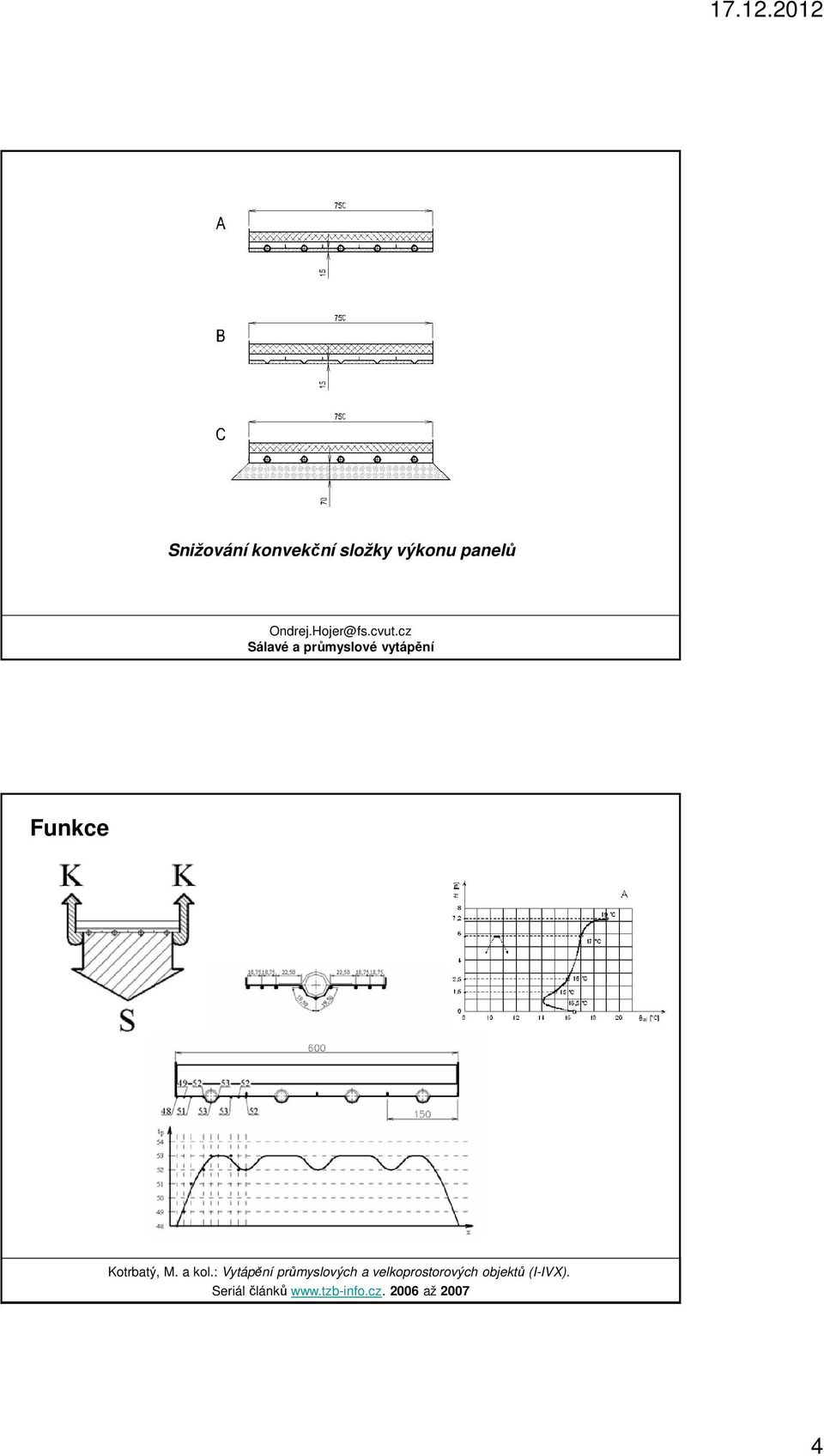

4 Snižování konvekční složky výkonu panelů Funkce Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až

5 Návrh Teorie vs. Praxe Rozdělení objektu horizontálně výškou zavěšení Tepelná bilance pro osálané stěny (3 rovnice podlaha, spodek stěny, vršek stěny a strop) Tepelná bilance vnitřního vzduchu (2 rovnice spodní a vrchní část) Rovnice tepelné pohody Výsledek 6 rovnice o 6 neznámých (povrchové teploty stěn podlahy, střechy, teploty vzduchu horní a spodní části a povrchová teplota panelů) Výpočtem určíme tepelný příkon panelů Q p (kontroluje se podle rovnice pro tepelnou ztrátu) Návrh 1. Odhad rozmístění panelů dle možností zavěšení a doporučených odstupů od výrobce 2. Rozdělení objektu na části ochlazované stejným způsobem 3. Výpočet tepelné ztráty standardními postupy (teplota pod podlahou 10 C, venkovní teplota pro výpočet infiltrace t e = t ev - 8 C, teplotní gradient 0,5 K/m, zátopová přirážka 0,1 až 0,2 ) 4. Výpočet požadovaného výkonu z tepelných ztrát koeficienty podle výšky zavěšení (naklopení, zavěšení) 5. Podělení požadovaného výkonu uvažovanou délkou panelů, volba teplotního spádu podle zdroje tepla 6. Kontrola maximální intenzity sálání 7. Výpočet hydrauliky 8. Návrh větrání, zdroje tepla, čerpadlo, směšovací uzel, ejektor, regulace Návrh - Rozmísťování Návrh Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt

6 Návrh Výpočet požadovaného výkonu Q kor = Q z. f 1 Q kor [W] výkon panelu korigovaný Q p [W] tepelná ztráta f 1 [ -] korekční součinitel výška zavěšení, negativní vliv H (m) f 1 (-) 6 1,00 8 1, , , , ,30 do H = 6 m Q kor = Q z. f 2 Q kor = Q z. f 1. f 2 Q kor [W] Q z [W] f 2 [ -] nad H = 6 m výkon panelu korigovaný tepelná ztráta korekční součinitel výška zavěšení, pozitivní vliv h / (H - 1) L / B ,00 1,000 1,000 1,000 0,95 0,967 0,981 0,989 0,90 0,935 0,963 0,979 0,85 0,904 0,944 0,969 0,80 0,874 0,927 0,959 0,75 0,845 0,910 0,949 0,70 0,817 0,839 0,939 0,65 0,790 0,877 0,930 0,60 0,764 0,861 0,920 0,55 0,739 0,845 0,911 0,50 0,715 0,830 0,902 0,45 0,692 0,816 0,893 0,40 0,670 0,802 0,884 Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt Návrh Výpočet požadovaného výkonu Při šikmém osazení panelů se s ohledem na zvýšení konvekční složky musí zvýšit tepelný výkon aplikací korekčního součinitele f 4 : a = 30 f 4 = 1,10 a = 45 f 4 = 1,15 Q kor = Q f 4 [ W ] z Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt

7 Návrh Stanovení instalovaného výkonu Experimentálně stanovená závislost měrného výkonu na teplotním spádu Údaje výrobce stanovené zkušebnou n q0 = 1,1 K t [ W / m] tm 1 + tm2 t = ti [ K] 2 š [mm] K [W/mK^n] n [-] 300 1,52 1, ,17 1, ,67 1, ,24 1, ,78 1, ,32 1, ,85 1,19 Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt Návrh Stanovení instalovaného výkonu Tepelné výkony panelů dle EN t Šířka panelu (mm) t Šířka panelu (mm) (K) (W/m) (W/m) (W/m) (W/m) (W/m) (W/m) (W/m) (K) (W/m) (W/m) (W/m) (W/m) (W/m) (W/m) (W/m) Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt

8 Vliv chladné stěny Horizontální rozdělení v hale Metoda 1958 Okrajová zóna ovlivněná chladnými stěnami a menšími poměry osálání 1 Chladný konvektivní proud 2 Infiltrace 3 Chladné sálání oknem 4 Chladná konvekce A Okrajová zóna B Střední zóna C Vnitřní zóna 8

9 Vliv poměrů osálání ϕ m ω = max Střed (-) 360 ωmin ϕe = Okraj 360 B (m) Šířka budovy ( ) t ( ω g max B ) = 2, ( h 15) ( h 1, 5) h (m) Výška zavěšení sálavých panelů Střed ( C) B t g ( ω min ) = Okraj ( C ) ωmax ϕ = 360 ωmin 360 ω = ω max min ( ) Vliv poměrů osálání Poměr osálání v úzké hale Poměr osálání v široké hale 9

10 Horizontální rozdělení v hale ing. Kotrbatý - Metoda 2009 Určení šířky zóny h = 3,5; 5,4 m; 6,0; 7,2 m Einstrahlzahlen Horizontální rozdělení v hale ing. Kotrbatý - Metoda 2009 Určení šířky zóny h = 9,0; 10,5 m Einstrahlzahlen 10

11 Příklady určení zón Jednolodní hala s přístavkem P Jednolodní hala bez přístavku Jednolodní hala s přístavkem P a jednou vnitřní stěnou S Dvoulodní hala s přístavkem P a jednou vnitřní stěnou S Rovnoměrné rozmístění otopných ploch Fi = W FHL,i = W Lo = 684 m; qo = 479 W/m; w = 600 mm Vypočtená tepelná ztráta (Fi) a instalované výkony (FHL,i) v jednotlivých zónách Pokud je čidlo umístěno v zóně: 1; 2; 3; 5; 7; 9; 10 Zóna: 4; 6; 8 Přetápění Pokud je čidlo umístěno v zóně: 4; 6; 8 Zóna: 1; 2; 3; 5; 7; 9; 10 nedostatečné vytápění 11

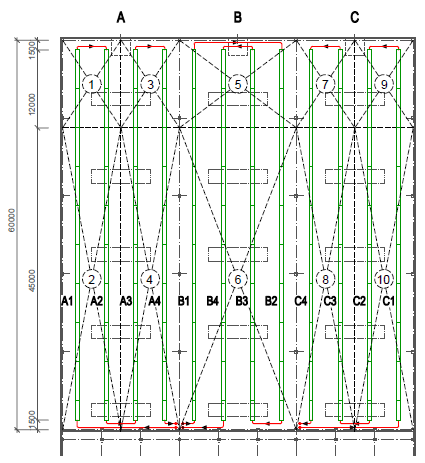

12 Rovnoměrné rozmístění otopných ploch Zóna F i l F HL,i η [W] [m] [W] [%] Σ Postup při návrhu sálavých panelů 1. Předpokládané rozmístění Sálavých panelů a určení zón a) sudý počet pásů b) sériové zapojení pásů podél vnitřní zdi 12

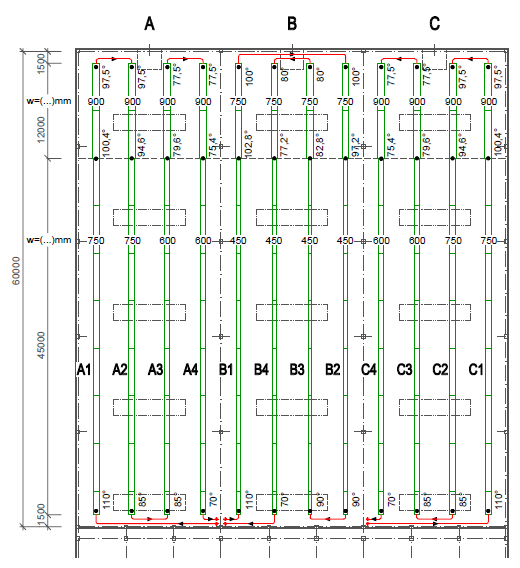

13 Návrh panelů v krajní lodi 1 3 z F i l q 0 η 1 Dθ 1 θ 1 / θ 2 θ 2 q i w F HL,i [-] [W] [m] [W/m] [%] [K] [ºC / ºC] [K] [W/m] [mm] [W] ,62 5,85-79, ,65 19,05-79, ,23 24, / 85 79, ,77 4,32-59, ,96 10,78-59, ,53 15,10 85 / 70 59, ,00 40, / ti = 20 C 4 Fi,1 (W) tepelná ztráta zóny č. 1 l1 (m) délka sálavých panelů v zóně č. 1 qo (W/m) měrný výkon sálavých panelů η1 (%) procentní podíl teplotního rozdílu [%] 4 η1 = Φ / i, 1 i,n 100 = / = 14, 62 Φ n= 1 Δ θ1 (K) teplotní rozdíl v zóně č. 1 [K] (110-70) x (14,62 / 100) = 5,85 K R (t1/t2) teplotní spád v zóně č ,4 / 94,6 C ( ) % Návrh panelů v krajní lodi 1 3 z F i l q 0 η 1 Dθ 1 θ 1 / θ 2 θ 2 q i w F HL,i [-] [W] [m] [W/m] [%] [K] [ºC / ºC] [K] [W/m] [mm] [W] ,62 5,85-79, ,65 19,05-79, ,23 24, / 85 79, ,77 4,32-59, ,96 10,78-59, ,53 15,10 85 / 70 59, ,00 40, / ti = 20 C 4 Δθ1+2 (K) teplotní rozdíl v zónách 1 a 2 Δθ = 110/85 ( / ) = 0,623 (110,0 70,0) x 0,623 = 24,9 K (110,0 24,9) = 85,1 C Δθ2 (K) teplotní rozdíl mezi střední teplotou teplonosné látky a teplotou prostoru qi(w/m) měrný výkon sálavých panelů Δθ1 (K) teplotní rozdíl v zóně č. 1 [K] w (mm) šířka pásu F HL,i (W) instalovaný tepelný výkon 13

14 Návrh panelů ve vnitřní lodi 5 z F i l q 0 η 1 Dθ 1 θ 1 / θ 2 θ 2 q i w F HL,i [-] [W] [m] [W/m] [%] [K] [ºC / ºC] [K] [W/m] [mm] [W] ,54 11, ,46 28, / KOMPLEXNÍ NÁVRH SÁLAVÝCH PANELŮ V TROJLODNÍ HALE 14

15 Návrh Poznámky k návrhu Sálavá účinnost Qs ηs = Q + Q s k Kotrbatý, M.: Zvyšování hospodárnosti vytápění průmyslových hal zavěšenými sálavými panely. VVI (x) Návrh Poznámky k návrhu Závislost sálavého podílu r (sálavé účinnosti) na teplotním rozdílu a šířce sálavého panelu Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt

16 Návrh - Zapojování 1. Panely 2. Pasy Doporučeno pro nízký teplotní spád (krátké délky) Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až 2007 Návrh - Zapojování 1. Panely 2. Pasy Nevhodné zapojení sálavých pasů v krajní lodi při velkém teplotním rozdílu otopného media (130 / 70 C) Tepelné ztráty Q 1 = W (krajní polovina) Q 2 = W (vnitřní polovina) Q c = W Osazení Q 1 = W (krajní polovina) Q 2 = W (vnitřní polovina) Q c = W Volit sudý počet pasů! Návrh Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až

17 Návrh - Zapojování 1. Panely 2. Pasy Správné zapojení sálavých pásů v krajní lodi při velkém teplotním rozdílu otopného media (130 / 70 C) Tepelné ztráty Q 1 = W (krajní polovina) Q 2 = W (vnitřní polovina) Q c = W Osazení Q 1 = W (krajní polovina) Q 2 = W (vnitřní polovina) Q c = W Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až 2007 Návrh - Zapojování 1. Panely 2. Pasy SHRNUTÍ Krajní loď - zapojení sálavých pásů při velkém teplotním rozdílu teplonosné látky (130 / 70 C) Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až

18 Návrh - Zapojování 1. Panely 2. Pasy Správné zapojení sálavých pásů ve vnitřní lodi při velkém teplotním rozdílu teplonosné látky (130 / 70 C) Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až 2007 Návrh - Zapojování 1. Panely 2. Pasy Správné zapojení sálavých pásů v krajní lodi při malém teplotním rozdílu teplonosné látky (90 / 70 C) Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až

19 Návrh - Zapojování 1. Panely 2. Pasy Rozmístění a zapojení sálavých pasů v hale 60 x 54 x 8 m Horká voda 135 / 130 / 70 C Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až 2007 Návrh - Zapojování 1. Panely 2. Pasy Rozmístění a zapojení sálavých pasů v hale 60 m x 54 m x 8 m Teplá voda 95 / 90 / 70 ºC Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až

20 Návrh - Kontrola maximální intenzity sálání Hygienické požadavky Intenzita osálání temena hlavy nesmí překročit 200 W/m 2 I S Qp ηs = A kde h s je sálavá účinnost nebo také sálavý podíl sálavého panelu daný střední teplotou teplonosné látky Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt Návrh - Kontrola maximální intenzity sálání Kotrbatý: Stavebnicová otopná soustava pro velkoprostorové objekty navrhování. Prospekt

21 Návrh - Odvzdušnění a vypouštění Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I-IVX). Seriál Sálavé článků a průmyslové vytápění 2006 až 2007 Návrh - Větrání Vertikální vypouštění vzduchu v rovině panelů dralové vyústě Horizontální vypouštění vzduchu při podlaze velkoplošné vyústě Dvě varianty dohřevu Zvýšený výkon panelů Ohřívač v rekuperační jednotce 21

22 Návrh - Poznámky Čím větší šířka, tím menší tepelná ztráta konvekcí Stejný výkon panely větší šířky je úspornější Při potřebě zvýšit výkon do nějaké části haly je možné Zvýšit šířku Změnit zapojení Přidat sálavé panely Doporučuje se minimalizovat počet armatur do prostoru pod stropem Jeden regulační uzel Panely vodorovně, potom podmínka minimální rychlosti v potrubí panelu w = 0,15 m/s Od regulačního uzlu k panelům by mělo kvůli odvzdušnění potrubí stoupat Od panelů do místa nad regulační uzel také stoupat Doporučuje se izolovat komplet potrubí přívodní i zpětné Co všechno může ovlivnit výsledný návrh: Finance!!! Požadavky na provoz Směnnost Typ pracoviště Vytížení pracoviště Otevírání dveří Technologie Vnitřní zisky Konstrukce haly Vazníky Střecha Světlíky Výška Na co nezapomenout! Regulace (čidla) Hydraulika (odvzdušnění) Větrání Kotelna, Výměníková stanice 22

23 Návrh - Shrnutí 1. Odhad rozmístění panelů dle možností zavěšení a doporučených odstupů od výrobce 2. Rozdělení objektu na části ochlazované stejným způsobem 3. Výpočet tepelné ztráty standardními postupy (teplota pod podlahou 10 C, venkovní teplota pro výpočet infiltrace t e = t ev - 8 C, teplotní gradient 0,5 K/m, zátopová přirážka 0,1 až 0,2 ) 4. Výpočet požadovaného výkonu z tepelných ztrát koeficienty podle výšky zavěšení (naklopení, zavěšení) 5. Podělení požadovaného výkonu uvažovanou délkou panelů, volba teplotního spádu podle zdroje tepla 6. Kontrola maximální intenzity sálání 7. Výpočet hydrauliky 8. Návrh větrání, zdroje tepla, čerpadla, ejektoru Montáž Výkony Fe 300/2 Fe 450/3 Fe 600/4 Fe 750/5 Fe 900/6 Fe 1050/7 Fe 1200/8 W/m W/m W/m W/m W/m W/m W/m Al 300/2 Al 450/3 Al 600/4 Al 750/5 Al 900/6 Al 1050/7 Al 1200/8 W/m W/m W/m W/m W/m W/m W/m Hmotnosti Fe 300/2 Fe 450/3 Fe 600/4 Fe 750/5 Fe 900/6 Fe 1050/7 Fe 1200/8 Hmotnost kg/m kg/m kg/m kg/m kg/m kg/m kg/m Montážní 7,8 10,9 14,6 17,1 20,5 26,5 29,1 Provozní 9,4 14,2 17,7 21,0 25,2 31,6 35,0 Al 300/2 Al 450/3 Al 600/4 Al 750/5 Al 900/6 Al 1050/7 Al 1200/8 Hmotnost kg/m kg/m kg/m kg/m kg/m kg/m kg/m Montážní 4,5 6,4 8,4 10,3 12,3 14,3 16,2 Provozní 5,5 7,9 10,4 12,8 15,3 17,8 20,2 Montáž 23

24 Montáž Náročnost montážních prací spočívá také v kompletnosti dodávky: IZOLACE Zabudovaná X Instalovaná montážní firmou na staveništi SPOJOVÁNÍ PANELŮ Lisování X Svařování TLAKOVÉ PODMÍNKY Úspora montážních časů cca 10 až 30 % ve prospěch lisování Lisování Svařování 10 bar resp. 16 bar Do 25 bar Montáž Příklady instalace Agrostroj, Pelhřimov 24

25 Příklady instalace Richmont, Týn nad Vltavou Příklady instalace ČVUT v Praze, Praha 25

26 Příklady instalace ZSNP, Žiar nad Hronom, Slovensko Příklady instalace HLC Wood Products, Needham, Velká Británie 26

27 Příklady instalace Manag, Kolín Příklady instalace Ziegler Automotive, Nýřany 27

28 Zdroj tepla kotelna, směšovací uzel SITUACE 1 decentralizované zásobování teplem halové objekty : přímotopná zařízení ostatní: samostatný kotel + soustava % S Zdroj tepla kotelna, směšovací uzel SITUACE 2 plyn jako palivo ve zdroji tepla % Z PS S Ztráty: 1 ve zdroji tepla vlivem účinnosti spalování 4 5 % druh kotlů 2 ve zdroji tepla vlivem tepelných ztrát na zařízení 2 3 % voda x pára 3 ve venkovní síti rozvodu tepla 5 7 % voda x pára 4 v předávací stanici tepla 2 4 % voda x pára 5 elektro ve zdroji tepla a předávací stanici 1 2 % voda x pára Celkem: % Zdroj 28

29 Distribuce tepla CZT Soulad Zdroj tepla Nízká teplota zpětné vody Nízká teplota kondenzátu Vyšší teplota zpětné vody Vyšší teplota kondenzátu Síť Teplárna Proměnný průtok vody Proměnný průtok kondenzátu Výtopna Konstantní průtok zpětné vody Proměnný průtok kondenzátu Spotřebič Nízká teplota zpětné vody Nízká teplota kondenzátu Vyšší teplota zpětné vody Vyšší teplota kondenzátu Kotrbatý, M.: Hospodárné vytápění velkoprostorových objektů. Konference TZB 2006 Doprovodná Sálavé akce a průmyslové veletrhu Aquatherm vytápění

30 Distribuce tepla CZT Regulátor tlakové diference Výměníková předávací stanice pára - voda Oblasti použití ejektoru Baelz 480 a směšovacího čerpadla Ejektorová regulační stanice Kotrbatý, M.: Hospodárné vytápění velkoprostorových objektů. Konference TZB 2006 Průdek, M.: Použití regulovatelných Sálavé ejektorů. a průmyslové Diplomová vytápění práce ČVUT v Praze, FS, U Princip Regulovatelný ejektor 30

31 Směšovací (Regulační) uzel Návrh Výrobci a dodavatelé:

32 Děkuji za pozornost! Použitá literatura Cihelka, J.: Sálavé vytápění. 2. dopl. a přeprac. vydání. SNTL Praha. 376 str. Kotrbatý, M.: Sálavé vytápění sálavé panely, infrazářiče. Společnost pro techniku prostředí Praha. 39 str. Kotrbatý, M.; Seidl, J.: Průmyslové otopné soustavy. Společnost pro techniku prostředí České Budějovice. 64 str. Kolektiv: Topenářská příručka. 2001, Praha: GAS Brož, K.: Vytápění. Skripta ČVUT. Vydavatelství ČVUT Praha. 205 str. 205 Vít, M., Málek, B. a Z. Matthauserová: Měření mikroklimatických parametrů pracovního prostředí a vnitřního prostředí staveb. Věstník MZ. ČR, Editor. 2004, Ministerstvo Zdravotnictví. p ČNI: ČSN Tepelná ochrana budov část 2: Požadavky Kotrbatý, M. a kol.: Vytápění průmyslových a velkoprostorových objektů (I- IVX). Seriál článků až Pražská teplárenská 32
