Řešení fasád. Podklad pro navrhování a provádění fasádního systému Argeton

Rozměr: px
Začít zobrazení ze stránky:

Download "Řešení fasád. Podklad pro navrhování a provádění fasádního systému Argeton"

Transkript

1 Podklad pro navrhování a provádění fasádního systému Argeton

2 Na začátku osmdesátých let byl Argeton vyvinut jako keramický deskový element pro provětrávané zavěšené fasády. Cílem bylo vytvořit nadčasově moderní fasádu s nezaměnitelným charakterem přírodního produktu. Dnes, o 30 let později, je název Argeton symbolem kvality, estetiky a kreativity. Úspěšná historie se zakládá na profesionálním vývoji produktu s orientací na budoucnost. Velký koncern je zárukou důsledného zajištění kvality, dokonalé distribuce a servisu. Fasáda Argeton zušlechťuje nové moderní budovy a propůjčuje i sanovaným objektům opět dobový charakter. V kombinaci s ocelí, sklem nebo dřevem okouzluje elegancí, přirozeností a nadčasovou dokonalostí. Přitom zůstává estetika fasády Argeton zachována po mnoho let: Díky dokonale vyřešenému odvádění vody se zabraňuje znečištění. Keramické barvy zůstávají odolné a výrazné, i když jsou vystaveny těm nejdrsnějším povětrnostním podmínkám. Fasáda je považována za obzvláště ohnivzdornou. Tvar spárových profi lů chrání fasádu před postranním posunutím cihlových desek, před vniknutím deště a před klapotem cihel při větru. 2 3

3 Obsah Sortiment výrobků, standardní barvy 4 Technické výhody fasády Argeton, tvůrčí výhody fasády Argeton 5 Funkce provětrávané fasády 5 Všeobecný technický popis produktu 6 Technické údaje 8 Příslušenství: Spárové a rohové profily, výměna desek 9 Vertikální spodní konstrukce Všeobecný technický popis 10 Vertikální spodní konstrukce Návod pro montáž 11 Vertikální spodní konstrukce Příslušenství 13 Montážní rozměry vertikální konstrukce 14 Provedení v oblasti spojů vertikálních profilů 15 Horizontální spodní konstrukce Všeobecný technický popis 16 Horizontální spodní konstrukce Návod pro montáž 17 Horizontální spodní konstrukce Příslušenství 19 Montážní rozměry horizontální konstrukce 20 Provedení v oblasti spojů vertikálních profilů 21 Detaily napojení Příklady 22 Vytvoření překladu s hliníkovým plechem, deskou Argeton, sluneční ochrana 22 Ostění se speciálním profilem, detail parapetu / přeložené ostění, detail parapetu se speciálním profilem 23 Ostění s Argetonem, vytvoření rohu zkoseným řezem, vytvoření rohu s otevřeným hliníkovým profilem 24 Vytvoření rohu s uzavřeným hliníkovým profilem, vytvoření rohu s profilem Y, 25 Vnitřní roh Argeton / Systém tepelné izolace 25 Vytvoření soklu, vytvoření soklu šikmý řez s hliníkovým profilem, vytvoření soklu s odstupňováním 26 Napojení stěny / Podhled stropu, stříška, Argeton vnitřní a vnější, 27 Ohnuté desky Argeton, rovné desky Argeton 27 Barro Tyčová cihla 28 Barro Držáky tyčové cihly 28 Barro Standardní průřezy 29 Barro s profilem X Návod pro montáž 30 Barro s profilem X Příslušenství 31

4 Sortiment produktů Tampa Terzo Lineo Danza Barro Roh Míra mezi osami Tampa Terzo Terzo 1 Terzo 2 Terzo 3 Lineo 4 Lineo 9 Danza Ø 50 / 50 mm nebo 69 / 69 mm, L =1 500mm Formát 150 mm Formát 175 mm Formát 187,5 mm Formát 200 mm Formát 212,5 mm Formát 225 mm Formát 237,5 mm Formát 243,5 mm Formát 250 mm Formát 257 mm Formát 275 mm Formát 300 mm Formát 400 mm Formát 500 mm L = 900 mm L = 900 mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm D=35 mm L = mm L = mm L = mm L = 900 mm L = mm L = mm L = mm L = mm L = mm L = mm L = mm Upozornění: : Pro výšku formátu 500 mm a také pro desky Terzo, Lineo a Danza je v jednotlivých případech nutný souhlas výrobce z Německa. 150 x 50 mm L = mm 100 x 50 mm L = mm 90 / 90 mm nebo 120 / 120 mm, L =600 mm Standardní barvy Salmon-/ Pastel Red Tuscan Red Natural Red Tizian Red Burgundy Light Brown Coffee Red Brown Chocolate Bright Grey Silver Grey Light Grey Platinum Grey Granite Grey Iron Grey Ferro Grey Basalt Volcano Grey Volcano Black Glacier Blue Pearl White Cream Carrara White Apricot-beige Sand Colour Sahara Yellow 4 5

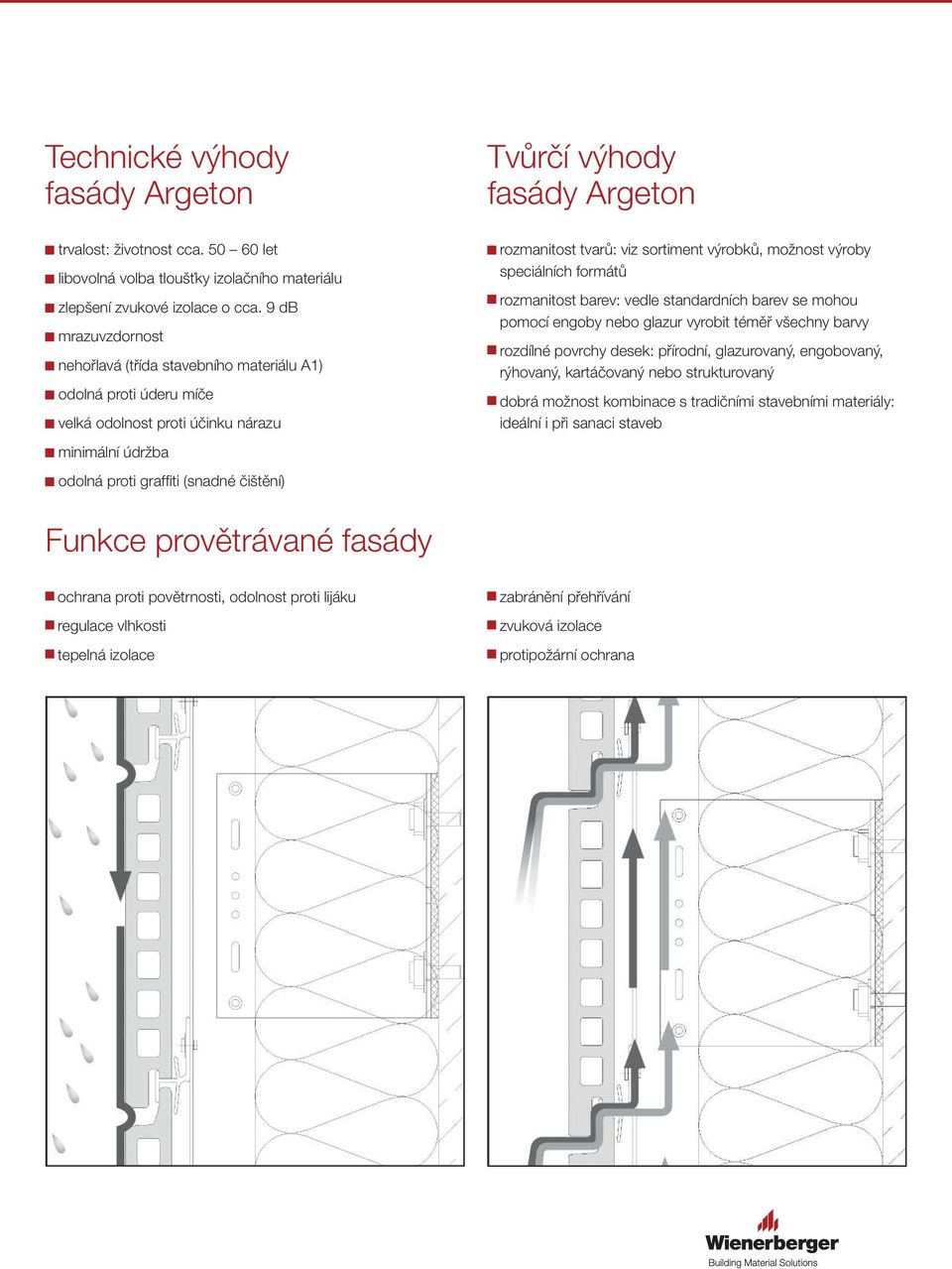

5 Technické výhody fasády Argeton trvalost: životnost cca let libovolná volba tloušťky izolačního materiálu zlepšení zvukové izolace o cca. 9 db mrazuvzdornost nehořlavá (třída stavebního materiálu A1) odolná proti úderu míče velká odolnost proti účinku nárazu minimální údržba odolná proti graffiti (snadné čištění) Tvůrčí výhody fasády Argeton rozmanitost tvarů: viz sortiment výrobků, možnost výroby speciálních formátů rozmanitost barev: vedle standardních barev se mohou pomocí engoby nebo glazur vyrobit téměř všechny barvy rozdílné povrchy desek: přírodní, glazurovaný, engobovaný, rýhovaný, kartáčovaný nebo strukturovaný dobrá možnost kombinace s tradičními stavebními materiály: ideální i při sanaci staveb Funkce provětrávané fasády ochrana proti povětrnosti, odolnost proti lijáku regulace vlhkosti tepelná izolace zabránění přehřívání zvuková izolace protipožární ochrana

6 Všeobecný technický popis produktu 1. Oblast platnosti Tento technický popis produktu platí pro cihlové desky Argeton pro provětrávaný fasádní systém podle DIN včetně jeho upevnění na spodní konstrukci pro oblklad venkovních stěn. 2. Materiály / Pojmy Cihlové desky Argeton Cihlové desky Argeton jsou kontinuálně lisované hrubé keramické fasádní prvky. Po procesu vypálení se řežou na délku příčně ke směru tažení. Cihlové desky jsou podle DIN , odst f (třída stavebního materiálu A1) považovány za nehořlavé. Cihlové desky Argeton mají vysokou statickou pevnost a jsou odolné jak proti povětrnostním vlivům tak i proti mrazu. Spodní konstrukce Spodní konstrukce sestává z hliníkových profilů podle DIN (slitina EN AW 6063-T66). 3. Výroba Výroba cihlových desek začíná těžbou přírodních surovin, jejichž plochy těžby jsou následně rekultivovány podle ekologických hledisek. Po pečlivé úpravě hlíny se uskuteční formování pomocí tvarovací hubice takzvanou metodou kontinuálního lisování. Po formování následuje sušení. Následný proces vypalování (v pro tento účel speciálně koncipované válečkové peci při teplotě C až C) se provádí při efektivním využití a zpracování odpadního tepla, které se opět využije pro proces vysoušení. Podle surovin a techniky vypalování je v současnosti k dispozici 26 přírodních keramických vypalovaných barev. Dodatečně se mohou vytvořit jiné odstíny díky engobování, glazurování a napařování. Jsou možná různá provedení povrchu (rýhovaný, kartáčovaný, ražený, atd.). Nejmodernější laserem řízená těžební technika a logistika výroby zaručují hospodárný a pružný způsob výroby. Rozlišuje se mezi: Vertikální spodní konstrukcí (sestávající ze stěnových úhelníků a vertikálních T profilů). Cihlové desky se připevňují pomocí háčků k T profilu. Horizontální spodní konstrukcí (sestávající ze stěnových úhelníků, vertikálních základních nosných L profilů a z horizontálních nosných lišt). Cihlové desky se připevňují pomocí spon k horizontální nosné liště. Pomocí odpovídajících kotevních prvků (hmoždinky) se stěnové úhelníky ukotví do nosné stěny a pomocí patřičných spojovacích prvků (nýty nebo šrouby) se spodní konstrukce mezi sebou propojí. Fasádní systém Struktura a prvky provětrávaného fasádního systému Argeton ukazují schématická znázornění ve vyobrazení 1 (vertikální spodní konstrukce) a 2 (horizontální spodní konstrukce). 6 7

7 4. Požadavky Obecně Pro fasádní systémy požadované spodní konstrukce, izolace, upevnění, spojení a ukotvení jsou upraveny v normě DIN Provětrávané obklady vnějších stěn. Speciální požadavky Stanovení měrné hmotnosti případně hustoty se provádí podle DIN EN ISO Cihlové desky Argeton splňují požadavky na odolnost proti mrazu podle DIN EN 1304 odstavec Kromě toho se provádí pravidelně v průběhu vlastního a externího dohledu zkoušky podle DIN EN ISO 10545, jako např. určení: rozměrů, povrchové rovnosti a jakosti povrchu nasákavosti pevnosti v ohybu a zatížení na mezi pevnosti rázové pevnosti tepelného roztažení odolnosti proti změně teploty roztažení v důsledku vlhkosti chemické odolnosti odolnosti proti výkvětům skvrn Vyobrazení 1 Vertikální spodní konstrukce Vyobrazení 2 Horizontální spodní konstrukce

8 Technické údaje Rozměry desky: Délka: l = 900 mm (u výšek desky od 150 mm do 175 mm) l = mm (u výšek desky od 187,5 mm do 225 mm) l = mm (u výšek desky od 237,5 mm do 500 mm) tolerance ± 1,0 mm Výška: 150 mm až 500 mm (vzdálenost mezi osami) Tolerance ± 2,0 mm Tloušťka: 30 mm (výška = 500 mm: Tloušťka = 35 mm) Tolerance ± 1,0 mm Stálost tvaru: Rovinnost diagonální: (z roviny) ±0,25 % úhlopříčky (DIN EN 1304) Přímost: (v rovině) ±0,25 % délky/výšky Rovinnost hran: (z roviny) ±0,25 % délky (z roviny) ±0,70 % výšky Pravoúhlost: (v rovině) Výška desky 300 mm ± 1,0 mm (v rovině) Výška desky > 300 mm ± 1,5 mm Hmotnost (za sucha): cca. 42 kg / m 2 (u tloušťky desky = 35 mm: cca. 59 kg / m 2 ) Hustota střepu: 2,0 g / cm³ Nosnost: (DIN EN 1304) Střední hodnota 1,5 kn / nejmenší dílčí hodnota 1,2 kn Pevnost v ohybu N / mm² Nasákavost: 9,0 % (DIN EN 539-2) podle protokolů o zkoušce registrovaného svazu pro ochranu kvality cihel mezi 3 a 8 % Odolnost proti mrazu: (DIN EN 539-2) Prokázáno podle protokolů o zkoušce registrovaného svazu pro ochranu kvality cihel Externí dozor: IFBT GmbH - Institut pro fasády a upevňovací techniku Lipsko Registrovaný svaz pro ochranu kvality cihel (uznanávaná zkušební, kontrolní a certifikační místa) Osvědčení o zkoušce: Všeobecné podmínky použití výrobku a celého systému (Z ) Zkušební protokoly registrovaného svazu pro ochranu kvality cihel pro zachování tvaru, nosnosti, nasákavosti a odolnosti proti mrazu IFBT GmbH Institut pro fasády a upevňovací techniku Lipsko Stanovení pevnosti Odolnost proti nárazu míče podle DIN

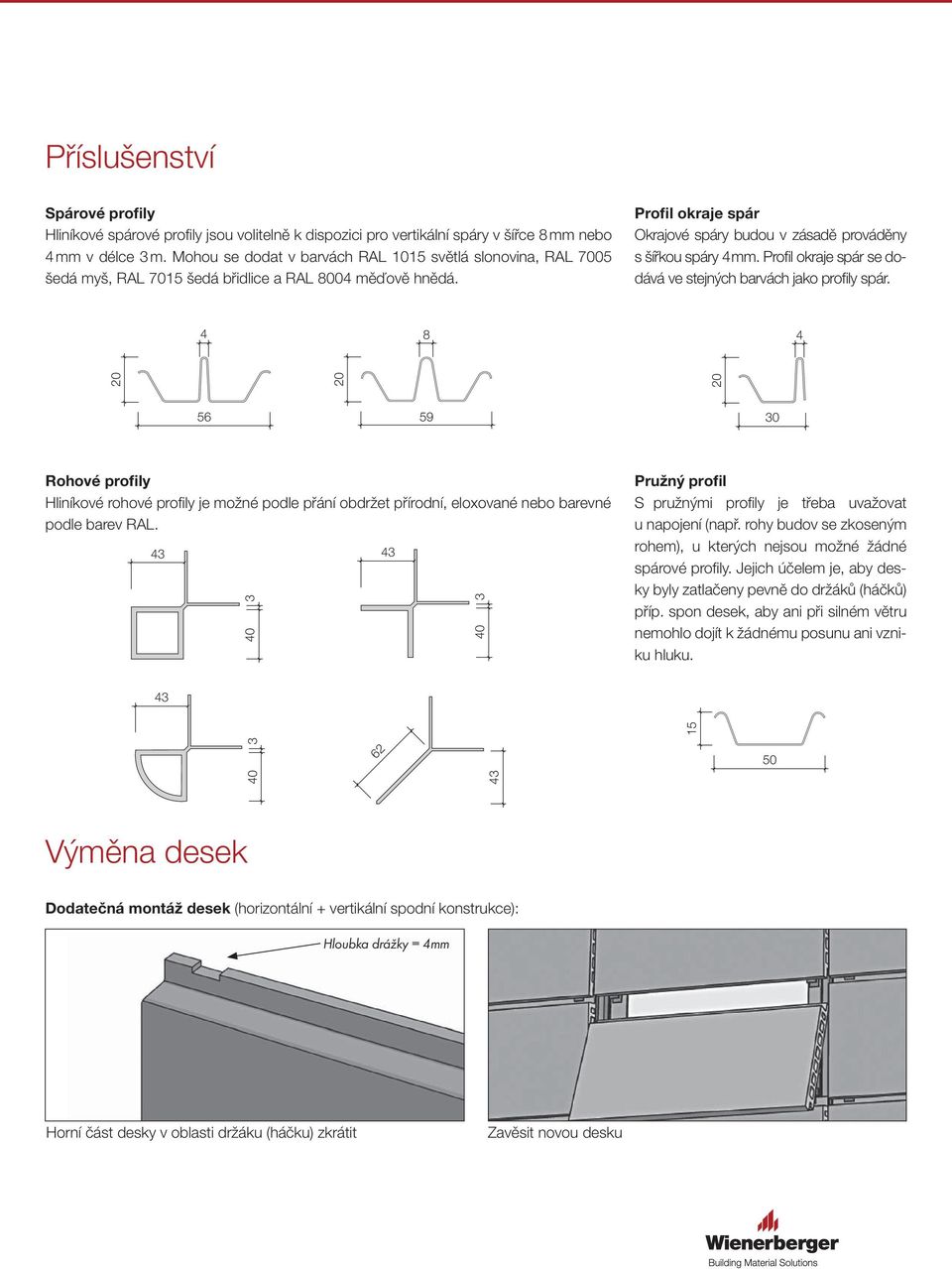

9 Příslušenství Spárové profily Hliníkové spárové profi ly jsou volitelně k dispozici pro vertikální spáry v šířce 8 mm nebo 4 mm v délce 3 m. Mohou se dodat v barvách RAL 1015 světlá slonovina, RAL 7005 šedá myš, RAL 7015 šedá břidlice a RAL 8004 měďově hnědá. Profil okraje spár Okrajové spáry budou v zásadě prováděny s šířkou spáry 4 mm. Profi l okraje spár se dodává ve stejných barvách jako profi ly spár Rohové profily Hliníkové rohové profily je možné podle přání obdržet přírodní, eloxované nebo barevné podle barev RAL Pružný profil S pružnými profily je třeba uvažovat u napojení (např. rohy budov se zkoseným rohem), u kterých nejsou možné žádné spárové profily. Jejich účelem je, aby desky byly zatlačeny pevně do držáků (háčků) příp. spon desek, aby ani při silném větru nemohlo dojít k žádnému posunu ani vzniku hluku Výměna desek Dodatečná montáž desek (horizontální + vertikální spodní konstrukce): Hloubka drážky = 4mm Horní část desky v oblasti držáku (háčku) zkrátit Zavěsit novou desku

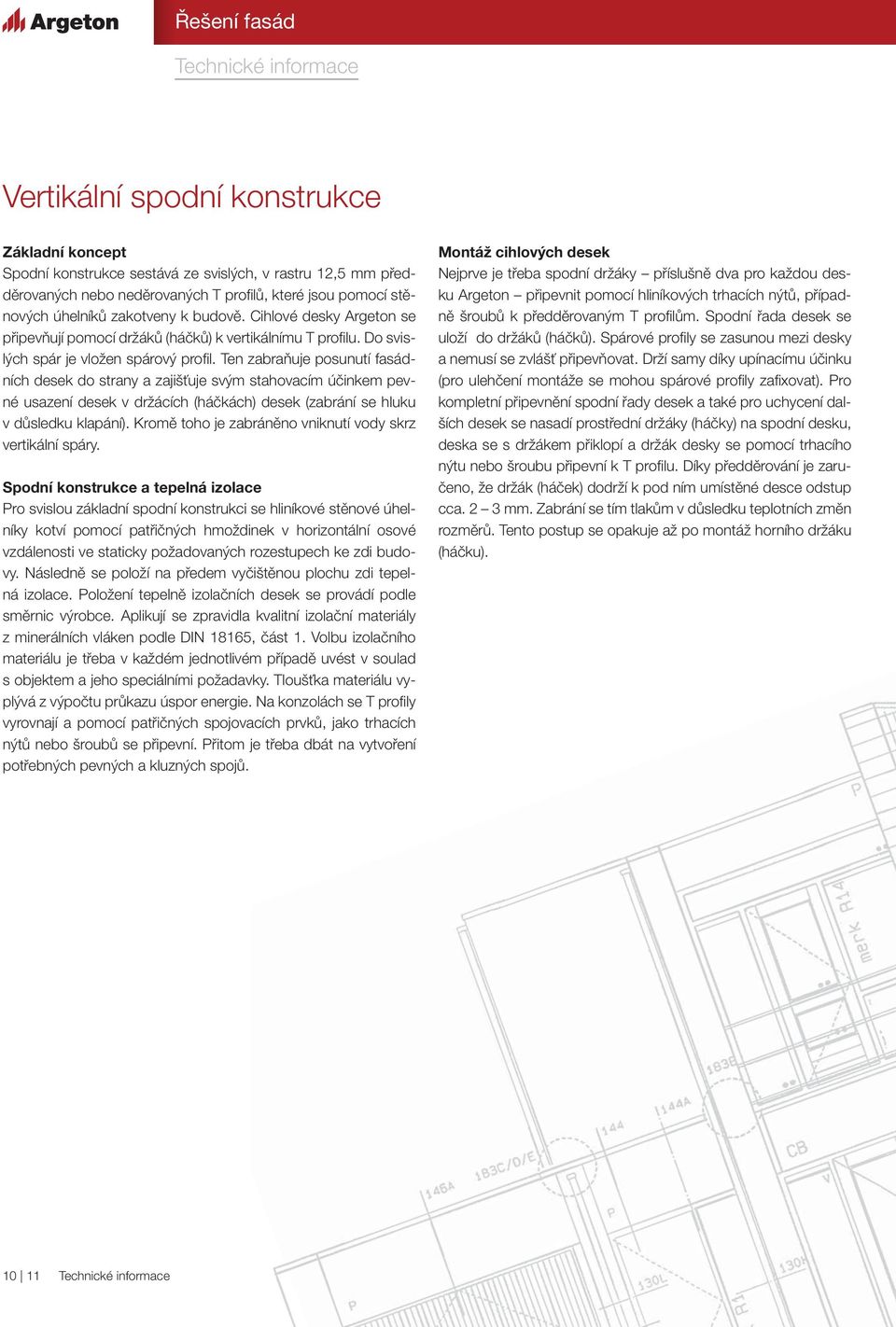

10 Vertikální spodní konstrukce Základní koncept Spodní konstrukce sestává ze svislých, v rastru 12,5 mm předděrovaných nebo neděrovaných T profilů, které jsou pomocí stěnových úhelníků zakotveny k budově. Cihlové desky Argeton se připevňují pomocí držáků (háčků) k vertikálnímu T profilu. Do svislých spár je vložen spárový profil. Ten zabraňuje posunutí fasádních desek do strany a zajišťuje svým stahovacím účinkem pevné usazení desek v držácích (háčkách) desek (zabrání se hluku v důsledku klapání). Kromě toho je zabráněno vniknutí vody skrz vertikální spáry. Spodní konstrukce a tepelná izolace Pro svislou základní spodní konstrukci se hliníkové stěnové úhelníky kotví pomocí patřičných hmoždinek v horizontální osové vzdálenosti ve staticky požadovaných rozestupech ke zdi budovy. Následně se položí na předem vyčištěnou plochu zdi tepelná izolace. Položení tepelně izolačních desek se provádí podle směrnic výrobce. Aplikují se zpravidla kvalitní izolační materiály z minerálních vláken podle DIN 18165, část 1. Volbu izolačního materiálu je třeba v každém jednotlivém případě uvést v soulad s objektem a jeho speciálními požadavky. Tloušťka materiálu vyplývá z výpočtu průkazu úspor energie. Na konzolách se T profily vyrovnají a pomocí patřičných spojovacích prvků, jako trhacích nýtů nebo šroubů se připevní. Přitom je třeba dbát na vytvoření potřebných pevných a kluzných spojů. Montáž cihlových desek Nejprve je třeba spodní držáky příslušně dva pro každou desku Argeton připevnit pomocí hliníkových trhacích nýtů, případně šroubů k předděrovaným T profilům. Spodní řada desek se uloží do držáků (háčků). Spárové profily se zasunou mezi desky a nemusí se zvlášť připevňovat. Drží samy díky upínacímu účinku (pro ulehčení montáže se mohou spárové profily zafixovat). Pro kompletní připevnění spodní řady desek a také pro uchycení dalších desek se nasadí prostřední držáky (háčky) na spodní desku, deska se s držákem přiklopí a držák desky se pomocí trhacího nýtu nebo šroubu připevní k T profilu. Díky předděrování je zaručeno, že držák (háček) dodrží k pod ním umístěné desce odstup cca. 2 3 mm. Zabrání se tím tlakům v důsledku teplotních změn rozměrů. Tento postup se opakuje až po montáž horního držáku (háčku)

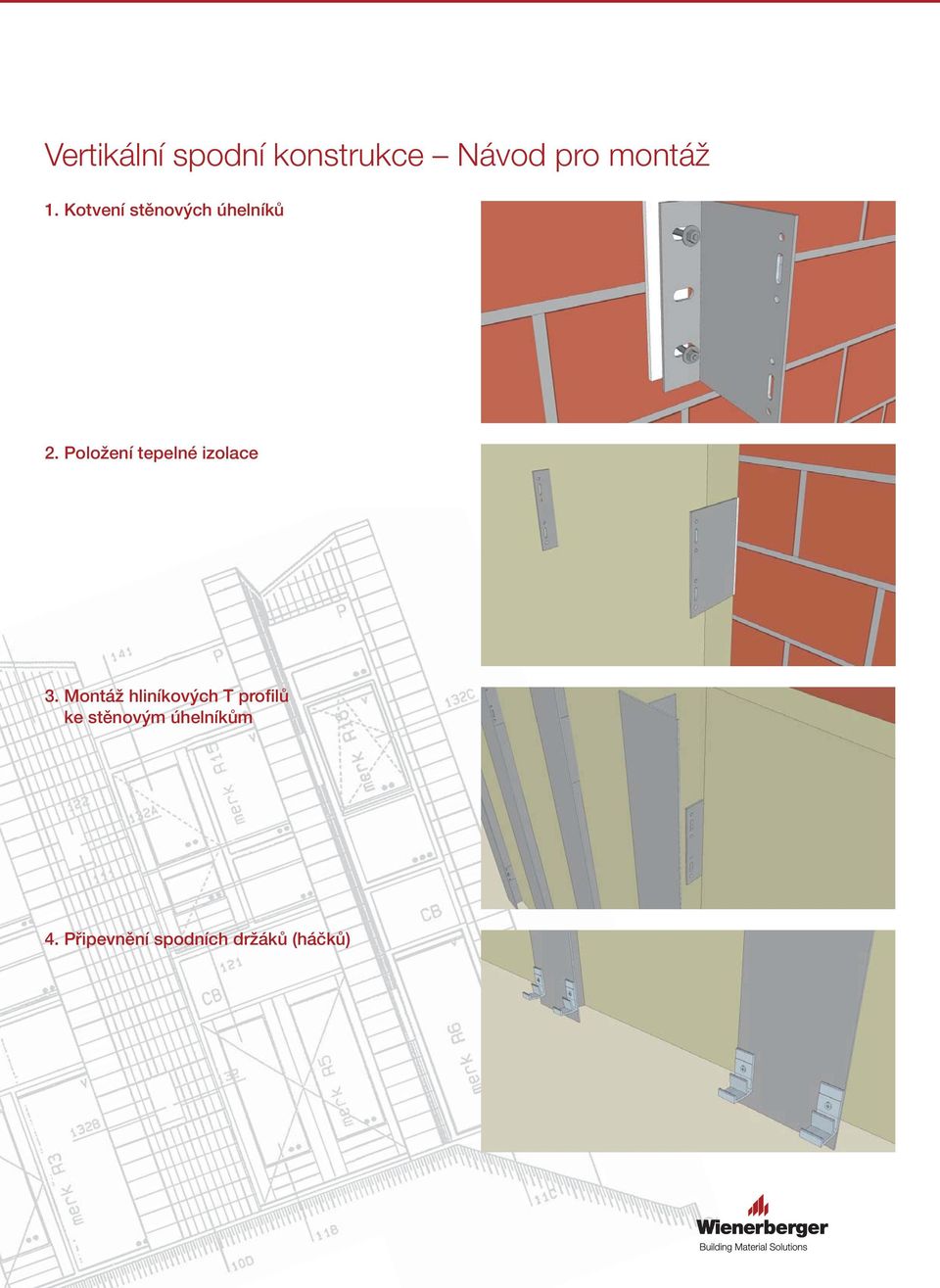

11 Vertikální spodní konstrukce Návod pro montáž 1. Kotvení stěnových úhelníků 2. Položení tepelné izolace 3. Montáž hliníkových T profilů ke stěnovým úhelníkům 4. Připevnění spodních držáků (háčků)

12 Vertikální spodní konstrukce Návod pro montáž 5. Fixace spárových profilů 6. Montáž spodní řady desek 7. Montáž prostřední řady desek s prostředními držáky (háčky) 8. Montáž horní řady desek s horními držáky (háčky) 12 13

13 Vertikální spodní konstrukce Příslušenství Horní držák - háček Prostřední držák - háček Spodní držák - háček

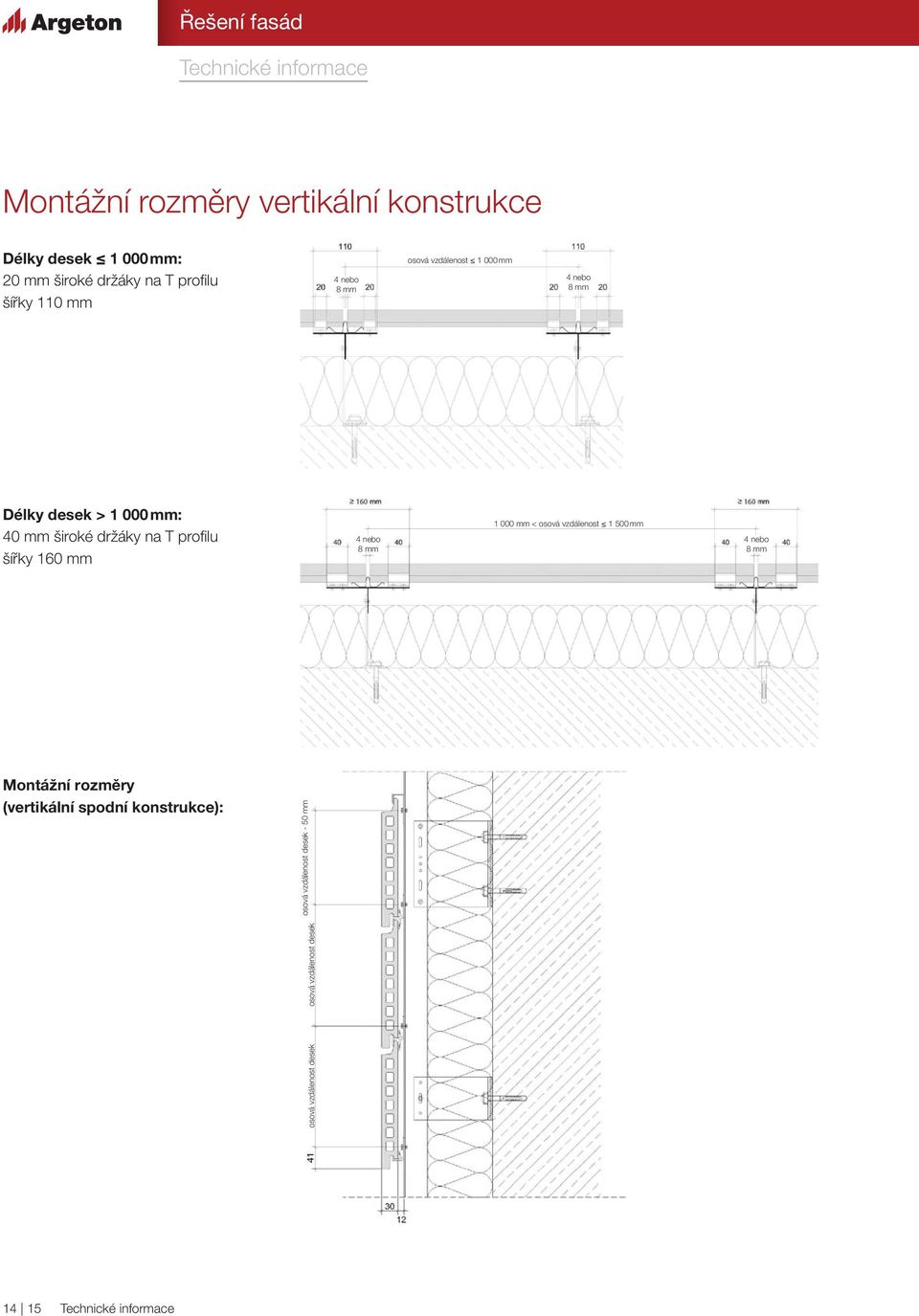

14 Montážní rozměry vertikální konstrukce Délky desek mm: 20 mm široké držáky na T profilu šířky 110 mm 4 nebo 8 mm osová vzdálenost mm 4 nebo 8 mm Délky desek > mm: 40 mm široké držáky na T profilu šířky 160 mm 4 nebo 8 mm mm < osová vzdálenost mm 4 nebo 8 mm Montážní rozměry (vertikální spodní konstrukce): osová vzdálenost desek - 50 mm osová vzdálenost desek osová vzdálenost desek 14 15

15 Provedení v oblasti spojů vertikálních profilů Trhací nýt: GESIPA ALU NIRO 5 x 10, K11 V oblasti vertikálních spojů se musí mezi horní drážkou desky a držákem (háčkem) desky dodržet vůle 3 mm. Toto kladení se zajistí např. pomocí montážní šablony. Délku vertikálních profilů je třeba omezit na 3 m. Vertikální vzdálenost dvou sousedních pevných bodů smí činit maximálně 3 m.

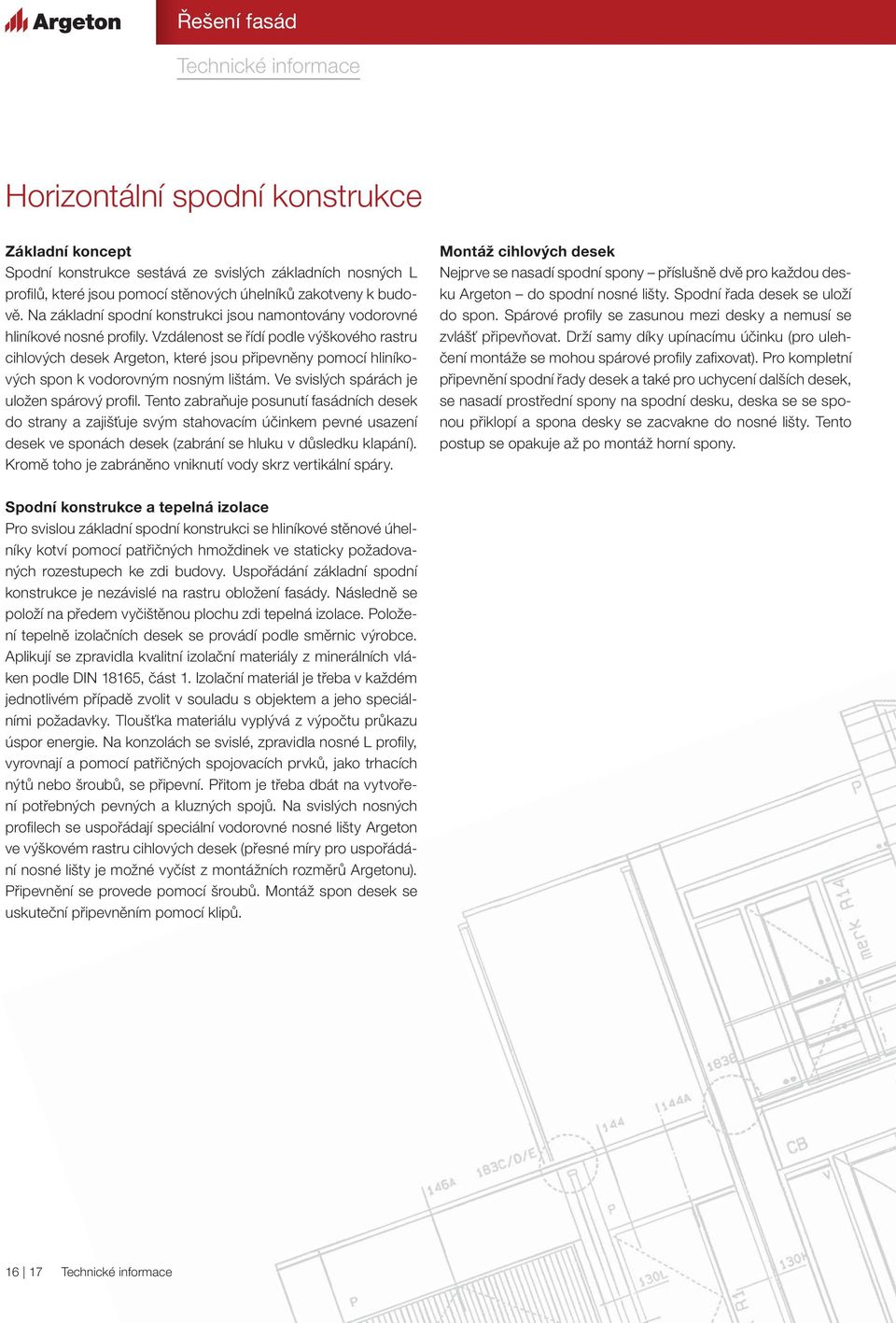

16 Horizontální spodní konstrukce Základní koncept Spodní konstrukce sestává ze svislých základních nosných L profilů, které jsou pomocí stěnových úhelníků zakotveny k budově. Na základní spodní konstrukci jsou namontovány vodorovné hliníkové nosné profily. Vzdálenost se řídí podle výškového rastru cihlových desek Argeton, které jsou připevněny pomocí hliníkových spon k vodorovným nosným lištám. Ve svislých spárách je uložen spárový profil. Tento zabraňuje posunutí fasádních desek do strany a zajišťuje svým stahovacím účinkem pevné usazení desek ve sponách desek (zabrání se hluku v důsledku klapání). Kromě toho je zabráněno vniknutí vody skrz vertikální spáry. Montáž cihlových desek Nejprve se nasadí spodní spony příslušně dvě pro každou desku Argeton do spodní nosné lišty. Spodní řada desek se uloží do spon. Spárové profily se zasunou mezi desky a nemusí se zvlášť připevňovat. Drží samy díky upínacímu účinku (pro ulehčení montáže se mohou spárové profily zafixovat). Pro kompletní připevnění spodní řady desek a také pro uchycení dalších desek, se nasadí prostřední spony na spodní desku, deska se se sponou přiklopí a spona desky se zacvakne do nosné lišty. Tento postup se opakuje až po montáž horní spony. Spodní konstrukce a tepelná izolace Pro svislou základní spodní konstrukci se hliníkové stěnové úhelníky kotví pomocí patřičných hmoždinek ve staticky požadovaných rozestupech ke zdi budovy. Uspořádání základní spodní konstrukce je nezávislé na rastru obložení fasády. Následně se položí na předem vyčištěnou plochu zdi tepelná izolace. Položení tepelně izolačních desek se provádí podle směrnic výrobce. Aplikují se zpravidla kvalitní izolační materiály z minerálních vláken podle DIN 18165, část 1. Izolační materiál je třeba v každém jednotlivém případě zvolit v souladu s objektem a jeho speciálními požadavky. Tloušťka materiálu vyplývá z výpočtu průkazu úspor energie. Na konzolách se svislé, zpravidla nosné L profily, vyrovnají a pomocí patřičných spojovacích prvků, jako trhacích nýtů nebo šroubů, se připevní. Přitom je třeba dbát na vytvoření potřebných pevných a kluzných spojů. Na svislých nosných profilech se uspořádají speciální vodorovné nosné lišty Argeton ve výškovém rastru cihlových desek (přesné míry pro uspořádání nosné lišty je možné vyčíst z montážních rozměrů Argetonu). Připevnění se provede pomocí šroubů. Montáž spon desek se uskuteční připevněním pomocí klipů Technické cké informace

17 Horizontální spodní konstrukce Návod pro montáž 1. Kotvení stěnových úhelníků 2. Položení tepelné izolace 3. Připevnění nosných L profilů ke stěnovým úhelníkům 4. Montáž horizontálních profilů

18 Horizontální spodní konstrukce Návod pro montáž 5. Montáž spodní řady desek se spodními sponami a fixace spárových profilů 6. Montáž prostřední řady desek s prostředními sponami 7. Montáž horní řady desek s horními sponami 18 19

19 Horizontální spodní konstrukce Příslušenství Horní spona Prostřední spona 29,5 Spodní spony 48 84, Horizontální nosné profily Maximální šířky: Horizontální profi l 25 x 35: 120 cm Horizontální profi l 25 x 45: 140 cm 35 Maximální výstupek: Horizontální profi l 25 x 35: 35 cm Horizontální profi l 25 x 45: 35 cm V případě poptávky může být dodána i statika systému

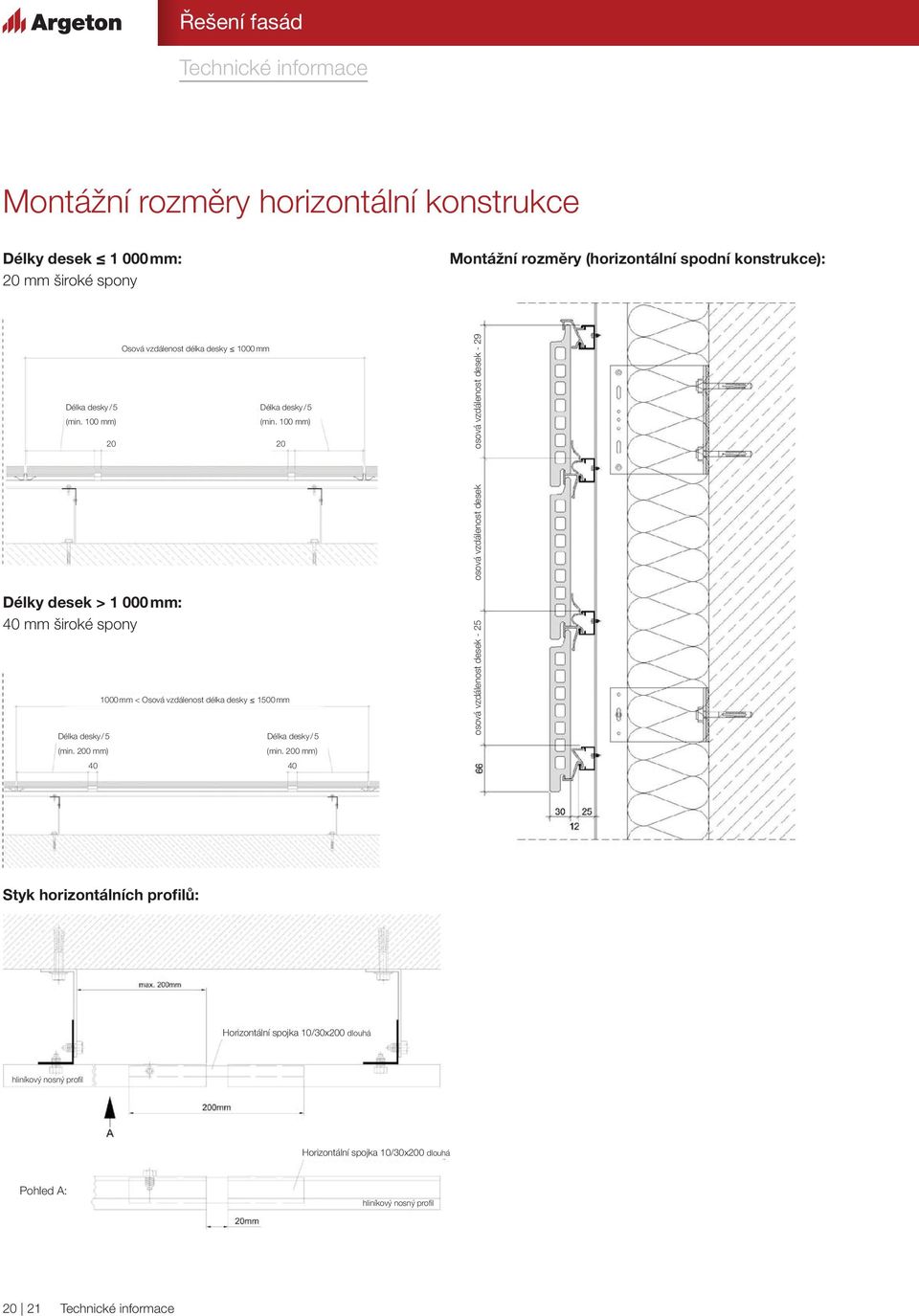

20 Montážní rozměry horizontální konstrukce Délky desek mm: 20 mm široké spony Montážní rozměry (horizontální spodní konstrukce): Osová vzdálenost délka desky 1000 mm Délka desky / 5 Délka desky / 5 (min. 100 mm) (min. 100 mm) osová vzdálenost desek osová vzdálenost desek - 29 Délky desek > mm: 40 mm široké spony Délka desky / 5 (min. 200 mm) mm < Osová vzdálenost délka desky 1500 mm Délka desky / 5 (min. 200 mm) 40 osová vzdálenost desek - 25 Styk horizontálních profilů: Horizontální spojka 10/30x200 dlouhá hliníkový nosný profi l Horizontální spojka 10/30x200 dlouhá Pohled A: hliníkový nosný profi l 20 21

21 Provedení v oblasti spojů vertikálních profi lů Samovrtný šroub: např. MAGE TOPEX 4,8 x 22 mm Artikl číslo 7540 / E4-14 V oblasti vertikálních spojů se musí mezi horní drážkou. desky a sponou desky dodržet vůle 3 mm. Toto se zajistí například pomocí montážní šablony. Délku vertikálních profilů je třeba omezit na 3 m. Vertikální vzdálenost dvou sousedních pevných bodů smí činit maximálně 3 m.

22 Detaily napojení příklady Vytvoření překladu s hliníkovým plechem Vytvoření překladu s deskou Argeton Vytvoření překladu se sluneční ochranou Veškeré standardní detaily jsou k dispozici jako PDF a DWG v sekci Info- & Download-Center na

23 Ostění se speciálním profilem Detail parapetu / přeložené ostění Detail parapetu / ostění se speciálním profilem

24 Detaily napojení příklady Ostění s Argetonem Vytvoření rohu se zkoseným řezem Vytvoření rohu s otevřeným hliníkovým profilem 24 25

25 Vytvoření rohu s uzavřeným hliníkovým profilem Vytvoření rohu s profilem Y Vnitřní roh Argeton / Systém tepelné izolace

26 Detaily napojení příklady Vytvoření soklu Vytvoření soklu - šikmý řez s hliníkovým profilem Vytvoření soklu s odstupňováním 26 27

27 Napojení stěny / Podhled stropu Stříška Argeton vnitřní a vnější Ohnuté desky Argeton Rovné desky Argeton

28 Barro Tyčová cihla Barro Držáky tyčové cihly Systém Barro s profilem X (pouze pro standardní průřezy) Jednotlivý držák: Dvojitý držák: Dvojitý držák (pohled shora): Dvojitý držák (náhled): 28 29

29 Barro Standardní průřezy Barro mm délka = mm Barro mm délka = mm Barro mm délka = mm Barro - elipsa mm délka = mm Barro - speciální průřezy (příklady)

30 Barro s profi lem X Návod pro montáž 1. Nalepení podložek EPDM 2. Vložení profilu X 3. Připevnění držáků Barro šroubem Barro 4. Montáž držáku Barro k vertikální základní spodní konstrukci 30 31

31 Barro s profi lem X Příslušenství Systém: Barro s profilem X, příslušenství Barro - držák profilu X pro Barro 50 x 50 Barro - držák profilu X pro Barro 50 x 150 Barro Profesionální držák Barro-X Profil Barro-X Profesionální držák Barro-X Barro - Šroub Barro Profil Barro-X Barro Profesionální držák Barro-X Profil Barro-X Profesionální držák Barro-X Barro - Šroub Barro Profil Barro-X Profil Barro-X Profil Barro-X Barro jako sluneční ochrana, příklad detailu Thermostop F - zasouvací profil Plech, hraněný Závrtný šroub 6,5 x 25 Barro - jádrový profil Argeton-Barro Hliníkový horizontální profil Argeton - fasádní deska Spona Profil okraje spár Držák Barro Barro-EPDM-Pad 3 mm, elastický Skříňový profil (ve výšce patra nebo překrývající okno; Rozměry podle statiky; u malých šířek možnost provdení také s mečovým profilem)

32 Wienerberger cihlářský průmysl, a. s. Plachého 388/ České Budějovice Tel.: Fax: info@wienerberger.cz zákaznická linka: Technická podpora a realizace: STARNIT plus s.r.o. Ing. arch. Richard Štěpánek Tel.: richard.stepanek@starnitpus.cz Wienerberger cihlářský průmysl, a. s. 08/2014
