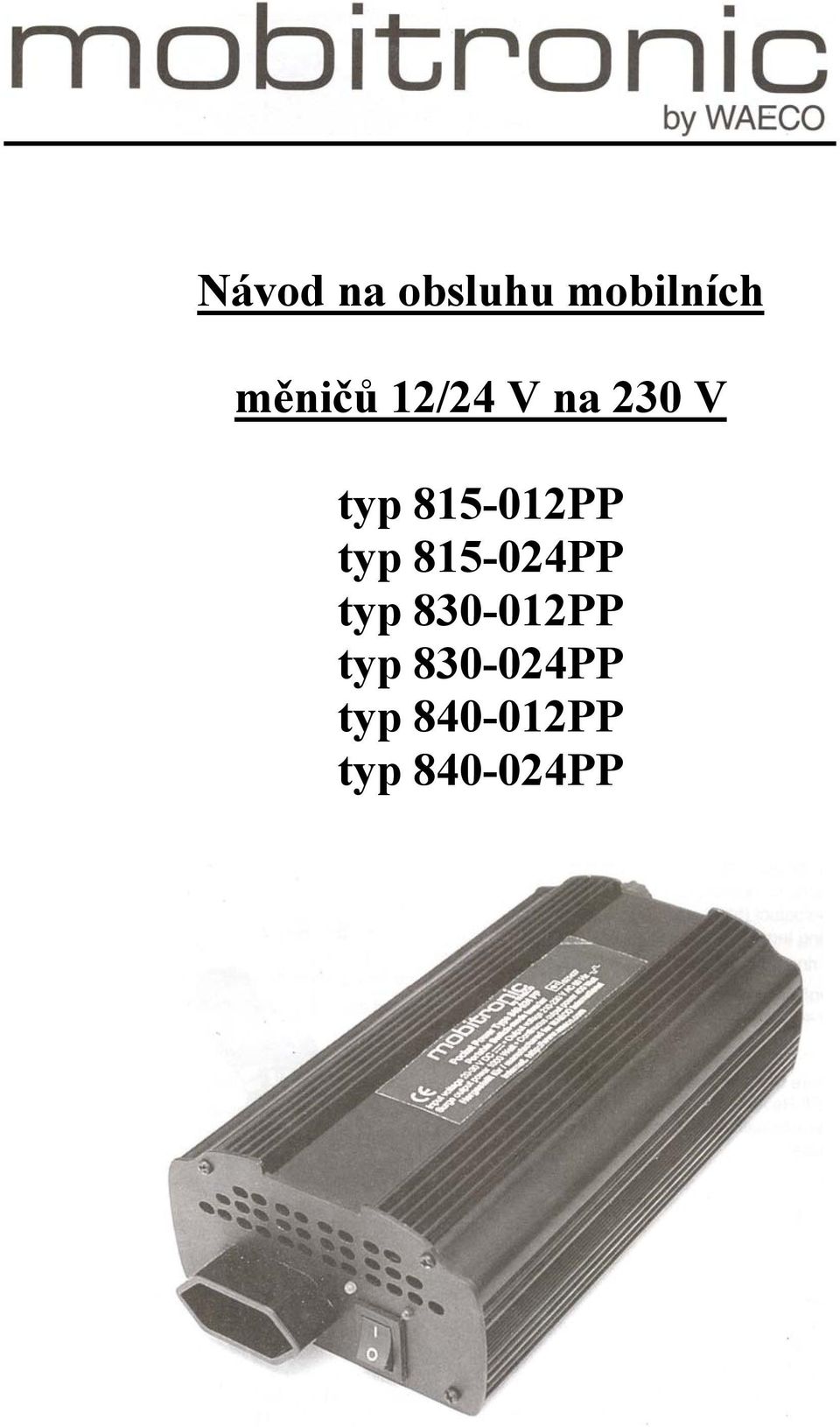

1 Návod na obsluhu mobilních měničů 12/24 V na 230 V typ PP typ PP typ PP typ PP typ PP typ PP

2 Rejstřík Popis a provoz měniče typ , Popis a provoz měniče typ , Popis a provoz měniče typ , Bezpečnostní instrukce 5 Používání a výkon měničů 5-6 Detekce možných závad 6 Technická data 7 2

3 Popis, instalace a uvedení do provozu Typ , 024 PP Tento měnič je určen pro napájení ze zásuvky cigaretového zapalovače. Prostřední kolík je pro + pól, vnější kontakty pak pro pól. Dbejte na důsledné upevnění zástrčky v zásuvce pokud je špatný kontakt zástrčka se může velmi hřát! V AC výstup 2. Kontrolka stavu ZAP/VYP (ON/OFF) zelená 3. Spínač ZAP/VYP (ON/OFF) 4. Kontrolka červená (podpětí a přetížení měniče) 5. Mínus pól 6. Plus pól Upozornění! Zásuvka cigaretového zapalovače, kabely a pojistka jsou pro proud alespoň 15 A. Neměňte proto typ nebo výkon pojistky. Provoz měniče Zapnutí měniče se provádí spínačem ON/OFF. Navíc zapnutý stav signalizuje zelená kontrolka. Pokud během provozu klesne napětí baterie pod 10,7 / 21,4 V, ozve se akustický signál a rozsvítí se červená kontrolka. Pokud se měnič přehřeje, automaticky se vypne a rozsvítí se červená kontrolka. Poté jej musíte vypnout vypínačem. Až měnič vychladne, můžete jej opět spustit. Pokud měnič běží delší dobu na maximální výkon, je doporučeno nastartovat motor, aby se předešlo přílišnému vybití baterie. Měnič by neměl být v provozu při startu motoru, za jeho běhu je možno měnič používat normálně. Napětí v zásuvce se může při startování vypínat. Typ , 024 PP Připojte červenou svorku na + pól a černou na pól baterie V výstupní napětí 2. ZAP/VYP (ON/OFF) zelená kontrolka 3. Spínač ZAP/VYP (ON/OFF) 4. Kontrolka podpětí a přetížení červená 5. Mínus kontakt černý 6. Plus kontakt červený Upozornění! Nezaměňte polaritu! Při záměně dojde k přerušení vnitřní pojistky nutná výměna u odborníků! 3

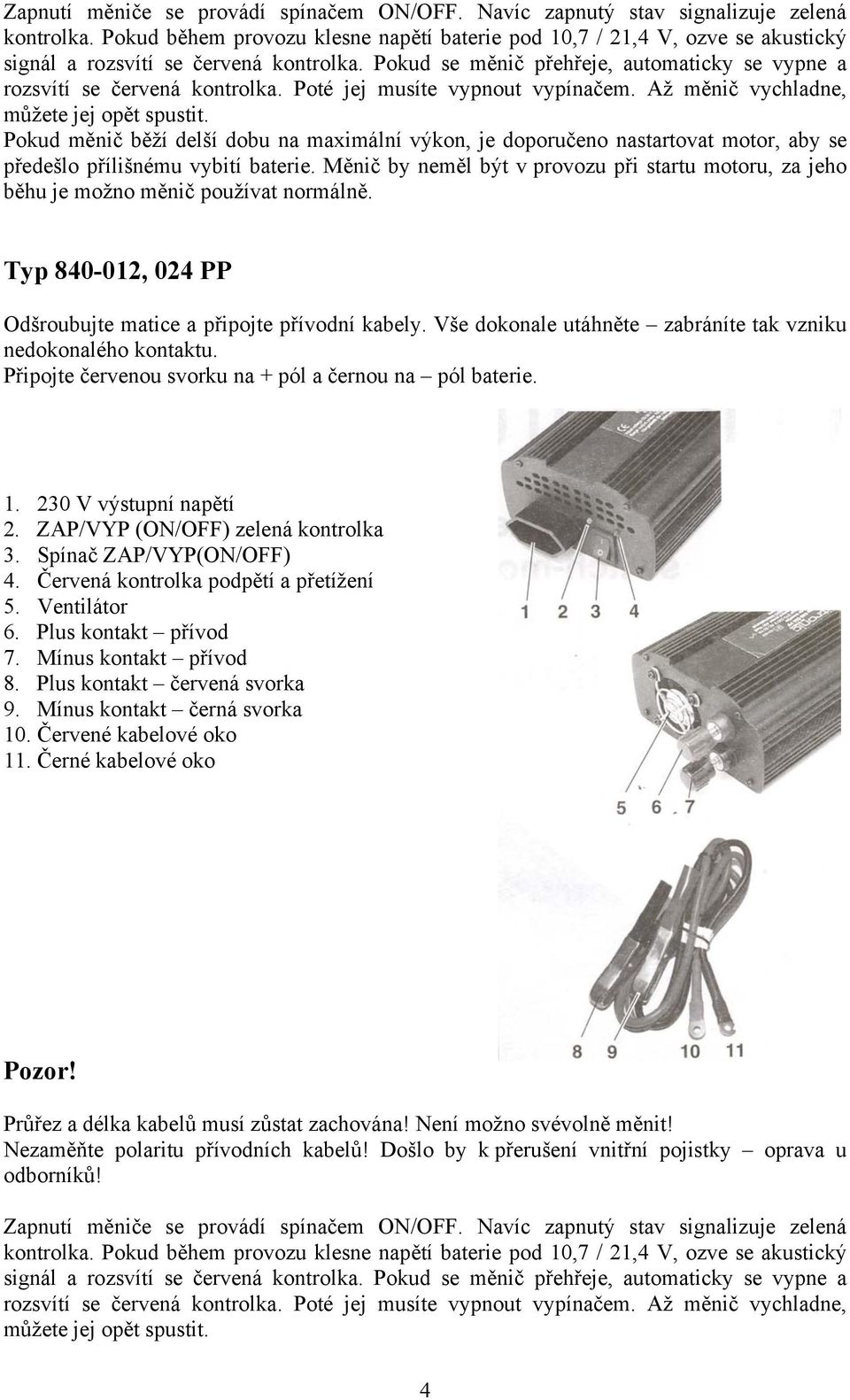

4 Zapnutí měniče se provádí spínačem ON/OFF. Navíc zapnutý stav signalizuje zelená kontrolka. Pokud během provozu klesne napětí baterie pod 10,7 / 21,4 V, ozve se akustický signál a rozsvítí se červená kontrolka. Pokud se měnič přehřeje, automaticky se vypne a rozsvítí se červená kontrolka. Poté jej musíte vypnout vypínačem. Až měnič vychladne, můžete jej opět spustit. Pokud měnič běží delší dobu na maximální výkon, je doporučeno nastartovat motor, aby se předešlo přílišnému vybití baterie. Měnič by neměl být v provozu při startu motoru, za jeho běhu je možno měnič používat normálně. Typ , 024 PP Odšroubujte matice a připojte přívodní kabely. Vše dokonale utáhněte zabráníte tak vzniku nedokonalého kontaktu. Připojte červenou svorku na + pól a černou na pól baterie V výstupní napětí 2. ZAP/VYP (ON/OFF) zelená kontrolka 3. Spínač ZAP/VYP(ON/OFF) 4. Červená kontrolka podpětí a přetížení 5. Ventilátor 6. Plus kontakt přívod 7. Mínus kontakt přívod 8. Plus kontakt červená svorka 9. Mínus kontakt černá svorka 10. Červené kabelové oko 11. Černé kabelové oko Pozor! Průřez a délka kabelů musí zůstat zachována! Není možno svévolně měnit! Nezaměňte polaritu přívodních kabelů! Došlo by k přerušení vnitřní pojistky oprava u odborníků! Zapnutí měniče se provádí spínačem ON/OFF. Navíc zapnutý stav signalizuje zelená kontrolka. Pokud během provozu klesne napětí baterie pod 10,7 / 21,4 V, ozve se akustický signál a rozsvítí se červená kontrolka. Pokud se měnič přehřeje, automaticky se vypne a rozsvítí se červená kontrolka. Poté jej musíte vypnout vypínačem. Až měnič vychladne, můžete jej opět spustit. 4

5 Pokud měnič běží delší dobu na maximální výkon, je doporučeno nastartovat motor, aby se předešlo přílišnému vybití baterie. Měnič by neměl být v provozu při startu motoru, za jeho běhu je možno měnič používat normálně. Přečtěte si tento návod před připojením a použitím měniče. Zabráníte tak možnému úrazu uživatele nebo poškození přístroje. Následující instrukce je nutné bezpodmínečně dodržet, aby nedošlo: O přístroji: k úrazu elektrickým proudem ke vzniku požáru k jinému zranění - Nepřipojujte výstupní napětí k jinému zdroji napětí - Měnič může být používán pouze k účelům povoleným výrobcem - Pokud manipulujete s měničem, vždy jej odpojte od napájení - Nezapomeňte, že některé díly mohou i poté ještě zůstat chvíli pod napětím - Nepoužívejte měnič, je-li poškozen kryt nebo kabely - Nevystavujte měnič přímému slunečnímu nebo tepelnému záření - Měnič musí být umístěn tak, aby nemohl nikam spadnout - Měnič musí být umístěn na bezpečném místě z dosahu dětí - Měnič nesmí být používán ve vlhkém nebo mokrém prostředí - Vstupní a výstupní otvory proudění vzduchu nesmí být zakryty - Zajistěte dokonalé větrání Pozor na instalaci na lodi Špatná instalace vedení může způsobit korozi lodě. Proto použijte nové vedení k měniči. O kabelech - Pokud jsou kabely vedeny kovovými stěnami nebo přes jiné ostré předměty použijte chráničky a průchodky - Nepokládejte kabely volně nebo v ostrých ohybech na elektricky vodivých materiálech - Nenapínejte kabely - Nepokládejte vedení 230 V a kabely 12/24 V spolu do jedné chráničky - Musí být dodržen minimální průřez kabelů - Důkladně kabely upevněte - Veďte kabely tak, aby se nemohly pohybovat a tím se poškodit Používání měniče Typ /024 Měnič může být používán tam, kde je zásuvka cigaretového zapalovače. Nezapomeňte, že výstupní napětí není sinusové, může tedy často docházet k tepelnému přetížení. Maximální stálý výkon je 140 W. Zařízení s větším příkonem se nesmí připojovat. 5

6 Typ /024 Měnič může být používán tam, kde je k dispozici baterie 12/24 V. Nezapomeňte, že výstupní napětí není sinusové, může tedy často docházet k tepelnému přetížení. Maximální stálý výkon je 280 W. Zařízení s větším příkonem se nesmí připojovat. Typ /024 Měnič může být používán tam, kde je k dispozici baterie 12/24 V. Nezapomeňte, že výstupní napětí není sinusové, může tedy často docházet k tepelnému přetížení. Maximální stálý výkon je 400 W. Zařízení s větším příkonem se nesmí připojovat. Upozornění! Nezapomeňte, že některé přístroje (ledničky, vrtačky,..) mají při startu vyšší příkon, než je uvedeno na typovém štítku! Napětí je možno měřit pouze analogovým měřičem napětí má obdélníkový průběh! Detekce závad Závada Příčina Odstranění Není výstupní napětí Napětí baterie < 10/20 V Nabijte baterii (nastartujte motor) Tepelné přetížení Vypněte spotřebič, ochlaďte měnič a zkontrolujte větrání Vadná vnitřní pojistka Opravu ponechte odborníkům Zvukový signál za Napětí baterie kleslo pod Nabijte baterii provozu 10,7/21,4 V Špatné kontakty na přívodu Očistěte a zkontrolujte kontakty Měnič se periodicky Zatížení je příliš vysoké Snižte zatížení (odběr) zapíná a vypíná Po zapnutí spotřebiče Startovací příkon je příliš Zkontrolujte příkon se měnič vypne velký spotřebiče a výkon měniče 6

7 Technická data Typ PP PP Vstupní napětí V V Stálý výkon (> 4 hod) 140 W 140 W Stálý výkon (30 min) 150 W 150 W Špičkový výkon (0,1 s) 300 W 300 W Výstupní napětí V V Výstupní frekvence 50 Hz 50 Hz Účinnost (plný výkon) 90% 90% Příkon v klidu <0,15 A <0,15 A Max teplota okolí 40 C 40 C Rozměry (VxŠxH) 105x57x140 mm 105x57x140 mm Hmotnost 0,6 kg 0,6 kg Typ PP PP Vstupní napětí V V Stálý výkon (> 4 hod) 280 W 280 W Stálý výkon (30 min) 300 W 300 W Špičkový výkon (0,1 s) 600 W 600 W Výstupní napětí V V Výstupní frekvence 50 Hz 50 Hz Účinnost (plný výkon) 90% 90% Příkon v klidu <0,15 A <0,15 A Max teplota okolí 40 C 40 C Rozměry (VxŠxH) 105x57x165 mm 105x57x165 mm Hmotnost 0,7 kg 0,7 kg Typ PP PP Vstupní napětí V V Stálý výkon (> 4 hod) 400 W 400 W Stálý výkon (30 min) 500 W 500 W Špičkový výkon (0,1 s) 1000 W 1000 W Výstupní napětí V V Výstupní frekvence 50 Hz 50 Hz Účinnost (plný výkon) 90% 90% Příkon v klidu <0,15 A <0,15 A Max teplota okolí 40 C 40 C Rozměry (VxŠxH) 105x57x225 mm 105x57x225 mm Hmotnost 1,2 kg 1,2 kg 7
