OBJEDNATEL Obec Běloky Běloky Hostouň GEOTECHNICKÝ PRŮZKUM RENOVOVANÉ HRÁZE RYBNÍKA V OBCI

Transkript

1 KOMPLEXNÍ GEOLOGICKÝ A GEOFYZIKÁLNÍ PRŮZKUM KONTAKTY: GEOTREND s.r.o. Smečenská 183, SLANÝ tel.: tel., fax: geotrend@geotrend.cz URL: IDENTIFIKACE: IČ: DIČ: CZ OR: Městský soud v Praze, oddíl C, vložka jednatel: Ing. Václav Starý mobil: OBJEDNATEL Obec Běloky Běloky Hostouň GEOTECHNICKÝ PRŮZKUM RENOVOVANÉ HRÁZE RYBNÍKA V OBCI BĚLOKY DODAVATEL GEOTREND s.r.o. Smečenská Slaný Slaný - srpen 2015 Výtisk č. 4

2 *** G E O T R E N D *** společnost s ručením omezeným GEOTREND s.r.o., Smečenská 183, Slaný URL: geotrend@geotrend.cz tel.: fax, tel.: mobil: Ing. Starý privát: IČ: DIČ: CZ č.ú.: /0100, KOMB Slaný ÚKOL Geotechnický průzkum renovované hráze rybníka z hlediska kvality hutnění násypu materiálu hráze a z hlediska stability svahů hráze. OBJEDNATEL Obec Běloky Běloky Hostouň GEOTECHNICKÝ PRŮZKUM RENOVOVANÉ HRÁZE RYBNÍKA V OBCI BĚLOKY..... Ing. Václav Starý Ing. Václav Starý jednatel odborný garant DÍLČÍ ŘEŠITELÉ ÚKOLU Josef Vojkůvka geotechnik operátor Ing. arch. Mária Stará geolog Slaný srpen 2015 Výtisk č. 4

3 Str.2 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný OBSAH TEXTOVÁ ČÁST 1. ÚVOD REKOGNOSKACE ZÁJMOVÉHO ÚZEMÍ METODIKA PRŮZKUMU PRŮBĚH A VÝSLEDKY GEOTECHNICKÉHO PRŮZKUMU POSTUP TERÉNNÍCH PRACÍ VÝSLEDKY GEOTECHNICKÉHO PRŮZKUMU DISKUSE MOŽNOSTI SANACE PORUŠENÝCH SVAHŮ HRÁZE ZÁVĚR POUŽITÁ LITERATURA TABULKY Tab. 1 Základní informace o provedených statických zatěžovacích zkouškách... 6 Tab. 2 Základní informace o provedených dynamických penetrací... 7 OBRÁZKY Obr. 1 Lokalizace místa průzkumu na výřezu z topografické a katastrální mapy k.ú. Běloky... 3 Obr. 2 Dokumentace trhlin na svahu rybniční hráze... 4 Obr. 3 Dokumentace provádění kontroly hutnění koruny hráze... 6 Obr. 4 Dokumentace provádění dynamických penetrací... 7 Obr. 5 Situace umístění průzkumných děl... 8 PŘÍLOHY Příloha č.1 Grafické a numerické výstupy výsledků statických zatěžovacích zkoušek Příloha č.2 Grafický a tabulkový přehled penetračních a geotechnických parametrů dynamické penetrace Příloha č.3 Rozvinutý geotechnický řez hrází ROZDĚLOVNÍK Výtisk č.1 až 3: objednatel Výtisk č. 4: archiv firmy GEOTREND s.r.o., Slaný Slaný - srpen 2015

4 Str.3 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný 1. ÚVOD Na základě objednávky obce Běloky, ze dne 24. srpna 2015, provedla Ing. arch. Mária Stará ve spolupráci se společností GEOTREND s.r.o., Slaný, geotechnický průzkum renovované hráze rybníka v obci Běloky. Místo průzkumu se nachází na jihozápadním okraji obce Běloky, na pozemku č. kat. 175 v k.ú. Běloky (č.k.ú ). Bližší lokalizace zájmového území je vyznačena na obr. 1. Účelem průzkumu byla kontrola kvality hutnění materiálu hráze a to jak svrchního úseku tak i v celé mocnosti do hloubky cca 2,5 až 3,5 m, zhodnocení stability svahů hráze z hlediska viditelných trhlin v tělese hráze a návrh způsobu sanace tělesa hráze v porušených místech. Na základě dohody s objednatelem byly v rámci geotechnického průzkumu v místě hráze provedeny čtyři statické zatěžovací zkoušky ZZ-01 až ZZ-04 a tři sondy dynamické penetrace DP-01 až DP-03. Kontrolované zeminy v profilu sond dynamické penetrace byly zatříděny dle norem ČSN (Základová půda pod plošnými základy) a ČSN (Zemní práce) a ve smyslu těchto norem byly určeny jejich geotechnické a geofyzikální parametry *). Jako podklad pro provedení průzkumu byla dodána situace zájmového území v elektronické podobě ve formátu pdf jako soubor C.1.KOORDINAČNÍ_SITUACE.pdf a další soubory obsahující projekční informace. Místa zatěžovacích zkoušek a průzkumných sond dynamické penetrace byly zvoleny po konzultaci s objednatelem. *) Poznámka: Přestože obě uvedené normy byly zrušeny, jsou vzhledem k jejich kvalitě i nadále využívány. Z uvedených norem byla značná část převzata do normy ČSN (Navrhování a provádění zemního tělesa pozemních komunikací), která v souvislosti se zatříděním zemin a jejich těžitelností bývá v současnosti obvykle citována na místo zrušené normy ČSN Obr. 1 Lokalizace místa průzkumu na výřezu z topografické a katastrální mapy k.ú. Běloky

5 Str.4 Geotechnický průzkum renovované hráze rybníka v obci Běloky 2. GEOTREND Slaný REKOGNOSKACE ZÁJMOVÉHO ÚZEMÍ Dne za účasti starosty obce Běloky pana Ing. Jaroslava Cejnara a inženýrského geologa společnosti GEOTREND s.r.o., Slaný, Ing. Václava Starého proběhla rekognoskace terénu v okolí prozatím nenapuštěného rybníka Běloky, u kterého byla provedena rekonstrukce hráze. Na některých místech hráze, na svazích mezi korunou a dnem rybníka, se objevily drobné trhliny v nejkritičtějším místě široké až 15 cm a hluboké cca 20 cm (viz obr. 2). Z uvedeného důvodu jsme byli požádání o kontrolu kvality hutnění hráze, o posouzení stability zmiňovaných svahů, určení příčiny zjištěných trhlin a navržení sanace svahů v místech trhlin. Obr. 2 Dokumentace trhlin na svahu rybniční hráze

6 Str.5 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný 3. METODIKA PRŮZKUMU Kontrola kvality hutnění násypu hráze byla provedena statickou zatěžovací zkouškou na čtyřech místech. Statické zatěžovací zkoušky svrchního pokryvu koruny hráze byly prováděny podle zásad uvedených v ČSN (Kontrola zhutnění zemin a sypanin, 1998), příloze D (Statická zatěžovací zkouška pro ostatní druhy staveb). Byly realizovány přibližně ve středu koruny. Ke zjištění kvality hutnění v celé výšce hráze a posouzení stability svahu byla aplikována metoda dynamické penetrace. Metoda dynamické penetrace spočívá v beranění soutyčí vybaveného normovaným ocelovým hrotem do zeminového prostředí. Beran o normalizované hmotnosti dopadá na soutyčí z předepsané výšky pádu, přičemž se zaznamenává počet úderů potřebných na zaražení soutyčí o předepsanou hloubku, obvykle 10 cm. Z počtu úderů berana potřebných na zaražení penetračního soutyčí o 10 cm (značíme N10) je určováno měrné napětí (tzv. měrný dynamický odpor Q dyn [MPa]), ve kterém je kromě počtu úderů na 10 cm zohledněna váha beranu, hrotu a soutyčí v příslušných uvažovaných hloubkách. Geotechnickými výstupy dynamické penetrace v nesoudržných zeminách je tzv. index ulehlosti I D [-] a modul přetvárnosti E def [MPa], v soudržných zeminách pak index konzistence I c a rovněž modul přetvárnosti E def [MPa]. Pro objektivizaci měření, zejména v soudržných zeminách, je po každých 10 cm prováděno měření momentovým klíčem (parametr FdnU N/m), což umožňuje zjištění celkového plášťového tření. To se využívá jednak pro přesnější granulometrické rozlišení zastižených zemin, jednak pro kompenzaci počtu úderů v zeminách vyvozujících vyšší plášťové tření.

7 Str.6 Geotechnický průzkum renovované hráze rybníka v obci Běloky 4. GEOTREND Slaný PRŮBĚH A VÝSLEDKY GEOTECHNICKÉHO PRŮZKUMU 4.1. POSTUP TERÉNNÍCH PRACÍ Technické práce geotechnického průzkumu byly provedeny 26. července 2015 a prováděli je odborní zaměstnanci společnosti GEOTREND. Kontrola hutnění byla prováděna tuhou deskou o ploše 1000 cm2 zařízením GEOTREND kalibrovaným kalibračním zařízením GOUDA. Jako protiváha byla využita hmotnost místního traktoru. Celkem byly realizovány čtyři zatěžovací zkoušky. Souhrnné údaje o těchto zkouškách jsou uvedeny v tab. 1, situace jejich umístění je patrná z obr. 5, fotodokumentace jejich provádění pak na obr. 3. Hodnoty Edef,2 nebyly projektem stanoveny. Obvyklá hodnota v obdobných případech bývá Edef,2 15 MPa a Edef,2/Edef,1 2. Těmto požadavkům vyhověly všechny realizované zatěžovací zkoušky. Poměrně nízké poměry Edef,2/Edef,1 ukazují, že použitý materiál násypu je zhutněn kvalitně a lepších hodnot Edef,1, resp. Edef,2 by bylo možné dosáhnout pouze neopodstatněným zvýšením nákladů na hutnění. Tab. 1 Základní informace o provedených statických zatěžovacích zkouškách souřadnice JTSK Y Označení sondy Edef,1 [MPa] Edef,2 [MPa] Edef,2/ Edef,1 Datum měření ZZ ,08 16,14 1, hutněný násyp hlína s příměsí štěrku F1-MG; vyhovuje ZZ ,04 25,00 1, hutněný násyp hlína s příměsí štěrku F1-MG; vyhovuje ZZ ,61 30,36 1, hutněný násyp hlína s příměsí štěrku F1-MG; vyhovuje ZZ ,20 18,75 1, hutněný násyp hlína s příměsí štěrku F1-MG; vyhovuje X ZZ-01 ZZ-02 ZZ-03 ZZ-04 Poznámka Z Obr. 3 Dokumentace provádění kontroly hutnění koruny hráze

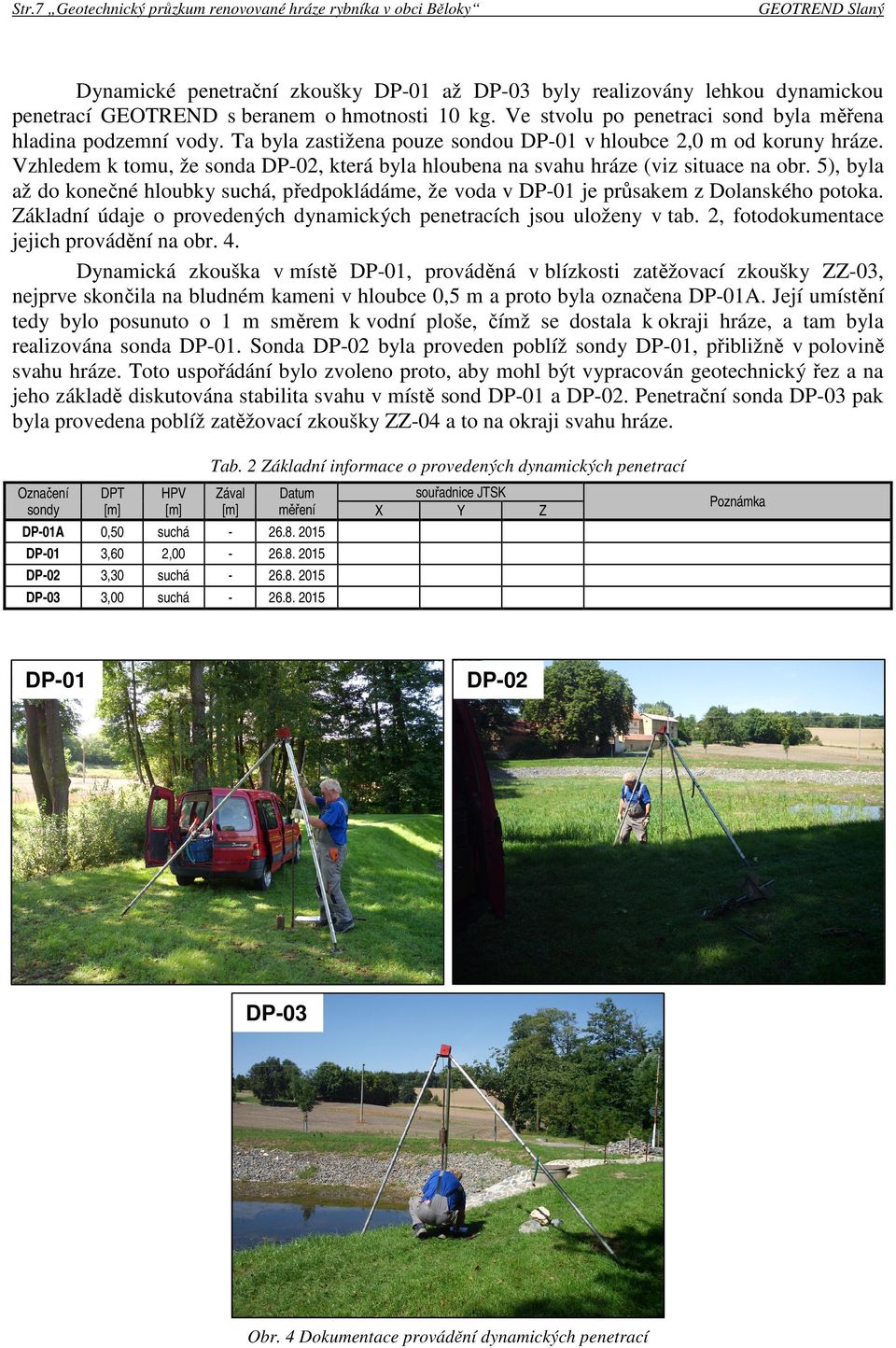

8 Str.7 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný Dynamické penetrační zkoušky DP-01 až DP-03 byly realizovány lehkou dynamickou penetrací GEOTREND s beranem o hmotnosti 10 kg. Ve stvolu po penetraci sond byla měřena hladina podzemní vody. Ta byla zastižena pouze sondou DP-01 v hloubce 2,0 m od koruny hráze. Vzhledem k tomu, že sonda DP-02, která byla hloubena na svahu hráze (viz situace na obr. 5), byla až do konečné hloubky suchá, předpokládáme, že voda v DP-01 je průsakem z Dolanského potoka. Základní údaje o provedených dynamických penetracích jsou uloženy v tab. 2, fotodokumentace jejich provádění na obr. 4. Dynamická zkouška v místě DP-01, prováděná v blízkosti zatěžovací zkoušky ZZ-03, nejprve skončila na bludném kameni v hloubce 0,5 m a proto byla označena DP-01A. Její umístění tedy bylo posunuto o 1 m směrem k vodní ploše, čímž se dostala k okraji hráze, a tam byla realizována sonda DP-01. Sonda DP-02 byla proveden poblíž sondy DP-01, přibližně v polovině svahu hráze. Toto uspořádání bylo zvoleno proto, aby mohl být vypracován geotechnický řez a na jeho základě diskutována stabilita svahu v místě sond DP-01 a DP-02. Penetrační sonda DP-03 pak byla provedena poblíž zatěžovací zkoušky ZZ-04 a to na okraji svahu hráze. Tab. 2 Základní informace o provedených dynamických penetrací Označení sondy DPT [m] HPV [m] Zával [m] Datum měření DP-01A 0,50 suchá DP-01 DP-02 3,60 3,30 2,00 suchá DP-03 3,00 suchá DP-01 X souřadnice JTSK Y Z DP-02 DP-03 Obr. 4 Dokumentace provádění dynamických penetrací Poznámka

9 Str.8 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný Obr. 5 Situace umístění průzkumných děl 4.2. VÝSLEDKY GEOTECHNICKÉHO PRŮZKUMU Jak již bylo řečeno v části 4.1. hutnění svrchní části koruny hráze bylo provedeno kvalitně. Velikosti Edef,1 a Edef,2 odpovídají použitému materiálu (hlína s příměsí štěrku) a lze oprávněně předpokládat, že dosažení vyšších hodnot by bylo možné pouze s vynaložením neopodstatněně zvýšených nákladů.

10 Str.9 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný Z výsledků dynamické penetrace vyplývá, že prostředí hráze je tvořeno soudržnými zeminami převážně tuhé, místy i měkké konzistence, výjimečně konzistence pevné (střed koruny hráze a báze sondy v místě DP-01). Zemní prostředí hráze bylo rozděleno na 7 geotechnických poloh I až VII, přičemž poloha I je svrchní zpevněnou vrstvou koruny hráze mocnou cca 0,8 m a poloha VII je balvanitou polohou zachycenou pouze sondou DP-03 v hloubkovém intervalu 2,7 až 2,9 m. Geotechnická poloha II je tvořena vrstvou tuhé hlíny s nízkou až střední plasticitou F5-MS/MI a poloha III vrstvou téže hlíny avšak měkké konzistence. Geotechnická poloha IV obsahuje výše zmíněné hlíny tuhé konzistence a poloha V pak zeminy s konzistencí na hranici mezi měkkou a tuhou. Závěrečná geotechnická poloha VI je již tvořena rostlým terénem a konzistence zemin v ní se pohybuje na hranici mezi tuhou a pevnou. Sondou DP-03 tato poloha již nebyla zastižena, protože došlo k mechanické poruše penetrační soupravy. Jednotlivé geotechnické vrstvy jsou přibližně vodorovné, i když se v geotechnickém řezu (viz příloha č. 3) jeví značně ukloněné, což je způsobeno různým měřítkem v horizontálním a vertikálním směru. Vzhledem k tomu, že zeminy hráze jsou přibližně stejného charakteru a pouze se v ní mění konzistence, nehrozí žádné sesuvné pohyby. Trhliny vznikají v geotechnické poloze I, která je charakteristická pevnou konzistencí a příměsí sypkých zemin. Tato poloha obvykle obsahuje větší množství vody, která způsobuje vyšší soudržnost jemnozrnných zemin. Při snižování vlhkosti takových zemin a jejich vysychání dochází ke zmenšování jejich objemu, tj. k jejich smršťování. Toto smršťování vede posléze ke vzniku trhlin, které se samotnou stabilitou svahu, ve smyslu jeho sesouvání jako celku, nemá nic společného. Kvůli vzniklým trhlinám může docházet pouze k lokálnímu posunu svrchní vrstvy vyschlého násypu působením gravitačních sil, které překonají slábnoucí síly soudržnosti. K tomuto jevu dochází pouze v mocnosti, ve které nastává smršťování zemin vlivem působení klimatického tepla, tj. v daném případě cca v mocnosti 0,5 m. Popsaný princip potvrzuje skutečnost, že na osluněné části hráze, tj. při působení vyšších teplot, dochází k výrazně hlubším trhlinám, než v části méně osluněné nebo stinné, kde je působení teploty výrazně nižší. Pokud by byl rybník v době intenzivního slunečního svitu již napuštěný, nebo kdyby byly svahy hráze v době dlouhotrvajících veder zkrápěny, nedocházelo by ke zmíněnému smršťování zemin a k jejich potrhání, nebo pouze v minimální míře DISKUSE MOŽNOSTI SANACE PORUŠENÝCH SVAHŮ HRÁZE Svah hráze je proveden v poměru 1:2, pata svahu je výrazně přitížena lomovým kamenem. To jsou atributy, které za normálních okolností činí svah naprosto stabilním. To potvrzují i výsledky provedeného průzkumu, na jehož základě bylo zjištěno, že se nejedná o sesuv, ale pouze o objemové změny zemin ve svrchní části násypu hráze, u kterých vlivem vysušování dochází ke smršťování. Z tohoto důvodu je možné vzniklý problém řešit pouze vyplněním vzniklých trhlin zeminou a přehutněním těchto míst vibrační deskou, v případě hlubších trhlin nad 20 cm pak vibračním pěchem. Vhodné je použití hlíny písčité pevné konzistence, která by před použitím byla rozmělněna do téměř sypké podoby. V této podobě dokonale vyplní vzniklé trhliny. Poté je nutné celou sanovanou část hráze vydatně zkropit, aby došlo k prosáknutí vody do hloubky alespoň 20 cm. Pokud by došlo zálivkou k rozbřednutí svrchní části zemin, je nutné počkat do okamžiku úplného vsáknutí vody. Teprve poté je možné zahájit hutnění, které způsobí stmelení původních zemin a zemin nasypaných do spár. Po provedeném hutnění je potřebné postižené úseky opět hustě zatravnit. Pokud bude i po opravě hráz vystavena obdobným klimatickým poměrům, dojde k opětovnému potrhání svahu i přes uvedenou opravu. Částečně pomůže hustší zatravnění, výrazně pomůže brzké napuštění rybníka, kdy vlivem vzlínání bude výrazně sníženo vysychání svrchní části hráze.

11 Str.10 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný 5. ZÁVĚR Ing. arch. Mária Stará ve spolupráci se společností GEOTREND, s.r.o., Slaný, provedla geotechnický průzkum hráze rybníka v obci Běloky. V rámci průzkumu bylo provedeno studium projektové dokumentace, byly realizovány čtyři statické zatěžovací zkoušky na koruně hráze a byly vyhloubeny 3 dynamické penetrace, z toho dvě na koruně hráze a jedna na hrázném svahu. Z provedeného průzkumu vyplývají následující závěry: Hráz byla sypána převážně nepropustnými jemnozrnnými zeminami charakteru hlíny s nízkou až střední plasticitou. Tyto zeminy jsou částečně rozbřídavé a za působení tepla smrštitelné. Svrchní vrstva koruny hráze byla realizována obdobným materiálem s příměsí štěrku. Podle výsledků statických zatěžovacích zkoušek byla tato vrstva kvalitně zhutněna. Z průzkumu dále vyplývá, že trhliny pozorované na hraně koruny hráze a na svahu hráze nejsou projevem klasického sesuvu svahu. Ten je vybudován podle veškerých pravidel pro budování stabilního svahu. V části 4.2. zprávy je popsán předpokládaný mechanizmus vzniku trhlin, který je přisuzován smrštitelnosti použitých zemin hráze při jejich vysušování. Dále je konstatováno, že kdyby nepůsobilo extrémní sucho, nebo kdyby byl rybník již napuštěný, uvedené trhliny by buď vůbec nevznikly, nebo pouze výjimečně. K sanaci míst s trhlinami postačí pouze vyplnění trhlin vhodnou zeminou, dostatečné zavlhčení sanovaného úseku a jeho přehutnění vibrační deskou, v případě hlubších a rozsáhlejších nejprve vibračním pěchem a po doplnění zahutněné zeminy opět vibrační deskou. Veškeré ve zprávě diskutované výsledky jsou dokumentovány v příslušných obrázcích, tabulkách a přílohách. V příloze č. 1 jsou uvedeny protokoly statických zatěžovacích zkoušek, v příloze č. 2 penetrační a geotechnické parametry získané z dynamické penetrace a v příloze č. 3 geotechnický řez hrází mezi sondami DP-01 a DP-02. Zpráva byla vypracována ve čtyřech exemplářích, z nichž tři byly předány objednateli a jedno bylo založeno do archivu společnosti GEOTREND. Zpráva v elektronické podobě jako soubor GTP_Běloky_hráz_rybníka_komplet.pdf byla rovněž zaslána na ovou adresu jaroslavcejnar@seznam.cz. Ve Slaném dne Vypracoval: Odborný garant: Ing. arch. Mária Stará Ing. Václav Starý

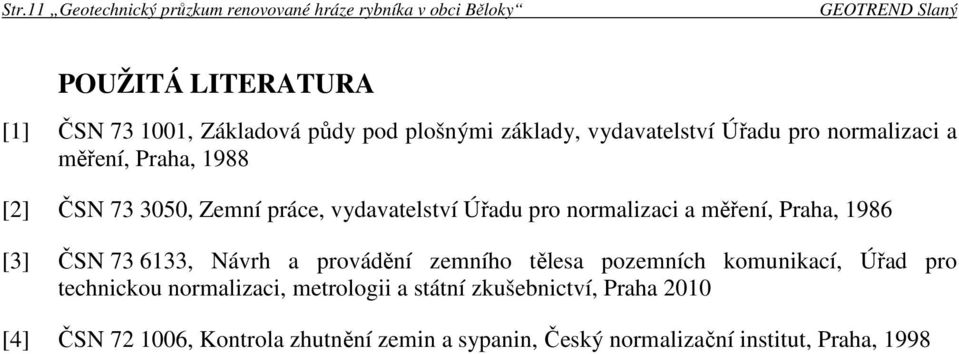

12 Str.11 Geotechnický průzkum renovované hráze rybníka v obci Běloky GEOTREND Slaný POUŽITÁ LITERATURA [1] ČSN , Základová půdy pod plošnými základy, vydavatelství Úřadu pro normalizaci a měření, Praha, 1988 [2] ČSN , Zemní práce, vydavatelství Úřadu pro normalizaci a měření, Praha, 1986 [3] ČSN , Návrh a provádění zemního tělesa pozemních komunikací, Úřad pro technickou normalizaci, metrologii a státní zkušebnictví, Praha 2010 [4] ČSN , Kontrola zhutnění zemin a sypanin, Český normalizační institut, Praha, 1998

13 KOMPLEXNÍ GEOLOGICKÝ A GEOFYZIKÁLNÍ PRŮZKUM G E O T R E N D s.r.o. Název úkolu: Geotechnický průzkum renovované hráze rybníka na lokalitě Běloky Smečenská Slaný tel.,fax: PŘÍLOHA Č. 1 GRAFICKÉ A NUMERICKÉ VÝSTUPY VÝSLEDKŮ STATICKÝCH ZATĚŽOVACÍCH ZKOUŠEK Slaný - srpen 2015

14 GEOTREND s.r.o. sídlo: Smečenská 183, SLANÝ tel.: mob.: ZATĚŽOVACÍ ZKOUŠKA ZZ - 01 Tabulka bod cyklus fáze Kontaktní napětí p [MPa] Sednutí s Celkem [mm] 1 0,00 0, ,05 1,220 3 zatížení 0,10 2, ,20 4, ,30 7, ,20 7,300 odlehčení 7 0,10 6, ,00 3, ,05 4, zatížení 0,10 5, ,20 6, ,30 8,300 8, ,10 6,940 6, odlehčení 0,05 5,980 5, ,00 3,920 3,920 0,000 0,000 Kontaktní napětí p [MPa] Lokalita: Běloky Zatlačení desky y [mm] Zatlačení desky y [mm] 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 Časový průběh t [min] ,0 2,0 4,0 6,0 8,0 10,0 Datum a čas: Poloměr desky: 178,4 [mm] Popis vrstvy: hlína s příměsí štěrku Klima: 20 C, sucho Požadované parametry: E def,2 > 15 MPa poměr < 2 Hodnocení a poznámky: E def π = 2 2 p ( 1 ν ) r Poissonovo číslo: 0,30 E π def,1 = 10,08 E def,2 = 16,14 s E def,2 /E def,1 = 1,60 E def [MPa] modul přetvárnosti r [m] poloměr zatěžovací desky ν Poissonovo číslo p [MPa] změna kontaktního napětí s [m] změna sednutí při změně napětí p

15 GEOTREND s.r.o. sídlo: Smečenská 183, SLANÝ tel.: mob.: ZATĚŽOVACÍ ZKOUŠKA ZZ - 02 Tabulka bod cyklus fáze Kontaktní napětí p [MPa] Sednutí Sednutí Celkem s [mm] [mm] 1 0,00 0, ,05 0,610 3 zatížení 0,10 1, ,20 2, ,30 4, ,20 4,450 odlehčení 7 0,10 3, ,00 2, ,05 2, zatížení 0,10 3, ,20 4, ,30 5,050 5, ,10 4,260 4, odlehčení 0,05 3,700 3, ,00 2,500 2,500 0,000 0,000 Kontaktní napětí p [MPa] Lokalita: Běloky Zatlačení desky y [mm] Zatlačení desky y [mm] E def 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,0 1,0 2,0 3,0 4,0 5,0 6, ,0 1,0 2,0 3,0 4,0 5,0 6,0 π = 2 2 p ( 1 ν ) r Časový průběh t [min] Poissonovo číslo: 0,30 E π def,1 = 16,04 E def,2 = 25,00 s E def,2 /E def,1 = 1,56 Datum a čas: Poloměr desky: 178,4 [mm] Popis vrstvy: hlína s příměsí štěrku Klima: 20 C, sucho Požadované parametry: E def,2 > 15 MPa poměr < 2 Hodnocení a poznámky: E def [MPa] modul přetvárnosti r [m] poloměr zatěžovací desky ν Poissonovo číslo p [MPa] změna kontaktního napětí s [m] změna zatlačení při změně napětí p

16 GEOTREND s.r.o. sídlo: Smečenská 183, SLANÝ tel.: mob.: ZATĚŽOVACÍ ZKOUŠKA ZZ - 03 Tabulka bod cyklus fáze Kontaktní napětí p [MPa] Sednutí s Celkem [mm] 1 0,00 0, ,05 0,960 3 zatížení 0,10 1, ,20 3, ,30 4, ,20 4,450 odlehčení 7 0,10 4, ,00 2, ,05 2, zatížení 0,10 3, ,20 4, ,30 5,080 5, ,10 4,430 4, odlehčení 0,05 3,950 3, ,00 2,590 2,590 0,000 0,000 Kontaktní napětí p [MPa] Lokalita: Běloky Zatlačení desky y [mm] Zatlačení desky y [mm] E def 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,0 1,0 2,0 3,0 4,0 5,0 6, ,0 1,0 2,0 3,0 4,0 5,0 6,0 π = 2 2 p ( 1 ν ) r Časový průběh t [min] Poissonovo číslo: 0,30 E π def,1 = 18,61 E def,2 = 30,36 s E def,2 /E def,1 = 1,63 Datum a čas: Poloměr desky: 178,4 [mm] Popis vrstvy: hlína s příměsí štěrku Klima: 20 C, sucho Požadované parametry: E def,2 > 15 MPa poměr < 2 Hodnocení a poznámky: E def [MPa] modul přetvárnosti r [m] poloměr zatěžovací desky ν Poissonovo číslo p [MPa] změna kontaktního napětí s [m] změna zatlačení při změně napětí p

17 GEOTREND s.r.o. sídlo: Smečenská 183, SLANÝ tel.: mob.: ZATĚŽOVACÍ ZKOUŠKA ZZ - 04 Tabulka bod cyklus fáze Kontaktní napětí p [MPa] Sednutí Celkem s [mm] 1 0,00 0, ,05 0,820 3 zatížení 0,10 1, ,20 3, ,30 6, ,20 6,340 odlehčení 7 0,10 5, ,00 3, ,05 3, zatížení 0,10 4, ,20 5, ,30 7,310 7, ,10 6,340 6, odlehčení 0,05 5,650 5, ,00 4,080 4,080 0,000 0,000 Kontaktní napětí p [MPa] Lokalita: Běloky Zatlačení desky y [mm] Zatlačení desky y [mm] E def 0,00 0,05 0,10 0,15 0,20 0,25 0,30 0,35 0,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8, ,0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 π = 2 2 p ( 1 ν ) r Časový průběh t [min] Poissonovo číslo: 0,30 E π def,1 = 12,20 E def,2 = 18,75 s E def,2 /E def,1 = 1,54 Datum a čas: Poloměr desky: 178,4 [mm] Popis vrstvy: hlína s příměsí štěrku Klima: 20 C, sucho Požadované parametry: E def,2 > 15 MPa poměr < 2 Hodnocení a poznámky: E def [MPa] modul přetvárnosti r [m] poloměr zatěžovací desky ν Poissonovo číslo p [MPa] změna kontaktního napětí s [m] změna zatlačení při změně napětí p

18 KOMPLEXNÍ GEOLOGICKÝ A GEOFYZIKÁLNÍ PRŮZKUM G E O T R E N D s.r.o. Název úkolu: Geotechnický průzkum renovované hráze rybníka na lokalitě Běloky Smečenská Slaný tel.,fax: PŘÍLOHA Č. 2 GRAFICKÝ A TABULKOVÝ PŘEHLED PENETRAČNÍCH A GEOTECHNICKÝCH PARAMETRŮ DYNAMICKÉ PENETRACE Rd [kpa] Edef [MPa] Ip [-] Id [-] Ic [-] N10 [ úder ] FdnU [N/m ] Qdyn [ MPa ] Tn Význam použitých zkratek a symbolů: - únosnost pro plošné základy při b < 3 m - modul přetvárnosti - index plasticity - relativní ulehlost u nesoudržných zemin - stupeň konzistence u soudržných zemin - počet úderů pro zaberanění penetračního hrotu o 10 cm - torzní moment úměrný celkovému plášťovému tření penetrační kolony - penetrační dynamický odpor na hrotu - třída těžitelnosti zemin a hornin Slaný srpen 2015

19

20

21

22

23 KOMPLEXNÍ GEOLOGICKÝ A GEOFYZIKÁLNÍ PRŮZKUM G E O T R E N D s.r.o. Název úkolu: Geotechnický průzkum renovované hráze rybníka na lokalitě Běloky Smečenská Slaný tel.,fax: PŘÍLOHA Č. 3 ROZVINUTÝ GEOTECHNICKÝ ŘEZ HRÁZÍ Význam použitých zkratek a symbolů: Qdyn [ MPa ] - penetrační dynamický odpor na hrotu Edef [MPa] - modul přetvárnosti Ip [MPa] - index plasticity FdnU [ N/m ] - torzní moment úměrný celkovému plášťovému tření penetrační kolony Slaný - srpen 2015
