Digitální multimetr VICTOR 70C návod k použití

Transkript

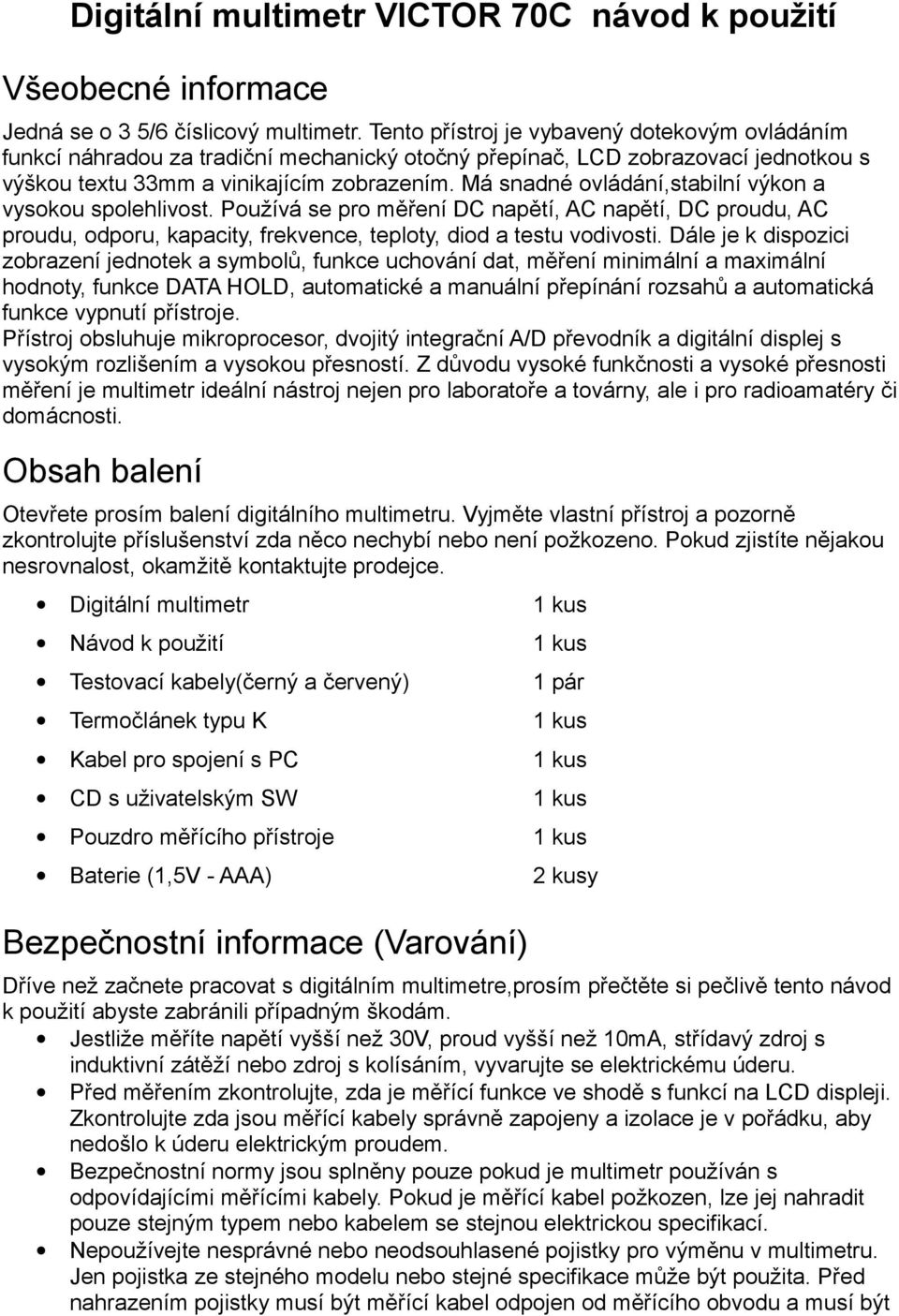

1 Digitální multimetr VICTOR 70C návod k použití Všeobecné informace Jedná se o 3 5/6 číslicový multimetr. Tento přístroj je vybavený dotekovým ovládáním funkcí náhradou za tradiční mechanický otočný přepínač, LCD zobrazovací jednotkou s výškou textu 33mm a vinikajícím zobrazením. Má snadné ovládání,stabilní výkon a vysokou spolehlivost. Používá se pro měření DC napětí, AC napětí, DC proudu, AC proudu, odporu, kapacity, frekvence, teploty, diod a testu vodivosti. Dále je k dispozici zobrazení jednotek a symbolů, funkce uchování dat, měření minimální a maximální hodnoty, funkce DATA HOLD, automatické a manuální přepínání rozsahů a automatická funkce vypnutí přístroje. Přístroj obsluhuje mikroprocesor, dvojitý integrační A/D převodník a digitální displej s vysokým rozlišením a vysokou přesností. Z důvodu vysoké funkčnosti a vysoké přesnosti měření je multimetr ideální nástroj nejen pro laboratoře a továrny, ale i pro radioamatéry či domácnosti. Obsah balení Otevřete prosím balení digitálního multimetru. Vyjměte vlastní přístroj a pozorně zkontrolujte příslušenství zda něco nechybí nebo není požkozeno. Pokud zjistíte nějakou nesrovnalost, okamžitě kontaktujte prodejce. Digitální multimetr 1 kus Návod k použití 1 kus Testovací kabely(černý a červený) 1 pár Termočlánek typu K 1 kus Kabel pro spojení s PC 1 kus CD s uživatelským SW 1 kus Pouzdro měřícího přístroje 1 kus Baterie (1,5V - AAA) 2 kusy Bezpečnostní informace (Varování) Dříve než začnete pracovat s digitálním multimetre,prosím přečtěte si pečlivě tento návod k použití abyste zabránili případným škodám. Jestliže měříte napětí vyšší než 30V, proud vyšší než 10mA, střídavý zdroj s induktivní zátěží nebo zdroj s kolísáním, vyvarujte se elektrickému úderu. Před měřením zkontrolujte, zda je měřící funkce ve shodě s funkcí na LCD displeji. Zkontrolujte zda jsou měřící kabely správně zapojeny a izolace je v pořádku, aby nedošlo k úderu elektrickým proudem. Bezpečnostní normy jsou splněny pouze pokud je multimetr používán s odpovídajícími měřícími kabely. Pokud je měřící kabel požkozen, lze jej nahradit pouze stejným typem nebo kabelem se stejnou elektrickou specifikací. Nepoužívejte nesprávné nebo neodsouhlasené pojistky pro výměnu v multimetru. Jen pojistka ze stejného modelu nebo stejné specifikace může být použita. Před nahrazením pojistky musí být měřící kabel odpojen od měřícího obvodu a musí být

2 zajištěno, že na vstupu multimetru není žádný signál. Nepoužívejte nesprávné nebo neodsouhlasené baterie pro výměnu v multimetru. Jen baterie ze stejného modelu nebo stejné specifikace může být použita. Před výměnou baterie musí být měřící kabel odpojen od měřícího obvodu a musí být zajištěno, že na vstupu multimetru není žádný signál. Pokud probíhá měření, dejte pozor aby se vaše tělo přímo nedotýkalo země, nekrytého kovu, výstupního portu, svěráku, atd, kde může existovat nulový potenciál. Obvykle se pro zajištění udržení vašeho těla izolovaného proti zemi používají suché šaty,gumová obuv a jiné izolanty. Neskladujte a nepoužívejte multimetr v prostředí kde je vysoká teplota, vysoká vlhkost, nebezpečí výbuchu nebo v silném magnetickém poli. Pokud budete přístrojem měřit vyšší napětí než je dovoleno, může dojít k poškození přístroje nebo k úrazu uživatele. Konečná dovolená hodnota voltáže pro měření je značená na štítku přístroje a nikdy nemeřte hodnotu překračující tento standard. Pokud připojíte měřící kabely do připojovacích svorek pro měření proudu, v žádném případě neměřte napětí, protože můžete poškodit multimetr nebo ohrozit svou bezpečnost. Nepokoušejte se kalibrovat či opravovat multimetr. Pokud je to nezbytně nutné, může opravu či kalibraci udělat kvalifikovaná a vyškolená osoba. Pokud nastavíte požadovanou funkci měření, musí se tato funkce zobrazit na LCD. Přesvěčte se, že když odpojíte měřící kabely od měřeného obvodu, není na nich žádný vstupní signál. Je zakázáno přepínat funkci nebo rozsah multimetru při měření. Pokud se na LCD objeví symbol, okamžitě vyměňte baterii aby nedocházelo k nepřesnostem při měření. Je zakázáno měřit napětí, pokud jsou měřící kabely připojeny k připojovacím svorkám pro měření proudu. Nepokoušejte se měnit obvody multimetru hrozí jeho požkození. Popis bezpečnostních značek Varování Vysoké napětí Nebezpečí GND Dvojitá izolace AC/DC Ve shodě s pokyny Evropské Unie Pojistka Vybitá baterie Popis přístroje 1 označení modelu multimetru 2 LCD displej 3 Funkční tlačítka: vybírají různé měřící finkce 3-1 HOLD má dvě funkce: osvětlení displeje a podržení (na displeji) měřené hodnoty. Pokud podržíte tlačítko více než 2 vteřiny, podsvícení displeje se zapne. Stisknete-li tlačítko na více než dvě vteřiny při zapnutém podsvětlení, podsvícení displeje se vypne nebo se vypne automaticky po 10 vteřinách svícení. Pokud stisknete tlačítko

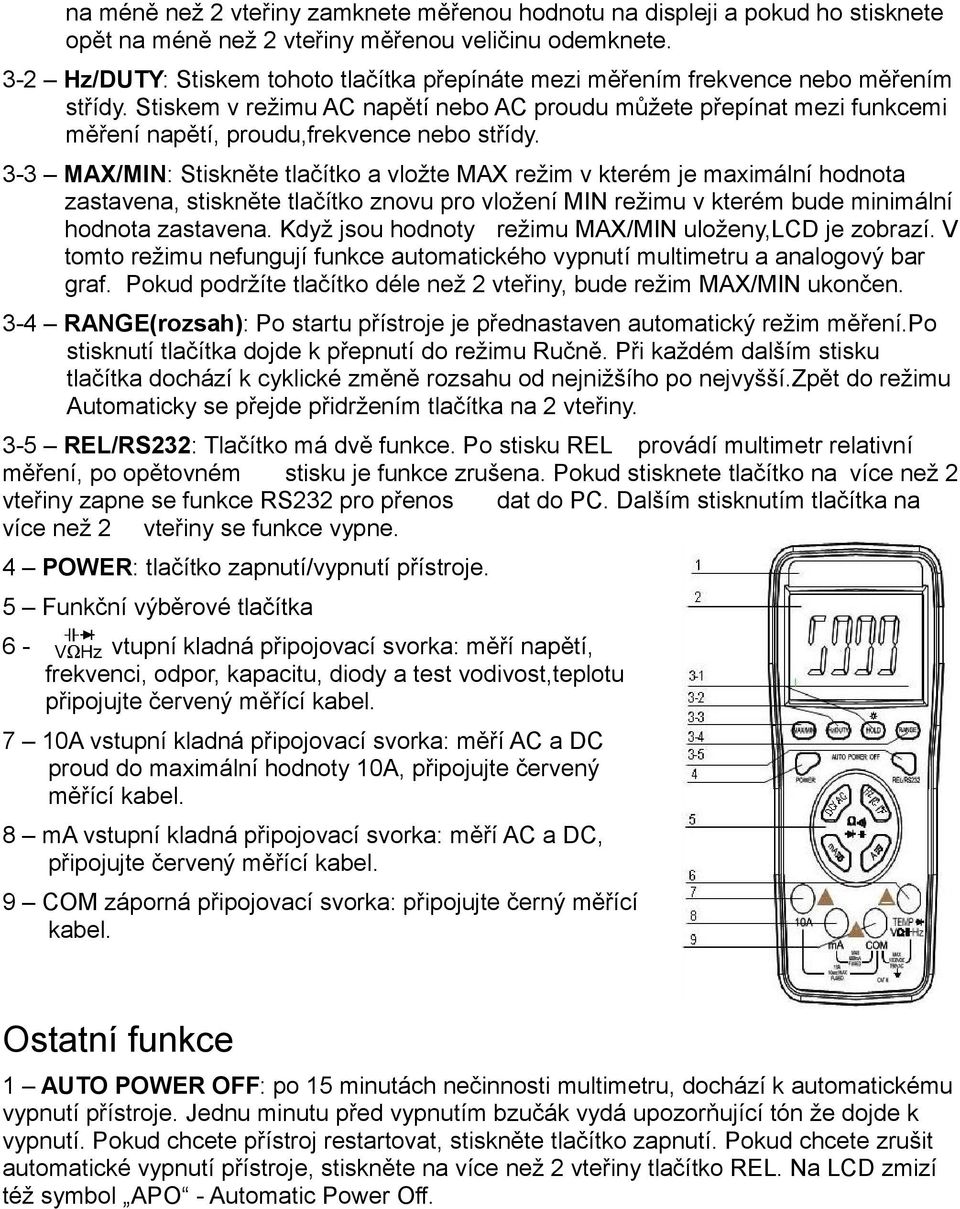

3 na méně než 2 vteřiny zamknete měřenou hodnotu na displeji a pokud ho stisknete opět na méně než 2 vteřiny měřenou veličinu odemknete. 3-2 Hz/DUTY: Stiskem tohoto tlačítka přepínáte mezi měřením frekvence nebo měřením střídy. Stiskem v režimu AC napětí nebo AC proudu můžete přepínat mezi funkcemi měření napětí, proudu,frekvence nebo střídy. 3-3 MAX/MIN: Stiskněte tlačítko a vložte MAX režim v kterém je maximální hodnota zastavena, stiskněte tlačítko znovu pro vložení MIN režimu v kterém bude minimální hodnota zastavena. Když jsou hodnoty režimu MAX/MIN uloženy,lcd je zobrazí. V tomto režimu nefungují funkce automatického vypnutí multimetru a analogový bar graf. Pokud podržíte tlačítko déle než 2 vteřiny, bude režim MAX/MIN ukončen. 3-4 RANGE(rozsah): Po startu přístroje je přednastaven automatický režim měření.po stisknutí tlačítka dojde k přepnutí do režimu Ručně. Při každém dalším stisku tlačítka dochází k cyklické změně rozsahu od nejnižšího po nejvyšší.zpět do režimu Automaticky se přejde přidržením tlačítka na 2 vteřiny. 3-5 REL/RS232: Tlačítko má dvě funkce. Po stisku REL provádí multimetr relativní měření, po opětovném stisku je funkce zrušena. Pokud stisknete tlačítko na více než 2 vteřiny zapne se funkce RS232 pro přenos dat do PC. Dalším stisknutím tlačítka na více než 2 vteřiny se funkce vypne. 4 POWER: tlačítko zapnutí/vypnutí přístroje. 5 Funkční výběrové tlačítka 6 - vtupní kladná připojovací svorka: měří napětí, frekvenci, odpor, kapacitu, diody a test vodivost,teplotu připojujte červený měřící kabel. 7 10A vstupní kladná připojovací svorka: měří AC a DC proud do maximální hodnoty 10A, připojujte červený měřící kabel. 8 ma vstupní kladná připojovací svorka: měří AC a DC, připojujte červený měřící kabel. 9 COM záporná připojovací svorka: připojujte černý měřící kabel. Ostatní funkce 1 AUTO POWER OFF: po 15 minutách nečinnosti multimetru, dochází k automatickému vypnutí přístroje. Jednu minutu před vypnutím bzučák vydá upozorňující tón že dojde k vypnutí. Pokud chcete přístroj restartovat, stiskněte tlačítko zapnutí. Pokud chcete zrušit automatické vypnutí přístroje, stiskněte na více než 2 vteřiny tlačítko REL. Na LCD zmizí též symbol APO - Automatic Power Off.

4 Specifikace 1 Všeobecné informace Zobrazení: 33 mm vysoký LCD displej Maximální zobrazení: 5999 (3 5/6),automatická indikace polarity,zobrazení jednotek Analogový graf, frekvence měření 30 krát/sec, displej zobrazí 61 jednotek Měřící režim: dvojitý integrační A/D převod Vzorkovací frekvence: 3 vzorky/1 vteřina Indikace překročení rozsahu: na displeji je zobrazeno OL Slabá baterie je signalizována symbolem: Provozní podmínky: 0 až 40 C, relativní vlhkost: < 80% Skladovací podmínky: -10 až 50 C, relativní vlhkost: < 80% Napájení: 2 baterie ( 1,5V, AAA) Rozměry: 185 x 91 x 49 mm (délka x šířka x výška) Hmotnost: 410 g s vloženou baterií 2 Technická data 2.1 DC Napětí (DCV) 600mV 0,1mV 6V 1mV ±(0.5%+4) 60V 10mV 600V 100mV 1000V ±(1.0%+4) 1V Vstupní impedance (pro 600 mv > 60MΩ,pro ostatní rozsahy 10MΩ). Ochrana proti přetížení: 1000V DC, 750V AC špičková hodnota. Pokud stiskněte výběrové tlačítko DC/AC,nacházíte se v automatickém režimu identifikace DC napětí. Vložte měřící kabely do připojovacích svorek. Červený do a černý do COM, tak jak ukazuje obrázek. Výchozí stav multimetru po zapnutí je: automatický režim identifikace DC napětí a symbol DC, AUTO a APO je zobrazen na LCD. Pokud stisknete RANGE, vybrali jste ruční výběr rozsahu. Pokud stisknete MAX/MIN jednou multimetr multimetr zobrazí maximální měřenou veličinu, pokud ho stisknete podruhé, zobrazí minimální měřenou veličinu. Pokud stisknete MAX/MIN na více než 2

5 vteřiny, bude tento režim zrušen. Připojte měřící kabely paralelně k testovanému obvodu. Podle barvy připojených kabelů se polarita okamžitě zobrazí na LCD spolu s hodnotou napětí. Varování Napětí vyšší než 1000V DC a 750V AC nelze měřit Při měření vysokého napětí buďte zvlášť opatrní, abyste zabránili elektrickému úderu. Po ukončení měření okamžitě odpojte měřící kabely od testovaného obvodu. Pokud se při měření v režimu ruční změny rozsahu objeví na displeji OL, znamená to že jste mimo rozsah a je nutno přepnout na vyšší rozsah. 2.2 AC Napětí (ACV) 6V 1mV 60V ±(0.8%+10) 10mV 600V 100mV 750V ±(1.0%+6) 1V Vstupní impedance 10MΩ, Ochrana proti přetížení: 1000V DC, 750V AC špičková hodnota, Indikace střídy: (0,1% - 99,9%), Měřitelná frekvence (40-400)Hz Tiskněte opakovaně výběrové tlačítko DC/AC,dokud nenastavíte automatický režim identifikace AC napětí.na displeji se zobrazí AC, AUTO,APO. Vložte měřící kabely do připojovacích svorek. Červený do a černý do COM, tak jak ukazuje obrázek. Výchozí stav multimetru po zapnutí je: automatický režim reprezentovaný symbolem AUTO, který je zobrazen na LCD. Pokud stisknete RANGE, vybrali jste ruční výběr rozsahu. Pokud jste v AC režimu a v režimu ruční/automatický, lze frekvenci/střídu měřit stiskem tlačítka Hz/DUTY. Frekvenční odezva je v tomto případě nízká a hodí se pro měření vysokých napětí a nízkých frekvencí jako jsou 230V/50Hz-400Hz, 400V/50Hz-400Hz. Varování Napětí vyšší než 1000V DC a 750V AC nelze měřit Pokud se při měření v režimu ruční změny rozsahu objeví na displeji OL, znamená to že jste mimo rozsah a je nutno přepnout na vyšší rozsah.

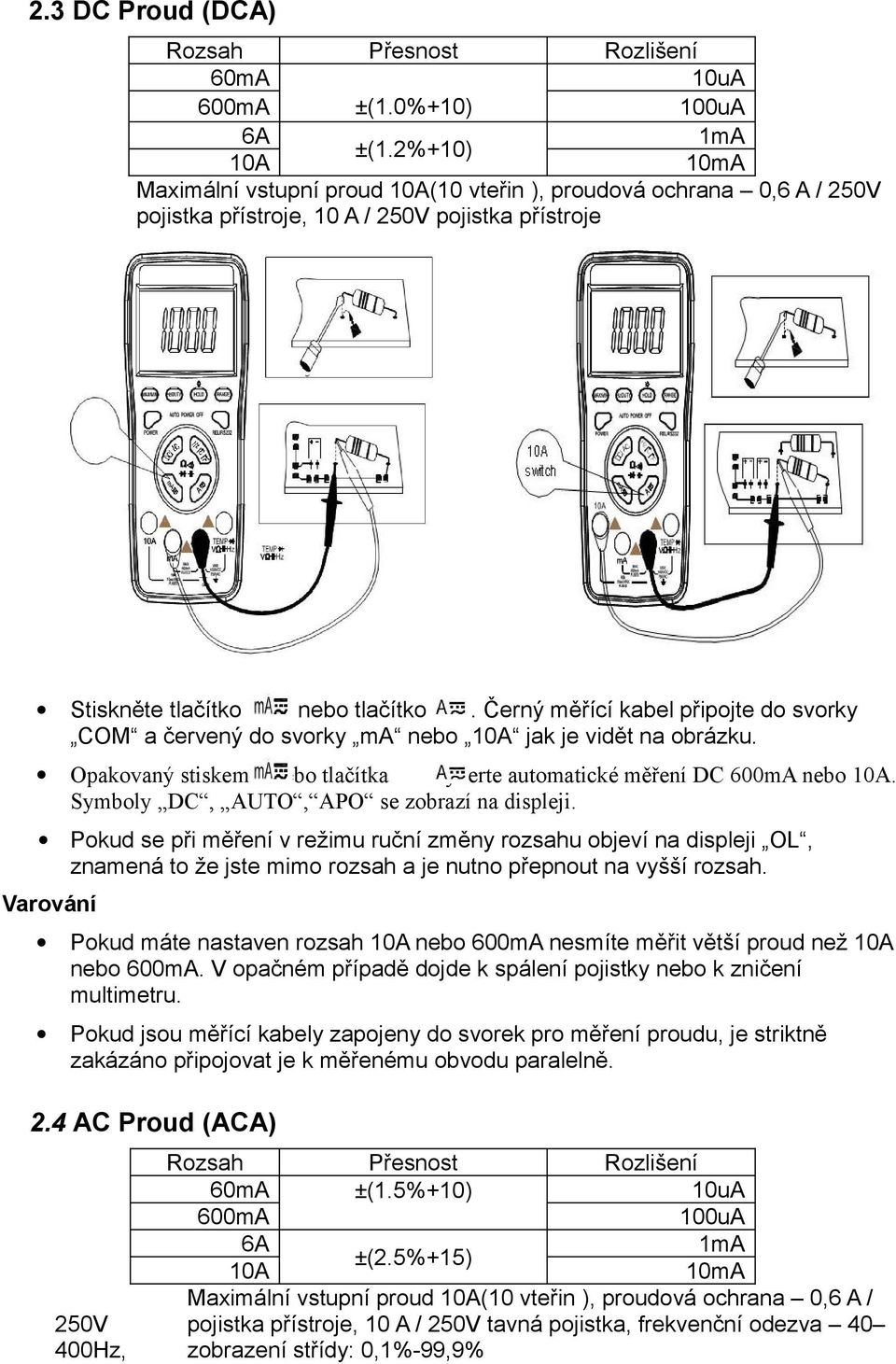

6 2.3 DC Proud (DCA) 60mA 10uA 600mA ±(1.0%+10) 100uA 6A 1mA ±(1.2%+10) 10A 10mA Maximální vstupní proud 10A(10 vteřin ), proudová ochrana 0,6 A / 250V pojistka přístroje, 10 A / 250V pojistka přístroje Stiskněte tlačítko nebo tlačítko. Černý měřící kabel připojte do svorky COM a červený do svorky ma nebo 10A jak je vidět na obrázku. Opakovaný stiskem nebo tlačítka vyberte automatické měření DC 600mA nebo 10A. Symboly DC, AUTO, APO se zobrazí na displeji. Pokud se při měření v režimu ruční změny rozsahu objeví na displeji OL, znamená to že jste mimo rozsah a je nutno přepnout na vyšší rozsah. Varování Pokud máte nastaven rozsah 10A nebo 600mA nesmíte měřit větší proud než 10A nebo 600mA. V opačném případě dojde k spálení pojistky nebo k zničení multimetru. Pokud jsou měřící kabely zapojeny do svorek pro měření proudu, je striktně zakázáno připojovat je k měřenému obvodu paralelně. 2.4 AC Proud (ACA) 60mA ±(1.5%+10) 10uA 600mA 100uA 6A 1mA ±(2.5%+15) 10A 10mA Maximální vstupní proud 10A(10 vteřin ), proudová ochrana 0,6 A / 250V pojistka přístroje, 10 A / 250V tavná pojistka, frekvenční odezva Hz, zobrazení střídy: 0,1%-99,9%

7 Stiskněte tlačítko nebo tlačítko.černý měřící kabel připojte do svorky COM a červený do svorky ma nebo 10A jak je vidět na obrázku. Opakovaný stiskem nebo tlačítka vyberte automatické měření AC 600mA nebo 10A. Symboly AC, AUTO, APO se zobrazí na displeji. Pokud se při měření v režimu ruční změny rozsahu objeví na displeji OL, znamená to že jste mimo rozsah a je nutno přepnout na vyšší rozsah. Varování Pokud máte nastaven rozsah 10A nebo 600mA nesmíte měřit větší proud než 10A nebo 600mA. V opačném případě dojde k spálení pojistky nebo k zničení multimetru. Pokud jsou měřící kabely zapojeny do svorek pro měření proudu, je striktně zakázáno připojovat je k měřenému obvodu paralelně. 2.5 Odpor 600Ω ±(0.8%+5) 0.1Ω 6kΩ 1Ω 60kΩ ±(0.8%+4) 10Ω 600kΩ 100Ω 6MΩ 1000Ω 60MΩ ±(1.2%+10) 10kΩ Ochrana proti přetížení: DC 250V nebo AC spičková hodnota Stiskněte tlačítko,respektive vložte měřící kabely do připojovacích svorek. Červený do a černý do COM, tak jak ukazuje obrázek. Opakovaným stiskem vyberte měření odporu. Mezitím dojte k zobrazení příslušného symbolu na displeji. Stiskem RANGE lze měnit rozsah měření.

8 Poznámka: Pokud měříte kapacitu, všechny měřené obvody musí být vypnuty od zdroje a všechny kondenzátory musí být vybité. Pokud dojde při měření odporů k výskytu napětí, vede to k nepřesnostem měření. Pokud je navíc překročeno napětí 250V, může dojít k zničení přístroje nebo ohrožení bezpečnosti uživatele. Při měření rozsahem 600Ω nejprve změřte odpor měřících kabelů a poté tuto hodnotu odečtěte od skutečného změřeného odporu. 2.6 Diody a test vodivosti Zobrazení Rozsah Podmínka zkoušky Propustný DCA je asi Propustný 1,0mA, závěrné napětí je směr diody asi 3V Bzučák dlouze zvoní pokud je Napětí je asi 1,2V odpor 30Ω Ochrana proti přetížení: DC 250V nebo AC spičková hodnota Stiskněte tlačítko,respektive vložte měřící kabely do připojovacích svorek. Červený do a černý do COM, tak jak ukazuje obrázek. Opakovaným stiskem vyberte měření diody nebo test vodivosti Test diody: červený kabel připojte na anodu a černý na katodu.

9 Poznámka: Při měření diody se na LCD zobrazí OL když je otočená polarita.při měření vodivosti se na LCD zobrazí OL když je obvod rozpojen. Pokud měříte diodu, musí být měřený obvod odpojen od zdroje a všechny kondenzátory musí být vybité. V okamžiku ukončení měření okamžitě odpojte měřící kabely od měřeného obvodu. 2.7 Kapacita 40nF ±(5,0%+30) 10pF 400nF 100pF 4uF ±(3,5%+8) 1nF 40uF 10nF 200uF ±(5,0%+10) 100nF Ochrana proti přetížení: DC 250V nebo AC spičková hodnota Stiskněte tlačítko,respektive vložte měřící kabely do připojovacích svorek. Červený do a černý do COM, tak jak ukazuje obrázek. Opakovaným stiskem nastavte automatické měření kapacity. Mezitím se příslušný symbol objeví na displeji. Režim měření kapacity neumožňuje manuální změnu rozsahu a analogový indikátor se nezobrazí na displeji. Poznámka: Pokud měříte kondenzátor nějakého obvodu, musí být celý obvod odpojen od zdroje a všechny kondenzátory musí být vybity. Pokud měříte velký kondenzátor trvá to delší dobu, asi 15 vteřin na 100uF. Pokud jste skončili měření, okamžitě odpojte měřící kabely od měřeného obvodu. 2.8 Frekvence (HZ) 10Hz 0,001Hz 100Hz 0,01Hz 1000Hz 1Hz 10kHz ±(0.3%+2) 10Hz 100kHz 100Hz 1MHz 1kHz 20MHz 10kHz Ochrana proti přetížení: DC 250V nebo AC spičková hodnota, vstupní citlivost 1,5V Efekticní hodnota

10 Stiskněte HZ/ C/ F pro měření frekvence. Vložte měřící kabely do připojovacích svorek. Červený do a černý do COM, tak jak ukazuje obrázek. Připojte měřící kabely paralelně ke zdroji signálu a přečtěte si změřenou hodnotu na displeji. Pokud měříte frekvenci, stiskněte Hz/DUTY jednou pro zobrazení střídy, podruhé pro zobrazení frekvence. Poznámka: Neměřte vstupní signál vyšší než 60V, jinak hrozí zničení přístroje a nebezpečí úrazu pro uživatele. Pokud jste skončili měření, okamžitě odpojte měřící kabely od měřeného obvodu. 2.9 Měření teploty -20 C C ±(1.0%+50) 0,1 C 400 C C ±(1.5%+15) 1 C 0 F F ±(1.0%+50)<750 F 0,1 F ±(1.0%+50)>=750 F 1 F K-termočlánek Stiskněte tlačítko Hz/ C/ F na 2 vteřiny a přepnete se do režimu měření teploty ve C. Pokud stisknete tlačítko znovu, měříte teplotu ve F. Pro ukončení režimu měření teploty podržte tlačítko více než 2 vteřiny. Červený měřící kabel připojte do a černý do COM, tak jak ukazuje obrázek. Přiložte konec termočlánku co nejblíže objektu který chcete měřit a změřenou hodnotu přečtěte na displeji.. Poznámka: Pokud vstupní svorky nezapojíte,multimetr měří teplotu okolí. Neměňte teplotní senzor, jinak nemůže být přesnost měření garantována. V žádném případě nepřikládejte na vstupní svorky napětí při měření teploty, jinak hrozí zničení přístroje.

11 3 Komunikační připojení Spuste SETUP proveďte instalaci podle příslušného modelu na přiloženém instalačním CD Připojte multimetr do PC USB kabelem Stiskněte tlačítko RS232/REL na více než 2 vteřiny a symbol RS232/REL se objeví na displeji přístroje. Jakmile jsou data přeneseny do PC, odstartujte nahrávání dat, analýzu dat, tisk dat atd. Více informací získáte v dodaném sw. 4 Údržba přístroje Multimetr je vysoce sofistikovaný přístroj a uživatel by neměl měnit obvody dle libosti. Předcházejte stiku přístroje s vodou, prachem a pádu. Neskladujte přístroj v místech s vysokou teplotou, vysokou vlhkostí, v místech otevřeného ohně, výbušném prostředí a vysokým elektromagnetickým polem. Používejte vlhký hadřík a slabý saponát na čištění přístroje, nepoužívejte silný přípravek,alkohol a brusné přípravky. Pokud nebudete přístroj delší dobu používat, vyjměte baterie aby nedošlo k jejich korodování a tím k zničení přístroje. Vyměňte baterii, pokud se na displeji objeví symbol 4 Výměna baterie Vyměňte baterii, pokud se na displeji objeví symbol Otevřete zadní kryt přístroje. Vyměňte staré baterii za nové2x1,5v (AAA). Alkalická baterie je nejvhodnější kvůly své kapacitě. Zavřete zadní kryt. 5 Výměna pojistky Prosím použijte stejnou velikost a typ pojistky která je v měřícím přístroji. UPOZORNĚNÍ Nepřipojujte DC nebo AC špičkové napětí vyšší než 1000V. Neměřte napětí pokud používáte proudový, odporový rozsah nebo rozsah pro měření diod a testu vodivosti. Pokud nebyla baterie připojena správně nebo zadní kryt baterie nebyl dotažen šroubem, nepoužívejte přístroj. Před výměnou baterie nebo pojistky, odpojte měřící kabely od svorek a přístroj vypněte.

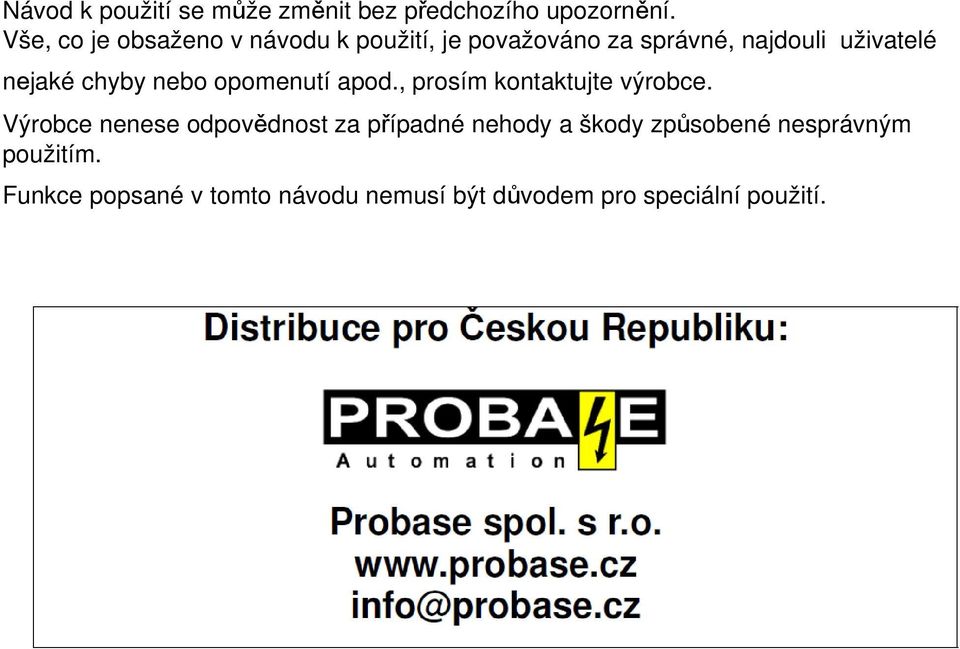

12 Návod k použití se může změnit bez předchozího upozornění. Vše, co je obsaženo v návodu k použití, je považováno za správné, najdouli uživatelé nejaké chyby nebo opomenutí apod., prosím kontaktujte výrobce. Výrobce nenese odpovědnost za případné nehody a škody způsobené nesprávným použitím. Funkce popsané v tomto návodu nemusí být důvodem pro speciální použití.
