Projektování ETICS, aneb jak lze předejít chybám při provádění a v praxi včetně související problematiky výplní otvorů

Transkript

1 Projektování ETICS, aneb jak lze předejít chybám při provádění a v praxi včetně související problematiky výplní otvorů Ing. Pavel Zeman, zeman@tzus.cz energetický auditor, autorizovaný inženýr, hlavní specialista pro tepelnou techniku v TZÚS Praha

2 Co to je ETICS (vnější kontaktní zateplovací systém s omítkou ) a legislativa ETICS = evropskou legislativou stanovený výrobek ETICS je specielní výrobek a nazývá se jako sestava kit což je přesně definovaná sestava komponentů, kterou je možno koupit v rámci jedné obchodní transakce u jednoho dodavatele a teprve na stavbě se stává uceleným výrobkem. Jako na každý stavební výrobek se i na ETICS vztahuje Směrnice 89/106/EHS tj. posuzuje se 6 základních vlastností (Mechanická odolnost a stabilita, Požární bezpečnost, Ochrana zdraví a životního prostředí, Bezpečnost při užívání, Ochrana proti hluku, Úspora energie a tepelná ochrana).

3 Posouzení shody ETICS (vnější kontaktní zateplovací systém s omítkou ) Posouzení shody ETICS včr lze provést buď podle evropského modulu shody, tj.dle NV č. 190/2002 Sb - ETA. nebo podle národního systému, tj.dle NV č. 163/2002 Sb. ve znění 312/2005 Sb STO. Při zpracování ETA i STO se v zásadě postupuje dle pokynů ETAG 004 Součástí tohoto posouzení shody je, že Výrobce ETICS musí mít zavedený SystémŘízeníVýroby, který se při certifikaci a při dohledu 1 x ročně prověřuje Ke každému výrobku ETICS, tj. ke konkrétní sestavě kit se předává Prohlášení o shodě a Návod k užívání a údržbě hotového výrobku ETICS

4 ETICS - a zákon 22/1997 Sb. Současně je třeba zdůraznit, že dle zák.22/1997 Sb. je povinnost umisťovat do stavby pouze certifikované výrobky s Prohlášením o shodě Co to znamená v případě ETICS, že je to pouze certifikovaná skladba, ale navíc provedená (instalovaná do stavby) předepsaným způsobem za předepsaných podmínek a proškolenou firmou. Specifikace certifikované skladby ETICS je určení přesné skladby vybraných komponentů, tl. tepelné izolace, počtu a umístění hmoždinek, určení povrchové úpravy a řešení detailů dle definice a technického listu konkrétního ETICS a PD Toto by měla řešit stavební dokumentace konkrétního objektu a měla by být zpracovaná do potřebných detailů, Pokud to neřeší, nebo musí být takto dopracovaná projektová dokumentace při provádění ETICS na konkrétním objektu.

5 ETICS - a ČSN ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS) Tato norma určuje požadavky na provádění systémů ETICS Specifikuje rozhodující operace při provádění: obsah dokumentace pro přípravu a provedení hodnocení a příprava podkladu lepení desek tepelné izolace kotvení hmoždinkami cca 4/2011 vyjde ČSN provádění základní vrstvy provádění konečné úpravy povrchu přeprava a skladování kontrola provádění užívání a údržba

6 Projektování (ETICS) v praxi Většinou je představa, že se ETICS nemusí konkrétně projektovat a že stačí napsat bude zatepleno 10cm polystyrénu a dál si to vyřeší na stavbě, takovéto projekty jsou nedostatečné Stále je velmi malá informovanost investorů, projektantů, provádějících stavebních firem, stavebních dozorů, organizací prodávajících stavební materiály.. Bohužel stále velmi malá informovanost i kontrolních orgánů včetně požadavků stavebních úřadů (nic nevyžadují pro zateplování budov, protože ETICS je považován pouze za stavební úpravu???) Přestože Zelená úsporám tuto informovanost přeci jen pozvedla, nemělo by se stávat, že se zaměňují komponenty. Hrozí pak havárie a navazující soudní spory - necertifikovaná skladba = nesplnění zák.22/1997sb. = vrácení dotací

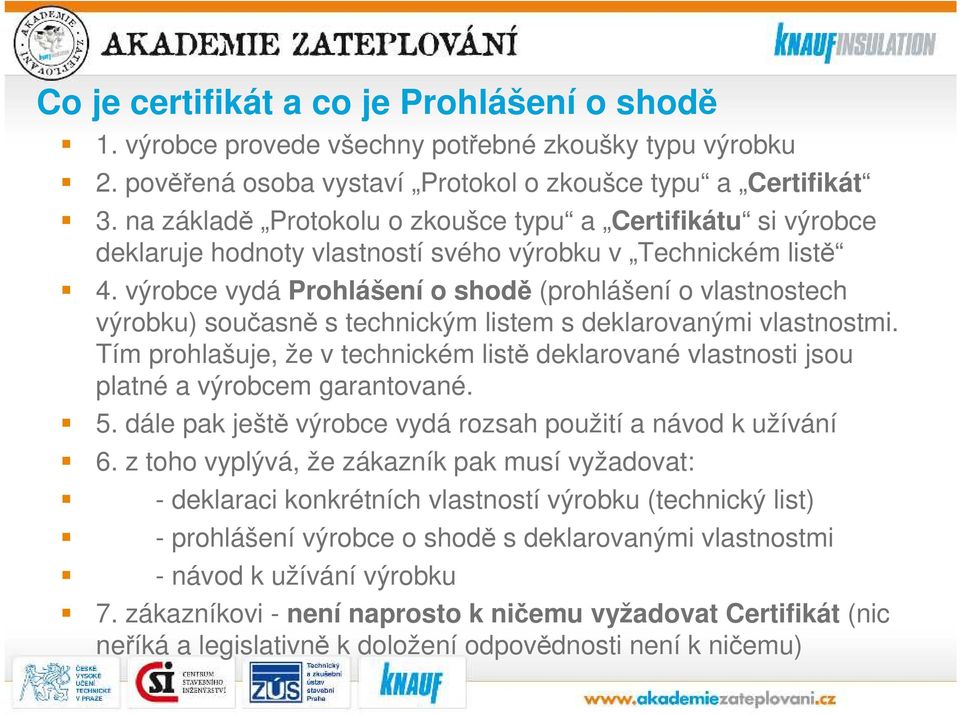

7 Co je certifikát a co je Prohlášení o shodě 1. výrobce provede všechny potřebné zkoušky typu výrobku 2. pověřená osoba vystaví Protokol o zkoušce typu a Certifikát 3. na základě Protokolu o zkoušce typu a Certifikátu si výrobce deklaruje hodnoty vlastností svého výrobku v Technickém listě 4. výrobce vydá Prohlášení o shodě (prohlášení o vlastnostech výrobku) současně s technickým listem s deklarovanými vlastnostmi. Tím prohlašuje, že v technickém listě deklarované vlastnosti jsou platné a výrobcem garantované. 5. dále pak ještě výrobce vydá rozsah použití a návod k užívání 6. z toho vyplývá, že zákazník pak musí vyžadovat: - deklaraci konkrétních vlastností výrobku (technický list) - prohlášení výrobce o shodě s deklarovanými vlastnostmi - návod k užívání výrobku 7. zákazníkovi - není naprosto k ničemu vyžadovat Certifikát (nic neříká a legislativně k doložení odpovědnosti není k ničemu)

8 Jak by měl postupovat investor při zateplení objektu V předstihu si nechat zpracovat Energetické hodnocení objektu (nejlépe dle vyhl. č.148/2007 Sb.=certifikace budov) = zmapování současného stavu Vyžadovat projektovéřešení (obsahující min. návrh konkrétních konstrukcí a skladeb, včetně hodnocení statiky, stavební fyziky a požáru-již ve spolupráci s dozorem) nepodceňovat - vazba právní odpovědnost vlastníka objektu i na případné dotace a pojištění Při výběru provádějící firmy ověřit oprávnění firmy provádět navržený certifikovaný systém ETICS - Vyžadovat garanci bezchybného provedení V průběhu stavby provádět dozor investora najatým odborníkem nepodceňovat Při ukončení vyžadovat písemné doložení použitých materiálů do stavby včetně dodržení technologického postupu stavebním deníkem a obdržení potřebného Prohlášení o shodě a návodu na údržbu

9 A nyní co by mělo obsahovat projektové řešení Vazbu na celkové energetické hodnocení objektu (nejlépe dle vyhl. č.148/2007 Sb.=certifikace budov) Dokumentovaný průzkum podkladu a okrajových podmínek Navržení ETICS v konkrétní skladbě jako celek, tj. včetně stávající obvodové konstrukce a vždy se započítáním tepelných mostů a vazeb řešení základní skladby a kritických detailů Písemné hodnocení požadavků: (alespoň minimální formou) Statických (řešení kotvení) sání větru (případně svislou sílu) Tepelně technických (splněníčsn :2007, tj.min.dodržení požadovaných prostupů tepla, vnitřních povrchových teplot a kondenzace v konstrukci) Požárních (rozmístění izolantů ve vazbě na šíření požáru a únikové cesty) Pokud deklarace ochrany proti hluku (hodnocení) Již v projektu předepisovat provádění dle příslušných pokynů konkrétního výrobce ETICS, s vazbou na ČSN

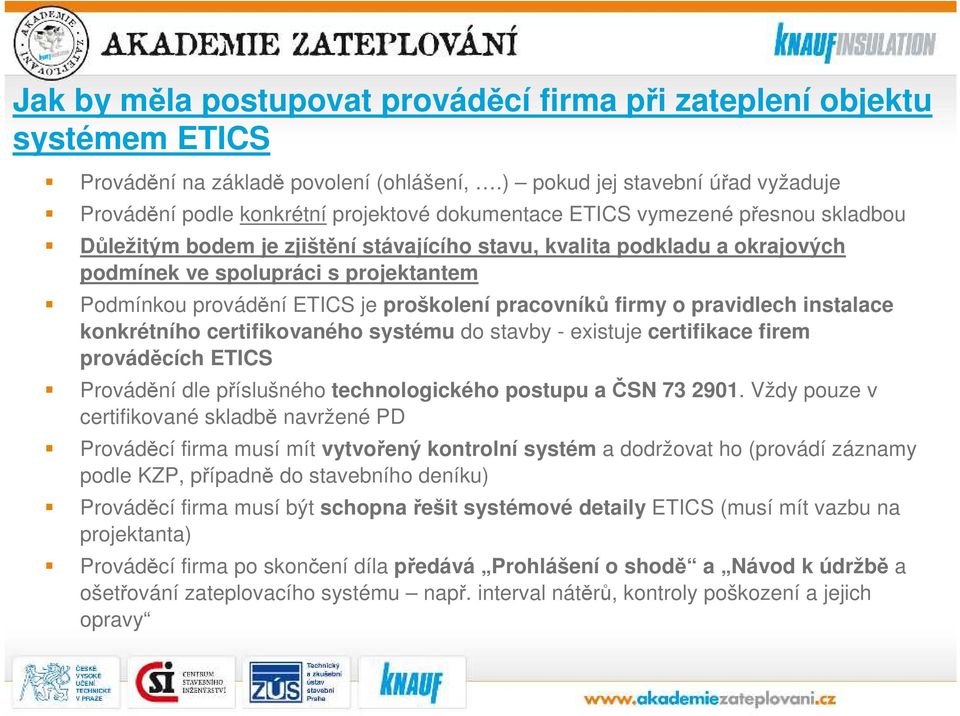

10 Jak by měla postupovat prováděcí firma při zateplení objektu systémem ETICS Provádění na základě povolení (ohlášení,.) pokud jej stavební úřad vyžaduje Provádění podle konkrétní projektové dokumentace ETICS vymezené přesnou skladbou Důležitým bodem je zjištění stávajícího stavu, kvalita podkladu a okrajových podmínek ve spolupráci s projektantem Podmínkou provádění ETICS je proškolení pracovníků firmy o pravidlech instalace konkrétního certifikovaného systému do stavby - existuje certifikace firem prováděcích ETICS Provádění dle příslušného technologického postupu a ČSN Vždy pouze v certifikované skladbě navržené PD Prováděcí firma musí mít vytvořený kontrolní systém a dodržovat ho (provádí záznamy podle KZP, případně do stavebního deníku) Prováděcí firma musí být schopna řešit systémové detaily ETICS (musí mít vazbu na projektanta) Prováděcí firma po skončení díla předává Prohlášení o shodě a Návod k údržbě a ošetřování zateplovacího systému např. interval nátěrů, kontroly poškození a jejich opravy

11 Bod kontroly Obsah kontroly Zápis kontroly Projektové řešení Příprava podkladu systému Konkrétní skladba Existuje stavební povolení (ohlášení, ), existuje konkrétní projekt ETICS (minimálně konkrétní určení použité skladby a hodnocení statické, tepelně technické a požární) Byl podklad hodnocen odpovědnou osobou, byl očištěn, byla hodnocena jeho pevnost pro instalaci systému a byla hodnocena jeho rovinnost Byla zkontrolována konkrétní skladba komponentů ETICS použitých do konkrétní stavby dle projektu a certifikované skladby stavební deník (SD) stavební deník nebo samostatný zápis do KZP s odkazem ve SD stavební deník Lepení desek tepelné izolace Byla prováděna kontrola plochy a rozmístění lepicí hmoty na stavební deník nebo deskách tepelné izolace (po obvodu a v místě kotvení samostatný zápis do hmoždinkami), tloušťka desek tepelné izolace, úprava spár mezi KZP s odkazem ve deskami, dodržování vazeb desek v ploše a na nároží, kolem stavebním deníku oken, rovinnost vnějšího povrchu, dodržení původních dilatačních spár Příklad KZP = listu prověrky pro systém řízení výroby

12 Bod kontroly Obsah kontroly Zápis kontroly Kotvení hmoždinkami Provádění základní vrstvy Provádění konečné povrchové úpravy Předání díla Byla prováděna kontrola typu, délky, počtu a umístění dle PD a výtažných zkoušek na objektu po postavení lešení (namátkově kontrola pevnosti uchycení hmoždinek v podkladu po instalaci) Bylo kontrolováno osazení detailů vyztužení, nárožních a dilatačních lišt, osazení síťoviny do již naneseného tmelu a dodržování přesahů skleněné síťoviny, minimální krytí skleněné síťoviny 1mm oboustranně, minimální tloušťka základní vrstvy dle stanovení v ETA (většinou 3 až 4mm) nebo v technologickém předpisu provádění, celková rovinnost Byly dodrženy okrajové podmínky při provádění (teplota, vlhkost, zastínění, vítr), byla kontrolována struktura a barevnost v celé ploše (pozor na rastr lešení, ) Bylo předáno prohlášení o shodě a návod k užívání a údržbě stavební deník nebo samostatný zápis do KZP s odkazem ve SD stavební deník nebo samostatný zápis do KZP s odkazem ve stavebním deníku stavební deník nebo samostatný zápis do KZP s odkazem ve SD stavební deník Příklad KZP = listu prověrky pro systém řízení výroby

13 A ještě postup technického dozora při zateplení objektu systémem ETICS Vlastní dozor investora je velmi důležitý a je vhodný již od záměru zateplit = je to investorem placený odborník dohlížející na celý průběh od povolení přes projekt až ke konečné realizaci Spolupracuje s projektantem Kontroluje dodávku projektem navržené certifikované skladby Kontroluje dle technologického postupu jednotlivé fáze provádění konkrétního ETICS Je vhodné vyžadovat sebekontrolu provádějící firmy dokumentovaným prováděním = vyplňovaný KZP a SD, fotodokumentace) Zapisuje zjištěné skutečnosti do SD Kontroluje oprávnění prováděcí firmy instalovat konkrétní ETICS do stavby (proškolení od výrobce certifikovaného ETICS - jmenovitě) Kontroluje dodržení okrajových podmínek dle technologického postupu při provádění Vyžaduje doklady (prohlášení o shodě, návod k údržbě a SD) při předání díla se stanovením záruky Navrhuje případnou kontrolu termovizí (v topném období) v případě pochybností, jako doložení kvality provedení

14 A nyní ještě něco k problematice výplní otvorů. Co je pak potřeba vyžadovat v praxi, když součástí zateplení je i výměna výplní otvorů.

15 1.Projektověřešený návrh fyzického osazení okna včetně připojovací spáry z hlediska statického Zmapování navazujících konstrukcí do nichž se okno osazuje tj. ostění po obvodu okna Navržení rozměru okna s členěním tak, aby okno jako celek mělo potřebnou plochu zasklení pro osvětlení Vypracování detailů osazení do špalet, parapetu i nadpraží Specifikovat mechanické kotvení ve vztahu k dilatacím a druhu navazujících konstrukcí Přesně definovat připojovací spáru (rozmezí šířky a všechny vrstvy)

16 2.Projektově řešený návrh připojovací spáry a okolí okna z hlediska tepelné techniky Tepelně technickéřešení zateplení navazujících konstrukcí do nichž se okno osazuje tj. stanovit konkrétní vnitřní povrchové teploty (teplotní faktor vnitřního povrchu frsi ) a průběh kondenzace. Navržení rozměru okna s členěním tak, aby okno jako celek mělo deklarovanou hodnotu U (počítá se konkrétně pro každé okno) Navrhovat okno s uvažováním zda je pod oknem zdroj teplači nikoli Uvažovat již v návrhu s případnými žaluziemi a jejich vazbou na povrchové teploty Jasně vyspecifikovat pro uživatele okrajové podmínky (rozmezí vnitřní teploty a vlhkosti), které je nutno dodržovat, aby nedocházelo ke kondenzaci a následně plísním

17 3.Jasně definovat koordinaci se subdodavatelskou firmou Předání požadavků stanovených na okna v PD na subdodavatele včetně předání detailů zabudování nepodceňovat shodnost s PD Vyžadovat poskytnutí technologického a montážního postupu pro montovaná okna Vyžadovat seřízení a kontrolu funkce před předáním celé instalace oken Vyžadovat předání prohlášení o shodě a návodu k užívání a údržbě oken i konkrétní místnosti ( pozor na plynové spotřebiče a přívod vzduchu)

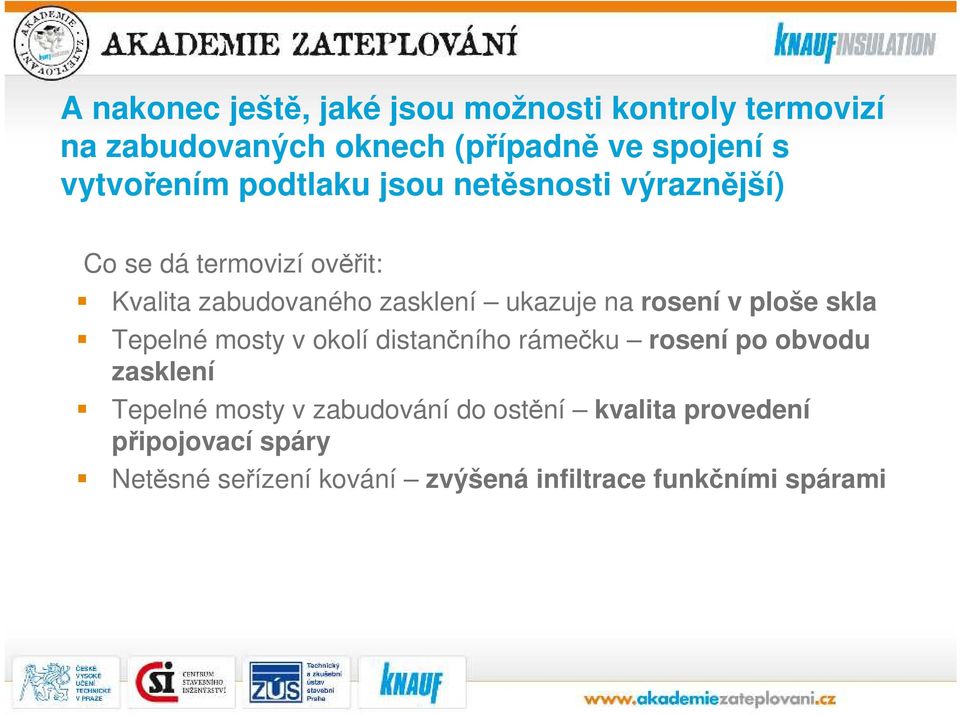

18 A nakonec ještě, jaké jsou možnosti kontroly termovizí na zabudovaných oknech (případně ve spojení s vytvořením podtlaku jsou netěsnosti výraznější) Co se dá termovizí ověřit: Kvalita zabudovaného zasklení ukazuje na rosení v ploše skla Tepelné mosty v okolí distančního rámečku rosení po obvodu zasklení Tepelné mosty v zabudování do ostění kvalita provedení připojovací spáry Netěsné seřízení kování zvýšená infiltrace funkčními spárami

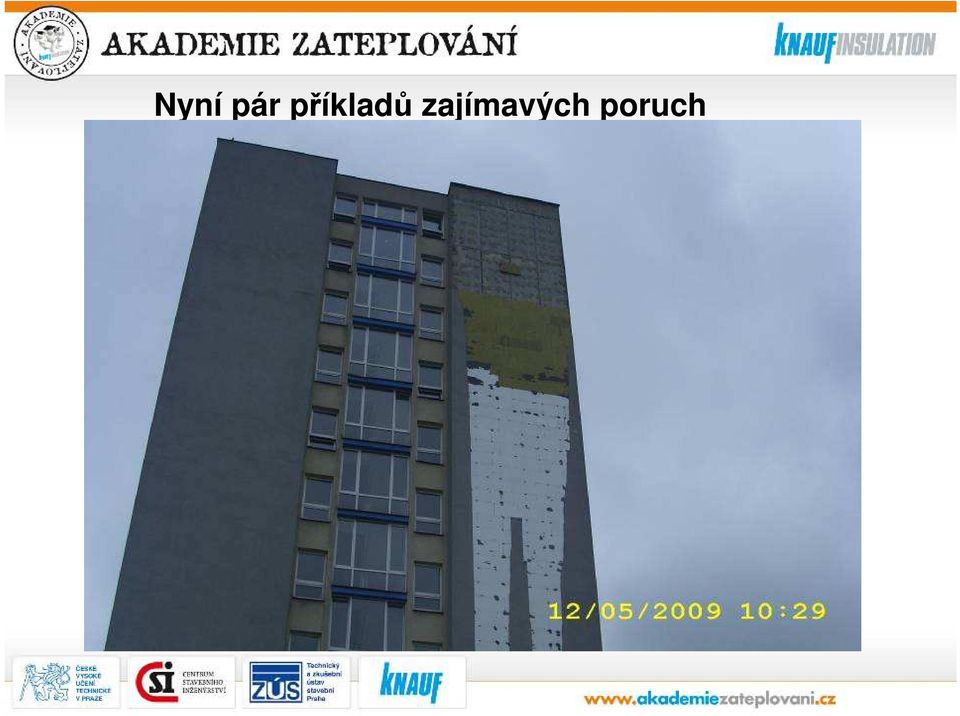

19 Nyní pár příkladů zajímavých poruch

20 Příklady zajímavých poruch zateplovacích systémů

21 Příklady zajímavých poruch zateplovacích systémů

22 Použití kvalitních cihel a neodborné provedení???

23 Použití kvalitních cihel a neodborné provedení???

24 Použití kvalitních cihel a neodborné provedení???

25 Použití kvalitních cihel a neodborné provedení???

26 Špatně provedené zapěnění PU pěnou???

27 Termovizní snímek špatného zapěnění PU pěnou???

28 Děkuji za pozornost Ing. Pavel Zeman, energetický auditor MPO, autorizovaný inženýr v oboru pozemních staveb a energetického auditorství, auditor ISO 9001 hlavní specialista pro tepelnou techniku v TZÚS zeman@tzus.cz
