4 Obsah 1/1 Spouštěče motorů-systém PKZM01, PKZM0, PKZM4 Spouštěče motorů-systém PKZ2 Strana Technický přehled 1/2 Strana Technický přehled 1/2 Přehled systému 1/4 Ochrana motorů M01 1/6 M0 1/8 M4 1/8 Jističe transformátorů PKZM0-T 1/10 Kompaktní spouštěče PKZM0/SE00 1/12 Výkonové kompaktní spouštěče PKZM0/S00 1/12 Příslušenství Standardní pomocné kontakty 1/14 Pomocné kontakty s indikací vypnutí 1/16 Pomocné kontakty s předstihem 1/16 Omezovač zkratového proudu CL-PKZ0 1/16 Vypínací spouště 1/16 Podpět ové spouště 1/16 Kontaktní moduly SE00-PKZ0 1/18 Výkonové kontaktní moduly S00-PKZ0 1/18 Kryty 1/20 Sběrnicové adaptéry 1/26 Třífázový propojovací systém 1/27 Ovládací napětí 1/57 Charakteristiky 1/68 Technické údaje 1/71 Rozměry 1/86 Přehled systému 1/32 Ochrana motorů 2 1/36 Kompaktní spouštěče PKZ2-ZM../SE1A 1/38 Výkonové kompaktní spouštěče PKZ2-ZM../S 1/38 Bloky spouští pro ochranu motorů 1/40 Příslušenství Standardní pomocné kontakty 1/44 Pomocné kontakty s indikací vypnutí 1/44 Indikátor zkratu 1/44 Omezovač zkratového proudu 1/44 Vypínací spouště 1/46 Podpět ové spouště 1/46 Motorové pohony 1/48 Kontaktní moduly SE1A-PKZ2 1/50 Výkonové kontaktní moduly S-PKZ2 1/50 Ochranné členy modulů 1/50 Základna pro samostatnou montáž EZ-PKZ2 1/50 Kryty 1/54 Ochrana vedení Spouštěč motorů PKZ2 1/36 Bloky spouští pro ochranu vedení 1/42 Ovládací napětí 1/61 Charakteristiky 1/77 Technické údaje 1/79 Rozměry 1/96

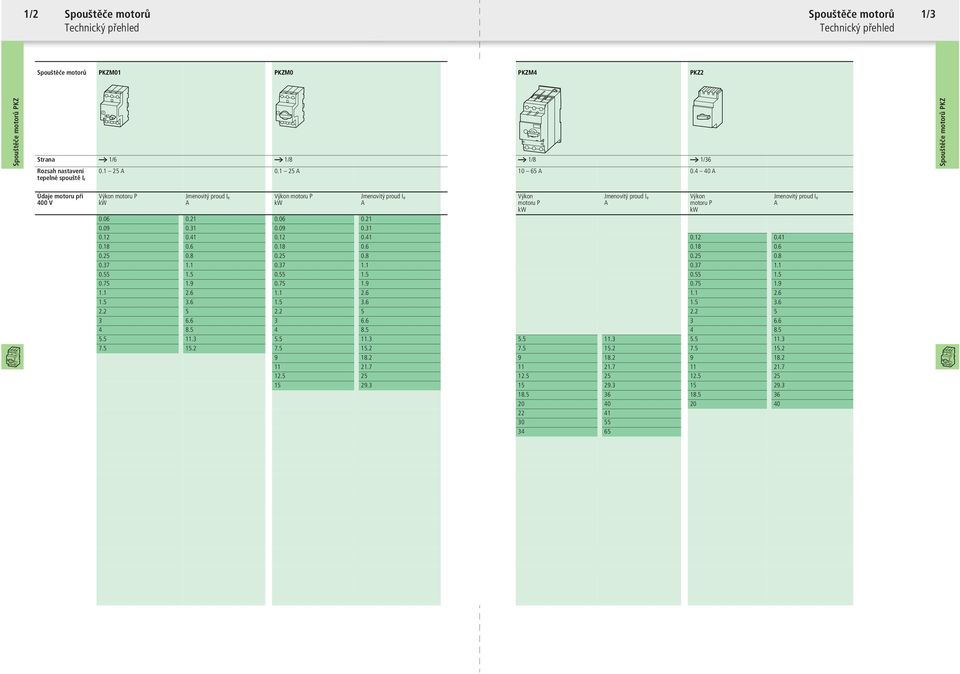

5 1/2 Spouštěče motorů Spouštěče motorů Technický přehled Technický přehled 1/3 M01 PKZM0 PKZM4 PKZ2 Strana a 1/6 a 1/8 a 1/8 a 1/36 Rozsah nastavení tepelné spouště Ir A A A A Údaje motoru při 400 V Výkon motoru P kw Jmenovitý proud Ie A Výkon motoru P kw Jmenovitý proud Ie A Výkon motoru P kw Jmenovitý proud Ie A Výkon motoru P kw Jmenovitý proud Ie A

6 1/4 Spouštěče motorů - systém PKZM01, PKZM0, PKZM4 Přehled systému Ochrana motorů, ochrana transformátoru, ochrana kabelů a vedení

7 Spouštěče motorů - systém PKZM01, PKZM0, PKZM4 Přehled systému 1/5 Základní jednotky Funkční příslušenství Montážní příslušenství Spouštěč motorů PKZM01 1 Jmenovitý proud až do 16 A Vypínací schopnost 50 ka/415 V Zkratová spoušť pevně nastavená na 14 X l u Tepelná spoušť nastavitelná v rozsahu X l u Citlivost na výpadek fáze a 1/6 Pomocné kontakty 6 Indikace On/Off (Zap/Vyp) pro spouštěče motorů Diferenciální indikace vypnutí z důvodu přetížení / zkratu Zapnutí / vypnutí pro (výkonový) kontaktní modul Zapnutí / vypnutí pro spouštěčovou kombinaci S kontakty působícími s předstihem Se šroubovými nebo bezšroubovými svorkami Rukojeť s dveřní spojkou IP 65 4 Indikace spínací polohy On/Off/Tripped (Zap/Vyp/Rozpojeno) Uzamykatelná na tři visací zámky Integrované blokování dveří / krytu Možnost použití prodlužovací osy Rukojeť se aretuje ve spínacích polohách Na vyžádání také bez možnosti uzamčení a blokování dveří a 1/24 Spouštěč motorů PKZM0 2 Jmenovitý proud až do 32 A Vypínací schopnost 150/50 ka/415 V Zkratová spoušť pevně nastavená na 14 X l u Tepelná spoušť nastavitelná v rozsahu X l u Citlivost na výpadek fáze Se šroubovými nebo bezšroubovými svorkami a 1/8 Spouštěč motorů PKZM4 3 Jmenovitý proud až do 65 A Spínací schopnost 50 ka/400 V Zkratová spoušť pevně nastavená na 14 X I u Tep. spoušť nastavitelná v rozsahu 0,6 1 X I u citlivý na výpadek fází a 1/14 Napěťové spouště 5 Podpěťové spouště Vypínací spouště Se šroubovými nebo bezšroubovými svorkami a 1/16 Izolované kryty Kryty pro povrchovou montáž, IP 40, IP 55 a IP 65 Kryty pro zapuštěnou montáž, čelně IP 40 a IP 55 a 1/20 Montáž/kabeláž Přístrojový adaptér pro montáž na sběrnice Propojovací hřebeny Propojovací sady a 1/26 a 1/8 Kompaktní spouštěč 7 Skládá se ze spouštěče motorů PKZM0 a kontaktního modulu Jmenovitý proud až do 10 A, 4 kw/400 V Vypínací schopnost 100 ka/415 V Typ koordinace 1 Zkratová spoušť pevně nastavená na 14 X I u Tepelná spoušť nastavitelná v rozsahu 0,6 1 X I u citlivý na výpadek fází Omezovač zkratového proudu 10 Zvyšuje vypínací schopnost spouštěčů motorů PKZM 0-16, 1 až 32 až na 100 ka/440 V Možnost použití pro jeden nebo více spouštěčů motorů a 1/16 Montáž/kabeláž 9 Montážní základna pro (výkonové) kompaktní spouštěče a 1/24 a 1/12 Výkonový kompaktní spouštěč 8 Skládá se ze spouštěče motorů PKZM0 a výkonového kontaktního modulu Rozměry jako pro kompaktní spouštěče Vypínací schopnost 100 ka/415 V Typ koordinace 2 a 1/12

8 1/6 Spouštěče motorů - systém PKZM01 Spouštěče motorů Spouštěče motorů - systém PKZM01 Spouštěče motorů 1/7 Max. výkon motoru AC V 400 V 415 V 220 V 230 V 240 V 440 V 500 V 660 V 690 V Jmenovitý trvalý proud Rozsah nastavení Tepelná spoušť P P P P P Iu Ir Irm kw kw kw kw kw A A A Zkratová spoušť Se šroubovými svorkami Typ objednací číslo Spouštěče motorů, typ koordinace 1 a PKZM01-0, L I > T PKZM01-0, PKZM01-0, PKZM01-0, PKZM PKZM01-1, PKZM01-2, PKZM PKZM01-6, PKZM PKZM PKZM Cena viz ceník Balení 1 ks Poznámky Příslušenství Strana 3 Standardní pomocný kontakt a 1/14 5 Pomocný kontakt s indikací vypnutí a 1/16 6 Vypínací spoušť a 1/16 Podpěťová spoušť citlivost na výpadek fází podle IEC/EN VDE 0660 díl 102 namontovatelná zacvaknutím na montážní lištu IEC/EN s 7,5 nebo 15 mm výškou

9 1/8 Spouštěče motorů - systém PKZM0, PKZM4 Spouštěče motorů Spouštěče motorů - systém PKZM0, PKZM4 Spouštěče motorů 1/9 Max. výkon motoru AC V 400 V 415 V 220 V 230 V 240 V 440 V 500 V 660 V 690 V Jmenovitý trvalý proud Rozsah nastavení Tepelná spoušť P P P P P Iu Ir Irm kw kw kw kw kw A A A Zkratová spoušť Se šroubovými svorkami Typ objednací číslo Spouštěče motorů, typ koordinace 1 a PKZM0-0, PKZM0-0, PKZM0-0, PKZM0-0, L PKZM I > T PKZM0-1, PKZM0-2, PKZM PKZM0-6, PKZM PKZM PKZM PKZM PKZM PKZM Cena viz ceník Balení Se šroubovými a pružnými svorkami Typ objednací číslo 1 ks PKZM0-0,16-SC PKZM0-0,25-SC PKZM0-0,4-SC PKZM0-0,63-SC PKZM0-1-SC PKZM0-1,6-SC PKZM0-2,5-SC PKZM0-4-SC PKZM0-6,3-SC PKZM0-10-SC PKZM0-12-SC PKZM0-16-SC Cena viz ceník S pružnými svorkami Typ objednací číslo PKZM0-0,16-C PKZM0-0,25-C PKZM0-0,4-C PKZM0-0,63-C PKZM0-1-C PKZM0-1,6-C PKZM0-2,5-C PKZM0-4-C PKZM0-6,3-C PKZM0-10-C PKZM0-12-C PKZM0-16-C Cena viz ceník Balení 1 ks Poznámky Příslušenství Strana 3 Standardní pomocný kontakt a 1/14 5 Pomocný kontakt s indikací vypnutí a 1/16 6 Vypínací spoušť, Podpěťová spoušť a 1/16 7 Kontaktní modul, Výkonový kontaktní modul a 1/18 8 Montážní základna a 1/24 citlivost na výpadek fází podle IEC/EN , VDE 0660 díl/část 102 namontovatelné zacvaknutím na montážní lištu IEC/EN s výškou 7,5 nebo 15 mm PTB 02 ATEX 3151, dbejte příručky 3 8 Spouštěče motorů, typ koordinace 1 a PKZM L I > T PKZM PKZM PKZM PKZM PKZM PKZM ks 6 3 Příslušenství Strana 3 Standardní pomocný kontakt a 1/14 5 Pomocný kontakt s indikací vypnutí a 1/16 6 Vypínací spoušť, Podpěťová spoušť a 1/16 citlivost na výpadek fází podle IEC/EN , VDE 0660 díl/část 102 namontovatelné zacvaknutím na montážní lištu IEC/EN s výškou 7,5 nebo 15 mm PTB 02 ATEX 3153, dbejte příručky 5 3

10 1/10 Spouštěče motorů - systém PKZM0 Spouštěče motorů pro spouštěčové kombinace, jističe transformátorů Spouštěče motorů - systém PKZM0 Spouštěče motorů pro spouštěčové kombinace, jističe transformátorů 1/11 Max. výkon motoru AC V 220 V 440 V 500 V 660 V 400 V 230 V 690 V 415 V 240 V Jmenovitý trvalý proud Rozsah nastavení Tepelná Zkratová spoušť spoušť P P P P P Iu Ir Irm kw kw kw kw kw A A A Spouštěče motorů pro spouštěčové kombinace Spouštěč bez tepelné spouště PKM0-0, PKM0-0, PKM0-0, L PKM0-0, PKM PKM0-1,6 I > PKM0-2,5 T PKM PKM0-6, PKM PKM PKM PKM PKM PKM Se šroubovými svorkami Typ Cena objednací číslo viz ceník Jističe transformátorů PKZM0-0,16-T PKZM0-0,25-T PKZM0-0,4-T PKZM0-0,63-T L PKZM0-1-T I > T PKZM0-1,6-T PKZM0-2,5-T PKZM0-4-T PKZM0-6,3-T PKZM0-10-T PKZM0-12-T PKZM0-16-T PKZM0-20-T PKZM0-25-T Balení 1 ks 2 ks 1 ks 2 ks 1 ks 1 ks Poznámky 6 3 Příslušenství Strana 3 Standardní pomocný kontakt a 1/14 5 Pomocný kontakt s indikací vypnutí a 1/16 6 Vypínací spoušť a 1/16 Podpěťová spoušť Příslušenství a 1/24 5 namontovatelné zacvaknutím na montážní lištu IEC/EN s výškou 7,5 nebo 15 mm 6 3 Příslušenství Strana 3 Standardní pomocný kontakt a 1/14 5 Pomocný kontakt s indikací vypnutí a 1/16 6 Vypínací spoušť a 1/16 Podpěťová spoušť 5 Pro ochranu motorů s vysokým zapínacím proudem Nemůže být kombinován s výkonovým kontaktním modulem namontovatelné zacvaknutím na montážní lištu IEC/EN s výškou 7,5 nebo 15 mm Citlivost na výpadek fáze podle IEC/EN Při použití PKMO jako ochrany před zkratem u těžko nabíhajících motorů musí být jmenovitý provozní proud Ie u projektování spínačů/ vypínačů předimenzován následujícími faktory: CLASS 5: 1.0 CLASS 10: 1.0 CLASS 15: 1.22 CLASS 20: 1.41 CLASS 25: 1.58 CLASS 30: 1.73 CLASS 35: 1.89 CLASS 40: 2.0

11 1/12 Spouštěče motorů - systém PKZM0 Kompaktní spouštěče, výkonové kompaktní spouštěče Spouštěče motorů - systém PKZM0 Kompaktní spouštěče, výkonové kompaktní spouštěče 1/13 Max. výkon motoru Jmenovitý trvalý proud Jmenovitý zkratový proud Rozsah nastavení Typ Cena Balení Poznámky AC-3 Tepelná spoušť Zkratová spoušť objednací číslo viz ceník 220 V 230 V 380 V 400 V 500 V 660 V 690 V V 240 V 415 V P P P P Iu Iq Ir Irm kw kw kw kw A ka A A Kompaktní spouštěče, typ koordinace PKZM0-0,16/SE00-11(230V50HZ,240V60HZ) PKZM0-0,25/SE00-11(230V50HZ,240V60HZ) PKZM0-0,4/SE00-11(230V50HZ,240V60HZ) PKZM0-0,63/SE00-11(230V50HZ,240V60HZ) PKZM0-1/SE00-11(230V50HZ,240V60HZ) L PKZM0-1,6/SE00-11(230V50HZ,240V60HZ) PKZM0-2,5/SE00-11(230V50HZ,240V60HZ) Ι > PKZM0-4/SE00-11(230V50HZ,240V60HZ) A A PKZM0-6,3/SE00-11(230V50HZ,240V60HZ) T PKZM0-10/SE00-11(230V50HZ,240V60HZ) Výkonové kompaktní spouštěče, typ koordinace PKZM0-0,16/S00-11(230V50HZ,240V60HZ) PKZM0-0,25/S00-11(230V50HZ,240V60HZ) PKZM0-0,4/S00-11(230V50HZ,240V60HZ) PKZM0-0,63/S00-11(230V50HZ,240V60HZ) PKZM0-1/S00-11(230V50HZ,240V60HZ) PKZM0-1,6/S00-11(230V50HZ,240V60HZ) L PKZM0-2,5/S00-11(230V50HZ,240V60HZ) Ι > PKZM0-4/S00-11(230V50HZ,240V60HZ) A PKZM0-6,3/S00-11(230V50HZ,240V60HZ) A PKZM0-10/S00-11(230V50HZ,240V60HZ) T ks 1 ks 3 Příslušenství Strana 3 Standardní pomocný kontakt a 1/14 4 Standardní pomocný kontakt a 1/14 pro (výkonový) kompaktní spouštěč 5 Pomocný kontakt s indikací vypnutí a 1/16 6 Vypínací spoušť a 1/16 Podpěťová spoušť Citlivost na výpadek fáze podle ČSN EN namontovatelná zacvaknutím na jednu resp. dvě montážní lišty IEC/EN s výškou 7,5 nebo 15 mm v odstupu 75/100/125 mm (Výkonový) kompaktní spouštěč, DC provedení: Ochranný člen je namontován standardně. Napětí cívky: 12 V DC 24 V DC 48 V DC 60 V DC 110 V DC 220 V DC Schéma zapojení + +

12 1/14 Spouštěče motorů - systém PKZM0, PKZM4 Standardní pomocné kontakty Spouštěče motorů - systém PKZM0, PKZM4 Standardní pomocné kontakty 1/15 Počet kontaktů Z = zapínací V = vypínací Standardní pomocné kontakty Funkční schéma kontaktů Schéma zapojení pro spouštěče motorů a (výkonové) kompaktní spouštěče 1 Z 1 V šroubové svorky L1L2L3 NHI12 1 Z 1 V bezšroubové L1L2L3 pružinové NHI11 svorky I > Použitelné pro PKZM01 PKZM0 PKZM4 PKZM0-T PKM0 Označení přípony objednací číslo při objednávce se základním přístrojem +NHI11-PKZ NHI11-PKZ0-C Cena viz ceník Balení Typ objednací číslo při objednávce zvlášť 1 ks NHI11-PKZ ks NHI11-PKZ0-C Cena viz ceník Balení 5 ks Namontovatelné z pravé strany spínač jističe transformátoru, spínač jističe motoru pro kombinace startéru/spoštěče a (vysoce výkonové) kompaktní startéry/spouštěče Může být kombinován s pomocným kontaktem s indikací vypnutí AGM, NHI-E-... Nemůže být kombinován se standardním pomocným kontaktem NHI2-11S-PKZ0 Poznámky 1 5 I > Z 2 V šroubové L1L2L3 svorky +NHI12-PKZ ks NHI12-PKZ NHI12 I > 2 Z 1 V NHI21-PKZ0 L1L2L NHI NHI21-PKZ I > Z 1 V NHI-E-11-PKZ0 L1L2L NHI-E-11 I > NHI-E-11-PKZ namontovatelný na spínač motoru, spínač jističe transformátoru, spínač jističe motoru pro kombinace startéru/spouštěče od sérií č mm (PKZM0 a PKZM01) nebo 55 mm (PKZM4) Montážní šířka spínače motoru zůstane zachována Příslušenství Strana 1 Spouštěč motorů a 1/8 5 Pomocný kontakt s indikací vypnutí a 1/16 Příslušenství a 1/24 1 Z NHI-E-10-PKZ0 L1L2L NHI-E NHI-E-10-PKZ I > Z 1.53 bezšroubové L1L2L3 NHI-E-10 pružinové svorky +NHI-E-10-PKZ0-C ks NHI-E-10-PKZ0-C I > 1 V 1.51 bezšroubové L1L2L3 NHI-E-01 pružinové svorky 2 x 1 Z 2 x 1 V šroubové L1L2L3 L svorky I > PKZM0/S(E) +NHI-E-01-PKZ0-C NHI2-11S-PKZ ks NHI-E-01-PKZ0-C ks NHI2-11S-PKZ ks Může být připevněn k pravé straně (výkonového) kompaktního spouštěče. Příslušenství Strana 2 Kompaktní spouštěč, výkonový kompaktní a 1/12 spouštěč 5 Pomocný kontakt s indikací vypnutí a 1/16 Příslušenství a 1/24 NHI2-11S I > Může být kombinován s NHI-E-... Nemůže být kombinován: se standardními pomocnými kontakty NHI...-PKZ0 s pomocným kontaktem s indikací vypnutí AGM2-...PKZ0 T

13 1/16 Spouštěče motorů- systém PKZM0, PKZM4 Pomocné kontakty s indikací vypnutí, pomocné kontakty s předstihem, vypínací / podpěťové spouště, omezovače Spouštěče motorů- systém PKZM0, PKZM4 Pomocné kontakty s indikací vypnutí, pomocné kontakty s předstihem, vypínací / podpěťové spouště, omezovače 1/17 Počet kontaktů Z = zapínací V = vypínací Pomocné kontakty s indikací vypnutí Funkční schéma kontaktů Schéma zapojení Použitelné pro pro spouštěče motorů a (výkonové) kompaktní spouštěče 2 x 1 Z Einschalten/Ausschalten "+" "I >" PKZM PKZM4 L1L2L3 PKZM0-T "+" PKM0 "I >" PKZM01 Auslösen "+" L1L2L3 "+" "I >" 2 x 1 V Einschalten/Ausschalten "+" "I >" PKZM PKZM4 L1L2L3 PKZM0-T "+" PKM0 "I >" PKZM01 Auslösen "+" L1L2L3 I > I > Označení přípony objednací číslo při objednávce se základním přístrojem +AGM2-10-PKZ AGM2-01-PKZ Cena viz ceník Balení Typ objednací číslo při objednávce zvlášť 1 ks AGM2-10-PKZ ks AGM2-01-PKZ Cena viz ceník Balení 2 ks 2 ks Může být připevněn k pravé straně spouštěče motorů a (výkonového) kompaktního spouštěče. Může být kombinován se standardními pomocnými kontakty NHI11-PKZ0 NHI12-PKZ0 NHI21-PKZ0 NHI-E-... Nemůže být kombinován se standardním pomocným kontaktem NHI2-11S-PKZ0 Poznámky 1 3 "+" "I >" rozdílná signalizace: a) všeobecné spouštěcí hlášení (přetížení) b) vypnutí/spuštění zkratu Pomocné kontakty s předstihem pro spouštěče motorů a (výkonové) kompaktní spouštěče 2 Z PKZM0 PKZM0-T PKM0 I > PKZM01 +VHI20-PKZ VHI20-PKZ ks VHI20-PKZ ks VHI20-PKZ ks Může být připevněn k čelní straně spouštěčů motorů s č. série č.01. Šířka spouštěče motorů 45 mm zůstává nezměněna. 5 ks Pro včasné vybuzení podpěťové spouště, např. v obvodech nouzového zastavení podle ČSN EN Příslušenství Strana 1 Spouštěč motorů a 1/8 3 Standardní pomocný kontakt a 1/14 Vypínací spouště Šroubové svorky Podpěťové spouště Bezšroubové svorky Šroubové svorky Bezšroubové svorky C1 C2 PKZM0 PKZM4 PKZM0-T PKM0 PKZM01 +A-PKZ0(230V50HZ) A-PKZ0-C(230V50HZ) A-PKZ0(24VDC) A-PKZ0-C(24VDC) ks A-PKZ0(230V50HZ) ks A-PKZ0-C(230V50HZ) ks A-PKZ0(24VDC) ks A-PKZ0-C(24VDC) ks Může být připevněn k levé straně spouštěče motorů a (výkonového) kompaktního spouštěče 2 ks 2 ks 2 ks Nemůže být kombinován s podpěťovou spouští U-PKZ 0 DC: krátkodobá činnost do 5 s. 1 Šroubové svorky Bezšroubové svorky D1 U < PKZM0 PKZM4 PKZM0-T PKM0 PKZM01 +U-PKZ0(230V50HZ) U-PKZ0-C(230V50HZ) ks U-PKZ0(230V50HZ) ks U-PKZ0-C(230V50HZ) ks Může být připevněn k levé straně spouštěče motorů a (výkonového) kompaktního spouštěče. 2 ks Nemůže být kombinován s vypínací spouští A-PKZ 0. v kombinaci s ochranným jističem použitelné podle EN jako nouzové vypínací zařízení 1 D2 Omezovač zkratového proudu pro zvýšení spínací schopnosti spouštěčů motorů PKZM 0-16, -20, -25, které nejsou vysoce zkratově odolné, až do 100 ka/440 V L I >> T PKZM0 PKZM4 PKZM01 CL-PKZ ks Maximální jmenovité napětí Ue = 690 V, jmenovitý ustálený proud Iu = 63 A Pro dílčí a skupinový jistič Objednávat pro skupinový jistič a v kombinaci s PKMZ4 popř. doplňkově s napájecí svorkou BK 25/3 Montáž vedle a za spouštěčem motoru. PKZM4: A: 100 ka/400 V PKZM4: A: 10 ka/690 V 2 Příslušenství Strana 1 Spouštěč motorů a 1/8 2 Kompaktní spouštěč, výkonový kompaktní spouštěča 1/12 Příslušenství a 1/24

14 1/18 Spouštěče motorů - systém PKM0 (Výkonové) kontaktní moduly, odrušovací členy, pomocné kontakty Spouštěče motorů - systém PKM0 (Výkonové) kontaktní moduly, odrušovací členy, pomocné kontakty 1/19 Max. výkon motoru Pomocné kontakty Pro použití s Typ AC-3 Z = zapínací V = vypínací objednací číslo 220 V 380 V 440 V 500 V 230 V 400 V 240 V 415 V P P P P kw kw kw kw Kontaktní moduly ovládané AC nebo DC Z 1V PKZM0 SE00-11-PKZ0(230V50HZ,240V60HZ) A Z 1V SE00-11-PKZ0(24VDC) A T Z SE00-20-PKZ0(230V50HZ,240V60HZ) A Z SE00-20-PKZ0(24VDC) A T Cena viz ceník Balení 1 ks Rozvodný/regulační pohon konturově podobný motorovému jističi. Svorkovou desku k nacvaknutí kombinace objednat zvlášť (stále nutná). Rozšiřitelný mechanickým blokováním ke kombinaci reverzačního stykače. Rozvodný/regulační pohon v dílčí montáži nacvaknutelný na montážní lištu IEC/EN s výškou 7,7 nebo 115 mm. Poznámky 2 8 Výkonové kontaktní moduly s kontaktním systémem omezujícím proud ovládané AC nebo DC A Z 1V PKZM0 S00-11-PKZ0(230V50HZ,240V60HZ) A Z 1V S00-11-PKZ0(24VDC) I >> T Z S00-20-PKZ0(230V50HZ,240V60HZ) A A Z S00-20-PKZ0(24VDC) I >> T Ochranné členy pro (výkonové) kontaktní moduly v provedení AC Ochranné členy RC V AC S(E) PKZ0(...) RCSPKZ048 A V AC S(E) PKZ0(...) RCSPKZ A2 Varistorové ochranné členy V AC S(E) PKZ0 VGSPKZ48 A V AC VGSPKZ A V AC VGSPKZ Základna pro oddělenou montáž (výkonových) kontaktních modulů S(E)00-PKZ0(...) HI11-S/EZ-PKZ0 EZ-PKZ ks 10 ks Rozvodný/regulační pohon konturově podobný motorovému jističi. Svorkovou desku k nacvaknutí kombinace objednat zvlášť (stále nutná). Rozšiřitelný mechanickým blokováním ke kombinaci reverzačního stykače. Rozvodný/regulační pohon v dílčí montáži nacvaknutelný na montážní lištu IEC/EN s výškou 7,7 nebo 115 mm. (Vysoko výkonový) rozvodný regulační pohon v DC provedení: ochranný obvod stále integrovaný. 12 V DC, 24 V DC, 48 V DC a 110 V DC, 220 V DC 60 V DC ks K dovybavení (vysoce výkonného) rozvodného/ regulačního pohonu k samostatnému spínači, nacvaknutelný na montážní lištu IEC/EN s výškou 7,5 nebo 15 mm Příslušenství Strana 2 Spouštěč motorů a 1/8 4 Standardní pomocný a 1/14 kontakt 8 Montážní základna a 1/24 Jiná ovládací napětí a 1/57 4 Modul mechanické blokování S(E)00-PKZ0(...) MV-PKZ ks Pro vzájemné mechanické blokování dvou samostatně montovaných (výkonových) kontaktních modulů nebo dvou (výkonových) kompaktních spouštěčů. Pomocné kontakty pro (výkonové) kontaktní moduly Z 1V HI11-S/EZ-PKZ ks Nemůže být kombinován s (výkonovým) kompaktním spouštěčem s namontovaným NHI...-PKZ 0 a/nebo AGM-...-PKZ 0. L1L2L NHI11

15 1/20 Projektování Přehled možných kombinací Kryty Příslušenství Typ Typ Stupeň krytí Montážní / nástavbový kryt M01 Barva rukojeti NHI..- PKZ0 AGM2-..- PKZ0 NHI-E..- PKZ0 VHI..-PKZ0 VHI..- PKZ01 U-PKZ0 nebo A-PKZ0 CI-PKZ01 IP40 CI-PKZ01-G IP65 CI-PKZ01-PVT CI-PKZ01-PVS IP65 červená -žlutá L-PKZ0 CI-PKZ01-SVB IP65 CI-PKZ01-SVB-V IP65 K 1) M0 CI-K2-PKZ0 IP41 CI-K2-PKZ0-G IP65 černá CI-K2-PKZ0-GR IP65 červená -žlutá CI-PKZ0-M IP40 CI-PKZ0-GM IP55 černá CI-PKZ0-GRM IP55 červená -žlutá Jistič motoru PKZM0 + předbíhající pomocný spínač VHI-PKZ0 CI-K2-PKZ0-GV IP65 černá CI-K2-PKZ0-GRV IP65 červená -žlutá CI-K2-PKZ0-GVM IP55 černá CI-K2-PKZ0-GRVM IP55 červená -žlutá Poznámky Kombinační možnosti spouštěčů motorů V krytu příslušenství je označeno. 1) vždy potřebné

16 Projektování Přehled možných kombinací 1/21 Kryty Příslušenství Typ Typ Stupeň krytí Konstrukce krytu M4 Barva rukojeti NHI..- PKZ0 AGM2-..- PKZ0 NHI-E..- PKZ0 VHI..-PKZ0 VHI..- PKZ01 U-PKZ0 nebo A-PKZ0 CI-K4-PKZ4-G IP65 černá CI-K4-PKZ4-GR IP65 červená -žlutá L-PKZ0 Vestavný kryt M01 E-PKZ01 IP40 E-PKZ01-G IP55 E-PKZ01-PVT E-PKZ01-PVS IP55 červená -žlutá E-PKZ01-SVB IP55 E-PKZ01-SVB-V IP55 K 1) M0 E-PKZ0 IP40 E-PKZ0-G IP55 černá E-PKZ01-GR IP55 červená -žlutá Poznámky Kombinační možnosti spouštěčů motorů V krytu příslušenství je označeno. 1) vždy potřebné

17 1/22 Spouštěče motorů - systém PKZM01, PKZM0, PKZM4 Izolované kryty Stupeň krytí Pro použití s Typ objednací číslo Cena viz ceník Balení Izolované kryty pro povrchovou montáž pro spouštěče motorů PKZM01 IP40 IP65 PKZM01 +NHI-E nebo VHI-PKZ01 +U nebo A nebo NHI PKZM01 +NHI-E nebo VHI-PKZ01 +U nebo A nebo NHI CI-PKZ CI-PKZ01-G ks Vestavěná svorka pro připojení PE(N), 2 předlisované otvory pro kabelové průchodky M25 na vrchní a spodní straně. 2 ks uzamykatelný ve vypnutém stavu uzavíratelná v pozici 0, v kombinaci s VHI-PKZ01 s nouzovým hřibovým tlačítkem s aretací s nouzovým hřibovým tlačítkem uvolňovaným klíčkem PKZM01 +NHI-E +U nebo A +L (2 ks) PKZM01 +NHI-E nebo VHI-PKZ01 +U nebo A +L (2 ks) CI-PKZ01-SVB CI-PKZ01-SVB-V CI-PKZ01-PVT CI-PKZ01-PVS ks 1 ks 2 ks 2 ks pro spouštěče motorů PKZM0 kryt s výřezem 45 mm pro umístění čela jističe s otočením PKZM0 o 90 S černo-šedou otáčecí rukojetí S červeno-žlutou rukojetí k použití jako nouzový vypínač podle EN IP41 u vertikální montáže IP65 IP65 PKZM NHI nebo AGM +U nebo A +NHI-E +L-PKZ0 (2 ks) CI-K2-PKZ CI-K2-PKZ0-G CI-K2-PKZ0-GR ks Metrický vylamovací otvor nahoře a dole M25 průvleková membrána vedení nahoře, dole, v zadní stěně a na přívodu ovládacího vedení. Kryt izolačního materiálu CI-K2 včet. N- a PE svorky. Kryt s výřezem 45 mm pro umístění čela jističe IP40 PKZM NHI nebo U nebo A +L-PKZ0 (2 ks) CI-PKZ0-M Vestavěná svorka pro připojení PE(N), 2 předlisované otvory pro kabelové průchodky M25 na vrchní a spodní straně. S černo-šedou otáčecí rukojetí S červeno-žlutou rukojetí k použití jako nouzový vypínač podle EN IP55 IP55 pro jističe motoru PKZMO s předbíhajícím pomocným spínačem VHI S černo-šedou otáčecí IP65 rukojetí S červeno-žlutou rukojetí k použití jako nouzový vypínač podle EN S černo-šedou otáčecí rukojetí S červeno-žlutou rukojetí k použití jako nouzový vypínač podle EN pro spouštěče motorů PKZM4 S černo-šedou otáčecí rukojetí S červeno-žlutou rukojetí k použití jako nouzový vypínač podle EN IP65 IP55 IP55 IP65 IP65 PKZM NHI-E +NHI nebo U nebo A +L-PKZ0 (2 ks) PKZM0-... a VHI +NHI nebo AGM +U nebo A +L (2 ks) PKZM0-... a VHI + U nebo A +L-PKZ0 (2 ks) PKZM VHI nebo NHI-E +NHI a AGM +U nebo A +L-PKZ0 (2 ks) CI-PKZ0-GM CI-PKZ0-GRM CI-K2-PKZ0-GV CI-K2-PKZ0-GRV CI-PKZ0-GVM CI-PKZ0-GRVM CI-K4-PKZ4-G CI-K4-PKZ4-GR ks 2 ks 1 ks Metrický vylamovací otvor nahoře a dole M25 1 ks průvleková membrána vedení nahoře, dole, v zadní stěně a na přívodu ovládacího vedení. Kryt izolačního materiálu CI-K2 včet. N- a PE svorky. 2 ks Vestavěná svorka pro připojení PE(N), 2 předlisované otvory pro 2 ks kabelové průchodky M25 na vrchní a spodní straně. 1 ks Metrický vylamovací otvor: nahoře a dole: M25/M32 1 ks v zadní stěně: M25/M32 Přívod ovládacího vedení: M20 Kryt CI-K4 včet. PE svorky.

18 Spouštěče motorů - systém PKZM01, PKZM0, PKZM4 Izolované kryty 1/23 Stupeň krytí Pro použití s Typ objednací číslo Cena viz ceník Balení blokování visacího zámku pro max. 3 třmenové zámky se šířkou třmenu 3-6 mm pro použití jako hlavní spínač podle EN IP65 CI-K2-PKZ0-G(R)(V) CI-PKZ0-G(R)(V)M CI-K4-PKZ4-G(R) PKZM0-.../S(E)00 +NHI nebo NHI...S +NHI-E +U nebo A +R(H) +L-PKZ0 (2 ks) SVB-PKZ0-CI SVB-PKZ4-CI CI23E Svorky neutrálního vodiče K připojení 5. vodiče lankové, 1 4 mm 2 CI-K2-PKZ0-... K-CI-K1/ A, lankové, CI-K4-PKZ4-G(R) K25/ mm ks Uzamykatelný v pozici 0 spouštěče motorů PKZMO resp. 1 ks PKZM4 1 ks Montážní hloubka 125 mm, vyžaduje se montážní základna M3-CI23 20 ks 10 ks Izolované kryty pro zapuštěnou montáž pro spouštěče motorů PKZM01 čelně IP40 PKZM01 +NHI-E nebo E-PKZ s ovládací membránou čelně IP55 VHI-PKZ01 E-PKZ01-G +U nebo A nebo NHI L (2 ks) uzavíratelné v nulové pozici uzavíratelné v nulové pozici, v kombinaci s VHI-PKZ01 s nouzovým hřibovým tlačítkem s aretací s nouzovým hřibovým tlačítkem s uvolněním klíčem PKZM01 +NHI-E +U nebo A +L (2 ks) PKZM01 +NHI-E nebo VHI-PKZ01 +U nebo A +L (2 ks) E-PKZ01-SVB E-PKZ01-SVB-V E-PKZ01-PVT E-PKZ01-PVS ks integrovaná svorka pro PE (N) přípoj. pro spouštěče motorů PKZM0 kryt s výřezem 45 mm pro umístění čela jističe čelně IP40 PKZM NHI nebo U nebo A +L-PKZ0 (2 ks) E-PKZ ks integrovaná svorka pro PE (N) přípoj s černo-šedou otáčecí rukojetí s červeno-žlutou otáčecí rukojetí k použití jako nouzový vypínač podle EN čelně IP55 čelně IP55 PKZM NHI nebo U nebo A +NHI-E +L-PKZ0 (2 ks) E-PKZ0-G E-PKZ0-GR blokování visacího zámku pro max. 3 třmenové zámky se šířkou třmenu 3-6 mm pro použití jako hlavní spínač podle EN60204 Svorky neutrálního vodiče k připojení 5. vodiče E-PKZ0-G(R) E-PKZ0(-G)(-GR) E-PKZ01(-G) SVB-PKZ0-E N-PKZ ks uzavíratelný v pozici 0 jističe motoru PKZMO 20 ks

19 1/24 Spouštěče motorů - systém PKZM01, PKZM0, PKZM4 Příslušenství Barva Typ objednací číslo Cena viz ceník Balení Montážní základna Použitelná pouze pro PKZM0 Pro (výkonové) kompaktní spouštěče součástí dodávky. Krátké provedení pro (výkonové) kompaktní spouštěče. C-PKZ C-PKZ0-K ks K volitelnému zacvakávacímu nebo šroubovacímu upevnění, montáž 10 ks zacvaknutím na montážní lištu IEC/EN s 15 mm výšky resp. na dvě lišty IEC/EN se 7,5 nebo 15 mm výšky Rukojeť s dveřní spojkou IP 65 1) Pro použití jako hlavní spínač dle EN černá H-PKZ Pro použití jako hlavní spínač s funkcí nouzového vypnutí, dle EN Pro použití jako hlavní spínač dle EN v MCC rozváděčích s vestavěným o 90 otočeným PKZM0 Pro použití jako hlavní spínač s funkcí nouzového vypnutí, dle EN v MCC rozváděčích s vestavěným o 90 otočeným PKZM0 Pro jednoduché vnější ovládání, bez dveřního blokování a možnosti uzavření červená -žlutá černá červená -žlutá černá RH-PKZ H-PKZ0-MCC RH-PKZ0-MCC HSOV-PKZ ks Zasunovací prodlužovací osa A-H-PKZ0 libovolně zkrátitelná pro vestavnou hloubku mm. Unašeč s prodlužovací osou obsažen v objemu dodávky. S pozicí ZAPNUTO/VYPNUTO A +" (uvolněno), uzamykatelné se 3 visacími zámky 4-8 mm. Zasunovací prodlužovací osa A-H-PKZ0 libovolně zkrátitelná pro vestavnou hloubku mm.

20 Spouštěče motorů - systém PKZM01, PKZM0, PKZM4 Příslušenství 1/25 Typ objednací číslo Cena viz ceník Balení Teleskopický adaptér se 45 mm montážní lištou dle IEC/EN k hloubkovému vyrovnání při montáži spouštěčů v krytech CI-K a rozvaděčích pro spouštěče motorů PKZM0, PKZM01 M22-TA ks Plynule nastavitelné v rozsahu mm Uzamykatelná otočná rukojeť Pro spouštěče motorů od série č. 01 resp. (výkonového) kompaktního spouštěče jako hlavního vypínače dle EN Uzamykatelný visacím zámkem v poloze 0. Síla třmenu 3 6,35 mm AK-PKZ ks Plombovací zařízení K ochraně před manipulací plombovatelné běžně dostupným plombovacím drátem K použití u spouštěčů motorů Od sérií č. 02 (PKZM0) PL-PKZ ks Pro použití s Barva Napětí Typ objednací číslo Cena viz ceník Balení V Signálka s doutnavkou CI23E-... CI-K2-PKZ0-... CI-K4-PKZ4 E-PKZ0-... E(54)-PKZ2 CI19E...-PKZ2(4) CI-PKZ01 E-PKZ01 CI23E-... CI-K2-PKZ0-... CI-K4-PKZ4 E-PKZ0-... E(54)-PKZ2 CI19E...-PKZ2(4) CI-PKZ01 E-PKZ01 CI23E-... CI-K2-PKZ0-... CI-K4-PKZ4 E-PKZ0-... E(54)-PKZ2 CI19E...-PKZ2(4) CI-PKZ01 E-PKZ01 bílá L-PKZ0(230V) L-PKZ0(400V) L-PKZ0(500V) L-PKZ0(600V) zelená L-PKZ0-GN(230V) L-PKZ0-GN(400V) L-PKZ0-GN(500V) L-PKZ0-GN(600V) červená L-PKZ0-RT(230V) L-PKZ0-RT(400V) L-PKZ0-RT(500V) L-PKZ0-RT(600V) ks 5 ks 10 ks 5 ks 10 ks

21 1/26 Spouštěče motorů - systém PKZM0, PKZM4 Příslušenství Jmenovité napětí Jmenovitý proud Šířka adaptéru Použitelné pro Typ objednací číslo Cena viz ceník Balení U e I e V A mm Sběrnicový adaptér, 3pólový Pro montáž na ploché měděné přípojnice 20 x 5 mm a pro jmenovitý proud 800 A, na měděné přípojnice s roztečí 60 mm PKZM0-... PKZM0-.../S(E)00 +AGM nebo NHI 108 PKZM x DILE+MVDILE nebo +2 x DIL0(0)AM+MVDILM nebo +2 x EZ-PKZ0+MV-PKZ0 AD25/ AD25/ ks Montáž probíhá upevněním pomocí drážky (zacvaknutím) na přípojnice bez napětí. Sběrnice adaptační systémy SASY PKZM x EZ-PKZ0+MV-PKZ0+HI11-S AD25/ PKZM AGM a +NHI AD63/ K namontování na Cu - ploché sběrnice 30 a10 mm a na Cu - profilové sběrnice 1600 A se 60 mm roztečí sběrnic PKZM0-... PKZM0-.../S(E)00 +AGM nebo NHI 108 PKZM x DILE+MVDILE nebo +2 x DIL0(0)AM+MVDILM nebo +2 x EZ-PKZ0+MV-PKZ0 AD25/ AD25/ ks Montáž probíhá upevněním pomocí drážky (zacvaknutím) na přípojnice bez napětí. 144 PKZM x EZ-PKZ0+MV-PKZ0+HI11-S AD25/ PKZM AGM a +NHI AD63/ Pro montáž na ploché měděné přípojnice 12 x 5 mm s roztečí 40 a 50 mm PKZM0 SP-PKZ PKZM0-.../S(E)00 SP-PKZ0/S PKZM0 SP-32/45-PKZ Distanční vložka 9 AD-E ks 1 ks Může být namontována mezi přístrojové adaptéry AD... pro zvětšení rozteče.

22 Spouštěče motorů - systém PKZM0 Příslušenství 1/27 Spouštěče / kompaktní spouštěče Délka Jednotná šířka Typ objednací číslo Cena viz ceník Balení Třífázový propojovací systém Počet mm mm Ochrana proti přímému dotyku se živou částí, U e = 690 V, I u = 63 A, možnost prodloužení propojením několika propojovacích systémů za sebou. Pro PKZM0-... nebo PKZM0-..S(E)00 bez možnosti použití pomocných kontaktů nebo napěťových spouští (boční montáž) B3.0/2-PKZ B3.0/3-PKZ B3.0/4-PKZ B3.0/5-PKZ ks Pro spouštěče / (výkonové) kompaktní spouštěče, každý s jedním pomocným kontaktem nebo pomocným kontaktem s indikací vypnutí montovaným po pravé straně B3.1/2-PKZ B3.1/3-PKZ B3.1/4-PKZ B3.1/5-PKZ Pro PKZM0-... nebo PKZM0-..S(E)00 s jedním pomocným kontaktem a pomocným kontaktem s indikací rozpojení montovaným po pravé straně, nebo napěťovou spouští připevněnou na levé straně, nebo (výkonovými) kompaktními spouštěči s dlouhým standardním pomocným kontaktem NHI 2-11 S-PKZ 0 připevněným na pravé straně B3.2/2-PKZ B3.2/4-PKZ Kryt pro nevyužité svorky Ochrana proti přímému dotyku živé části. Pro zakrytí nepoužívaných svorek na třífázovém propojovacím systému. H-B3-PKZ ks 10 ks 10 ks 20 ks Přívodní svorka BK25/3-PKZ ks Pro třífázový propojovací systém. Ochrana proti přímému dotyku, U e = 690 V, I u = 63 A Pro připojení vodičů s průřezem: mm 2 slaněné mm 2 jemně slaněné se zakončovací dutinkou Plochý konektor podle DIN Pro připojení: plochých konektorů hlavního vodiče až do 25 A, 1 x 6,3 (DIN ) plochých konektorů pomocného vodiče až do 6 A, 2 x 2,8 (DIN ) BT ks Použít izolovaná zásuvková pouzdra dle DIN 46245

23 1/28 Spouštěče motorů - systém PKZM4 Příslušenství Spouštěče / kompaktní spouštěče Délka Jednotná šířka Typ objednací číslo Cena viz ceník Balení Počet mm mm Třífázový propojovací systém Ochrana proti přímému dotyku se živou částí, U e = 690 V, I u = 128 A Pro PKZM4 bez možnosti použití pomocných kontaktů nebo napěťových spouští B3.0/2-PKZ B3.0/3-PKZ ks B3.0/4-PKZ Pro PKZM4 spolu s jedním bočním pomocným kontaktem B3.1/2-PKZ ks B3.1/3-PKZ B3.1/4-PKZ Pro PKZM4 spolu s jedním bočním pomocným kontaktem a napěťovou spouští B3.2/2-PKZ ks B3.2/4-PKZ ks Kryt pro nevyužité svorky Ochrana proti přímému dotyku živé části. Pro zakrytí nepoužívaných svorek na třífázovém propojovacím systému. H-B3-PKZ ks

24 Spouštěče motorů - systém PKZM0 Příslušenství 1/29 Použitelné pro Typ objednací číslo Cena viz ceník Balení Sada pro spouštěčovou kombinaci PKZ0+DILEM(-G) MVS-D0-EM ks Pro přístroje: spouštěč motoru PKZM0 a stykač DILEM. Sada pro reverzační spouštěčovou kombinaci MVS-C ks Adaptér 45 mm šíře včetně spony vačky k rozšíření MVS-D jako reverzační spouštěčové kombinace MVS-C90H ks Adaptér 90 mm šíře s průchodnou montážní lištou nahoře a dole. K rozšíření MVS-D jako spouštěčovou kombinaci Y - D. Sada pro výkonové kompaktní spouštěče přímý startér/spouštěč PKZM0-.../ S(E)00-PKZ0 MVS-C45-S ks Paralelní napájení přes bloky přípojnic střídavého trojfázového proudu možné. Rozšiřující adaptér veškeré MVS-C... MVS-H ks K rozšíření montážní desky u reverzačních spouštěčových kombinací spolu s mechanickým vzájemným blokováním. Modul přímého propojení PKZM0+DILEM(-G) PKZM0+DILEM(-G)-C MVS-LBM0-EM MVS-LB14/ ks K elektrickému a mechanickému spojení spouštěčů motorů PKZM0 a stykačů DILEM. Použití s a bez MVS-C ks Flexibilní spojovací most PKZM0 a stykač DILM AWG14, délka 140 mm

25 1/30 Spouštěče motorů - systém PKZM0 Příslušenství Použitelné pro Typ objednací číslo Cena viz ceník Balení Propojovací sady pro přímé spouštěčové kombinace Propojení hlavních proudovodných drah PKZM0 + DILM7 až DILM15 (beznástrojově) PKZM0-XDM ks Skládá se z: modul samonosného mechanického spojení modul přímého elektrického konektorového propojení PKZM0 + DILM17 až DILM32 PKZM0-XDM ks Skládá se z: montážní základna modul přímého elektrického propojení Propojovací sady pro reverzační spouštěčové kombinace Propojení hlavních proudovodných drah PKZM0 + DILM7 až DILM15 (beznástrojově) PKZM0-XRM ks Skládá se z: modul samonosného mechanického spojení modul přímého a větvícího elektrického konektorového propojení modul křížícího elektrického konektorového propojení na výstupech stykačů konektorový propojovací hřeben pro zajištění elektrického vzájemného blokování spona pro mechanické spojení a plastová podpora vedení signálních vodičů PKZM0 + DILM17 až DILM32 PKZM0-XRM ks Skládá se z: zdvojená montážní základna modul přímého elektrického propojení modul paralelního propojení vstupů stykačů modul pro křízené propojení výstupů stykačů Moduly přímého elektrického propojení Propojení hlavních proudovodných drah PKZM0 + DILM17 až DILM32 PKZM0-XM32DE ks Pozn.: nezajišťuje mechanické spojení PKZM4 + DILM40 až DILM65 PKZM0-XM65DE 1 ks Pozn.: nezajišťuje mechanické spojení, objednací číslo bude zveřejněno později

26 Poznámky 1/31

27 1/32 Spouštěče motorů - systém PKZ2 Přehled systému Ochrana motorů, ochrana elektrických zařízení, ochrana kabelů a vodičů

28 Spouštěče motorů - systém PKZ2 Přehled systému 1/33 Základní jednotky Příslušenství Doplňky Spouštěč motorů 1 Jmenovitý proud 40 A 18,5 kw/415 V Spínací schopnost 30 ka/415 V Nastavitelné tepelné spouště Nastavitelné zkratové spouště Citlivost na výpadek fáze Rukojeť uzamykatelná pomocí visacího zámku (průměr třmenu 4 6 mm) Blok spouští ZMR s indikací přetížení a 1/36 Jistič vedení 1 Jmenovitý proud 40 A Spínací schopnost 30 ka/415 V Nastavitelné tepelné spouště Nastavitelné zkratové spouště Rukojeť uzamykatelná pomocí visacího zámku (průměr třmenu 4 6 mm) K dispozici 3 a 4pólová provedeni a 1/36 Kontaktní modul 6 Funkce a vlastnosti stykače Po připevnění ke spouštěči motorů vzniknou kompaktní spouštěče pro typ koordinace 1. Může být připevněn k 3 nebo 4pólovým spouštěčům, tvary a rozměry odpovídají Vestavěné pomocné kontakty 1 Z, 1 V nebo 2 Z Může být montován samostatně, např. pro použití v reverzačních kombinacích Kontaktní modul SE1A-G-10-PKZ2 pro 24 V DC a 1/50 Výkonový kontaktní modul 7 Rozměry shodné s kontaktním modulem Zvyšují spínací schopnost až do I q = 100 ka / 500 V Při připevnění ke spouštěči motorů vzniknou výkonové kompaktní spouštěče pro typ koordinace 2 Výkonový kontaktní modul S-G-PKZ2 pro ovládání 24 V DC a 1/50 Pomocné kontakty 10 Indikace Zap / Vyp pro spouštěče motorů Diferenciální indikace vypnutí způsobeného přetížením nebo zkratem Zapnutí / vypnutí (výkonového) kontaktního modulu Zapnutí / vypnutí spouštěčové kombinace Montáž / zapojení 2 Svorková destička zacvaknutelná na montážní lištu EC/EN šroubovací upevnění integrováno Třífázový propojovací systém pro montáž dvou nebo tří spouštěčů Přístrojový adaptér pro montáž na přípojnici a 1/55 Rukojeť s dveřní spojkou IP 65 9 Indikace spínací polohy On /Off /Tripped (Zap / Vyp / Rozpojeno) Uzamykatelná na tří visací zámky Vestavěné vzájemné blokování dveří / krytu Možnost použití prodlužovací osy a 1/54 Izolované kryty 3 Kryty pro povrchovou montáž IP 40 a IP 54 Kryty pro zapuštěnou montáž, čelně IP 41 a IP 54 a 1/54 a 1/44 Omezovač proudu 8 Zvyšuje spínací schopnost až na 100 ka / 500 V Možnost použití pro jeden nebo více spouštěčů motorů a 1/44 Napěťové spouště 4 Podpěťové spouště s pomocnými kontakty s předstihem zpožděné s pom. kontakty s předstihem Vypínací spouště a 1/46 Motorové pohony 5 Dálk. zapínané / vypínané spouštěče motorů Dálkové resetování spouštěče motorů AC a DC napětí Ruční / automatické ovládání Kontakt pro indikaci funkce ruční / autom. a 1/48 Vlastnosti výrobku: Jako hlavní spínač splėující požadavky na izolační odpojení 3 a 4pólové jističe s chráněným nulovým vodičem Výměnný blok spouští Viditelné rozpojení při zapůsobení bloku spouští Modulární systém Dálkové ovládání / spouštěče motoru Diferenciální indikace poruchy pomocí pomocných kontaktů s indikací zkratu Může být připevněn 3pólový (výkonový) kontaktní modul, tvary a rozměry odpovídají Může být připevněn 3pólový modul omezovače proudu, tvary a rozměry odpovídají Schválen po celém světě

29 1/34 Spouštěče motorů - systém PKZ2 Přehled možných kombinací Spouštěče motorů - systém PKZ2 Přehled možných kombinací 1/35 Kryt Příslušenství Standardní pomocné kontakty Standardní pomocné kontakty pro (výkonové) spouštěčové kombinace Pomocný kontakt s indikací vypnutí Dálkové pohony Podpěťové spouště Vypínací spoušť Rukojeti s dveřní spojkou Signálka Typ Spouštěče motorů, jističe vedení Typ Stupeň krytí NHI11-PKZ2 NHI22-PKZ2 NHI11 S-PKZ2 NHI22 S-PKZ2 NHI2-11 S-PKZ2 AGM2-11-PKZ2 PKZ2/ZM-...(-8) K K K K nebo K nebo K Izolované kryty pro zapuštěnou montáž E-PKZ2 Čelně IP41 K K K RE-PKZ2 RS-PKZ2 U-PKZ2 UVHI-PKZ2 U-HI20-PKZ2 K nebo K nebo K K A-PKZ2 H-PKZ2 RH-PKZ2 L-PKZ0 E 54-PKZ2 rukojeť s dveřní spojkou R(H)-PKZ 2 je nutné objednat zvlášť Čelně IP54 K K K K K nebo K nebo K K K Izolované kryty pro povrchovou montáž CI19 EA-PKZ2 IP40 K K K nebo K nebo K nebo K CI19 EB-PKZ2 IP54 K K K nebo K nebo K K Kompaktní spouštěče, výkonové kompaktní spouštěče PKZ2/ZM-.../SE1A/11 PKZ2/ZM-.../S K nebo K K K K nebo K nebo K Izolované kryty pro povrchovou montáž CI23 EA-PKZ2 IP40 K nebo K K K nebo K nebo K nebo K CI23 EB-PKZ 2 IP54 K nebo K K K nebo K nebo K K Poznámky: Možné kombinace spouštěčů motorů nebo (výkonových) spouštěčových kombinací s kryty nebo příslušenstvím jsou označeny K.

30 1/36 Spouštěče motorů - systém PKZ2 Spouštěče motorů Spouštěče motorů - systém PKZ2 Spouštěče motorů 1/37 Max. jmenovitý výkon motoru AC-3 Jmenovitý trvalý proud Rozsah nastavení Tepelná spoušť Zkratová 380 V 220 V 440 V 500 V 660 V spoušť 400 V 230 V 690 V 415 V 240 V P P P P P Iu Ir Irm kw kw kw kw kw A A A Typ objednací číslo Motorové spouštěče, typ koordinace 1 a PKZ2/ZM-0, PKZ2/ZM PKZ2/ZM-1, PKZ2/ZM-2, PKZ2/ZM I > PKZ2/ZM PKZ2/ZM PKZ2/ZM PKZ2/ZM PKZ2/ZM PKZ2/ZM Jističe vedení Pro ochranu kabelů a vodičů PKZ2/ZM PKZ2/ZM PKZ2/ZM PKZ2/ZM PKZ2/ZM Cena viz ceník Balení 1 ks Citlivost na výpadek fáze podle ČSN EN Tepelná spoušť nastavitelná Ir = x Iu Zkratová spoušť nastavitelná Irm = x Iu Výrobcem nastaveno na 12 x Iu PTB 02 ATEX 3152 dbát manuálu. 1 ks Tepelná spoušť nastavitelná Ir = x Iu Zkratová spoušť nastavitelná Irm = x Iu Výrobcem nastaveno na 5 x Iu Poznámky Příslušenství Strana 3 Standardní pomocný kontakt a 1/44 5 Pomocný kontakt s indikací vypnutí a 1/44 6 Vypínací spoušť, podpěťová spoušť a 1/46 7 Motorový pohon a 1/48 8 Kontaktní modul, výkonový kontaktní modul, a 1/50 omezovač proudu 9 Montážní základna a 1/55 Doplňkové příslušenství a 1/54 Jmenovitá mezní zkratová vypínací schopnost a Technické údaje namontovatelné nacvaknutím na montážní lištu IEC/EN s výškou 7,5 nebo 15 mm 6 I >

31 1/38 Spouštěče motorů - systém PKZ2 Kompaktní spouštěče, výkonové kompaktní spouštěče Spouštěče motorů - systém PKZ2 Kompaktní spouštěče, výkonové kompaktní spouštěče 1/39 Max. jmenovitý výkon motoru Jmenovitý trvalý proud Jmenovitý zkratový proud Rozsah nastavení AC-3 Tepelná spoušť Zkratová spoušť 380 V 400 V 415 V 220 V 230 V 240 V 500 V 660 V 690 V V P P P P Iu Iq Ir Irm kw kw kw kw A ka A A Typ objednací číslo Cena viz ceník Balení Poznámky Kompaktní spouštěče, typ koordinace PKZ2/ZM-1/SE1A/11(230V50HZ) PKZ2/ZM-1,6/SE1A/11(230V50HZ) PKZ2/ZM-2,4/SE1A/11(230V50H) PKZ2/ZM-4/SE1A/11(230V50HZ) PKZ2/ZM-6/SE1A/11(230V50HZ) PKZ2/ZM-10/SE1A/11(230V50HZ) L PKZ2/ZM-16/SE1A/11(230V50HZ) Ι > PKZ2/ZM-25/SE1A/11(230V50HZ) A PKZ2/ZM-32/SE1A/11(230V50HZ) A PKZ2/ZM-40/SE1A/11(230V50HZ) T Výkonové kompaktní spouštěče, typ koordinace PKZ2/ZM-1/S(230V50HZ) PKZ2/ZM-1,6/S(230V50HZ) PKZ2/ZM-2,4/S(230V50HZ) PKZ2/ZM-4/S(230V50HZ) PKZ2/ZM-6/S(230V50HZ) PKZ2/ZM-10/S(230V50HZ) L PKZ2/ZM-16/S(230V50HZ) PKZ2/ZM-25/S(230V50HZ) I > PKZ2/ZM-32/S(230V50HZ) A A PKZ2/ZM-40/S(230V50HZ) I >> T 1 ks Kontaktní modul s vestavěnými pomocnými kontakty 1 Z / 1 V 1 ks Jmenovitý zkratový proud Iq = 100 ka/400 V Výkonový kontaktní modul s vestavěnými pomocnými kontakty 1 Z/1 V Příslušenství Strana 3 Standardní pomocný kontakt a 1/44 4 Standardní pomocný kontakt a 1/44 5 Pomocný kontakt s indikací vypnutí a 1/44 6 Vypínací spoušť, podpěťová spoušť a 1/46 7 Motorový pohon a 1/48 9 Montážní základna a 1/55 Doplňkové příslušenství a 1/54 Jiná ovládací napětí a 1/61 Citlivost na výpadek fáze podle ČSN EN , VDE 0660 díl 102 Kompaktní spouštěče dodávány ve smontovaném stavu včetně montážní základny C-PKZ2. Umožňují montáž na jednu nebo 2 přístrojové lišty s výškou 15 mm podle EN Tepelná spoušť nastvitelná Ir = x Iu Zkratová spoušť nastavitelná Irm = x Iu Výrobcem nastaveno 12 x Iu PTB 02 ATEX 3152 Dbát manuálu

32 1/40 Spouštěče motorů - systém PKZ2 Moduly pro ochranu motorů Jmenovitý trvalý proud Typ objednací číslo Cena viz ceník Balení Základní jednotka, 3pólová 40 PKZ I u A 1 ks Schéma zapojení ZM...PKZ2 M...PKZ2 Základní přístroj PKZ2 s namontovaným výkonovým kontaktním modulem S-PKZ2 (1 V, 1 Z) je dodáváno na svorkovou desku C-PKZ2. 40 PKZ2/S(230V50HZ) ZMR...PKZ2 I > I > Základní jednotka PKZ2 s připevněným kontaktním modulem SE1A/11-PKZ2 (1Z, 1V). Je dodáván na montážní základně C-PKZ2. 40 PKZ2/SE1A/ 11(230V50HZ) Možnost nastavení: H q poloha manuálně A q poloha automaticky Pro aplikace EEx musí být použit standardně vypínací kontakt 95 / 96 pro vypnutí ovládání (výkonového) kontaktního modulu nebo stykače. Blok spouští pro ochranu motorů ZMR-..-PKZ 2 nemůže být kombinován s U / A napěťovou spouští nebo dálkovými pohony RE / RS I > H A Další ovládací napětí a 1/61 Manuál a 1/55 Max. jmenovitý výkon motoru AC V 220 V 440 V 500 V 660 V 400 V 230 V 690 V 415 V 240 V Jmenovitý trvalý proud Rozsah nastavení Tepelná Zkratová spoušť spoušť Typ objednací číslo Cena viz ceník Balení P P P P P I u I r I rm kw kw kw kw kw A A A Blok spouští pro ochranu motorů, 3pólový s tepelnou spouští ZM-0,6-PKZ ZM-1-PKZ ZM-1,6-PKZ ZM-2,4-PKZ ZM-4-PKZ ZM-6-PKZ ZM-10-PKZ ZM-16-PKZ ZM-25-PKZ ZM-32-PKZ ZM-40-PKZ ks Citlivost na výpadek fáze podle ČSN EN Tepelná spoušť nastavitelná I r = x I u Zkratová spoušť nastavitelná I rm = x I u Výrobcem nastaveno na 12 x I u PTB 02 ATEX 3152 dbát manuálu.
