1 Optické kabely měřící přístroje ELS-50 Light Source je zdroj pro testování optických kabelů a to 3 vlnové délky pro singlemodové kabely a 2 vlnové délky pro multimodové kabely The EPM-50 Power Meter je měřič, výkonu s vysokou přesností a s možností nastavení reference. 1/7

kabely a 2 vlnové délky pro multimodové kabely The EPM-50 Power

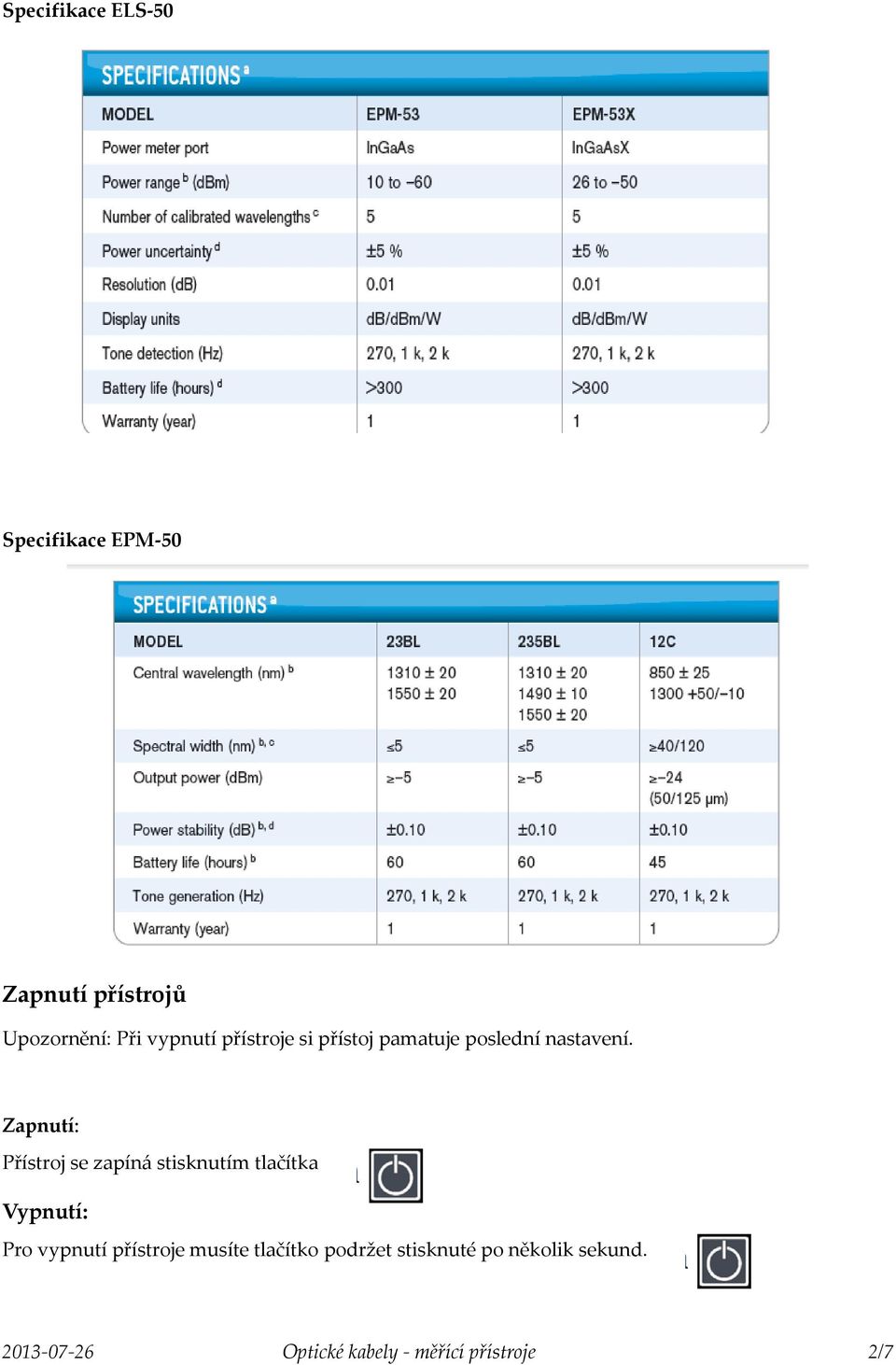

2 Specifikace ELS-50 Specifikace EPM-50 Zapnutí přístrojů Upozornění: Při vypnutí přístroje si přístoj pamatuje poslední nastavení. Zapnutí: Přístroj se zapíná stisknutím tlačítka Vypnutí: Pro vypnutí přístroje musíte tlačítko podržet stisknuté po několik sekund. 2/7

Popis displeje EPM-50 kde power meter wavelength je nastavená vlnová délka měřiče v nm reference power nastavené referenční napětí na měřiči (v dbm) source modulation je nastavená modulace na zdroji

3 Popis displeje EPM-50 kde power meter wavelength je nastavená vlnová délka měřiče v nm reference power nastavené referenční napětí na měřiči (v dbm) source modulation je nastavená modulace na zdroji signálu. CW značí bez modulace measured power/loss v db, nebo dbm resp v μw. Batteries level indikátor nabití baterií Auto-off activated - aktivace automatického vypínání přístroje Klávesnice přístrojů kde auto-off - je aktivace/deaktivace automatického vypínání při zapnutém přístroji on/off PRESS: activace next source - stiskem se přepínají délky vysílaných vln; HOLD: Deactivation current source - PŘIDRŽENÍM: deaktivace buzení vysílače PRESS: Switches between modulation values - Volba modulace vysíůaného signálu 3/7

Batteries level indikátor nabití baterií Auto-off activated - aktivace automatického vypínání přístroje Klávesnice přístrojů kde auto-off - je aktivace/deaktivace automatického

kde PRESS: Switches between units přepínání jednotek měření výkonu/ztrát HOLD: Sets input power as reference power - Přidržení: nastavení vstupního příkonu jako referenčního HOLD: Turns unit on/off

4 kde PRESS: Switches between units přepínání jednotek měření výkonu/ztrát HOLD: Sets input power as reference power - Přidržení: nastavení vstupního příkonu jako referenčního HOLD: Turns unit on/off zapnutí / vypnutí při podržení několika sekund PRESS:Controls auto-off - STISK: Ovládání režimu auto-off (automatického vypínání) PRESS: Changes wavelengths - STISK: Změna délky vlny signálu Aktivace a deaktivace režimu auto off Auto-off je aktivován automaticky po zapnutí přístroje. Aktivsce AUTO-OFF znamená, že přístroj po 10min nečinnosti (idle time) se automaticky vypne. Deaktivace resp. opětovná aktivace se provede stiskem tlačítka Aktivace auto-off se zobrazí na obrazovce. Výměna optického konektoru EPM-50 je možné vyměňovat otické konektory podle druhu kabelu. Po..výměně konektoru je nutné provést znovu test. Postup: 1. Vyšroubuj stávající konektor proti směru hodinových ručiček 2. Našrobuj potřebný konektor 4/7

a deaktivace režimu auto off Auto-off je aktivován automaticky po zapnutí přístroje. Aktivsce AUTO-OFF znamená, že přístroj po 10min nečinnosti (idle time) se automaticky vypne. Deaktivace resp.

Připojení optického kabelu 1. Sundejte (a pečlivě uschovejte) plastovou krytku z ferrule konektoru kabelu 2. Zkontrolujte čistotu konektoru. (lze čistit isoprpylenem) 3.

5 Připojení optického kabelu 1. Sundejte (a pečlivě uschovejte) plastovou krytku z ferrule konektoru kabelu 2. Zkontrolujte čistotu konektoru. (lze čistit isoprpylenem) 3. Opatrně a pečlivě zasuňte konektor kabelu (ferruli) do portu přístroje. Kabel se nesmí opírat gumovými částmi portu přístroje (možnost nedokonalého styku) Nastavení měřícího přístroje 1. Před vlastním měřením proveďte nulování elektrického offsetu přístroje. Offset je ovlivněn jak okolní teplotou tak i vlhkostí. 2. Nulování offsetu se provede automaticky současným stisknutím tlačítek po dobu několika sekund. a 3. Po znulování se na displeji objeví nápis NULL Zjištění výrobního čísla přístroje Pro vlastní měření je důležité zjistit typ přístroje, jeho výrobní číslo a implementovaný software. Toto lze zjistit následujícím postupem: 1. Prvně stiskni a drž tlačitko displeji verzi software. a pak stiskni současně tlačítko 2. Opětovným stiskem tlačítka postupně probíhat na přístroj ukáže seriové číslo a den výroby. Seriové číslo bude displeji 3. Stiskem tlačítka. Přistroj ukáže na se přístroj vrátí do pracovního módu. Následujíc obrázek ukazuje významy jednotlivých údajů na displeji Příklad zobrazení verze software 5/7

Před vlastním měřením proveďte nulování elektrického offsetu přístroje. Offset je ovlivněn jak okolní teplotou tak i vlhkostí. 2.

MĚŘENÍ VÝKONU A ZTRÁT EPM-50 Nulování elektrického ofsetu, které je nutné vykonat před měřením nebo při znatelné změně vnějších podmínek, bylo popsáno v předešlém oddílu.

6 MĚŘENÍ VÝKONU A ZTRÁT EPM-50 Nulování elektrického ofsetu, které je nutné vykonat před měřením nebo při znatelné změně vnějších podmínek, bylo popsáno v předešlém oddílu. Proto je nutné zapsat do protokolu počáteční a koncovou okolní teplotu a vlhkost. Nastavení referenčního výkonu zdroje a přijímače Při měření ztrát v terénu je propojovací trasa složena jednat z přípojných kabelů a z vlastního měřeného optického vlákna. K vyloučení vlivu přípojných kabelů je nutné provést nastavení referenčního výkonu trasy, která se skládá pouze z přípojných kabelů. Toto nastavení se musí provést pro každou měřenou vlnovou délku. Pozn: V našem měření budou všechna optická vlákna považována za měřené (tedy njepoužíváme přípojné kabely. Pro vyhodnocení považujte hodnoty u 1m vlákna 1. za referenční, 2. za měřené optické vlákno, aniž by jste u všech měření prováděli patřičnou korekci Zjistěte rozdíly v obou případech měření. Postup při zjištění reference 1. Zvolte nejkatší kabel (ať SM nebo MM) 2. Zvolte sobě odpovídající dvoji přístrojů zdroj měřič s obdobnými vlnovými délkami 3. Zvolte odpovídající porty (konektory) na přístrojích 4. Zapojte měřené optické vlíkno 5. Zapněte zdroj světla a zvolte vlnovou délku. Vlnová délka se zobrazí v levém horním rohu displeje. 6. Zapněte měřící přístroj a zvolte stejnou vlnovou délku.vlnová délka se zobrazí v levém horním rohu displeje. 7. Přidržte tlačítko referenční na měřícím přístroji po několik sekund, Měřič výkonu detekuje hodnotu. 8. Referenční hodnota se objeví v horním pravém rohu displeje. (Hodnota je udána v dbm pozor na znaménko u všech měření v db a v dbm). Měření ztrát vlákna se atomaticky přepne na db. 9. Opakujte měžení pro všechny zadané úlohy 10. Po měření vypněte pčístroje, vraťe porty a nasaďte ocgrané plasty na ferrule vlákna. Pozn: Reference zůstává zachována pokud nerozpojíte obvod. Měření výkonu a ztrát Měření výkonu a ztrát na optickém vlákně se provádí stejným způsobem jako opětovného nastavování reference). nastavení reference (bez 6/7

Nastavení referenčního výkonu zdroje a přijímače Při měření ztrát v terénu je propojovací trasa složena jednat z přípojných kabelů a z vlastního měřeného optického vlákna.

Postup při měření 1. Zkontrolujte neporušenosz a čistotzu konektorů 2. Pokud jste neprovedli nastavení elektrickéno offdetu, proveďte 3. Před propojováním vypněte zdroj optického záření 4.

7 Postup při měření 1. Zkontrolujte neporušenosz a čistotzu konektorů 2. Pokud jste neprovedli nastavení elektrickéno offdetu, proveďte 3. Před propojováním vypněte zdroj optického záření 4. Zvolte správné konektory a přístroje propojte 5. Altivujte zdroj a vlnovou délku světla 6. Nastavte měřič na stejnou vlnovou délku (pokus úloha nevyžaduje jiné nastavení) kde obr vlevo je displej přitestu, zbývající dva obr. ukazují stav na měřiči, kdy pro příliš vysoký a nízký výkon nelze měřit 7. Naměřené hodnoty výkonu nebo ztrát můžete přepínat tlačítkem a μw do jednotek db, dbm 8. Měření opakujete podle zadání 9. Při ukončení měření postupujet shodně s návodem uvedeným v minulém odstavci Aktivace a deaktivace zdroje světla Aktivovaná může být pouze jedna vlnová délka. Pokud není aktivovaná žádná, zdroj na displeji ukazuje OFF. Aktivace vlnové dálky světla Aktivace se provádí tlačítkem. Na displeji se zobrazí vlnová délka a modulace Deaktivace vlnové dálky světla Vlnovou délku světla deaktivujete několikanásobnýsm stiskem tlačítka Přidržením tlačítka nebo po dobu několika sekund Modulace světelného signálu Po aktivaci první vlnové délky je výstupní signál vždy bez modulace (zkratka nalevo na displeji CW). Při změně vlnové délky se modulace nemění. Na zdroji lze volit tyto možnosti bez modulace (CW) modulace 270Hz nebo 1kHz nebo 2kHz Změnu modulace provádíme tlačítkem při zapnutém zdroji 7/7

Nastavte měřič na stejnou vlnovou délku (pokus úloha nevyžaduje jiné nastavení) kde obr vlevo je displej přitestu, zbývající dva obr.
