1 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Obecné montážní pokyny Tyto montážní slouží výhradně k montáži kování Winkhaus activpilot pro okna a balkónové dveře. Kování je dimenzováno pro následující rozměry křídla v kovací drážce a následující hmotnosti křídla: - Min. šířka křídla v kovací drážce FFB 0 mm - Max. šířka křídla v kovací drážce FFB mm - Max. výška křídla v kovací drážce 00 mm - Max. plocha křídla:, m - Min. výška křídla v kovací drážce FFH mm (povrchová kabelová průchodka) - Min. výška křídla v kovací drážce FFH 0 mm (skrytá kabelová průchodka) - Max. hmotnost křídla 00 kg - (Tloušťka skla mm =, kg/m ) - Stranový poměr FFB : FFH, Upozornění: Ke zjištění přípustných velikostí křídel použijte prosím diagramy ve Všeobecných informacích o produktu. Každá osoba, která se zabývá montáží kování, musí mít tyto k montáži podrobně prostudovány a musí jim porozumět. Při všech pracech s kováním musí být tyto směrnice a pokyny dodržovány. Nerespektování těchto instrukcí, nasazení odborně neproškoleného personálu nebo svévolné změny montážních či pracovních postupů mohou vést k úplné ztrátě záruky poskytované výrobcem. Rozsah použití Kování lze kompletovat výhradně z originálních prvků společnosti Winkhaus. V případě nesprávné montáže kování nebo při kombinaci s, které nejsou součástí systému Winkhaus a nejsou schváleny výrobcem kování, se mohou objevit závady, na které se nevztahuje záruka! POZOR! K upevnění kování je nutné zvolit šrouby, které vyhovují požadovaným hmotnostem. Dodržujte prosím směrnice týkající se upevňování kování. Upozornění: Kování activpilot Comfort není vhodné pro použití v panikových dveřích. Rovněž není doporučován pro průchozí dveře. Použití v profilech pro plastová okna Viz obrázek: Řez profilem Kování lze použít do plastových oken se standardní kovací drážkou. 0 - Vůle v drážce mm - Přesah 0 mm - Vzdálenost osy drážky mm - Tloušťka rámového přesahu min. mm Kování activpilot Comfort je použitelné pouze v systémech se středovým těsněním. 0 Řez profilem Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

2 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Zkracování kování Zde najdete podrobné ke zkrácení kování, jejichž znalosti jsou nutné ke zvládnutí dalších postupů při montáži kování. Viz obrázek: Prvky kování před zkrácením - Čelo () a posuvnou lištu () přikládáme na střižný nástroj shora (svisle). Prvky kování před zkrácením 0 Viz obrázek: Prvky kování po zkrácení - Po zkrácení vytáhneme čelo () i posuvnou lištu () ze střižného nástroje směrem shora (svisle). Prvky kování po zkrácení Viz obrázek: Plochy střižného nástroje, na které klademe zkracované, je nutné udržovat naprosto čisté. - Plochy střižného nástroje ( a ), na které klademe zkracované, musí být vždy čisté. Plochy střižného nástroje, na které klademe zkracované, je nutné udržovat naprosto čisté. Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

3 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Zkracování převodové GAM (s variabilní/středovou výškou kliky) Viz obrázek: Značka pro GAM - Na rysce stupnice s popisem GAM nastavíme výšku v kovací drážce FFH. POZOR! Posunutí jezdce po stupnici GAM o jednu čárku odpovídá změně skutečné délky o mm. GAM GAM GAK OS Značka pro GAM Viz obrázek: Pozice pro zkrácení převodové na střižném nástroji - Převodovou lištu GAM umístíme na střižném nástroji tak, aby vymezovací čep pravítka () zapadl do otvoru v převodové liště (). - Před zkrácením druhé strany převodové ji musíme obrátit a nasadit otvorem () na vymezovací čep pravítka (). - Zkrátíme převodovou lištu na požadovaný rozměr. GAM GAK OS 0 Pozice pro zkrácení převodové na střižném nástroji Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

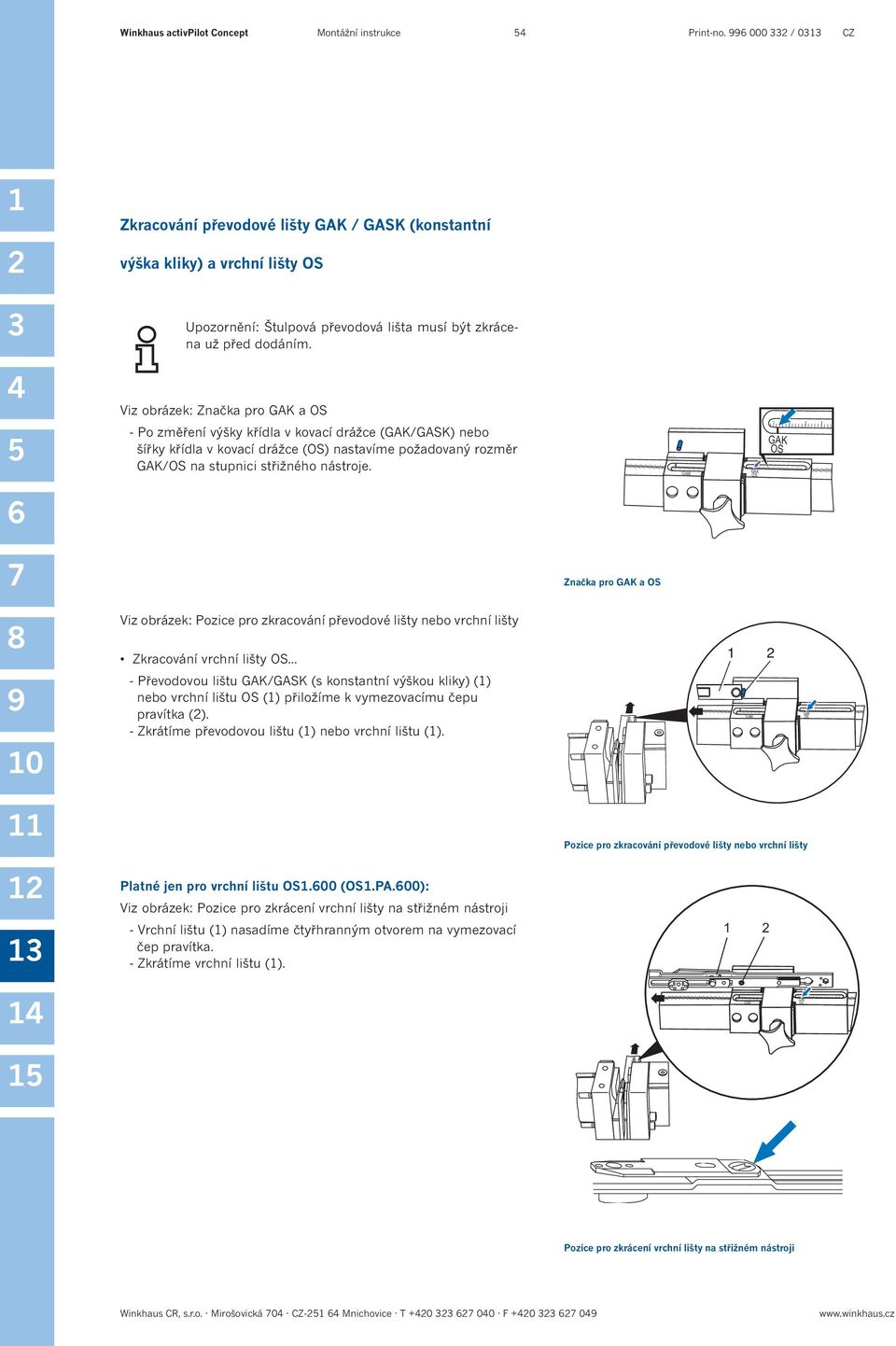

4 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Zkracování převodové GAK / GASK (konstantní výška kliky) a vrchní OS Upozornění: Štulpová převodová lišta musí být zkrácena už před dodáním. Viz obrázek: Značka pro GAK a OS - Po změření výšky křídla v kovací drážce (GAK/GASK) nebo šířky křídla v kovací drážce (OS) nastavíme požadovaný rozměr GAK/OS na stupnici střižného nástroje. GAM GAK OS GAK OS Značka pro GAK a OS Viz obrázek: Pozice pro zkracování převodové nebo vrchní Zkracování vrchní OS Převodovou lištu GAK/GASK (s konstantní výškou kliky) () nebo vrchní lištu OS () přiložíme k vymezovacímu čepu pravítka (). - Zkrátíme převodovou lištu () nebo vrchní lištu (). GAM GAK OS Platné jen pro vrchní lištu OS.00 (OS.PA.00): Viz obrázek: Pozice pro zkrácení vrchní na střižném nástroji - lištu () nasadíme čtyřhranným otvorem na vymezovací čep pravítka. - Zkrátíme vrchní lištu (). Pozice pro zkracování převodové nebo vrchní GAM GAK OS Pozice pro zkrácení vrchní na střižném nástroji Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

5 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Montáž křídlových prvků kování Otevíravě-sklopná varianta pro pravoúhlé okno Připravíme si okno pro montáž. Postupujeme dle níže uvedených pokynů: Dále platí: Upozornění: Na obrázcích jsou znázorněna levá okna (ložiska/závěsy vlevo). Při montáži pravých oken je nutné si představit zrcadlové zobrazení. - Při pohledu na okno zevnitř je symbol znázorněn jako plná čára. - Při pohledu na okno zvenku je symbol znázorněn jako přerušovaná čára. Stanovení polohy kliky: Výška kliky převodové GAM Viz obrázek: Výška křídla v kovací drážce FFH s variabilní výškou kliky GM V případě použití převodové GAM... (variabilní výška kliky), činí GM polovinu výšky křídla v kovací drážce FFH (viz obrázek ). GM FFH½ FFH½ Výška křídla v kovací drážce FFH s variabilní výškou kliky GM 0 Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

6 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Výška kliky převodové GAK Viz obrázek: Výška křídla v kovací drážce FFH s konstantní výškou kliky GK Pokud použijeme převodovou lištu GAK... (s konstantní výškou kliky), mění se rozměr GK v závislosti na výšce křídla v kovací drážce (viz obrázek ). Přesné rozměry uvádí následující tabulka. GK FFH Viz obrázek: ová tabulka: Výška kovací drážky FFH / Polohy kliky (GK) Vpravo umístěná tabulka poskytuje přehled o výšce kliky (GK) převodových lišt GAK v závislosti na výšku křídla v kovací drážce. Výška křídla v kovací drážce FFH s konstantní výškou kliky GK 0 00 ová tabulka: Výška kovací drážky FFH / Polohy kliky (GK) *Vyžadováno použití rohového E. 0 Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

7 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Viz obrázek: Rozměrový výkres Kastlíku převodovky Vyvrtáme otvory pro kastlík převodové dle výkresu ( mm). Frézování pro skříňku převodové se provádí ze strany kovací drážky. GM / GK, 0 Viz obrázek: Rohové E / E.PA Horní rohové () nasadíme na křídlo do kovací drážky tak, aby osmihranný hříbek směřoval k horní straně. Rohové E.PA () vsadíme na křídle do kovací drážky takovým způsobem, aby se osmihran nacházel na straně převodové. Obě rohová (, ) na straně převodové připevníme jedním šroubem. Změříme výšku křídla v kovací drážce (FFH). Rozměrový výkres Kastlíku převodovky FFH Rohové E / E.PA Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

8 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Viz obrázek: Převodová lišta GAM/GAK Převodovou lištu zkrátíme dle návodu. Montáž převodové : - Převodovou lištu () spojíme s rohovým m () pomocí tvarového spoje. - Ozubení převodové vsuneme do lůžka rohového (tvarový spoj). - Obdobným způsobem napojíme převodovou lištu na rohové (). - Převodovou lištu zatlačíme do kovací drážky. - Přišroubujeme směrem zespoda nahoru. Viz obrázek: Rohové E Převodová lišta GAM/GAK Rohové () nasadíme nahoře na křídlo do kovací drážky tak, aby osmihranný hříbek směřoval ke straně ložisek. Rohové připevníme ke křídlu jedním šroubem (). Změříme šířku křídla v kovací drážce (FFB). Upozornění: Při použití vrchní OS.PA.00 nahrazujeme rohové E rohovým m E. FFB Rohové E 0 - Zkrátíme vrchní lištu (viz kapitola Zkracování kování). Upozornění: Pokud FFH < ca. 00 mm (v závislosti na profilu), montujeme omezovač vyklápění na vrchní liště OS (). Viz obrázek: lišta OS.PA... lištu přiložíme a přišroubujeme. - lištu spojíme s rohovým m (). - Zazubení na vrchní liště zasuneme do ozubeného lůžka rohového. - Podobným způsobem spojíme vrchní lištu s rohovým m (). - Zatlačíme vrchní lištu do kovací drážky. - lištu přišroubujeme směrem od strany závěsů k převodové liště. lišta OS.PA... Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

9 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Viz obrázek: Nůžky SK Montáž nůžek: - otočíme ramínkem na vrchní liště () o 0 (viz šipka) - Nůžky zavěsíme hřibovým čepem () na vrchní lištu (). - Čep nůžek () zatlačíme do pružiny protikusu. - Protikus a nůžky společně vychýlíme do výchozí polohy. - Nůžky na čepech () přitlačíme. POZOR! Nebezpečí zranění. Pokud nejsou nůžky pevně spojeny s vrchní lištou, může dojít k vyvěšení/vypadnutí křídla a k vážnému zranění. Nůžky SK Upozornění: Od výšky (FFH) a/nebo šířky (FFB) křídla v kovací drážce cca. 00 mm (v závislosti na profilu) musí být použit dodatečný středový uzávěr na straně závěsů a/nebo na dolním/horním vodorovném prvku křídla. Viz obrázek: uzávěr MK.PA - Spojíme středový uzávěr () s rohovým m (). - Ozubení středového uzávěru vsuneme do lůžka rohového (tvarový spoj). - Středový uzávěr zatlačíme do kovací drážky. - Středový uzávěr přišroubujeme směrem shora dolů. - Abychom odstranili středovou fixaci, přišroubujeme šroub () až na doraz. POZOR! Nebezpečí poškození kování. Pokud nedojde k odstranění blokace ve středové poloze, uzavírání nebude funkční. Pokus o manipulaci silou způsobí napružení prvků kování. Aby se blokace uvolnila, je nutné přišroubovat šroub až na doraz. Viz obrázek: Rohové E.PA Rohové E.PA - Pevně přišroubujeme () rohové. uzávěr MK.PA FFH 0 Rohové E.PA Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

10 Winkhaus activpilot Concept 0 Print-no. 000 / 0 CZ Viz obrázek: Křídlové ložisko FL.E.FWPA Montáž křídlového ložiska: - Křídlové ložisko zasadíme do kovací drážky na dolním rohu křídla tak, aby se osmihran nacházel na dolním vodorovném prvku. - Křídlové ložisko upevníme dvěma šrouby na straně závěsů a dále jedním šroubem na dolním prvku křídla. - Změříme šířku křídla v kovací drážce (FFB). Upozornění: Křídlové ložisko přišroubováváme šrouby, -, mm, délka šroubů min. mm. Musíme se ujistit, že křídlové ložisko kompletně leží v kovací drážce. Křídlové ložisko FL.E.FWPA Viz obrázek: Náběh AL.M.F Montáž spojovacího prvku, prodlužovacího uzávěru a náběhu na spodní straně: 0 - Podle požadované šířky křídla v kovací drážce namontujeme na rohové E.PA prodlužovací (středový) uzávěr. - Spojovací lištu zkrátíme na požadovaný rozměr. - Spojovací prvek umístíme proti křídlovému ložisku tak, aby zkrátitelná strana směřovala ke straně převodové. - Zazubení spojovacího prvku zasadíme do ozubeného lůžka křídlového ložiska. - Abychom odstranili středovou fixaci, přišroubujeme šroub () až na doraz. - Náběh připevníme jedním šroubem ke spojovacímu prvku. Náběh AL.M.F Viz obrázek: Pojistka chybné manipulace FSF Montáž pojistky chybné manipulace: - Pojistku chybné manipulace vsadíme do předvrtaného otvoru na převodové liště a přišroubujeme jedním šroubem. - Případně otočíme hlavu o 0 (v závislosti na profilu). - Montáž rámového prvku není nutná. Pojistka chybné manipulace FSF POZOR! Po montáži kování je nutné zkontrolovat, zda jsou šrouby odpovídajícím způsobem přišroubovány. Upozornění: Od výšky (FFH) a/nebo šířky (FFB) křídla v kovací drážce cca. 00 mm (v závislosti na profilu) musí být použit dodatečný středový uzávěr na straně závěsů a/nebo na dolním/horním vodorovném elementu křídla. Zde je nutné dodržovat směrnice pro zpraco vání poskytnuté výrobcem profilového systému. Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

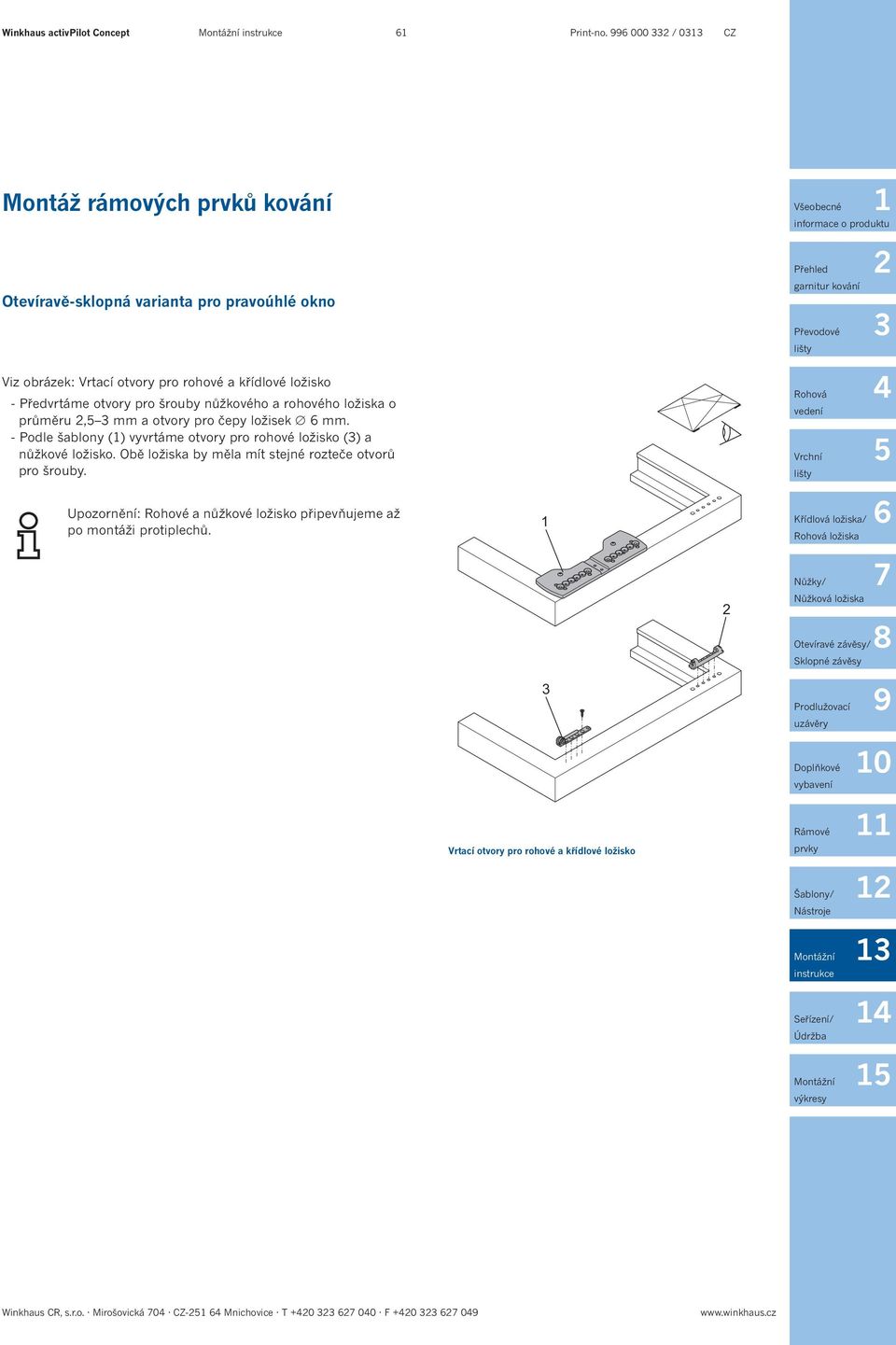

11 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Montáž rámových prvků kování Otevíravě-sklopná varianta pro pravoúhlé okno Viz obrázek: Vrtací otvory pro rohové a křídlové ložisko - Předvrtáme otvory pro šrouby nůžkového a rohového ložiska o průměru, mm a otvory pro čepy ložisek mm. - Podle šablony () vyvrtáme otvory pro rohové ložisko () a nůžkové ložisko. Obě ložiska by měla mít stejné rozteče otvorů pro šrouby. Upozornění: Rohové a nůžkové ložisko připevňujeme až po montáži protiplechů. 0 Vrtací otvory pro rohové a křídlové ložisko Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

12 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Polohy protiplechů (základní konfigurace) Otevíravě-sklopná varianta Na obrázcích jsou znázorněny možné polohy protiplechů. Skutečný počet protiplechů je závislý na velikosti okna. Upozornění: Rozměrové údaje na výkresech se vztahují na vzdálenosti mezi vnitřní hranou rámu a náběhovou hranou protiplechu nebo osou protiplechu! GAM.00- = GAM.00- = GAM.00- = GAM.00- = MK.0- = 0 MK.00- = 00, E OS.PA.0- = 0 MK.PA.0 GAM.00- = 0 GAM.00- = GAM.00- = GAM.00- = 0 GAM.00- = 0 MK.PA.0 + M.0- = 00 MK.PA.0 + M.00- = 0 MK.PA.0 + MK M.00- = MK.PA.0 + x MK M.0- = MK.PA.0 + x MK M.00- = , E.PA FL.E.FWPA,, MK.0- = 0 MK.00- = 0 MK.0- = 0 x MK.00- = Polohy protiplechů OS variabilní výška kliky GAK.0- = GAK.- = GAK.00- = 00 GAK.- = 0 GAK.- = GAK.- = 0 GAK.- = + 0 GAK.0- = 0 GAK.0- = GAK.- = GAK.- = GAK.000- = GAK.000- = GAK.- = GAK.- = , MK.0- = 0 MK.00- = 00, E E.PA OS.PA.0- = 0 MK.PA.0 FL.E.FWPA MK.PA.0 + M.0- = 00 MK.PA.0 + M.00- = 0 MK.PA.0 + MK M.00- = MK.PA.0 + x MK M.00- = ,, MK.0- = 0 MK.00- = 0 MK.0- = 0 x MK.00- = Polohy protiplechů OS konstantní výška kliky Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

13 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Montáž protiplechů Popsaný způsob obsluhy šablony LE.N.K 0-00 se týká také dalších typů šablon. Abychom upevnili protiplechy, přikládáme šablonu na hranu rámové drážky. Označení šablon Vodorovná montáž = červené hnízdo (pro vrchní a středové ) Svislá montáž = žlutá hnízda (pro převodové a středové ) Svislá / vodorovná montáž = modrá hnízda (pro rohová ) = náběh protiplechu Protiplech SBS...PAB, strana převodové, pro dolní rohové E.PA Viz obrázek: SBS..PAB... Pro protiplechy systému activpilot Comfort s paralelním odsazením použijte šablonu PADK. - Šablonu nasadíme červeným hnízdem směrem do rohu. - Protiplech SBS...PAB zasadíme do červeného hnízda šablony s nápisem E.PA, FL.FWPA, E. Protiplech SBS...PA proti rohovému E, horní prvek na straně převodové Viz obrázek: Protiplech SBS...PA Pro protiplechy systému activpilot Comfort s paralelním odsazením použijte šablonu PADK. - Šablonu nasadíme červeným hnízdem směrem do rohu. - Protiplech SBS...PA položíme na červené hnízdo s nápisem E.PA, FL.E.FWPA, E. SBS..PAB... 0 Protiplech SBS...PA Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

14 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Protiplech SBS...PAB na straně závěsů nahoře pro MK.PA.0 Viz obrázek: SBS...PAB nahoře, svisle Pro protiplechy systému activpilot Comfort s paralelním odsazením použijte šablonu PADK. - Šablonu přiložíme žlutým hnízdem do horního rohu. - Protiplech SBS...PA.. vložíme do červeného hnízda šablony s nápisem MK.PA.0. SBS...PAB nahoře, svisle Protiplech SBS...PAB pro křídlové ložisko FL.E.FWPA, dolní prvek, strana závěsů Viz obrázek: Protiplech SBS...PAB Pro protiplechy systému activpilot Comfort s paralelním odsazením použijte šablonu PADK. - Šablonu nasadíme červeným hnízdem směrem do rohu. - Protiplech SBS...PAB zasadíme do červeného hnízda šablony s nápisem E.PA, FL.FWPA, E. 0 Protiplech SBK...PA dole, vodorovně pro E.PA Viz obrázek: Protiplech SBK...PA Protiplech lze umístit bez použití šablony. - Protiplech umístíme do dolního rohu. Protiplech SBS...PAB Protiplech vrchní OS... Viz obrázek: Protiplech vrchní OS... - Šablonu s červeným hnízdem přiložíme do horního rohu. - Protiplech SBA umístíme v modrém hnízdě šablony s popisem OS.... Protiplech SBK...PA Protiplech vrchní OS... Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

15 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Protiplechy SBA... pro GAK (svislá montáž) Viz obrázek: Protiplech SBA... pro GAK, svislá montáž - Šablonu se žlutým hnízdem přiložíme do dolního rohu. - Protiplechy SBA.... umístíme pomocí žlutých nebo modrých hnízd šablony s nápisem GAK... Protiplechy pro GAM Viz obrázek: Protiplechy pro GAM Přiložíme odpovídající šablonu s nápisem oben/unten ( nahoře/dole, viz obrázek ). Protiplechy umístíme v souladu s popisy na šabloně. V závislosti na výšce okna lze použít tři teleskopické šablony: - LE.N.T pro převodovou lištu GAM LE.N.T 0-00 pro převodovou lištu GAM 00-/ / GAM LE.N.T 0-00 pro převodovou lištu GAM 00- Upozornění: Označení na převodových lištách musí souhlasit s popisy na žlutých hnízdech šablon. Protiplech SBA... pro GAK, svislá montáž 0 Protiplechy pro GAM Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

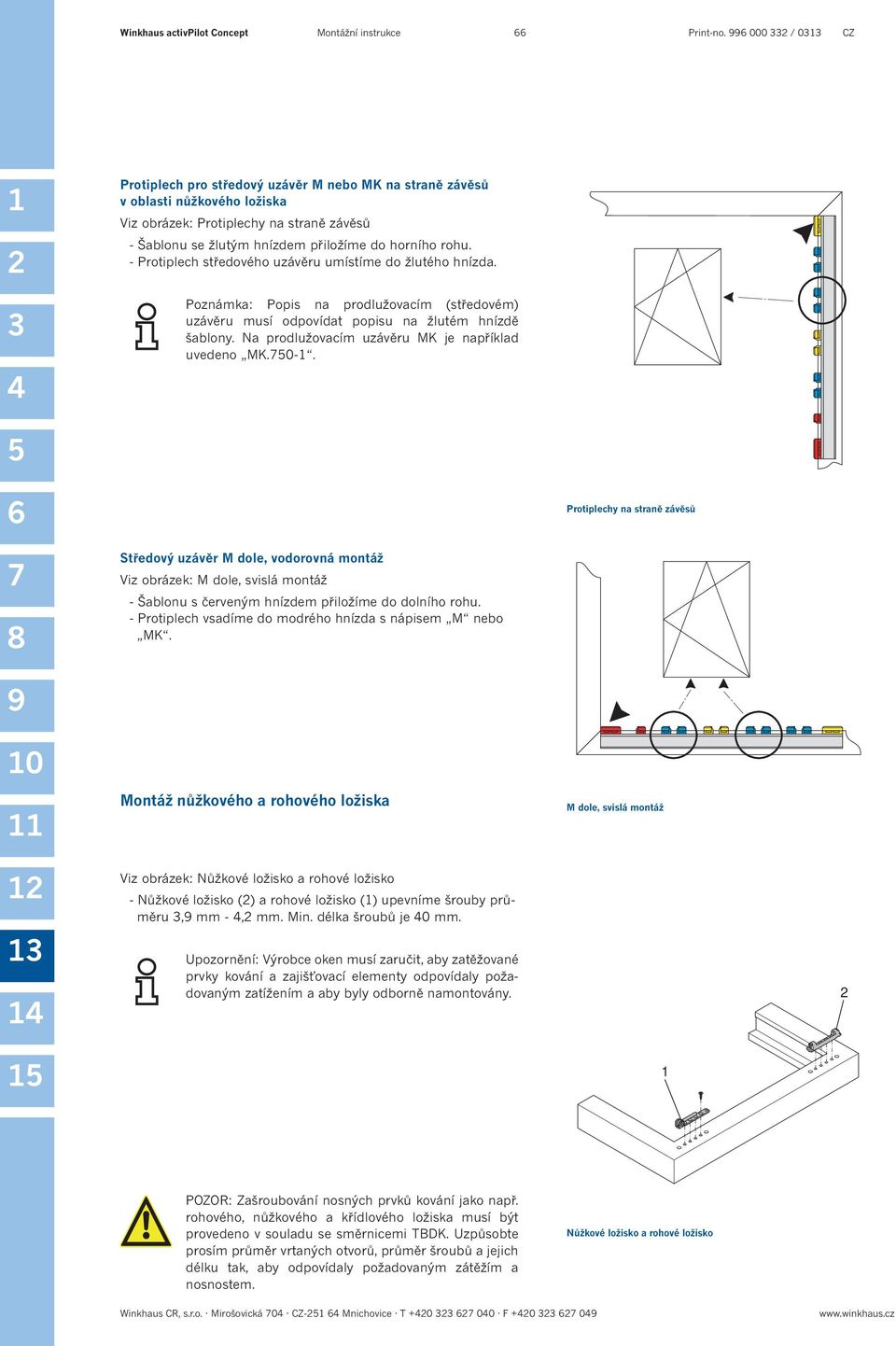

16 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Protiplech pro středový uzávěr M nebo MK na straně závěsů v oblasti nůžkového ložiska Viz obrázek: Protiplechy na straně závěsů - Šablonu se žlutým hnízdem přiložíme do horního rohu. - Protiplech středového uzávěru umístíme do žlutého hnízda. Poznámka: Popis na prodlužovacím (středovém) uzávěru musí odpovídat popisu na žlutém hnízdě šablony. Na prodlužovacím uzávěru MK je například uvedeno MK.0-. Protiplechy na straně závěsů Středový uzávěr M dole, vodorovná montáž Viz obrázek: M dole, svislá montáž - Šablonu s červeným hnízdem přiložíme do dolního rohu. - Protiplech vsadíme do modrého hnízda s nápisem M nebo MK. 0 Montáž nůžkového a rohového ložiska M dole, svislá montáž Viz obrázek: Nůžkové ložisko a rohové ložisko - Nůžkové ložisko () a rohové ložisko () upevníme šrouby průměru, mm -, mm. Min. délka šroubů je 0 mm. Upozornění: Výrobce oken musí zaručit, aby zatěžované kování a zajišťovací elementy odpovídaly požadovaným zatížením a aby byly odborně namontovány. POZOR: Zašroubování nosných prvků kování jako např. rohového, nůžkového a křídlového ložiska musí být provedeno v souladu se směrnicemi TBDK. Uzpůsobte prosím průměr vrtaných otvorů, průměr šroubů a jejich délku tak, aby odpovídaly požadovaným zátěžím a nosnostem. Nůžkové ložisko a rohové ložisko Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

17 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Zavěšení křídla na rám - Křídlo zavěsíme, zatlačíme do rámu tak, až přilehne obvodové těsnění, vsuneme čep do nůžkového ložiska a zajistíme proti vysazení. - Na nůžkové resp. rohové ložisko nasadíme všechny krytky. Upozornění: Čep vkládáme zespoda (viz šipka). Vysazení křídla z rámu Nůžky a rohové ložisko - Okno zavřeme. - Vytáhneme zajišťovací čep z nůžkového ložiska. - Vyvěšení křídla. POZOR! Nebezpečí poškození nůžkového ložiska. Při nesprávné manipulaci a při pokusech o vyražení čepu silou může dojít k poškození ložiska. Čep je nutné odstranit šroubovákem tak, jak je znázorněno na obrázku. 0 Vyjmutí čepu z nůžkového ložiska Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

18 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Instrukce pro správné zavěšení a vyvěšení křídla Upozornění týkající se správného zavěšení a vyvěšení křídla najdete v montážních pokynech. Doporučujeme umístit toto upozornění na ochrannou fólii okenního křídla. A 0 B FT tt KL - 0 Print-no. 000 Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F

19 Winkhaus activpilot Concept Print-no. 000 / 0 CZ Test funkčnosti Varianta otevíravě-sklopného okna Po zakování křídla přišroubujeme kliku tak, aby byla ve středové poloze. Následně otočením kliky dolů odstraníme středovou fixaci prvků kování. Poté vrátíme kliku do středové polohy. Otočením kliky do pozice 0 se kování nachází v poloze vyklopeno. Dalším otočením kliky o 0 do pozice 0 dojde k celoobvodovému odsazení křídla od rámu. Po navrácení kliky do pozice 0 uvedeme křídlo do otevřené polohy. Abychom křídlo zavřeli, musíme opět otočit klikou směrem dolů do výchozí pozice. Upozornění: Po zakování křídla (před prvním um kování do provozu) nebude pohyb kování tak plynulý, jako během jeho běžného užívání. Klikou otáčíme ve chvíli, kdy je okno zavřené. Štítek 0 Viz obrázek: Funkce SBK.K.PA Pokud se čep rohového ložiska i šoupě nacházejí na vnitřní straně protiplechu, je okno zavřené (). Po prvním otočení klikou o 0 dosáhneme polohy vyklopení a čep rohového se stejně jako šoupě nachází ve středové poloze (). Při otočení klikou do polohy 0 dojde k celoobvodovému odsazení křídla a čep (osmihran) rohového se společně se šoupětem posune k vnější straně výklopného protiplechu (). Po otočení zpět do pozice 0 se čep rohového opět nachází ve středové pozici, táhlo ovšem zůstává na vnější straně. Okno je uvedeno do polohy otevřeno a křídlo lze nyní otevřít ()..... Funkce SBK.K.PA Winkhaus CR, s.r.o. Mirošovická 0 CZ- Mnichovice T F
