FuseLine-Multi Pojistkové lištové odpínače a pojistkové lišty

Transkript

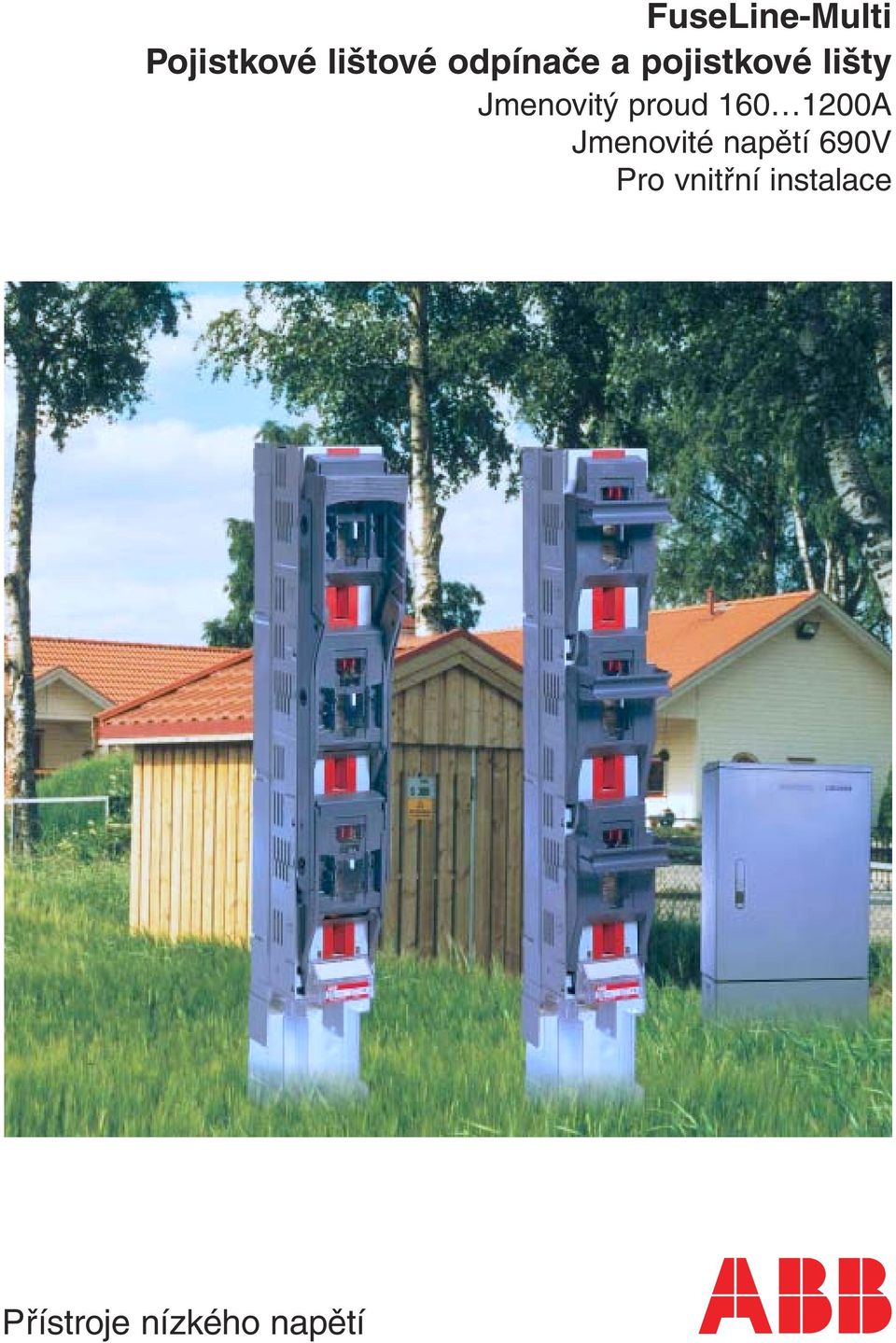

1 Pojistkové lištové odpínače a pojistkové lišty Jmenovitý proud A Jmenovité napětí 690V Pro vnitřní instalace Přístroje nízkého napětí

2 Základní údaje Obsah 1.Popis Technické údaje Objednací údaje Objednací údaje příslušenství Rozměrové náčrty Základní popis FuseLine-Multi je skupina třípólových pojistkových lišt (FLB ), třípólově (FLM-3P) nebo jednopólově (FLM-1P) ovládaných pojistkových odpínačů a jednopólově ovládaných odpínačů pro dělení přípojnicových systémů (FLS-1P). Připojení kabelů je možné jak pomocí kabelových svorek tak i kabelových ok, a to jak ze spodní tak i horní strany. Ucelený rozsah dostupných variant přístrojů poskytuje uživatelům vysoký stupeň bezpečnosti, variability, snadné a rychlé montáže. Přístroje jsou určeny pro DIN pojistky velikostí 00 (160A), 1 (250A), 2 (400A) a 3 (630A). FuseLine-Multi vyhovuje mezinárodní normě IEC Výhody Pojistkové lišty (FLB) integrovaná ochrana proti dotyku připojení s horní nebo spodní strany přímá montáž na přípojnice dvě alternativy připojení kabelů Pojistkové odpínače (FLM) stupeň krytí IP30 při uzavřeném víku odpínačů a IP20 při otevřeném pevná konstrukce, použité plasty nepodporují hoření a neuvolňují halogenové plyny rychlá a snadná instalace přímo na přípojnice horní nebo spodní připojení kabelů pouhým otočením základny o 180 montáž vedle sebe ve vzdálenosti 50mm, vel. 00 nebo 100mm, vel.1 3 měřící okénka ve víku jednotlivých pólů parkovací (revizní) poloha víka pólů jednopólové nebo třípólové ovládání široký sortiment příslušenství Použití distribuční napájecí sloupy kioskové transformovny průmyslové rozváděče 2

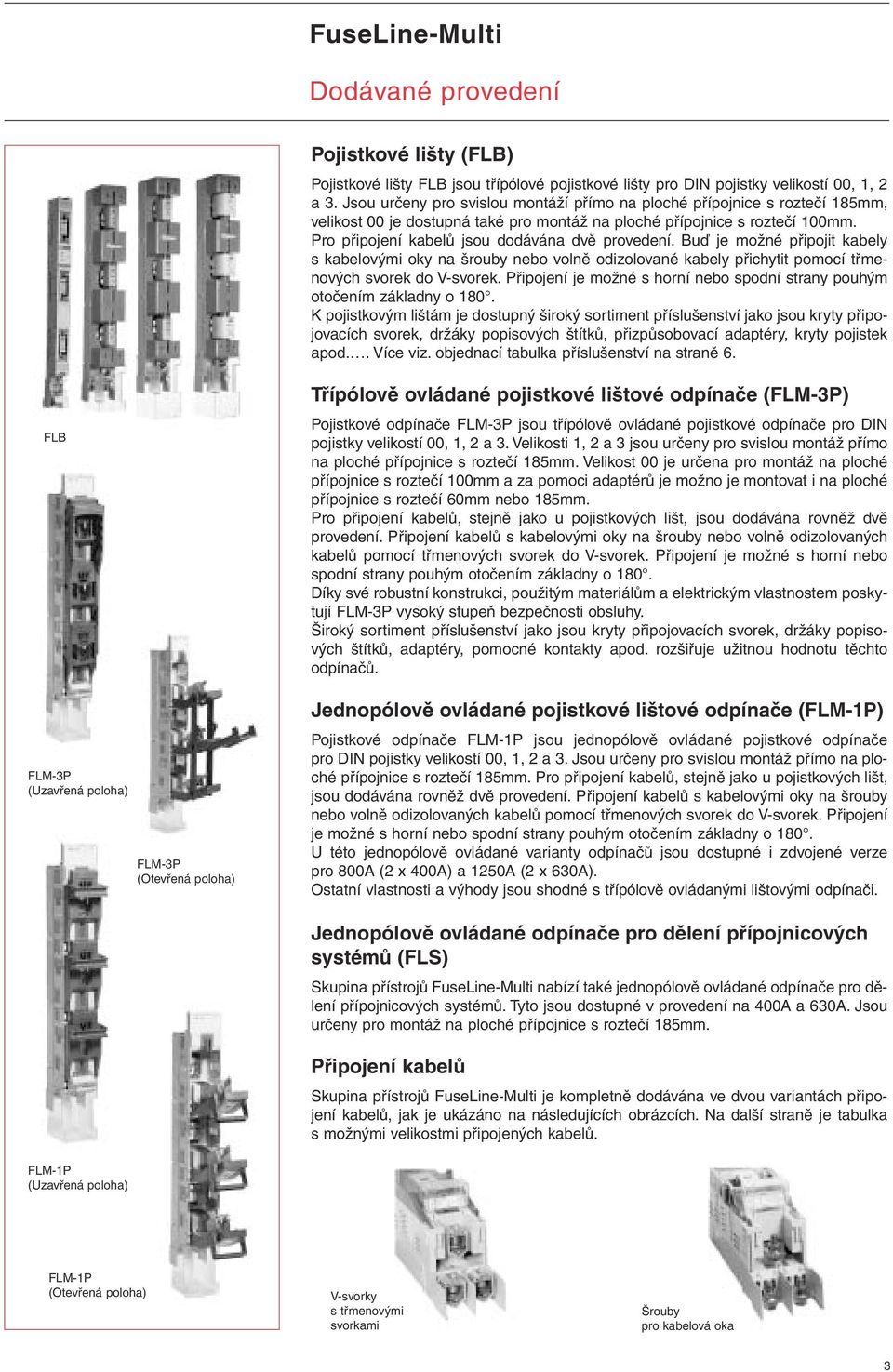

3 Dodávané provedení Pojistkové lišty (FLB) Pojistkové lišty FLB jsou třípólové pojistkové lišty pro DIN pojistky velikostí 00, 1, 2 a 3. Jsou určeny pro svislou montáží přímo na ploché přípojnice s roztečí 185mm, velikost 00 je dostupná také pro montáž na ploché přípojnice s roztečí 100mm. Pro připojení kabelů jsou dodávána dvě provedení. Buď je možné připojit kabely s kabelovými oky na šrouby nebo volně odizolované kabely přichytit pomocí třmenových svorek do V-svorek. Připojení je možné s horní nebo spodní strany pouhým otočením základny o 180. K pojistkovým lištám je dostupný široký sortiment příslušenství jako jsou kryty připojovacích svorek, držáky popisových štítků, přizpůsobovací adaptéry, kryty pojistek apod.. Více viz. objednací tabulka příslušenství na straně 6. FLB FLM-3P (Uzavřená poloha) FLM-3P (Otevřená poloha) Třípólově ovládané pojistkové lištové odpínače (FLM-3P) Pojistkové odpínače FLM-3P jsou třípólově ovládané pojistkové odpínače pro DIN pojistky velikostí 00, 1, 2 a 3. Velikosti 1, 2 a 3 jsou určeny pro svislou montáž přímo na ploché přípojnice s roztečí 185mm. Velikost 00 je určena pro montáž na ploché přípojnice s roztečí 100mm a za pomoci adaptérů je možno je montovat i na ploché přípojnice s roztečí 60mm nebo 185mm. Pro připojení kabelů, stejně jako u pojistkových lišt, jsou dodávána rovněž dvě provedení. Připojení kabelů s kabelovými oky na šrouby nebo volně odizolovaných kabelů pomocí třmenových svorek do V-svorek. Připojení je možné s horní nebo spodní strany pouhým otočením základny o 180. Díky své robustní konstrukci, použitým materiálům a elektrickým vlastnostem poskytují FLM-3P vysoký stupeň bezpečnosti obsluhy. Široký sortiment příslušenství jako jsou kryty připojovacích svorek, držáky popisových štítků, adaptéry, pomocné kontakty apod. rozšiřuje užitnou hodnotu těchto odpínačů. Jednopólově ovládané pojistkové lištové odpínače (FLM-1P) Pojistkové odpínače FLM-1P jsou jednopólově ovládané pojistkové odpínače pro DIN pojistky velikostí 00, 1, 2 a 3. Jsou určeny pro svislou montáž přímo na ploché přípojnice s roztečí 185mm. Pro připojení kabelů, stejně jako u pojistkových lišt, jsou dodávána rovněž dvě provedení. Připojení kabelů s kabelovými oky na šrouby nebo volně odizolovaných kabelů pomocí třmenových svorek do V-svorek. Připojení je možné s horní nebo spodní strany pouhým otočením základny o 180. U této jednopólově ovládané varianty odpínačů jsou dostupné i zdvojené verze pro 800A (2 x 400A) a 1250A (2 x 630A). Ostatní vlastnosti a výhody jsou shodné s třípólově ovládanými lištovými odpínači. Jednopólově ovládané odpínače pro dělení přípojnicových systémů (FLS) Skupina přístrojů FuseLine-Multi nabízí také jednopólově ovládané odpínače pro dělení přípojnicových systémů. Tyto jsou dostupné v provedení na 400A a 630A. Jsou určeny pro montáž na ploché přípojnice s roztečí 185mm. Připojení kabelů Skupina přístrojů FuseLine-Multi je kompletně dodávána ve dvou variantách připojení kabelů, jak je ukázáno na následujících obrázcích. Na další straně je tabulka s možnými velikostmi připojených kabelů. FLM-1P (Uzavřená poloha) FLM-1P (Otevřená poloha) V-svorky s třmenovými svorkami Šrouby pro kabelová oka 3

4 Technické údaje Pojistkové lišty (FLB) FLB 00 FLB 1 FLB 2 FLB 3 Pojistkové vložky dle DIN / IEC Jmenovité pracovní napětí U e [V] Jmenovitý pracovní proud I e [A] Jmenovité izolační napětí U i [V] Dynamický zkratový proud s pojistkovými vložkami [ka ef. ] Jmenovitý kmitočet [Hz] Krytí z přední strany dle IEC 529 IP 20 1) IP 20 1) IP 20 1) IP 20 1) Pojistkové lištové odpínače (FLM) FLM 00 FLM 1 FLM 2 2) FLM 3 3) Pojistkové vložky dle DIN / IEC Jmenovité pracovní napětí U e [V] Jmenovitý pracovní proud I e [A] Jmenovité izolační napětí U i [V] Jmenovité impulsní výdržné napětí Uimp [V] Jmenovitá zapínací schopnost s pojistkovými vložkami (ka ef. ) Kategorie užití AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B AC23B AC22B AC21B Jmenovitý kmitočet [Hz] Krytí z přední strany dle IEC 529 víko otevřeno IP 20 IP 20 IP 20 IP 20 1) Při použití pojistkových vložek s izolovanými čely a úchyty 2) Údaje platné rovněž pro FLS 400 3) Údaje platné rovněž pro FLS 630 uzavřeno IP 30 IP 30 IP 30 IP 30 Možné velikosti připojení kabelů Šrouby pro kabelová oka mm 2 Cu/Al 16-70/ V-svorky s třmenovými svorkami mm 2 Cu/Al 1,5-70/

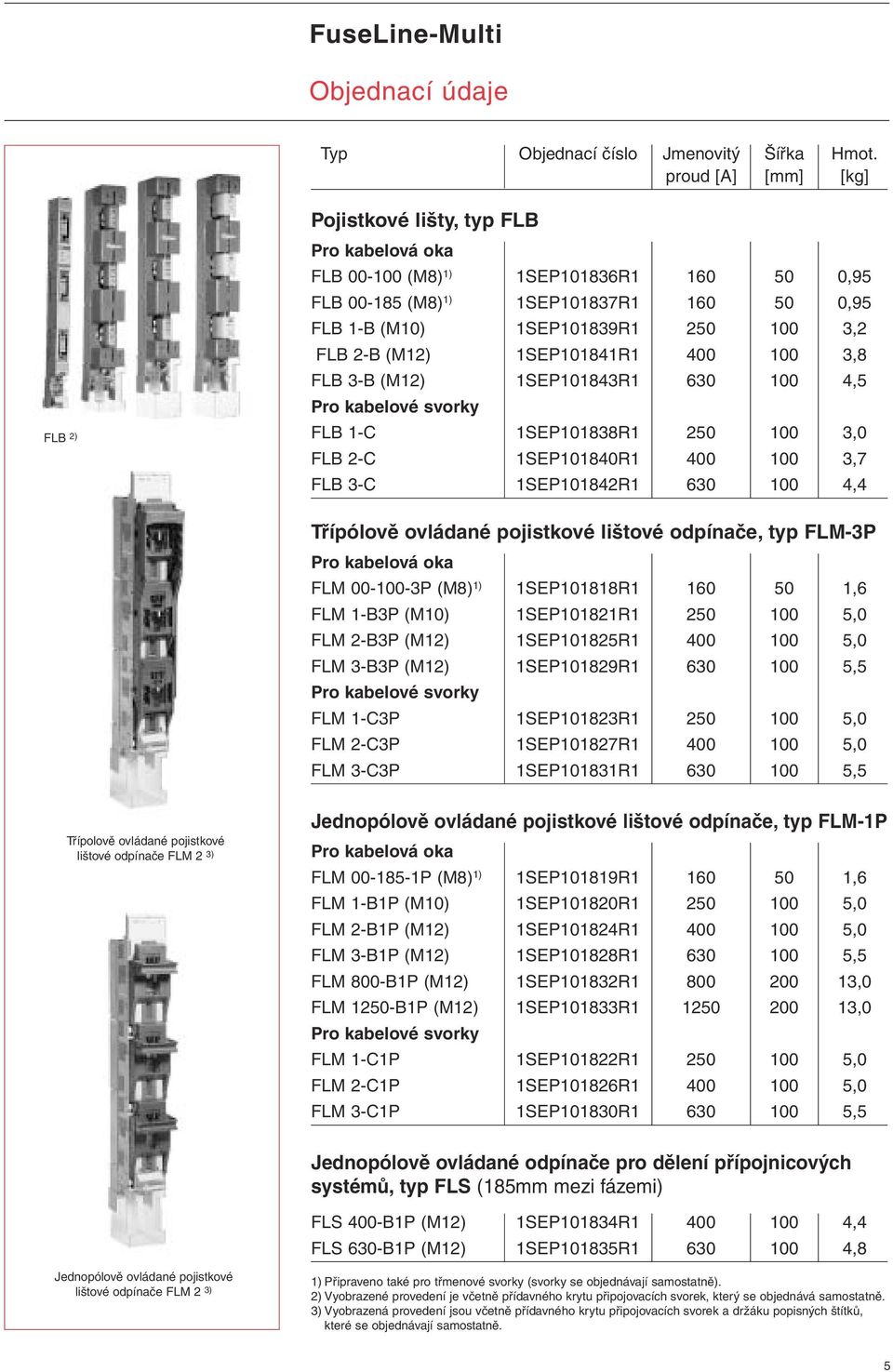

5 Objednací údaje Typ Objednací číslo Jmenovitý Šířka Hmot. proud [A] [mm] [kg] FLB 2) Pojistkové lišty, typ FLB Pro kabelová oka FLB (M8) 1) 1SEP101836R ,95 FLB (M8) 1) 1SEP101837R ,95 FLB 1-B (M10) 1SEP101839R ,2 FLB 2-B (M12) 1SEP101841R ,8 FLB 3-B (M12) 1SEP101843R ,5 Pro kabelové svorky FLB 1-C 1SEP101838R ,0 FLB 2-C 1SEP101840R ,7 FLB 3-C 1SEP101842R ,4 Třípólově ovládané pojistkové lištové odpínače, typ FLM-3P Pro kabelová oka FLM P (M8) 1) 1SEP101818R ,6 FLM 1-B3P (M10) 1SEP101821R ,0 FLM 2-B3P (M12) 1SEP101825R ,0 FLM 3-B3P (M12) 1SEP101829R ,5 Pro kabelové svorky FLM 1-C3P 1SEP101823R ,0 FLM 2-C3P 1SEP101827R ,0 FLM 3-C3P 1SEP101831R ,5 Třípolově ovládané pojistkové lištové odpínače FLM 2 3) Jednopólově ovládané pojistkové lištové odpínače, typ FLM-1P Pro kabelová oka FLM P (M8) 1) 1SEP101819R ,6 FLM 1-B1P (M10) 1SEP101820R ,0 FLM 2-B1P (M12) 1SEP101824R ,0 FLM 3-B1P (M12) 1SEP101828R ,5 FLM 800-B1P (M12) 1SEP101832R ,0 FLM 1250-B1P (M12) 1SEP101833R ,0 Pro kabelové svorky FLM 1-C1P 1SEP101822R ,0 FLM 2-C1P 1SEP101826R ,0 FLM 3-C1P 1SEP101830R ,5 Jednopólově ovládané odpínače pro dělení přípojnicových systémů, typ FLS (185mm mezi fázemi) FLS 400-B1P (M12) 1SEP101834R ,4 FLS 630-B1P (M12) 1SEP101835R ,8 Jednopólově ovládané pojistkové lištové odpínače FLM 2 3) 1) Připraveno také pro třmenové svorky (svorky se objednávají samostatně). 2) Vyobrazené provedení je včetně přídavného krytu připojovacích svorek, který se objednává samostatně. 3) Vyobrazená provedení jsou včetně přídavného krytu připojovacích svorek a držáku popisných štítků, které se objednávají samostatně. 5

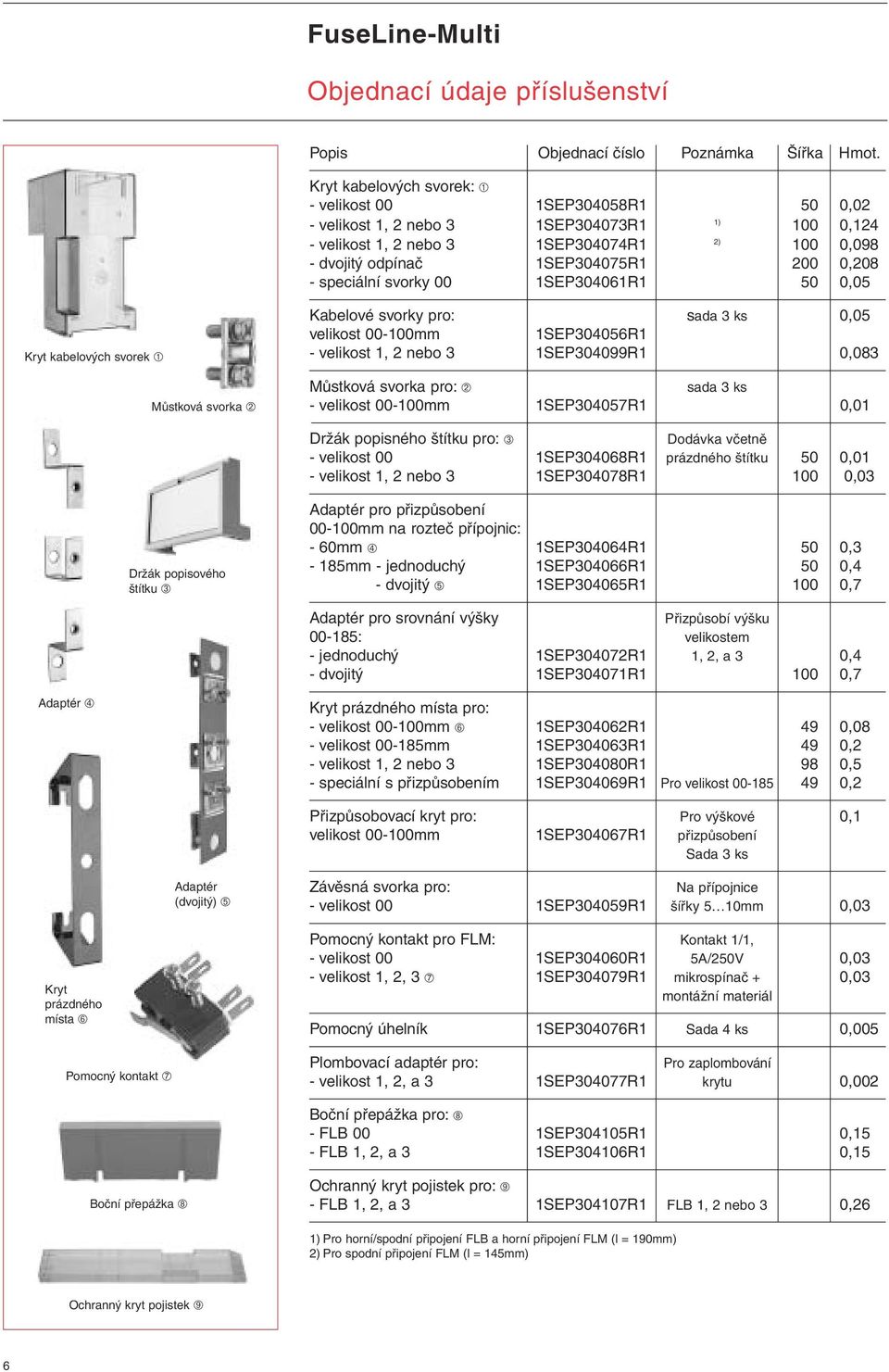

6 Objednací údaje příslušenství Popis Objednací číslo Poznámka Šířka Hmot. Kryt kabelových svorek: À - velikost 00 1SEP304058R ,020 - velikost 1, 2 nebo 3 1SEP304073R1 1) 100 0,124 - velikost 1, 2 nebo 3 1SEP304074R1 2) 100 0,098 - dvojitý odpínač 1SEP304075R ,208 - speciální svorky 00 1SEP304061R ,050 Kryt kabelových svorek À Můstková svorka Á Kabelové svorky pro: sada 3 ks 0,050 velikost mm 1SEP304056R1 - velikost 1, 2 nebo 3 1SEP304099R1 0,083 Můstková svorka pro: Á sada 3 ks - velikost mm 1SEP304057R1 0,010 Držák popisného štítku pro:  Dodávka včetně - velikost 00 1SEP304068R1 prázdného štítku 150 0,010 - velikost 1, 2 nebo 3 1SEP304078R ,03 Držák popisového štítku  Adaptér pro přizpůsobení mm na rozteč přípojnic: - 60mm à 1SEP304064R , mm - jednoduchý 1SEP304066R ,400 - dvojitý Ä 1SEP304065R ,700 Adaptér pro srovnání výšky Přizpůsobí výšku : velikostem - jednoduchý 1SEP304072R1 1, 2, a 3 0,400 - dvojitý 1SEP304071R ,700 Adaptér à Kryt prázdného místa pro: - velikost mm Å 1SEP304062R ,080 - velikost mm 1SEP304063R ,200 - velikost 1, 2 nebo 3 1SEP304080R ,500 - speciální s přizpůsobením 1SEP304069R1 Pro velikost ,200 Přizpůsobovací kryt pro: Pro výškové 0,100 velikost mm 1SEP304067R1 přizpůsobení Sada 3 ks Adaptér (dvojitý) Ä Závěsná svorka pro: Na přípojnice - velikost 00 1SEP304059R1 šířky 5 10mm 0,030 Kryt prázdného místa Å Pomocný kontakt Æ Pomocný kontakt pro FLM: Kontakt 1/1, - velikost 00 1SEP304060R1 5A/250V 0,030 - velikost 1, 2, 3 Æ 1SEP304079R1 mikrospínač + 0,030 montážní materiál Pomocný úhelník 1SEP304076R1 Sada 4 ks 0,005 Plombovací adaptér pro: Pro zaplombování - velikost 1, 2, a 3 1SEP304077R1 krytu 0,002 Boční přepážka pro: Ç - FLB 00 1SEP304105R1 0,150 - FLB 1, 2, a 3 1SEP304106R1 0,150 Boční přepážka Ç Ochranný kryt pojistek pro: È - FLB 1, 2, a 3 1SEP304107R1 FLB 1, 2 nebo 3 0,260 1) Pro horní/spodní připojení FLB a horní připojení FLM (l = 190mm) 2) Pro spodní připojení FLM (l = 145mm) Ochranný kryt pojistek È 6

7 Rozměrové náčrty Pojistkové lišty - FLB FLB FLB FLB 1/2/3 Pojistkové lištové odpínače - FLM (jednopólově ovládané) FLM P FLM 1/2/3-1P Pojistkové lištové odpínače - FLM (třípólově ovládané) FLM P FLM 1/2/3-3P 7

8 NOCRL CZ
