CAD SYSTÉMY V ODĚVNÍ VÝROBĚ. Uživatelská příručka ÚVOD ZÁKLADNÍ POJMY ZÁKLADNÍ PRACOVNÍ PLOCHA

Transkript

1 CAD SYSTÉMY V ODĚVNÍ VÝROBĚ Uživatelská příručka ÚVOD ZÁKLADNÍ POJMY ZÁKLADNÍ PRACOVNÍ PLOCHA DISPLAY (ZOBRAZENÍ SÍTĚ), GRID CALCULATION (GENEROVÁNÍ SÍTĚ) EDIT (TVORBA A EDITACE SÍTĚ) SIMULATION (NAKLÁDÁNÍ TEXTURY) PLACE MOTIV (ÚPRAVA PARAMETRŮ PŮVODNÍ PŘEDLOHY)

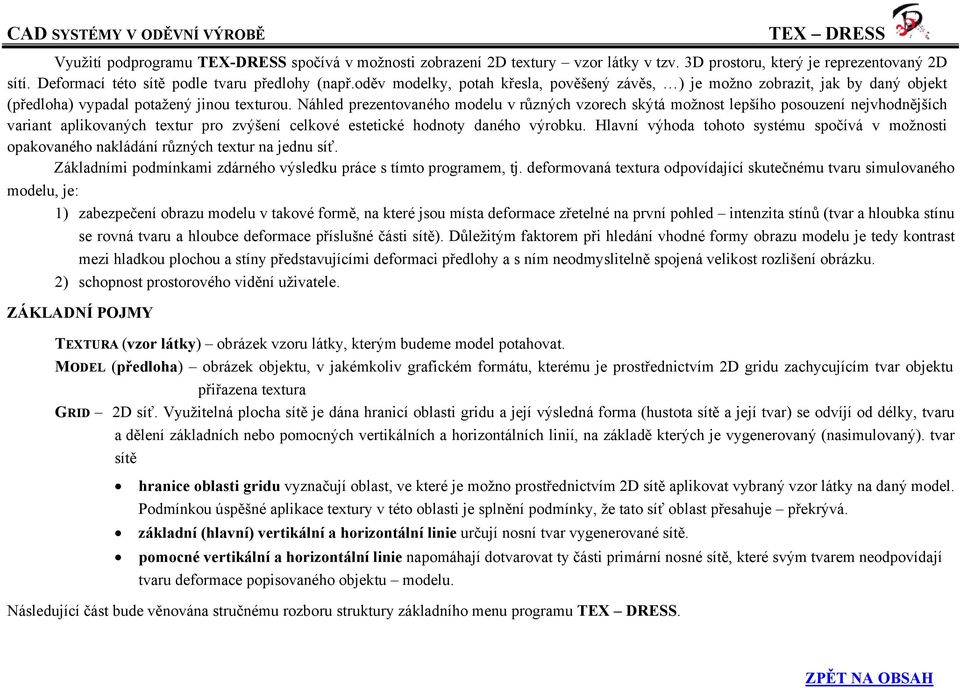

2 Využití podprogramu TEX-DRESS spočívá v možnosti zobrazení 2D textury vzor látky v tzv. 3D prostoru, který je reprezentovaný 2D sítí. Deformací této sítě podle tvaru předlohy (např.oděv modelky, potah křesla, pověšený závěs, ) je možno zobrazit, jak by daný objekt (předloha) vypadal potažený jinou texturou. Náhled prezentovaného modelu v různých vzorech skýtá možnost lepšího posouzení nejvhodnějších variant aplikovaných textur pro zvýšení celkové estetické hodnoty daného výrobku. Hlavní výhoda tohoto systému spočívá v možnosti opakovaného nakládání různých textur na jednu síť. Základními podmínkami zdárného výsledku práce s tímto programem, tj. deformovaná textura odpovídající skutečnému tvaru simulovaného modelu, je: 1) zabezpečení obrazu modelu v takové formě, na které jsou místa deformace zřetelné na první pohled intenzita stínů (tvar a hloubka stínu se rovná tvaru a hloubce deformace příslušné části sítě). Důležitým faktorem při hledání vhodné formy obrazu modelu je tedy kontrast mezi hladkou plochou a stíny představujícími deformaci předlohy a s ním neodmyslitelně spojená velikost rozlišení obrázku. 2) schopnost prostorového vidění uživatele. ZÁKLADNÍ POJMY TEXTURA (vzor látky) obrázek vzoru látky, kterým budeme model potahovat. MODEL (předloha) obrázek objektu, v jakémkoliv grafickém formátu, kterému je prostřednictvím 2D gridu zachycujícím tvar objektu přiřazena textura GRID 2D síť. Využitelná plocha sítě je dána hranicí oblasti gridu a její výsledná forma (hustota sítě a její tvar) se odvíjí od délky, tvaru a dělení základních nebo pomocných vertikálních a horizontálních linií, na základě kterých je vygenerovaný (nasimulovaný). tvar sítě hranice oblasti gridu vyznačují oblast, ve které je možno prostřednictvím 2D sítě aplikovat vybraný vzor látky na daný model. Podmínkou úspěšné aplikace textury v této oblasti je splnění podmínky, že tato síť oblast přesahuje překrývá. základní (hlavní) vertikální a horizontální linie určují nosní tvar vygenerované sítě. pomocné vertikální a horizontální linie napomáhají dotvarovat ty části primární nosné sítě, které svým tvarem neodpovídají tvaru deformace popisovaného objektu modelu. Následující část bude věnována stručnému rozboru struktury základního menu programu TEX DRESS.

3 ZÁKLADNÍ PRACOVNÍ PLOCHA Základním nástrojem modulu TEX-DRESS je okno Grid Selection, ve kterém jsou umístěny základní nástrojové lišty odpovídající příslušným funkcím v hlavním menu: 1 zobrazení gridu 2 otevírání a ukládání gridu 3 editace gridu 4 tvorba gridu 5 nakládání vzoru látky 6 úprava motivu vzoru látky 7 zobrazení aktuálního gridu HLAVNÍ MENU Loading Grid otevřít grid Saving Grid uložit grid Grid Selection výběr a práce s gridy Simulation simulace nakládání vzoru látky Grid Calculation kalkulace gridu Display zobrazení gridu Grid Edit editace gridu

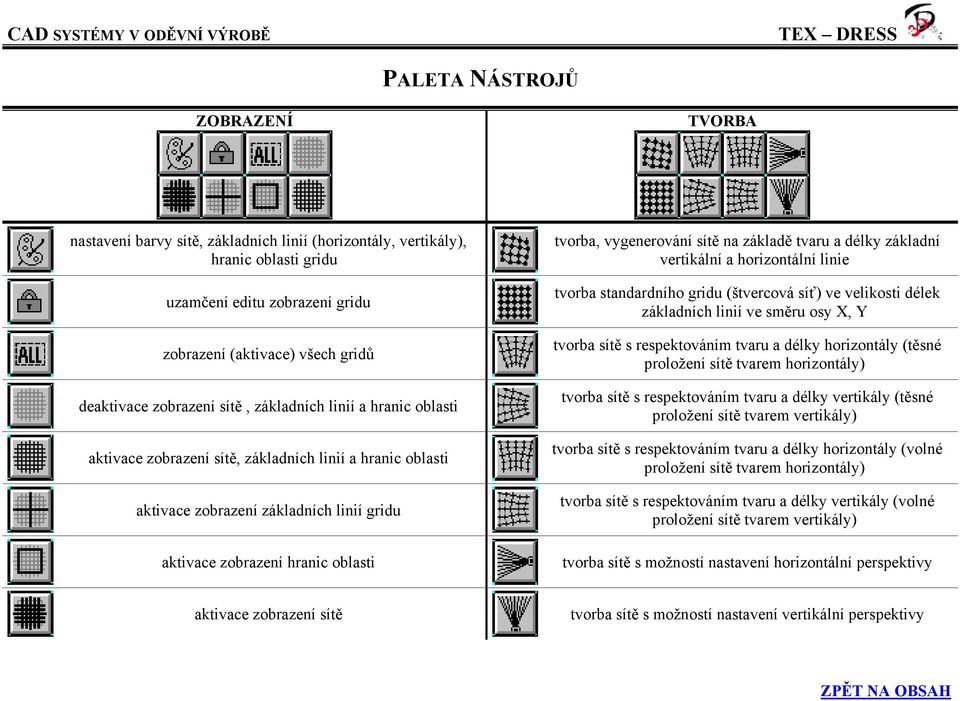

4 ZOBRAZENÍ TVORBA nastavení barvy sítě, základních linií (horizontály, vertikály), hranic oblasti gridu uzamčení editu zobrazení gridu zobrazení (aktivace) všech gridů deaktivace zobrazení sítě, základních linií a hranic oblasti aktivace zobrazení sítě, základních linií a hranic oblasti aktivace zobrazení základních linií gridu aktivace zobrazení hranic oblasti tvorba, vygenerování sítě na základě tvaru a délky základní vertikální a horizontální linie tvorba standardního gridu (štvercová síť) ve velikosti délek základních linií ve směru osy X, Y tvorba sítě s respektováním tvaru a délky horizontály (těsné proložení sítě tvarem horizontály) tvorba sítě s respektováním tvaru a délky vertikály (těsné proložení sítě tvarem vertikály) tvorba sítě s respektováním tvaru a délky horizontály (volné proložení sítě tvarem horizontály) tvorba sítě s respektováním tvaru a délky vertikály (volné proložení sítě tvarem vertikály) tvorba sítě s možností nastavení horizontální perspektivy aktivace zobrazení sítě tvorba sítě s možností nastavení vertikální perspektivy

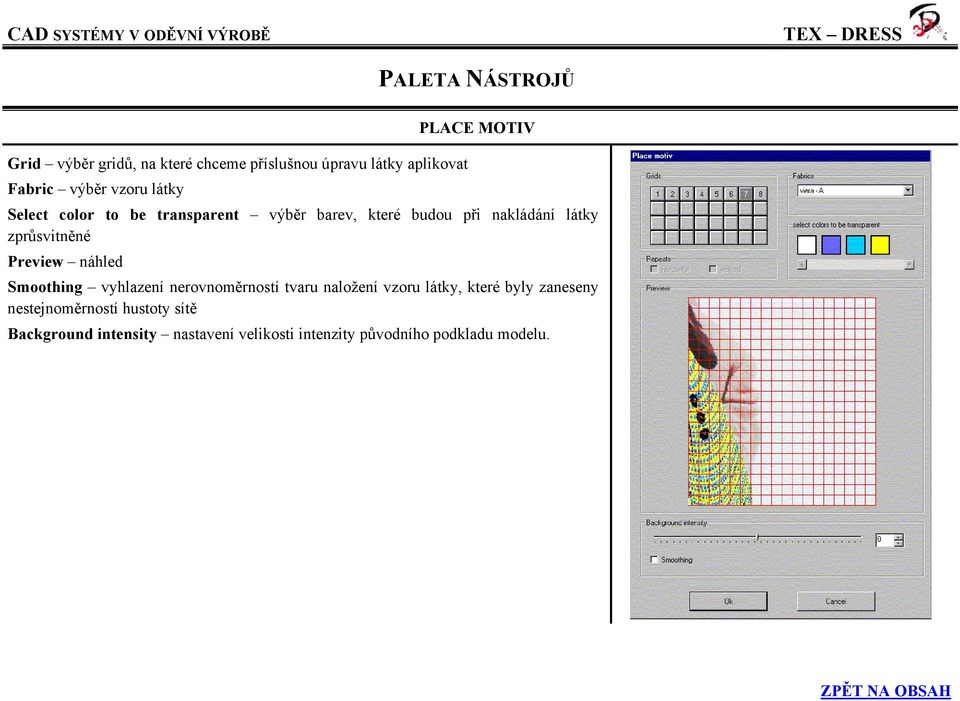

5 CAD SYSTÉMY V ODĚVNÍ VÝROBĚ TEX DRESS EDITACE tvorba nového gridu (tj.tvorba jeho hranice tvorba pomocné horizontální linie rotace gridu, s možností nastavení kroku úhlu rotace vymazání všech gridů tvorba pomocné vertikální linie kopírování gridu automatická tvorba gridu (parametrické zadávání výšky, šířky a umístění gridu) vymazání aktuálního gridu automatická tvorba gridu vztažená k barvě textury editace délky horizontální linie editace délky vertikální linie zrcadlení gridu podle vertikální osy vložení gridu zvýraznění obrysu hraních oblasti gridu (ve velikosti nastaveného hrotu pera Tex- Design) zvýraznění obrysu hraních oblasti gridu (zmenšení původního hrotu pera Tex- Design) tvorba základní horizontální linie zrcadlení gridu podle horizontální osy tvorba základní vertikální linie posun gridu ve směru 0º,45º, 90º, 135º, 180º, 215º, 270º, 315º Pozn.: Při aktivaci posunu nebo rotace gridu je možné příslušnými volbami nastavit, zda budou spolu se sítí měnit polohu i jejich základní linie.

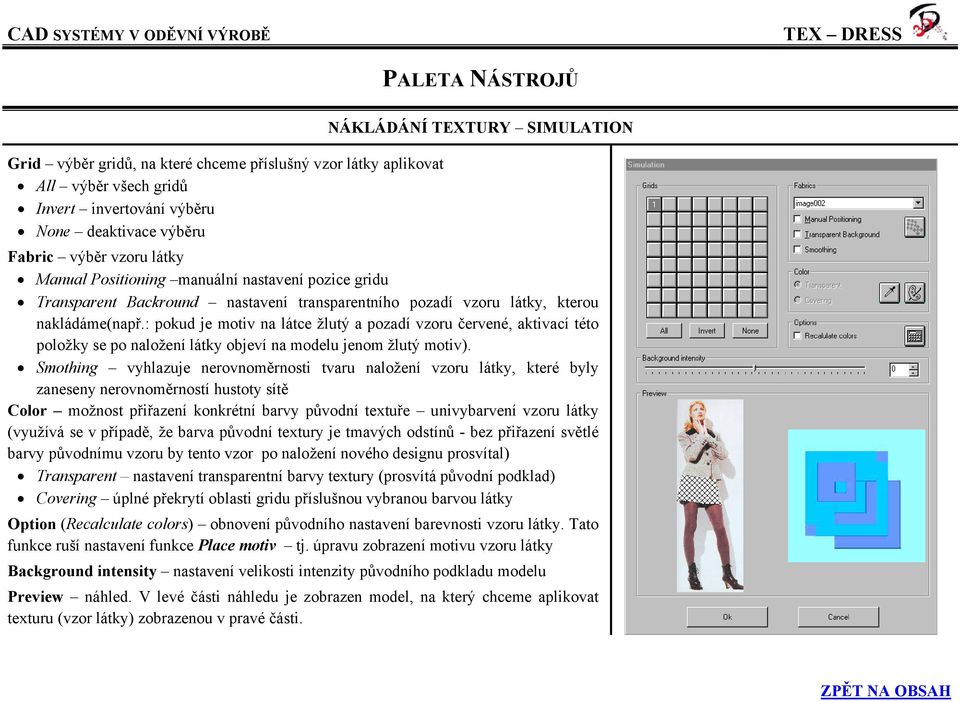

6 Grid výběr gridů, na které chceme příslušný vzor látky aplikovat All výběr všech gridů Invert invertování výběru None deaktivace výběru NÁKLÁDÁNÍ TEXTURY SIMULATION Fabric výběr vzoru látky Manual Positioning manuální nastavení pozice gridu Transparent Backround nastavení transparentního pozadí vzoru látky, kterou nakládáme(např.: pokud je motiv na látce žlutý a pozadí vzoru červené, aktivací této položky se po naložení látky objeví na modelu jenom žlutý motiv). Smothing vyhlazuje nerovnoměrnosti tvaru naložení vzoru látky, které byly zaneseny nerovnoměrností hustoty sítě Color možnost přiřazení konkrétní barvy původní textuře univybarvení vzoru látky (využívá se v případě, že barva původní textury je tmavých odstínů - bez přiřazení světlé barvy původnímu vzoru by tento vzor po naložení nového designu prosvítal) Transparent nastavení transparentní barvy textury (prosvítá původní podklad) Covering úplné překrytí oblasti gridu příslušnou vybranou barvou látky Option (Recalculate colors) obnovení původního nastavení barevnosti vzoru látky. Tato funkce ruší nastavení funkce Place motiv tj. úpravu zobrazení motivu vzoru látky Background intensity nastavení velikosti intenzity původního podkladu modelu Preview náhled. V levé části náhledu je zobrazen model, na který chceme aplikovat texturu (vzor látky) zobrazenou v pravé části.
