ARCHITEKTONICKÝ BETON (EXPOSED CONCRETE)

Transkript

1 ARCHITEKTONICKÝ BETON (EXPOSED CONCRETE)

2

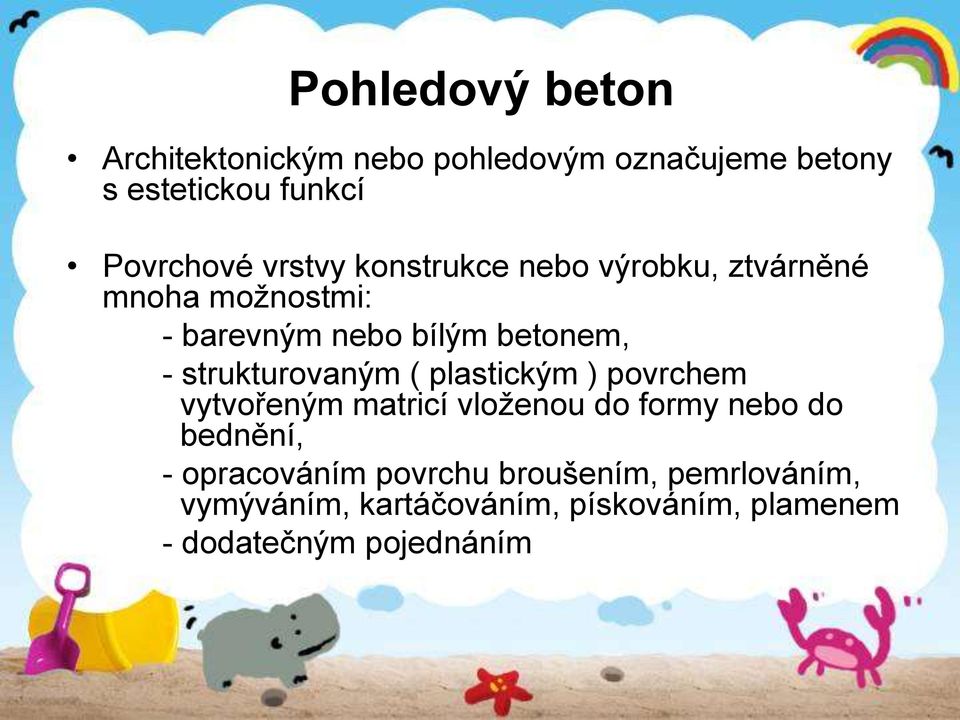

3 Pohledový beton Architektonickým nebo pohledovým označujeme betony s estetickou funkcí Povrchové vrstvy konstrukce nebo výrobku, ztvárněné mnoha možnostmi: - barevným nebo bílým betonem, - strukturovaným ( plastickým ) povrchem vytvořeným matricí vloženou do formy nebo do bednění, - opracováním povrchu broušením, pemrlováním, vymýváním, kartáčováním, pískováním, plamenem - dodatečným pojednáním, jako obkladem, omítkou, nástřikem

4 Pohledový beton (plocha) Viditelná část betonového dílce, která nese znaky jeho vnitřního uspořádání a podmínek při realizaci ( tj. tvar, texturu, barvu, otisk bednění, provedení spár, aj. ) a která podstatně určuje architektonický vzhled dílce nebo stavby Může mít různorodý vzhled v důsledku použití zvláštních bednění nebo díky speciálnímu složení betonu, či dodatečnému opracování Texturou označujeme geometrické uspořádání povrchu betonu, kterým se liší od zcela rovinného povrchu

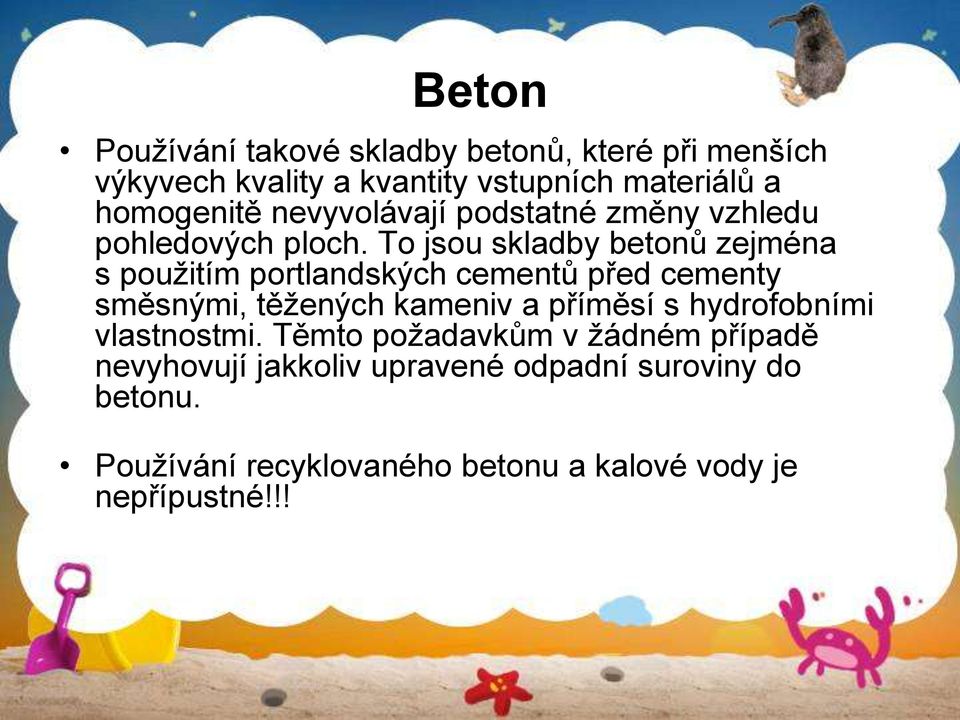

5 Beton Používání takové skladby betonů, které při menších výkyvech kvality a kvantity vstupních materiálů a homogenitě nevyvolávají podstatné změny vzhledu pohledových ploch. To jsou skladby betonů zejména s použitím portlandských cementů před cementy směsnými, těžených kameniv a příměsí s hydrofobními vlastnostmi. Těmto požadavkům v žádném případě nevyhovují jakkoliv upravené odpadní suroviny do betonu. Používání recyklovaného betonu a kalové vody je nepřípustné!!!

6 Nepřekračovat vodní součinitel w/c = 0,55. Praktické zkušenosti dokazují, že již při kolísání hodnoty vodního součinitele Δw/c = ± 0,02 může docházet ke zřetelně znatelným odchylkám barevného odstínu. Konzistence betonu by se měla pohybovat na stupni F2 až F3. Pokud to složení betonu, způsob zpracování nebo tvar dílců vyžaduje, může být použití měkké konzistence vhodné. Odchylka od dohodnuté hodnoty konzistence by se při dodávce neměla lišit o Δa = ± 20 mm.

7 Hlavní zásady pohledového betonu obsah cementu musí být min. 350 kg/m 3 poměr kameniva k cementu nesmí být větší než 6:1 vodní součinitel by neměl být větší než w/c = 0,55 bednění včetně vytvářecích vložek musejí být natolik kvalitní, aby svými parametry výrobu betonu s vysokou jakostí povrchu umožňovala odbedňovací nátěr a všechny další přísady a příměsi betonu musejí být kompatibilní mělo by být užito konstantní, vysokofrekvenční ponorné vibrace.

8 Stupně vlivu na výsledný povrch betonu

9 Základní členění povrchů betonových konstrukcí povrchy vytvořené otiskem formy či bednění povrchy opracované v měkkém stavu povrchy opracované v tvrdém stavu povrchy z barveného betonu ostatní betonové povrchy

10 Chyby ukládání betonu rozvrstvení jednotlivých uložených vrstev Chyby při ukládání betonu z větší výšky krvácení povrchu a velké póry nezhutněného betonu Chyby vlivem bednění různé desky Vady finální úpravy podlah

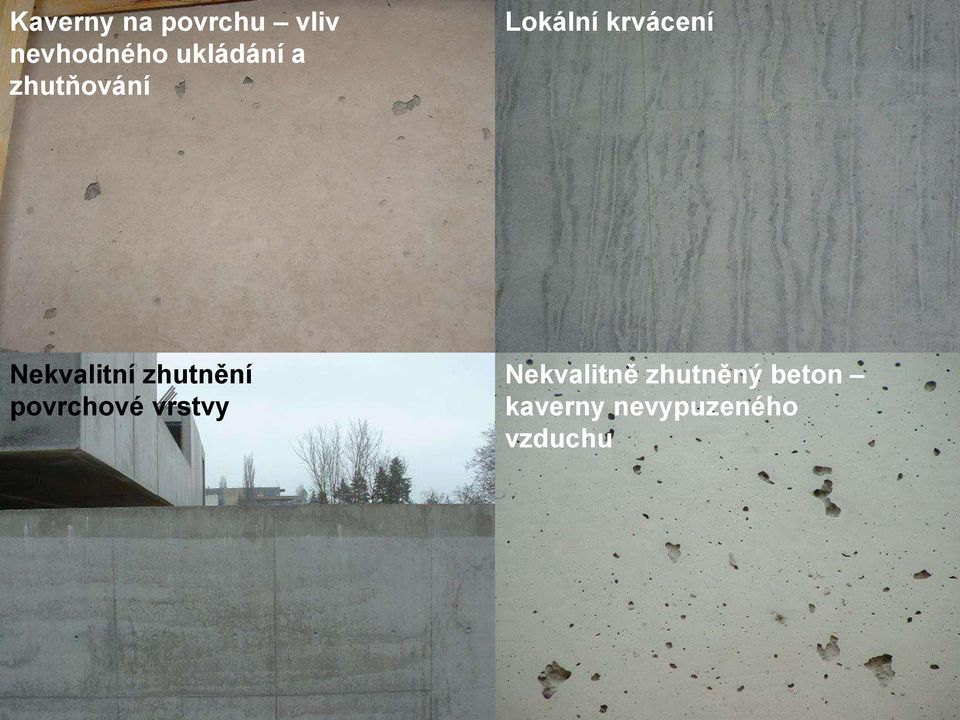

11 Kaverny na povrchu vliv nevhodného ukládání a zhutňování Lokální krvácení Nekvalitní zhutnění povrchové vrstvy Nekvalitně zhutněný beton kaverny nevypuzeného vzduchu

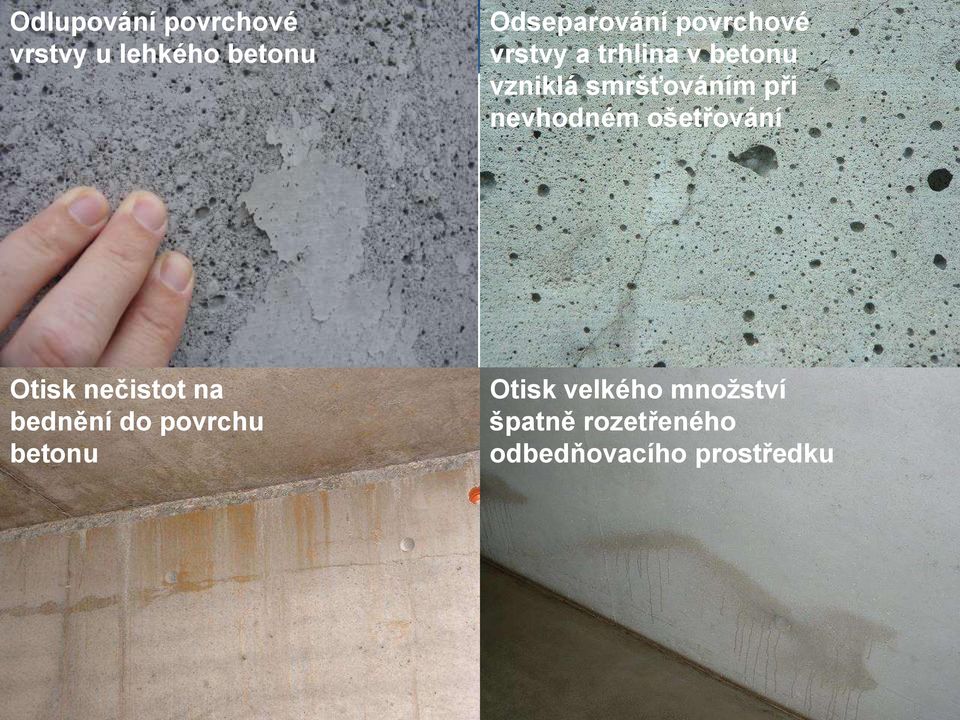

12 Odlupování povrchové vrstvy u lehkého betonu Odseparování povrchové vrstvy a trhlina v betonu vzniklá smršťováním při nevhodném ošetřování Otisk nečistot na bednění do povrchu betonu Otisk velkého množství špatně rozetřeného odbedňovacího prostředku

13 Vliv nečistoty bednění a krvácení betonu Vliv odbedňovacího přípravku nerovnoměrně naneseného na bednění Nečistoty na bednění Vznik vápenatých výkvětů

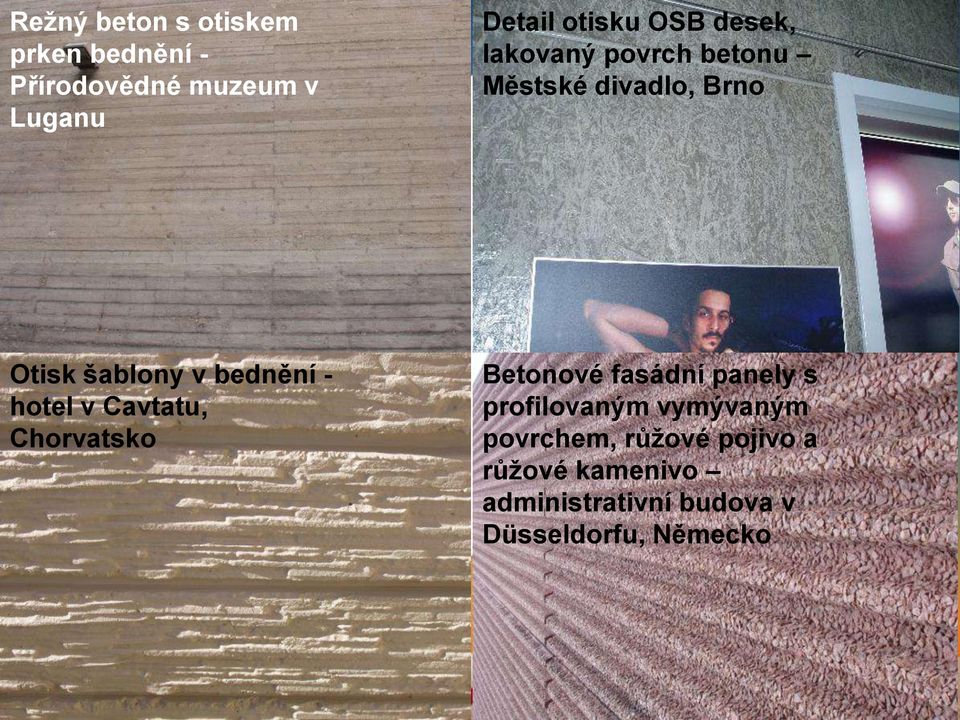

14 Režný beton s otiskem prken bednění - Přírodovědné muzeum v Luganu Detail otisku OSB desek, lakovaný povrch betonu Městské divadlo, Brno Otisk šablony v bednění - hotel v Cavtatu, Chorvatsko Betonové fasádní panely s profilovaným vymývaným povrchem, růžové pojivo a růžové kamenivo administrativní budova v Düsseldorfu, Německo

15 Dodatečně vymývaný povrch s využitím zpomalovače tvrdnutí, šedý cement a různobarevné kamenivo Městská hala v Lannachu, Rakousko Broušený beton, povrch napuštěn včelím voskem a vyleštěn, tmavošedý cement a šedočerné kamenivo (bazalt) z Rýna Muzeum umění ve Vaduzu, Lichtenštejnsko Broušený a následně leštěný povrch betonových obkladů sloupu Lugano, Švýcarsko Otisk matrice s reliéfem dřeva, barvený beton, následně opatřený transparentním lakem

16 Beton s barevnou skleněnou drtí Pemrlovaný beton Beton s opískovaným povrchem sloupy v interiéru Muzea moderního umění v Budapešti, Maďarsko Stříkaný beton, nastříkáno na povrch betonu monolitické konstrukce ihned po jejím odbednění Vila Garbald v Castasegně, Švýcarsko

17

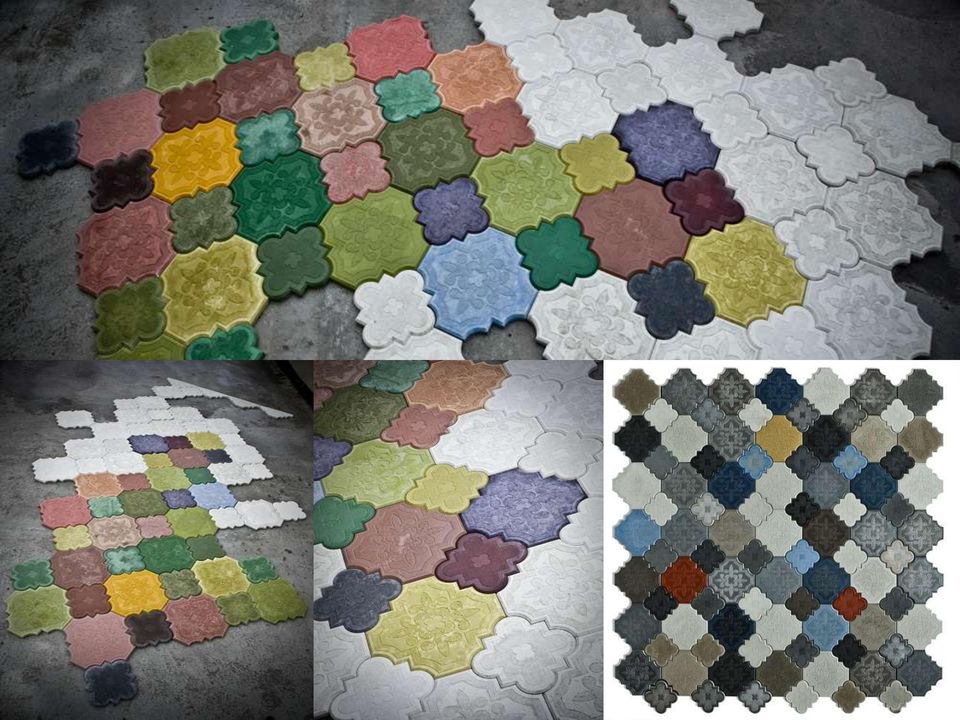

18

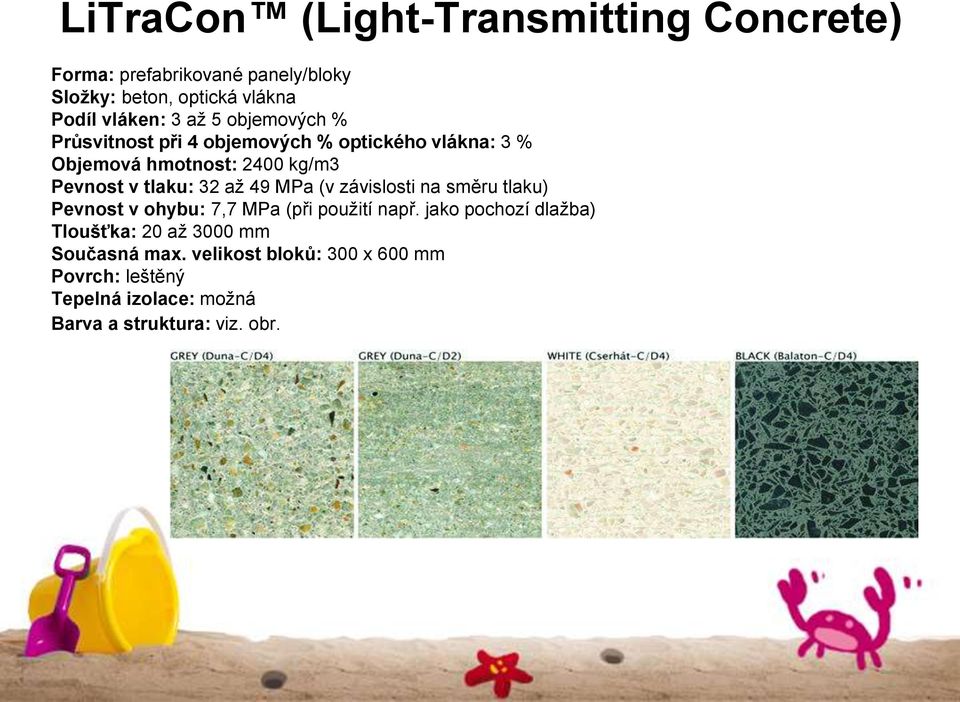

19 LiTraCon (Light-Transmitting Concrete) Forma: prefabrikované panely/bloky Složky: beton, optická vlákna Podíl vláken: 3 až 5 objemových % Průsvitnost při 4 objemových % optického vlákna: 3 % Objemová hmotnost: 2400 kg/m3 Pevnost v tlaku: 32 až 49 MPa (v závislosti na směru tlaku) Pevnost v ohybu: 7,7 MPa (při použití např. jako pochozí dlažba) Tloušťka: 20 až 3000 mm Současná max. velikost bloků: 300 x 600 mm Povrch: leštěný Tepelná izolace: možná Barva a struktura: viz. obr.

20

21

22

23

24

25 Grafický beton Grafický beton patří mezi nové možnosti úpravy povrchu betonových fasád, nabízející nový vzhled a široké možnosti užití betonu na fasádách. Architekt a projektant může vzhled povrchu fasády ovlivnit různými způsoby: výběrem nebo návrhem určitého vzoru, který bude realizován na povrchu betonu velikostí vzoru barvou fasády hloubkou, do které bude cement od povrchu betonu zpožďovačem ovlivněn.

26

27

28

29

30

31

32 Grafický beton (MIKAEL GÖRANSSON, )

33

34 Chrám světla, Tadao Ando, 1989, Osaka, Japan.

35

36

37

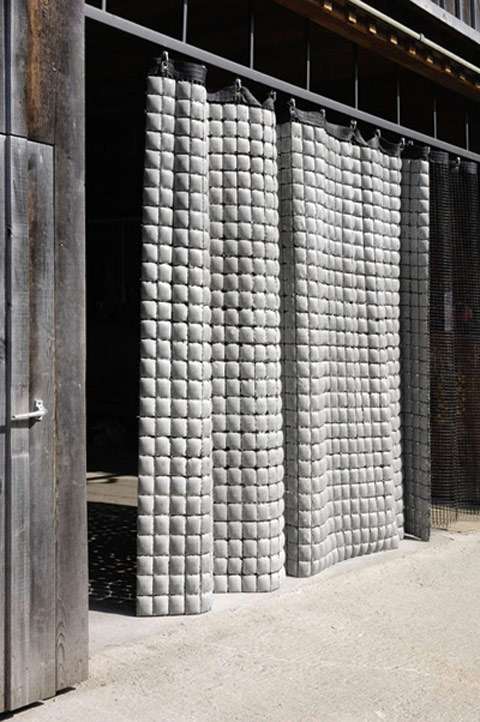

38

39 Concrete rings, 22 Design from Taiwan

40 Betonové lampy ( Benjamin Hubert )

41 Betonové lampy (Paolo Lucidi, Luca Pevere )

42 Betonové šperky
