P evodník teploty Rosemount 248 a sestava pro monitorovací m ení teploty

Transkript

1 Katalogový list Rosemount 248 P evodník teploty Rosemount 248 a sestava pro monitorovací m ení teploty Snadné objednávání p evodník do hlavice a sestavu sníma e teploty s jímkou je možno objednat pod jedním typovým íslem Sestava je bezprost edn po dodání p ipravena pro instalaci do procesu Nejlepší parametry ve t íd p ístroj pro monitorovací m ení teploty Velikost p evodníku do hlavice podle pr myslového standardu DIN B umož uje montáž do každé p ipojovací hlavice Nové kompaktní provedení p evodníku pro montáž na DIN lištu Spl uje požadavky doporu ení NAMUR NE 21 pro EMC zaru ující spolehlivost m ení Analogový výstup 4 20 ma, digitální komunikace ešena prost ednictvím otev eného protokolu HART Pro nastavování je k dispozici konfigura ní program 248C komunikující p es HART protokol a ur ený pro instalaci na PC Obsah Specifikace p evodníku Specifikace sníma Certifikace výrobku Rozm rové výkresy Informace pro objednání ady 248 P evodník Rosemount 248H s nebo bez sníma e v provedení s DIN m icí vložkou a s válcovými jímkami (v metrických jednotkách ) P evodník Rosemount 248H s nebo bez sníma e v provedení s DIN m icí vložkou nebo s ½ pružinovou šroubovací vložkou a s kuželovými jímkami (v metrických jednotkách) P evodník Rosemount 248H s nebo bez sníma e v provedení s ½ pružinovou šroubovací vložkou a s kuželovými jímkami (v palcových jednotkách) P evodník Rosemount 248R pro montáž na DIN lištu Objednací specifikace konfigura ního nástroje 248C P íslušenství k p evodníku teploty Rosemount Konfigura ní list

2 Rosemount 248 Katalogový list PROVOZNÍ PARAMETRY Vstupy Vstupy jsou uživatelsky volitelné. Jmenovitá hodnota stejnosm rného nap tí na svorkách p evodníku m že být až 42,4 V. P ehled volitelných vstup, viz Typy vstup, p esnost a vliv okolní teploty pro p evodník typové ady 248 na stran 4, ukazuje p esnost p evodníku 248 pro jednotlivé typy vstup a vliv zm ny okolní teploty na p esnost. Výstup Dvouvodi ový analogový výstup 4 20 ma, lineární s teplotou nebo vstupní veli inou. Pro HART komunikátor nebo rozhraní ídicího systému je k dispozici digitální výstupní signál, superponovaný na výstupní analogový signál 4 20 ma. Galvanické odd lení Galvanické odd lení vstup/výstup je testováno až pro maximální efektivní hodnotu st ídavého nap tí 500 V (stejnosm rného 707 V) p i frekvenci 50/60 Hz. Napájecí nap tí Pro napájení je požadován externí napájecí zdroj. P evodník pracuje p i svorkovém stejnosm rném nap tí 12,0 V až 42,4 V, p i hodnotách zát že 250 až P i zát ži 250 je vyžadováno minimální stejnosm rné napájecí nap tí zdroje 17,75 V. Jmenovitá hodnota stejnosm rného nap tí na svorkách p evodníku m že být až 42,4 V. HART komunikátor požaduje pro správnou funkci hodnotu zat žovacího odporu smy ky 250 až S p evodníkem nekomunikujte, pokud je stejnosm rné nap tí na svorkách p evodníku menší než 12 V. Zát ž ( ) Meze vlhkosti Maximální zát ž = 40,8 (Napájecí nap tí 12,0) Stejnosm rná proudová smy ka 4 20 ma Nekondenzující relativní vlhkost, rozsah 0 % až 99 %. Shoda s doporu eními NAMUR ada p evodník 248 spl uje následující doporu ení NAMUR: NE 21 Elektromagnetická kompatibilita (EMC) pro pr myslové provozní a laboratorní ídicí p ístroje NE 43 Norma pro úrovn signálu v p ípad poruchy digitálních p evodník NE 89 Norma pro p evodníky teploty s digitálním zpracováním signálu Ochrana proti p ep tí Provozní oblast , ,4 Napájecí stejnosm rné nap tí (V) Ochrana proti p ep tí typové ady Rosemount 470 pomáhá p edcházet poškození p evodníku, zp sobené p echodovými proudy, indukovanými v kabeláži smy ky blesky, sva ováním, silnoproudým za ízením nebo spínacími za ízeními. Více informací najdete v katalogovém listu typové ady 470 (dok ). Specifikace p evodníku Teplotní limity Teplotní limity Rozsah Provozní limity -40 C až +85 C (1) Skladovací limity -50 C až +120 C (1) Pro provedení LT je rozsah teplot -51 C až +85 C. Doba náb hu Parametry p evodníku odpovídají specifikaci za mén než 5 sekund po zapnutí napájení, pokud je nastavena hodnota tlumení 0 sekund. Doba aktualizace m ení Menší než 0,5 sekundy. Tlumení Maximální hodnota konstanty asového tlumení je 32 sekund. Standardní nastavení hodnoty konstanty je 5 sekund. Uživatelské úrovn alarmu a saturace U p evodníku s volbou C1 lze p i výrob nastavit uživatelské hodnoty úrovní alarmu a saturace podle požadavk zákazníka (definovaných v mezích p ípustných hodnot). Tyto hodnoty lze nastavit i v provozu pomocí HART komunikátoru. Doporu ené minimální rozp tí m ení Doporu ená minimální hodnota pro rozp tí m ení je 10 K. Softwarové nastavení alarmu poruchy P esné hodnoty, na které bude nastaven výstup p evodníku vp ípad poruchy závisí na tom, jestli je nastaven alarm poruchy na standardní hodnoty nebo na hodnoty odpovídající NAMUR (doporu ení NAMUR, NE 43). Standardní hodnoty nastavení a hodnoty odpovídající NE 43 jsou uvedeny v následující tabulce: Tabulka 1. Provozní parametry výstupu Výstup Standardní (1) (1) Hodnoty jsou uvedeny v miliampérech (ma) Ur ité poruchy hardwaru, takové jako jsou selhání mikroprocesoru, budou vždy nastavovat výstup na hodnotu v tší než 23 ma. KONSTRUK NÍ PARAMETRY P ipojení HART komunikátoru Svorky pro komunikaci: Šroubovací svorky jsou pevn upevn ny do bloku svorkovnice. Konstruk ní materiály Pouzdro elektroniky Noryl sklolaminát Podle NAMUR NE 43 (1) Lineární výstup: 3,9 I 20,5 3,8 I 20,5 Horní alarm: 21 I I 23 (standardní nastavení) (standardní nastavení) Dolní alarm: I 3,75 I 3,6 Univerzální (objednací kód U a H) a Rosemount (objednací kód A a G) p ipojovací hlavice Sk í : Hliníková slitina s nízkým obsahem m di (objednací kód U a A), nerezová ocel (objednací kód G a H) Nát r: Polyuretan O-kroužek víka sk ín : Buna-N P ipojovací hlavice typu BUZ (objednací kód B) Sk í : Hliník Nát r: Hliníkový lak O-kroužek víka sk ín : Pryž 2

3 Katalogový list Rosemount 248 Montáž Typ 248R je ur en pro p ímou montáž na panel nebo na DIN lištu. Typ 248H se instaluje p ímo do p ipojovací hlavice sníma e nebo do univerzální hlavice, která je bu p ímo na sníma i nebo je montována odd len. P evodník ady 248H lze také montovat p ímo na DIN lištu pomocí speciálního montážního držáku (viz Tabulka 18). Hmotnost p evodníku Kód Popis dílu Hmotnost 248H P evodník pro montáž do hlavice 42 g 248R P evodník pro montáž na lištu 250 g U Univerzální p ipojovací hlavice 520 g B P ipojovací hlavice typu BUZ 240 g C P ipojovací hlavice z polypropylénu 90 g A P ipojovací hlavice Rosemount 524 g S Nerezová lešt ná p ipojovací hlavice 537 g G Nerezová p ipojovací hlavice Rosemount 1700 g H Nerezová univerzální p ipojovací hlavice 1700 g Stupe krytí Univerzální (objednací kód U) a Rosemount (objednací kód A) p ipojovací hlavice mají krytí NEMA 4X, IP 66 a IP 68. Univerzální hlavice s ½ NPT závity má stupe krytí CSA 4X. Hlavice typu BUZ (objednací kód B) má krytí NEMA 4 a krytí IP 65. Stabilita Pro odporové idlo a termoelektrický lánek má p evodník stabilitu ±0,1 % z m ené hodnoty nebo 0,1 C (v tší z obou hodnot), po dobu 12 m síc. Automatická kalibrace Analogov -digitální m icí obvod provádí automatickou kalibraci p i každé aktualizaci teploty srovnáním dynamického m ení amimo ádn stabilních a p esných vnit ních referen ních prvk. P ipojení idel Zapojení idel na svorkovnici p evodníku ady vodi ové odporové idlo a 3vodi ové odporové idlo a * 4vodi ové odporové idlo a + - Termoelektrický lánek a milivoltový vstup * Rosemount dodává všechna jednoduchá odporová idla ve 4vodi ovém zapojení idla. Tato odporová idla lze použít i ve 3vodi ové instalaci, nepot ebné vodi e nep ipojujte a zaizolujte jejich konce izola ní páskou B01C TECHNICKÉ PARAMETRY Elektromagnetická kompatibilita (EMC) podle doporu ení NAMUR NE 21 P evodník ady 248 spl uje požadavky, které jsou stanoveny expertním doporu ením NAMUR NE 21. Odolnost proti Parametr Vliv Elektrostatickému 6 kv p i kontaktním svodu Žádný výboji ESD 8 kv p i svodu vzduchem Vyza ování 80 MHz až 1000 MHz p i 10V/m AM Žádný Skupin impulz 1 kv pro I/O Žádný Rázovému impulzu CE shoda P evodník 248 spl uje veškeré požadavky kladené normou IEC 61326: Dodatek 1, Vliv zm ny napájecího nap tí Mén než ±0,005 % z rozp tí na jeden volt. Vliv vibrací 0,5 kv p i vazb mezi fázové vodi e 1 kv p i vazb mezi fázový vodi a zem Typová ada Rosemount 248 je testována podle následující specifikace bez vlivu na vlastnosti: Žádný Ší ení po vedení 150 khz až 80 MHz p i 10 V Žádný Frekvence Vibrace 10 Hz až 60 Hz 0,21 mm mezivrcholového kmitu 60 Hz až Hz 3 g špi kového zrychlení 3 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

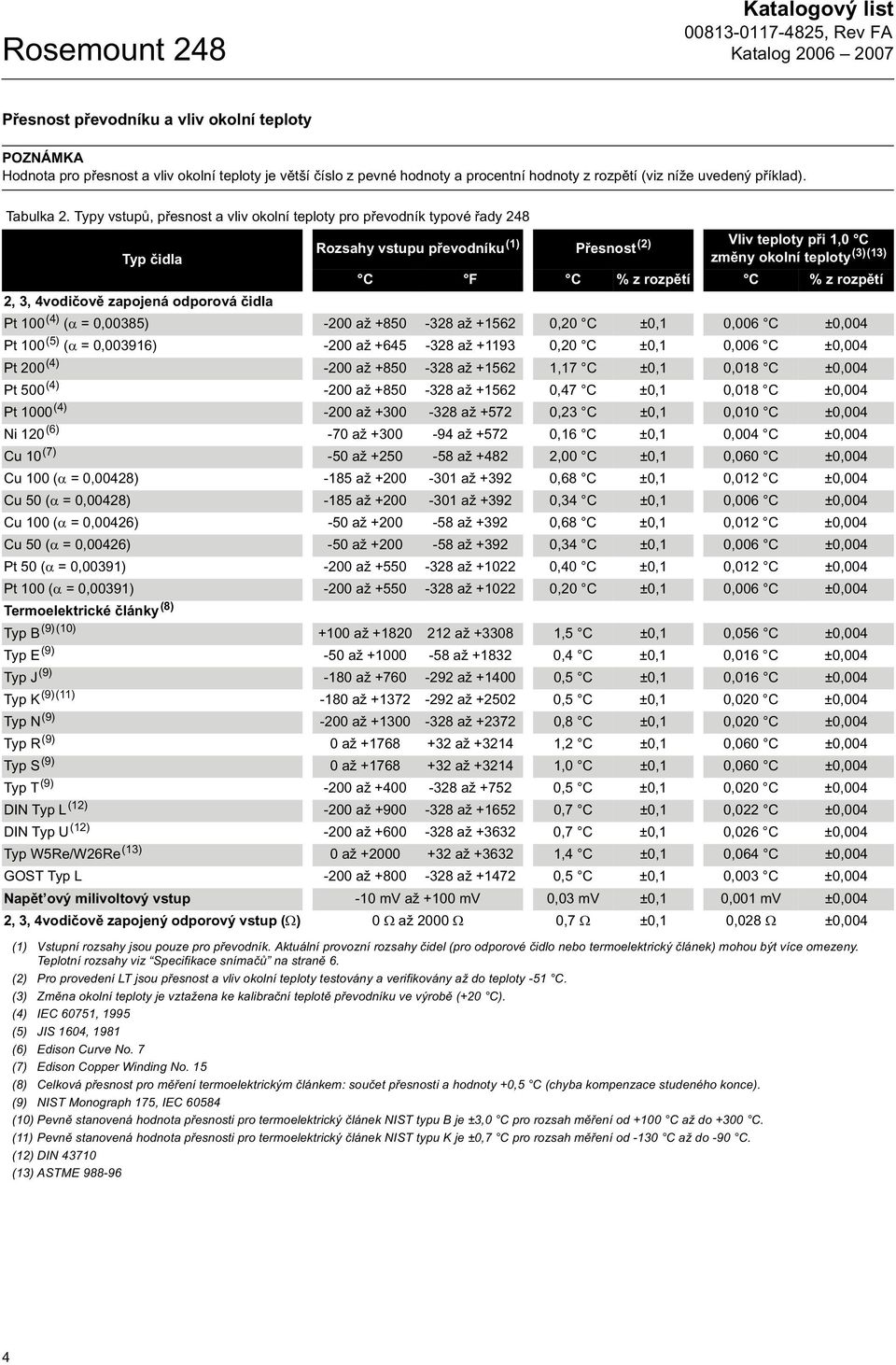

4 Rosemount 248 Katalogový list P esnost p evodníku a vliv okolní teploty POZNÁMKA Hodnota pro p esnost a vliv okolní teploty je v tší íslo z pevné hodnoty a procentní hodnoty z rozp tí (viz níže uvedený p íklad). Tabulka 2. Typy vstup, p esnost a vliv okolní teploty pro p evodník typové ady 248 Typ idla 2, 3, 4vodi ov zapojená odporová idla Pt 100 (4) ( = 0,00385) Pt 100 (5) ( = 0,003916) Rozsahy vstupu p evodníku (1) P esnost (2) Vliv teploty p i 1,0 C zm ny okolní teploty (3)(13) C F C % z rozp tí C % z rozp tí -200 až až ,20 C ±0,1 0,006 C ±0, až až ,20 C ±0,1 0,006 C ±0,004 Pt 200 (4) -200 až až ,17 C ±0,1 0,018 C ±0,004 Pt 500 (4) -200 až až ,47 C ±0,1 0,018 C ±0,004 Pt 1000 (4) -200 až až ,23 C ±0,1 0,010 C ±0,004 Ni 120 (6) -70 až až ,16 C ±0,1 0,004 C ±0,004 Cu 10 (7) -50 až až ,00 C ±0,1 0,060 C ±0,004 Cu 100 ( = 0,00428) -185 až až ,68 C ±0,1 0,012 C ±0,004 Cu 50 ( = 0,00428) -185 až až ,34 C ±0,1 0,006 C ±0,004 Cu 100 ( = 0,00426) -50 až až ,68 C ±0,1 0,012 C ±0,004 Cu 50 ( = 0,00426) -50 až až ,34 C ±0,1 0,006 C ±0,004 Pt 50 ( = 0,00391) -200 až až ,40 C ±0,1 0,012 C ±0,004 Pt 100 ( = 0,00391) -200 až až ,20 C ±0,1 0,006 C ±0,004 Termoelektrické lánky (8) Typ B (9)(10) +100 až až ,5 C ±0,1 0,056 C ±0,004 Typ E (9) -50 až až ,4 C ±0,1 0,016 C ±0,004 Typ J (9) -180 až až ,5 C ±0,1 0,016 C ±0,004 Typ K (9)(11) -180 až až ,5 C ±0,1 0,020 C ±0,004 Typ N (9) -200 až až ,8 C ±0,1 0,020 C ±0,004 Typ R (9) 0 až až ,2 C ±0,1 0,060 C ±0,004 Typ S (9) 0 až až ,0 C ±0,1 0,060 C ±0,004 Typ T (9) -200 až až ,5 C ±0,1 0,020 C ±0,004 DIN Typ L (12) -200 až až ,7 C ±0,1 0,022 C ±0,004 DIN Typ U (12) -200 až až ,7 C ±0,1 0,026 C ±0,004 Typ W5Re/W26Re (13) 0 až až ,4 C ±0,1 0,064 C ±0,004 GOST Typ L -200 až až ,5 C ±0,1 0,003 C ±0,004 Nap t ový milivoltový vstup -10 mv až +100 mv 0,03 mv ±0,1 0,001 mv ±0,004 2, 3, 4vodi ov zapojený odporový vstup ( ) 0 až ,7 ±0,1 0,028 ±0,004 (1) Vstupní rozsahy jsou pouze pro p evodník. Aktuální provozní rozsahy idel (pro odporové idlo nebo termoelektrický lánek) mohou být více omezeny. Teplotní rozsahy viz Specifikace sníma na stran 6. (2) Pro provedení LT jsou p esnost a vliv okolní teploty testovány a verifikovány až do teploty -51 C. (3) Zm na okolní teploty je vztažena ke kalibra ní teplot p evodníku ve výrob (+20 C). (4) IEC 60751, 1995 (5) JIS 1604, 1981 (6) Edison Curve No. 7 (7) Edison Copper Winding No. 15 (8) Celková p esnost pro m ení termoelektrickým lánkem: sou et p esnosti a hodnoty +0,5 C (chyba kompenzace studeného konce). (9) NIST Monograph 175, IEC (10) Pevn stanovená hodnota p esnosti pro termoelektrický lánek NIST typu B je ±3,0 C pro rozsah m ení od +100 C až do +300 C. (11) Pevn stanovená hodnota p esnosti pro termoelektrický lánek NIST typu K je ±0,7 C pro rozsah m ení od -130 C až do -90 C. (12) DIN (13) ASTME

5 Katalogový list Rosemount 248 P íklad stanovení p esnosti p evodníku Pokud je použito vstupní teplotní idlo Pt 100 ( = 0,00385) s rozsahem m ení 0 C až 100 C, použijte v tší ze dvou vypo ítaných hodnot. V tomto p ípad je p esnost rovna hodnot ±0,2 C. P íklad stanovení vlivu teploty na p evodník P evodníky mohou být instalovány v prost edí s okolní teplotou v rozsahu od -40 C až do +85 C. Charakteristika každého p evodníku je výrobn nastavena tak, aby p i tomto rozsahu okolní teploty p evodník dosahoval dokonalé p esnosti. P i použití vstupního teplotního idla Pt 100 ( = 0,00385), rozsahu m ení 0 C až 100 C a okolní teplot +30 C, bude platit následující: Vliv teploty: 0,006 C (30 C 20 C) = 0,06 C Celková chyba p evodníku Nejhorší možná chyba: P esnost p evodníku + Vliv teploty = 0,2 C + 0,06 C = 0,26 C Celková pravd podobná odchylka: 0, ,06 2 = 0,21 C 5

6 Rosemount 248 Katalogový list M ICÍ VLOŽKY TERMOELEKTRICKÝCH SNÍMA IEC Použitelné pro sníma e uvedené v Tabulce 13 na stran 12 a v Tabulce 14 na stran 14 Konstruk ní provedení M icí vložky pro termoelektrické sníma e teploty Rosemount v provedení s DIN m icí vložkou a s ½ NPT pružinovou šroubovací vložkou jsou vyráb ny z t íd ných plášt ových termoelektrických lánk, aby splnily toleran ní t ídu 1 podle normy IEC M icí spoj termoelektrického lánku je sva en laserem a tím je vytvo en istý spoj zajišt ující integritu obvodu a nejvyšší p esnost. P ívodní vodi e Vnit ní plný drát o pr ezu 1,0 mm 2 (max.), plný drát opr ezu 0,75 mm 2 (min.). Externí prodlužovací vedení, typu J a K lanko minimáln 0,8 mm, materiál izolace Teflon (PTFE). Barevné zna ení vodi je podle IEC Izola ní odpor plášt ových termoelektrických lánk Minimální izola ní odpor p i pokojové teplot je 1000 M p i stejnosm rném nap tí 500 V. Tabulka 3. Charakteristiky plášt ových termoelektrických lánk pro DIN m icí vložky a ½ NPT pružinové šroubovací vložky Charakteristika Typ J Typ K Slitina (Barevné zna ení vodi ) Fe (+ erný), CuNi ( Bílý) M ICÍ VLOŽKY TERMOELEKTRICKÝCH SNÍMA ASTM E230 Použitelné pro sníma e uvedené v Tabulce 15 na stran 16 Konstruk ní provedení M icí vložky pro termoelektrické sníma e teploty Rosemount v provedení s ½ NPT pružinovou šroubovací vložkou jsou vyráb ny z plášt ových termoelektrických lánk typy J a K dle ISA, se speciálními mezemi pro p esnost chyby. M icí spoj termoelektrického lánku je sva en tavením a tím je vytvo en istý spoj zajišt ující integritu obvodu a nejvyšší p esnost. P ívodní vodi e Termoelektrický lánek, vnit ní plný drát o pr ezu 1,0 mm 2 (max.), plný drát o pr ezu 0,75 mm 2 (min.). Externí p ívodní vodi drát opr ezu 0,5 mm 2, materiál izolace Teflon (PTFE). Barevné zna ení vodi je podle ASTM E230. Specifikace sníma NiCr (+ Zelený), NiAl ( Bílý) Rozsah teplot -40 C až +750 C -40 C až C Tolerance, dle DIN EN ±1,5 C nebo ±0,4 % z m ené teploty, v tší z obou hodnot Materiál plášt (AISI 321) Inconel 600 Izola ní odpor plášt ových termoelektrických lánk Minimální izola ní odpor p i pokojové teplot je 100 M p i stejnosm rném nap tí 100 V. Tabulka 4. Charakteristiky plášt ových termoelektrických lánk pro ½ NPT pružinové šroubovací vložky Charakteristika Typ J Typ K Slitina (Barevné zna ení vodi ) ODPOROVÁ IDLA M icí odpor Odporové idlo Pt 100 p i 0 C, = 0,00385 C -1. P esnost Spl uje povolené tolerance podle toleran ní t ídy B dle IEC (poznámka: identické normy SN IEC 751, EN 60751) Rozsah teplot -50 C až +450 C Samozah ívání m icího odporu Pokud je m eno metodou definovanou v DIN EN 60751, pak samozah ívací ú inek m icího odporu je 0,15 K/mW nebo je zapot ebí minimální výkonová ztráta 16 mw pro zp sobení chyby m ení teploty o 1 C v proudící vod o rychlosti 0,91 m/s. as teplotní odezvy polo as a asová konstanta Pokud je testováno podle IEC v proudící vod o rychlosti 0,91 m/s, pak polo as sníma e je maximáln 9 sekund, tzn. že výstupní signál dosáhne 50 % skokové zm ny teploty m ené látky nebo asová konstanta je maximáln 12 sekund, tzn, že je dosažena hodnota 63,2 % skokové zm ny teploty. Chyba pono ení Pokud je testováno podle IEC 60751, je minimální použitelná hloubka pono ení sníma e 60 mm. Izola ní odpor Minimální izola ní odpor p i pokojové teplot je 500 M p i stejnosm rném nap tí 500 V. Materiál plášt stonkové trubky m icí vložky Stonek sníma e je ešen plášt ovým vedením s plášt m z nerezové oceli 321; vnit ní vedení je uloženo v minerální izolaci. P ívodní vodi e Železo/Konstantan (Bílo/ ervený) Chromel/Alumel (Žluto/ ervený) Rozsah teplot 0 C až +760 C 0 C až C Tolerance ±1,1 C nebo ±0,4 % z m ené teploty, v tší z obou hodnot Materiál plášt Nerezová ocel 304 Inconel Izolovány materiálem Teflon (PTFE), m d né lanko s povrchovou úpravou o pr ezu 0,34 mm 2. 6

7 Katalogový list Rosemount 248 Volba teplom rové jímky a nástavku Podle specifikace provozních parametr má p evodník zajistit ádnou funk nost p i okolní teplot od -40 C až do +85 C. Pokud ponecháme stranou zm ny okolní teploty, pak u p ímé montáže hlavice p evodníku na sníma je procesní teplo p enášeno z teplom rové jímky na hlavici p evodníku. Pokud se o ekávaná procesní teplota blíží krajním mezním hodnotám teplotní specifikace p evodníku nebo je p ekra uje, zvažte použití p ídavné izolace teplom rové jímky, prodloužení délky nástavku nebo odd lenou montáž sníma e ap evodníku, aby byl p evodník dostate né izolován od teplotního p sobení procesu. Následující Obrázek 1 ukazuje vztah mezi p ír stkem teploty p ipojovací hlavice p evodníku a délkou nástavku (vzdáleností p evodníku od procesu). Použijte tento obrázek a dále uvedený p íklad jako návod pro stanovení odpovídající délky prodloužení teplom rové jímky. Obrázek 1. Vztah mezi p ír stkem teploty p ipojovací hlavice p evodníku a délkou neizolovaného nástavku p i r zných procesních teplotách Zvýšení teploty hlavice nad okolní teplotu ( C) C 540 C 250 C Teplota procesu TEPLOM ROVÉ JÍMKY Materiály Kuželové teplom rové jímky: Nerezová ocel 316L (1.4404) Válcové teplom rové jímky: Nerezová ocel 316Ti (1.4571) Provedení stonku Kuželové teplom rové jímky: Kónický tvar Válcové teplom rové jímky: Redukovaný konec Konstruk ní provedení Teplom rové jímky jsou vyráb ny bu z plného ty ového materiálu (kuželové jímky) nebo redukováním trubek (válcové jímky). Montážní p íruby u jímek s p írubou jsou t sn ny svarem k t lesu jímky, krom p írub pro Class 900 a vyšší, které jsou zcela zava eny. Jakost opracovaného povrchu stonku je 0,8 m. Jako volitelné je možno objednat inspek ní certifikát materiálu jímky (kód Q8) a vn jší tlakovou zkoušku (kód R01). Teplom rové jímky sp írubou odpovídají specifikacím podle norem ASME B 16.5 (ANSI), DIN 2519, 2527, 2633, 2635 a DIN 2526 Typ C. Ostatní materiály pro teplom rové jímky a jiná provedení jímek jsou uvedeny v 1., 2. a 3. dílu katalogových list sníma teploty ap íslušenství (Temperature Sensors and Accessories, Product Data Sheet x ), pro metrické provedení pak také v katalogovém listu Sníma e teploty a p íslušenství (Metrické provedení), katalogový list íslo Délka neizolovaného nástavku (mm) P íklad Horní teplotní limit pro p evodník je +85 C. Pokud je okolní teplota maximáln +40 C a m ená procesní teplota je +540 C, pak maximální p ípustný p ír stek teploty sk ín lze spo ítat ode tením maximální okolní teploty od maximální okolní teploty p evodníku, která je dána v jeho specifikaci. To v našem p ípad znamená 45 C (rozdíl hodnot 85 C a 40 C). Jak je ukázáno na obrázku, p i neizolovaném nástavku o délce 90 mm a p i procesní teplot 540 C dojde ke zvýšení teploty hlavice p evodníku o 22 C. Proto je doporu ováno použití neizolovaného nástavku o délce 100 mm, který navíc zajistí bezpe nostní pásmo o rozsahu zhruba 25 C. Je ale vhodn jší v tší prodloužení vzdálenosti od procesu, nap. nástavkem o délce 150 mm, protože se redukuje vliv teploty na innost p evodníku, a koliv v tomto p ípad m že sestava sníma e s p evodníkem vyžadovat navíc podp rnou konzolu. 7 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

8 Rosemount 248 Katalogový list Certifikace výrobku SCHVÁLENÉ VÝROBNÍ PROVOZY Rosemount Inc. Chanhassen, Minnesota, USA Rosemount Temperature GmbH SRN Emerson Process Management Asia Pacific Singapur E5 FM certifikace pro pevný záv r Pevný záv r pro Class I, Division 1, Group B, C a D. Odolnost proti vznícení prachu pro Class II/III, Division 1, Group E, F, G pokud je za ízení p ipojeno podle výkresu Rosemount INFORMACE K EVROPSKÝM SM RNICÍM Prohlášení o shod se všemi použitelnými evropskými sm rnicemi v rámci EU pro tento produkt je možno nalézt na internetových stránkách Rosemount na adrese V p ípad požadavku na kopii dokument se obrat te na naše místní obchodní zastoupení. Na ízení ATEX (94/9/EC) Spole nost Rosemount Inc. vyhovuje požadavk m direktiv ATEX. Elektromagnetická kompatibilita (EMC) (89/336/EEC) Všechna provedení vyhovují požadavk m následujících norem pro pr myslové použití: EN :1992; EN :1995; EN :1997 (Identické normy SN EN , SN EN , obdobná norma SN EN ). Ozna ení CE P evodník ady 248 spl uje veškeré požadavky na elektromagnetickou kompatibilitu, kladené normou IEC 61326: Dodatek 1, 1998 ( SN EN 61326). CERTIFIKACE DO PROST EDÍ S NEBEZPE ÍM VÝBUCHU (1) Certifikáty pro Severní Ameriku Certifikáty Factory Mutual (FM) I5 FM certifikace pro jiskrovou bezpe nost a zajišt né provedení Jiskrová bezpe nost pro Class I/II/III, Division 1, Group A, B, C, D, E, F a G. Zajišt né provední provozního obvodu pro Class I, Division 2, Group A, B, C a D. Jiskrová bezpe nost a zajišt né provedení, pokud je za ízení p ipojeno podle výkresu Rosemount Teplotní t ídy: T5 (T okolí = -50 C až +75 C) T6 (T okolí = -50 C až +40 C) Tabulka 5. Parametry vstupní jednotky Napájení/smy ka U i ss = 30 V I i = 130 ma P i = 1,0 W C i = 3,6 nf L i = 13,8 H idlo U o ss = 45 V I o = 26 ma P o = 290 mw C i = 0,4 nf L i = 49,2 mh Teplotní t ída: T5 (T okolí = -40 C až +85 C) Kombinované certifikáty K5 Kombinace certifikát I5 a E5 Certifikáty Canadian Standards Association (CSA) I6 CSA certifikace pro jiskrovou bezpe nost a Class I, Division 2 Jiskrová bezpe nost pro Class I, Division 1, Group A, B, C a D, pokud je za ízení instalováno podle výkresu Rosemount K6 Teplotní t ídy: T5 (T okolí = -50 C až +60 C) T6 (T okolí = -50 C až +40 C) Vhodné pro použití v Class I, Division 2, Group A, B, C a D. CSA certifikace pro jiskrovou bezpe nost, pevný záv r a Class I, Division 2 Kombinace I6 a pevného záv ru pro Class I, Division 1, Group B, C a D; Class II, Division 1, Group E, F, G; Class III, Division 1 umíst ní v prost edí s nebezpe ím výbuchu, pokud je za ízení instalováno podle výkresu Rosemount Vhodné pro použití v Class I, Division 2, Groups A, B, C a D. Limity okolní teploty: T okolí = -50 C až +85 C Certifikáty pro Evropu Certifikáty ATEX I1 ATEX certifikace pro jiskrovou bezpe nost Certifikát íslo: Baseefa03ATEX0030X Ozna ení ATEX: II 1G 1180 EEx ia IIC Teplotní t ídy: T5 (T okolí = -60 C až +80 C) T6 (T okolí = -60 C až +60 C) Tabulka 6. Parametry vstupní jednotky Napájení/smy ka idlo U i ss = 30 V U o ss = 45 V I i = 130 ma I o = 26 ma P i = 1,0 W P o = 290 mw C i = 3,6 nf C i = 2,1 nf L i = 0 L i = 0 Speciální podmínky pro bezpe né použití (X): P evodník musí být instalován v takové ochranné sk íni (pouzdru), která zajišt uje krytí alespo IP 20. Nekovová pouzdra musí mít povrchový odpor menší než 1 G. Lehké slitiny a zirkoniová pouzdra musí být p i montáži chrán na proti náraz m a t ení. (1) Dostupnost certifikát konzultujte s výrobcem. 8 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

9 Katalogový list Rosemount 248 E1 N1 ATEX certifikace pro pevný záv r Certifikát íslo: KEMA99ATEX8715 Ozna ení ATEX: II 2G 1180 EEx d IIC Tabulka 7. Vstupní parametry Vstupní parametry U max ss = 42,4 V I max = 24 ma Teplotní t ída: T6 (T okolí = -40 C až +65 C) ATEX certifikace pro ochranu typu n Certifikát íslo: BAS00ATEX3145 Ozna ení ATEX: II 3G EEx nl IIC Tabulka 8. Vstupní parametry Vstupní parametry U max ss = 45 V Teplotní t ída: T5 (T okolí = -40 C až +70 C) NC ATEX certifikace pro ochranu typu n pro komponenty Certifikát íslo: Baseefa03ATEX0032U Ozna ení ATEX: II 3G EEx na IIC Tabulka 9. Vstupní parametry Vstupní parametry U i = 42,4 V C i = 3,6 nf L i = 0 Teplotní t ídy: T5 (T okolí = -60 C až +80 C) T6 (T okolí = -60 C až +60 C) ND ATEX certifikace pro odolnost proti vznícení prachu Certifikát íslo: KEMA99ATEX8715 Ozna ení ATEX: II 1D 1180 T95 C (T okolí = -40 C až +85 C) IP 66 Tabulka 10. Vstupní parametry Vstupní parametry U max ss = 42,4 V I max = 24 ma L i = 0 Certifikáty pro Austrálii Certifikáty Standard Australia Quality Assurance Services (SAA) E7 SAA certifikace pro pevný záv r Certifikát íslo: AUS Ex 3706X Ex d IIC Teplotní t ída: T6 (T okolí = -40 C až +65 C) Zvláštní podmínky pro bezpe né použití (X): 1. Teplom rová jímka musí být použita v instalacích, které obsahují DIN m icí vložku nebo pružinovou šroubovací vložku, se všemi šroubovými spoji t sn nými t snící páskou, aby bylo zajišt no krytí IP66/IP68 (3 metry). 2. Pokud je použita kabelová vývodka v instalaci, vývodka musí být s certifikací SAA a musí zajistit p íslušné krytí. Je také požadováno ut sn ní veškerých závit vývodek t snící páskou. Certifikát pro Brazílii Certifikát Centro de Pesquisas de Energia Eletrica (CEPEL) I2 CEPEL certifikace pro jiskrovou bezpe nost Certifikáty IECEx I7 IECEx certifikace pro jiskrovou bezpe nost (pro zónu 0) Certifikát íslo: TSA IECEx X Ex ia IIC Teplotní t ídy: T5 (T okolí = -60 C až +80 C) T6 (T okolí = -60 C až +60 C) Tabulka 11. Parametry vstupní jednotky Ex ia svorky ± idlo U i ss = 30 V U o ss = 45 V I i = 130 ma I o = 26 ma P i = 1,0 W P o = 290 mw C i = 3,63 nf C i = 10 nf L i = 0 mh L i = 26 mh Speciální podmínky pro bezpe né použití (X): 1. Podmínkou bezpe ného používání je, že p i p ipojování napájecího nap tí musí brány na z etel parametry vstupní jednotky. B hem instalace by m l být brán z etel na parametry výstupních svorek idla. 2. Podmínkou bezpe ného používání je, že p ístroje by m ly být pouze napájeny z galvanicky odd lených jiskrov bezpe ných bariér, které mají výstupní proud omezen rezistorem o odporu minimáln 225 ohm. 3. Podmínkou bezpe ného používání je, že p evodník musí být instalován v takovém ochranném krytu, který vyhovuje aplikaci ve skupin IIC a zajišt uje krytí alespo IP 20 pro Ex ia provedení a krytí alespo IP 54 pro provedení Ex n. 4. Podmínkou bezpe ného používání je, že p evodník by m l být instalován podle instala ního výkresu N7 IECEx certifikace pro ochranu typu n (pro zónu 2) Certifikát íslo: TSA IECEx X Ex n IIC Teplotní t ídy: T5 (T okolí = -60 C až +70 C) T6 (T okolí = -60 C až +50 C) Tabulka 12. Ex n vstupní parametry Parametr pro Ex n svorky ± U i = 45 V GOST Certifikáty Certifikáty GOST pro Rusko PPC : (pouze EP) 1 Ex d IIC T6 PPC BA Ex ia IIC T5, T6 Certifikáty GOST pro Kazachstán Viz Certifikát Certifikáty GOST pro Ukrajinu Viz Certifikát 9 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

10 Rosemount 248 Katalogový list P evodník pro montáž na lištu 248R Rozm rové výkresy P evodník pro montáž do hlavice 248H , ,5 P ipojovací hlavice Rosemount (Objednací kód A) Rozm ry jsou v milimetrech Provedení p ipojovacích hlavic Hlavice typu BUZ a hlavice z polypropylenu (Objednací kód B a C) Nerezová mini hlavice (Objednací kód S) Univerzální hlavice (1) (Objednací kód H a U) Certifika ní štítek Certifika ní štítek ,35 75 Nerezový U t men pro montáž na 2 trubku 248_07A, 248_03A, 04A, 248_08A Rozm ry jsou v milimetrech (1) Poznámka: U t men je dodáván s každou univerzální hlavicí, pokud není sníma objednán smontován spole n s touto hlavicí. Nicmén, po ase m že být hlavice smontována dohromady se sníma em a montážní t men nebude t eba. 10 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

11 Katalogový list Rosemount 248 P íklady sestav ady 248 sníma e teploty s p evodníkem a teplom rovými jímkami Válcová teplom rová jímka a DIN m icí vložka Kuželová teplom rová jímka a DIN m icí vložka Kuželová teplom rová jímka, spojovací vsuvkový nástavek a ½ NPT pružinová šroubovací vložka Hlavice typu BUZ P ipojovací hlavice Univerzální hlavice U N 25 U 60 N 40 U 60* N 0000B01E, 0000C01C, 0000A01I * 80 pro p íruby v provedení Class 900 a v tší N = délka nástavku, U = hloubka ponoru jímky, rozm ry jsou v milimetrech Více montážních sestav naleznete v objednacích tabulkách HART blok pro konfigura ní nástroj 248C Objednací kód 1 pro konfigura ní nástroj 248C: Propojovací HART blok Vodi e pro p ipojení k p evodníku Délka = 0,61 m Plochý vícežilový kabel Délka = 1,83 m Pokud není uvedeno jinak, rozm ry jsou v milimetrech 11 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

12 Rosemount 248 Katalogový list Informace pro objednání ady 248 Tabulka 13. P evodník Rosemount 248H s nebo bez sníma e v provedení s DIN m icí vložkou a s válcovými jímkami (v metrických jednotkách ) ada 248H Kód A Popis produktu P evodník teploty Smart pro montáž do hlavice podle DIN B Výstupní signál Analogový signál 4 20 ma s digitálním komunika ním protokolem HART P ípustné Kód Certifikace výrobku kódy hlavic Certifikace do prost edí s nebezpe ím výbuchu (dostupnost konzultujte s výrobcem) I1 ATEX certifikace pro jiskrovou bezpe nost A, B, N, S, G E1 ATEX certifikace pro pevný záv r A, G N1 ATEX certifikace pro ochranu typu n A, G NC (1) ATEX certifikace pro ochranu typu n pro komponenty N ND ATEX certifikace pro odolnost proti vznícení prachu A, G I5 FM certifikace pro jiskrovou bezpe nost a Class I, Division 2 A, B, N, G E5 FM certifikace pro pevný záv r A, G K5 FM certifikace pro jiskrovou bezpe nost, pevný záv r a Class I, Division 2 A, G I6 CSA certifikace pro jiskrovou bezpe nost a Class I, Division 2 A, B, N, G K6 CSA certifikace pro jiskrovou bezpe nost, pevný záv r a Class I, Division 2 A I7 IECEx certifikace pro jiskrovou bezpe nost A, B, N, G E7 SAA certifikace pro pevný záv r A, G N7 IECEX certifikace pro ochranu typu n A, B, G I2 CEPEL certifikace pro jiskrovou bezpe nost A, B, N, G I4 JIS certifikace pro jiskrovou bezpe nost A, B, N, G E4 JIS certifikace pro pevný záv r A, G NA Bez certifikace A, B, N, C, S, G Kód Provedení p ipojovací hlavice A Hliníková p ipojovací hlavice Rosemount, DIN IP 68 B Hliníková p ipojovací hlavice typu BUZ, DIN IP 65 C (2) P ipojovací hlavice z polypropylénu G Nerezová p ipojovací hlavice Rosemount, DIN IP 68 S (2) Nerezová lešt ná p ipojovací hlavice, DIN B IP 66 N Bez p ipojovací hlavice Kód Kabelový vstup p ipojovací hlavice 1 M 20 1,5 2 (3) ½ NPT 0 Bez p ipojovací hlavice Kód Typ idla sníma e Provedení Zapojení ZR Odporové idlo PT 100 DIN m icí vložka 4vodi ové, jednoduché idlo, dle IEC ZJ Termoelektrický lánek typu J DIN m icí vložka Izolované, jednoduché idlo, dle IEC, -40 C až 750 C ZK Termoelektrický lánek typu K DIN m icí vložka Izolované, jednoduché idlo, dle IEC, -40 C až 1000 C XA (4) Sníma specifikován odd len a smontován s p evodníkem NS (5) Bez sníma e Pokra ování na další stran D E C A B A = P evodník 248H B = P ipojovací hlavice C = M icí vložka D = Nástavek E = Teplom rová jímka 12 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

13 Katalogový list Rosemount 248 Pokra ování tabulky 13 Kód Další volby Délka nástavku N mm N mm N mm Procesní p ipojení pro válcové redukované jímky, nerezová ocel 316Ti (1.4571) vyhovující doporu ení NAMUR G02 Závit, ½ BSPT (R ½) G04 Závit, ¾ BSPT (R ¾) G20 Závit, ½ BSPF (G ½) G22 Závit, ¾ BSPF (G ¾) G38 Závit, ½ NPT G40 Závit, ¾ NPT L02 P íruba, 1 Class 150 H02 P íruba, DN 25 PN 16 H08 P íruba, DN 25 PN 25/40 H14 P íruba, DN 40 PN 25/40 Hloubka ponoru jímky U mm Další dostupné volby a možnosti provedení U mm Tento katalogový list obsahuje pouze ást z širokého sortimentu díl pro sestavy m icích U mm bod pro m ení teploty, který nabízí spole nost Emerson Process Management. Více U mm informací naleznete v následujících katalogových listech nebo pro získání širší nabídky U mm kontaktujte zástupce spole nosti Emerson Process Management. U mm Temperature Sensor and Accessories, Volume 1 (Katalogový list íslo ) U mm Temperature Sensor and Accessories, Volume 2 (Katalogový list íslo ) Temperature Sensor and Accessories, Volume 3 (Katalogový list íslo ) U mm Sníma e teploty a p íslušenství (Metrické provedení) (Katalogový list íslo ) U mm Speciální volby C1 Uživatelská konfigurace ve výrob : nastavení úrovní saturace a alarm ; zadání údaj do pole data, popisu a zprávy A1 CN Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu horní alarm Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu dolní alarm C4 P tibodová kalibrace (pro vystavení kalibra ního certifikátu použijte volbu Q4) Q4 Kalibra ní certifikát (t íbodový standardn ; pro vystavení certifikátu pro p tibodovou kalibraci použijte s volbou Q4 také volbu C4) F6 Q8 Filtr sít ového nap tí nastaven na 60 Hz Inspek ní certifikát materiálu teplom rové jímky R01 Vn jší tlaková zkouška teplom rové jímky GE (6) M 12, ty i kontakty, provedení zástr ka (eurofast ) GM (6) Velikost Mini, ty i kontakty, provedení zástr ka (minifast ) Typické objednací íslo: 248H A E1 A 1 ZR N050 G22 U160 Q4 (1) P evodník typové ady 248H s certifikátem ATEX pro ochranu typu n pro komponenty není schválen jako samostatná jednotka. Je požadována další certifikace systému. P evodník musí být instalován v krytu s krytím, které spl uje požadavky alespo IP 54. (2) Dostupnost konzultujte s výrobcem. (3) Pokud je objednáno provedení p ipojovací hlavice s objednacím kódem A nebo B spole n s kódem pro typ idla sníma e ZR, ZJ nebo ZK, pak je použita závitová redukce ½. (4) Tento kód specifikujte pouze v tom p ípad, že je sestava sníma e objednána prost ednictvím samostatného objednacího ísla (z jednoho z výše uvedených katalogových list sníma ). (5) Dostupné pouze s objednacím kódem N pro provedení p ipojovací hlavice. (6) Tato volba je dostupná pouze s certifikací pro jiskrovou bezpe nost. Pro zajišt ní podmínek FM certifikace pro jiskrovou bezpe nost a zajišt né provedení (objednací kód I5), zajist te pro dosažení pot ebného stupn krytí NEMA 4X instalaci ve shod s výkresem Rosemount A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

14 Rosemount 248 Katalogový list Tabulka 14. P evodník Rosemount 248H s nebo bez sníma e v provedení s DIN m icí vložkou nebo s ½ pružinovou šroubovací vložkou a s kuželovými jímkami (v metrických jednotkách) ada 248H Kód A Popis produktu P evodník teploty Smart pro montáž do hlavice podle DIN B Výstupní protokol Analogový signál 4 20 ma s digitálním komunika ním protokolem HART P ípustné Kód Certifikace výrobku kódy hlavic Certifikace do prost edí s nebezpe ím výbuchu (dostupnost konzultujte s výrobcem) I1 ATEX certifikace pro jiskrovou bezpe nost A, B, U, N, G, S, H E1 ATEX certifikace pro pevný záv r A, U, G, H N1 ATEX certifikace pro ochranu typu n A, U, G, H NC (1) ATEX certifikace pro ochranu typu n pro komponenty N ND ATEX certifikace pro odolnost proti vznícení prachu A, U, G, H I5 FM certifikace pro jiskrovou bezpe nost a Class I, Division 2 A, B, U, N, G, H E5 FM certifikace pro pevný záv r A, U, G, H K5 FM certifikace pro jiskrovou bezpe nost, pevný záv r a Class I, Division 2 A, U, G, H I6 CSA certifikace pro jiskrovou bezpe nost a Class I, Division 2 A, B, U, N, G, H K6 CSA certifikace pro jiskrovou bezpe nost, pevný záv r a Class I, Division 2 A, U, G, H I7 IECEx certifikace pro jiskrovou bezpe nost A, B, U, N, G, H E7 SAA certifikace pro pevný záv r A, U, G, H N7 IECEx certifikace pro ochranu typu n A, B, U, G, H I2 CEPEL certifikace pro jiskrovou bezpe nost A, B, U, N, G, H I4 JIS certifikace pro jiskrovou bezpe nost A, B, U, N, G, H E4 JIS certifikace pro pevný záv r A, U, G, H NA Bez certifikace A, B, U, N, C, G, S, H Kód Provedení p ipojovací hlavice A Hliníková p ipojovací hlavice Rosemount, DIN IP 68 B Hliníková p ipojovací hlavice typu BUZ, DIN IP 65 C (2) P ipojovací hlavice z polypropylénu G Nerezová p ipojovací hlavice Rosemount, DIN IP 68 H Nerezová univerzální p ipojovací hlavice, DIN IP 68 S (2) Nerezová lešt ná p ipojovací hlavice, DIN B IP 66 U (3) Hliníková univerzální p ipojovací hlavice, DIN IP 68 N Bez p ipojovací hlavice Kód Kabelový vstup p ipojovací hlavice 1 (4) M 20 1,5 2 (5) ½ NPT 0 Bez p ipojovací hlavice Kód Typ idla sníma e Provedení Zapojení DR Odporové idlo PT 100 DIN m icí vložka 4vodi ové, jednoduché idlo, dle IEC DJ Termoelektrický lánek typu J DIN m icí vložka Izolované, jednoduché idlo, dle IEC, -40 C až 750 C DK Termoelektrický lánek typu K DIN m icí vložka Izolované, jednoduché idlo, dle IEC, -40 C až 1000 C AR Odporové idlo PT 100 ½ pružinová šroubovací vložka 4vodi ové, jednoduché idlo, dle IEC AJ Termoelektrický lánek typu J ½ pružinová šroubovací vložka Izolované, jednoduché idlo, dle IEC, -40 C až 750 C AK Termoelektrický lánek typu K ½ pružinová šroubovací vložka Izolované, jednoduché idlo, dle IEC, -40 C až 1000 C XA (6) Sníma specifikován odd len a smontován s p evodníkem NS (7) Bez sníma e Pokra ování na další stran E C D B A A = P evodník 248H B = P ipojovací hlavice C = M icí vložka D = Nástavek E = Teplom rová jímka 14 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

15 Katalogový list Rosemount 248 Kód Další volby Pokra ování tabulky 14 Délka nástavku N mm N mm N mm N mm N mm Procesní p ipojení pro kuželové jímky, nerezová ocel 316L (1.4404) T08 Závit, ½ BSPT (R ½) T10 Závit, ¾ BSPT (R ¾) T26 Závit, ½ BSPF (G ½) T28 Závit, ¾ BSPF (G ¾) T44 Závit, ½ NPT T46 Závit, ¾ NPT T48 Závit, 1 NPT T90 Závit, M 24 1,5 T98 Závit, M 20 1,5 F04 P íruba, 1 Class 150 F10 P íruba, 1 ½ Class 150 F16 P íruba, 2 Class 150 F28 P íruba, 1 ½ Class 300 F46 P íruba, 1 ½ Class 600 F64 (8) P íruba, ½ Class 900/1500 D04 P íruba, DN 25 PN 16 D10 P íruba, DN 25 PN 25/40 Další dostupné volby a možnosti provedení D16 P íruba, DN 40 PN 16 Tento katalogový list obsahuje pouze ást z širokého sortimentu díl pro sestavy m icích Hloubka ponoru jímky bod pro m ení teploty, který nabízí spole nost Emerson Process Management. Více U mm informací naleznete v následujících katalogových listech nebo pro získání širší nabídky U mm kontaktujte zástupce spole nosti Emerson Process Management. U mm Temperature Sensor and Accessories, Volume 1 (Katalogový list íslo ) U mm Temperature Sensor and Accessories, Volume 2 (Katalogový list íslo ) U mm Temperature Sensor and Accessories, Volume 3 (Katalogový list íslo ) Sníma e teploty a p íslušenství (Metrické provedení) (Katalogový list íslo ) U mm Speciální volby C1 Uživatelská konfigurace ve výrob : nastavení úrovní saturace a alarm ; zadání údaj do pole data, popisu a zprávy A1 CN Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu horní alarm Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu dolní alarm C4 P tibodová kalibrace (pro vystavení kalibra ního certifikátu použijte volbu Q4) Q4 Kalibra ní certifikát (t íbodový standardn ; pro vystavení certifikátu pro p tibodovou kalibraci použijte s volbou Q4 také volbu C4) F6 Q8 Filtr sít ového nap tí nastaven na 60 Hz Inspek ní certifikát materiálu teplom rové jímky R01 Vn jší tlaková zkouška teplom rové jímky GE (9)(2) M 12, ty i kontakty, provedení zástr ka (eurofast ) GM (9)(2) Velikost Mini, ty i kontakty, provedení zástr ka (minifast ) Typické objednací íslo: 248H A I1 A 1 DR N080 T08 U250 CN (1) P evodník typové ady 248H s certifikátem ATEX pro ochranu typu n pro komponenty není schválen jako samostatná jednotka. Je požadována další certifikace systému. P evodník musí být instalován v krytu s krytím, které spl uje požadavky alespo IP 54. (2) Dostupnost konzultujte s výrobcem. (3) Provedení p ipojovací hlavice s objednacím kódem U nem že být použito spole n s typem idla sníma e s kódem DR, DJ nebo DK. (4) Pokud je objednáno provedení p ipojovací hlavice s objednacím kódem U spole n s kódem pro typ idla sníma e AR, AJ nebo AK, pak je použita závitová redukce M 20 1,5. (5) Pokud je objednáno provedení p ipojovací hlavice s objednacím kódem B, pak je použita závitová redukce ½. (6) Tento kód specifikujte pouze v tom p ípad, že je sestava sníma e objednána prost ednictvím samostatného objednacího ísla (z jednoho z výše uvedených katalogových list sníma ). (7) Dostupné pouze s objednacím kódem N nebo U pro provedení p ipojovací hlavice. (8) P íruba teplom rové jímky bude p iva ena k t lesu jímky zcela prova eným svarem. (9) Tato volba je dostupná pouze s certifikací pro jiskrovou bezpe nost. Pro zajišt ní podmínek FM certifikace pro jiskrovou bezpe nost a zajišt né provedení (objednací kód I5), zajist te pro dosažení pot ebného stupn krytí NEMA 4X instalaci ve shod s výkresem Rosemount A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

16 Rosemount 248 Katalogový list Tabulka 15. P evodník Rosemount 248H s nebo bez sníma e v provedení s ½ pružinovou šroubovací vložkou a s kuželovými jímkami (v palcových jednotkách) ada 248H Kód A Popis produktu P evodník teploty Smart pro montáž do hlavice podle DIN B Výstupní protokol Analogový signál 4 20 ma s digitálním komunika ním protokolem HART P ípustné Kód Certifikace výrobku kódy hlavic Certifikace do prost edí s nebezpe ím výbuchu (dostupnost konzultujte s výrobcem) I1 ATEX certifikace pro jiskrovou bezpe nost A, B, U, N, G, S, H E1 ATEX certifikace pro pevný záv r A, U, G, H N1 ATEX certifikace pro ochranu typu n A, U, G, H NC (1) ATEX certifikace pro ochranu typu n pro komponenty N ND ATEX certifikace pro odolnost proti vznícení prachu A, U, G, H I5 FM certifikace pro jiskrovou bezpe nost a Class I, Division 2 A, B, U, N, G, H E5 FM certifikace pro pevný záv r A, U, G, H K5 FM certifikace pro jiskrovou bezpe nost, pevný záv r a Class I, Division 2 A, U, G, H I6 CSA certifikace pro jiskrovou bezpe nost a Class I, Division 2 A, B, U, N, G, H K6 CSA certifikace pro jiskrovou bezpe nost, pevný záv r a Class I, Division 2 A, U, G, H I7 IECEx certifikace pro jiskrovou bezpe nost A, B, U, N, G, H E7 SAA certifikace pro pevný záv r A, U, G, H N7 IECEx certifikace pro ochranu typu n A, B, U, G, H I2 CEPEL certifikace pro jiskrovou bezpe nost A, B, U, N, G, H I4 JIS certifikace pro jiskrovou bezpe nost A, B, U, N, G, H E4 JIS certifikace pro pevný záv r A, U, G, H NA Bez certifikace A, B, U, N, C, G, S, H Kód Provedení p ipojovací hlavice A Hliníková p ipojovací hlavice Rosemount, DIN IP 68 B Hliníková p ipojovací hlavice typu BUZ, DIN IP 65 C (2) P ipojovací hlavice z polypropylénu G Nerezová p ipojovací hlavice Rosemount, DIN IP 68 H Nerezová univerzální p ipojovací hlavice, DIN IP 68 S (2) Nerezová lešt ná p ipojovací hlavice, DIN B IP 66 U (3) Hliníková univerzální p ipojovací hlavice, DIN IP 68 N Bez p ipojovací hlavice Kód Kabelový vstup p ipojovací hlavice 2 ½ NPT 0 Bez p ipojovací hlavice Kód Typ idla sníma e Provedení Zapojení UR Odporové idlo PT 100 ½ pružinová šroubovací vložka 4vodi ové, jednoduché idlo, dle IEC UJ Termoelektrický lánek typu J ½ pružinová šroubovací vložka Izolované, jednoduché idlo, dle ASTM, 0 C až 760 C UK Termoelektrický lánek typu K ½ pružinová šroubovací vložka Izolované, jednoduché idlo, dle ASTM, 0 C až 1150 C XA (4) Sníma specifikován odd len a smontován s p evodníkem NS Bez sníma e Pokra ování na další stran E A B C D A = P evodník 248 H B = P ipojovací hlavice C = M icí vložka D = Nástavek E = Teplom rová jímka 16 A.P.O. - ELMOS v.o.s., Pražská 90, Nová Paka, Tel.: , Fax: , apo@apoelmos.cz, Internet:

17 Katalogový list Rosemount 248 Kód Další volby Délka nástavku N003 3 (76,2 mm) Pokra ování tabulky 15 N006 6 (152,4 mm) Procesní p ipojení pro kuželové jímky, nerezová ocel 316L (1.4404) T25 T27 Závit, ¾ NPT Závit, 1 NPT F58 P íruba, 1 Class 150 F60 P íruba, 1 ½ Class 150 F62 P íruba, 2 Class 150 F78 P íruba, 1 ½ Class 300 F96 P íruba, 1 ½ Class 600 F34 P íruba, 1 ½ Class 900/1500 (5) Hloubka ponoru (Výška nástavku pro tepelnou izolaci je 0,5 ) U002 2 (50,8 mm) U003 U004 U005 U006 U007 U008 U009 U010 U012 U015 3 (76,2 mm) 4 (101,6 mm) 5 (127 mm) 6 (152,4 mm) 7 (177,8 mm) 8 (203,2 mm) 9 (228,6 mm) 10 (254 mm) 12 (304,8 mm) 15 (381 mm) U (457,2 mm) Speciální volby C1 A1 Uživatelská konfigurace ve výrob : nastavení úrovní saturace a alarm ; zadání údaj do pole data, popisu a zprávy Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu horní alarm CN Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu dolní alarm C4 P tibodová kalibrace (pro vystavení kalibra ního certifikátu použijte volbu Q4) Q4 Kalibra ní certifikát (t íbodový standardn ; pro vystavení certifikátu pro p tibodovou kalibraci použijte s volbou Q4 také volbu C4) F6 Filtr sít ového nap tí nastaven na 60 Hz Q8 R01 Inspek ní certifikát materiálu teplom rové jímky Vn jší tlaková zkouška teplom rové jímky GE (6)(2) M 12, ty i kontakty, provedení zástr ka (eurofast ) GM (6)(2) Velikost Mini, ty i kontakty, provedení zástr ka (minifast ) Typické objednací íslo: 248H A K5 U 2 UR N003 T25 U004 F6 Další dostupné volby a možnosti provedení Tento katalogový list obsahuje pouze ást z širokého sortimentu díl pro sestavy m icích bod pro m ení teploty, který nabízí spole nost Emerson Process Management. Více informací naleznete v následujících katalogových listech nebo pro získání širší nabídky kontaktujte zástupce spole nosti Emerson Process Management. Temperature Sensor and Accessories, Volume 1 (Katalogový list íslo ) Temperature Sensor and Accessories, Volume 2 (Katalogový list íslo ) Temperature Sensor and Accessories, Volume 3 (Katalogový list íslo ) Sníma e teploty a p íslušenství (Metrické provedení) (Katalogový list íslo ) (1) P evodník typové ady 248 s certifikátem ATEX pro ochranu typu n pro komponenty není schválen jako samostatná jednotka. Je požadována další certifikace systému. P evodník musí být instalován v krytu s krytím, které spl uje požadavky alespo IP 54. (2) Dostupnost konzultujte s výrobcem. (3) Provedení p ipojovací hlavice s objednacím kódem U nem že být použito spole n s typem idla sníma e s kódem DR, DJ nebo DK. (4) Tento kód specifikujte pouze v tom p ípad, že je sestava sníma e objednána prost ednictvím samostatného objednacího ísla (z jednoho z výše uvedených katalogových list sníma ). (5) P íruba teplom rové jímky bude p iva ena k t lesu jímky zcela prova eným svarem. (6) Tato volba je dostupná pouze s certifikací pro jiskrovou bezpe nost. Pro zajišt ní podmínek FM certifikace pro jiskrovou bezpe nost a zajišt né provedení (objednací kód I5), zajist te pro dosažení pot ebného stupn krytí NEMA 4X instalaci ve shod s výkresem Rosemount

18 Rosemount 248 Katalogový list Tabulka 16. P evodník Rosemount 248R pro montáž na DIN lištu ada Popis produktu 248R P evodník teploty Smart pro montáž na DIN lištu Kód Výstupní protokol A Analogový signál 4 20 ma s digitálním komunika ním protokolem HART Kód Certifikace výrobku I1 ATEX certifikace pro jiskrovou bezpe nost NC ATEX certifikace pro ochranu typu n pro komponenty I5 FM certifikace pro jiskrovou bezpe nost a Class I, Division 2 I6 CSA certifikace pro jiskrovou bezpe nost a Class I, Division 2 I7 (1) IECEx certifikace pro jiskrovou bezpe nost I2 (1) CEPEL certifikace pro jiskrovou bezpe nost I4 (1) JIS certifikace pro jiskrovou bezpe nost NA Bez certifikace Kód Další volby Speciální volby C1 Uživatelská konfigurace ve výrob : nastavení úrovní saturace a alarm ; zadání údaj do pole data, popisu a zprávy A1 Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu horní alarm CN Úrovn analogového výstupu vyhovující doporu ení NAMUR NE 43, konfigurace alarmu dolní alarm C4 P tibodová kalibrace (pro vystavení kalibra ního certifikátu použijte volbu Q4) Q4 Kalibra ní certifikát (t íbodový standardn ; pro vystavení certifikátu pro p tibodovou kalibraci použijte s volbou Q4 také volbu C4) F6 Filtr sít ového nap tí nastaven na 60 Hz Typické objednací íslo: 248R A I1 Q4 (1) Dostupnost konzultujte s výrobcem. 18

19 Katalogový list Rosemount 248 Specifikace konfigura ního nástroje 248C KONFIGURA NÍ PROGRAM Konfigura ní program 248C pro Rosemount 248 je program, který je ur ený pro instalaci na PC a umož uje úplnou konfiguraci p evodníku. Ve spojení s r znými HART modemy z nabídky Rosemount nebo uživatelsky dodanými modemy, program poskytuje nástroj pot ebný pro konfiguraci p evodník 248, v etn následujících parametr : Procesní prom nná Typ idla sníma e teploty Zapojení vodi Jednotky m ení Rozsah m ení SW štítek p evodníku asová konstanta tlumení Parametry pro alarmy a saturace KONFIGURA NÍ HARDWARE Konfigura ní program 248C je možno objednat v následujících ty ech provedeních: Objednací kód 0 : Pouze konfigura ní program Dodávka obsahuje pouze konfigura ní program. Uživatel musí zajistit vhodný hardware pro komunikaci (modem, napájecí nap tí, atd.). Objednací kód 1 : Propojovací HART blok Spole n s konfigura ním programem je dodán propojovací HART blok, jehož sou ástí je sériový HART modem a bateriový napájecí zdroj pro p evodník. Tento blok je vhodný pouze pro off-line konfiguraci p evodníku. Pro p ipojení k PC je pot eba sériový port. Nebude pracovat v napájených smy kách. Objednací kód 2 : Sériový HART modem Spole n s konfigura ním programem je dodán sériový HART modem. Uživatel musí zajistit samostatné napájení smy ky a zát žový rezistor. Pro p ipojení k PC je pot eba sériový port. Vhodné pro použití v napájených smy kách. Objednací kód 3 : USB HART modem Spole n s konfigura ním programem je dodán USB HART modem. Uživatel musí zajistit samostatné napájení smy ky a zát žový rezistor. Pro p ipojení k PC je pot eba USB port. Vhodné pro použití v napájených smy kách. Tabulka 17. Objednací specifikace konfigura ního nástroje 248C ada Popis produktu 248C (1) Konfigura ní program pro p evodník 248 ur ený pro instalaci na PC Kód Volitelné možnosti pro konfigura ní hardware 0 Pouze konfigura ní program (bez modemu) 1 Konfigura ní program s propojovacím HART blokem (blok obsahuje sériový HART modem a napájecí zdroj pro p evodník) 2 Konfigura ní program se sériovým HART modemem 3 Konfigura ní program s USB HART modemem Typické objednací íslo: 248C 1 (1) Dostupnost konzultujte s výrobcem.

20 Rosemount 248 Katalogový list Tabulka 18. P íslušenství k p evodníku teploty Rosemount 248 Spojovací materiál P evodník Úchytka na lištu Popis dílu Objednací íslo Hliníková univerzální hlavice; závity vstup M Hliníková univerzální hlavice; závity vstup ½ 14 NPT Hliníková p ipojovací hlavice Rosemount; kabelový vstup M 20, p ipojovací vstup M Hliníková p ipojovací hlavice Rosemount; kabelový vstup ½ 14 NPT, p ipojovací vstup M Hliníková p ipojovací hlavice typu BUZ; kabelový vstup M 20, p ipojovací vstup M Hliníková p ipojovací hlavice typu BUZ; kabelový vstup M 20, p ipojovací vstup ½ 14 NPT Hliníková p ipojovací hlavice typu BUZ; kabelový vstup ½ 14 NPT Sestava externí zemnící svorky Sada pro montáž p evodníku 248H na DIN lištu (viz obrázek vlevo obsahuje úchytku pro symetrickou lištu kloboukového profilu a spojovací materiál) Standardní víko pro univerzální a Rosemount p ipojovací hlavici Sada pojistných kroužk (používaná pro montáž p evodníku na DIN m icí vložku) Štítek p ístroje Bez p íplatku 20 znak maximáln Hlavice p evodníku, sníma a teplom rová jímka, pokud jsou použity, budou ozna eny podle zákaznických požadavk. Softwarový štítek Bez p íplatku Do SW štítku p evodníku lze uložit až 8 znak. Není-li zadán popis SW štítku, pak je standardn použito prvních 8 znak ze štítku p ístroje. Konfigurace Pokud je p evodník a sestava sníma e objednána v rámci jednoho objednacího ísla, pak bude p evodník nakonfigurován pro p íslušný objednaný sníma. Není-li ur eno jinak, p evodník bude dodán s následující standardní konfigurací: Položka Hodnota Typ idla: 4vodi ové odporové idlo Pt 100 ( = 0,00385) Hodnota pro 4 ma: 0 C Hodnota pro 20 ma: 100 C Tlumení: Výstup: 5 sekund Lineární s teplotou Alarm poruchy: Horní alarm (High)/Horní mez Filtr sít ového nap tí: 50 Hz Štítek: Viz výše Štítek p ístroje Zakázková konfigurace P evodník ady 248 m že být objednán v zakázkové konfiguraci. V následující tabulce jsou položky, které je t eba výslovn uvést p i zakázkové konfiguraci. Objednací kód C1: Výrobní údaje (Je požadován konfigura ní list) Požadavky/Specifikace Datum: den, m síc, rok Popis: 16 alfanumerických znak Zpráva: 32 alfanumerických znak Analogový výstup: Úrovn alarmu a saturace A1: Provozní hodnoty Viz Tabulka 1 na stran 2 odpovídající doporu ením NAMUR, horní alarm CN: Provozní hodnoty Viz Tabulka 1 na stran 2 odpovídající doporu ením NAMUR, dolní alarm Q4: Kalibra ní certifikát Standardn zahrnuje ov ení p evodníku ve t ech bodech. Ov ení je pro analogový i digitální výstup v bodech (0, 50 a 100) %. C4: P tibodová kalibrace F6: Filtr sít ového nap tí nastaven na 60 Hz Volba C4 udává, že p evodník je ov en v p ti kalibra ních bodech. Ov ení je pro analogový i digitální výstup v bodech (0, 25, 50, 75 a 100) %. Objednáte-li zárove volbu Q4, sou ástí dodávky je kalibra ní certifikát. Kalibrováno pro filtr sít ového nap tí nastavený na hodnotu 60 Hz namísto filtru 50 Hz. 20
