1 Návod na instalaci Tepelné čerpadlo země-voda Logatherm WPS 6K-...0K- WPS Pro odbornou firmu Před zahájením montáže a údržby pečlivě pročtěte.

2 Obsah Použité symboly a bezpečnostní pokyny Použité symboly Bezpečnostní pokyny Rozsah dodávky Všeobecné informace Užívání k určenému účelu Přehled typů Typový štítek Přeprava a skladování Místo instalace Co je nutno zkontrolovat před instalací Seznam kontrol Úprava vody Sběrnice CAN Manipulace s řídicí deskou Všeobecné informace o vytápění Topné okruhy Regulace vytápění Časové řízení vytápění Druhy provozu Konstantní teplota Měření energie Rozměry a minimální odstupy WPS 6 K-...0 K WPS WPS Technické pokyny Konstrukce tepelného čerpadla Systémová řešení Technické údaje Předpisy nstalace Okruh solanky Topný systém Volba místa instalace Předběžná instalace potrubních přípojek Proplachování potrubí vytápění Ustavení Tepelná izolace Sejmutí čelního opláštění Montáž čidel teploty Plnění topného systému Plnění okruhu solanky Elektrické připojení Připojení tepelného čerpadla Hlídač fází Sušení mazaniny Schéma elektrického připojení Externí přípojky Připojení čerpadla solanky/základní vody Další schémata zapojení Obslužný panel a obsluha menu Přehled obsluhy Hlavní vypínač (ZAP/VYP) Provozní a poruchové svítilny Displej Tlačítko Menu a Otočný knofl ík Tlačítko Zpět Tlačítko Druh provozu Tlačítko nfo Standardní zobrazení Vyvolání funkcí a změna hodnot Pomocná funkce na displeji Provozní informace Tlačítko nfo Provozní symboly Předběžná konfigurace Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

3 Obsah 3 Nastavení Vyvolejte rovinu nstalatér Menu v rovině instalatéra Čidlo prostorové teploty HRC Rychlý restart kompresoru Čidla teploty Přehled menu Nastavení Tepelné čerpadlo nstalace Okruh Vytápění Okruh 2, Regulace vytápění Teplá voda Dohřev Provozní rozsah kompresoru ndikace výstrahy Externí regulace Návrat k továrnímu nastavení Kontrola funkcí Okruh chladiva Plnicí tlak v okruhu solanky Provozní tlak topného systému Provozní teploty Ochrana životního prostředí nspekce Kontrolní list pro prohlídku a pravidelný servis (Protokol o pravidelném servisu a prohlídce) Protokol o uvedení do provozu Diagnóza/monitor Všeobecné informace Přehled menu Čidla teploty Výstupy Časovač Poruchy Alarmy Kontrolka alarmu regulátoru a čidla prostorové teploty Bzučák při alarmu Potvrzení alarmu Provoz při alarmu Kategorie alarmů Zobrazení alarmu Funkce při alarmu nformační protokol Alarmprotokol Průběh alarmu Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 3

4 Použité symboly a bezpečnostní pokyny Použité symboly a bezpečnostní pokyny. Použité symboly Výstražné pokyny A H Výstražné pokyny v textu jsou označeny výstražným trojúhelníkem na šedém podkladě a opatřeny rámečkem. Při nebezpečí hrozícím od elektrického proudu je vykřičník ve výstražném trojúhelníku nahrazen symbolem blesku. Signální slova na začátku výstražného pokynu označují druh a závažnost následků, které mohou nastat, nebudou-li dodržena opatření k odvrácení nebezpečí. UPOZORNĚNÍ znamená, že může dojít k materiálním škodám POZOR znamená, že může dojít k lehkým až středně těžkým úrazům osob. VÝSTRAHA znamená, že může dojít k těžkým újmám na zdraví osob. NEBEZPEČÍ znamená, že může dojít k těžkým újmám na zdraví osob ohrožujícím život..2 Bezpečnostní pokyny Všeobecné informace Tento návod si pečlivě pročtěte a uschovejte. nstalace a uvedení do provozu nstalaci a uvedení do provozu tepelného čerpadla svěřte pouze autorizované odborné fi rmě. Údržba a opravy Opravy svěřujte pouze autorizované odborné fi rmě. Nekvalitně provedené opravy mohou uživatelům přivodit rizika zhoršit provoz. Používejte pouze originální náhradní díly. Pověřte autorizovanou odbornou fi rmu prováděním ročních inspekcí a údržbou podle aktuální potřeby. Důležité informace Důležité informace, které neobsahují nebezpečí pro osoby nebo věci jsou označeny vedle uvedeným symbolem. Nad a pod textem jsou ohraničeny čárami. Další symboly Symbol Význam požadovaný úkon křížový odkaz na jiná místa v dokumentu nebo na jiné dokumenty výčet/položka seznamu výčet/položka seznamu (2. rovina) Tab. 4 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

5 Rozsah dodávky 2 2 Rozsah dodávky Obr. Tepelné čerpadlo 2 Čidlo teploty na výstupu 3 Stavěcí nohy 4 Čidlo venkovní teploty 5 Návody 6 Filtr (R 3/4 vnitřní závit) pro topný systém (WPS 6... K) 7 Filtr DN25 (R " - vnitřní závit) pro okruh solanky WPS 6-, 8-, 0- WPS 6K-, 8K-, 0K- Filtr DN32 (R /4" - vnitřní závit) pro okruh solanky WPS 3-, 7- Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 5

6 3 Všeobecné informace 3 Všeobecné informace nstalaci je oprávněna provést pouze autorizovaná odborná fi rma. nstalatér musí dodržet platná pravidla a předpisy a také pokyny uvedené v návodu k instalaci a obsluze. WPS 6... K jsou tepelná čerpadla země-voda s integrovaným zásobníkem teplé vody. WPS jsou tepelná čerpadla, která mohou být vybavena externím zásobníkem teplé vody. 3. Užívání k určenému účelu Tepelné čerpadlo smí být zabudováno pouze do uzavřených teplovodních vytápěcích systémů podle ČSN EN Jiné použití je v rozporu se stanoveným účelem. Škody, které by z tohoto důvodu mohly vzniknout, jsou vyloučeny ze záruky. 3.2 Přehled typů WPS 6 K- 8 K- 0 K- WPS WPS Tepelné čerpadlo země-voda K Kompaktní model (se zabudovaným zásobníkem TV) Topný výkon kw 3.3 Typový štítek Typový štítek je umístěn na horním krytu tepelného čerpadla. Jsou na něm uvedeny údaje o výkonu TČ, obj. číslo, sériové číslo a datum výroby. 3.4 Přeprava a skladování Tepelné čerpadlo je nutné přepravovat a skladovat vždy ve stojaté poloze. Tepelné čerpadlo smí být nakloněno, avšak nesmí být položeno. Při přepravě bez dodané přepravní palety je třeba demontovat vnější kryt, aby se zamezilo poškození. Tepelné čerpadlo nesmí být skladováno při teplotách nižších než -0 C. 3.5 Místo instalace Tepelné čerpadlo postavte uvnitř na rovnou a stabilní plochu, která unese hmotnost nejméně 500 kg. Pomocí stavěcích noh tepelné čerpadlo vyrovnejte. Okolní teplota v blízkosti tepelného čerpadla se musí pohybovat v rozmezí 0 C až 45 C. Při instalaci dbejte na hladinu akustického tlaku tepelného čerpadla. V místnosti musí být instalován odtok. To umožňuje, že v případě nějaké trhliny/uvolnění, může vytékající voda lehce odtékat. Neinstaluje přímo na mazaninu. Nepoužívejte podstavce pro kotle. 3.6 Co je nutno zkontrolovat před instalací nstalaci tepelného čerpadla musí provádět autorizovaný odborník. Dříve než uvedete tepelné čerpadlo do provozu: naplňte a odvzdušněte topný systém, zásobník teplé vody a okruh solanky včetně tepelného čerpadla. Zkontrolujte, zda jsou všechny potrubní přípojky neporušené a zda se během přepravy neuvolnily. Všechna vedení proveďte tak, aby byla co nejkratší. nstalaci tepelného čerpadla, připojení k elektrické síti a okruh solanky proveďte podle předpisů. Překontrolujte kvalitu vody ( strana 29) 3.7 Seznam kontrol Každá instalace tepelného čerpadla je individuální záležitost a liší se od ostatních instalací. Seznam kontrol uvedený níže všeobecně popisuje postup instalace.. Tepelné čerpadlo postavte na rovný podklad. Tepelné čerpadlo vyrovnejte pomocí stavěcích noh. 2. Na tepelné čerpadlo namontujte potrubí výstupu a zpátečky a expanzní nádobu. 3. Namontujte plnicí zařízení, fi ltr a ventily. 4. Připojte topný systém. 5. Připojte čidlo venkovní teploty a chcete-li, i čidlo prostorové teploty (příslušenství). 6. Naplňte a odvzdušněte topný okruh a okruh solanky. 7. Proveďte připojení externích přípojek. 8. Připojte zařízení k domovnímu rozvaděči. 9. Zapněte zařízení. Proveďte nastavení na obslužném panelu. 0. Po uvedení do provozu zařízení zkontrolujte.. V případě potřeby doplňte solanku. 3.8 Úprava vody V závislosti na množství plnící vody a na tvrdosti vody je v případě potřeby požadována úprava vody. Prosím, respektujte Buderus pracovní list K8 a DN Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

7 Všeobecné informace Sběrnice CAN Řídicí desky v tepelném čerpadle jsou propojeny prostřednictvím komunikačního vodiče sběrnice CAN. CAN (Controller Area Network) je systém dvou drátů pro komunikaci mezi moduly/řídicími deskami vybavenými mikroprocesory. A Pozor: Nebezpečí poruchy v důsledku působení indukce. Vodič sběrnice CAN musí být stíněný a vedený odděleně od vodičů s napětím 230 V nebo 400 V. Vhodný vodič pro externí připojení je vodič LYCY (TP) 2 2 0,5. Vodič musí být vícežilový a stíněný. Stínění smí být uzemněno pouze na jednom konci a pouze na kostru. Maximálně přípustná délka vodiče je 30 m. Vodič sběrnice CAN nesmí být veden společně s vodiči o napětí 230 V nebo 400 V. Minimální odstup je 00 mm. nstalace společně s vodiči čidel je dovolena. A Pozor: Nezaměňte přípojky pro 2 V a pro sběrnici CAN! Pokud byste připojili 2 V na sběrnici CAN, došlo by ke zničení procesorů. Dbejte na to, aby čtyři komunikační vodiče byly připojeny ke kontaktům řídicích desek s příslušným označením. Spojení mezi řídicími deskami se uskuteční prostřednictvím čtyř žil, které spojují i 2V napětí mezi řídicími deskami. Na řídicích deskách se nachází po jedné značce pro přípojky 2 V a pro přípojky sběrnice CAN. Spínač Term vyznačuje počátek a konec spojení sběrnice CAN. Dbejte na to, aby byly termínovány správné karty a všechny ostatní termínovány nebyly. CAN-BUS CAN-BUS Obr. 2 GND Zem CANL CAN low CANH CAN high +2V Přípojka 2V EWP Tepelné čerpadlo Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 7

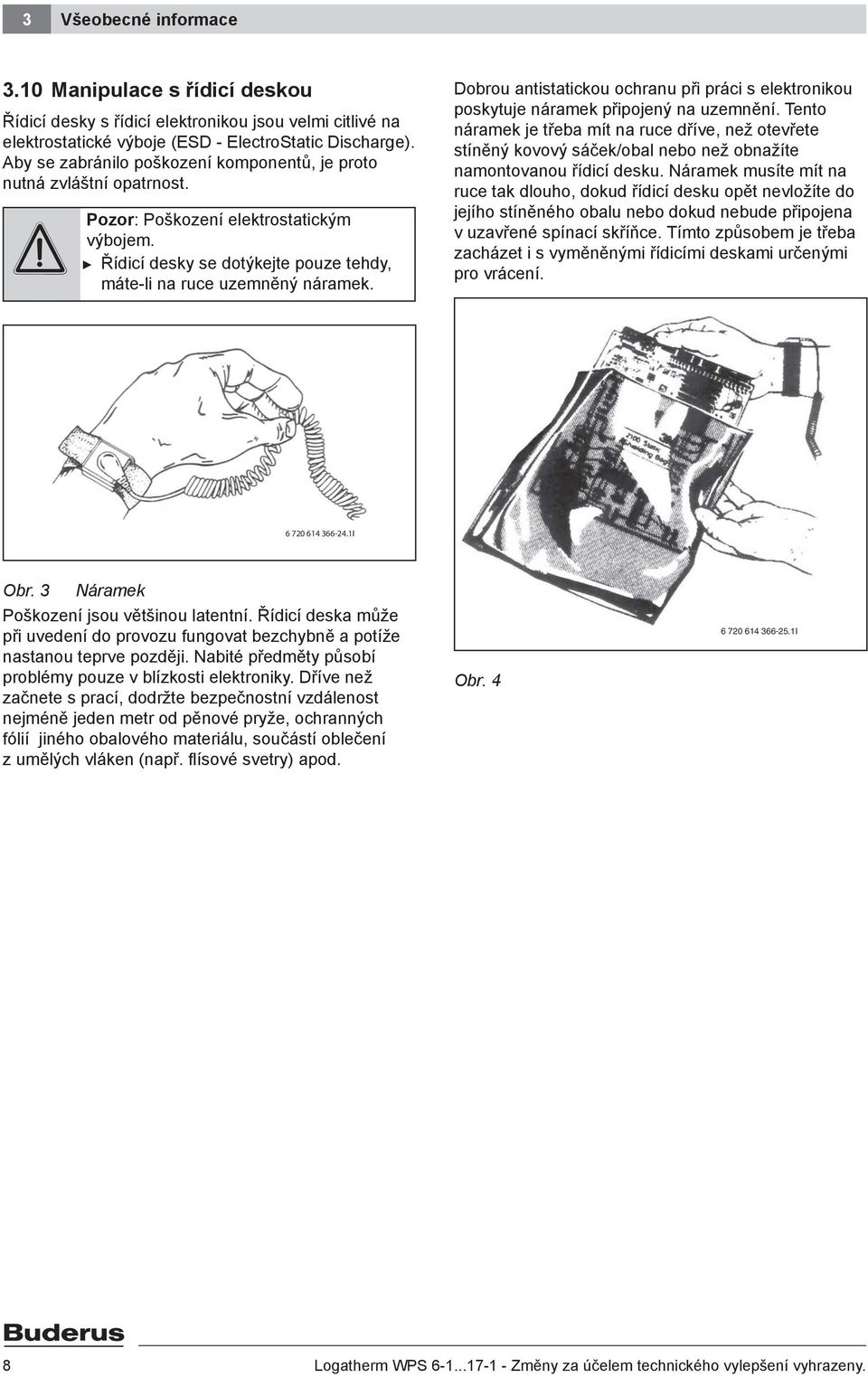

8 3 Všeobecné informace 3.0 Manipulace s řídicí deskou Řídicí desky s řídicí elektronikou jsou velmi citlivé na elektrostatické výboje (ESD - ElectroStatic Discharge). Aby se zabránilo poškození komponentů, je proto nutná zvláštní opatrnost. A Pozor: Poškození elektrostatickým výbojem. Řídicí desky se dotýkejte pouze tehdy, máte-li na ruce uzemněný náramek. Dobrou antistatickou ochranu při práci s elektronikou poskytuje náramek připojený na uzemnění. Tento náramek je třeba mít na ruce dříve, než otevřete stíněný kovový sáček/obal nebo než obnažíte namontovanou řídicí desku. Náramek musíte mít na ruce tak dlouho, dokud řídicí desku opět nevložíte do jejího stíněného obalu nebo dokud nebude připojena v uzavřené spínací skříňce. Tímto způsobem je třeba zacházet i s vyměněnými řídicími deskami určenými pro vrácení Obr. 3 Náramek Poškození jsou většinou latentní. Řídicí deska může při uvedení do provozu fungovat bezchybně a potíže nastanou teprve později. Nabité předměty působí problémy pouze v blízkosti elektroniky. Dříve než začnete s prací, dodržte bezpečnostní vzdálenost nejméně jeden metr od pěnové pryže, ochranných fólií jiného obalového materiálu, součástí oblečení z umělých vláken (např. flísové svetry) apod. Obr Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

9 Všeobecné informace o vytápění 4 4 Všeobecné informace o vytápění Topný systém se skládá z jednoho nebo více okruhů, tyto okruhy mohou mít také funkce pro chlazení (volitelné). Topný systém je instalován podle druhu provozu, v závislosti na dostupnosti a typu dohřevu. Nastavení tohoto systému provádí instalatér. 4. Topné okruhy Okruh : Regulace prvního okruhu patří ke standardnímu vybavení regulátoru a je kontrolována prostřednictvím namontovaného čidla teploty na výstupu nebo v kombinaci s nainstalovaným čidlem prostorové teploty. Okruh 2 (směšovaný): Regulace okruhu 2 patří rovněž do standardní výbavy regulátoru a je třeba ji pouze doplnit o směšovač, oběhové čerpadlo a čidlo výstupní teploty a popř. o dodatečné čidlo prostorové teploty. Okruhy 3-4 (směšované): Regulace až dvou dalších okruhů je možná jako příslušenství. Za tím účelem je každá okruh vybaven Multi modulem (HHM 7-), směšovačem, oběhovým čerpadlem, čidlem výstupní teploty a popř. čidlem prostorové teploty. Pro chlazení se požaduje napojení chladicí stanice PKSt- (příslušenství). Kompletní údaje pro napojení/instalaci chladicí stanice jsou uvedeny v odděleném návodu k instalaci. Okruh 2 je možné používat pouze pro vytápění. Pro chlazení se požaduje napojení chladicí stanice PKSt- (příslušenství). Kompletní údaje pro napojení/instalaci chladicí stanice jsou uvedeny v odděleném návodu k instalaci. Okruh 2 je možné používat pouze pro vytápění. 4.2 Regulace vytápění Čidlo venkovní teploty: Čidlo se namontujte na vnější stěnu domu. Čidlo venkovní teploty vysílá signály do regulátoru o aktuální venkovní teplotě. V závislosti na venkovní teplotě přizpůsobí regulátor automaticky teplotu prostoru v domě výstupní teplotě tepelného čerpadla. Uživatel si výstupní teplotu pro vytápění v poměru k venkovní teplotě může sám stanovit na regulátoru změnou nastavení prostorové teploty. Čidlo venkovní teploty a čidlo prostorové teploty (na jeden otopný okruh je možné jedno čidlo prostorové teplot): Pro regulaci prostřednictvím čidla venkovní teploty a čidla prostorové teploty je nutné umístit v domě centrálně jedno (nebo několik) čidel. Čidlo prostorové teploty je připojeno na tepelné čerpadlo a signalizuje regulátoru aktuální teplotu prostoru. Tento signál ovlivňuje teplotu na výstupu. Výstupní teplota se sníží, naměří-li čidlo prostorové teploty vyšší teplotu, než je teplota nastavená. Čidlo prostorové teploty se doporučuje tam, kde kromě venkovní teploty ovlivňují teplotu v domě další faktory, např. otevřený krb, konvektor s ventilátorem, dům vystavený větru nebo přímé sluneční záření. Pouze místnost, ve které je čidlo prostorové teploty namontované, ovlivňuje regulaci teploty prostoru příslušného topného okruhu. 4.3 Časové řízení vytápění Řízení programem: Regulátor disponuje čtyřmi pevnými a dvěma individuálními programy pro časové řízení den/hodina. Dovolená: Regulátor má program pro provoz při dovolené, který teplotu prostoru uvádí během nastaveného časového úseku na nižší nebo vyšší stupeň. Program může rovněž vypnout přípravu teplé vody. Externí regulace; Regulátor je možné řídit externě. To znamená, že předvolená funkce bude provedena, jakmile regulátor obdrží vstupní signál. Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 9

10 4 Všeobecné informace o vytápění 4.4 Druhy provozu Monovalentní: Tepelné čerpadlo je dimenzováno tak, aby 00% pokrylo potřebu domu. Je-li instalován dohřev, aktivuje se v režimu alarmu, zvláštním ohřevu teplé vody a při termické dezinfekci. Monoenergetické: Tepelné čerpadlo je dimenzováno tak, aby se jeho výkon pohyboval mírně pod potřebou domu a potřebu pokryl elektrický dohřev společně s tepelným čerpadlem, jakmile již tepelné čerpadlo nepostačuje. Režim alarmu, zvláštní ohřev TV a termická dezinfekce rovněž aktivují dohřev, i když je tepelné čerpadlo při nízkých venkovních teplotách vypnuté. Bivalentně paralelní: dohřev (2. zdroj tepla, zpravidla je to kotel) se směšovačem, který v případě potřeby pracuje s tepelným čerpadlem, a v případě alarmu pracuje sám. Bivalentně alternativní: dohřev (2. zdroj tepla, zpravidla je to kotel) se směšovačem, který bude aktivován jen v případě odpojeného tepelného čerpadla, např.: při provozu alarm. Pro zvláštní ohřev TV a termickou dezinfekci je zapotřebí elektrický dohřev v zásobníku TV. Elektrický dohřev v tepelném čerpadle je v tomto případě deaktivován/odpojen. Pro dohřev (pomocí kotle) se směšovačem, je potřeba Multi modul HHM 7- (příslušenství). 4.5 Konstantní teplota Okruh lze nastavit pro konstantní teplotu. Tepelné čerpadlo přitom pracuje, aby udrželo v akumulačním zásobníku konstantní teplotu. Pomocí směšovače je možné regulovat teplotu dalších otopných okruhů. 0 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

11 Měření energie 5 5 Měření energie Roční pracovní čísla elektrických tepelných čerpadel Roční pracovní čísla (RPČ) označují u elektrických tepelných čerpadel poměr vydaného užitečného tepla za rok a elektrické energie přivedené pro provoz tepelného čerpadla. Kromě toho se RPČ používá jako směrná hodnota pro účinnost soustavy tepelného čerpadla. RPČ lze na základě technických dat tepelných čerpadel zjistit podle uznávaných pravidel techniky (VD 4650) výpočtem. Na tuto teoretickou výpočetní hodnotu lze pohlížet výhradně jako na hodnotu směrnou, která slouží mj. jako parametr např. pro státní a jiné podpůrné prostředky. Reálná energetická účinnost soustavy tepelného čerpadla závisí na celé řadě faktorů týkajících se zejména okrajových podmínek provozu. Kromě teploty zdroje tepla, výstupní teploty vytápění a jejich průběhů během topné sezony jsou významné i spotřeby energie pomocných pohonů zdrojů tepla a teplotní spád mezi výstupem a zpátečkou topného systému. Kromě převládajících venkovních teplot, nastavení termostatických nebo zónových ventilů a nastavení regulátoru ovlivňuje RPČ do značné míry i uživatelské chování provozovatele systému. Rozhodující vliv zde může mít větrání, teplota prostoru a spotřeba TV. RPČ podle VD 4650 je normativní srovnávací hodnota, která zohledňuje defi nované provozní podmínky. Skutečné provozní podmínky v konkrétním místě vedou často k odchylkám od vypočítaných RPČ. Vzhledem k popsané problematice rozdílného a velmi důležitého uživatelského chování je srovnání s naměřenými spotřebami energie možné pouze s velkými výhradami. Měření energie Pro žádost o dotaci je v Německu při instalaci tepelného čerpadla od. ledna 2009 zapotřebí měření energie vytápění a přípravy TV. Roční pracovní číslo (RPČ) se počítá podle VD Nejsou k tomu zapotřebí žádné měřiče. Předepsána je však instalace elektroměrů a měřičů energie k měřicím účelům. Kompresor a elektrický dohřev se připojí na samostatný elektroměr. Přesné podmínky si vyžádejte od místního dodavatele elektřiny. Předpis VD 4650 byl v r aktualizován, a výpočet RPČ tak zahrnuje i teplou užitkovou vodu a elektrický dohřev. Podle toho, která norma VD se použije, lze roční pracovní číslo (RPČ) odhadnout na základě elektroměru a měřiče energie podle následujících vzorců: S teplou vodou a elektrickým dohřevem: RPČ = energie pro topný systém + energie pro přípravu TV + proud pro dohřev/(proud pro tepelné čerpadlo + proud pro dohřev - externí ztráta oběhového čerpadla na teplé straně). Energie pro topný systém: Na regulátoru odečtěte v menu Měření energie hodnotu pro záznam Generovaná energie. Energie pro přípravu teplé vody: Na regulátoru odečtěte v menu Měření energie hodnotu pro záznam Generovaná energie. Proud pro dohřev: Na regulátoru odečtěte v menu Měření energie hodnotu pro záznam Spotřeba energie elektr. dohřevu. Proud pro tepelné čerpadlo: Odečtěte aktuální stav elektroměru. Externí ztráty oběhového čerpadle na teplé straně: Tuto hodnotu je třeba odhadnout, např. jako Provozní doba kompresoru x Výkon oběhového čerpadla 0,75. Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

12 6 Rozměry a minimální odstupy 6 Rozměry a minimální odstupy 6. WPS 6 K-...0 K Obr. 6 Obr Všechny rozměry v mm: Okruh solanky vstup 2 Okruh solanky výstup 3 Studená voda - vstup 4 Elektrické přípojky 5 Výstup vytápění 6 Teplá voda výstup 7 Zpátečka vytápění 2 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

13 Rozměry a minimální odstupy WPS E F C D A B Obr. 8 Obr Všechny rozměry v mm: Elektrické přípojky 2 Okruh solanky výstup 3 Okruh solanky vstup 4 Zpátečka zásobníku 5 Výstup zásobníku 6 Zpátečka vytápění 7 Výstup vytápění Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 3

14 6 Rozměry a minimální odstupy 6.3 WPS E C 7 4 F D A B Obr. 0 Obr Všechny rozměry v mm: Elektrické přípojky 2 Okruh solanky výstup 3 Okruh solanky vstup 4 Zpátečka zásobníku 5 Výstup zásobníku 6 Zpátečka vytápění 7 Výstup vytápění 4 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

15 Technické pokyny 7 7 Technické pokyny 7. Konstrukce tepelného čerpadla 7.. WPS 6 K-...0 K Obr. Typový štítek 2 Obslužný panel s displejem 3 Ochrana motoru s resetem kompresoru 4 Samočinné pojistky 5 Spínací skříňka 6 Tlačítko Reset pro ochranu elektrického dohřevu před přehřátím 7 Čerpadlo solanky 8 Výparník (na obrázku zakrytý) 9 Kompresor s izolací 0 Expanzní ventil Obr. 2 Průhledítko 2 Kondenzátor 3 Čerpadlo okruhu s otopnou vodou 4 Elektrický dohřev 5 Filtr topného systému 6 3cestný ventil 7 Dvouplášťový zásobník TV 8 Vypouštěcí kohout otopné vody 9 Hlídač fází 20 Tlačítko Reset, ochrany proti přehřátí elektrického dohřevu WPS (skryté) Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 5

16 7 Technické pokyny 7.2 Systémová řešení Podrobná systémová řešení najdete v projekčních podkladech výrobku Vysvětlivky k systémovým řešením E0 E0.T2 Tab. 2 E E.C0 E.C E.F0 E.G E.P0 E.T E.TT Tab. 3 E0 E Čidlo venkovní teploty Expanzní nádoba Akumulační zásobník Pojistný ventil Oběhové čerpadlo topného systému Tlakoměr Čidlo výstupní teploty Čidlo prostorové teploty E22 E22 E22.E2 E22.G2 E22.G3 E22.Q22 E22.R0 E22.T6 E22.T8 E22.T9 E22.T0 E22.T E22.V0 Tab. 6 E22 Tepelné čerpadlo Elektrický dohřev Čerpadlo okruhu s otopnou vodou Čerpadlo solanky 3cestný ventil Zamezovač zpětného proudění Čidlo teploty chladiva Čidlo Otopná voda vyp Čidlo Otopná voda zap Čidlo Okruhu solanky zap Čidlo Okruhu solanky vyp Filtr E2 E2.G E2.Q E2.T E2.TT Tab. 4 E2 E2 E2.E2 E2.F0 E2.G2 E2.G3 E2.Q2 E2.R0 E2.T6 E2.T8 E2.T9 E2.T0 E2.T E2.V0 E2 Oběhové čerpadlo směšovaného okruhu Směšovač Čidlo výstupní teploty Čidlo prostorové teploty Tepelné čerpadlo Elektrický dohřev Pojistný ventil Čerpadlo okruhu s otopnou vodou Čerpadlo solanky 3cestný ventil Zamezovač zpětného proudění Čidlo teploty Chlad. v plynném stavu Čidlo Otopná voda vyp Čidlo Otopná voda zap Čidlo Okruhu solanky zap Čidlo Okruhu solanky vyp Filtr E3 E3.C0 E3.F0 E3.F E3.P0 E3.Q2 E3.Q22 E3.Q23 E3.R0 E3.R02 E3.V0 E3.V02 Tab. 7 E3 E4 E4 E4.F0 E4.T3 E4.V4 E4.W4 Tab. 8 E4 Expanzní nádoba Pojistný ventil Odvzdušňovací ventil (automatický) Tlakoměr Plnicí ventil Plnicí ventil Plnicí ventil Zamezovač zpětného proudění Zamezovač zpětného proudění Filtr Odlučovač mikrobublin Zásobník teplé vody Pojistný ventil Čidlo teploty zásobníku Teplá voda Studená voda Tab. 5 E2 E7 E7.E E7.E.F E7.E.Q7 Olejový/plynový kotel Odvzdušňovací ventil (automatický) Směšovač Tab. 9 E7 6 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

17 Technické pokyny WPS 6 K-...0 K- E.G E T E.TT E4.V4 E2.F0 E4.W4 E3.F E3.V02 E4.F0 E3.C0 E3.F0 E3.P0 E2.V0 AR Pa M E4 E.C0 E.F0 E.P0 E2.Q2 Pa E4.T3 T T E0.T2 E.T T T E2.T9 T E2.T8 E3.Q2 E3.Q22 E3.Q23 E3.V0 E2.G2 E2.E2 E3 T E2.T6 E2.G3 T E2.T0 E.C E2 T E2.T Obr. 3 Monoenergetické, nesměšovaný otopný okruh s akumulačním zásobníkem Při instalacích s podlahovým vytápěním s individuálním řízením v prostoru, je vždy požadován akumulační zásobník (E.C), aby bylo možné garantovat průtok tepelným čerpadlem. Vysvětlivky k systémovým řešením ( 7.2.). Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 7

18 7 Technické pokyny E.G E T E.TT E2.Q M E2.G E2.T T E2 T E2.TT E2.F0 E4.V4 E4.W4 E4.F0 E3.F E3.V02 E3.C0 E3.F0 E3.P0 E2.V0 AR Pa M E4 E2.Q2 E.C0 E.F0 E.P0 Pa E4.T3 T T E0.T2 E.T T T E2.T9 T E2.T8 E3.Q2 E3.Q22 E3.Q23 E3.V0 E2.G2 E2.E2 E3 T E2.T6 E2.G3 T E2.T0 E.C E2 T E2.T Obr. 4 Monoenergetické, nesměšovaný a směšovaný otopný okruh s akumulačním zásobníkem Při instalacích s podlahovým vytápěním s individuálním řízením v prostoru, je vždy požadován akumulační zásobník (E.C), aby bylo možné garantovat průtok tepelným čerpadlem. Vysvětlivky k systémovým řešením ( 7.2.). 8 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

19 Technické pokyny WPS E.G E T E.TT E4.V4 E4.T3 T E4.F0 E2.F0 E3.F E3.V02 AR E3.C0 E3.F0 E3.P0 E4 E4.W4 Pa E.C0 E.F0 E.P0 Pa E2.Q2 T E2.T9 M E2.V0 T E0.T2 E.T T T E2.T8 E3.Q2 E3.Q22 E3.Q23 E3.V0 E2.G2 E2.E2 E3 T E2.T6 E2.G3 T E2.T0 E.C E2 T E2.T Obr. 5 Monoenergetické, nesměšovaný otopný okruh s akumulačním zásobníkem a s externí akumulací teplé vody Při instalacích s podlahovým vytápěním s individuálním řízením v prostoru, je vždy požadován akumulační zásobník (E.C), aby bylo možné garantovat průtok tepelným čerpadlem. Vysvětlivky k systémovým řešením ( 7.2.). Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 9

20 7 Technické pokyny E.G E T E.TT E.C0 E.F0 E.P0 Pa E4.V4 E4.T3 T E4.F0 E2.F0 E3.F E3.V02 E3.C0 E3.F0 E3.P0 E.T T HHM7- AR Pa E4 E4.W4 E7.Q7 E7.E.F M CAN M E2.Q2 T E2.T9 E7 E2.V0 T E0.T2 T E2.T8 E3.Q2 E3.Q22 E3.Q23 E3.V0 E2.G2 E2.E2 E3 T E2.T6 E2.G3 T E2.T0 E.C E2 T E2.T Obr. 6 Bivalentní, nesměšovaný otopný okruh s akumulačním zásobníkem a s akumulací teplé vody Při instalacích s podlahovým vytápěním s individuálním řízením v prostoru, je vždy požadován akumulační zásobník (E.C), aby bylo možné garantovat průtok tepelným čerpadlem. Pro optimální funkci tepelného čerpadla je u zobrazené hydrauliky požadován v. otopném okruhu minimální průtok, aby mohlo čidlo E.T, evidovat správnou teplotu na výstupu. Aby bylo možné provádět tepelnou dezinfekci, je požadována instalace dohřevu, do zásobníku teplé vody. Řízení tohoto dohřevu provádí Multi modul HHM7-, který se rovněž stará o připojování kotle na olej / plyn (E 7), stejně jako o funkci směšovače (E7.Q7). Pro dohřev (pomocí kotle) se směšovačem, je potřeba Multi modul HHM 7- (příslušenství). Vysvětlivky k systémovým řešením ( 7.2.). 20 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

21 Technické pokyny WPS SC40 4 HMC0- HHM7-5 S E2.TT.T5 E3.TT.T5 TW TW2 T T T T E2. T E3. T KS0 R E2. G M E2. Q E3. G M E3. Q M R4 T PZ E0.T2 E.T E4.T3 S2 S4 400V AC Logalux SMH EW Logalux PNR Logatherm WPS Obr. 7 Bivalentní nesměšovaný otopný okruh se solárním zásobníkem Pozice modulů: u zdroje tepla-/chladu 2 u zdroje tepla-/chladu nebo na stěně 3 ve stanici 4 ve stanici nebo na stěně 5 na stěně *pokud se bude používat pro zpátečku tepelného čerpadla střední připojení k zásobníku, bude se používat, při provozu tepelného čerpadla pouze horní část zásobníku. To umožní také použití většího akumulačního zásobníku, když se použije spodní napojení k zásobníku. Výkon [kw] PNR 500 E P500-Solar PNR 750 E P750-Solar PNR 000 E P000- Solar WPS* 6-7 X X X Kotel na tuhá paliva Tab. 0 9 X X X 3 X X 8 X Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 2

22 7 Technické pokyny Zobrazené příklady hydraulik popisují odsouhlasená a odzkoušená systémová řešení a zaručují optimální a efektivní funkci. Tabulky 0 a ukazují, která systémová řešení doporučujeme a které kombinace jsou možné. Kombinace s jinými zásobníky nejsou odzkoušené. Pokud budou použity jiné zásobníky, nemůžeme převzít záruku, za funkčnost celého systému. Maximální nastavitelná teplota TV, pomocí tepelného čerpadla Tab. Zásobník Bivalentní zásobník TV Objem 340 l 490 l kw / Typ SMH 400 E SMH 500 E WPS 6-5,6 55 C 55 C WPS 8-7,3 55 C 55 C WPS 0-0,0-55 C WPS 3-2,8-55 C WPS 7-6, - 55 C 22 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

23 Technické pokyny WPS SC HMC0- HHM7-5 E2.TT.T5 E3.TT.T5 TW TW2 T T T T E2. T E3. T E2. G M E2. Q E3. G M E3. Q T PZ E0.T2 R* E.T FK FAG E4.T3 T PP T T2 T T T RTA 400V AC Logalux SMH EW Logalux PR000 Logano S6-8 Logatherm WPS Obr. 8 Bivalentní nesměšovaný otopný okruh s akumulačním zásobníkem a kotlem na tuhá paliva Pozice modulů: u zdroje tepla-/chladu 2 u zdroje tepla-/chladu nebo na stěně 3 ve stanici 4 ve stanici nebo na stěně 5 na stěně Výkon [kw] PR 500 P500-S PR 750 P750-S PR 000 P000-S WPS* 6-7 X X X Kotel na tuhá paliva Tab. 2 9 X X X 3 X X 8 X *pokud se bude používat pro zpátečku tepelného čerpadla střední připojení k zásobníku, bude se používat, při provozu tepelného čerpadla pouze horní část zásobníku. To umožní také použití většího akumulačního zásobníku, když se použije spodní napojení k zásobníku. Zobrazené příklady hydraulik popisují odsouhlasená a odzkoušená systémová řešení a zaručují optimální a efektivní funkci. Tabulka 2 ukazuje, která systémová řešení doporučujeme a které kombinace jsou možné. Kombinace s jinými zásobníky nejsou odzkoušené. Pokud budou použity jiné zásobníky, nemůžeme převzít záruku za funkčnost celého systému. Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 23

24 7 Technické pokyny 7.3 Technické údaje 7.3. WPS 6 K-...0 K- Jednotka WPS 6 K- WPS 8 K- WPS 0 K- Provoz solanka/voda Topný výkon (B0/W35) ) kw 5,8 7,6 0,4 Topný výkon (B0/W45) ) kw 5,6 7,3 0 COP (B0/W35) ) 4,4 4,7 4,7 COP (B0/W45) ) 3,4 3,6 3,7 Okruh solanky Jmenovitý průtok (DT = 3K) 2) m 3 /h,40,87 2,52 Příp. externí pokles tlaku 2) kpa Max. tlak bar 4 Obsah (interní) l 5 Provozní teplota C Připojení (Cu) mm 28 Kompresor Typ Copeland fi xed scroll Hmotnost chladiva R40A 3) kg,55,95 2,2 Max. tlak bar 42 Vytápění Jmenovitý průtok (delta_t = 7K) m 3 /h 0,72 0,94,3 Min./max. výstupní teplota C 20/62 Max. příp. provozní tlak bar 3,0 Obsah otopné vody včetně pláště zásobníku l 47 Připojení (Cu) mm 22 Teplá voda Max. výkon bez/s elektr. dohřevem kw 5,8/4,8 7,6/6,6 0,4/9,4 Jmenovitý obsah teplé vody l 85 Číslo NL,0,,6 Min./max. příp. provozní tlak bar 2/0 Připojení (nerezová ocel) mm 22 Elektrické připojovací hodnoty Elektrické připojení 400V 3N~50Hz Pojistka, pomalá. Při elektr. dohřevu 6 kw/9 kw A 0/6/20 6/6/20 6/20/25 Jmenovitý příkon kompresoru (B0/W35) kw,32,63 2,9 Max. proud s omezovačem rozběhového proudu 4) A 27,0 27,5 29,5 Druh ochrany P X Všeobecné informace Přípustné okolní teploty C Hladina akustického tlaku 5) db(a) Hladina akustického výkonu 6) db(a) Rozměry (šířka x hloubka x výška) mm 600 x 645 x 800 Hmotnost (bez obalu) kg Tab. 3 Technické údaje ) S interním čerpadlem podle EN 45 2) S etylénglykolem 3) Potenciál skleníkového efektu, GWP 00 = 980 4) WPS 6 K- maximální proud bez omezení náběhového proudu 5) Podle EN 203 6) Podle EN Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

25 Technické pokyny Graf čerpadel WPS 6K- WPS 0K- Čerpadlo solanky 6K- Čerpadlo solanky 8K- H[kPa] H[m] max Q[m³/h] ,2 Q[l/s] H [kpa] H [m] V [m³/h] 0 0,2 0,4 0,6 0,8,0,2 V [l/s] il Tab. 4 Čerpadlo solanky 0K- Čerpadlo vytápění, primární 6K- - 0K- H[kPa] H[m] max Q[m³/h] Q[l/s] H [kpa] H [m] A B C D E F G H A- U = 0 V (4450 /min) B- U = 9 V (3990 /min) C- U = 8 V (3520 /min) D- U = 7 V (3060 /min) E- U = 6 V (2590 /min) F- U = 5 V (2200 /min) G- U = 4 V (660 /min) H- U = 3 V (200 /min) 0 0 0,5,0,5 2,0 2,5 3,0 3,5 4,0 V [m³/h] V [l/s] 0 0,2 0,4 0,6 0,8, il Tab. 5 H Zbytková dopravní výška (bez nemrznoucího prostředku) Q Průtok Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 25

26 7 Technické pokyny WPS Jednotka WPS 6- WPS 8- WPS 0- WPS 3- WPS 7- Provoz solanka/voda Topný výkon (B0/W35) ) kw 5,8 7,6 0,4 3,3 7,0 Topný výkon (B0/W45) ) kw 5,6 7,3 0,0 2,8 6, COP (B0/W35) ) 4,4 4,7 4,8 4,8 4,7 COP (B0/W45) ) 3,4 3,6 3,8 3,8 3,6 Okruh solanky Jmenovitý průtok (delta_t = 3K) 2) m 3 /h,40,87 2,52 3,24 4,07 Příp. externí pokles tlaku 2) kpa Max. tlak bar 4 Obsah (interní) l 5 Provozní teplota C Připojení (Cu) mm Kompresor Typ Copeland fi xed scroll Hmotnost chladiva R407A 3) kg,55,95 2,40 2,65 2,80 Max. tlak bar 42 Vytápění Jmenovitý průtok (delta_t = 7K) m 3 /h 0,72 0,94,30,66 2,09 Min. výstupní teplota C 20 Max. výstupní teplota C 62 Max. příp. provozní tlak bar 3,0 Obsah teplé vody l 7 Připojení (Cu) mm Elektrické připojovací hodnoty Elektrické připojení 400V 3N~50Hz Pojistka, pomalá. Při elektr. dohřevu 3/6/9kW A 0/6/20 6/6/20 6/20/25 6/25/25 20/25/32 Jmenovitý příkon kompresoru (B0/W35) kw,32,63 2,9 2,80 3,64 Max. proud s omezovačem rozběhového proudu 4) A 27,00 27,50 29,50 28,50 29,50 Druh ochrany P X Všeobecné informace Přípustné okolní teploty C Hladina akustického tlaku 5) db(a) Hladina akustického výkonu 6) db(a) Rozměry (šířka x hloubka x výška) mm 600 x 645 x 520 Hmotnost (bez obalu) kg Tab. 6 Technické údaje ) S interním čerpadlem podle EN 45 2) S etylénglykolem 3) Potenciál skleníkového efektu, GWP 00 = 980 4) WPS 6- maximální proud bez omezení náběhového proudu 5) Podle EN 203 6) Podle EN Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

27 Technické pokyny Graf čerpadel WPS 6- WPS 7- Čerpadlo solanky 6- Čerpadlo solanky 8- H[kPa] H[m] max Q[m³/h] ,2 Q[l/s] H [kpa] H [m] V [m³/h] 0 0,2 0,4 0,6 0,8,0,2 V [l/s] il Tab. 7 Čerpadlo solanky 0- Čerpadlo vytápění, primární H[kPa] H[m] max Q[m³/h] Q[l/s] H [kpa] H [m] A B C D E F G H A- U = 0 V (4450 /min) B- U = 9 V (3990 /min) C- U = 8 V (3520 /min) D- U = 7 V (3060 /min) E- U = 6 V (2590 /min) F- U = 5 V (2200 /min) G- U = 4 V (660 /min) H- U = 3 V (200 /min) 0 0 0,5,0,5 2,0 2,5 3,0 3,5 4,0 V [m³/h] V [l/s] 0 0,2 0,4 0,6 0,8, il Tab. 8 H Zbytková dopravní výška (bez nemrznoucího prostředku) Q Průtok Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 27

28 7 Technické pokyny Čerpadlo vytápění, primární 7- H [kpa] H [m] A 00 0 B 80 8 C A- U = 0,00 V (4850 /min) B- U = 9,09 V (4400 /min) C- U = 8,28 V (4000 /min) D- U = 7,46 V (3600 /min) E- U = 6,65 V (3200 /min) F- U = 5,84 V (2800 /min) G- U = 5,03 V (2400 /min) H- U = 4,22 V (2000 /min) - U = 3,4 V (600 /min) J- U = 3,00 V (400 /min) 60 6 D E F G 2 H J V [m³/h] V [l/s] 0 0,2 0,4 0,6 0,8,0,2, 4, il Tab. 9 H Zbytková dopravní výška (bez nemrznoucího prostředku) Q Průtok Naměřené hodnoty teplotních čidel C Ω T... C Ω T Tab. 20 Teplotní čidlo: změřené hodnoty 28 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

29 Předpisy 8 8. Předpisy Dodržujte následující směrnice a předpisy: Místní normy a předpisy elektroenergetické společnosti s příslušnými zvláštními předpisy (TAB) BmSchG, 2. odstavec: Zařízení nepodléhající schválení TA Lärm Technický návod na ochranu proti hluku - (Všeobecný administrativní předpis ke spolkovému zákonu o ochraně před emisemi) Zemský stavební řád EnEG (zákon o úsporách energie) EnEV (vyhláška o energeticky úsporné tepelné izolaci a energeticky úsporném technickém zařízení budov) EN (Bezpečnost elektrických přístrojů pro domácnost a podobné účely) Část (Všeobecné požadavky) Část 2-40 (Zvláštní požadavky pro elektricky poháněná tepelná čerpadla, klimatizační jednotky a odvlhčovače vzduchu) EN 2828 (Systémy vytápění v budovách - plánování teplovodních topných systémů) DVGW, Wirtschafts- a Verlagsgesellschaft, Gas- a Wasser GmbH - Josef-Wirmer-Str Bonn - Pracovní list W 0 Směrnice pro oblasti s ochranou pitné vody. Část : Pásma hygienické ochrany spodní vody Normy DN, Beuth-Verlag GmbH - Burggrafenstraße Berlin - DN 988, TRW (Technická pravidla pro instalace pitné vody) - DN 408 (Tepelná izolace a úspora energie v budovách) - DN 409 (Ochrana proti hluku v pozemním stavitelství) - DN 4708 (Centrální systémy ohřevu teplé vody) - DN 4807 popř. EN 383 (Expanzní nádoby) - DN 8960 (Chladiva - Požadavky a značky) - DN (Chladicí zařízení - bezpečnostnětechnické zásady pro navrhování, výbavu a instalaci - dimenzování) - DN VDE 000, (Zřizování silnoproudých zařízení se jmenovitým napětím do 000 V) - DN VDE 005 (Provoz elektrických zařízení) - DN VDE 0730 (Předpisy pro přístroje s elektromotorickým pohonem pro domácnost a podobné účely) - Směrnice VD, Verein Deutscher ngenieure e.v. - Postfach Düsseldorf - VD 2035 List : Zamezení vzniku škod v teplovodních topných systémech - Tvorba kotelního kamene v systémech pro ohřev pitné vody a v teplovodních topných systémech - VD 208 Vznik a snižování hluku vzduchotechnických zařízení - VD 275 Snižování hluku teploa horkovodních topných systémů - VD 4640 Geotermické využití podloží. List : Základy, schvalování, aspekty životního prostředí. List 2: Systémy tepelných čerpadel spojených se zemí - VD 4650 List : Zkrácená metoda výpočtu ročního pracovního čísla tepelných čerpadel. Rakousko: - Místní předpisy a regionální stavební řády - Předpisy pro provozovatele zásobovacích sítí (VNB) - Předpisy pro podniky zásobující vodou - Vodoprávní zákon z r. 959 v platném znění - ÖNORM H 595- Zábrana škod způsobených - korozí a tvorbou kotelního kamene v uzavřených teplovodních topných systémech do 00 C - ÖNORM H Zábrana škod způsobených mrazem v uzavřených topných systémech Švýcarsko: kantonální a místní předpisy Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 29

30 9 nstalace 9 nstalace nstalaci je oprávněna provést pouze autorizovaná odborná fi rma. nstalatér musí dodržet platná pravidla a předpisy a také pokyny uvedené v návodu k instalaci a obsluze. 9. Okruh solanky nstalace a plnění Při instalaci a plnění okruhu solanky je nutné respektovat platná nařízení a předpisy. Zem, která se má použít pro naplnění plochy kolem systému solanky, nesmí obsahovat žádné kameny nebo jiné předměty. Před plněním okruhu solanky zkontrolujte tlak, abyste zajistili, že systém bude těsný. Dbejte na to, aby se při odpojování okruhu solanky nedostaly do systému nečistoty nebo písek. Mohlo by tak dojít k zastavení tepelného čerpadla a k poškození jeho součástí. Plnicí zařízení Plnicí zařízení nepatří do rozsahu dodávky a je třeba je instalovat do blízkosti vstupu solanky. Odvzdušňovač Aby se zabránilo provozním poruchám v důsledku zavzdušnění, je třeba mezi plnicí zařízení a tepelné čerpadlo instalovat odlučovač mikrobublin s odvzdušňovacím ventilem. Tyto komponenty rovněž nepatří k rozsahu dodávky. Expanzní nádoba, Pojistný ventil, Tlakoměr Expanzní nádobu, pojistný ventil a tlakoměr obdržíte u zastoupení značky Buderus. Čerpadlo solanky Čerpadlo solanky je z výroby nastaveno na maximum ( Obr. 9). V případě potřeby, když se musí nastavení změnit, aby se dosáhla správná hodnota Delta ( kapitola 9.4), otáčejte kolečkem/knofl íkem, aby se tato změna provedla. Hodnota se ale musí pohybovat uvnitř šedé oblasti. min max ext. in min max Obr. 9 Vedení solanky Aby se zabránilo tvorbě kondenzátu na trubkách a armaturách, musí být všechna vedení solanky v budově, opatřena odpovídající izolací, vhodnou proti chladu. Membránová expanzní nádoba v okruhu solanky Membránovou expanzní nádobu zvolte podle: Model WPS , K- WPS Objem 2 litrů 8 litrů Tab. 2 Nemrznoucí kapalina/antikorozní prostředek Protizámrazová ochrana musí být zaručena do 5 C. K tomuto účelu doporučujeme etylenglykol. Nezamrzající prostředky na bázi soli se nesmějí používat. Povolené prostředky jsou pouze prostředky na bázi Etylenglykolu, které jsou s obsahem/nebo bez obsahu inhibitorů proti korozi. 30 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

31 nstalace Topný systém Průtok nad topným systémem Do nesměšovaného okruhu (E) nebo do směšovaného okruhu (E2, E3...) je zapotřebí instalovat obtok, nebude-li použito oběhové čerpadlo (G) řízené podle tlakového spádu. Pokud je paralelně k topnému systému napojen akumulační zásobník, nejsou z hlediska průtoku žádné další požadavky. Bypass není požadován. A Pozor: Pokud se při plnění nedodrží pořadí naplňování, může dojít k poškození zásobníku teplé vody. Naplňte zásobník teplé vody a držte jej pod tlakem, ještě předtím-tučně, než se bude plnit systém. Přetlaková expanzní nádoba Podle normy EN 2828, určete přetlakovou expanzní nádobu. Filtr (ve WPS je dopředu instalován) Součástí dodávky WPS 6 K K- je ventil s fi ltrem pro topný systém. Tento ventil se musí instalovat v blízkosti připojení vedení zpátečky. Čerpadlo vytápění - primární Nastavení z výroby pro primární čerpadlo vytápění je ext. in ( obr. 20). Nastavení z výroby primárního čerpadla vytápění (ext. in), nesmí být měněno pomocí otočného knofl íku. Nastavení čerpadla se bude řídit z regulace. min max ext. in min max Pozinkovaní otopná tělesa a vedení trubek Aby se zabránilo tvorbě plynů v topném systému, vyvarujte se používání pozinkovaných otopných těles a vedení trubek. Nemrznoucí prostředky v topném systému Normálně se v topném systému nepoužívá žádný glykol. V jednotlivých případech může být glykol přimícháván, jako přídavná ochrana v koncentraci max. 5 %. Výkon tepelného čerpadla se přitom zmenší. A Pozor: V topném systému se nesmí používat žádné nemrznoucí prostředky. Pojistný ventil Podle EN 2828 je předepsán pojistný ventil. Pojistný ventil je třeba namontovat svisle. A Pozor: Pojistný ventil v žádném případě nezavírejte. 9.3 Volba místa instalace Při volbě místa instalace mějte na paměti, že tepelné čerpadlo vytváří určitou hladinu hluku ( kap. 7.3). 9.4 Předběžná instalace potrubních přípojek Připojovací potrubí pro okruh solanky, topný okruh a popř. teplou vodu instalujte na straně stavby až k místu instalace. Do otopného okruhu na straně stavby namontujte expanzní nádobu, pojistnou skupinu a tlakoměr (příslušenství). Plnicí zařízení namontujte ve vhodném místě okruhu solanky Obr. 20 Bezpečnostní termostat V některých zemích je požadováno, aby byl bezpečnostní termostat zabudován v okruhu podlahového vytápění. Bezpečnostní termostat se připojuje na externí vstup ( obr. 50) okruhu. Blokovat vytápění se nastaví na Ano ( kap. 5.0). Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 3

32 9 nstalace 9.5 Proplachování potrubí vytápění Tepelné čerpadlo je součástí topného systému. Poruchy tepelného čerpadla mohou vzniknout v důsledku nekvalitní vody v topném systému nebo nepřetržitým přívodem kyslíku. Přítomností kyslíku dochází k tvorbě korozních produktů ve formě magnetitu a usazenin. Magnetit se vyznačuje brusným účinkem, který se projevuje v čerpadlech, ventilech a komponentech s turbulentním prouděním, např. v kondenzátoru. U topných systémů, které je nutné pravidelně plnit, nebo jejichž otopná voda při odběru vzorků vody neobsahuje čistou vodu, je třeba před instalací tepelného čerpadla učinit příslušná opatření, např. instalovat filtr a odvzdušňovač. K úpravě vody nepoužívejte žádné přísady. Pro zvýšení hodnoty ph jsou přísady přípustné. Doporučená hodnota ph činí 7,5 9. K ochraně tepelného čerpadla bude případně nutný výměník tepla. 9.7 Tepelná izolace Veškerá potrubí teplého a studeného okruhu musí být opatřena vhodnou tepelnou a kondenzační izolací podle platných norem. 9.8 Sejmutí čelního opláštění Odšroubujte šrouby a opláštění sejměte směrem nahoru A Pozor: Usazeniny v potrubní síti mohou tepelné čerpadlo poškodit. Usazeniny odstraňte vypláchnutím potrubní sítě Plnění topného systému odsolenou vodou Při kombinaci tepelného čerpadla s kotlem, může být z důvodu ochrany kotle před korozí, požadováno plnění celého systému odsolenou vodou. Odsolením vody se dosáhne snížení elektrické měrné vodivosti vody a současně se minimalizuje potenciál pro korozi. Voda v systému neobsahuje látky, které způsobují tvorbu usazenin. Všechny látky, které podporují korozi jsou odstraněny a měrná vodivost vody je na velmi nízké úrovni. Závěrem: sklon k tvorbě koroze a rychlost korodovat je tímto redukována na minimum. 9.6 Ustavení Odstraňte obal a dbejte přitom pokynů na něm uvedených. Přiložené příslušenství vyjměte. Namontujte dodané stavěcí nohy a tepelné čerpadlo vyrovnejte. Obr Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.

33 nstalace Montáž čidel teploty 9.9. Čidlo teploty na výstupu T Při druhu provozu Monoenergetické nebo Monovalentní s akumulačním zásobníkem: Čidlo namontujte do horní části zásobníku. Viz návod k instalaci zásobníku. Při druhu provozu Bivalentní paralelně nebo Bivalentní alternativně: Čidlo s kontaktem k výstupnímu potrubí namontujte přímo za výstup směšovače (Q7) Čidlo venkovní teploty T2 Čidlo namontujte na nejchladnější stranu domu. Čidlo musí být chráněno proti přímému slunečnímu záření, průvanu nebo podobným vlivům. Čidlo také namontujte přímo pod střechu Čidlo teploty teplé vody T3 WPS 6 K-...0 K-: Čidlo je předběžně namontováno do zásobníku TV. WPS : Čidlo namontujte tehdy, použijete-li externí zásobník TV. Čidlo namontujte cca v /3 výšky nade dnem zásobníku TV. Čidlo je potřeba namontovat nad zpátečkou k tepelnému čerpadlu ( obr. 22) Prostorové čidlo teploty HRC 2 (příslušenství) Pro úplné údaje k instalaci, odkaz na oddělený návod k použití. Při instalaci prostorového teplotního čidla se musí regulace nacházet v rovině instalatér. Na jeden okruh je možné připojit jeden HRC 2, prostorové teplotní čidlo. Jen ten prostor, ve kterém je instalováno prostorové teplotní čidlo, může ovlivňovat regulace teploty v prostoru,odpovídající topnému okruhu. Regulace podporuje až 4 prostorová teplotní čidla Požadavky na místo montáže: Pokud možno na vnitřní stěně bez průvanu nebo tepelného záření. Nerušená cirkulace vzduchu v prostoru pod čidlem prostorové teploty T5 (šrafovanou plochu na obr. 23 ponechte volnou). T5 0,3 m,2 -,5 m 0,6 m 0,3 m / Obr. 23 Doporučené místo montáže pro T5 Obr. 22 Montáž teplotních čidel čidlo teploty 2 čidlo zpátečky do tepelného čerpadla Logatherm WPS Změny za účelem technického vylepšení vyhrazeny. 33

34 9 nstalace 9.0 Plnění topného systému Přetlak v expanzní nádobě umístěné na straně stavby nastavte na statickou výšku topného systému. Otevřete ventily otopných těles. Otevřete uzavírací kohout fi ltru, naplňte topný systém na a 2 bary a uzavřete. Odvzdušněte topný systém. Topný systém znovu naplňte na až 2 bary. Zkontrolujte těsnost spojovacích míst. 9. Plnění okruhu solanky Okruh solanky naplňte solankou, která zaručí ochranu proti mrazu do 5 C. Doporučujeme použít směs vody a monoetylenglykolu. Obr. 25 Plnicí zařízení WPS Mezi plnicí stanicí a plnicí zařízení připojte dvě hadice ( obr. 26). Používejte jen nemrznoucí prostředky na bázi monoetylénglykolu s inhibitory proti korozi. Nemrznoucí prostředky na bázi soli nejsou povoleny. Pomocí tabulky můžete podle délky okruhu solanky a vnitřního průměru potrubí odhadnout, kolik solanky budete potřebovat. Vnitřní průměr Jednoduchá trubka Objem na metr Sonda ve tvaru dvojitého U 28 mm 0,62 l 2,48 l 35 mm 0,96 l 3,84 l Tab. 22 Množství solanky Jako zemní sondy se většinou používají sondy ve tvaru dvojitého U, které obsahují vždy dvě trubky pro výstup a zpátečku. Pro plnění popsané v následujícím textu je zapotřebí použít plnicí stanici. U jiné výbavy postupujte stejným způsobem. Obr. 26 Plnění pomocí plnicí stanice Plnicí stanici naplňte vodou, nemrznoucí kapalinou a solankou. Vodu nalijte před nemrznoucí kapalinou. Ventily plnicího zařízení nastavte do plnicí polohy ( obr. 27). Obr. 24 Plnicí zařízení WPS , WPS 6K-...0 K- Obr. 27 Plnicí zařízení v plnicí poloze 34 Logatherm WPS Změny za účelem technického vylepšení vyhrazeny.
