1 ZVYŠOVÁNÍ KVALITY VÝUKY VE STAVEBNÍCH OBORECH Registrační číslo projektu: CZ.1.07/1.1.24/

2 Vítáme Vás na pracovním semináři k projektu Zvyšování kvality výuky ve stavebních oborech, který pořádá Střední škola technických oborů, Havířov-Šumbark.

3 Cílem semináře je seznámit Vás s obsahem devíti odborných témat, diskutovat o vhodnosti a náročnosti zadaného úkolu a jeho řešení ke každému z témat. Přejeme Vám příjemný a zajímavý poslech

4 OBSAH 1. Úvod a informace k řešení projektu Mgr. Jaroslav Knopp 2. Instalační předstěnové systémy Ing. František Kořistka 3. Řešení bytových jader Ing. František Kořistka 4. Sluneční kolektory Ing. František Kořistka 5. Tepelná čerpadla Ing. František Kořistka 6. Šíření hluku ve vzduchotechnice a jeho eliminace Bohumil Pisk

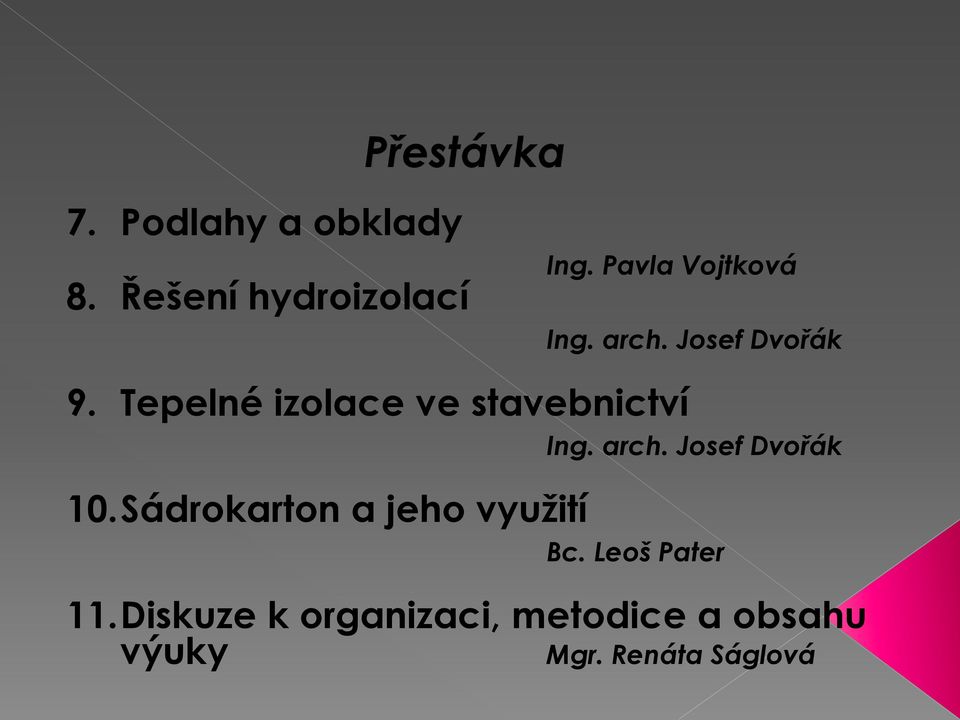

5 Přestávka 7. Podlahy a obklady 8. Řešení hydroizolací Ing. Pavla Vojtková Ing. arch. Josef Dvořák 9. Tepelné izolace ve stavebnictví Ing. arch. Josef Dvořák 10. Sádrokarton a jeho využití Bc. Leoš Pater 11. Diskuze k organizaci, metodice a obsahu výuky Mgr. Renáta Ságlová

6 Stavební projekt rodinný dům v Havířově

7 1. Úvod a informace k řešení projektu, Mgr. Jaroslav Knopp manažer projektu Slovo ředitele školy a manažera projektu

8 Děkuji Vám za pozornost Mgr. Jaroslav Knopp

9 2. Instalační předstěnové systémy, Ing. František Kořistka Popis objektu Jde o řadový dům na pozemku území Havířova Dům je přízemní s obytným podkrovím, nepodsklepený s vestavěnou garáží Dispoziční řešení je dvoupodlažní. V prvním nadzemním podlaží je situována garáž, vstup do domu se zádveřím, hala se schodištěm, pokoj, koupelna s WC, kuchyň s jídelnou a obývací pokoj. Z obývacího pokoje je řešen vstup na terasu V druhém nadzemním podlaží podkroví se nachází galerie se schodištěm, ložnice, šatna, dva pokoje, samotné WC a koupelna se standartním vybavením a plynovým kotlem

10 Výkres stavebního objektu (půdorys - 1.NP)

12 Řešení instalačního předstěnového systému V 1. nadzemním podlaží IPS pro suchou instalaci (s.v. = mm) Ve 2. nadzemním podlaží použit IPS pro zazdívání s atypickou konstrukcí sádrokartonu Jako příklad zvolena v koupelně přečerpávací stanice v umyvadlové řadě

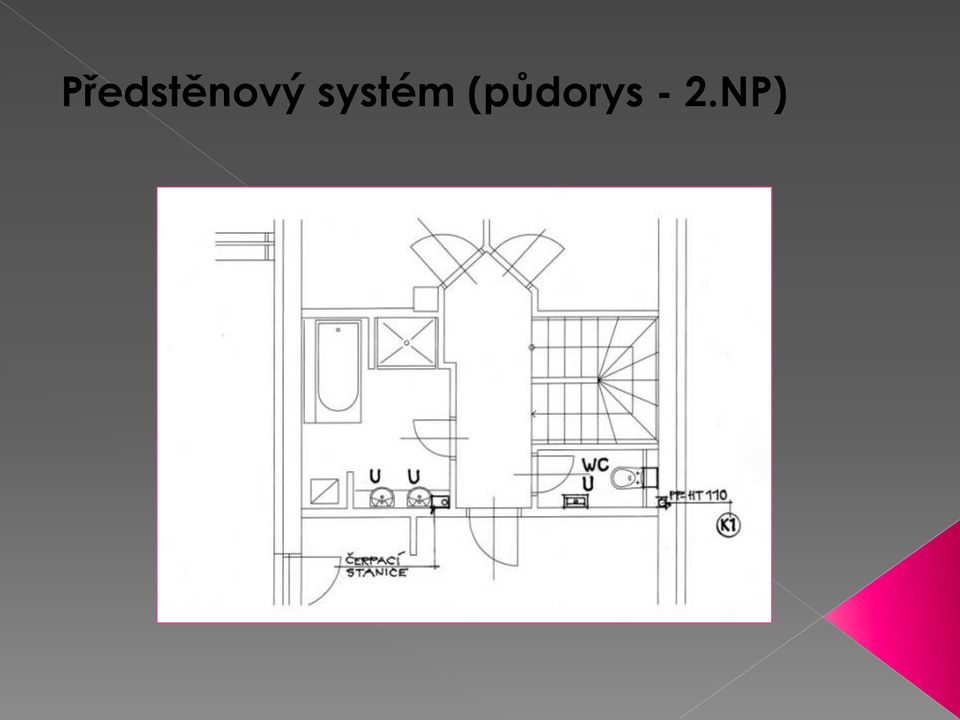

13 Předstěnový systém (půdorys - 2.NP)

14 Výkladová část Přehled nabízeného sortimentu na trhu (fy ALCAPLAST, GEBERIT) Vhodnost řešení IPS vzhledem k normativním požadavkům Možnosti řešení IPS, připravenost místa Objasňuje žákům nezbytné údaje, které jsou potřebné pro návrh

15 Zadání úkolu Navrhuje zařizovací předměty v IPS a posuzuje jejich umístění Zpracuje montážní schéma Graficky zpracuje rozvody vnitřní kanalizace a vnitřního vodovodu Pro rozvody zdravotechniky provede výpis materiálu s cenovou nabídkou Popíše montážní postup IPS včetně navržených rozvodů

16 Děkuji Vám za pozornost! Ing. František Kořistka

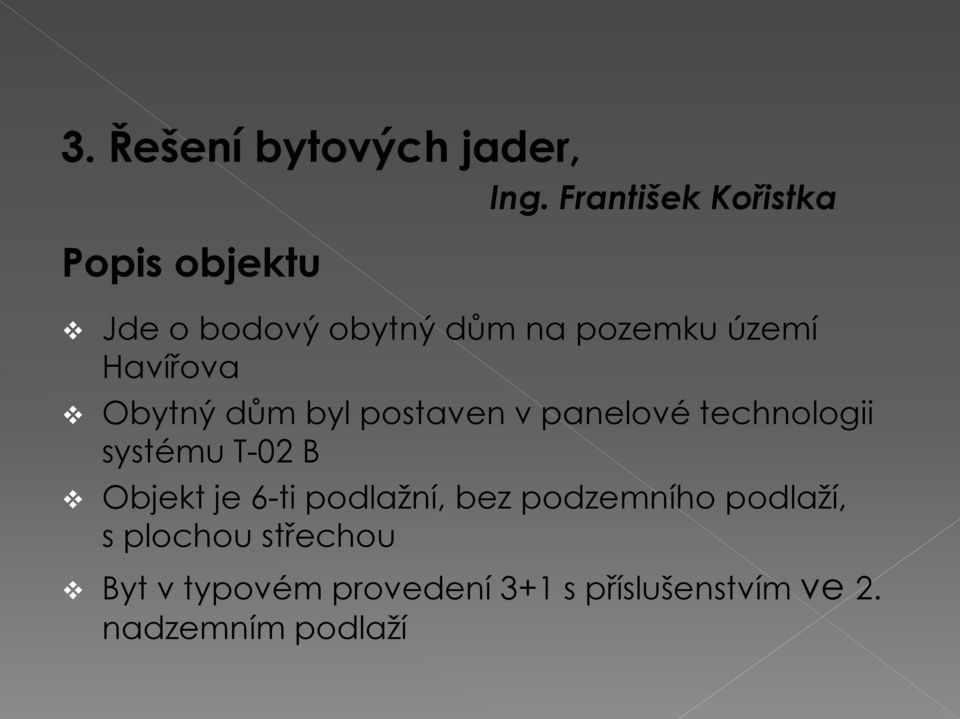

17 3. Řešení bytových jader, Ing. František Kořistka Popis objektu Jde o bodový obytný dům na pozemku území Havířova Obytný dům byl postaven v panelové technologii systému T-02 B Objekt je 6-ti podlažní, bez podzemního podlaží, s plochou střechou Byt v typovém provedení 3+1 s příslušenstvím ve 2. nadzemním podlaží

18 Výkres bytového jádra (půdorys 2.NP)

19 Stavební úpravy bytového jádra Hygienické místnosti jsou plošně zvětšeny na úkor chodby V prostoru koupelny byl umístěn sprchovací kout vč. vany a umývadla Propojení prostoru kuchyně a obývacího pokoje

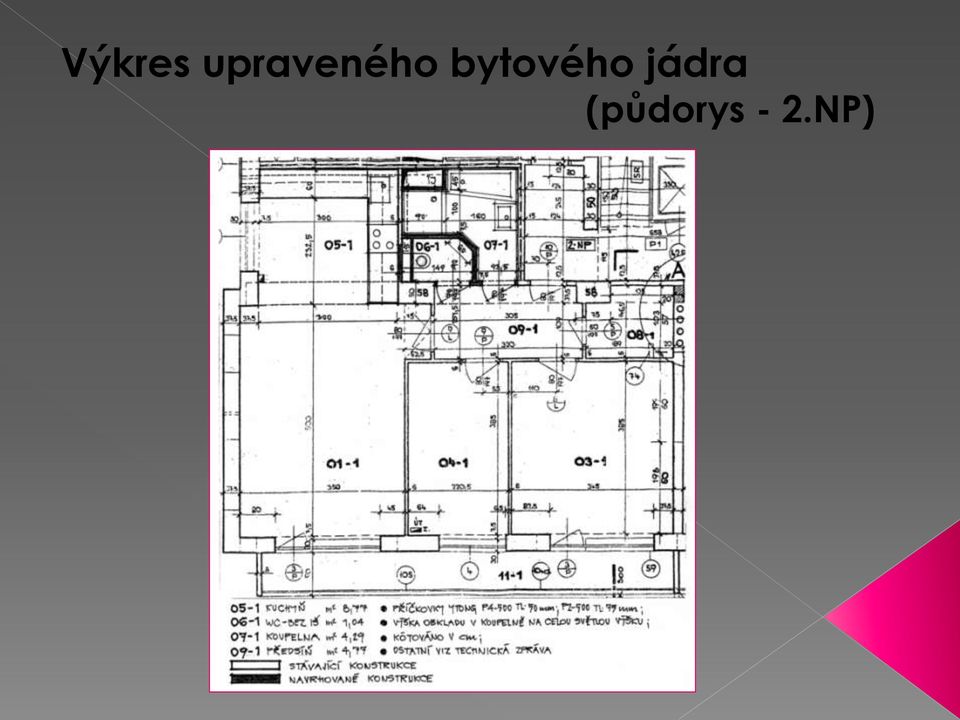

20 Výkres upraveného bytového jádra (půdorys - 2.NP)

21 Výkladová část Historický přehled řešení bytových jader Možnosti realizace stavebních úprav BJ Příprava stavby, stavební připravenost Objasňuje žákům nezbytné údaje, které jsou potřebné pro návrh

22 Zadání úkolu Navrhuje zařizovací předměty a posuzuje jejich umístění Graficky zpracuje rozvody vnitřní kanalizace a vnitřního vodovodu Sestavuje technickou zprávu pro navržené stavební úpravy Pro rozvody zdravotechniky provede výpis materiálu s cenovou nabídkou Popíše montážní postup pro navržené rozvody

24 4. Sluneční kolektory, Ing. František Kořistka Popis objektu Jde o řadový dům na pozemku území Havířova Dům je přízemní s obytným podkrovím, nepodsklepený s vestavěnou garáží Dispoziční řešení je dvoupodlažní. V prvním nadzemním podlaží je situována garáž, vstup do domu se zádveřím, hala se schodištěm, pokoj, koupelna s WC, kuchyň s jídelnou a obývací pokoj. Z obývacího pokoje je řešen vstup na terasu V druhém nadzemním podlaží podkroví se nachází galerie se schodištěm, ložnice, šatna, dva pokoje, samotné WC a koupelna se standartním vybavením a plynovým kotlem

27 Schéma vytápění Vytápění Je navrženo kombinované konvekční s podlahovým otopným systémem.

28 Výkladová část Využitelnost sluneční energie Pasivní a aktivní využití sluneční energie Základní faktory pro aktivní využití sluneční energie Druhy slunečních kolektorů - soustavy uzavřené - soustavy vyprazdňovací (Drain Back) Dimenzování solárních soustav

29 Zadání úkolu Navrhněte solární soustavu pro ohřev teplé vody s podporou vytápění Stanovte spotřebu teplé vody Stanovte plochu a účinnost slunečních kolektorů Navrhněte solární zařízení Drain Back Sestavte montážní schéma solárního systému s doplněním kotle na plyn Stanovte cenu i s montáží Vytvořte technickou zprávu

30 Schéma

31 Montážní schéma

35 Výkladová část Objasňuje využití nízkopotencionálního tepla, jako obnovitelného zdroje Představuje druhy čerpadel Vysvětluje princip kompresorového tepelného čerpadla Seznamuje žáky se všemi technickými údaji tepelných čerpadel nejvíce využitelných pro obytné budovy Seznamuje žáky se způsobem návrhu tepelného čerpadla

36 Zadání úkolu Návrh tepelného čerpadla zadaného objektu: Vypočítá tepelné ztráty Na základě výpočtu navrhne typ čerpadla s uvedením parametrů Stanoví montážní schéma Stanoví cenu i s montáží Vytvoří technickou zprávu

37 ZÁKLADNÍ SCHÉMA NAPOJENÍ TEPELNÉHO ČERPADLA VZDUCH-VODA

38 Montážní schéma Zdroj tepla TČ ACOND Nízkoteplotní plynový kotel Přímotopy Automatický kotel na PELETY Automatický kotel na OŘECH 2 Klasický kotel na OŘECH 1 Zdroj TUV Kombinace TČ + bojler Nízkoteplotní plynový kotel Elektrický bojler Elektrický bojler Elektrický bojler Elektrický bojler Spotřeba energie na topení 51,6 GJ Kč Kč Kč Kč Kč Kč Spotřeba energie na ohřev TUV 21,1 GJ Kč Kč Kč Kč Kč Kč Paušální platby elektro Kč Kč Kč Kč Kč Kč Paušál plyn Kč Spotřeba elektřina Kč Kč Kč Kč Kč Kč Spotřeba energie na ohřev bazénu 0 GJ Celkem platby Kč Kč Kč Kč Kč Kč Rozdíl v ročních platbách oproti TČ ACOND Kč Kč Kč Kč Kč

40 6. Šíření hluku ve vzduchotechnice a jeho eliminace Bohumil Pisk Popis objektu Novostavba Multikina s pěti kinosály Havířov, okres Karviná. Stavební pozemek je rovinný Objekt bude připojen na inženýrské sítě technické infrastruktury distribuční síť NN a VN, vodu, kanalizaci a plyn. Objekt má železobetonový nosný skelet s lehčeným tepelně izolovaným obvodovým pláštěm s částečným prosklením ve vstupní části. Je zastřešen plochou střechou se sklonem 5 Dispoziční řešení: V objektu je umístěna vstupní hala s WC, pokladny, bufetem. Promítací kabiny a pět multimediálních kinosálů.

41 Výkres stavebního objektu Řez modelem - bokorys

42 Výkres stavebního objektu Studie - půdorys

43 Výkladová část Hluk a jeho útlum ve vzduchotechnice Zdroje hluku ve vzduchotechnice Šíření zvuku vzduchotechnickým zařízením Útlum hluku ve vzduchotechnice Prvky útlumu hluku Metody snižování hluku Chvění a jeho útlum Veličiny charakterizující chvění a jeho řešení Tlumící prvky Návrh pružného uložení Stavební opatření minimalizující chvění VZT

44 Zadání úkolu I. VERZE (studijní obory) Na základě zadání žáky vypracuje řešení: Stanovení útlumu hluku a chvění Vyhotoví technickou zprávu Způsob provedení II. VERZE (učební obory) Dle zadané výkresové dokumentace vypracují: Výpis materiálu Popis montáže a BOZP

45 Zadání úkolu

46 Řešení úkolu z formátu pdf. nelze vložit!!!

47 Děkuji Vám za pozornost! Bohumil Pisk

48 P Ř E S T Á V K A

49 7. Podlahy a obklady Popis objektu Ing. Pavla Vojtková Jde o řadový dům na pozemku území Havířova Dům je přízemní s obytným podkrovím, nepodsklepený s vestavěnou garáží Dispoziční řešení je dvoupodlažní. V prvním nadzemním podlaží je situována garáž, vstup do domu se zádveřím, hala se schodištěm, pokoj, koupelna s WC, kuchyň s jídelnou a obývací pokoj. Z obývacího pokoje je řešen vstup na terasu V druhém nadzemním podlaží podkroví se nachází galerie se schodištěm, ložnice, šatna, dva pokoje, samotné WC a koupelna se standartním vybavením a plynovým kotlem

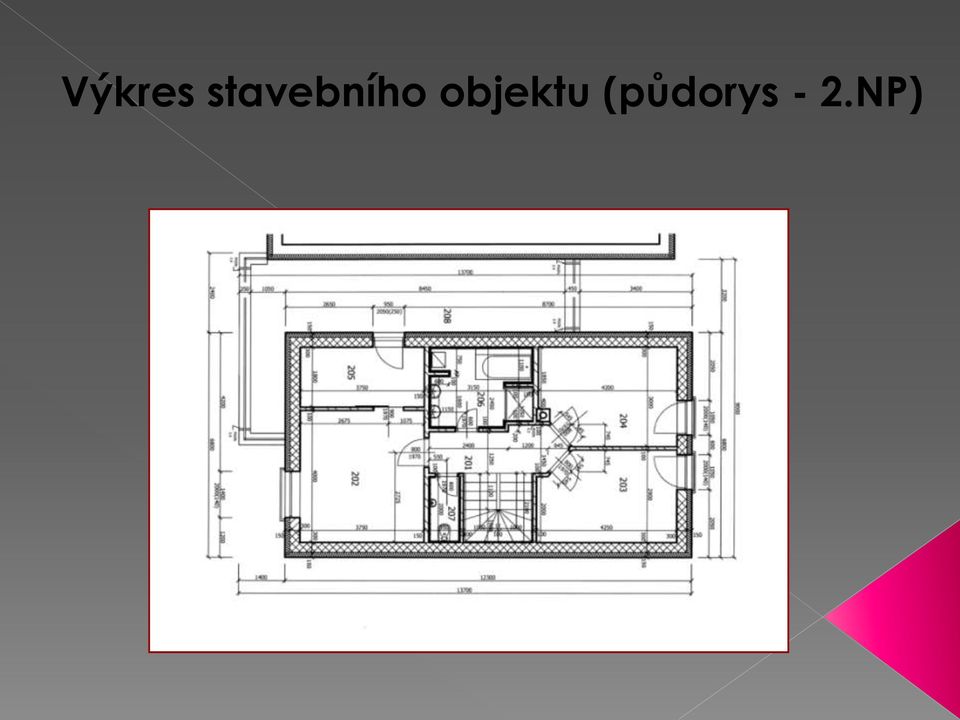

51 Výkres stavebního objektu (půdorys 2.NP)

52 Výkladová část Názvosloví, Funkce podlah Požadavky na podlahy, vlastnosti podlah Druhy podlah Vlastnosti obkladových prvků Vady keramických prvků Způsoby pokládky, kladečský plán

53 Zadání úkolu Zakreslují obklady a kladečský plán do půdorysu Vypočítají plochy k provedení obkladu a dlažby Zpracují technickou zprávu Vytvoří cenovou kalkulaci

54 Zadání úkolu

55 Zadání úkolu

56 Děkuji Vám za pozornost! Ing. Pavla Vojtková

57 8. Řešení hydroizolací Popis objektu Ing. arch. Josef Dvořák Jde o řadový dům na pozemku území Havířova Dům je přízemní s obytným podkrovím, nepodsklepený s vestavěnou garáží Dispoziční řešení je dvoupodlažní. V prvním nadzemním podlaží je situována garáž, vstup do domu se zádveřím, hala se schodištěm, pokoj, koupelna s WC, kuchyň s jídelnou a obývací pokoj. Z obývacího pokoje je řešen vstup na terasu V druhém nadzemním podlaží podkroví se nachází galerie se schodištěm, ložnice, šatna, dva pokoje, samotné WC a koupelna se standartním vybavením a plynovým kotlem

60 Výkladová část Uvádí argumenty a možnosti použití asfaltových pásu jako hydroizolaci základové desky RD Popisuje možnosti provádění hydroizolací spodní stavby Představuje pracovní postupy související s aplikací izolací proti zemní vlhkosti a volně stékající beztlakové vodě

61 Zadání úkolu Navrhuje hydroizolaci základové desky RD s výpočtem spotřeby materiálu dle projektu Zpracuje technickou zprávu ve smyslu zásad skladby jednotlivých vrstev a pracovních postupů, vč. předběžné cenové kalkulace Zpracují technickou zprávu Vytvoří cenovou kalkulaci

62 Děkuji Vám za pozornost! Ing. arch. Josef Dvořák

63 9. Tepelné izolace ve stavebnictví Popis objektu Ing. arch. Josef Dvořák Jde o řadový dům na pozemku území Havířova Dům je přízemní s obytným podkrovím, nepodsklepený s vestavěnou garáží Dispoziční řešení je dvoupodlažní. V prvním nadzemním podlaží je situována garáž, vstup do domu se zádveřím, hala se schodištěm, pokoj, koupelna s WC, kuchyň s jídelnou a obývací pokoj. Z obývacího pokoje je řešen vstup na terasu V druhém nadzemním podlaží podkroví se nachází galerie se schodištěm, ložnice, šatna, dva pokoje, samotné WC a koupelna se standartním vybavením a plynovým kotlem

66 Výkladová část Uvádí argumenty a možnosti použití podlahového polystyrénu jako izolantu základové desky Popisuje možnosti provádění tepelných izolací spodní stavby Představuje pracovní postupy související s použitím expandovaného polystyrénu na základové desce

67 Zadání úkolu Navrhuje tepelnou izolaci základové desky RD s výpočtem spotřeby materiálu dle projektu, vč. cenové kalkulace Zpracuje technickou zprávu zateplení podlahy nad zeminou jedná se o podlahu, která je umístěna na základové desce a v nepodsklepeném objektu

68 Děkuji Vám za pozornost! Ing. arch. Josef Dvořák

69 10. Sádrokarton a jeho využití Popis objektu Bc. Leoš Pater Jde o řadový dům na pozemku území Havířova Dům je přízemní s obytným podkrovím, nepodsklepený s vestavěnou garáží Dispoziční řešení je dvoupodlažní. V prvním nadzemním podlaží je situována garáž, vstup do domu se zádveřím, hala se schodištěm, pokoj, koupelna s WC, kuchyň s jídelnou a obývací pokoj. Z obývacího pokoje je řešen vstup na terasu V druhém nadzemním podlaží podkroví se nachází galerie se schodištěm, ložnice, šatna, dva pokoje, samotné WC a koupelna se standartním vybavením a plynovým kotlem

72 Výkladová část Systém suché výstavby Rozdělení konstrukcí Druhy prvků pro výstavbu SDK Technologické postupy výstavby konstrukcí

73 Zadání úkolu Návrh sádrokartonové stěny s výčtem prvků pro montáž Nákres opláštění

74 Doplnit název schématu!!!

75 Zadání úkolu

76 Děkuji Vám za pozornost! Bc. Leoš Pater

77 11. Diskuze k organizaci, metodice a obsahu výuky, Mgr. Renáta Ságlová metodik-evaluátor Každé téma Představuje 10 hodin teoretické výuky a 6 hodin praktické výuky Má kompetenční list, ve kterém je uveden obsah učiva, téma a podnik pro nahrání videonahrávky, očekávané výsledky vzdělávání, úkoly a kritéria jejich hodnocení Bude ověřeno ve dvou pilotních kurzech Budou vytvořeny dvě odborné učebnice a k nim dva online pracovní sešity přístupné na webovém portálu

78 12. Slovo hostům

79 Děkujeme všem za pozornost a přejeme hezký zbytek dne!
