PLYNOVÝ GRIL MONTÁŽNÍ NÁVOD. Maxim 423, 425, 427B a 429B. M axim M axim 427B

Transkript

1 PLYNOVÝ GRIL M axim M axim 427B 429B Maxim 423, 425, 427B a 429B MONTÁŽNÍ NÁVOD

2 SEZNAM SOUČÁSTEK - Maxim 423 REF POPIS ČÍSLO POČET 1 Kryt ohniště P F6 1 1a Sada pantů pro kryt ohniště Y Teploměr P E 1 3 Levý díl krytu ohniště P DM 1 4 Pravý díl krytu ohniště P DM 1 5 Nosník pantů krytu, levý P B 1 6 Nosník pantů krytu, pravý P B 1 7 Rukověť krytu P R 1 8 Rozpěrka rukověti krytu, levá P A 1 9 Rozpěrka rukověti krytu, pravá P A 1 10 Ochranná vložka přední P I 2 11 Ochranná vložka zadní P I 2 12 Ohřívací plocha P E 1 13 Grilovací plech P H 2 14 Plotna P E 1 15 Profily flame tamer P F 2 16 Kryt grilovací vany levý P A 1 17 Kryt grilovací vany pravý P A 1 18 Kryt grilovací vany přední P GA 1 19 Kryt grilovací vany zadní P GA 1 20 Kryt proti větru P A 1 21 Kolejnice pro uchycení zásuvky na omastek levá P K 1 22 Kolejnice pro uchycení zásuvky na omastek pravá P K 1 23 Hlavní hořák 30mbar P A 4 50mbar P A 4 pro Izrael P A 4 24 Nosník hořáku P B 1 25 Komora pro hromadění plynu, s elektrodou P Horní díl předního panelu P L 1 27 Ovládací panel 30mbar P J5 1 50mbar P JU 1 28 Elektronické zapalování 4 porty P C 1 29 Knoflík pro ovládání hlavního hořáku P R 4 30 Ložisko ovládacího knoflíku hlavní hořák P L 4 31 Úchyt pro plynové potrubí a ventil 30mbar Y mbar Y a Plynový ventil hlavní, bez trysky P A 4 31b Tryska hlavní hořák 30mbar P A 4 hlavní hořák 50mbar P A 4 31c Ochranný tepelný kryt P B 1 31d Plynové potrubí 30mbar P H 1 50mbar P D 1 32 Univerzální evropský nástavec P A 1 33 Zásobník na odkapaný omastek P B 1 REF POPIS ČÍSLO POČET 34 Zásuvka na zachytávání omastku P A 1 35 Ochranný kryt zásuvky na zachytávání omastku P B 1 36 Postranní police levá P C 1 37 Dekorativní kryt postranní police levý P A 1 38 Postranní police pravá P C 1 39 Dekorativní kryt postranní police pravý P A 1 40 Držák náčiní P A 1 41 Závěsný hák na náčiní P F 4 42 Rám na plynovou lahev P N 1 43 Spodní police vozíku P R 1 44 Nohy vozíku s postranním krytem levé P D 1 45 Nohy vozíku s postranním krytem pravé P H 1 46 Zadní kryt vozíku P G 1 47 Opěrná lišta vozíku přední P U 1 48 Ložisko kolečka levé přední/pravé zadní P G 2 49 Ložisko kolečka pravé přední/levé zadní P G 2 50 Úchyt pro dvířkový pant levý spodní P U 1 51 Úchyt pro dvířkový pant levý horní P U 1 52 Úchyt pro dvířkový pant pravý spodní P U 1 53 Úchyt pro dvířkový pant pravý horní P U 1 54 Zarážka dvířek P Magnet dvířek P B 4 56 Dvířka P R 2 57 Kolečko s brzdou 3 P A 4 58 Držák hadice P E 1 59 Hadice pro přívod plynu k postrannímu hořáku P J 1 60 Plynový ventil postranní hořák 30mbar Y postranní hořák 50mbar Y a Tryska postranní hořák 30mbar P A 1 postranní hořák 50mbar P A 1 61 Ložisko ovládacího knoflíku postranní hořák P J 1 62 Knoflík ovládání postranního hořáku P L 1 63 Podpěra postranního hořáku P D 2 64 Elektroda postranního hořáku P L 1 65 Úchyt postranního hořáku P E 1 66 Tělo postranního hořáku P D 1 67 Postranní hořák P A 1 68 Mřížka pod hrnec P G 1 69 Víko postranního hořáku P K 1 70 Sada elektrod P A 1 71 Úchyt plynové lahve P U 1 72 Pás pro upevnění plynové lahve P V 1 Sada součástek P A 1 2

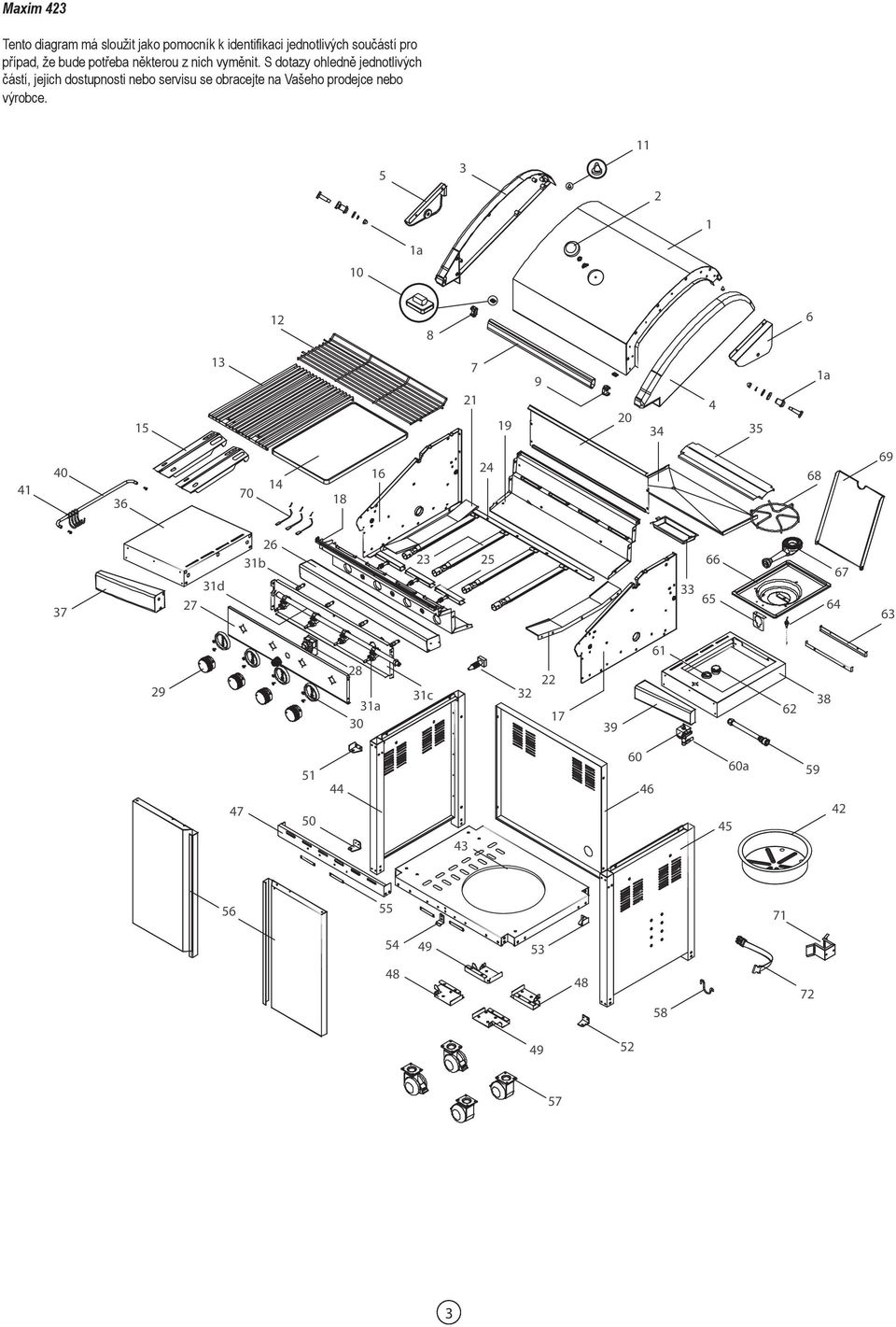

3 Maxim 423 Tento diagram má sloužit jako pomocník k identifikaci jednotlivých součástí pro případ, že bude potřeba některou z nich vyměnit. S dotazy ohledně jednotlivých částí, jejich dostupnosti nebo servisu se obracejte na Vašeho prodejce nebo výrobce a a d b a 30 31c a

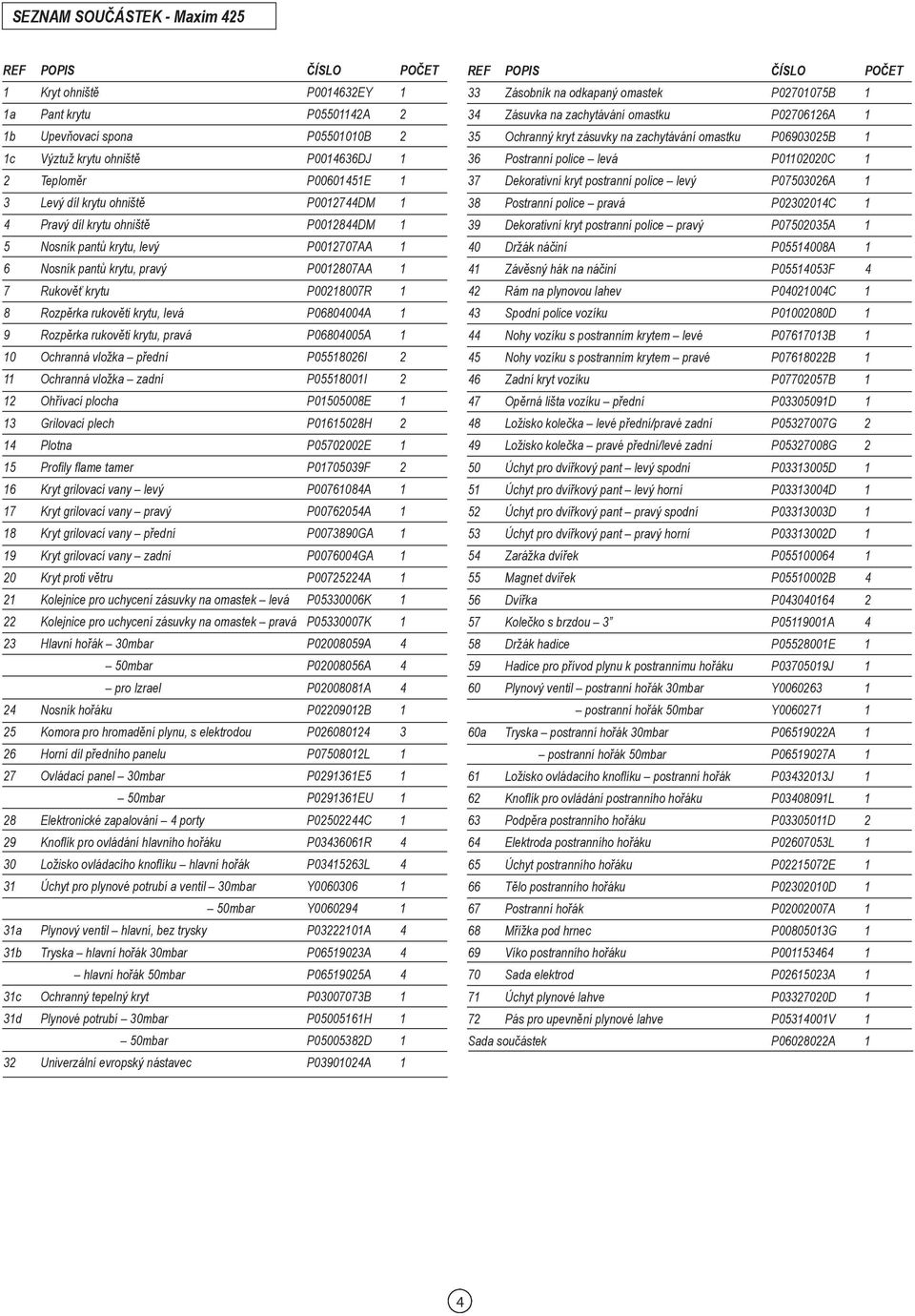

4 SEZNAM SOUČÁSTEK - Maxim 425 REF POPIS ČÍSLO POČET 1 Kryt ohniště P EY 1 1a Pant krytu P A 2 1b Upevňovací spona P B 2 1c Výztuž krytu ohniště P DJ 1 2 Teploměr P E 1 3 Levý díl krytu ohniště P DM 1 4 Pravý díl krytu ohniště P DM 1 5 Nosník pantů krytu, levý P AA 1 6 Nosník pantů krytu, pravý P AA 1 7 Rukověť krytu P R 1 8 Rozpěrka rukověti krytu, levá P A 1 9 Rozpěrka rukověti krytu, pravá P A 1 10 Ochranná vložka přední P I 2 11 Ochranná vložka zadní P I 2 12 Ohřívací plocha P E 1 13 Grilovací plech P H 2 14 Plotna P E 1 15 Profily flame tamer P F 2 16 Kryt grilovací vany levý P A 1 17 Kryt grilovací vany pravý P A 1 18 Kryt grilovací vany přední P GA 1 19 Kryt grilovací vany zadní P GA 1 20 Kryt proti větru P A 1 21 Kolejnice pro uchycení zásuvky na omastek levá P K 1 22 Kolejnice pro uchycení zásuvky na omastek pravá P K 1 23 Hlavní hořák 30mbar P A 4 50mbar P A 4 pro Izrael P A 4 24 Nosník hořáku P B 1 25 Komora pro hromadění plynu, s elektrodou P Horní díl předního panelu P L 1 27 Ovládací panel 30mbar P E5 1 50mbar P EU 1 28 Elektronické zapalování 4 porty P C 1 29 Knoflík pro ovládání hlavního hořáku P R 4 30 Ložisko ovládacího knoflíku hlavní hořák P L 4 31 Úchyt pro plynové potrubí a ventil 30mbar Y mbar Y a Plynový ventil hlavní, bez trysky P A 4 31b Tryska hlavní hořák 30mbar P A 4 hlavní hořák 50mbar P A 4 31c Ochranný tepelný kryt P B 1 31d Plynové potrubí 30mbar P H 1 50mbar P D 1 32 Univerzální evropský nástavec P A 1 REF POPIS ČÍSLO POČET 33 Zásobník na odkapaný omastek P B 1 34 Zásuvka na zachytávání omastku P A 1 35 Ochranný kryt zásuvky na zachytávání omastku P B 1 36 Postranní police levá P C 1 37 Dekorativní kryt postranní police levý P A 1 38 Postranní police pravá P C 1 39 Dekorativní kryt postranní police pravý P A 1 40 Držák náčiní P A 1 41 Závěsný hák na náčiní P F 4 42 Rám na plynovou lahev P C 1 43 Spodní police vozíku P D 1 44 Nohy vozíku s postranním krytem levé P B 1 45 Nohy vozíku s postranním krytem pravé P B 1 46 Zadní kryt vozíku P B 1 47 Opěrná lišta vozíku přední P D 1 48 Ložisko kolečka levé přední/pravé zadní P G 2 49 Ložisko kolečka pravé přední/levé zadní P G 2 50 Úchyt pro dvířkový pant levý spodní P D 1 51 Úchyt pro dvířkový pant levý horní P D 1 52 Úchyt pro dvířkový pant pravý spodní P D 1 53 Úchyt pro dvířkový pant pravý horní P D 1 54 Zarážka dvířek P Magnet dvířek P B 4 56 Dvířka P Kolečko s brzdou 3 P A 4 58 Držák hadice P E 1 59 Hadice pro přívod plynu k postrannímu hořáku P J 1 60 Plynový ventil postranní hořák 30mbar Y postranní hořák 50mbar Y a Tryska postranní hořák 30mbar P A 1 postranní hořák 50mbar P A 1 61 Ložisko ovládacího knoflíku postranní hořák P J 1 62 Knoflík pro ovládání postranního hořáku P L 1 63 Podpěra postranního hořáku P D 2 64 Elektroda postranního hořáku P L 1 65 Úchyt postranního hořáku P E 1 66 Tělo postranního hořáku P D 1 67 Postranní hořák P A 1 68 Mřížka pod hrnec P G 1 69 Víko postranního hořáku P Sada elektrod P A 1 71 Úchyt plynové lahve P D 1 72 Pás pro upevnění plynové lahve P V 1 Sada součástek P A 1 4

5 Maxim 425 Tento diagram má sloužit jako pomocník k identifikaci jednotlivých součástí pro případ, že bude potřeba některou z nich vyměnit. S dotazy ohledně jednotlivých částí, jejich dostupnosti nebo servisu se obracejte na Vašeho prodejce nebo výrobce a c 10 1b b 1a d b a 30 31c a

6 SEZNAM SOUČÁSTEK - Maxim 427B REF POPIS ČÍSLO POČET 1 Kryt ohniště P F6 1 1a Sada pantů pro kryt ohniště Y Teploměr P E 1 3 Levý díl krytu ohniště P DM 1 4 Pravý díl krytu ohniště P DM 1 5 Nosník pantů krytu, levý P B 1 6 Nosník pantů krytu, pravý P B 1 7 Rukověť krytu P A 1 8 Rozpěrka rukověti krytu, levá P A 1 9 Rozpěrka rukověti krytu, pravá P A 1 10 Ochranná vložka přední P I 2 11 Ochranná vložka zadní P I 2 12 Ohřívací plocha P G 1 13 Grilovací plech P H 3 14 Plotna P E 1 15 Profily flame tamer P F 3 16 Kryt grilovací vany levý P A 1 17 Kryt grilovací vany pravý P A 1 18 Kryt grilovací vany přední P GA 1 19 Kryt grilovací vany zadní P GA 1 20 Panel zadního hořáku P A 1 21 Kolejnice pro uchycení zásuvky na omastek levá P K 1 22 Kolejnice pro uchycení zásuvky na omastek pravá P K 1 23 Hlavní hořák 30mbar P A 5 50mbar P A 5 pro Izrael P A 5 24 Nosník hořáku P B 1 25 Komora s elektrodou pro hromadění plynu P Komora s elektrodou pro hromadění plynu RH P Horní díl předního panelu P EL 1 28 Ovládací panel 30mbar P mbar P U 1 29 Elektronické zapalování 6 portů P C 1 30 Knoflík pro ovládání hlavního hořáku P R 5 31 Ložisko ovládacího knoflíku hlavní /zadní hořák P L 6 32 Úchyt pro plynové potrubí a ventil 30mbar Y mbar Y a Plynový ventil hlavní, bez trysky P A 5 32b Tryska hlavní 30mbar P A 5 hlavní 50mbar P A 5 32c Ochranný tepelný kryt P B 1 32d Plynové potrubí 30mbar P H 1 50mbar P H 1 32e Plynový ventil zadní P A 1 33 Univerzální evropský nástavec P A 1 34 Zásobník na odkapaný omastek P B 1 35 Zásuvka na zachytávání omastku P A 1 36 Ochranný kryt zásuvky na zachytávání omastku P B 1 37 Postranní police levá P C 1 REF POPIS ČÍSLO POČET 38 Dekorativní kryt postranní police levý P A 1 39 Rám postranního hořáku P C 1 40 Dekorativní kryt postranní police pravý P A 1 41 Spodní police vozíku P R 1 42 Nohy vozíku s postranním krytem levé P D 1 43 Nohy vozíku s postranním krytem pravé P H 1 44 Kryt vozíku zadní P J 1 45 Opěrná lišta vozíku přední P U 1 46 Ložisko kolečka levé přední /pravé zadní P G 2 47 Ložisko kolečka pravé přední / levé zadní P G 2 48 Úchyt pro dvířkový pant levý spodní P U 1 49 Úchyt pro dvířkový pant levý horní P U 1 50 Úchyt pro dvířkový pant pravý spodní P U 1 51 Úchyt pro dvířkový pant pravý horní P U 1 52 Zarážka dvířek P Magnet dvířek P B 4 54 Dvířka P N 2 55 Kolečko s brzdou 3 P A 4 56 Držák plynové hadice P E 1 57 Hadice pro přívod plynu k postrannímu hořáku P J 1 58 Ložisko ovládacího knoflíku postranní P J 1 59 Knoflík pro ovládání postranního hořáku P L 1 60 Úchyt postranního hořáku P D 2 61 Plynový ventil postranní 30mbar Y postranní 50mbar Y a Tryska postranní 30mbar P A 1 postranní 50mbar P A 1 62 Elektroda postranního hořáku P L 1 63 Podpěra postranního hořáku P E 1 64 Tělo postranního hořáku P D 1 65 Postranní hořák P A 1 66 Mřížka pod hrnec P G 1 67 Víko postranního hořáku P Sada elektrod hlavní /zadní hořák P A 1 69 Zadní hořák P A 1 70 Komora pro nahromadění plynu zadní hořák P Elektroda zadního hořáku P C 1 72 Tryska zadního hořáku 30mbar P A 1 50mbar P A 1 73 Hadicový nástavec k zadnímu hořáku P A 1 74 Větrný štít zadního hořáku P B 1 75 Knoflík pro ovládání zadního hořáku P R 1 76 Rám na plynovou lahev P N 1 77 Úchyt plynové lahve P U 1 78 Pás pro upevnění plynové lahve P V 1 79 Držák náčiní P A 1 80 Závěsný hák na náčiní P F 4 Sada součástek P A 1 6

7 Maxim 427B Tento diagram má sloužit jako pomocník k identifikaci jednotlivých součástí pro případ, že bude potřeba některou z nich vyměnit. S dotazy ohledně jednotlivých částí, jejich dostupnosti nebo servisu se obracejte na Vašeho prodejce nebo výrobce. 1a a b 32d a 42 32e 32c a

8 SEZNAM SOUČÁSTEK - Maxim 429B REF POPIS ČÍSLO POČET 1 Kryt ohniště P A 1 1a Pant krytu P A 2 1b Upevňovací spona P A 2 1c Výztuž krytu ohniště P DJ 1 2 Teploměr P E 1 3 Levý díl krytu ohniště P DM 1 4 Pravý díl krytu ohniště P DM 1 5 Nosník pantů krytu, levý P AA 1 6 Nosník pantů krytu, pravý P AA 1 7 Rukověť krytu P A 1 8 Rozpěrka rukověti krytu, levá P A 1 9 Rozpěrka rukověti krytu, pravá P A 1 10 Ochranná vložka přední P I 2 11 Ochranná vložka zadní P I 2 12 Ohřívací plocha P J 1 13 Grilovací plech P B 3 14 Plotna P E 1 15 Profily flame tamer P Kryt grilovací vany levý P Kryt grilovací vany pravý P Kryt grilovací vany přední P B Kryt grilovací vany zadní P B Panel zadního hořáku P Kolejnice pro uchycení zásuvky na omastek levá P Kolejnice pro uchycení zásuvky na omastek pravá P Hlavní hořák 30mbar P A 5 50mbar P A 5 pro Izrael P A 5 24 Nosník hořáku P C Komora s elektrodou pro hromadění plynu P Komora s elektrodou pro hromadění plynu RH P Horní díl předního panelu P EL 1 28 Ovládací panel 30mbar P mbar P U 1 29 Elektronické zapalování 6 portů P C 1 30 Knoflík pro ovládání hlavního hořáku P R 5 31 Ložisko ovládacího knoflíku hlavní /zadní hořák P L 6 32 Úchyt pro plynové potrubí a ventil 30mbar Y mbar Y a Plynový ventil hlavní, bez trysky P A 5 32b Tryska hlavní 30mbar P A 5 hlavní 50mbar P A 5 32c Ochranný tepelný kryt P B 1 32d Plynové potrubí 30mbar P H 1 50mbar P H 1 32e Plynový ventil - zadní P A 1 33 Univerzální evropský nástavec P A 1 34 Zásobník na odkapaný omastek P B 1 35 Zásuvka na zachytávání omastku P A 1 36 Ochranný kryt zásuvky na zachytávání omastku P B 1 37 Postranní police levá P REF POPIS ČÍSLO POČET 38 Dekorativní kryt postranní police levý P A 1 39 Rám postranního hořáku P Dekorativní kryt postranní police pravý P A 1 41 Spodní police vozíku P Nohy vozíku s postranním krytem levé P A 1 43 Nohy vozíku s postranním krytem pravé P A 1 44 Panel vozíku - zadní P A 1 45 Opěrná lišta vozíku přední P Ložisko kolečka levé přední /pravé zadní P G 2 47 Ložisko kolečka pravé přední /levé zadní P G 2 48 Úchyt pro dvířkový pant levý spodní P C 1 49 Úchyt pro dvířkový pant levý horní P C 1 50 Úchyt pro dvířkový pant pravý spodní P C 1 51 Úchyt pro dvířkový pant pravý horní P C 1 52 Zarážka dvířek P Magnet dvířek P L 4 54 Dvířka P Kolečko s brzdou 3 P A 4 56 Držák plynové hadice P E 1 57 Hadice pro přívod plynu k postrannímu hořáku P J 1 58 Ložisko ovládacího knoflíku postranní P J 1 59 Knoflík pro ovládání postranního hořáku P L 1 60 Úchyt postranního hořáku P Plynový ventil postranní 30mbar Y postranní 50mbar Y a Tryska postranní 30mbar P A 1 postranní 50mbar P A 1 62 Elektroda postranního hořáku P L 1 63 Podpěra postranního hořáku P C Tělo postranního hořáku P Postranní hořák P A 1 66 Mřížka pod hrnec P G 1 67 Víko postranního hořáku P Sada elektrod hlavní /zadní hořák P A 1 69 Zadní hořák P A 1 70 Komora pro nahromadění plynu zadní hořák P Elektroda zadního hořáku P C 1 72 Tryska zadního hořáku 30mbar P A 1 50mbar P A 1 73 Hadicový nástavec k zadnímu hořáku P A 1 74 Větrný štít zadního hořáku P Knoflík pro ovládání hořáků zadní P R 1 76 Rám na plynovou lahev P A 1 77 Úchyt plynové lahve P C 1 78 Pás pro upevnění plynové lahve P V 1 79 Držák náčiní P A 1 80 Závěsný hák na náčiní P F 4 81 Rozdělovací police levá P D 1 82 Opěra rozdělovací police levá P J 1 Sada součástek P A 1 8

9 Maxim 429B Tento diagram má sloužit jako pomocník k identifikaci jednotlivých součástí pro případ, že bude potřeba některou z nich vyměnit. S dotazy ohledně jednotlivých částí, jejich dostupnosti nebo servisu se obracejte na Vašeho prodejce nebo výrobce c 1a b b 1a b 32d a 42 32e 32c a

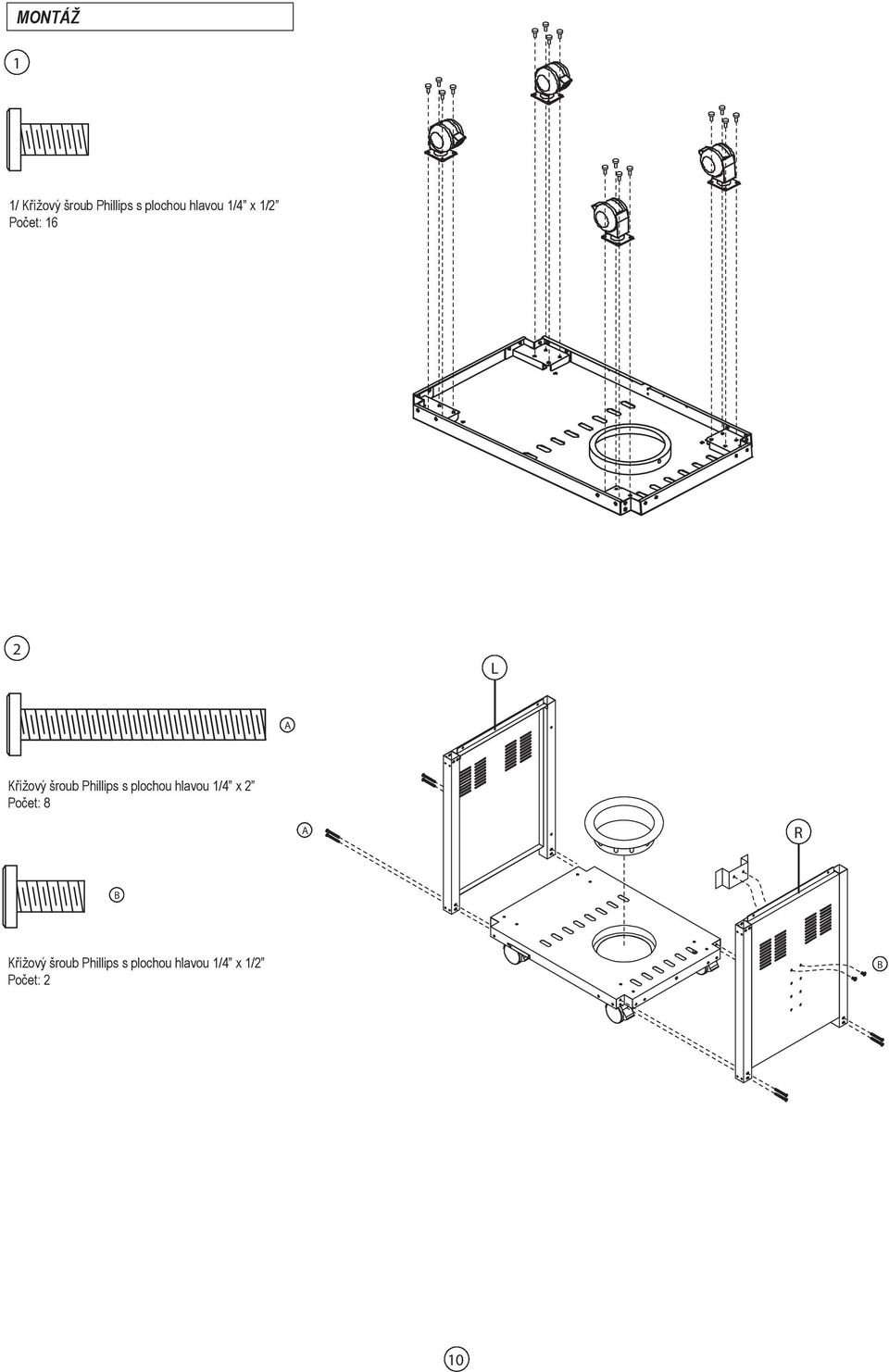

10 MONTÁŽ 1 1/ Křížový šroub Phillips s plochou hlavou 1/4 x 1/2 Počet: 16 2 L A Křížový šroub Phillips s plochou hlavou 1/4 x 2 Počet: 8 A R B Křížový šroub Phillips s plochou hlavou 1/4 x 1/2 Počet: 2 B 10

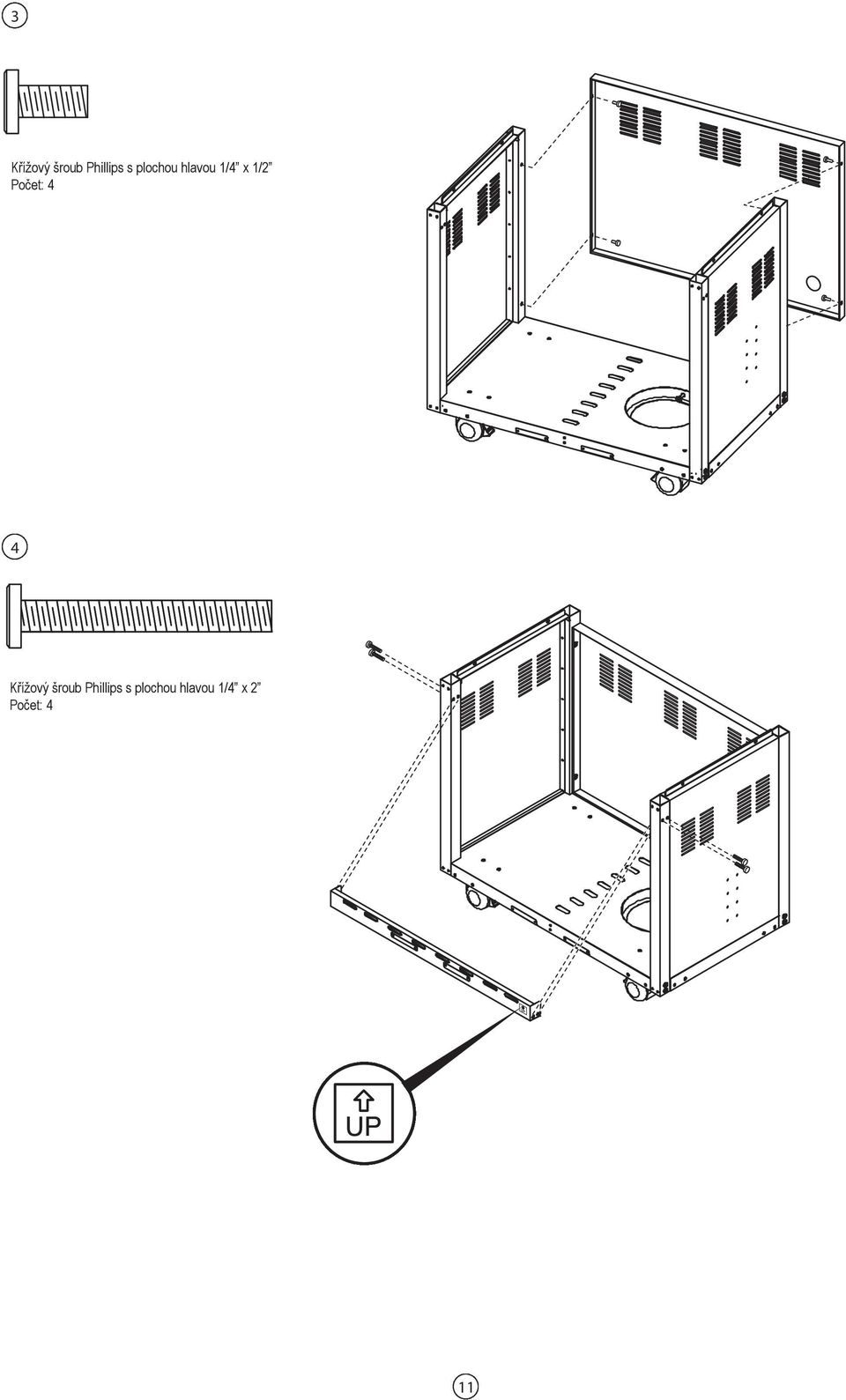

11 3 Křížový šroub Phillips s plochou hlavou 1/4 x 1/2 Počet: 4 4 Křížový šroub Phillips s plochou hlavou 1/4 x 2 Počet: 4 11

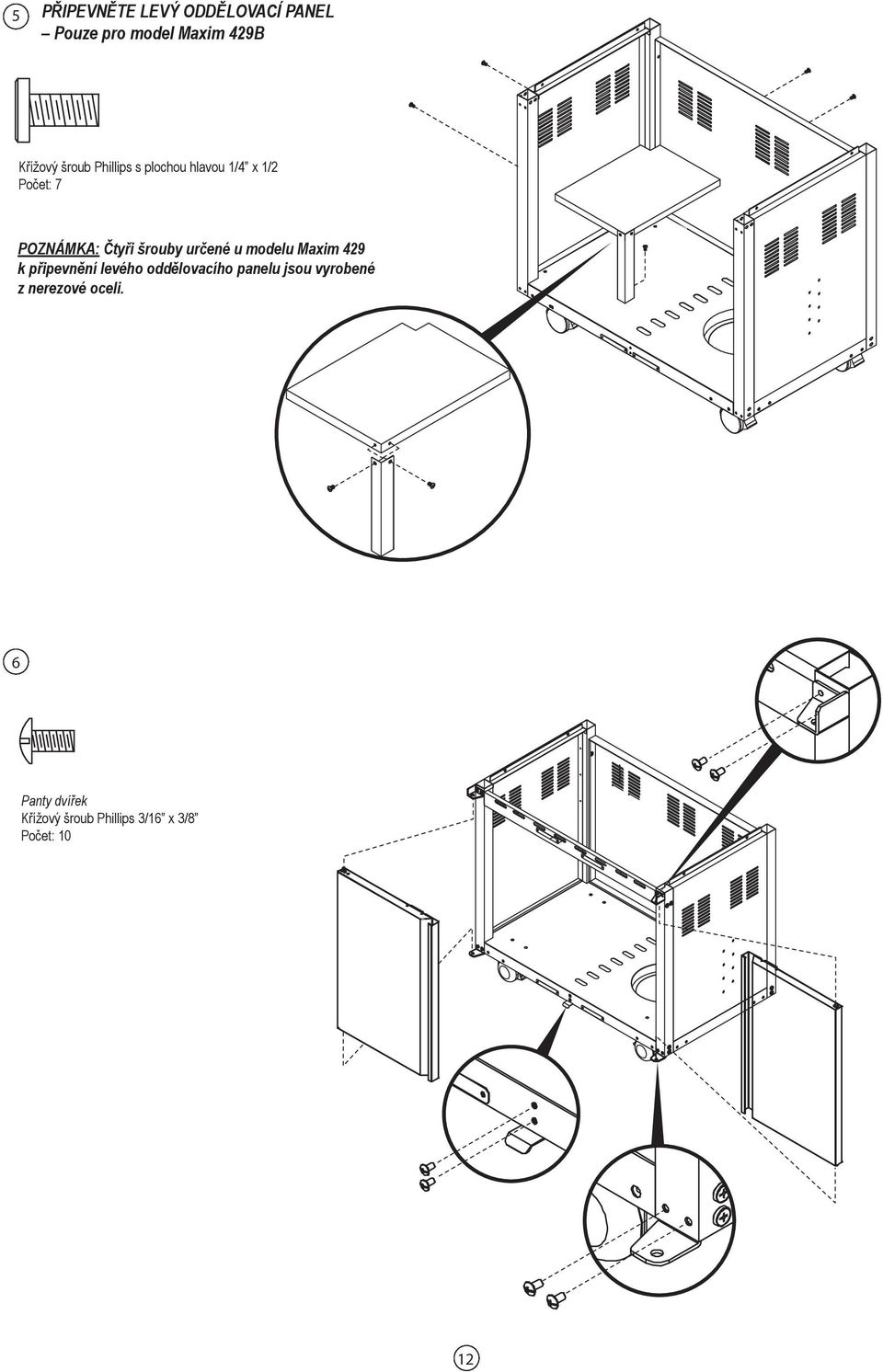

12 5 PŘIPEVNĚTE LEVÝ ODDĚLOVACÍ PANEL Pouze pro model Maxim 429B Křížový šroub Phillips s plochou hlavou 1/4 x 1/2 Počet: 7 POZNÁMKA: Čtyři šrouby určené u modelu Maxim 429 k připevnění levého oddělovacího panelu jsou vyrobené z nerezové oceli. 6 Panty dvířek Křížový šroub Phillips 3/16 x 3/8 Počet: 10 12

13 7 Upevnění těla grilu k vozíku Křížový šroub Phillips s plochou hlavou 1/4 x 13/16 Počet: 4 8 A A A B Upevnění držáku náčiní k postranní polici Křížový šroub Phillips M5 x 8 mm Počet: 2 B B Upevnění postranních polic / postranního hořáku k vlastnímu grilu Křížový šroub Phillips s plochou hlavou 1/4 x 3/4 Počet: 10 9 Diagram A. Zdířka Přípojka Diagram B. Objímka Diagram C. Objímka 13

14 10 10 UPOZORNĚNÍ NEZAKRÝVEJTE OTVORY ZAJIŠŤUJÍCÍ VENTILACI A CIRKULACI VZDUCHU. 14

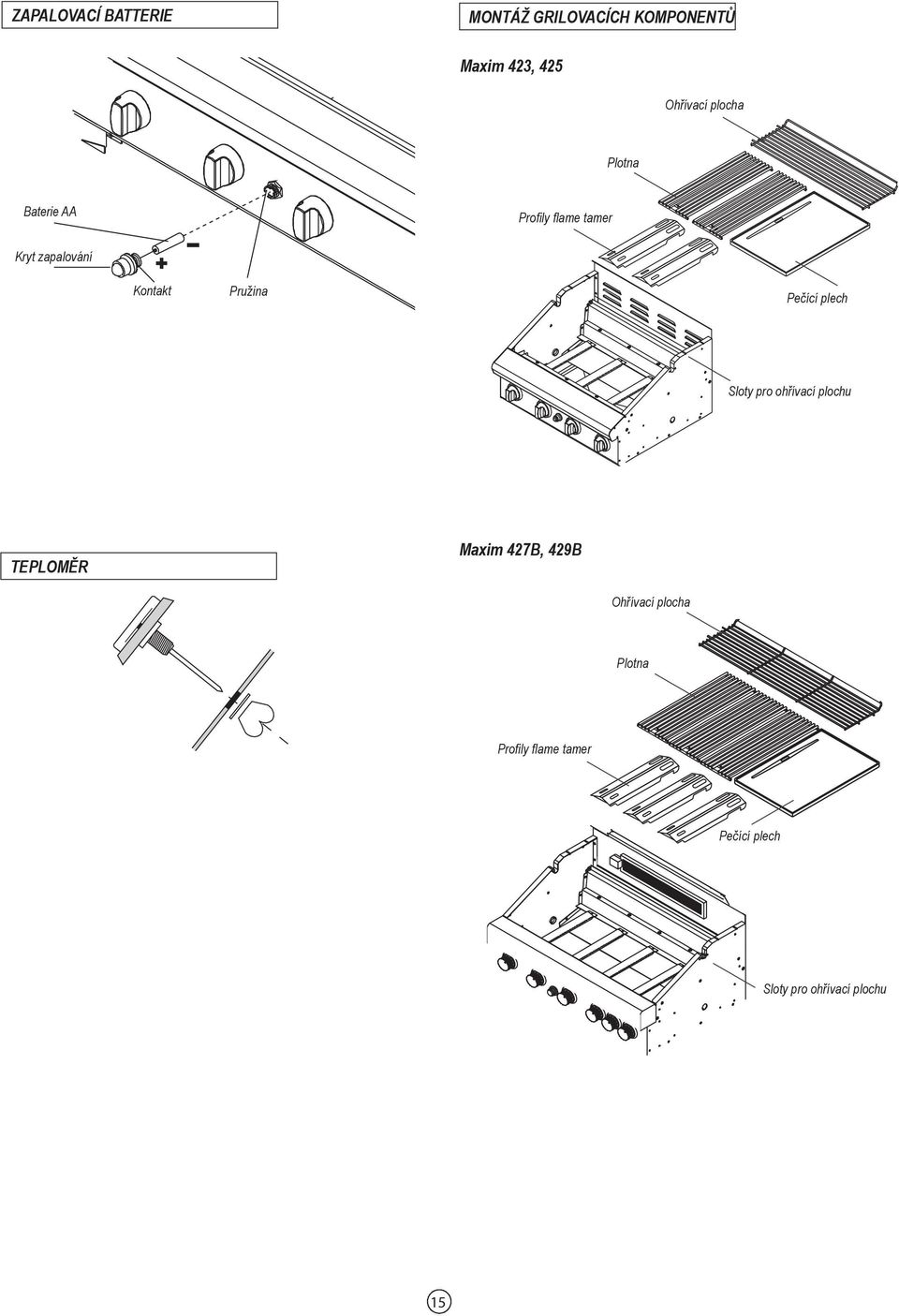

15 ZAPALOVACÍ BATTERIE MONTÁŽ GRILOVACÍCH KOMPONENTŮ Maxim 423, 425 Ohřívací plocha Plotna Baterie AA Profily flame tamer Kryt zapalování Kontakt Pružina Pečící plech Sloty pro ohřívací plochu TEPLOMĚR Maxim 427B, 429B Ohřívací plocha Plotna Profily flame tamer Pečící plech Sloty pro ohřívací plochu 15

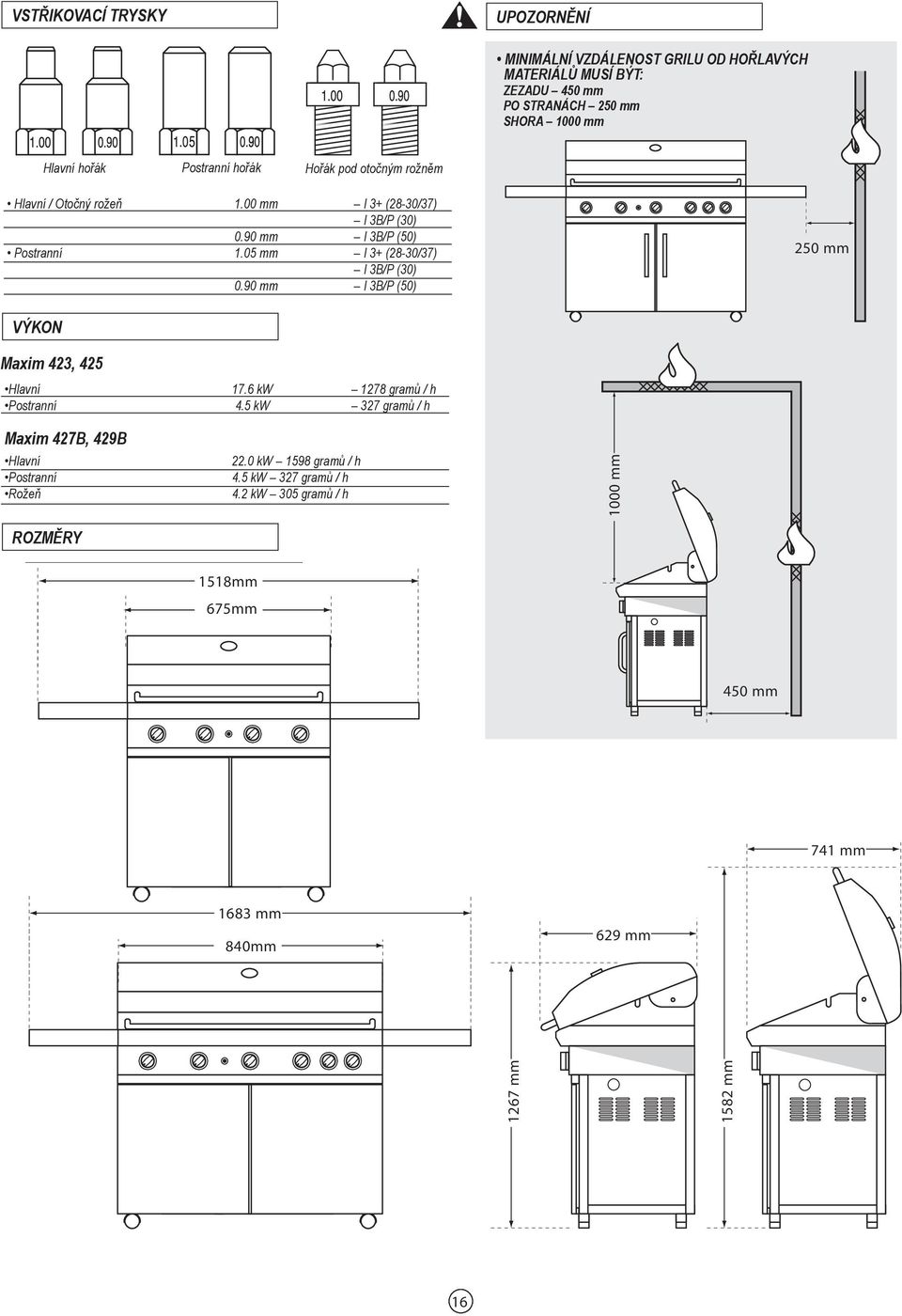

16 VSTŘIKOVACÍ TRYSKY UPOZORNĚNÍ MINIMÁLNÍ VZDÁLENOST GRILU OD HOŘLAVÝCH MATERIÁLŮ MUSÍ BÝT: ZEZADU 450 mm PO STRANÁCH 250 mm SHORA 1000 mm Hlavní hořák Postranní hořák Hořák pod otočným rožněm Hlavní / Otočný rožeň 1.00 mm I 3+ (28-30/37) I 3B/P (30) 0.90 mm I 3B/P (50) Postranní 1.05 mm I 3+ (28-30/37) I 3B/P (30) 0.90 mm I 3B/P (50) 250 mm VÝKON Maxim 423, 425 Hlavní 17.6 kw 1278 gramů / h Postranní 4.5 kw 327 gramů / h Maxim 427B, 429B Hlavní Postranní Rožeň 22.0 kw 1598 gramů / h 4.5 kw 327 gramů / h 4.2 kw 305 gramů / h 450 mm 741 mm 1683 mm 629 mm 1267 mm 1582 mm 1000 mm ROZMĚRY 1518mm 675mm 840mm 16

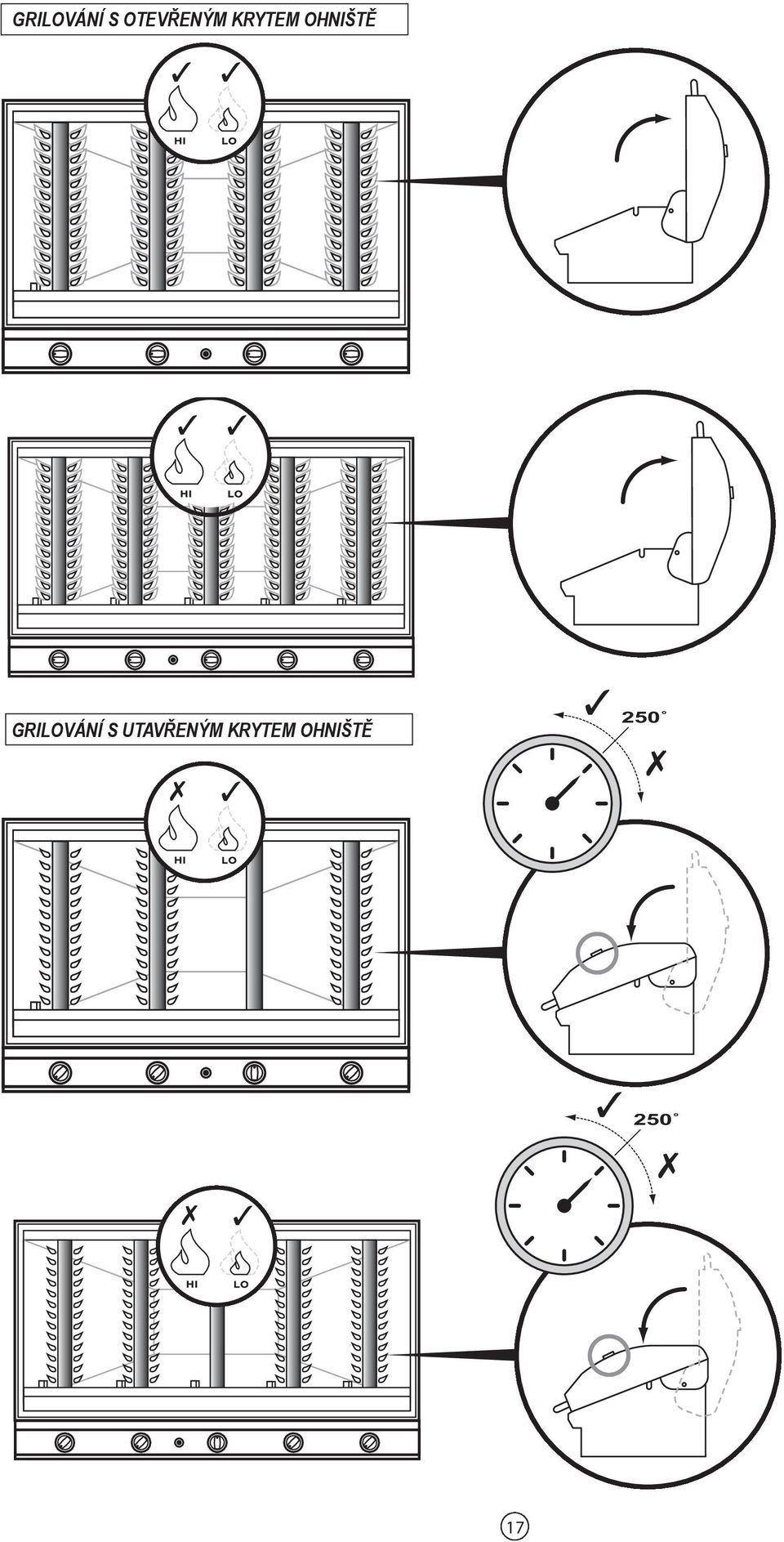

17 GRILOVÁNÍ S OTEVŘENÝM KRYTEM OHNIŠTĚ GRILOVÁNÍ S UTAVŘENÝM KRYTEM OHNIŠTĚ
