Zvukově izolované radiální ventilátory IP 55 CVST

Rozměr: px

Začít zobrazení ze stránky:

Download "Zvukově izolované radiální ventilátory IP 55 CVST"

Karla Marková
před 7 lety
Počet zobrazení:

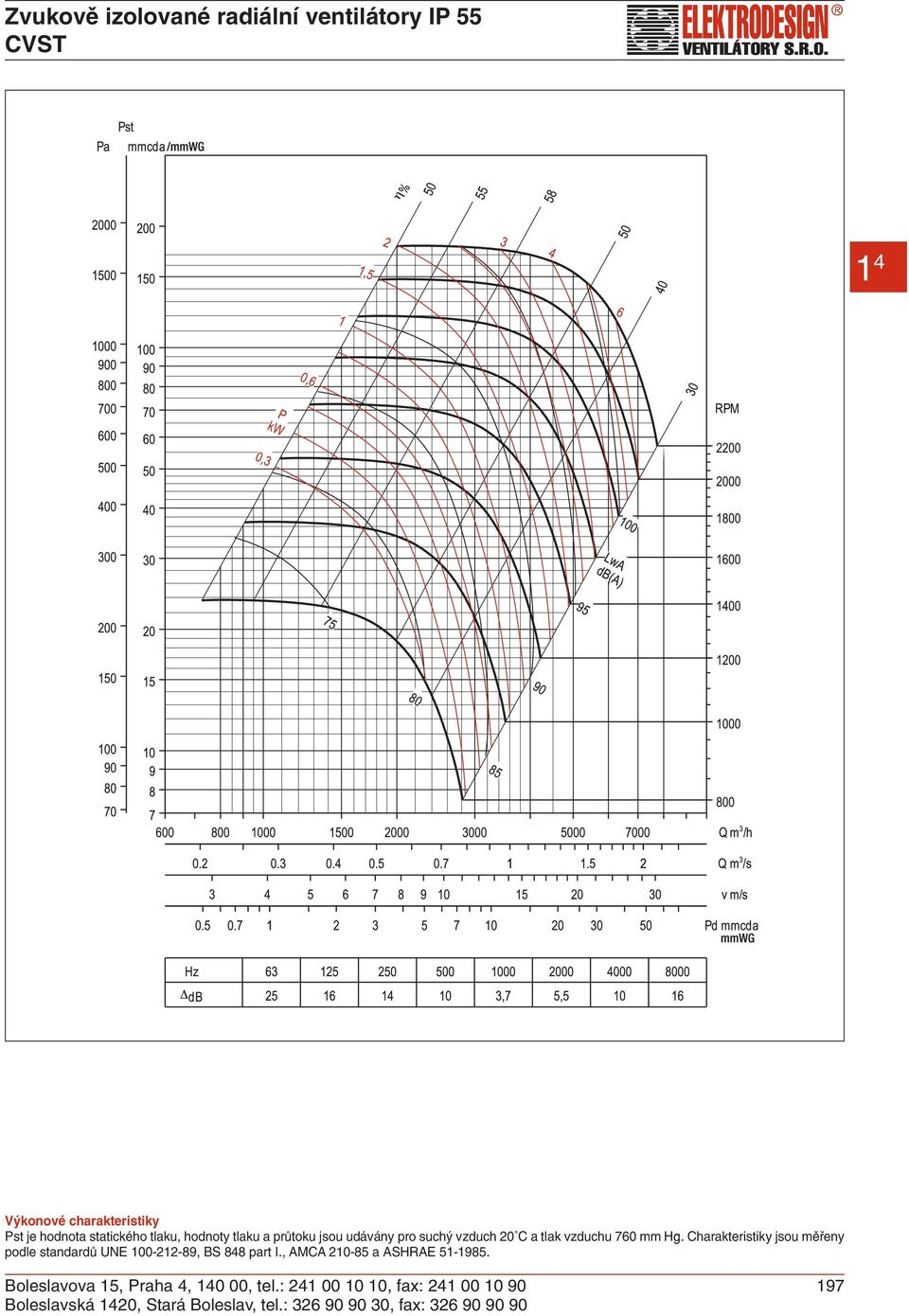

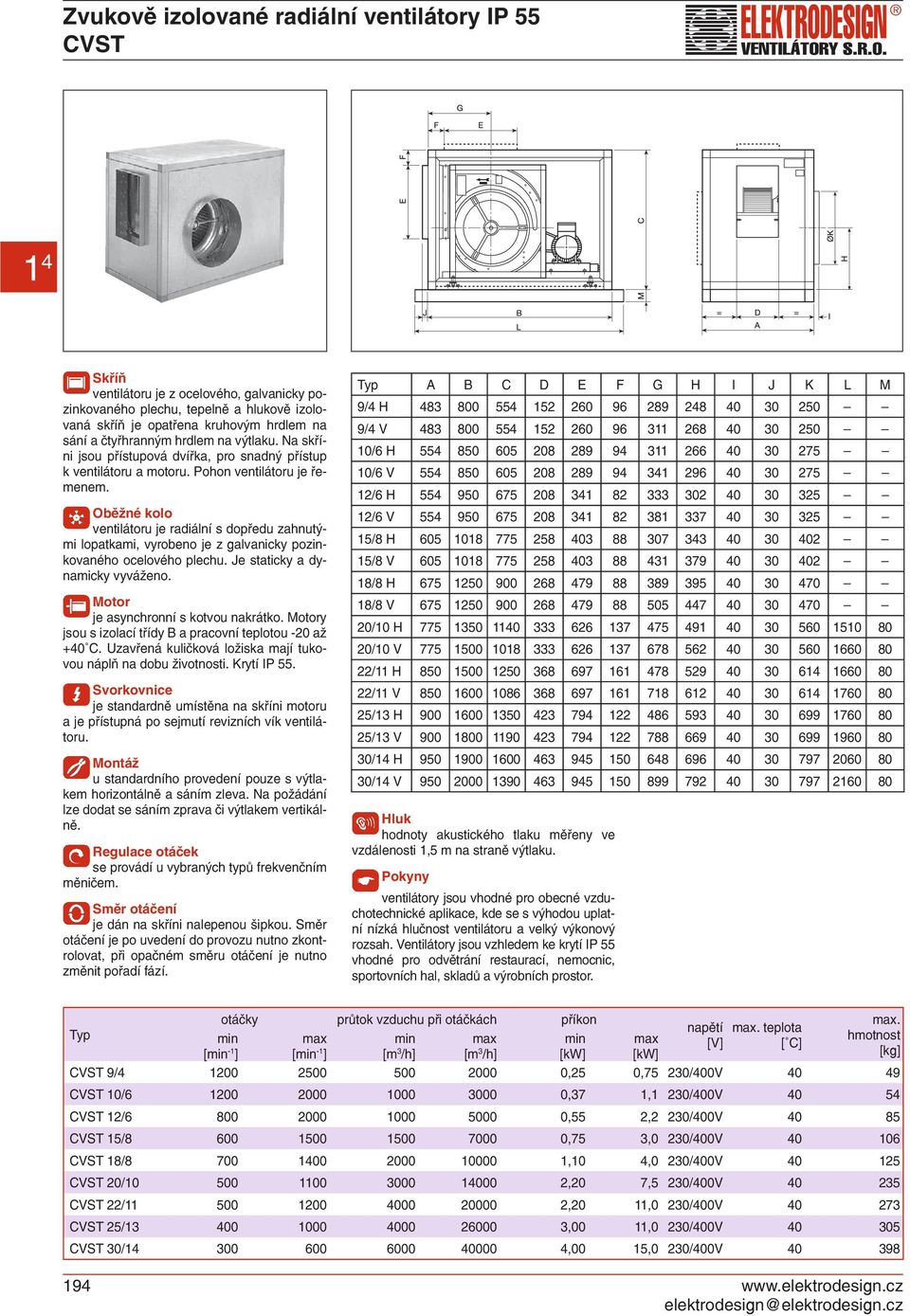

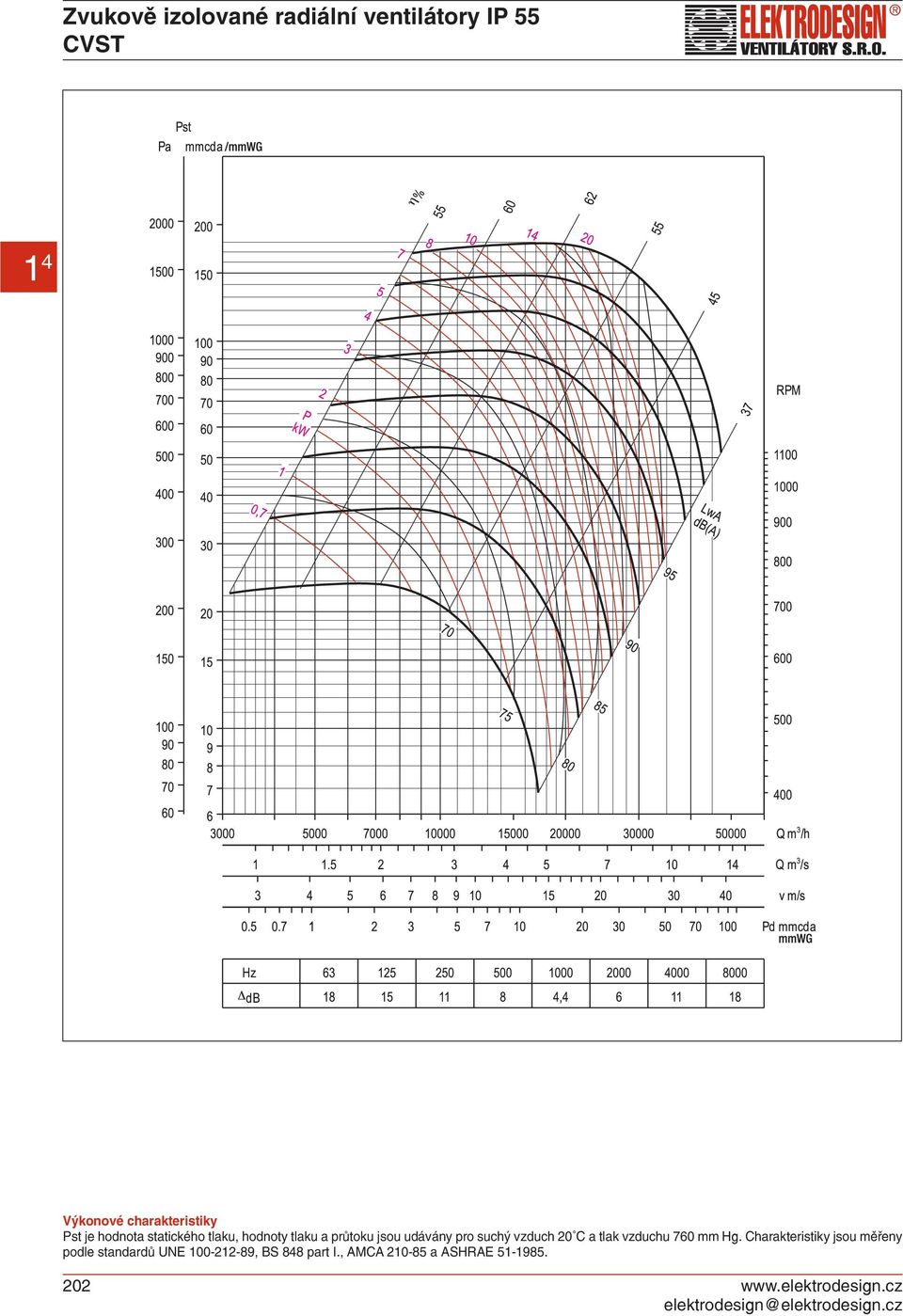

1 Skříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, tepelně a hlukově izolovaná skříň je opatřena kruhovým hrdlem na sání a čtyřhranným hrdlem na výtlaku. Na skříni jsou přístupová dvířka, pro snadný přístup k ventilátoru a motoru. Pohon ventilátoru je řemenem. Oběžné kolo ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo. Motor je asynchronní s kotvou nakrátko. Motory jsou s izolací třídy B a pracovní teplotou -20 až +40 C. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55. Svorkovnice je standardně umístěna na skříni motoru a je přístupná po sejmutí revizních vík ventilátoru. Montáž u standardního provedení pouze s výtlakem horizontálně a sáním zleva. Na požádání lze dodat se sáním zprava či výtlakem vertikálně. Regulace otáček se provádí u vybraných typů frekvenčním měničem. Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází. Typ A B C D E F G H I J K L M 9/4 H /4 V /6 H /6 V /6 H /6 V /8 H /8 V /8 H /8 V /10 H /10 V /11 H /11 V /13 H /13 V /14 H /14 V Hluk hodnoty akustického tlaku měřeny ve vzdálenosti 1,5 m na straně výtlaku. Pokyny ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru a velký výkonový rozsah. Ventilátory jsou vzhledem ke krytí IP 55 vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. Typ min [min -1 ] otáčky průtok vzduchu při otáčkách příkon max [min -1 ] min [m 3 /h] max [m 3 /h] min [kw] max [kw] napětí [V] max. teplota [ C] max. hmotnost [kg] 9/ ,25 0,75 230/400V / ,37 1,1 230/400V / ,55 2,2 230/400V / ,75 3,0 230/400V / ,10 4,0 230/400V / ,20 7,5 230/400V / ,20 11,0 230/400V / ,00 11,0 230/400V / ,00 15,0 230/400V elektrodesign@elektrodesign.cz

Oběžné kolo ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo. Motor je asynchronní s kotvou nakrátko.

2 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

3 196

4 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

5 198

6 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

7 200

8 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:

9 202

10 Boleslavova 15, Praha 4, , tel.: , fax: Boleslavská 1420, Stará Boleslav, tel.: , fax:
