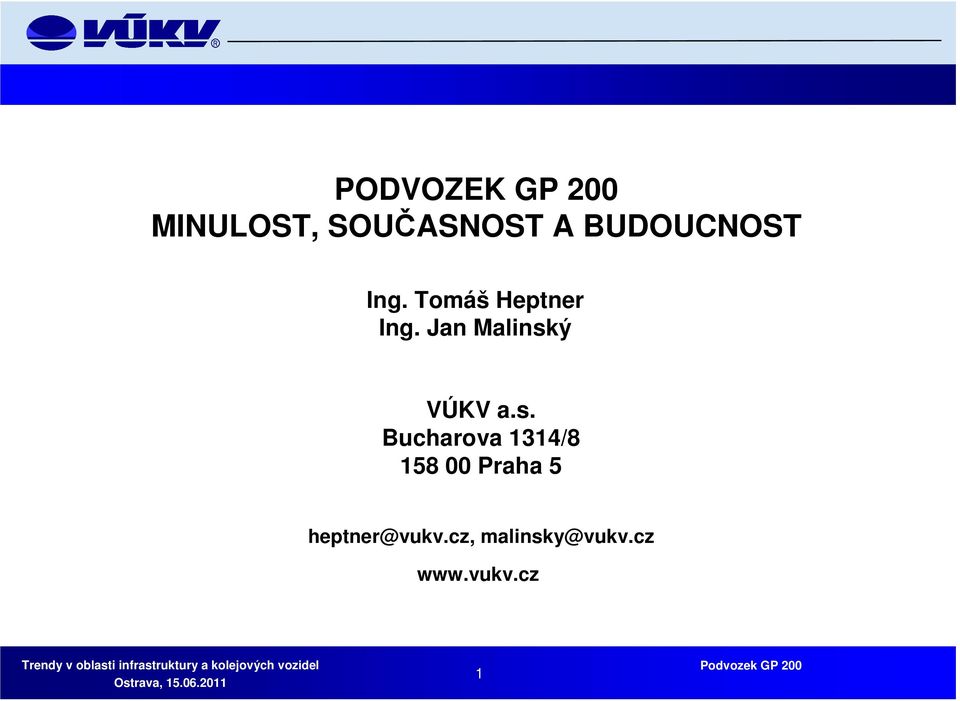

1 PODVOZEK GP 200 MINULOST, SOUČASNOST A BUDOUCNOST Ing. Tomáš Heptner Ing. Jan Malinský VÚKV a.s. Bucharova 1314/ Praha 5 heptner@vukv.cz, malinsky@vukv.cz 1

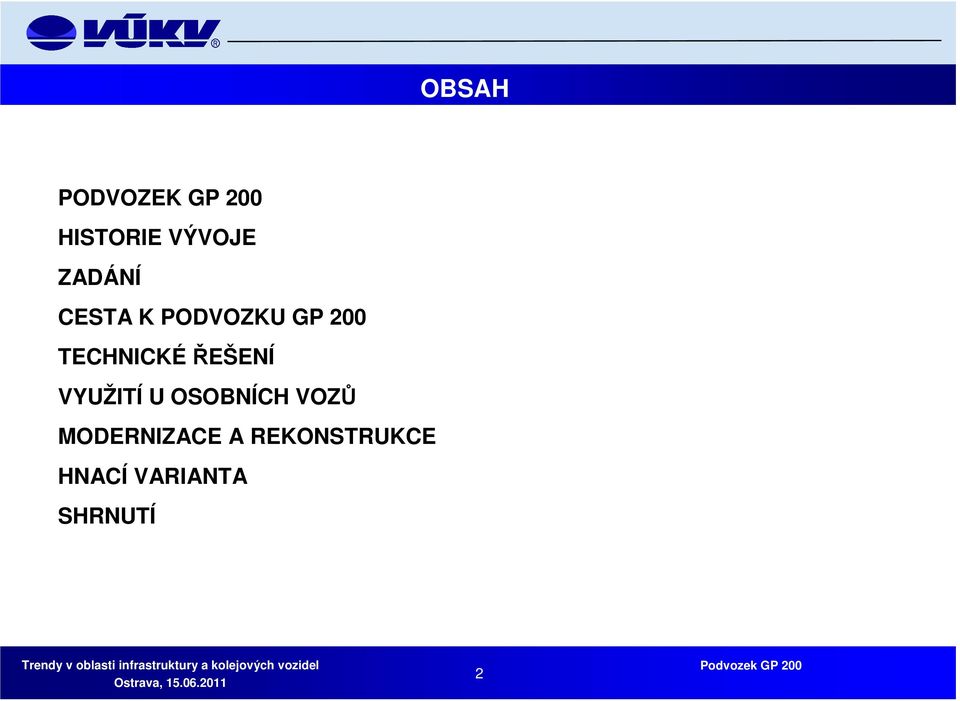

2 OBSAH PODVOZEK GP 200 HISTORIE VÝVOJE ZADÁNÍ CESTA K PODVOZKU GP 200 TECHNICKÉ ŘEŠENÍ VYUŽITÍ U OSOBNÍCH VOZŮ MODERNIZACE A REKONSTRUKCE HNACÍ VARIANTA SHRNUTÍ 2

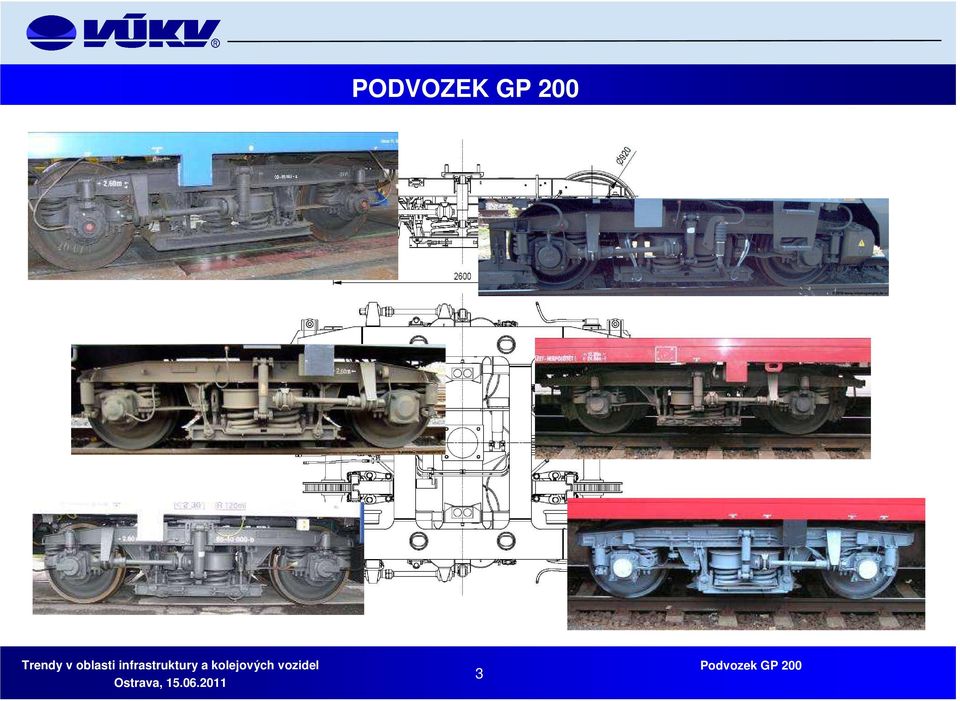

3 PODVOZEK GP 200 3

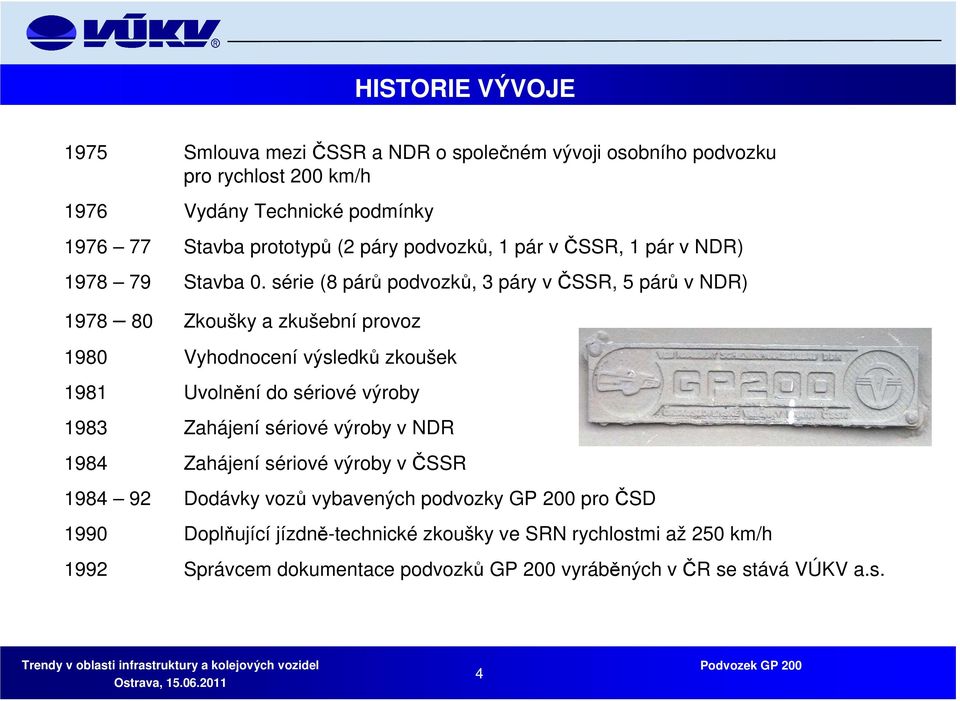

4 HISTORIE VÝVOJE 1975 Smlouva mezi ČSSR a NDR o společném vývoji osobního podvozku pro rychlost 200 km/h 1976 Vydány Technické podmínky Stavba prototypů (2 páry podvozků, 1 pár v ČSSR, 1 pár v NDR) Stavba 0. série (8 párů podvozků, 3 páry v ČSSR, 5 párů v NDR) Zkoušky a zkušební provoz 1980 Vyhodnocení výsledků zkoušek 1981 Uvolnění do sériové výroby 1983 Zahájení sériové výroby v NDR 1984 Zahájení sériové výroby v ČSSR Dodávky vozů vybavených podvozky GP 200 pro ČSD 1990 Doplňující jízdně-technické zkoušky ve SRN rychlostmi až 250 km/h 1992 Správcem dokumentace podvozků GP 200 vyráběných v ČR se stává VÚKV a.s. 4

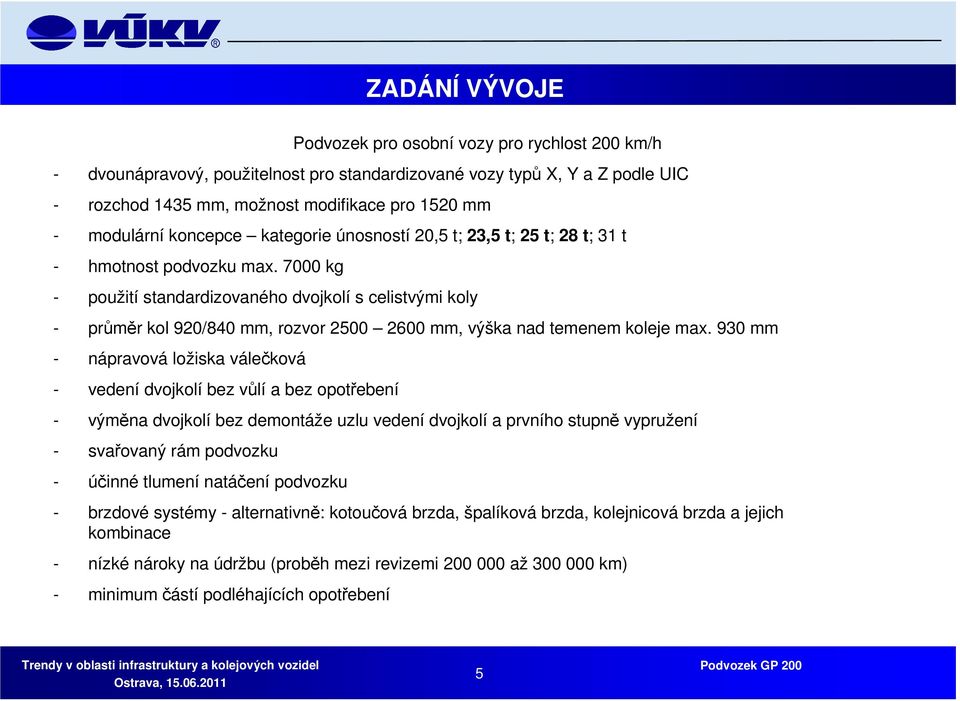

5 ZADÁNÍ VÝVOJE Podvozek pro osobní vozy pro rychlost 200 km/h - dvounápravový, použitelnost pro standardizované vozy typů X, Y a Z podle UIC - rozchod 1435 mm, možnost modifikace pro 1520 mm - modulární koncepce kategorie únosností 20,5 t; 23,5 t; 25 t; 28 t; 31 t - hmotnost podvozku max kg - použití standardizovaného dvojkolí s celistvými koly - průměr kol 920/840 mm, rozvor mm, výška nad temenem koleje max. 930 mm - nápravová ložiska válečková - vedení dvojkolí bez vůlí a bez opotřebení - výměna dvojkolí bez demontáže uzlu vedení dvojkolí a prvního stupně vypružení - svařovaný rám podvozku - účinné tlumení natáčení podvozku - brzdové systémy - alternativně: kotoučová brzda, špalíková brzda, kolejnicová brzda a jejich kombinace - nízké nároky na údržbu (proběh mezi revizemi až km) - minimum částí podléhajících opotřebení 5

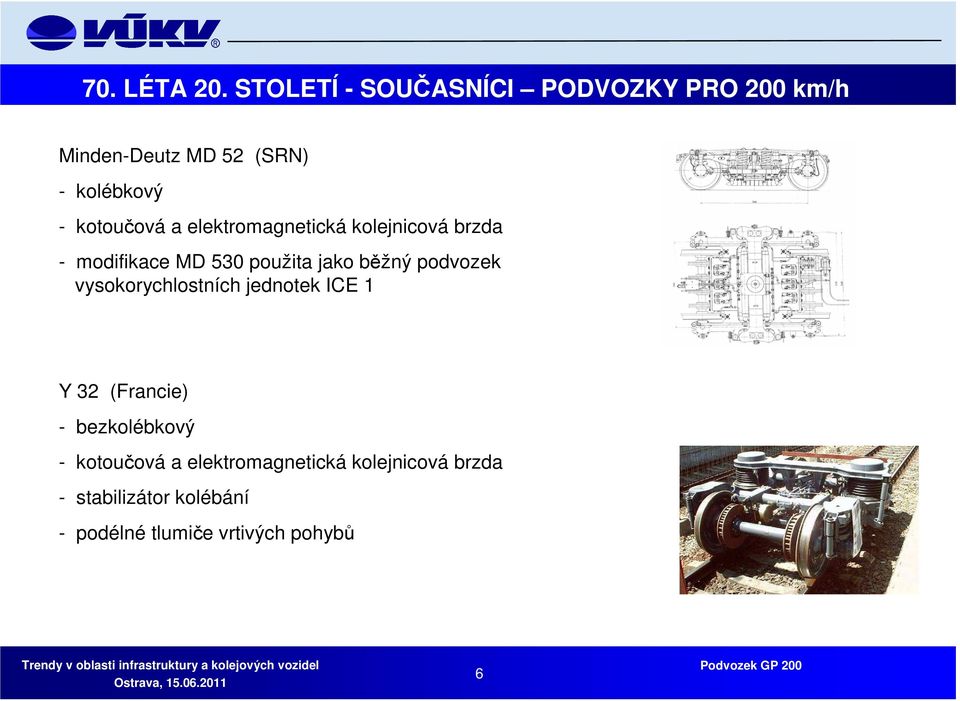

6 70. LÉTA 20. STOLETÍ - SOUČASNÍCI PODVOZKY PRO 200 km/h Minden-Deutz MD 52 (SRN) - kolébkový - kotoučová a elektromagnetická kolejnicová brzda - modifikace MD 530 použita jako běžný podvozek...vysokorychlostních jednotek ICE 1 Y 32 (Francie) - bezkolébkový - kotoučová a elektromagnetická kolejnicová brzda - stabilizátor kolébání - podélné tlumiče vrtivých pohybů 6
7 CESTA K PODVOZKU GP 200 VÚKV GÖRLITZ VI PROTOTYPY GP 200 PROVEDENÍ S VEDENÍM DVOJKOLÍ KYVNÝM RAMENEM PROVEDENÍ S VEDENÍM DVOJKOLÍ LAMINÁTOVÝM PASEM 7
8 NOSNÉ ČÁSTI rám podvozku vedení dvojkolí a první stupeň vypružení druhý stupeň vypružení a spojení podvozku se skříní 8

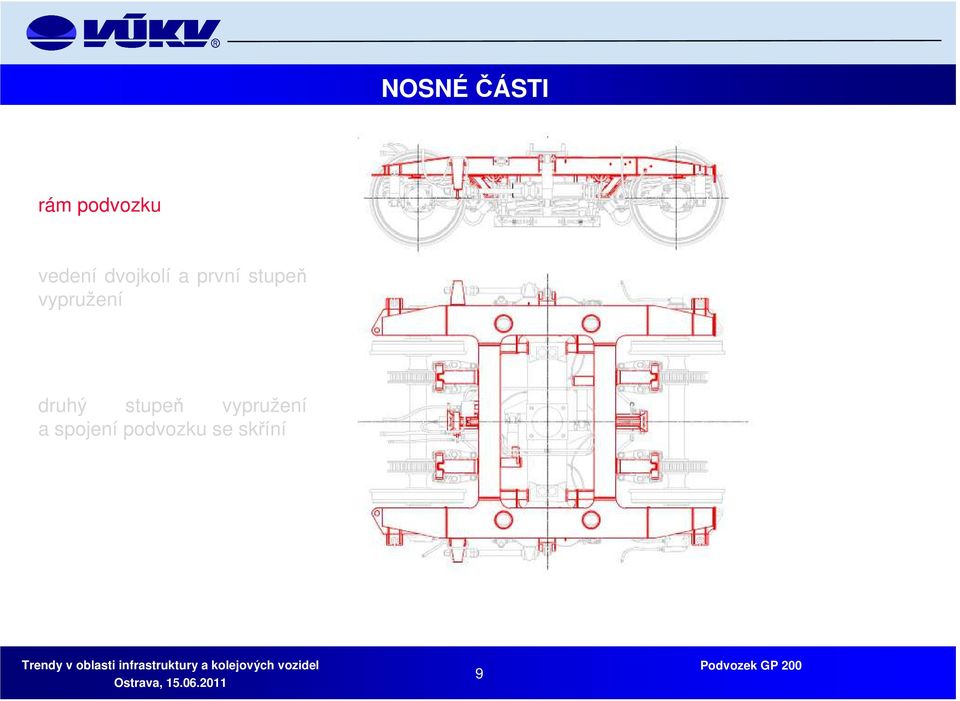

9 NOSNÉ ČÁSTI rám podvozku vedení dvojkolí a první stupeň vypružení druhý stupeň vypružení a spojení podvozku se skříní 9

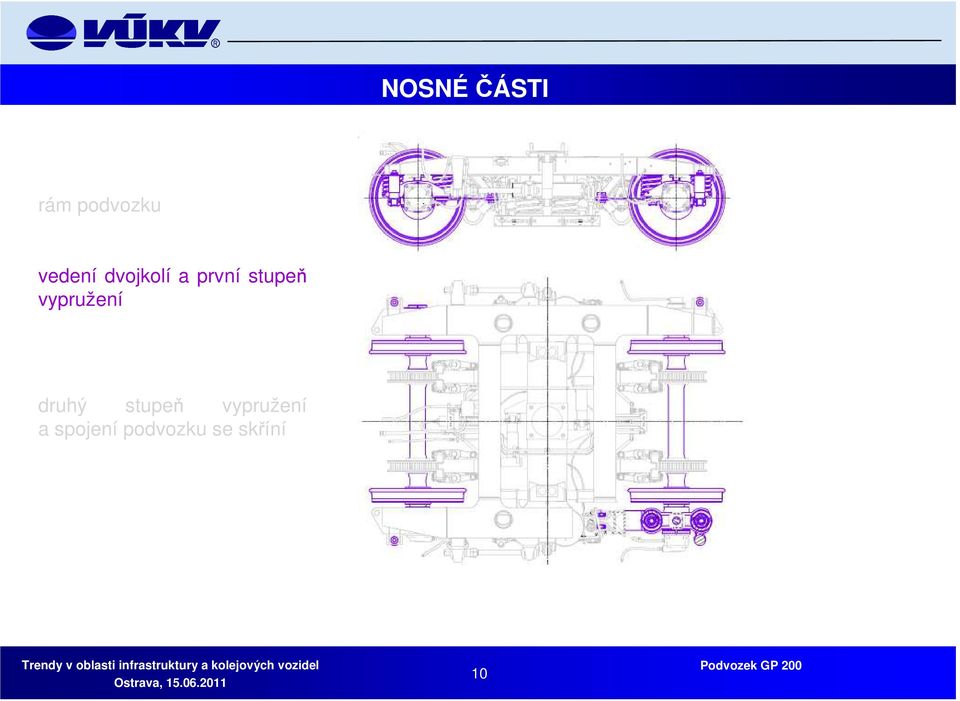

10 NOSNÉ ČÁSTI rám podvozku vedení dvojkolí a první stupeň vypružení druhý stupeň vypružení a spojení podvozku se skříní 10

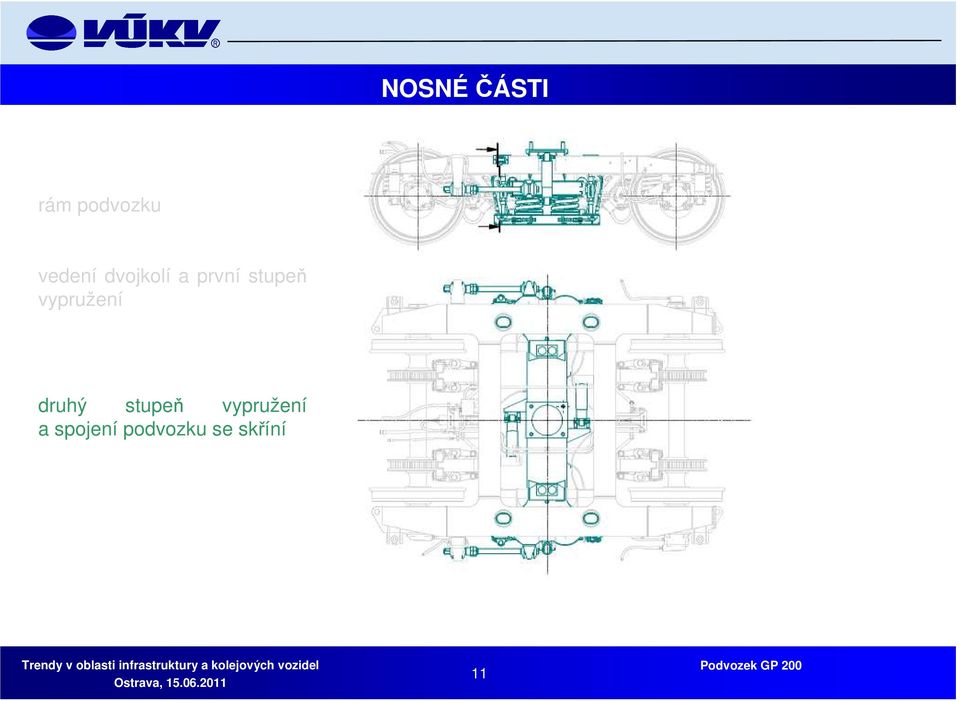

11 NOSNÉ ČÁSTI rám podvozku vedení dvojkolí a první stupeň vypružení druhý stupeň vypružení a spojení podvozku se skříní 11
12 NOSNÉ ČÁSTI rám podvozku vedení dvojkolí a první stupeň vypružení druhý stupeň vypružení a spojení podvozku se skříní šikmé závěsy kolébky 12
13 ALTERNATIVY BRZDOVÉ VÝSTROJE 2 brzdové kotouče 2 brzdové kotouče kolejnicová brzda 3 brzdové kotouče kolejnicová brzda špalíková brzda 13
14 ALTERNATIVY BRZDOVÉ VÝSTROJE 2 brzdové kotouče 2 brzdové kotouče kolejnicová brzda 3 brzdové kotouče kolejnicová brzda špalíková brzda 14
15 ALTERNATIVY BRZDOVÉ VÝSTROJE různá provedení kotoučové brzdy se dvěma brzdovými kotouči 15

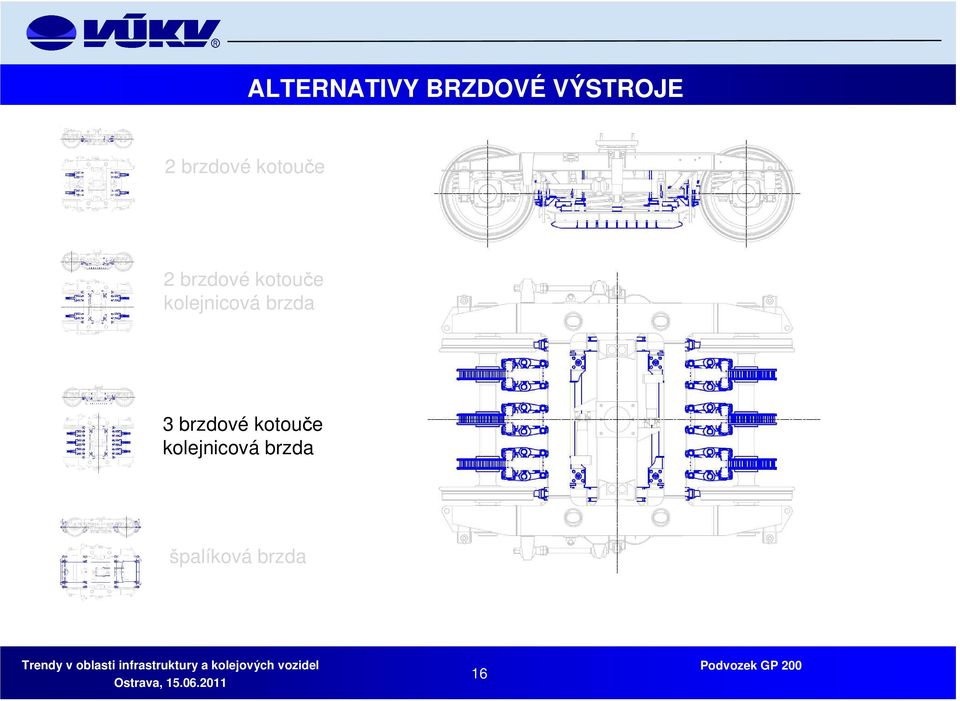

16 ALTERNATIVY BRZDOVÉ VÝSTROJE 2 brzdové kotouče 2 brzdové kotouče kolejnicová brzda 3 brzdové kotouče kolejnicová brzda špalíková brzda 16

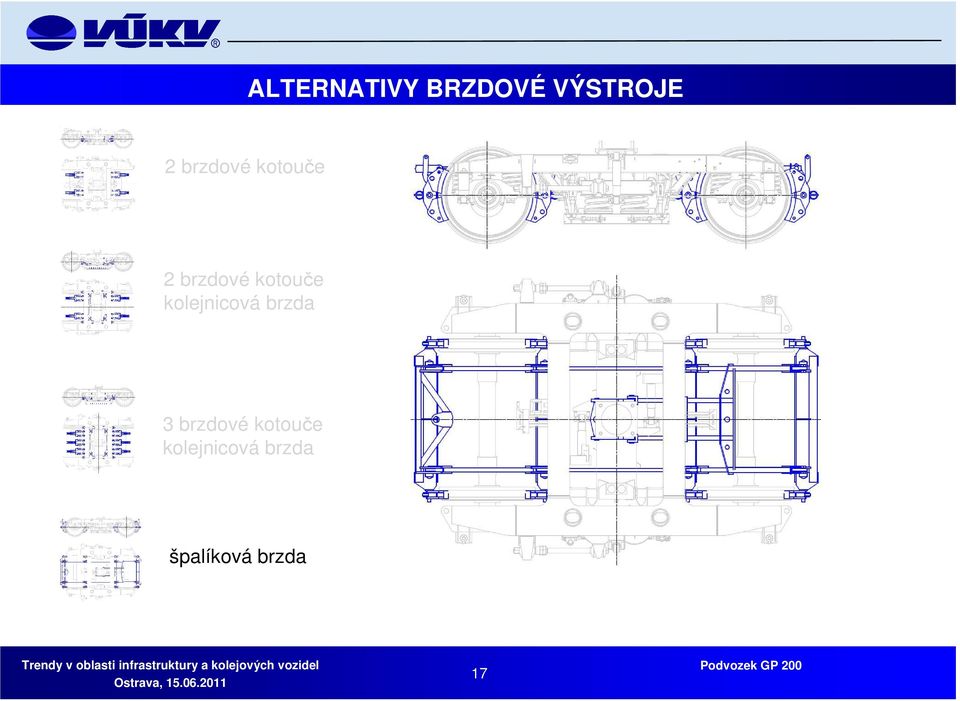

17 ALTERNATIVY BRZDOVÉ VÝSTROJE 2 brzdové kotouče 2 brzdové kotouče kolejnicová brzda 3 brzdové kotouče kolejnicová brzda špalíková brzda 17
18 PROVEDENÍ PODVOZKŮ GP 200 V ČR Tuzemská výroba rychlost 200 km/h, kotoučová brzda, 2 kotouče Ø 590 mm, jednostranná špalíková brzda, příprava pro zabudování kolejnicové brzdy Výroba Německo GP 200 S 25 GP 200 S 25/85 GP 200 S 25/87 GP 200 S 23,5/89 BRcm rychlost 140 km/h, oboustranná špalíková brzda MĚŘICÍ VŮZ VÚKV rychlost 160 km/h, kotoučová brzda, 2 kotouče Ø 590 mm Amee, Bmee Postw rychlost 120 km/h, kotoučová brzda, 2 kotouče Ø 590 mm BDbmsee, BDbmrsee MĚŘICÍ VŮZ PEVNÝCH TRAKČNÍCH ZAŘÍZENÍ TÚDC Bdt rychlost 120 km/h, kotoučová brzda, 2 kotouče Ø 590 mm Bdmtee MĚŘICÍ VŮZ PRO ŽELEZNIČNÍ SVRŠEK TÚDC Bp 18
19 PODVOZKY ŘÍDICÍCH VOZŮ - REKONSTRUKCE Bimdzf (SRN) ABpybdzf (SRN) PODVOZEK ŘÍDICÍHO VOZU Bimdzf (SRN) ABfbrdtn, Bfbrdtn (ČR) Bfhpvee (ČR) 19
20 PODVOZKY OSOBNÍCH VOZŮ - MODERNIZACE WLABmee (ČR) Účel modernizací - přizpůsobit podvozek novému použití - vypružení - brzda - změna typu/průměru brzdových kotoučů - dosazení kolejnicové brzdy - úpravy rámu podvozku související se změnami brzdové výstroje ARmpee (SR) pro ČD 20
21 HNACÍ PODVOZKY Motorová jednotka pro řecké železnice (SRN) Prohlídkový vůz troleje ř. 711 DB (SRN) skupinový pohon dvojkolí 21
22 SHRNUTÍ Podvozek pro osobní vozy typu GP konstrukce osvědčená dlouhodobým provozem (25 let provozního nasazení) - bezproblémové jízdní vlastnosti na modernizovaných tratích (sklon upevnění kolejnic 1:40) - flexibilní koncepce umožňující modernizace a rekonstrukce s cílem vyhovět nejnovějším požadavkům na jízdně-technické vlastnosti, účinek brzdy, emise hluku - akceptován pro mezinárodní provoz (RIC, vyhláška UIC 515) - existence a kontinuita know-how k výrobě a údržbě podvozků v ČR Tyto skutečnosti dávají předpoklady pro úspěšné uplatnění podvozků typu GP 200 i v budoucích letech. 22
23 DĚKUJI ZA POZORNOST 23
